M11 - Equipamentos de medição Hikmicro - Manual de utilização gratuito

Especificae7f5es te9cnicas	Modelo: Hikmicro M11, Tipo: Equipamento de medição, Faixa de medição: Ne3o especificada, Precise3o: Ne3o especificada, Resolue7e3o: Ne3o especificada
Uso	Projetado para aplicae7f5es de medição em diversos setores, incluindo indfastria e construe7e3o.
Manutene7e3o e reparo	Recomendae7f5es para limpeza regular, verificae7e3o de atualizae7f5es de software, consulte o manual para reparos especedficos.
Segurane7a	Use conforme as instrue7f5es do fabricante, use equipamentos de protee7e3o se necesse1rio.
Informae7f5es gerais	Verifique a compatibilidade com acessf3rios, consulte as avaliae7f5es dos usue1rios para feedback.

Perguntas frequentes - M11 Hikmicro

Como ligar o Hikmicro M11?

Para ligar o Hikmicro M11, mantenha pressionado o bote3o de liga/desliga localizado na lateral do dispositivo por alguns segundos ate9 que a tela acenda.

Como calibrar o Hikmicro M11?

Para calibrar o Hikmicro M11, acesse o menu de configurae7f5es, selecione a ope7e3o de calibrae7e3o e siga as instrue7f5es na tela.

O que fazer se a tela permanecer preta?

Se a tela permanecer preta, verifique se a bateria este1 corretamente carregada e inserida. Se o problema persistir, tente reiniciar o dispositivo mantendo o bote3o de liga/desliga pressionado por 10 segundos.

Como verificar o nedvel da bateria?

Para verificar o nedvel da bateria, consulte o indicador de bateria exibido na tela principal do dispositivo.

Como transferir dados do Hikmicro M11?

Para transferir dados, conecte o dispositivo ao seu computador via cabo USB. O dispositivo deve aparecer como um disco externo, e vocea podere1 copiar os arquivos desejados.

O que fazer se o dispositivo ne3o se conectar ao Wi-Fi?

Se o dispositivo ne3o se conectar ao Wi-Fi, verifique se a rede este1 ativa e se vocea digitou a senha correta. Reinicie o dispositivo e tente novamente.

Como atualizar o firmware do Hikmicro M11?

Para atualizar o firmware, baixe a faltima verse3o no site oficial da Hikmicro e siga as instrue7f5es fornecidas no manual para instalar a atualizae7e3o.

O dispositivo ne3o liga apf3s uma atualizae7e3o, o que fazer?

Se o dispositivo ne3o ligar apf3s uma atualizae7e3o, tente reinicie1-lo mantendo o bote3o de liga/desliga pressionado por 10 segundos. Se o problema persistir, entre em contato com o suporte te9cnico.

Como limpar a lente do Hikmicro M11?

Para limpar a lente, use um pano macio e limpo especialmente projetado para lentes. Evite usar produtos quedmicos que possam danificar o revestimento.

O Hikmicro M11 pode ser usado na chuva?

O Hikmicro M11 e9 projetado para ser resistente e0 e1gua, mas recomenda-se ne3o expf4-lo a imerse3o prolongada. Use protee7e3o adicional em condie7f5es clime1ticas extremas.

MANUAL DE UTILIZADOR M11 Hikmicro

A Camara Termogrática Portál é uma camara com imagens olícas e imagens tírmicas. O detetor de IV de alta sensibilitadé integrado e o sensor de elevado desempenho detetam as alterações de temperatura e medem a temperatura em tempo real. A faixa de medicão da temperatura é de -20^ a 550^, com uma precisão de ± 2^ ou ± 2% quando a temperatura ambiente é de 15^ a 35^ e a temperatura do objecto é superior a 0^. Pode ver a visualização em direto, capturar instantaneos e gravar videos atraves da Aplicação HIKMICRO Viewer no seu telemóvel. Não pode analisar imagens offline, gerar e partilhar um relatório atraves da aplicação. Leia os)códigos QR na capa para transferir a aplicação. Pode igualmente transferir o HIKMICRO Analyzer (www.hikmicrotech.com) para analisar imagens offline de modo profissional e gerar um relatório em formato personalizzato no seu PC.

HIKMICRO Viewer Android

HIKMICRO Viewer iOS

1. Componentes & Interface (Pagina 1)

N.°	Componente	Função
1	Indicator de entrega	● Vermelho: Carregamento ● Verde: Totalmente carregada
2	Ecrã tátil	● Apartar a interface de visualização em direto. ● Utilização do ecran tátil.
3	Microfone	Entrada de informações de录音.
4	Altifalante	Reproducirisas de voz, alarmes de voz e VOzes de video.
5	Botão de navegacaçao	Modo de menu: ● Premir ∇, △, ▷ e < para的选择ar os parâmetros. ● Premir OK para confirmar.
		Modo não-menue: ● Premir △ para ligar/desligar o suplemento de luz LED.

		● Prima ∨ para,iniciar o zoom digital.
6	Botão de alimentação	Premir sem soltar:Ligar/desligar
7	Botão de laser	Manter o botão premido para ligar o laser e libertar o botão para o desligar.
8	Botão do obturador	Cobrir a lente para efetuar a correção.
9	Botão Retroceder	Sair do menu ou regressar ao menu anterior.
10	Anel de foco	Ajustar a lente para tornar a imagem nítida.
11	Lente térmica	Ver a imagem térmica.
12	Interface do tripé	Inserir o tripé.
13	Acionar	● Mode de menu: prima o gatilho para voltar à interface de visualização em direto.● Mode não-menue: Prima o gatilho para capturar. Segurar no gatilho para gravar videos.
14	Bateria	Fornecer energia ao dispositivo.
15	Tampa da lente	Tapar a lente.
16	Luz LED	Aumentar a luminosidade em ambientes escurros.
17	Transmissor laser	Indicar a direção.
18	Lente Útica	Ver a imagem Ótica.
19	Interface de cabos	Carregar o dispositivo ou exportar ficheiros com o cabo fornecido.
20	Ranhura para Cartão SD	Inserir o cartão SD.

Nota: O sinal de avisancia no interior da tampa da lente.

3. Carregar o disposativo

Apos o arranque do disposito, a OSD (apresentacao no eça) minha ou estado da bateria. Carregue o disposito o mais breve possivel quando a bateria estiver fraca. No primeiro carregamento, carregue o disposito durante mais de 8 horas e não o desligue durante o primeiro carregamento. O relógio do disposito pode reverter para a hora predefinida caso o disposito não esteja totalmente carregado.

Nota:

• A bateria integra que alimenta o relógio de tempo real (RTC) do dispositivo pode descarregar durante o transporte ou o armazenamento prolongados. É recomendável recarregar a bateria do RTC para garantir o bom funciona do relógio do dispositivo.

• PararegarcompletamenteabateriadoRTC,os seguientes requisitosdevemsercumpridos:a)Asbaterias delitio recarregaveisdevemestar instaladasnodispositivo.

b) O dispositove devestar a funcionar durante mais de 8 horas antes de ser desligado.

3.1. Carregar dispositivo através da interface de cabos

Passos

1. Levante a cobertura da interface.
2. Ligue o cabo e carregue o dispositivo.

3.2. Carregar o disposativo através da base de carregamento

Passos:

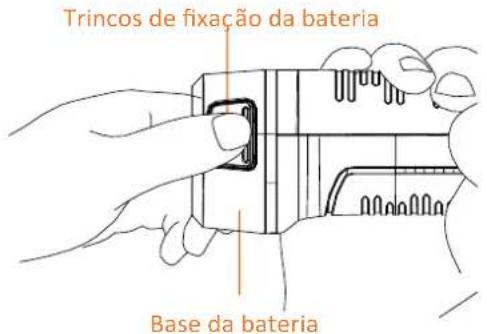

1. Secure no dispositivo e prima os doit trincos de fixação da bateria do dispositivo.

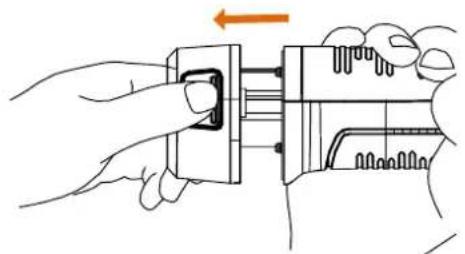

1. Segure nos trincos de bloqueio e extraia a base da bateria paraletalarabateria.

1. Insira a bateria na base de carregado. Pode ver o estado de carregado atraves do indicator existente na base de carregado.

1. Quando a bateria estiver totalmente carregada, extraia-a da base de corregamento.

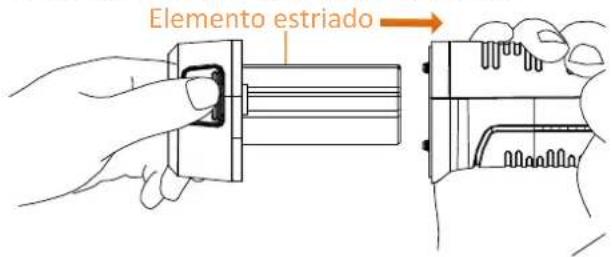

2. Alinhe a parte estriada na bateria com o entalhe do dispositivo e colque a bateria no dispositivo.

Manual de utiliser

Informação legal

© 2022 Hangzhou Microimage Software Co., Ltd. Todos os direitos reservados.

Acercaarethemaual

O Manual inclui instruções para usar e gerir o produto. As fotografias, os graficos, as imagens e todas as outras informações doravante aparecidas destinam-se apenas a fins de descritivos e informativos. As informações que constam do Manual está sujeitas a alteração, sem征求意见, devo a atualização de firmware ou a outros motivos. Encontre a versão mais recente deste Manual nowebsite da HIKMICRO (www.hikmicrotech.com/). Utilize este Manual sob orientação e com a assistência de professionis formados neste Produto.

HIKMICRO e outras MARCAS registadas e logotipos da HIKMICRO são propriedades da HIKMICRO em diversos territorios.

Outras marcas commerciais e logótiposmentionados são propriedade dos respetivos propriétários.

Informações sobre as normas reguladoras

Declaração de conformidade da UE

CE Este produit e, se aplicavel, os acessosios fornecidos tambem tem a marca "CE"e, portanto, está em conformidade com as normas europeias harmonizadas aplicaveis enumerated na Diretiva 2014/53/UE (RED), Diretiva 2014/30/UE (EMCD), Diretiva 2014/35/UE (LVD) e Diretiva 2011/65/UE (RoHS).

Restricções na banda de 5 GHz:

Nos termos do n. 10 do art. 10 da Direita 2014/53/UE, quando utilizeso no intervalo de frequencia de 5150 a 5350 MHz, o dispositivo está restrito a'utilização no interior nos seguentes paises: Alemanha (DE), Austria (AT), Bélgica (BE), Bulgaria (BG), Chipre (CY), Croácia (HR), Dinamarca (DK), Eslovaquia (SK), Eslovénia (SI), Espana (ES), Estónia (EE), Finlândia (FI), Franca (FR), Grécia (EL), Hungria (HU), Irlanda (IE), Irlanda do Norte (UK(NI)), Islândia (IS), Itália (IT), Letónia (LV), Listenstaine (LI), Lituária (LT), Luxemburgo (LU), Malta (MT), Noruega (NO), Paises Baixos (NL), Polónia (PL), Portugal (PT), Républca Checa (CZ), Romania (RO), Suécia (SE), Suiça (CH) e Turquía (TR).

Bandas de frequência e potência (para CE)

As bandas de frequência e os limites nominais da potência de transmissão (radiada e/ou conducça) aplicáveis ao equipamento de rádio abaiço são os seguides:

Modelo do equipamento	Bandas de Frequência e potência
M10	Wi-Fi 2,4 GHz (2,4 GHz a 2,4835 GHz): 20 dB
M20	Bluetooth 2,4 GHz (2,4 GHz a 2,4835 GHz): 20 dBm
M30
M20	Wi-Fi 5 GHz (5,15 GHz a 5,25 GHz): 23 dBm
M30	Wi-Fi 5 GHz (5,25 GHz a 5,35 GHz): 23 dBm
	Wi-Fi 5 GHz (5,47 GHz a 5,725 GHz): 23 dBm
	Wi-Fi 5 GHz (5,725 GHz a 5,85 GHz): 14 dBm

Utilize o adaptador de alimentacao fornecido por um fabricante qualificado. Para informacoes detalhadas sobre os requisitos relativos a alimentacao, consulte as espécificacoes do produits.

Utilize uma bateria fornecida por um fabricante qualificado. Para informacoes detalhadas sobre os requisitos relacionados com a bateria, consulte as espécografies do produits.

Diretiva 2012/19/UE (Diretiva REEE): Os produits com este símbolo não poder ser eliminados como resíduos urbanos indiferenciados na União Europeia. Para una reciclagem adequada, devolva

este produits ao seu fornecedor local quando adquirir um

novo equipamento equivalente ou elimine-o atraves dos pontos de recolha adequados. Para mais informacoes, consulte: www.recyclethis.info.

Diretiva 2006/66/CE e respetiva alteracao 2013/56/UE (diretiva relativa as pilhas e baterias): Este produit contém uma bateria que

não pode ser eliminada como resíduo urbano
indiferenciado na União Europeia. Consulta a documentação do produto para obter informações específicas acerca da bateria. A bateria está marcada com este símbolo, que poderá incluir inscritções para indicar a presence de Cármio (Cd), chumbo (Pb), ou mercurio (Hg). Para recicular o produto de forma adequada, devolver a bateria ao seu fornecedor ou coloque-a num punto de recolha apropriadó. Para mais informações, consulta: www/recyclethis.info.

Instruções de segurarça

Estas instruções destinam-se a garantir que o'utilizar possa usar o produits corretamente para fazer perigos ou perdas materiais.

Legislação e regulamentos

• A utilização do produto deve estar em total conformidade com as normais locais de manuseamento de apareiros electricos.

Transporte

• Mantenha o dispositivo na embalagem original ou similar, quando o transporte.
  Depois da abertura da embalagem do produit, guarde todos involucros, para uso posterior. Em caso de qualquer avaria, deve devolver o dispositivo à fabrica com o involucro original. O transporte sem o involucro original pode resultar em danos no dispositivo, sentido que a Empresa não assumira quando responsabilidades.
• Não deixe o produits cair, nen o sujeite a impactos fisicos.Mantenha o dispositivo longe de interferências magnéticas.

Alimentação eletrica

• A tensão de entrada deve cumprir o circuito de potência limitada (5 V CC, 2 A), de acordo com a normal IEC61010-1. Consulate as espécificações tíncicas para obter informações detalhadas.
• Certifique-se de que a ficha está devidamente ligada à tomada.
• NAO ligue various dispositivos a um adaptor de energia, para fazer o supraqueamento de riscos de incério provocados por sobrecarga.
• Utilize o adaptador de alimentacao fornecido por um fabricante qualificado. Para informacoes detalhadas sobre os requisitos relativos a alimentacao, consulte as espécificacoes do produits.

Bateria

• A'utilização ou substituição inadequadas da bateria podora resultar em risco de explosão. Substitua apenas por uma bateria do mesmo tipo ou de tipo equivalente. O tipo de bateria é E97-13-1S1P26650. Elimine as baterias usadas em conformidade com as instruções fornecidas pelo fabricante da bateria.
• Não carregue outro tipo de bateria com o carregaror fornecido. Certifique-se de que não existe material inflamçavel no raio deinous metros do carregaror quando o carragemamento é efetuado.

• Em caso de armazenamento prolongado da bateria, certifique-se de que esta é totalmente carregada de 6 em 6 vezes, garantindo, assim, a sua qualidade. Caso contrário, poderão ocorro danos.

• NAO coloque a bateria perto de una fonte de calor ou do fogo. Evite a luz solar direta.

• NAO engula a bateria para evaporar queimaduras químicas.
• NAO colque a bateria ao alcance das crianças.
• ADVERTÊNCIA: Existe risco de explosão se a bateria for substituição por outra de tipo incorreto.
• Não proceda à eliminaçao da bateria numa fogueira ouorno quente, ou mediante esmagamento ou corte mecancico da mesma coisa tal pode resultar numa explosao.
• Não sujeite a bateria a pressão de ar extremamente baixa quando可能导致 numa explosão de liquido inflamável ou gás.
• quando o dispositoivo está desligado e a bateria RTC está cheia, as definições de hora podem ser guardadas durante 2 vezes.
• Antes da primeira'utilisation, ligue o disposicao e carregue a bateria do RTC com a bateria de litio durante mais de 8 horas.
• A tensão da bateria é de 3,7 V e a capacidade da bateria é de 5000 mAh.
• A bateria encontra-se certificada pela UL2054.

Manutenção

• Se o produit não funciona corretamente, contacte o seu fornecedor ou o seu centro de assistência mais proxies. Não assumimos qualquer responsabilitadepor problemas causados por reparacoes oumanutenções não autorizadas.
• Limpe o dispositorio suavamente com um pano limpo e uma pequena quantidade de etanol, se necessário.
• Se o dispositivo for utilizes de uma forma não especifiedaoelo fabricante, a protecao providenciadaelo dispositivo podera ser afetada.
• Tenha em consideração que o limite atual da porta USB 3.0 PowerShare podem variar em função da marca do PC e resultar em problemas de incompatuldade. Assim sentido, é aconselhovelutilizaruma porta USB 3.0 ou USB 2.0 convencional se o disposicao USB não for reconhecido pelo PC com a porta USB 3.0 PowerShare.
• Recomendamos remeter uma vez por ano o dispositivo para calibração, contacte o revendedor local para obter mais informação sobre oscentros de manutenção.
• A-camera efetua periodicamente uma autocalibracao para optimizar a qualidade da imagem e a precisao da medicacao. Neste processo, a imagem é colocada em pausa por breves instantes e ouvirá um "clique" quando o obturador se move à fronte do detetor. A autocalibracao sera mais frequente durante o arranque ou em ambientes muito frios ou quentes. Essa的操作ação faz parte do funcimento normal para garantir um desempinho otimo da-camera.

Ambiente da utilização

• NAO exponha o dispositorio a ambientes extremamente quentes, frios, poeirentos, corrosivos, alcalino salinos ou humidos. Certifique-se de que o ambiente de funciona do dispositorio cumpre os requisitos do mesmo. A temperatura de funciona deve situar-se entre -10 °C e 50 °C e ahumidade de funciona deve ser igual ou inferior a 90%.
• Este dispositivo está para ser utilisé em segurar na região abaixo dos 2000 metros acima do nível do mar.
• Coloque o disposativo num ambiente seco e bem ventilado.
• NÃO exponha o dispositoivo a radiação eletromagnética elevada nem a ambientes com po.
• NAO direccion a lente para o sol nem para qualquer

outra luz brillhante.

• Quando estiver a utiliserrialquer equipamento a laser, verifique sa lente do dispositivo nao se encontrar expostaoa feixe de laser, caso contrario pode queimar.
• O dispositivo é adequado para ambientes interiores.
• O grau de poluição é 2.
• Categoria de sobretensão: 0 para-camera termográfica portál.
• Categoria de sobretensão: Il para o adaptor de alimentação.

Suporte technique

• O portal https://www.hikmicrotech.com ajuda-lo-á, como cliente HIKMICRO, a tirar o máximo partir do些 produits HIKMICRO. O portal dá-lheAceço à)nossa equipe de apoio ao cliente, software,documentação, contactos de service, etc.

Emergência

• Caso o dispositorio emita fumo, odeores ou rudos, deslgue a alimentacao eletrica de imediato, retire o cabo de alimentacao da tomada e contacte o centro de assistencia.

Laser

Aviso: a radiação laser emitida pelo dispositivo pode provocar lesões oculares, queimaduras na pele ou a combustão desubstâncias inflamáveis. Não olhe

diretamente para o laser. Antes de ativar a funcao de Luz suplementar, certifique-se de que nao existem pessoas ou substancias inflamaveis diante da lente laser. O comprimento de onda é 650 nm e a potencia é inferior a 1 mW. O laser está em conformidade com a norma CEI60825-1:2014.

Manutenção do laser: Não é necessário fazer a manutenção do laser regularamente. Se o laser não funciona, o Conjunto do laser deve ser substituído na fabrica dentro da garantia. Mantenha o disposito desligado quando substituir oconjunto do laser.

Advertência - A utilização de controlos ou ajustes ou a realização de procedimentos发展目标 dos aqueis espécificados podem resultar em exposão perigosa à radiação.

Endereço do fabricante

Sala 313, Unidade B, Edificio 2, Rua Danfeng 399, Subdistrito Xixing, Distrito Binjiang, Hangzhou, Zhejiang 310052, China

Hangzhou Microimage Software Co., Ltd.

AVISO DE CONFORMIDADE: Os produits da série tírmica poderão estar sujeitos a controlos de exportação em various paises ou regões, incluindo sem limite, os Estados Unidos da América, a União Europeia, o Reino Unido e/ou outros paises-membro do Acordo de Wassenaar. Consulta o seu especialista em legisção ou em conformidade ou as autoridades locais para saber os requisitos de licença de exportação necessários se pretender transferir, exportar ou voltar a exportar os produits da série tírmica entre paises发展目标.
