Caratteristiche tecniche	Modello : Hikmicro M11, Tipo : Attrezzatura di misurazione, Gamma di misurazione : Non specificata, Precisione : Non specificata, Risoluzione : Non specificata
Utilizzo	Progettato per applicazioni di misurazione in vari settori, tra cui industria e costruzione.
Manutenzione e riparazione	Raccomandazioni per la pulizia regolare, verifica degli aggiornamenti software, consultare il manuale per riparazioni specifiche.
Sicurezza	Utilizzare secondo le istruzioni del produttore, indossare dispositivi di protezione se necessario.
Informazioni generali	Verificare la compatibilità con gli accessori, consultare le recensioni degli utenti per feedback sull'esperienza.

Domande frequenti - M11 Hikmicro

Come si accende l'Hikmicro M11?

Per accendere l'Hikmicro M11, tenere premuto il pulsante di accensione situato sul lato del dispositivo per alcuni secondi finché lo schermo non si illumina.

Come si calibra l'Hikmicro M11?

Per calibrare l'Hikmicro M11, accedere al menu delle impostazioni, selezionare l'opzione di calibrazione e seguire le istruzioni sullo schermo.

Cosa fare se lo schermo rimane nero?

Se lo schermo rimane nero, verificare che la batteria sia correttamente carica e inserita. Se il problema persiste, provare a resettare il dispositivo tenendo premuto il pulsante di accensione per 10 secondi.

Come si verifica il livello della batteria?

Per verificare il livello della batteria, consultare l'indicatore della batteria visualizzato sullo schermo principale del dispositivo.

Come si trasferiscono i dati dall'Hikmicro M11?

Per trasferire i dati, collegare il dispositivo al computer tramite un cavo USB. Il dispositivo dovrebbe apparire come un disco esterno e sarà possibile copiare i file desiderati.

Cosa fare se il dispositivo non si connette al Wi-Fi?

Se il dispositivo non si connette al Wi-Fi, verificare che la rete sia attiva e che la password sia corretta. Riavviare il dispositivo e riprovare.

Come si aggiorna il firmware dell'Hikmicro M11?

Per aggiornare il firmware, scaricare l'ultima versione dal sito ufficiale di Hikmicro, quindi seguire le istruzioni fornite nel manuale per installare l'aggiornamento.

Cosa fare se il dispositivo non si accende dopo un aggiornamento?

Se il dispositivo non si accende dopo un aggiornamento, provare a resettarlo tenendo premuto il pulsante di accensione per 10 secondi. Se il problema persiste, contattare l'assistenza tecnica.

Come si pulisce l'obiettivo dell'Hikmicro M11?

Per pulire l'obiettivo, utilizzare un panno morbido e pulito appositamente progettato per lenti. Evitare di usare prodotti chimici che potrebbero danneggiare il rivestimento.

L'Hikmicro M11 può essere usato sotto la pioggia?

L'Hikmicro M11 è progettato per essere resistente all'acqua, ma si consiglia di non esporlo a immersioni prolungate. Usare una protezione aggiuntiva in caso di condizioni meteorologiche estreme.

MANUALE UTENTE M11 Hikmicro

1. Descrizione sintetica

La termocamera portatile consente di acquirese sua immagini ottiche via immagini termografiche. Il rilevatore IR ad alla sensibilità integrato e il sensore ad alte prestazioni rilevano le variazioni di temperatura e misurano la temperature in tempo reale. L'intervallo di

misurazione della temperatura varia da -20^ a 550^ (da -4^ a 1022^) con una precisione massima di ± 2^ (± 3,6^) o del ± 2% con una temperatura ambientale compresa tra 15^ e 35^ (da 59^ a 95^) etemperatura dell'oggetto superiore a 0^ (32 F). L'app HIKMICRO Viewer consente di visualizzare le immagini dal vivo, acquise istantanee, effettuare registrazioni videotramite l'app HIKMICRO Viewer e altri ancora dal proprio Telefono. E inoltre possibile analizzare le immagini offline e generare e condidere un reporttramite l'app. Eseguire la scansion del codice QR per scaricare l'application.

É inottre possibl escaricare HIKMICRO Analyzer (www.hikmicrotech.com) per analizzare le immagini offline in modo professionale e generare un report sul computer in formato personalizzato.

HIKMICRO Viewer per Android

HIKMICRO Viewer per iOS

1. Componenti e interfaccia (Pagina 1)

N.	Componente	Funzione
1	Indicatore di carica	● Rosso: Ricarica ● Verde: Completamente carico
2	Touch Screen	● Visualità l'interfaccia delle scene dal vivo. ● Uso del touchscreen.
3	Microfono	Informazioni audio in ingresso
4	Altoparlante	Riproduce le note vocali, gli allarmi vocali e l'audio dei video.
5	Tasto di navigazione	Modalità menu: ● Premere ▽, △, ▷ e ⊥ per selezionare i parametri. ● Premere OK per confermare.
		Modalità alla menu: ● Premere △ per accendere/spagnere la luce LED supplementare. ● Premere ⊥ per avviare lo zoom digitale.
6	Pulsante di alimentazione	Pressione lunga: Accensione/Spegnimento
7	Pulsante Laser	Tenere premuto il pulsante per accendere il laser, rilasciare il pulsante per spegnere il laser.
8	Pulsante otturatore	Copre l'obiettivo per eseguire la correzione.
9	Pulsante indietro	Uscita dal menu o ritorno al menu precedente.
10	Ghiera di messa a fuoco	Regolare l'obiettivo per renderè le immagini nitide.
11	Obiettivo termico	Mostra l'imagine termografica.
12	Attacco per	Inserimento del treppiede.

	treppiede
13	Pulsante di attivazione	● Modalità menu: premere il pulsante per tornare all'interfaccia di visualizzazione live. ● Modalità perché menu: Premere il pulsante per acquisire immagini. Tenere premuto il pulsante per registrare video.
14	Batteria	Fornire alimentazione al dispositivo.
15	Copriobiettivo	Copertura dell'obiettivo.
16	Luce LED	Aumenta la luce ambientale negli ambienti bui.
17	Trasmettitore laser	Indicare la direzione.
18	Obiettivo ottico	Mostra l'immagine ottica.
19	Interfaccia cavo	Caricare il dispositivo o esportare i file con il cavo in dotazione.
20	Slot per scheda SD	Inserire la scheda SD.

Note: Il segno di avviso è all'interno del copriobiettivo.

3. Carica del dispositivo

All'avvio del dispositorio viene visualizzato lo stato della batteria. Se la batteria è scarica, occorre ricaricare subito il dispositorio. La prima ricarica del dispositorio deve durare almeno 8 ore sulla spegnere il dispositorio. Il dispositorio potrebbe tornare all'orario predefinito se non è completamente carico.

Nota:

• La batteria a celle integrata che alimenta l'orologio in tempo reale (RTC) del dispositorio vu scarticarsi durante trasporti o periodi di stoccaggio per mancato utilizzato di lunga durata. Si consiglia di ricaricare la batteria RTC per garantire il corretto funzionamento dell'orologio del dispositorio.

• Per garantire la ricarica completa della batteria RTC, occorre rispetto i seguenti requisiti:

a) Le batterie al litio ricaricabili devono essere installate sul dispositivo.
b) Il dispositorio deve essere tenuto in funzione almeno 8 ore prima di spegnerlo.

3.1. Caricamento del dispositivo tramite interfaccia cavo

Procedura

1. Sollevare la protezione dell'interfaccia.
2. Collegare il cavo e caricare il dispositivo.

3.2. Caricamento del dispositivo tramite base di ricarica

Procedura:

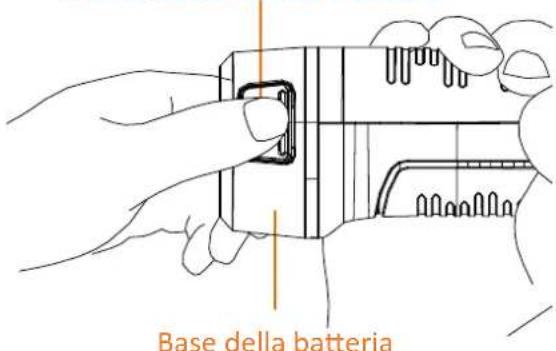

1. Tenendo il dispositivo in mano, premere entrambi i fermi di blocco della batteria del dispositivo.

Fermo di blocco della batteria

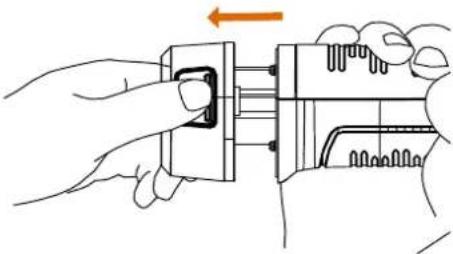

2. Tenere i fermi di blocco e tirare la base della batteria per estrarre quest's ultima.

3. Inserire la batteria nella base di ricarica. è possibile verificare lo stato della ricarica tramite l'indicatore sulla base di ricarica.

4. Quando la batteria è completamente carica, estrarla alla base di ricarica.

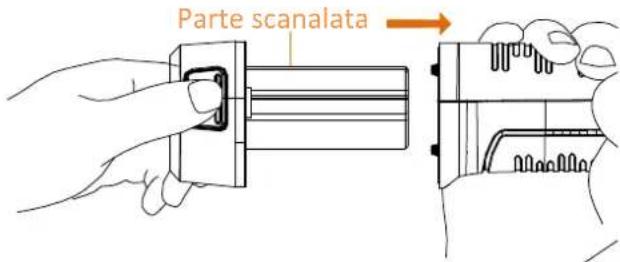

5. Allineare la parte scanalata della batteria con la tacco del dispositivo, quando insere la batteria nel dispositivo.
Manuale dell'utente

Informazioni legali

© 2022 Hangzhou Microimage Software Co., Ltd. Tutti i diritti riservati.

Informazioni sul presente Manuale

Il presente Manuale contiene le istruzioni per l'uso e la gestione del prodotto. Le illustrazioni, i grafici e tutte le altre informazioni che seguono hanno solo scopi illustrativi ed esplicativi. Le informazioni contenate nel Manuale sono soggette a modifiche delle preavviso in seguito ad aggiornamenti del firmware o per altri motivi. Scaricare la versione più recente del presente Manuale dal site web di HIKMICRO (www.hikmicrotech.com/).

Utilizzare il presente Manuale con la supervisione e l'assistenza di personale qualificato nel supporto del prodotto.

Titolarità dei marchi

HIKMICRO e gli altri marchi registrati e loghi di HIKMICRO sono di proprietà di HIKMICRO nelle varie giurisdizioni.

Gli altri marchi registrati e loghi menzionati apparpengono ai rispetti proprietari.

ESCLUSIONE DI RESPONSABILITA

NELLA MISURA MASSIMA CONSENTITA DALLA LEGGE VIGENTE, QUESTO MANUALE E IL PRODOTTO DESCritto, CON IL SUO HARDWARE, SOFTWARE E FIRMWARE, SONO FORNITI "COSI COME SONO" E "CON TUTTI I DIFETTI E GLI ERRORI". HIKMICRO NON RILASCIA ALCUNA GARANZIA, NE ESPRESSA NE IMPLICITA COME, SOLO A TITOLO DI ESEMPIO, GARANZIE DI COMMERCIABILITA, QUALITA SODDISFACENTE O IDONEITA PER UN USO SPECIFICO. L'UTENTE UTILIZZA IL PRODOTTO A PROPRIO RISCHIO. HIKMICRO DECLINA QUALSIASI RESPONSABILITA VERSO L'UTENTE IN RELAZIONE A DANNI SPECIALI, CONSEQUENZIALI E INCIDENTALI, COMPRESI, TRA GLI ALTRI, I DANNI DERIVANTI DA MANCATO PROFITTO, INTERRUZIONE DELL'ATTIVITA O PERDITA DI DATI, DANNEGGIAMENTO DI SISTEMI O PERDITA DI DOCUMENTAZIONE, DERIVANTI DA INADEMIENZA CONTRATTUALE, ILLECITO (COMPRESA LA NEGLIGENZA), RESPONSABILITA PER DANNI AI PRODOTTI O ALTRIMENTI IN RELAZIONE ALL'USO DEL PRODOTTO, ANCHE QUALORA HIKMICRO SIA STATA INFORMATA DELLA POSSIBILITA DI TALI DANNI O PERDITE.

L'UTENTE RICONOSCE CHE LA NATURA DI INTERNET PREVEDE RISCHI DI SICUREZZA INTRINSECI E CHE HIKMICRO DECLINA QUALSIASI RESPONSABILITA IN RELAZIONE A FUNZIONAMENTI ANOMALI, VIOLAZIONE DELLA RISERVATEZZA O ALTRI DANNI RISULTANTI DA ATTACCHI INFORMATICI, INFEZIONE DA VIRUS O ALTRI RISCHI LEGATI ALLA SICUREZZA SU INTERNET; TUTTAVIA, HIKMICRO FORNIRÀ TEMPESTIVO SUPPORTO TECHNICO, SE NECESSARIO.

L'UTENTE ACCETTA DI UTILIZZARE IL PRODOTTO IN CONFORMITA A TUTTE LE LEGGI VIGENTI E DI ESSERE IL SOLO RESPONSABILE DI TALE UTILizzato CONFORME. IN PARTICOLARE, L'UTENTE è RESPONSABILE DEL FATTO CHE L'UTILizzato DEL PRODOTTO NON VIOLI DIRITTI DI TERZI COME, SOLO A TITOLO DI ESEMPIO, DIRITTI DI PUBBILICITA, DIRITTI DI PROPRIETÀ INTELLETTUALE O DIRITTI RELATIVI ALLA PROTEZIONE DEI DATI E ALTRI DIRITTI RIGUARDANTI LA PRIVACY. NON è CONSENTITO UTILIZZARE QUESTO PRODOTTO PER SCOPI PROIBITI, COME, TRA GLI ALTRI, LA PRODUZIONE DI ARMI DI DISTRIBUTIONE DI MASSA, LO SVILUPPO O LA PRODUZIONE DI ARMI CHIMICHE O BIOLOGICHE, QUALSIASI ATTIVITA SVOLTA IN CONTESTI CORRELATI A ESPLOSIVI NUCLEARI O COMBUSTIBILI NUCLEARI NON SICURI O ATTIVITA CHE CAUSINO VIOLAZIONI DEI DIRITTI UMANI. IN CASE DI CONFLITTO TRA IL PRESENTE MANUALE E LA LEGGE VIGENTE, PREVARRA QUEST'ULTIMA.

Informazioni sulle norme

Dichiarazione di conformità UE

CE Il presente prodotto e, ove applicabile, gli accessori in dotazione sono contrassegnati con il marchio "CE" e sono quindi conformi alle norme europee armonizzate vigenti di cui alla direttiva europea sulle apparecchiature radio (RED) 2014/53/UE, direttiva compatibilità elettromagnetica (EMCD) 2014/30/UE, direttiva Bassa tensione (LVD) 2014/35/CE e direttiva sulla restrizione dell'uso di sostanze pericolose (RoHS) 2011/65/UE.

Restrizioni applicabili alla banda 5 GHz:

Secondo l'articolo 10 (10) della Direttiva 2014/53/EU, l'utilizzo del presente dispositivo nell'intervaldo di frequence da 5150 a 5350 MHz è limitato ai soli ambienti interni nei seguenti paesi: Austria (AT), Belgio (BE), Bulgaria (BG), Croatia (HR), Cipro (CY), Repubblica Ceca (CZ), Danimarca (DK), Estonia (EE), Finlandia (FI), Francia (FR), Germania (DE), Grecia (EL), Ungheria (HU), Islanda (IS), Irlanda (IE), Italia (IT), Lettonia (LV), Liechtenstein (LI), Lithuania (LT), Lussemburgo (LU), Malta (MT), Paesi Bassi (NL), Irlanda del Nord (UK(NI)), Norvegia (NO), Polonia (PL), Portugallo (PT), Romania (RO), Slovakchia (SK), Slovenia (SI), Spagna (ES), Svezia (SE), Svizzera (CH) e Turchia (TR).

Bande di frequenza e potenza (per la CE)

I limiti di trasmissione nominali per le bande di frequenza e la potenza di trasmissione (emesse e/o condotte) applicabili ai seguenti appearechi radio sono i seguenti:

Modello apparecchiatura	Bande di frequenza e potenza
M10	Wi-Fi da 2,4 GHz (da 2,4 a 2,4835 GHz): 20 dBm
M20
M30	Bluetooth da 2,4 GHz (da 2,4 a 2,4835 GHz): 20 dBm
M20	Wi-Fi da 5 GHz (da 5,15 a 5,25 GHz): 23 dBm
M30	Wi-Fi da 5 GHz (da 5,25 a 5,35 GHz): 23 dBm
	Wi-Fi da 5 GHz (da 5,47 a 5,725 GHz): 23 dBm
	Wi-Fi da 5 GHz (da 5,725 a 5,85 GHz): 14 dBm

Utilizzare un alimentatore fornito da un produttore
qualificato. Fare riferimento alle specifiche del prodotto
per i requisiti di alimentazione dettagliati.
Utilizzare una batteria fornita da un produttore
qualificato. Fare riferimento alle specifiche del prodotto
per i requisiti di batteria dettagliati.

Direttiva 2012/19/UE (RAEE): i prodotti contrassegnati con il presente symbolo non possono essere smaltiti come rifiuti domestici indifferentziati nelle'Unione europea. Per lo

smaltimento corretto, restituire il prodotto al rivenditore in occasione dell'acquisto di un nuovo dispositivo o smaltirlo nei punti di raccolta autorizzati. Ulteriori informazioni sono disponibili sul site: www.recyclethis.info.

Direttiva 2006/66/CE, modificata alla direttiva 2013/56/UE (direttiva sulle batterie): quello prodotto contiene una batteria e non è possibile

smaltirlo con i rifiuti domestici indifferentziati nell'Unione europea. Consultare la documentazione del prodotto per le informazioni specifiche sulla batteria. La batteria è contrassegnata con il presente significo, che potrebbe includere le sigle di cadmio (Cd), piombo (Pb) o mercury (Hg). Per lo smaltimento corretto, restituire la batteria al rivenditore locale o smaltirla nei punti di raccolta autorizzati. Ulteriori informazioni sono disponibili sul sito: www.recyclethis.info.

Istruzioni per la sicurezza

Le presenti istruzioni hanno lo scopo di garantire che il prodotto venga utilizzato in modo corretto, evitando situazioni di pericolò o danni materiali.

Leggi e regolamenti

• Il prodotto deve essere utilizzato rispettottando rigorosamente le norme locali in materia di sicurezza elettrica.

Trasporto

Per trasportare il dispositivo, riporlo nella confezione originale o in una analoga.
- Dopo aver disimballato il prodotto, conservare tutto il materiale di imballaggio per riutilizzarlo in futuro. In caso di guasti, sare necessario inviare il disposativo al produttore nell'imballaggio originale. Il trasporto sulla imballaggio originale può causare danni al disposativo; in tal caso il produttore declina agli responsabilità.
Non lasciar cadere il prodotto e non sottoporlo a impatti. Tenere il dispositivo lontano dalle interferenze magnetiche.

Alimentazione

• La tensione in ingresso deve essere conforme alla norma IEC61010-1 sui circuiti ad energia limitata (5 VCC, 2 A). Per informazioni dettagliate, consultare le specifiche tecniche.
• Verificare che la spina sia correttamente inserita nella presa di corrente.
• NON collegare più dispositiivi allo stesso alimentatore per evitare rischi di surriscaldamento o di incendio da sovraccarico.
• Utilizzare un alimentatore fornito da un produttore qualificato. Fare riferimento alle specifiche del prodotto per i requisiti di alimentazione dettagliati.

Batteria

Utilizzato o sostituendo la batteria in modo errato si possono causare esplosioni. Sostituire la batteria solo con una dello stesso tipo o di tipo equivalente. Il tipo di batteria è E97-13-1S1P26650. Smaltire le batterie esaurite seconde le istruzioni del produttore.
- Non usare il caricabatterie in dotazione per caricare altri tipi di batterie. Verificare che durante la ricarica non ci siano materiali infiammabili nel raggio di 2 metri dal caricabatterie.
- Se la batteria rimane inutilizzata per lunghi periodi, caricarla completeness ogni sei mesi per garantire una lunga durata. In caso contrario potrebbe subire danni.
- NON collocare la batteria vicino a fonti di calore o fuoco. Evitare la luce diretta del sole.
- NON ingoiare la batteria per evitare uzioni chimiche.
- Tenere la batteria fuori alla portata dei bambini.
ATTENZIONE: Esiste il rischio di esplosione se la batteria viene sostituita con una di tipo non corretto.
Non gettare le batterie nel fuoco o in un forno caldo ed

evitare di schiacciare o tagliarle, per prevenir il rischio di esplosioni.

• Le batterie sopposte a una pressione atmosalferica extremamente Bassa possono esplodere o perdere liquidi o gas inflammabili.
• Quando il dispositorio è spento e la batteria RTC completeness carica, le impostazioni di orario possono essere conservate per 2 mesi.
• Al primo utilizzato, accendere il dispositivo e caricare la batteria RTC con la batteria al litio per almeno 8 ore.
• La batteria ha una tensione di 3,7 V e una capacità di 5000 mAh.
  La batteria è certificata da UL2054.

Manutenzione

• Se il prodotto non funzione correttamente, rivolgersi al rivenditore o al centro di assistenza più vicino. Decliniamo qualsiasi responsabilità in relazione a problemi causati da interventi di riparazione o manutenzione non autorizzati.
• Se necessario, pulire delicatamente il disposito con un panno pulito imbevuto di una piccola quantità di alcool etilico.
• Se il disposativo viene utilizzato in un modo non approvato dal produttore, la protezione fornita dal disposativo potrebbe essere compromessa.
• Nota: il limite di corrente della porta USB 3.0 PowerShare più variate in base alla marca del PC e quello potrebbe causare problemi di incompatibilità. Pertanto, se il dispositivo USB non viene riconosciuto dal PCtramite la porta USB 3.0 PowerShare, si consiglia di utilizzato le normali porte USB 3.0 o USB 2.0.
• Si consiglia di inviare il dispositivo per la calibrazione, una volta all'anno, dopo aver richiesto al proprio rivenditore locale le informazioni sui centri di manutenzione.
• La telecamera eseguirà periodicamente una calibrazione automatica per ottimizzare la qualità dell'immagine e la precisione della misurazione. Durante la procedura l'immagine si fermerà brevamente e sarebbe sentire un "clic" quando l'otturatore si sposta davanti al rilevatore. La calibrazione automatica sareà più frequente durante l'avvio o in ambienti molto freddi o caldi. Si tratta di una procedura normale del funzionamento per garantire le prestazioni ottimali della telecamera.

Ambiente di utilizzo

• NON esporre il dispositivo ad ambienti estremamente caldi, freddi, polverosi, corrosivi, salino-alcalini o umidi. Verificare che l'ambiente di utilizzo sia conforme ai requisiti del dispositivo. La temperatura operativa deve essere compresa tra -10^ e 50^ (tra 14^ e 122^ ) e l'umidità non deve superare il 90% .
• Questo dispositivo può essere utilizzato in sicurezza solo a un'altitudine inferiore a 2.000 metri sul livello del mare.
• Collocare il disposativo in un ambiente asciutto e ben ventilato.
• NON esporre il dispositorio a radiazioni elettromagnetice intense o ad ambienti polverosi.
• NON orientare l'obiettivo versus il sole o altre luci intense.
• Quando si utilizes apparetchiature laser, non esporre l'obiettivo del dispositorio al raggio laser, che potrebbe bruciarlo.
• Il dispositorio è progettato per essere utilizzato solo in ambienti al chiuso.
• Il grado di inquinamento è 2.
• Categoria di sovratensione: 0 per la termocamera

portatile.

• Categoria di sovratensione: Il per l'alimentatore.

Assistenza tecnica

• I clienti HIKMICRO troveranno sul portale https://www.hikmicrotech.com tutte leindicazioni necessarie a ottener il massimo dai propri prodotti HIKMICRO. Il portale permette di acceder e al nostro team di assistenza, offre documentazione e strumenti software, contatti per i servizi e molto altro.

Emergenza

• Se il dispositivo emette fumo, odori o rumori, spegnerlo immediatamente e scollegare il cavo di alimentazione, quando rivolgersi a un centro di assistenza.

Laser

Avvertenza: La radiazione laser emessa dal dispositivo può causare lesioniagli occhi, ustioni alla pelle o combustione di sostanze inflammabili. Evitare

l'esposizione diretta degli occhi al laser. Prima di attivare la luce supplementare verificare che non ci siano persono o sostanze infiammabili davanti all'obiettivo laser. La lunghezza d'onda è di 650 nm e la potenza è inferiore a 1 mW. Il laser rispetta le norme dello standard IEC60825-1:2014.

Manutenzione del laser: Il laser non necessita di manutenzione periodica. Se il laser non funziona, ilsystema laser deve essere sostituito in fabbrica quando il dispositivo è coperto da garanzia. Tenere il dispositivo spento durante la sostituzione del systema laser.
Attenzione: il ricorso a controlli, regolazioni o procedure diversi da quelli descritti nel presente manuale possono causare pericolose espositioni alle radiazioni.

Indirizzo del produttore

Stanza 313, unità B, edificio 2, via Danfeng 399, subdistretto Xixing, distretto Binjiang, Hangzhou, Zhejiang, 310052, Cina Hangzhou Microimage Software Co., Ltd.

AVVISO SULLA CONFORMITA: i prodotti termografici potrebbero essere soggetti a controlli sulle esportazioni in vari Paesi o regioni, tra cui Stati Uniti, Unione europea, Regno Unito e/o altri Paesi membri dell'accordo di Wassenaar. Consultare un legale o un esperto di conformità o le autorità governative locali per eventuali requisiti di licenza di esportazione necessari se si intende trasferire, esportare, riesportare i prodotti termografici tra diversi Paesi.
