Technische specificaties	Model: Hikmicro M11, Type: Meetapparatuur, Meetbereik: Niet gespecificeerd, Nauwkeurigheid: Niet gespecificeerd, Resolutie: Niet gespecificeerd
Gebruik	Ontworpen voor meettoepassingen in diverse sectoren, waaronder industrie en bouw.
Onderhoud en reparatie	Regelmatige reinigingsaanbevelingen, controle van software-updates, raadpleeg de handleiding voor specifieke reparaties.
Veiligheid	Gebruik volgens de instructies van de fabrikant, draag indien nodig beschermende uitrusting.
Algemene informatie	Controleer de compatibiliteit met accessoires, raadpleeg gebruikersrecensies voor ervaringen.

Veelgestelde vragen - M11 Hikmicro

Hoe zet ik de Hikmicro M11 aan?

Om de Hikmicro M11 aan te zetten, houd de aan/uit-knop aan de zijkant van het apparaat enkele seconden ingedrukt totdat het scherm oplicht.

Hoe kalibreer ik de Hikmicro M11?

Om de Hikmicro M11 te kalibreren, ga naar het instellingenmenu, selecteer de kalibratieoptie en volg de instructies op het scherm.

Wat te doen als het scherm zwart blijft?

Als het scherm zwart blijft, controleer dan of de batterij correct is opgeladen en geplaatst. Als het probleem aanhoudt, probeer het apparaat te resetten door de aan/uit-knop 10 seconden ingedrukt te houden.

Hoe controleer ik het batterijniveau?

Om het batterijniveau te controleren, bekijk de batterij-indicator die op het hoofdscherm van het apparaat wordt weergegeven.

Hoe kan ik gegevens overzetten vanaf de Hikmicro M11?

Om gegevens over te zetten, sluit het apparaat aan op uw computer via een USB-kabel. Het apparaat zou als een externe schijf moeten verschijnen, waarna u de gewenste bestanden kunt kopiëren.

Wat te doen als het apparaat geen verbinding maakt met Wi-Fi?

Als het apparaat geen verbinding maakt met Wi-Fi, controleer dan of het netwerk actief is en of u het juiste wachtwoord hebt ingevoerd. Start het apparaat opnieuw op en probeer het opnieuw.

Hoe update ik de firmware van de Hikmicro M11?

Om de firmware bij te werken, download de nieuwste versie van de officiële Hikmicro-website en volg de instructies in de handleiding om de update te installeren.

Het apparaat gaat niet aan na een update, wat nu?

Als het apparaat niet aangaat na een update, probeer het te resetten door de aan/uit-knop 10 seconden ingedrukt te houden. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Hoe maak ik de lens van de Hikmicro M11 schoon?

Om de lens schoon te maken, gebruik een zachte, schone doek die speciaal is ontworpen voor lenzen. Vermijd het gebruik van chemicaliebn die de coating kunnen beschadigen.

Kan de Hikmicro M11 worden gebruikt in de regen?

De Hikmicro M11 is waterbestendig, maar het wordt aanbevolen om het niet langdurig onder te dompelen. Gebruik extra bescherming bij extreme weersomstandigheden.

GEBRUIKSAANWIJZING M11 Hikmicro

Adresa de fabricatie

Camera 313, unitatea B, clàdirea 2, strada 399 Danfeng, subdistrictul Xixing,districtul Binjiang, Hangzhou, Zhejiang 310052, China

Hangzhou Microimage Software Co., Ltd.

1. Korte beschrijving

De draagbare thermografische camera is een camera met zowel optische beelden als warmtebeelden. De ingebouwde zeer gevoelige IR-detector en krachtige sensor detecteren de temperatuurverandering en meten de actuele temperatuur. Het temperatuurmeetbereik is -20^ tot 550^ met een nauwkeurigheid van ± 2^ of ± 2% wanner de omgevingstemperatuur 15^ tot 35^ is en de objcttemperatuur hoger dan 0^ . U kurz live weergaven tonen, momentopnames vastleggen, video's opnemen via de app HIKMICRO Viewer op uw telefoon. U kurz ook offline Foto's analyseren en een rapport genereren en delen via de app. Scan de QR-code op de behuizing om de app te downloaden. U kurz ook HIKMICRO Analyzer (https://www.hikmicrotech.com/en/product-c-detail/18) downloaden voor het professioneel offline analyseren van beelden en een rapport met aangepaste opmaak genereren op uw pc.

HIKMICRO-viewer Android

HIKMICRO-viewer iOS

1. Component en interface (pagea 1)

Nr.	Component	Functie
1	Oplaadindicator	● Rood: Opladen ● Groen: Volledig opgeladen
2	Aanraakschem	● Toont de liveweergave-interface. ● Touchscreenbediening.
3	Microfoon	Audiogeveens invoeren
4	Luidspreker	Speelt spreakmemo, spreakalarm en videostem af.
5	Navigatietoets	Menumodus: ● Druk op ∇, △, ▷ en < om parameters te selecteren. ● Druk op OK om te bevestigen.
		Niet-menumodus: ● Druk op △ om het aanvullende LED-lampje in of uit te schaken. ● Druk op ∇ om de digitale zoom te starten.
6	Aan/uit-knop	Houd ingedrukt voor: Aan-/uitzetten
7	Lasertoets	Houd de knop ingedrukt om de laser in te schakenen en LAST de knop los om deze uit te schaken.
8	Sluiterknop	Bedek de lens om de correctie uit te voeren.
9	Terugtoets	Hiermee verlaat u het menu of keert u terug maar het vorige menu.
10	Focusring	Verstel de lens om het beeldhelder te make.
11	Thermische lens	Bekijk het warmtebeeld.
12	Statiefinterface	Plaats hier het statief.
13	Trekker	● Menumodus: druk de activator in om terug te kerenঀ de liveweergave-interface. ● Niet-menumodus: Druk de activator in om momentopnames te make. Houd de activator ingedrukt om video's op te nemen.
14	Batterij	Voorzie het apparaat van stroom.
15	Lenskap	Bedek de lens.
16	Ledlampje	Verhoegt de helderheid in een donkere omgeving.
17	Laserzender	Geef de richting aan.
18	Optische lens	Optisch beeld bekijken.
19	Kabelinterface	Hiermee laadt u het apparaat op of exporteert u bestanden met behulp van de meegeleverde kabel.
20	SD-kaartsleuf	Plaats de SD-kaart.

Opmerking: Het waarschuwingsteken befindt sich in de lenskap.

3. Het apparatus opladen

Nadat het apparaat is opgestart, geeft het scherm de batterijstatus weer. Laad het apparaat zo spoedig möglich op wonneer de batterij bijna leeg is. Laad het apparaat voor de eerste koer meer dan 8 uur op en schakel het apparaat tijdens het laadproces Niet uit. De klok van het apparaat kan teruggaan maar de standarddtijd als het apparaat Niet volledig is opgeladen.

Opmerking:

• De ingebouwde celbatterij die de realtimeklok (RTK) van het apparaat van stroom voorziet, kan leeg raken tijdens langdurig transport of opslag. Voor het goed functioneren van de apparaatklok worden aanbevolen om de RTK-batterij op te laden.

• Om de RTC-batterij volledig op te laden, moet aan de volgende vereisten worden voldaan:

a) De oplaadbare lithiumbatterijen moeten in het apparatusaat worden geplaatst.
b) Het apparaat moet langer dan 8 eer blijven werken voordat het wordenuitgeschakeld.

3.1. Het apparaat opladen via de kabelinterface Stappen

1. Til het lipje van de interface.
2. Sluit de kabel aan en laad het apparaat op.

3.2. Het apparatus opladen via het oplaadstation Stappen:

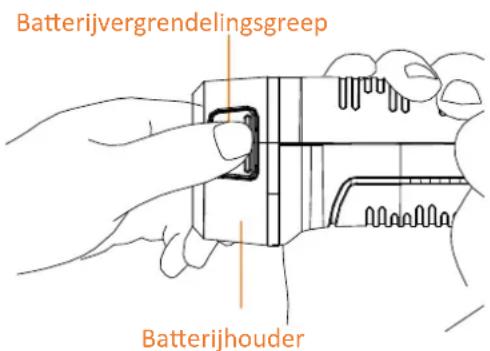

1. Houd het apparaat vast en druk beiden Batterijvergrendelingsgrepen van het apparaat in.

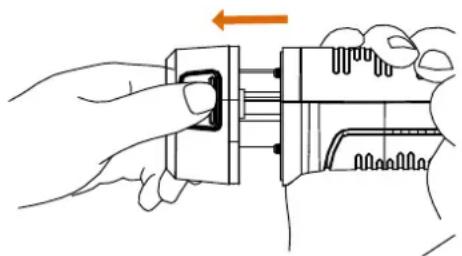

1. Houd de grepen in en trek aan de batterijhouser om de batterij eruit te halen.

1. Plaats de batterij in het oplaadstation. U=kunt de laadstatus zien via de indicator op het oplaadstation.

Vooranzlicht

Oplaadstation
Zijaanzicht

1. Als de batterij volledig is opgeladen, haalt u de batterijuit het oplaadstation.

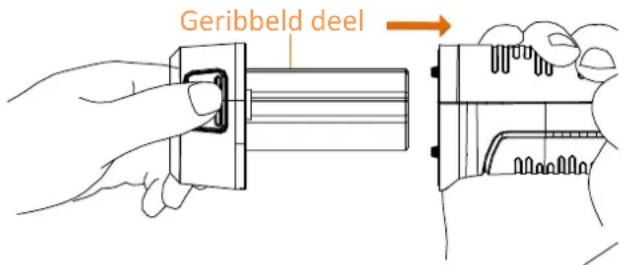

2. Lijn het geribbelde deel op de batterijuit met de inkening van het apparaat en plaats de batterij in het apparaat.

Gebruiksaanwijzing

Juridische informatie

© 2022 Hangzhou Microimage Software Co., Ltd. Alle rechten voorbehonden.

Over dele handleiding

De handleiding bevat instructies voor het gebruik en beheer van het product. Afbeeldingen, grafieken, afbeeldingen en alle andere informatatie hierna worden verstrekt voor beschrijving en uitleg. De informatatie in de handleiding is onderhevig aan verandering, zonder voorafgaande kennisgeving, als gevolg van firmware-updates of andere redenen. U(Int sunt de niewste versie van deze handleiding vinden op de

HIKMICRO-website (www.hikmicrotech.com/).

Gebruik deze handleiding onder begeleiding en ondersteuning van professionals die+zijn opgeleid voor het ondersteunen van het product.

Erkenning handelsmerken

HIKMICRO en andere handelsmerken en logo's van HIKMICRO zijn eigendom van HIKMICRO in verschillende rechtsgebieden.

Andere handelsmerken en logo's zich het eigendom van hun respectieve eigenaren.

Informatie met betrekking tot regelgeving

EU-conformiteitsverklaring

C Et dit product en - indien van toepassing - ook de meegeleverde accessoires zichen gemarkeerd met "CE" en voldoen daarmee aan de toepasselijke geharmoniseerde Europese normen vermeld onder de Richtlijn 2014/53/EU (RED), Richtlijn 2014/30/EU (EMCD), Richtlijn 2014/35/EU (LVD), Richtlijn 2011/65/EU (RoHS).

Beperkingen in de 5 GHz-band:

Volgens articlek 10 (10) van Richtlijn 2014/53/EU is dit apparaat bij gebruik in het frequentiebereik van 5150 tot 5350 MHz beperkt tot gebruik binnenshuis in: Oostenrijk (AT), Belgie (BE), Bulgarije (BG), Kroatie (HR), Cyprus (CY), Tsjechiie (CZ), Denemarken (DK), Estland (EE), Finland (FI), Frankrijk (FR), Duitsland (DE), Griekenland (EL), Hongarije (HU), IJsland (IS), Ierland (IE), Italiie (IT), Letland (LV), Liechtenstein (LI), Litouwen (LT), Luxemburg (LU), Malta (MT), Nederland (NL), Noord-Ierland (UK(NI)), Noorwegen (NO), Polen (PL), Portugal (PT), Roemenie (RO), Slowakije (SK), Slovenie (SI), Spanje (ES), Zweden (SE), Zwitserland (CH) en Turkije (TR).

Frequentiebanden en vermogen (voor CE)

De nominale limieten voor freiorentiebanden en zendvermogen (uitgestraald

en/of geleid) die van toepassing zijn op de volgende radioapparatuur�zijn als volgt:

Apparatuurmodel	Frequentiebanden en vermogen
M10	Wi-Fi 2,4 GHz
M20	(2,4 GHz tot 2,4835 GHz): 20 dBm
M30	Bluetooth 2,4 GHz
	(2,4 GHz tot 2,4835 GHz): 20 dBm
M20	Wifi 5 GHz (5,15 GHz tot 5,25 GHz):
M30	23 dBm
	Wifi 5 GHz (5,25 GHz tot 5,35 GHz):
	23 dBm
	Wifi 5 GHz (5,47 GHz tot

5,725GHz): 23 dBm

Wifi 5 GHz (5,725 GHz tot

5,85 GHz): 14 dBm

Gebruik de door een gekwalificeerde fabrikant geleverde netstroomadapter. Raadpleeg de productspecificaties voor nauwkeurig omschreiben vereisten omtrent de voeding.

Gebruik de door een gekwalificeerde fabrikant geleverde batterij. Raadpleeg de productspecificaties voor nauwkeurig omschreiben vereisten omtrent de batterij.

Richtlijn 2012/19/EU (WEEE-richtlijn): Producten die met dit symbool背后 gemarkeerd mogen binnen de Europese Unie Niet worden weggegooid als ongesorteerd huishoudelijk afval. Lever dit

product voor een juiste recycling in bij uwplaatsilijke leverancier bij aankoop van soortgelijke nieuwe apparatuur, of breng het maar waaroor aangewezen inzamelpunten. Raadpleeg voor meer informatie: www/recyclethis.info.

Richtlijn 2006/66/EG enarendement 2013/56/EU (Batterijrichtlijn):Dit product bevat een batterij die binnen de Europese Unie Niet

mag worden weggegooid als ongesorteerd huishoudelijk afval. Zie de productdocumentatie voor specifieke informatatie over de batterij. De batterij is gemarkeerd met dit symbool, dat letters kan bevatten die cadmium (Cd), lood (Pb) of kwik (Hg) aanduiden. Lever de batterij voor een juiste recycling in bij uw leverancier of bij een waarvoor aangewezen inzamelpunt. Raadpleeg voor meer informatatie: www/recyclethis.info.

Veiligheidsinstructures

Deze instructies zich bedoeld om te verzekeren dat de gebruiker het product juist kan gebruiken om gevaar of verlies van eigendommen te vermijden.

Wet-enregelgeving

• Gebruik van het product moet in strikte overeenstemming met deplaatselijke elektrische veiligheidsvoorschriftenplaatsvinden.

Transport

• Bewaar het apparaat in de originele of soortgelijke verpakkingijdens vervoer.
• Bewaar alle verpakkingen voor toekomstig gebruik. In het geval van een defect moet u het apparaat terugsturen maar de fabriek met de originele verpakking. Transport zonder de originele verpakking kan leiden tot schade aan het apparaat, waar voor wij geen verantwoordelijk erkennen.
• Laat het product Niet vallen en stel het apparaat Niet bloot aan schokken. Houd het toestel uit de buurt van magnetische velden.

Stroomvoorziening

• De ingangsspanning要去voldoen aan het beperkte energiecircuit (5 VDC, 2 A) volgens de IEC61010-1-norm. Zie de technische specificaties voor gedetailleerde informatatie.
  Zorg dat de stekker goed in het stopcontact zit.
• Sluit NOOIT meerere apparaten aan op een voedingsadapter om oververhitting of brandevaar door overbelasting te voorkomen.
• Gebruik de door een gekwalificeerde fabrikant geleverde netstroomadapter. Raadpleeg de productspecificaties voor nauwkeurig omschreven vereisten omtrent de voeding.

Batterij

• Onjuist gelebruik of onjuiste verranging van de batterij

kan resulteden explosiegevaar. Vervang hem alleen door hetzelfde of een gelijkwaardig type. Het batterijtype is E97-13-1S1P26650. Voer gebruekte batterijen af in overeenstemming met de instructies van de batterij fabrikant.

• Laad geen andere batterijtypes op met de meegeleverde oplader. Zorgijdens het opladen dat er zich geen brandbaar materiaal binnen een straal van 2m van de oplader bevindt.
• Voor langdurige opslag van de batterij moet u ervoor zorgen dat deze elk halfaar volledig worden opgeladen om de kwaliteit van de batterij te waarborgen. Als u dit Niet doet, kan dit leiden tot schade.
• Houd de batterij uit in de buurt van hitte- of open vuur. Vermijd direct zonlicht.
• Slik de batterij Niet in om chemische brandwonden te voorkomen.
• Houd de batterij buiten het bereik van kinderen.
• LET OP: Er bestaat explosiegevaar wonneer de batterij door een onjuist type worden verrangen.
• Gooi de batterij Niet in vuur of een hare oven en plet of snij de batterij Niet op mechanische wijze, want dat kan een explosieveroorzaken.
  Stel de batterij Niet bloot aan extreem lage luchtdruk, want dat kan een explosie of het lekken van brandbare vloeistof of gas tot gevolg hebben.
• Wonneer het apparaat isuitgeschakeld en de RTC-batterij vol is, kunnen deijdinstelleningen 2 maanden worden bewaard.
• Schakel bij het eerste gebruik het apparaat in en laad de RTC-batterij meer dan 8 uur op met de lithiumbatterij.
• De batterijspanning is 3,7V, en de batterijcapaciteit is 5000mAh.
• De batterij is gecertificerd met UL2054.

Onderhoud

• Als het product Niet goed werk, neem dan contact op met uw leverancier of het dichtstbijzijnde servicecentrum. Wij aanvaarden geen verantwoordelijkheid voor problemen die+zijnveroorzaakt door ongeautorisere reparatie of onderhoud.
• Veeg het apparaat voorzichtig schoon met een schone doek en, indien nodig, eenkleine hoeveelheid ethanol.
• Als het apparaat worden gebruikt op een manier die nicht door de fabrikant is gespecifieerd, kan de bescherming van het apparaat worden aangetast.
• Houd er rekening mee dat de huidige limiet van de USB 3.0 PowerShare-poort kan variieren afhankelijk van het merk van de pc, wat möglichz kal leiden tot incompatibiliteitsproblemen. Het worden aanbevolen om een gewone USB 3.0- of USB 2.0-poort te gebruiken als het USB-apparaat Niet via de USB 3.0 PowerShare-poort worden herkend door de pc.
• We raden u aan het apparaat eenkeer per Jaar terug te sturen voor kalibratie en contact op te nemen met deplaatselijke leverancier voor informatatie over onderhoudspunten.
• Uw camera zal periodiek een zichkalkibratie uitvoeren om de beeldkwaliteit te optimaliseren en de nauwkeurigheid te meten. In dit proces worden het beeld kort gesauzeerd en hoort u een "klik" wonneer een sluiter voor de detector beweegt. De zichkalkibratie za Frequenter gebeurenijdens het opstarten of in zeer koude of warme omgevingen. Dit is een normal aanderdeel van de het gebruik om optimale voor uw camera te garanderen.

Gebruksomgeving

Stel het apparaat Niet bloot aan extreem warme, koude, stoffige, corrosieve, zout-alkalische of vochtige omgevingen. Zorg dat de gebruiksomgeving voldoet aan de vereisten van het apparaat. Het apparaat werkt bij een temperatuur van -10 °C tot 50 °C en een luchtvochtigheid van 90% of minder.
- Dit apparaat kan alleen veilig worden gebruikt onder 2000 meter boven de zeespiegel.
- Plaats het apparaat in een droge en goed geventileerde omgeving.
Stel het apparaat NIET bloot aan hoge elektromagnetische straling of stoffige omgevingen.
- Richt de lens NIET op dezon of een ander felicht.
- Wonneer laserapparatuur in gebruik is, zorg er dan voor dat de lens van het apparaat Niet worden blootgesteld aan de laserstraal, anders kan deze doorbranden.
- Het apparaat is geschikt voor gebruik binnenshuis.
- De verwuilingsgraad is 2.
- Overspanningscategorie: 0 voor thermografische handcamera.
- Overspanningscategorie: Il voor voedingsadapter.

Technische ondersteuning

• De portal https://www.hikmicrotech.com helpt u als HIKMICRO-klant om het meeste UIT uw HIKMICRO-producten te halen. De portal geeft u toegang tot ons ondersteuningsteam, software en documentatie, onderhoudscontacten, enz.

Noodgeval

• Als er rook, geur of geluid uit het apparaat komt, schakel het dan onmiddelijk uit, haal de stekker van het netsnoer uit het stopcontact en neem contact op met het servicecentrum.

Laser

LASE POSITION

OFF/ON SWITCH ON/OFF

POWER ON/POWER OFF

SPEED/SLID/PILOT/SCREW

Waarschuwing: De laserstraling van het apparaat kan oogletsel en verbranding van de huid of brandbare stoffenveroorzaken. Kijk Niet direct in de laser.Zorg,voordat u

de kunstlichtfunctie inschakelt, dat er zich geen mensen of brandbare stoffen voor de laserlens bevinden. De golflete is 650nm en het vermogen is minder dan 1 mW. De laser voldoet aan de norm IEC60825-1:2014.

Onderhoud van de laser: De laser hoeft nicht regelmatig te worden onderhonden. Als de laser Niet werkt, moet de lasereenheid onder garantie door de fabriek worden verrangen. Zorg dat het apparaat uitgeschakeld is wonneer u de lasereenheid verrangt. Voorzichtig: Gebruik van bedieningselementen of aanpassingen ofuitvoering van procedures anders dan hierin gespecifieerd kan leiden tot blootstelling aan gevaarlijke straling.

Adres fabrikant

MEDEDELING VAN NALEVING: De producten thermische série{kunnen,zijn onderworpen aan exportcontroles in verschillende landen of regio's,inclusief zonder enige beperking de Verenigde Staten, de Europese Unie, het Verenigd Koninkrijk en/of andere lidstaten van de Overeenkomst van Wassenaar. Neem contact op met uw professionele juridische of nalevingsexpert ofplaatsijke overheidsinstanties omtrent enige moodzakelijkke vereisten voor een exportvergunning als u van plan bent de producten thermische série te verplaatsen, exporteren of

her-exporteren:tussenverschillende landen.
