Lyra Trio MAPAC1750 - Roteador sem fio ASUS - Manual de utilização gratuito

Tipo de produto	Roteador sem fio
Marca	ASUS
Modelo	Lyra Trio MAPAC1750
Tecnologia Wi-Fi	802.11a/b/g/n/ac
Bandas de frequência	2,4 GHz e 5 GHz
Potência máxima (UE) 2,4 GHz	19,98 dBm
Potência máxima (UE) 5 GHz	Até 29,98 dBm
Portas de rede	1 porta LAN Gigabit, 1 porta WAN Gigabit
Conectividade	Bluetooth 4.0+ (BLE) para configuração
Configuração	Através do aplicativo ASUS Lyra ou interface web (http://router.asus.com)
Indicador LED	Azul claro (tudo bem), vermelho (perda de conexão), amarelo (perda de internet), branco fixo (pronto para configuração)
Sistema mesh (Mesh)	Sim, suporta a adição de vários hubs Lyra Trio
Temperatura de operação	0°C a 40°C
Distância de segurança RF	20 cm (UE), 21 cm (Canadá)
Alimentação	Adaptador de tomada (CC)
Normas	CE, ISED, VCCI
Manutenção	Limpar com um pano macio e seco. Não usar produtos químicos.
Segurança	Respeitar os avisos: não expor à umidade, não obstruir as ventilações, usar apenas em ambientes internos.
Compatibilidade com ISP	Requer um nome de usuário e senha para conexões DSL
Garantia	Consultar o site ASUS para detalhes

Perguntas frequentes - Lyra Trio MAPAC1750 ASUS

Como configurar meu sistema Lyra Trio?

Você pode configurar o sistema através do aplicativo gratuito ASUS Lyra (método 1) ou através da interface de gerenciamento conectando-se ao Wi-Fi 'ASUS_XX_AMAPS' e acessando http://router.asus.com (método 2).

Como adicionar outro dispositivo Lyra Trio à rede?

Através do aplicativo Lyra, clique no ícone '+' e depois em 'Adicionar dispositivo Lyra à rede atual'. Você também pode usar o botão de associação no primeiro e no segundo dispositivo até que o indicador fique azul claro fixo.

O que significam as cores do indicador LED?

Azul claro: tudo bem. Vermelho: perda de conexão entre os hubs. Amarelo: perda de conexão com a Internet. Branco fixo: pronto para configuração.

Qual é a distância de segurança recomendada?

De acordo com a regulamentação, mantenha uma distância mínima de 20 cm (UE) ou 21 cm (Canadá) entre o dispositivo e seu corpo.

Posso usar o roteador com qualquer provedor de acesso à Internet?

Sim, mas se você usar uma conexão DSL, precisará do nome de usuário e senha fornecidos pelo seu ISP.

Como redefinir o roteador para as configurações de fábrica?

Pressione o botão de redefinição (Reset) na parte traseira do dispositivo por aproximadamente 10 segundos até que o indicador pisque.

O roteador é compatível com o padrão Wi-Fi 6?

Não, o Lyra Trio MAPAC1750 suporta os padrões 802.11a/b/g/n/ac (Wi-Fi 5). Não é compatível com Wi-Fi 6.

Como atualizar o firmware?

As atualizações de firmware geralmente são feitas através do aplicativo ASUS Lyra ou da interface web. Verifique as notificações no aplicativo ou consulte a seção 'Administração' da interface.

Quais são as portas disponíveis no dispositivo?

O dispositivo possui uma porta de rede WAN para conexão ao modem e uma porta de rede LAN para conectar um dispositivo com fio. Ambas são Gigabit.

Como resolver problemas de conexão?

Verifique os indicadores: se o indicador estiver vermelho , aproxime os hubs. Se estiver amarelo, verifique o cabo entre o modem e o roteador. Reinicie o modem e o roteador.

MANUAL DE UTILIZADOR Lyra Trio MAPAC1750 ASUS

Biztonsági informação

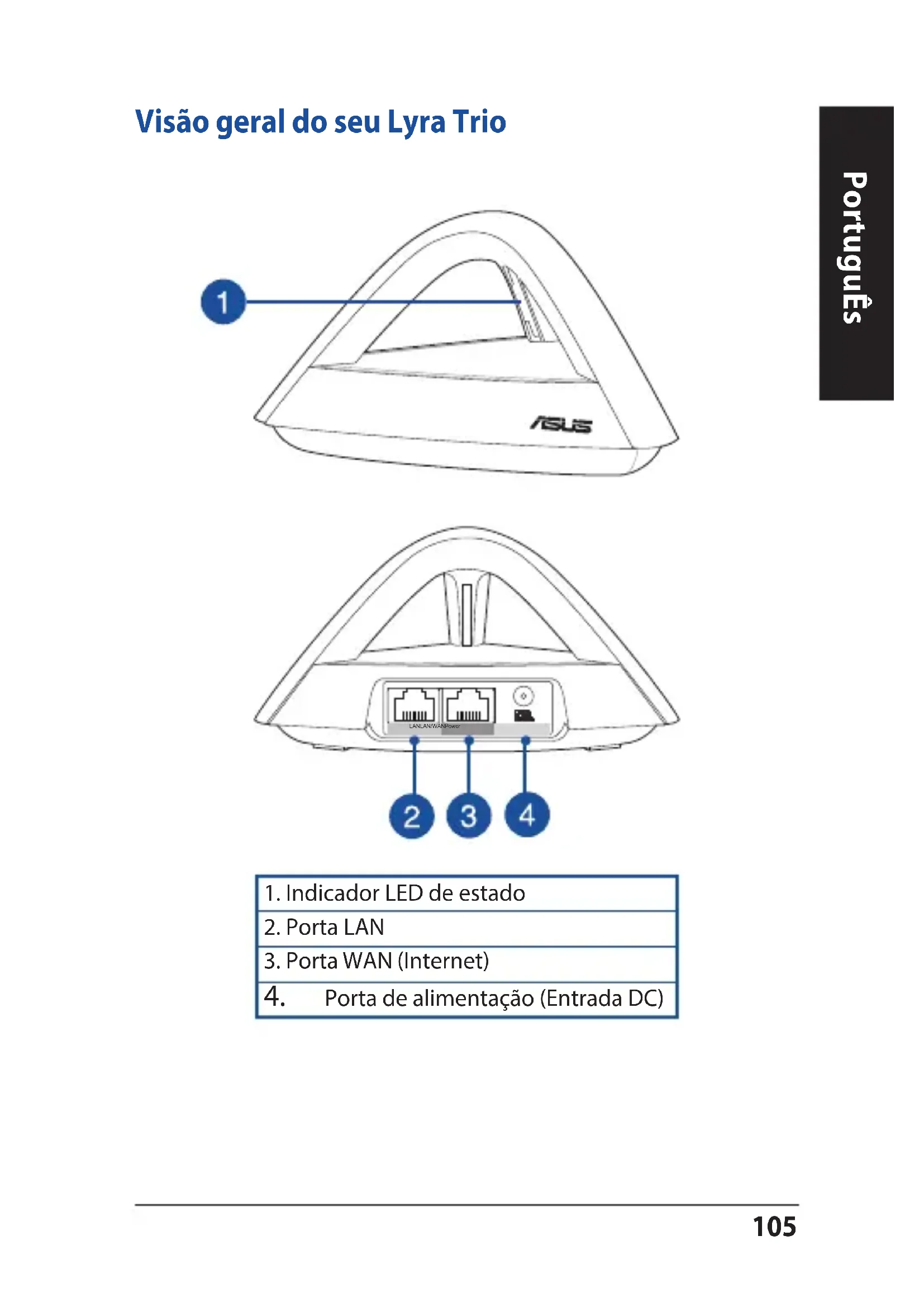

Visão geral do seu Lyra Trio

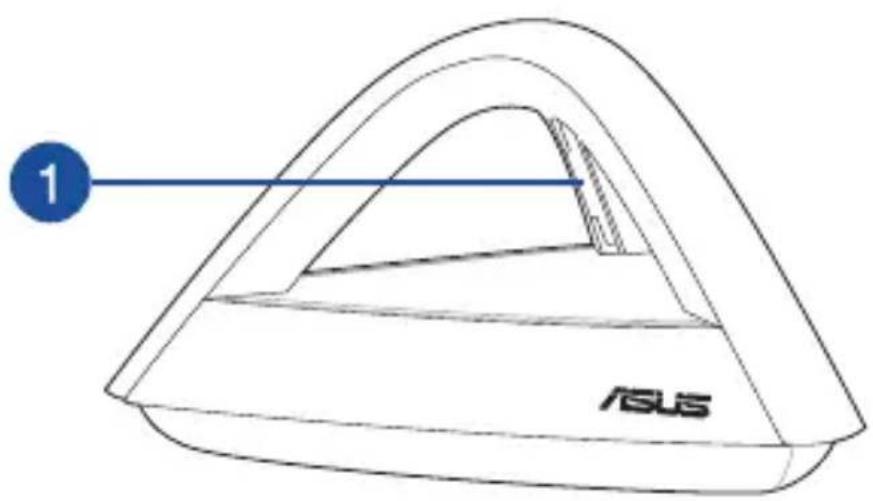

1. Indicador LED de estado

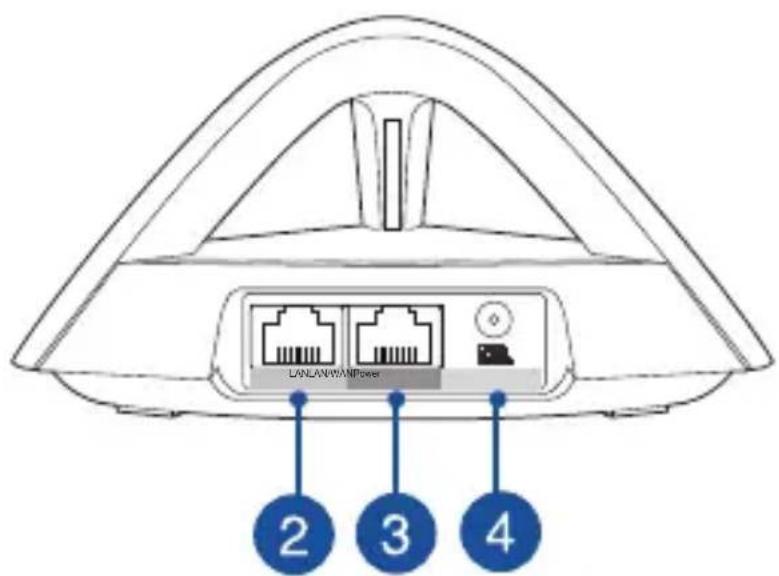

2. Porta LAN

3. Porta WAN (Internet)

4. Porta de alimentação (Entrada DC)

1

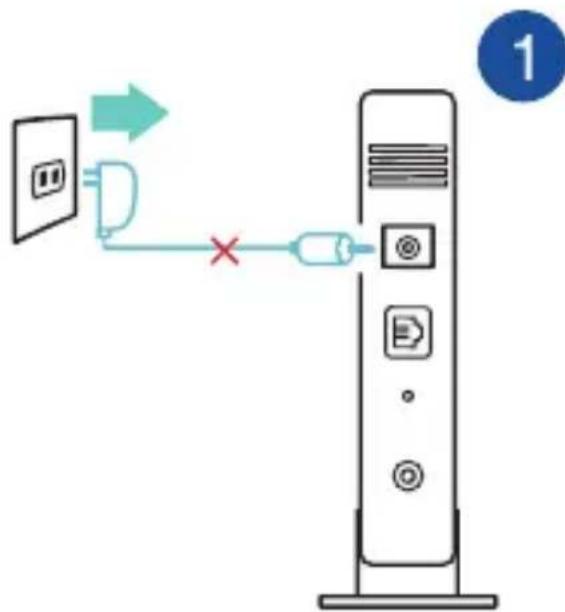

Ligar o Lyra Trio principal ao modem

Deslue o modem por cabo/DSL*. Remova a bateria, caso exista.

• Se estiver a utilizear uma ligação DSL para aceder à Internet, precisará dos dados de nome de utilizesor/palavra-passe fornecidos pelo seu fornecedor de serviços de Internet (ISP) para configurar corretemente o seu router

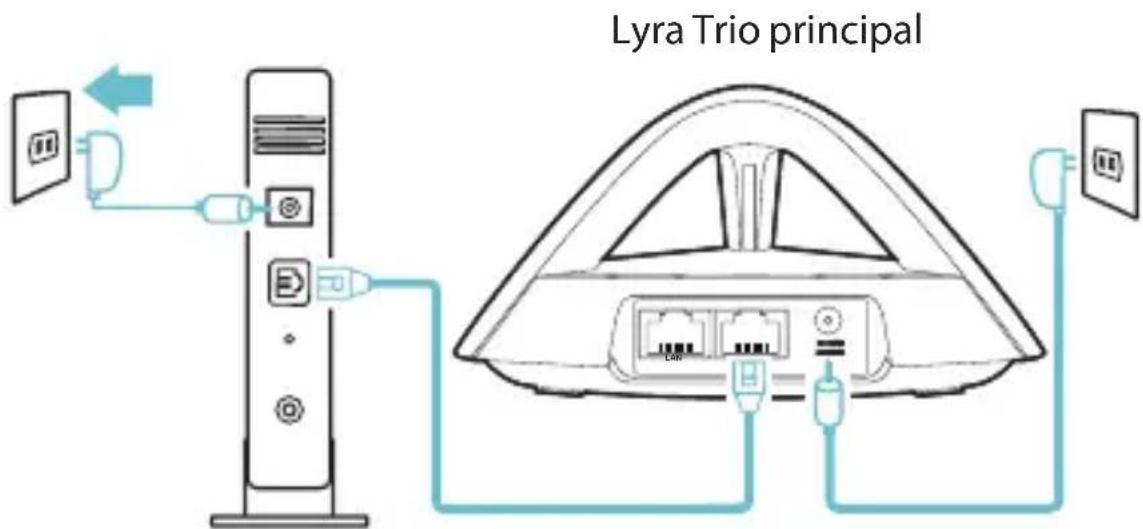

Ligue o seu modem ao Lyra Trio com o cabo de rede fornecido.

Ligue o seu modem por cabo/DSL e verifie as luzes LED do modem por cabo/DSL para se certificate que a ligação está ativa.

Ligue o transformador ao Lyra Trio e aguarde até que os LED fiquem acessos em branco para garantir que o Lyra Trio está pronto a ser configurado.

2

Configurar o sistema WiFi Lyra Trio

MÉTODO 1 Atrasvés da aplicação

1 Transfira a aplicacao Gratis ASUS Lyra.

2 As instruções apareceras.

• Certifique-se de que o seu disposito suporta BLE, Bluetooth 4.0 ou mais recente.

MÉTODO 2 Através da interface Web

1 deWiFi "ASUS XX AMAPS". Abra um navegador web. Sera redirectionado para o Assistente de Configuração da ASUS. Caso contrário, aceda a http://router.asus.com.

Lyra Trio principal

3

Adicionar除外 Lyra Trio à rede atual

MÉTODO 1 Atrasvés da aplicação

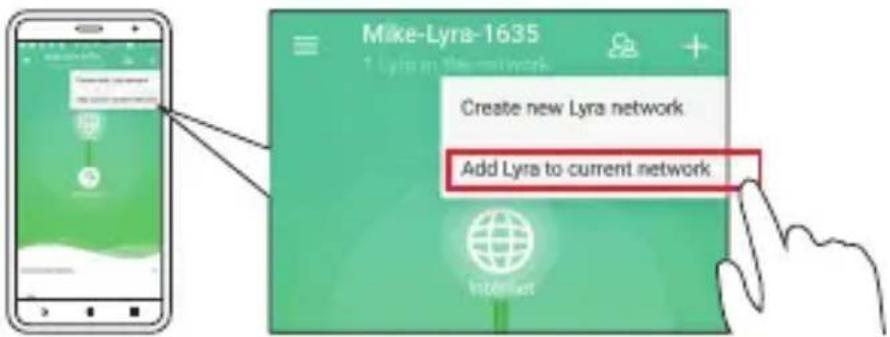

Abra a aplicação Lyra e clique no icone "+" no canto superior direito, escolha Adicional Lyra à rede atual e siga as instruções para conclusir.

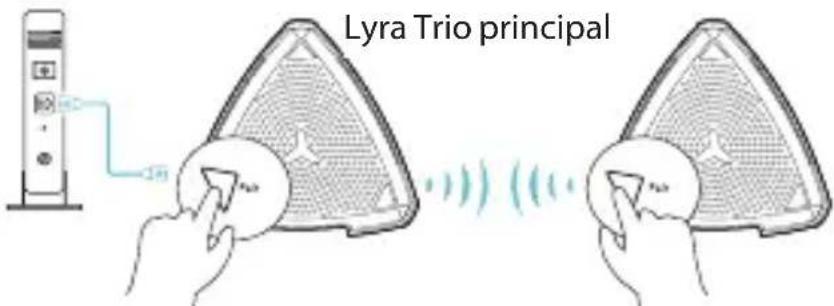

MÉTODO 2 Atrasvés do botão Emparelhar

Pressione o botão de Emparelhar no Lyra Trio principal até que o LED comece a piscar em verde.

Pressione o botão de Emparelhar no Lyra Trio secundário até que o LED comece a piscar em verde. Em seguida a luz acenderá em azul-claro, o que indica que o processo de emparelhamento está conclusivo.

• A funcão de emparelhamento funciona aspenas com o Lyra Trio principal ligado ao modem.

• Quando configurar através da Interface Web, emparelhe除外(s) hub(s) Lyra Trio com o Lyra Trio Principal utilizing o botão Emparelhar.

Cores de Lyra Trio

Ciano claro

Tudo está bem!

Vermelho

Ligação perdida ao Lyra Trio principal. Aproxime-o.

Amarelo

Ligaçao à Internet perdida. Verifique o cabo ligado ao seu modem.

Branco estálico

O Lyra Trio está preparado para configuração. Começará a piscar durante a configuração com a aplicação.

Informações de seguranca

• Utilize este equipamento em ambientes com temperatas entre 0^ (32^) e 40^ (104^) .
• Verifique a etiqueta relativa à tensão na parte inferior do seu dispositalo e assegure-se de que o seu transformador correponde a esta tensão.
• NÃO coloque o computador em superfícies irregulares ou instáveis. Envie para reparação se a caixa se encontrar danificada.
• NÃO coloque nem deixe cair objetos em cima do aparecido e não introduza quandoearos estranhos no produits.
• NAO exponha o equipamento nem o utilize proximity de liquidos, chuva ou humidade. NAO utilize o modem durante tempestades electricas.
• NÃO tape os orificios de ventilação do produto para impedir o sobreaqueamento doSYSTEMA.
• NÃO utilize cabos de alimentação, acessórios ou outros periféricos danificados.
• Se a fonte de alimentação estiver avariada, não tente repará-la por si Aloneio. Contacte um technician qualificado ou o seu revendedor.
• Para fazer o risco deCHOque eletrico,deslige o cabo de alimentacao da toma de eletrica antes de deslocar o systema.

jTodo está correcto!

Rojo

A ASUSTek Computer Inc. declares that this dispositivo está em conformidade com os requisitos essenciais e outras dispositions relevantes da Diretiva 2014/53/CE. O texto integral da declariação de conformidade da UE está disponible em https://www.asus.com/Networking/Lyra-Trio/HelpDesk_Declaration/.

DECLARATION de conformidade para a Diretiva Conceção Ecológica 2009/125/CE

Foram realizados testes de requisitos de conceção ecológica de acordo com o N° 1275/2008 (CE) e N° 801/2013 (UE). quando o dispositivo se encontra no modo de espera em rede, a interface de E/S e de rede encontrar-se no modo de suspência e poderão não funciona corretamente. Para ativar o disposítivo, prima o botão para ativar/desativar Wi-Fi, ativar/desativar o LED, repor ou WPS.

Este equipamento cumpre os limites de exposicao a radiação estabelecidos pela UE para um ambiente não controlado. Este equipamento deve ser instalado e utilizes a uma distancia minima de 20 cm entre o transmissor e o seu corpo.

Todo os modos operadores:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40),

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

A frequência, o modo e a potência Tmaxa na UE sãopresentados abaixo:

2412-2472MHz: 19.98dBm; 5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm; 5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm; 2402-2480MHz (LE): 5.59 dBm

Este dispositivo está restrito a'utilização no interior quando utilizes na banda de frequências 5.150 a 5.350 MHz.

O adaptor depear ser instalado proximo do equipamento e estar fácilmente accesivel.
