BEDIENUNGSANLEITUNG Lyra Trio MAPAC1750 ASUS

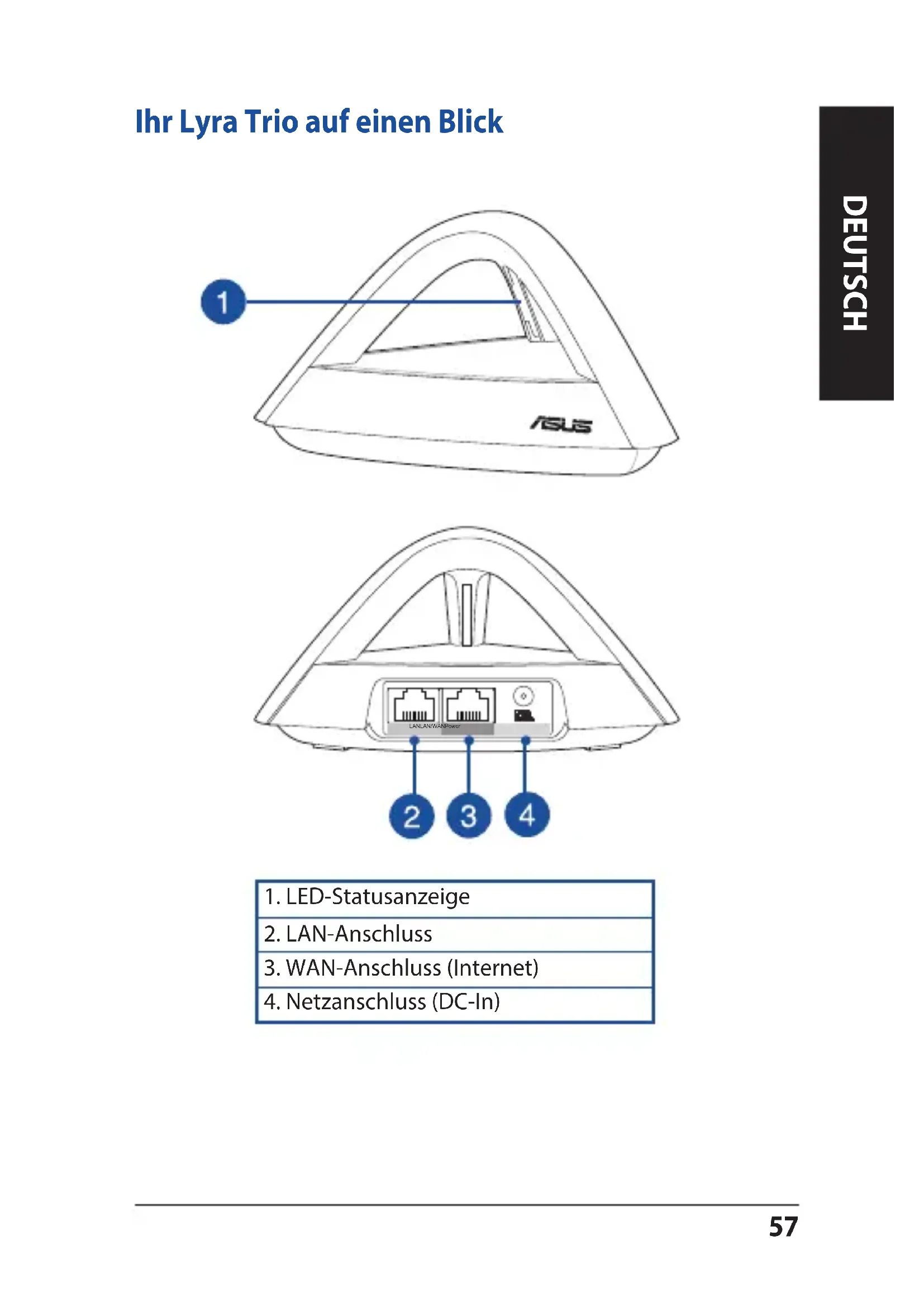

Ihr Lyra Trio auf einen Blick

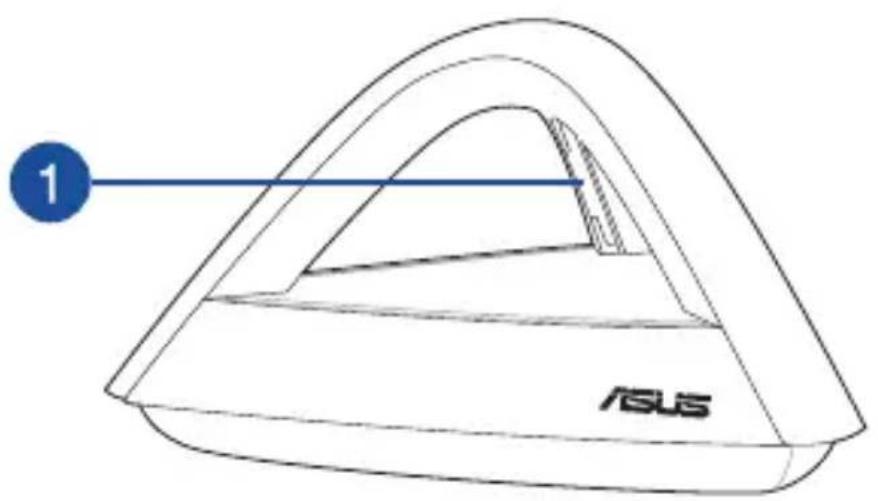

1. LED-Statusanzeige

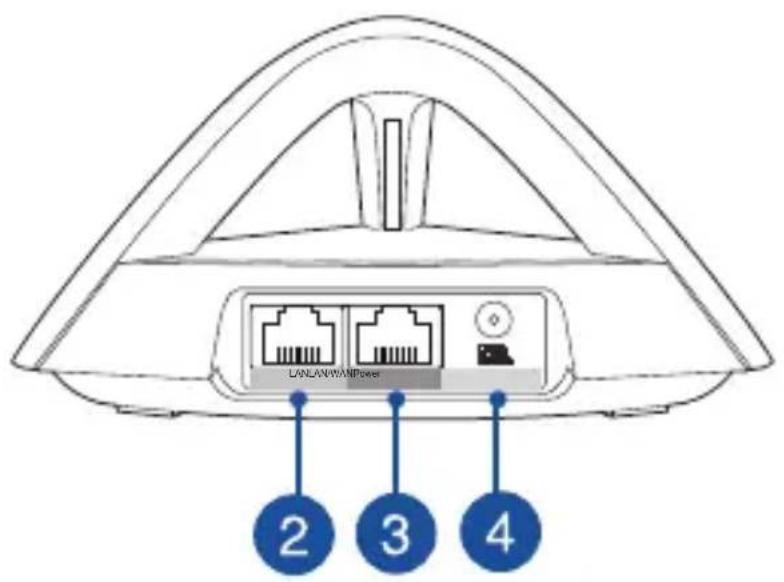

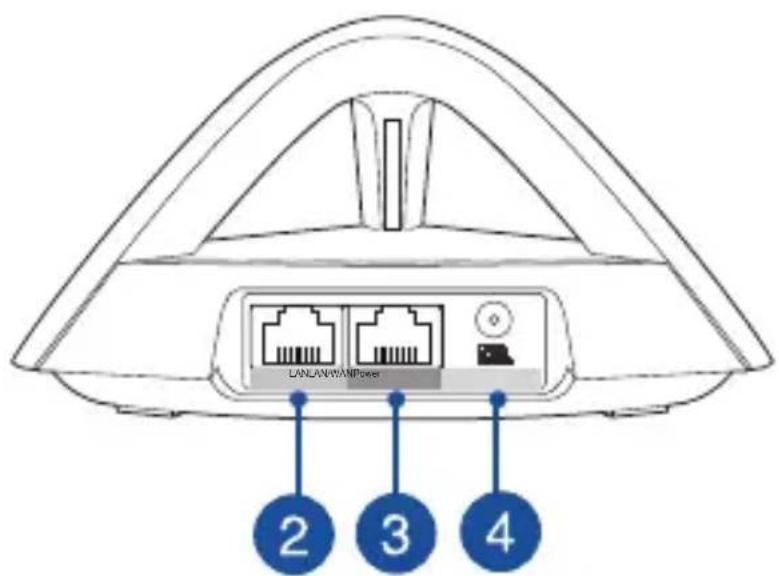

2. LAN-Anschluss

3. WAN-Anschluss (Internet)

4. Netzanschluss (DC-In)

1

Primäres Lyra Trio mit dem Modem verbinden

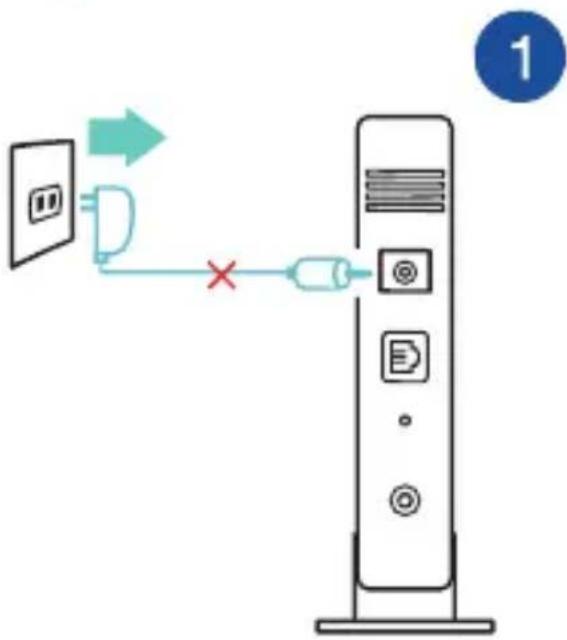

Trennen Sie Ihr Kabel-/DSL-Modem* von der Stromversorgung. Entfernen Sie, falls vorhanden, den Akku.

• Falls Sie für ihre Internetverbindung DSL benutzen, benötigen Sie ihren Benutzernamen/ Kennwort von ihrem Internetanbieter, um den Router richtig konfigurieren zu können.

2

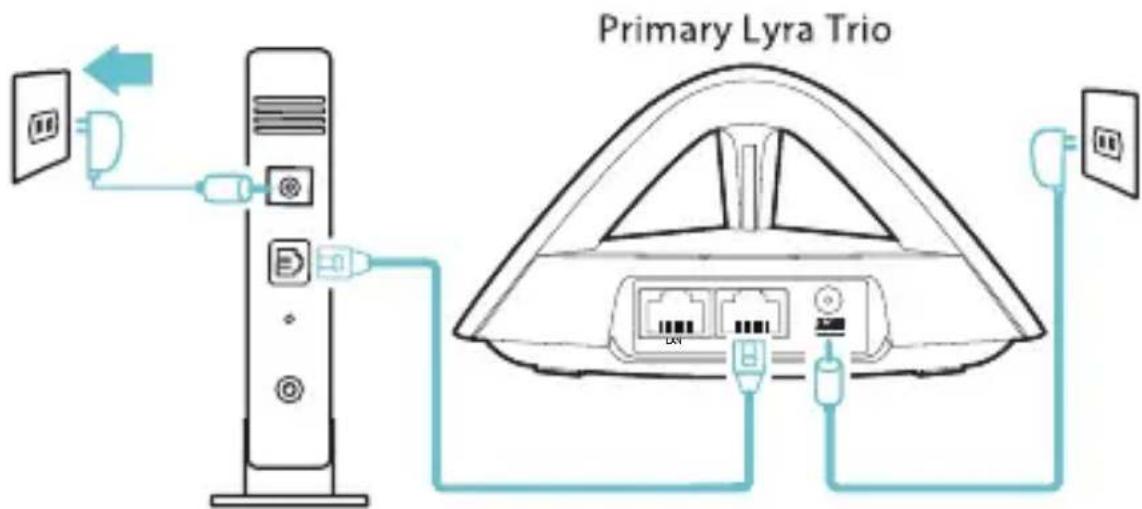

Verbinden Sie Ihr Modem über das mitgelieferte Netzwerkkel mit dem Lyra Trio.

3

Schalten Sie Ihr Kabel-/DSL-Modem ein und überprüfen Sie die LED-Lichter am Modem, um sicherzustellen, dass die Verbindung aktiv ist.

4

Steen Sie das Netzteil in das Lyra Trio und warten Sie, bis die LED dauerhaft weiß leuchtet, um sicherzustellen, dass Ihr Lyra Trio bereit für die Einrichtung ist.

2

Ihr Lyra Trio WLAN-System einrichten

METHODE 1 Über die App

1 Laden Sie die kostenlose ASUS Lyra App herunter.
2 Starten Sie die ASUS Lyra App auf Ihrem Mobilgerat und befolgen Sie die Anweisungen in aller Kürze.

• Stellen Sie sicher, dass Ihr Gerät BLE, Bluetooth 4.0 oder höher Unterstützung.

Google play

METHODE 2 Über die Benutzzeroberfläche

1 Verbinden Sie Ihr Lyra Trio über das WLAN "ASUS_XX_AMAPS" mit einem PC/Notebook. Öffnen Sie einen Webbrowser. Sie werden zum ASUS Setup-Assistenten weitergeleitet. Falls nicht, wechseln Sie zu http://router.asus.com.

Primary Lyra Trio

3

Ein weiteres Lyra Trio zum aktuellen Netzwerk hinzufügen

METHODE 1 Uber die App

1

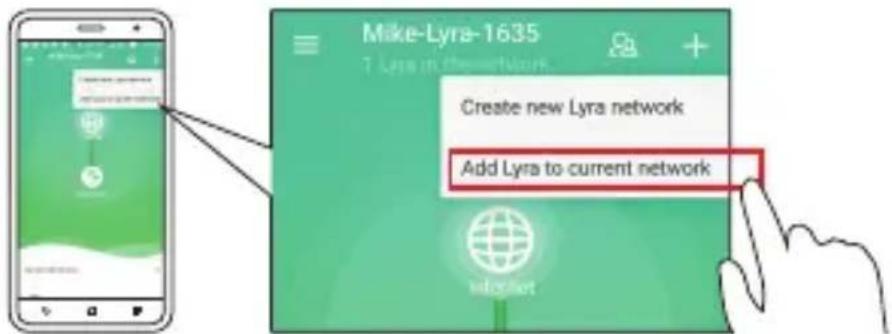

Starten Sie die Lyra App und klichen Sie auf das "+" Symbol in der rechten oberen Ecke. Wahlen Sie dann Add Lyra to current network (Lyra zum aktuellen Netzwerk hinzufugen) und befolgen Sie die Anweisungen zum Fertigstellen.

METHODE 2 Über die Koppeln-Taste

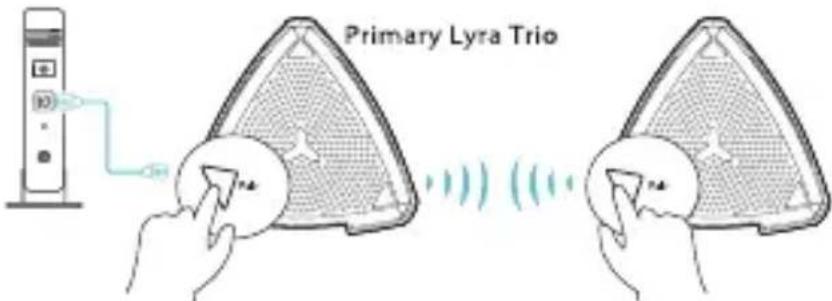

1 Drucken Sie die Pair (Koppeln)-Taste am primären Lyra Trio, bis die LED blau zu blinken beginnnt.
2 Drucken Sie die Pair (Koppeln)-Taste am zweiten Lyra Trio, bis die LED blau zu blinken beginnnt, sich dann in ein dauerhaftes HellTürkis verwandelt und damit anziegt, dass die Kopplung abgeschlossen ist.

• Die Kopplungsfunktion ist nur verfügbar, wenn das primäre Lyra Trio-Gerät mit dem Modem verbunden ist.
• Stellen Sie während der Einrichtung über die Web-Benutzeroberfläche sicher, dass Sie weitere Lyra Trio Hubs mithilfe der Pair (Koppeln)-Taste mit dem primären Lyra Trio koppeln.

Farben am Lyra Trio

HellTürkis

Alles sieht gut aus!

Rot

Die Verbindung zum primären Lyra Trio ist verlorengegangen. Schieben Sie es{naher heran.

Gelb

Die Verbindung zum Internet ist verlorengegangen.itte uberprüfen Sie das mit Ihr dem Modem verbundene Kabel.

Leuchtet weiß

Lyra Trio ist bereit für die Einrichtung. Es beginnnt zu blinken, sobald die Einrichtung mit der App erfolgt.

Sicherheitshinweise

• Benutzen Sie das Gerät nur in Umgebungen, die eine Temperatur von 0^ (32°F) bis 40°C (104°F) aufweisen.
• Prufen Sie am Aufkleber an der Geräteunterseite, ob Ihr Netzteil den Stromversorgungsanforderungen entspricht.
• Stellen Sie das Gerät NICHT auf schräge oder instabile Arbeitsflächen. Wenden Sie sich an das Wartungspersonal, wenn das Gehäuse beschädigt wurde.
• Legen Sie KEINE Gegenstände auf das Gerät, halten Sie keine Gegenstände darauf auf fallen und schiben Sie keine Fremdkörper in das Gerät.
• Setzen Sie das Gerät KEINESFALLS Flüssigkeiten, Regen oder Feuchtigkeit aus, verwenden Sie es nicht in der Höhe derartiger Gefahrenquellen. Verwenden Sie das Modem nicht während eines Gewitters.
• Decken Sie die Luftungsöffnungen am Gerät NICHT ab, um eine Überhitzung des Systems zu vermeiden.
• Benutzen Sie KEINE beschädigten Netzkabel, Zubehörteile oder sonstigen Peripheriegeräte.
• Falls das Netzteil defekt ist, versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich an den qualifizierten Kundendienst oder ihre Verkaufsstelle.
• Um die Gefahr eines Stromschlags zu verhindern,ziehen Sie das Netzkabel aus der Steckdose,bevor Sie das System an einem anderen Ort aufstellen.

Mia ypnyopn maia oTo Lyra Trio

Alle driftsfunktioner:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

Vereinfachte EU-Konformitätserklärung

ASUSTeK Computer Inc. erklart hiermit, dass这点 Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU übereinstimmt.

Der gesamte Text der EU-Konformitätserklung ist verfügbar unter: https://www.asus.com/Networking/Lyra-Trio/HelpDesk

Declaration/.

Konformitätserklung für Ökodesign-Richtlinie 2009/125/EC

Die Überprüfung der Okodesign-Anforderungen nach (EC) Nr. 1275/2008 und (EU) Nr. 801/2013 wurde durchgeführt. Wenn sich das Gerät im Netzwerkbereitschaftsmodus befindet, werden die E/A- und Netzwerkschnittstellen in den Ruhezustand versetzt und arbeiten nicht wie gewöhnlich. Um das Gerät aufzuwecken, drücken Sie die WLAN Ein/Aus-, LED Ein/Aus-, Reset- oder WPS-Taste.

Dieses Gerät erfüllt die EU-Strahlenbelastungsgrenzwerte, die für ein unbeaufsichtigtes Umfeld festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihr dem Körper installiert und betrieben werden.

Alle Betriebsarten:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

Die Frequenz, der Modus und die maximale Sendeleistung in der EU sind nachfolgend aufgeführrt:

2412-2472MHz: 19.98dBm; 5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm; 5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm; 2402-2480MHz (LE): 5.59 dBm

Das Gerät ist auf den Innebereich beschränkt, wenn es im Frequenzbereich von 5150 MHz bis 5350 MHz betrieben wird.

Das Netzteil muss sich in der Höhe des Geräts befinden und leicht zugänglich sein.
