Lyra Trio MAPAC1750 - Juhtmevaba ruuter ASUS - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta ruuter
Bränd	ASUS
Mudel	Lyra Trio MAPAC1750
Wi-Fi tehnoloogia	802.11a/b/g/n/ac
Sagedusribad	2,4 GHz ja 5 GHz
Maksimaalne võimsus (EL) 2,4 GHz	19,98 dBm
Maksimaalne võimsus (EL) 5 GHz	Kuni 29,98 dBm
Võrgupordid	1 Gigabit LAN port, 1 Gigabit WAN port
Ühenduvus	Bluetooth 4.0+ (BLE) seadistamiseks
Seadistamine	ASUS Lyra rakenduse või veebiliidese kaudu (http://router.asus.com)
LED indikaator	Hele sinine (kõik korras), punane (ühendus katkenud), kollane (internet kadunud), püsivalt valge (valmis seadistamiseks)
Võrgustik (Mesh)	Jah, toetab mitme Lyra Trio hubi lisamist
Töötemperatuur	0°C kuni 40°C
RF ohutuskaugus	20 cm (EL), 21 cm (Kanada)
Toiteallikas	Toiteadapter (DC)
Standardid	CE, ISED, VCCI
Hooldus	Puhastage pehme ja kuiva lapiga. Ärge kasutage kemikaale.
Ohutus	Järgige hoiatusi: ärge jätke niiskusega kokku, ärge sulgege ventilatsiooniavasid, kasutage ainult siseruumides.
ISP ühilduvus	Nõuab DSL-ühenduste jaoks kasutajanime ja parooli
Garantii	Üksikasjade vaatamiseks külastage ASUS-i veebisaiti

Korduma kippuvad küsimused - Lyra Trio MAPAC1750 ASUS

Kuidas seadistada oma Lyra Trio süsteemi?

Saate süsteemi seadistada tasuta ASUS Lyra rakenduse kaudu (meetod 1) või haldusliidese kaudu, ühendudes Wi-Fi võrku 'ASUS_XX_AMAPS' ja minnes aadressile http://router.asus.com (meetod 2).

Kuidas lisada võrku veel üks Lyra Trio seade?

Lyra rakenduses klõpsake ikooni '+' ja seejärel 'Lisa Lyra seade praegusesse võrku'. Võite kasutada ka sidumisnuppe esimesel ja teisel seadmel, kuni indikaator muutub püsivalt helesiniseks.

Mida tähendavad LED-indikaatori värvid?

Hele sinine : kõik korras. Punane : ühendus hubide vahel on katkenud. Kollane : Interneti-ühendus on kadunud. Püsivalt valge : valmis seadistamiseks.

Milline on soovitatav ohutuskaugus?

Vastavalt eeskirjadele hoidke seadme ja oma keha vahel minimaalset kaugust 20 cm (EL) või 21 cm (Kanada).

Kas ma saan ruuterit kasutada ükskõik millise Interneti-teenuse pakkujaga?

Jah, kuid kui kasutate DSL-ühendust, vajate oma ISP poolt antud kasutajanime ja parooli.

Kuidas lähtestada ruuter tehaseseadetele?

Vajutage seadme tagaküljel olevat lähtestusnuppu (Reset) umbes 10 sekundit, kuni indikaator hakkab vilkuma.

Kas ruuter ühildub Wi-Fi 6 standardiga?

Ei, Lyra Trio MAPAC1750 toetab standardeid 802.11a/b/g/n/ac (Wi-Fi 5). See ei ühildu Wi-Fi 6-ga.

Kuidas uuendada püsivara?

Püsivara uuendused toimuvad tavaliselt ASUS Lyra rakenduse või veebiliidese kaudu. Kontrollige rakenduse teatisi või vaadake liidese jaotist 'Administreerimine'.

Millised pordid on seadmel saadaval?

Seadmel on WAN-port modemi ühendamiseks ja LAN-port juhtmega seadme ühendamiseks. Mõlemad on Gigabit.

Kuidas lahendada ühenduse probleeme?

Kontrollige indikaatoreid: kui indikaator on punane, viige hubid üksteisele lähemale. Kui see on kollane, kontrollige modemi ja ruuteri vahelist kaablit. Taaskäivitage modem ja ruuter.

KASUTUSJUHEND Lyra Trio MAPAC1750 ASUS

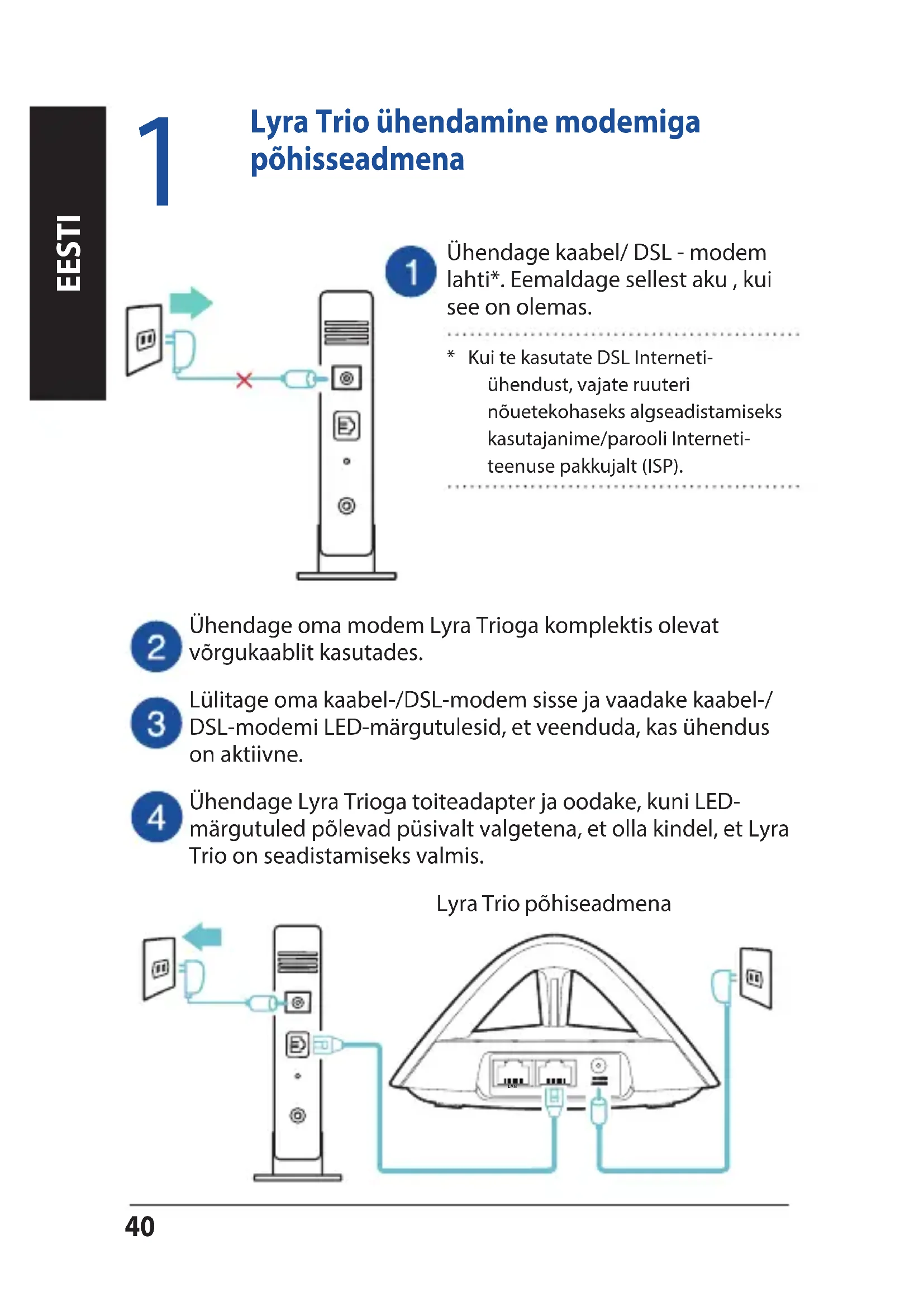

Lyra Trio ühendamine modemiga põhisseadmena

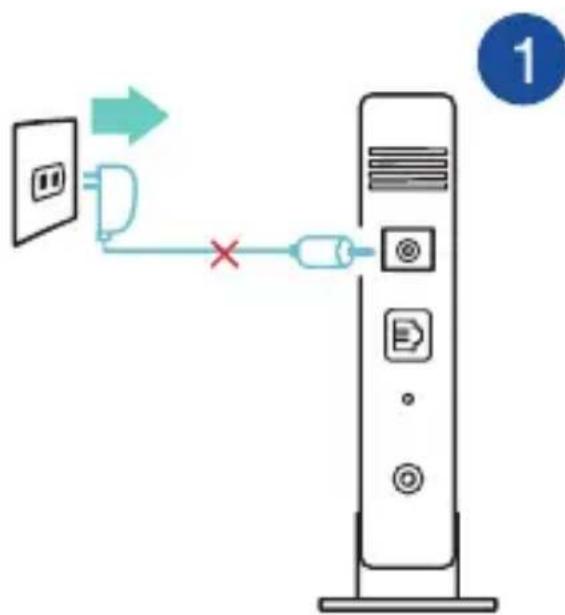

Uhendage kaabel/ DSL - modem lahti*. Eemaldage sellest aku, kui see on olemas.

• Kui te kasutate DSL Interneti-uhendust, vajate ruuterinouetekohaseks algseadistamiseks kasutajanime/parooli Interniti-teenuse pakkujalt (ISP).

2

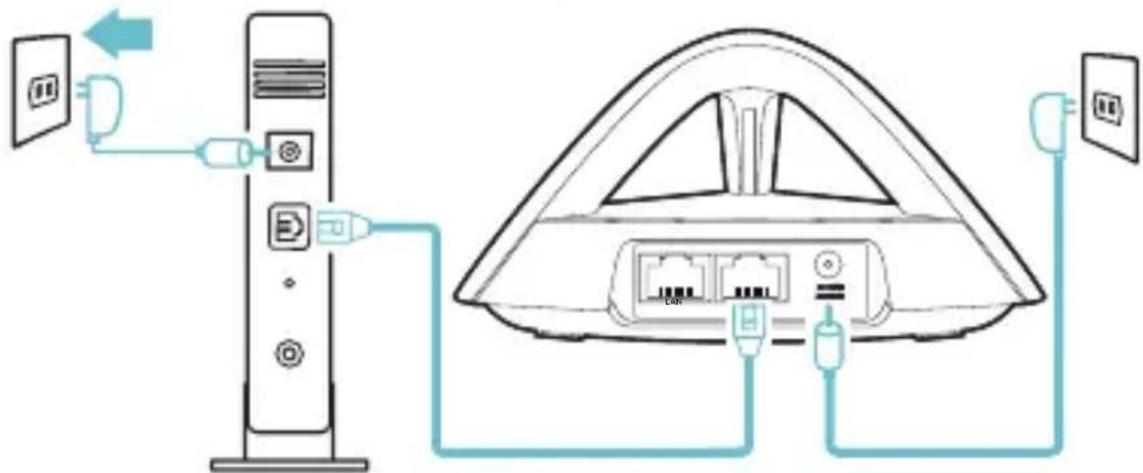

Uhendage omamodemLyra Trioga komplektis olevat vorgukaablit kasutades.

3

Lülitage omä kaabel-/DSL-modem sisse ja vaadake kaabel-/DSL-modemi LED-märgutulesid, et veenduda, kas ühendus on aktivne.

4

Uhendage Lyra Trioga toiteadapter ja oodake, kuni LEDmargutuled polevad pusivalt valgetena, et olla kindel, et Lyra Trio on seadistamiseks valmis.

Lyra Trio pöhiseadmena

2 Lyra Trio WiFi-raadiuühenduse algseadistamine ÜHENDUSVIIS 1 Rakendusprogrammi kasutades

1 Laadige alla ASUS-e tasuta Lyra-rakendus.
2 Käivitage ASUS-e tasuta Lyra-rakendus ja järgige juhiseid järgmisi tingimusi arvestades.

UHENDUSVIIS 2 Web GUI-d kasutades

"ASUS_XX_AMAPS". Avage veebibrauser. Teid suunatakse ASUS-e häälestusviisardisse. Kui seda ei toimu, navigeigerlehele http://router.asus.com.

Lyra Trio pöhiseadmena

3

Teise Lyra Trio lisamine olesasolevasse vorku

ÜHENDUSVIIS 1 Rakendusprogrammi kasutades

1

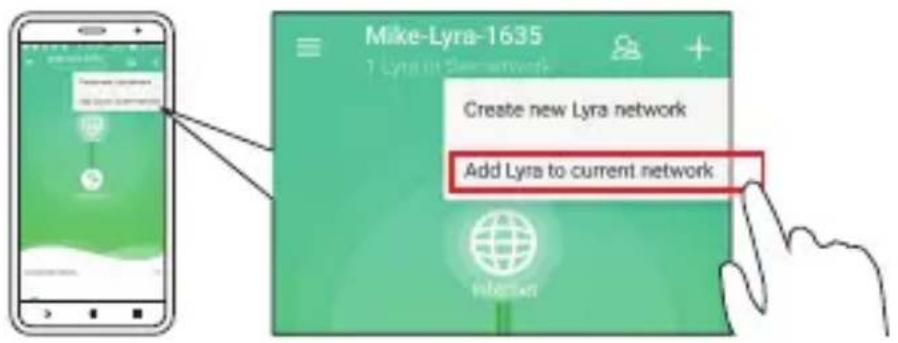

Käivitage Lyra rakendus ja klopsake parempoolses ülanurgas ikooni „+“, seejärel valige Add Lyra to current network (Lisa Lyra olemasolevasse vörku) ja järgige juhiseid.

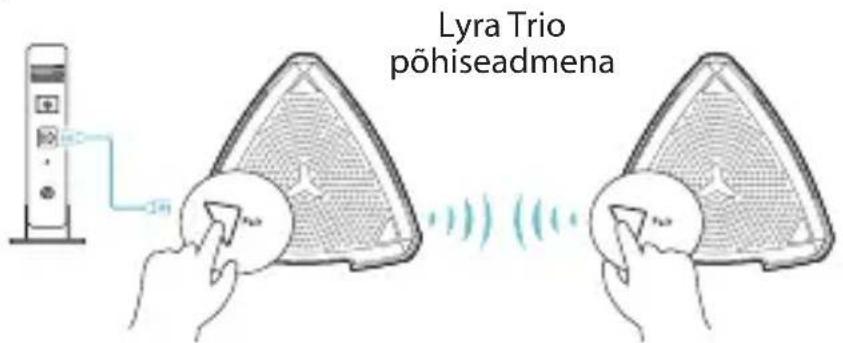

Hoidke all pöhiseadmena ühendatud Lyra Trio nuppu Pair (Paari sidumise), kuni LED-märgutuli hakkab vilkuma roheliselt.

2

Hoidke all teise Lyra Trio nuppu Pair (Paari sidumise), kuni hakkab vilkuma roheline tuli, seejärel jaab see pusivalt põlema helesinisena, mis naitab, et paari sidumine on lõppenud.

• Paari sidumise funktsioon toötab vaid pöhiseadmena modemiga ühendatud Lyra Trio puhul.

• Seadistamisel Web GUI kaudu veenduge, et te seote paari teise Lyra Trio keskuse (keskused) Lyra Trio pöhiseadmega, kasutades paari sidumise nuppu.

Lyra Trio Värv

Heletsuan

Köik on hösti!

Punane

Uhendus peamis e Lyra Trioga on katkenud. Viige see lahemale.

Kollane

Interneti-uhendus on katkenud. Palun kontrollige modemiga uhendatud kaablit.

Pdev valge

Lyra Trio on häälestamiseks valmis. Rakendusega häälestamisel hakkab see vilkuma.

Ohutusmärkused

• Seda seadet võib kasutada ümbritseva keskkonna temperatuuril 0^ C (32°F) kuni 40^ C (104°F).
• Vaadake seadme pöhjal asuvat silti ja veenduge, et teie toiteadapter vastab toitepingele.
• ARGE asetage ebaühtlasele vöi ebastabiilsele pinnale. Kui aku ümbris on kahjustada saanud, poörduge teenindusse.
• ARGE pange või laske kukkuda mingeid esemeid seadme peale ja arge torgake midagi seadme sisse.
• ARGE kasutage seadet vihma kaes ega vedelike ja niiskuse lahedral. ARGE kasutage modemit aikese ajal.
• ARGE katke kinni seadme öhutusavasid, et vältna selle ülekuumenemist.
• ARGE kasutage kahjustunud toitejuhtmeid, lisa-ega välisseadmeid.
• Kui toiteadapter on rikkis, siis arge püdke seda ise parandada. Vötke ühendust kvaliftseeritud hooldustehnikuga või jaemüüjaga.
• Elektrilögi ohu vältimiseks ühendage toitekaabel pistikupesast lahti enne, kui susteemi Ümber paigunate.

Lihtsustud ELi vastavusdeklaratssoon

Käesolevaga kinnitab ASUSTek Computer Inc., et see seade on vastavuses direktiivi 2014/53/EL oluliste nõuete ja teiste asjakohaste sätetega. ELi vastavusdeklaratsiooni tãielik tekst on saadaval aadressil https://www.asus.com/Networking/Lyra-Trio/HelpDesk_Declaration/.

Vastavuse kinnitus ökodisaini direktivile 2009/125/EU

Ökodisaini erinõuetele vastavust testiti kooskõlas määruste (EÜ) nr 1275/2008 ja (EÜ) nr 801/2013 nõuetega. Kui seade on vörku ühendatud ooterežiimis, on selle I/O ja võrguliides unerežiimis ning seetöttu on voimalik, et seade ei toimi nõuetekohaselt. Seadme aratamiseks vajutage Wi-Fi on/off-nuppu, LED on/off-nuppu, lahtestusnuppu või WPS nuppu.

Käesolev seade vastab kontrollimata keskkonnale sātestatud ELi kiirgusnormidele. Antud seadme paigaldamisel ja kasutamisel tuleb arvestada, et see peab jäma radiatorist ja teie kehast vähemalt 20 cm kaugusele.

Köik toorežiimid:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

Teave sageduse, režiimi ja maksimaalse edastatava voimsuse kohta ELis on esitatud allpool:

2412-2472MHz: 19.98dBm; 5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm; 5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm; 2402-2480MHz (LE): 5.59 dBm

Seadet tuleb kasutada ainult sisetingimustes sagedusvahemikus 5150 MHz kuni 5350 MHz.

Adapter tuleb paigaldada seadme lahedusse, kus see on hölpsalt kattesaadav.
