Producttype	Draadloze router
Merk	ASUS
Model	Lyra Trio MAPAC1750
Wi-Fi-technologie	802.11a/b/g/n/ac
Frequentiebanden	2,4 GHz en 5 GHz
Maximaal vermogen (EU) 2,4 GHz	19,98 dBm
Maximaal vermogen (EU) 5 GHz	Tot 29,98 dBm
Netwerkpoorten	1 Gigabit LAN-poort, 1 Gigabit WAN-poort
Connectiviteit	Bluetooth 4.0+ (BLE) voor configuratie
Configuratie	Via de ASUS Lyra-app of webinterface (http://router.asus.com)
LED-indicator	Lichtblauw (alles oké), rood (verbinding verloren), geel (internet verloren), vast wit (klaar voor configuratie)
Mesh-systeem	Ja, ondersteunt het toevoegen van meerdere Lyra Trio-hubs
Bedrijfstemperatuur	0°C tot 40°C
RF-veiligheidsafstand	20 cm (EU), 21 cm (Canada)
Voeding	Netadapter (DC)
Normen	CE, ISED, VCCI
Onderhoud	Reinigen met een zachte, droge doek. Geen chemicaliën gebruiken.
Veiligheid	Volg de waarschuwingen: niet blootstellen aan vocht, ventilatieopeningen niet blokkeren, alleen binnenshuis gebruiken.
ISP-compatibiliteit	Vereist gebruikersnaam en wachtwoord voor DSL-verbindingen
Garantie	Raadpleeg de ASUS-website voor details

Veelgestelde vragen - Lyra Trio MAPAC1750 ASUS

Hoe configureer ik mijn Lyra Trio-systeem?

U kunt het systeem configureren via de gratis ASUS Lyra-app (methode 1) of via de beheerinterface door verbinding te maken met het Wi-Fi-netwerk 'ASUS_XX_AMAPS' en naar http://router.asus.com te gaan (methode 2).

Hoe voeg ik een ander Lyra Trio-apparaat toe aan het netwerk?

Klik in de Lyra-app op het '+' pictogram en vervolgens op 'Lyra-apparaat toevoegen aan huidig netwerk'. U kunt ook de koppelingsknop op het eerste en tweede apparaat gebruiken totdat het lampje continu lichtblauw wordt.

Wat betekenen de kleuren van de LED-indicator?

Lichtblauw: alles in orde. Rood: verbinding tussen hubs verbroken. Geel: internetverbinding verbroken. Vast wit: klaar voor configuratie.

Wat is de aanbevolen veiligheidsafstand?

Houd volgens de regelgeving een minimale afstand van 20 cm (EU) of 21 cm (Canada) aan tussen het apparaat en uw lichaam.

Kan ik de router gebruiken met elke internetprovider?

Ja, maar als u een DSL-verbinding gebruikt, heeft u de gebruikersnaam en het wachtwoord nodig van uw ISP.

Hoe reset ik de router naar fabrieksinstellingen?

Houd de resetknop (Reset) aan de achterkant van het apparaat ongeveer 10 seconden ingedrukt totdat het lampje knippert.

Is de router compatibel met Wi-Fi 6?

Nee, de Lyra Trio MAPAC1750 ondersteunt de normen 802.11a/b/g/n/ac (Wi-Fi 5). Hij is niet compatibel met Wi-Fi 6.

Hoe werk ik de firmware bij?

Firmware-updates worden meestal uitgevoerd via de ASUS Lyra-app of de webinterface. Controleer meldingen in de app of raadpleeg de sectie 'Beheer' van de interface.

Welke poorten zijn beschikbaar op het apparaat?

Het apparaat heeft een WAN-poort voor verbinding met de modem en een LAN-poort voor het aansluiten van een bekabeld apparaat. Beide zijn Gigabit.

Hoe los ik verbindingsproblemen op?

Controleer de lampjes: als het lampje rood is, breng de hubs dichter bij elkaar. Als het geel is, controleer de kabel tussen de modem en de router. Herstart de modem en de router.

GEBRUIKSAANWIJZING Lyra Trio MAPAC1750 ASUS

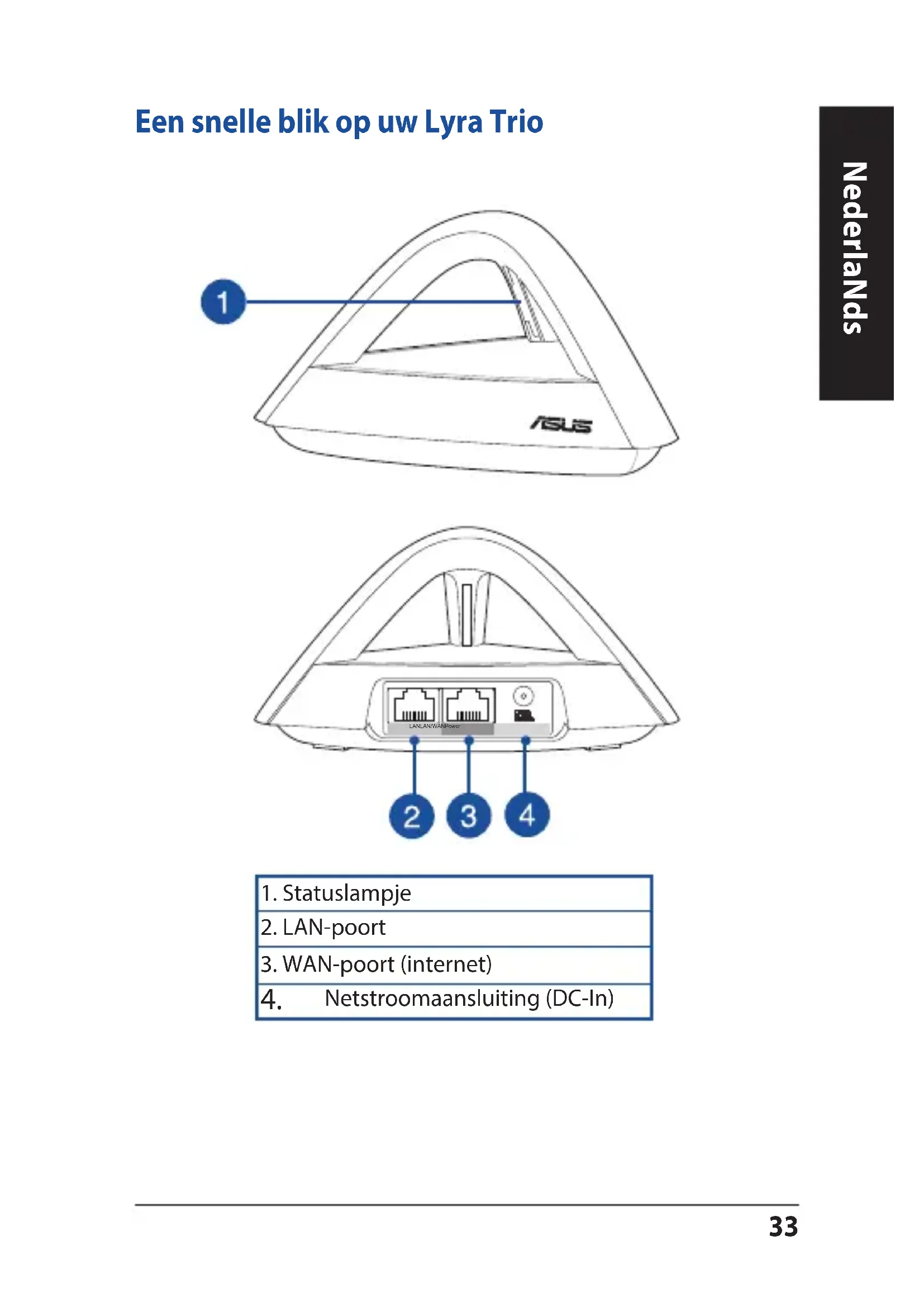

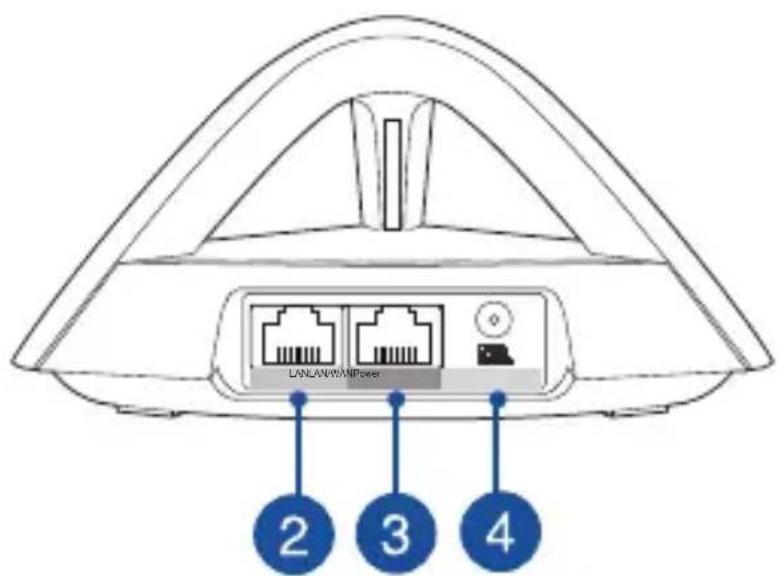

Een snelle blik op uw Lyra Trio

1. Statuslampje

2. LAN-poort

3. WAN-poort (internet)

4. Netstroomaansluiting (DC-In)

1

De primaire Lyra Trio verbinden met de modem

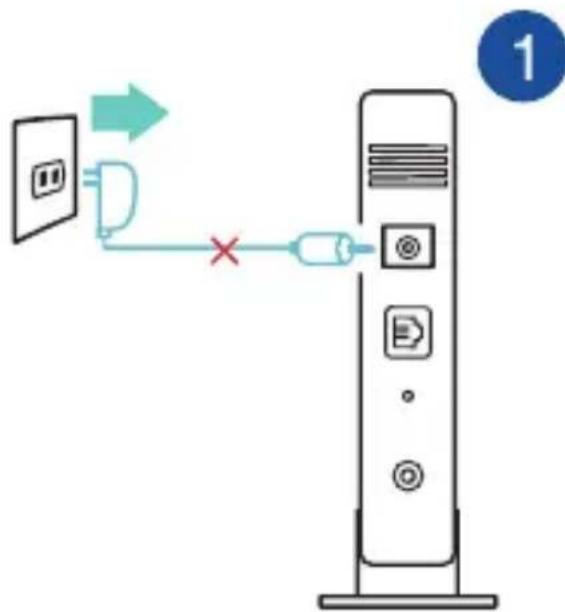

Koppel uw kabel / D S L - modem* los. Verwijder de batterij als er een is.

• Als u DSL voor internet gezruikt, zult u een gezruikersnaam/wachtwoord van uw internetprovider nodig hebben om de router correct te configureren.

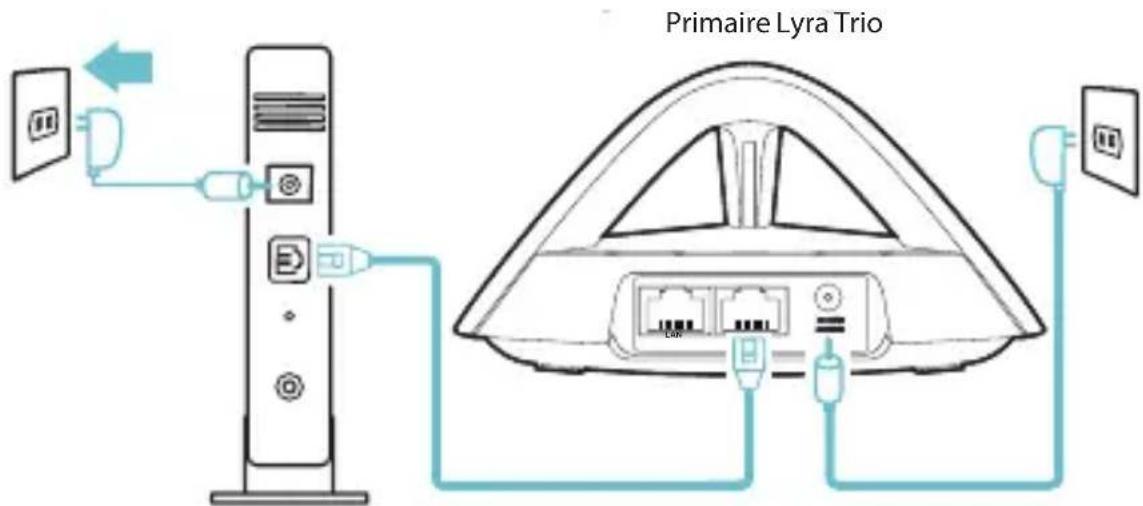

Verbind uw modem met Lyra Trio met de meegeleverde netwerkkabel.

Schakel uw kabel-/DSL-modem in en controller de LED-lampen van uw kabel-/DSL-modem om te zien of de aansluiting actief is.

Sluit de voedingsadapter aan op de Lyra Trio en wacht tot de LED's effen wit worden om zeker te zijn dat uw Lyra Trio maar is voor de instelling.

2

Uw Lyra Trio-wifisystem instellen

METHODE 1 Via app

Download de gratis ASUS Lyra-app.

2 instructies in slechts enkele momenten.

• Zorg dat uw apparaat BLE, Bluetooth 4.0 of hoger ondersteunt.

METHODE 2 Via de grafische webinterface

1 Open een webbrowser. U wordt omgeleid maar de ASUS Setup Wizard (Wizard ASUS-instelling) Indien Niet, navigeert u�http://router.asus.com.

Primaire Lyra Trio

3

Ander Lyra Trio toevoegen aan het huidige network

METHODE 1 Via app

1

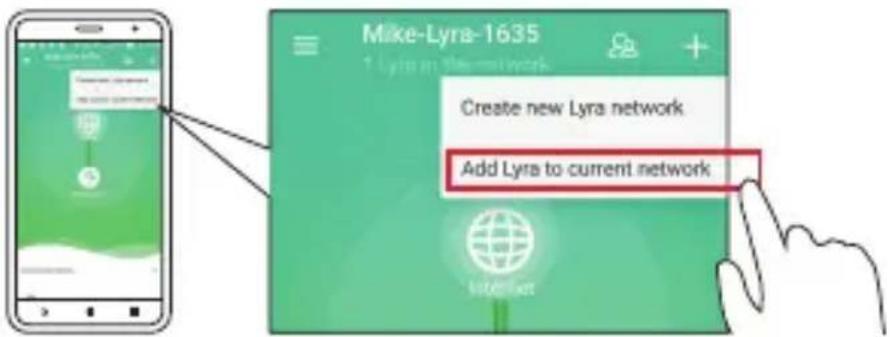

Start de Lyra-app en klik in de rechterbovenhoek op het pictogram "+" en kies dan voor Add Lyra to current network (Lyra toevoegen aan huidig netwerk) en volg de te voltooien instructies.

METHODE 2 Via de knop Koppelen

1

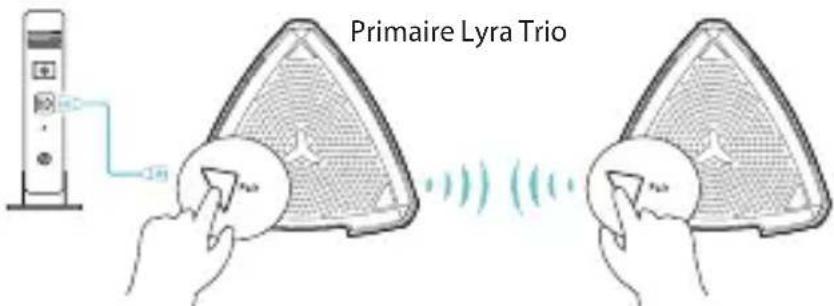

Druk op de knop Pair (Koppelen) in de primaire Lyra Trio tot de LED groen begint te knipperen.

2

Druk op de knop Pair (Koppelen) op de tweede Lyra Triot tot de LED groen begint te knipperen en daarna effenlicht cyaan worden, wat aangeeft dat het koppelingsproces is voltooid.

• De koppelfunctie werkkt alleen als het primaire Lyra Trio-apparaat aangesloten is op de modem.

• Tijdens het instellen via Web GUI要去 u ervoor zorgen dat u andere Lyra Trio-hub(s) koppelt met het Primary Lyra Trio via de knop Koppelen.

Kleuren van Lyra Trio

Licht cyaan

Alles is goed!

Rood

Verbinding met de primaire Lyra Trio verloren . PlaatsdezeDICter.

geel

Verbinding met internet is verbroken. Controleerde kabel die op uw modem is aangesloten.

Effen wit

Lyra Trio is gereed voor het instellen. Het lampje zal knipperen wonneer de instelling met de app word tuitgevoerd.

Veiligheidsinformatie

• Gebruik dit product in omgevingen met omgevingstemperaturen:tussen 0^ (32^) en 40^ (104^)
• Raadpleeg het typeplaatje op de onderkant van uw product en controllerer of uw voedingsadapter voldoet aan dit type.
• NIET op onegale of instabiele werkoppervlakken plaatsen. Als de behuizing beschadigd is geraakt, dient u hulp bij onderhoud hulp te zoeken.
• Plaats ofThat GEEN objecten vallen bovenop het product en schuif geen vreemde objecten in het product.
• NIET in de buurt van vloeistoffen, regen of vocht bloatstellen of gebruiken. NIET de modemijdens onweer gebruiken.
• Dek de uitlaatopeningen van het product NIET AF zodate het systemeer Niet oververhit raakt.
• NIET de ventilatieopengingen van de Desktop PC afdekken, om oververhitting van het systeme te voorkomen.
• Als de netvoeding is beschadigd, mag u niet proberen het zich te repareren. Neem contact op met een bevoegde servicemonteur of uw handelaar.
• Verwijder, voordat u het system verplaatst, de stroomkabeluit de contactdoos om elektrische schok te vermijden.

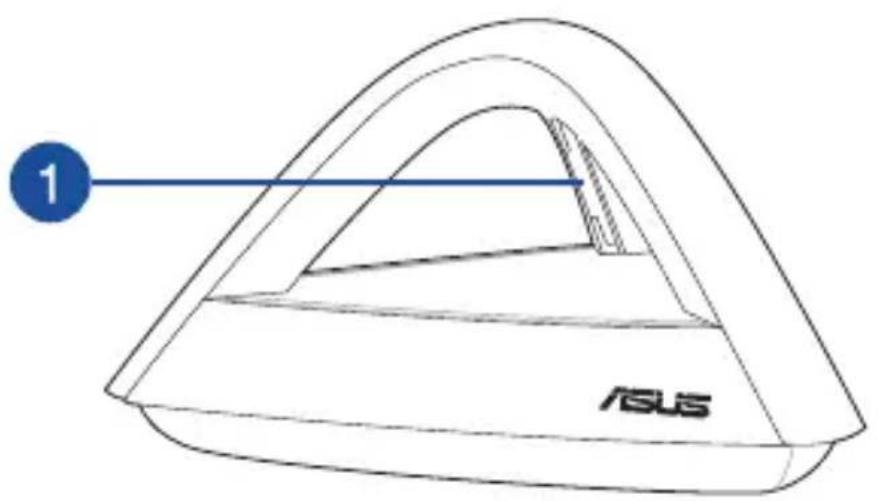

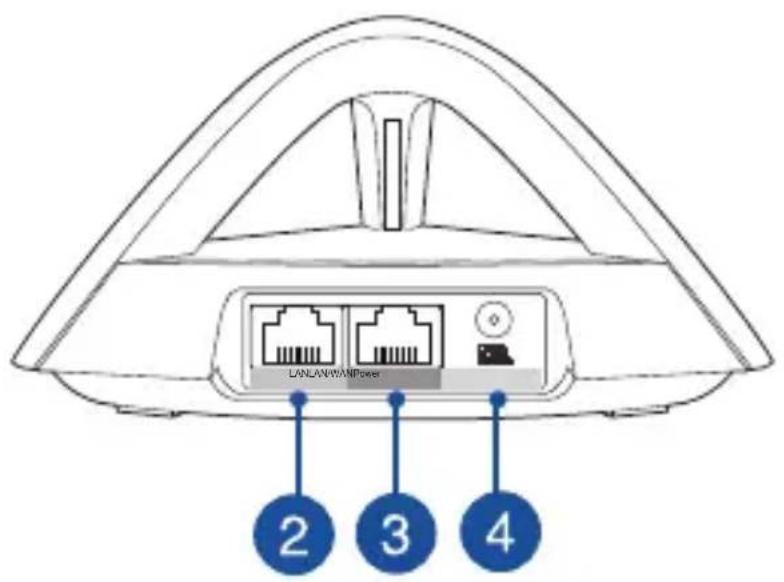

Kiire pilguheit ruuterile Lyra Trio

1. Oleku LED-märgutuli

2. LAN port

3. WAN port (Internet)

4. Toitepesa (DC-IN)

1

Vereenvoudigde EU-conformiteitsverklaring

ASUSTek Computer Inc. verklaart dat dit apparaat in overeenstemming is met de essentiele vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU. Volledige tekst EU-conformiteitsverklaring is beschikbaar op https://www.asus.com/Networking/Lyra-Trio/HelpDesk_Declaration/.

Conformiteitsverklaring voor Ecodesign Richtlijn 2009/125/EG

Testen van vereisten van ecodesign overeenkomstig (EG) nr. 1275/2008 en (EU) nr. 801/2013 zijn uitgevoerd. Wanner het apparaat in de modus Stand-by in network staat, staan de I/O en netwerkinterface in de slaapstand en werken wellicht nicht goed. Om het apparaat uit de slaapstand te halen, drukt u op de knop Wi-Fi aan/uit, LED aan/uit, reset of WPS.

Deze apparatuur voldoet aan EU-limieten voorblootstelling aan straling als uiteengezet voor een onbeheerste omgeving. Deze apparatuur要去 worden geinstalleerd en bediend met een minimumafstand van 20 cm:tussen de radiator en uw lichaam.

Alle bedrijfsmodi:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

De frequently, modus en het afgeveen maximumvermogen in de EU worden hieronder vermeld:

2412-2472MHz: 19.98dBm; 5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm; 5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm; 2402-2480MHz (LE): 5.59 dBm

Het apparaat is beperkt tot alleen binnengebruik bij werkinq in het frequentiebereik van 5150 tot 5350 MHz.

De adapter moet zich in de buurt van het apparaat bevinden en要去 gemakkelijk toegankelijk়.
