Produkto tipas	Belaidis maršrutizatorius
Prekės ženklas	ASUS
Modelis	Lyra Trio MAPAC1750
Wi-Fi technologija	802.11a/b/g/n/ac
Dažnių juostos	2,4 GHz ir 5 GHz
Maksimali galia (ES) 2,4 GHz	19,98 dBm
Maksimali galia (ES) 5 GHz	Iki 29,98 dBm
Tinklo prievadai	1 Gigabit LAN prievadas, 1 Gigabit WAN prievadas
Jungiamumas	Bluetooth 4.0+ (BLE) konfigūravimui
Konfigūravimas	Per ASUS Lyra programėlę arba žiniatinklio sąsają (http://router.asus.com)
LED indikatorius	Šviesiai mėlyna (viskas gerai), raudona (prarastas ryšys), geltona (prarastas internetas), pastoviai balta (paruošta konfigūravimui)
Tinklinė (Mesh) sistema	Taip, palaiko kelių Lyra Trio mazgų pridėjimą
Darbo temperatūra	0°C iki 40°C
RF saugos atstumas	20 cm (ES), 21 cm (Kanada)
Maitinimas	Tinklo adapteris (DC)
Standartai	CE, ISED, VCCI
Priežiūra	Valykite minkšta, sausa šluoste. Nenaudokite cheminių priemonių.
Saugumas	Laikykitės įspėjimų: nelaikykite drėgmėje, neužkimškite ventiliacijos angų, naudokite tik patalpose.
Tiekėjo (ISP) suderinamumas	Reikalingas vartotojo vardas ir slaptažodis DSL ryšiams
Garantija	Išsamesnę informaciją rasite ASUS svetainėje

Dažnai užduodami klausimai - Lyra Trio MAPAC1750 ASUS

Kaip sukonfigūruoti Lyra Trio sistemą?

Sistemą galima konfigūruoti per nemokamą ASUS Lyra programėlę (1 būdas) arba per valdymo sąsają prisijungus prie Wi-Fi 'ASUS_XX_AMAPS' ir nueinant į http://router.asus.com (2 būdas).

Kaip pridėti kitą Lyra Trio įrenginį prie tinklo?

Per Lyra programėlę spustelėkite '+' piktogramą, tada 'Pridėti Lyra įrenginį prie esamo tinklo'. Taip pat galite naudoti susiejimo mygtuką ant pirmojo ir antrojo įrenginio, kol indikatorius taps pastoviai šviesiai mėlynas.

Ką reiškia LED indikatoriaus spalvos?

Šviesiai mėlyna : viskas gerai. Raudona : prarastas ryšys tarp mazgų. Geltona : prarastas interneto ryšys. Pastoviai balta : paruošta konfigūravimui.

Koks rekomenduojamas saugos atstumas?

Pagal reglamentus, laikykitės mažiausiai 20 cm (ES) arba 21 cm (Kanada) atstumo tarp įrenginio ir jūsų kūno.

Ar galiu naudoti maršrutizatorių su bet kuriuo interneto paslaugų teikėju?

Taip, bet jei naudojate DSL ryšį, jums reikės jūsų IPT pateikto vartotojo vardo ir slaptažodžio.

Kaip atstatyti maršrutizatorių į gamyklinius nustatymus?

Paspauskite atstatymo mygtuką (Reset) įrenginio gale maždaug 10 sekundžių, kol indikatorius pradės mirksėti.

Ar maršrutizatorius suderinamas su Wi-Fi 6 standartu?

Ne, Lyra Trio MAPAC1750 palaiko 802.11a/b/g/n/ac (Wi-Fi 5) standartus. Jis nesuderinamas su Wi-Fi 6.

Kaip atnaujinti programinę įrangą?

Programinės įrangos naujinimai dažniausiai atliekami per ASUS Lyra programėlę arba žiniatinklio sąsają. Patikrinkite pranešimus programėlėje arba sąsajos skiltyje 'Administravimas'.

Kokie prievadai yra prieinami įrenginyje?

Įrenginyje yra plataus tinklo (WAN) prievadas ryšiui su modemu ir vietinio tinklo (LAN) prievadas laidiniam įrenginiui prijungti. Abu yra Gigabit.

Kaip spręsti ryšio problemas?

Patikrinkite indikatorius: jei indikatorius raudonas, priartinkite mazgus. Jei geltonas, patikrinkite kabelį tarp modemo ir maršrutizatoriaus. Perkraukite modemą ir maršrutizatorių.

NAUDOJIMO INSTRUKCIJA Lyra Trio MAPAC1750 ASUS

Atjunkite mai tinimo kabeli / DSL modema* nuo tinklo. Sumontuokite baterija, jeigu jinaudiojama.

• Jei naudojate DSL internetui, norint tinkamai konfigūruoti savo kelvedj, Jums prireiks naudotojo vardo ir slaptažodžio; jú teiraukitès savo interneto paslaugu teikéjo (ISP).

2

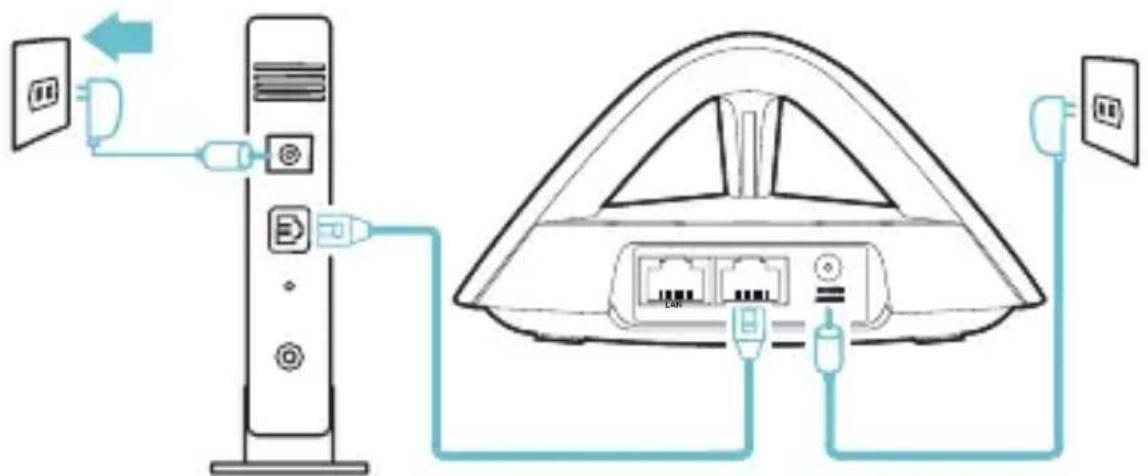

Savo modema prie "Lyra Trio" irenginio prijunkite pateiktuoju tinklo kabeliu.

3

ljunkite kabelj / DSL modema ir patikrinkite saver kabelio/ DSL modemo šviesinius indicatorius (LED) ir jsitikinkite, kad ryšys yra suaktyvintas.

4

Prijunkite maitinimo adapteri prie „Lyra Trio" jrenginio ir palaukite, kol pradès nepertraukiamai šviesti šviesos diodai, kad Jusu „Lyra Trio" jrenginys butu tinkamai paruošas sārankai.

Pagrindinis, Lyra Trio "jrenginys

2

"Lyra Trio" i'renginio „Wi-Fi“ sistemas sąanka

1 METODAS Naudojantis programme

1 Atsisiuskite nemokama programèle „ASUS Lyra".
2 Irenginyje ir vos po keliu akimirku vykdykite pateikiamus nurodymus.

Google play

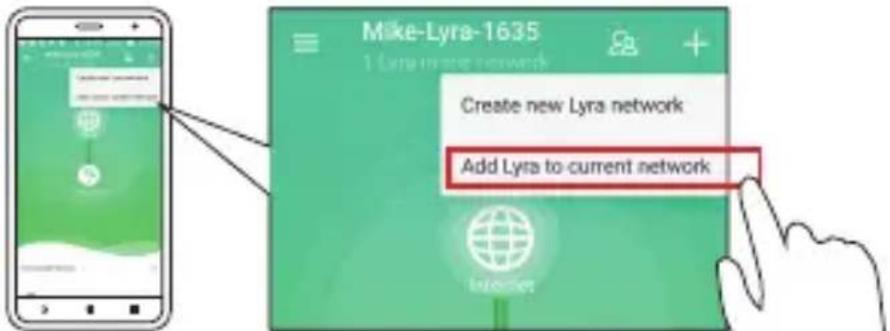

Paleiskite programèle „Lyra" ir spustelekite viršutiniame desinajame kampe esanciä, +“ piktograma, paskui pasirinkite „Add Lyra to current network" (Prideti „Lyra" prié esamo tinklo) ir pabaikite nustatyma, vykdydami pateikiamus nurodymus.

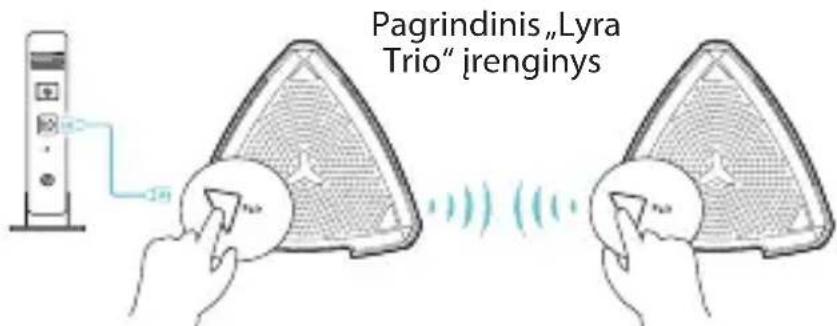

2 METODAS Naudojant mygtuka „susieti"

1

Pagrindiniame „Lyra Trio" i'renginyje laikykite nuspaude mygtukaj „Pair" (susieti), kol pradès mirkseti Žalias šviesos diodas.

2

Antrame „Lyra Trio" jrenginyje laikykite nuspaude mygtuka „Pair" (susieti), kol pradès mirkseti Žalias šviesos diodas, o paskui pradès šviesti melsvai, rodydamas, kad susiejimo procesas yra baigtas.

• Susiejimo funkcjja veikia prijungus pagrindini „Lyra Trio" i'renginji prie modemo.

• Kai sārankā atliekate naudodamiesi interneto sāsaja, kitā „Lyra Trio" kelvedj (-džius) butinai susiekite su pirminiu „Lyra Trio" naudodami mygtukā „Pair" (susieti).

"Lyra Trio" spalvos

Šviesiažydra

Viskas gerai!

Raudona

Nutruko ry'sys su pagrindiniu „Lyra Trio " jrenginiu. Patraukite arcaiu.

Geltonas

Nutruko interneto ryšys. Patikrinkite kabelj, prijungtaj prie modemo.

Šviečia balta spalva

"Lyra Trio" jrenginys nustatymui. Vykdant nustatyma naudojant programèle, ji pradès mirkseti.

Saugos pranešimai

• Naudokités šiuo gaminiu tik esant 0^ (32°F)-40 °C (104°F) aplinkos oro temperaturai.
• Žr. techniniú charakteristiku etikete, esanci gaminio apacioje, ir jsitikinkite, ar maitinimo adapteris atitinka tas charakteristikas.
• NESTATYKITE ant nelygiu ar nestabiliu darbiniu pavirsiu. Kreipkites pagalbos, jei pazeidete korpusa.
• NEDEKITE ant virsaus, neužmeskite arba nekiškite j gaminj pašaliniu daiktu.
• NENAUDOKITE dregnoje vietoje, šalia skysciu, kur yra dregna, neleiskite aplyti. NENAUDOKITE modemo per elektros audras.
• NEUZDENKITE gaminio ventilaciños angu, kad sistemas neperkaisty.
• NENAUDOKITE pažeistu maitinimo laidu, priedu ar kitu periferiniu jrenginiu.
• Jei adapteris sugestu, nebandykite jo remontuoti patys. Kreipkites j kvalifikuota meistra arba pardavèja.
  Noredami isvengti elektros smugio pavojaus, pries perkeldami sistemas kitayieta, atjunkite maitinimo kabelnuo elektros lizdo.

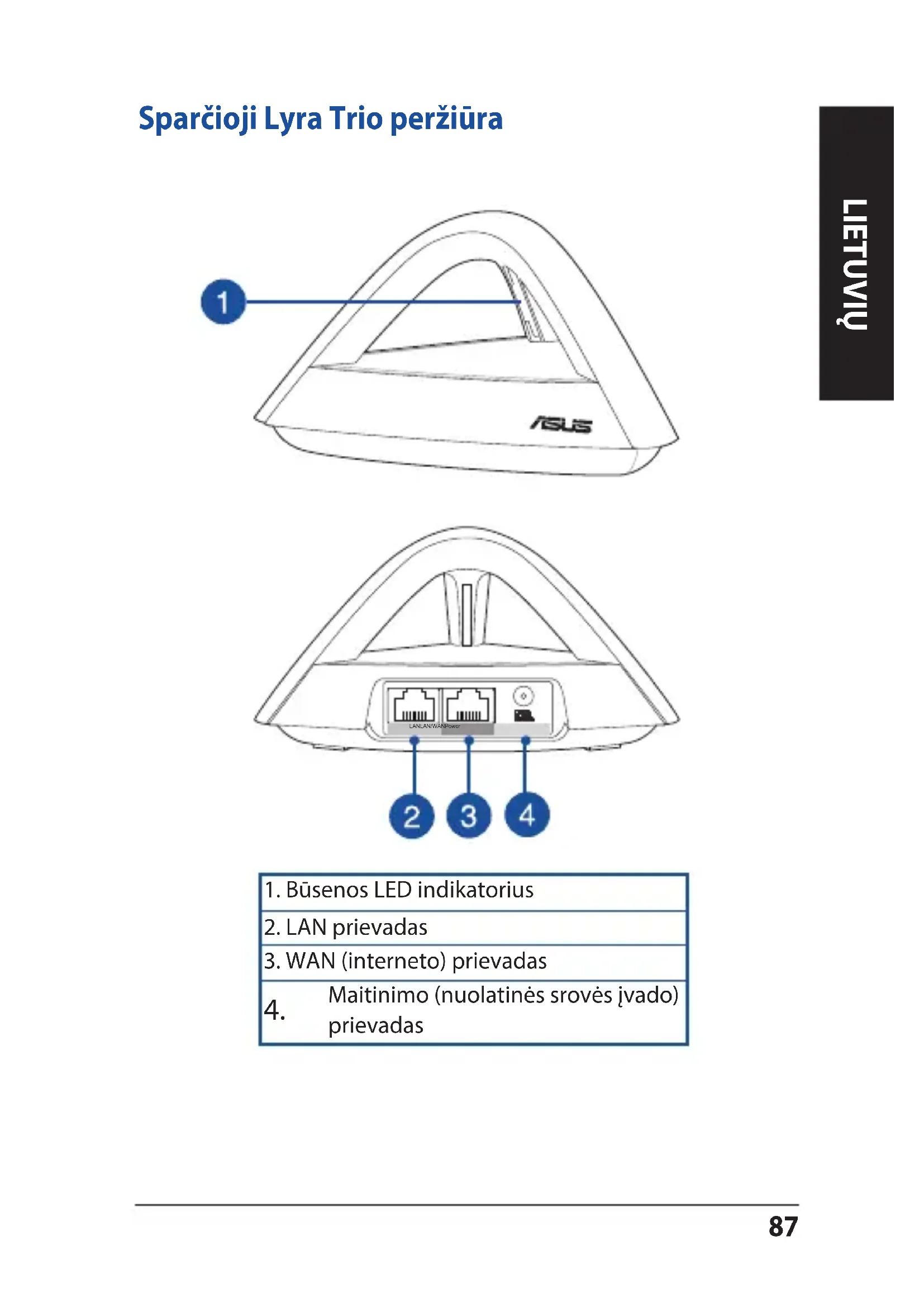

Iss Lyra Trio apraksts

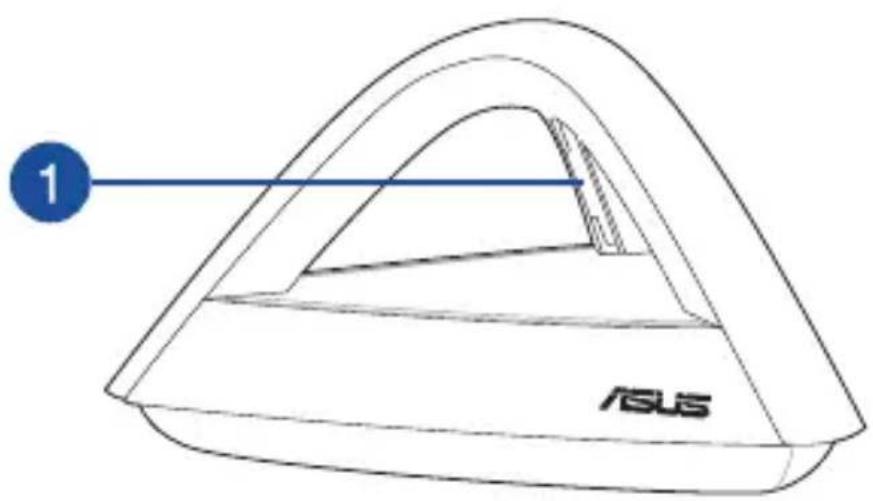

1. Statusa LED indicators

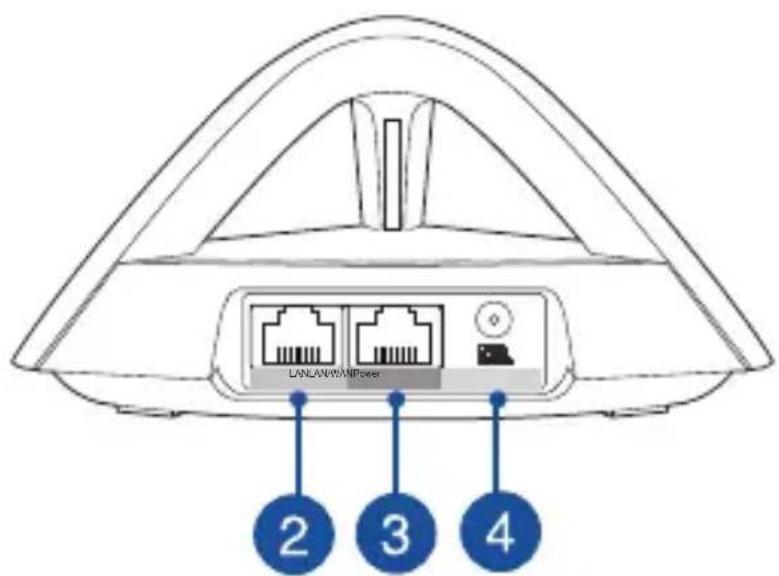

2. LAN pieslēgvieta

3. WAN (interneta) pieslēgvieta

4. Strāvas (DC-IN) osta

1

Šiame dokunte bendrové „ASUSTek Computer Inc.” pareškia, kad šis prietaisas atitinka pagrindinius reikalavimus irKitas susijusias Direktyvos 2014/53/EB nuostatas. Visç ES atitikties deklaracijos tekstá rasite https://www.asus.com/Networking/Lyra-Trio/HelpDesk_Declaration/.

Ekologinio Projektavimo direktyvos 2009/125/EB atitikties deklaracija

Atliktas ekologinio projektavimo reikalavimug pagal (EB) Nr. 1275/2008 ir (ES) Nr. 801/2013 atitikimo patikrinimas. Kai prietaisas yra prijungtas prie tinklo ir veikia budejimo rezimu, jo jjungimo / isjungimo ir tinklo sasa jeivka miego rezimu ir negali tinkamai veikti. Noredami pažadinti prietaisa, paspauskite „Wi-Fi“ jjungimo / isjungimo, šviesos diodo jjungimo / isjungimo, nustatymo iš naujo arba WPS mygtuka.

Ši jranga atitinka ES radiacijos poveikio ribas, nustatyas nekontroliuojamai aplinkai. Ši prietaisā reikia statyti ir naudoti ten, kurjis butu bent 20 cm atstumu nuo jusu kūno.

Visi operaciniai režimai:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

Dažnis, režimas ir maksimali signalu siuntimo galia ES nurodyta toliau:

2412-2472MHz: 19.98dBm; 5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm; 5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm; 2402-2480MHz (LE): 5.59 dBm

Ši jrenginj galima naudoti tik patalpoje, kaijis veikia 5150-5350 MHz dažniu diapazone.

Adapteris privalo buti jrengtas salia jrenginio irjis turi buti lengvai pasiekiamas.
