Acoustimass 5 Series V - Colunas BOSE - Manual de utilização gratuito

Tipo de produto	Sistema de alto-falantes estéreo com módulo Acoustimass
Marca	Bose
Modelo	Acoustimass 5 Series V
Potência recomendada do amplificador	10 a 200 watts por canal
Impedância	4 a 8 ohms
Tecnologia	Acoustimass (graves profundos) e Direct/Reflecting
Número de alto-falantes	2 alto-falantes satélite + 1 módulo Acoustimass
Posicionamento do módulo Acoustimass	Contra uma parede, a 1,5 m do canto, em superfície plana e estável
Distância entre alto-falantes	1 a 4,6 metros
Distância mínima de televisores	0,6 m para o módulo, 15 cm para os alto-falantes (tubos de raios catódicos)
Tipo de conexão	Fios de alto-falante sem plugues (terminais de parafuso)
Proteção automática	Sim, circuito de proteção contra sobrecargas
Compatibilidade	Amplificadores ou amplificadores sintonizadores estéreo
Opções de montagem dos alto-falantes	Parede, suporte de mesa, suporte de chão (kits vendidos separadamente)
Manutenção	Pano macio e seco, aspirador de baixa potência para as grades
Precauções	Não usar solventes, produtos químicos ou aerossóis
Conteúdo da caixa	Módulo Acoustimass, 2 alto-falantes (Direct/Reflecting série II), 2 fios de alto-falante, 2 cabos de alto-falante, 2 pés de borracha
Garantia	Garantia limitada (consulte as condições no site da Bose)

Perguntas frequentes - Acoustimass 5 Series V BOSE

Como instalar o módulo Acoustimass?

Coloque o módulo sobre seus pés de borracha contra uma parede, a 1,5 m de um canto. Deixe pelo menos 50 mm entre a abertura e a parede. Afaste-o pelo menos 0,6 m de uma televisão.

Como conectar os alto-falantes ao módulo Acoustimass?

Use os cabos de alto-falante fornecidos. Insira o plugue L no alto-falante esquerdo (etiqueta para baixo) e o plugue R no direito. Conecte a outra extremidade aos terminais OUTPUTS TO CUBE SPEAKERS L e R no módulo.

Como conectar o módulo Acoustimass ao amplificador?

Conecte os fios de alto-falante sem plugues aos terminais INPUTS FROM AMP OR RECEIVER no módulo. Respeite as polaridades: fio com anel no positivo (vermelho), fio liso no negativo (preto). Conecte a outra extremidade aos terminais de alto-falante do amplificador.

Qual potência de amplificador é recomendada?

O sistema é compatível com amplificadores de 10 a 200 watts por canal, com impedância de 4 a 8 ohms.

O que fazer em caso de ausência de som ou som distorcido?

Desconecte o amplificador e teste o módulo com outro amplificador funcional. Verifique todos os cabos e as polaridades. Consulte a seção 'Resolução de problemas' do manual.

Como verificar os canais de um amplificador defeituoso?

Desconecte os cabos e reconecte o cabo L do módulo aos terminais direito do amplificador. Ajuste o balanço para a direita. Se o som do alto-falante esquerdo se tornar correto, o canal esquerdo do amplificador está provavelmente com defeito. Repita para o outro canal.

Como limpar o sistema?

Use um pano macio e seco. Para as grades, um aspirador de baixa potência. Não use solventes, produtos químicos ou aerossóis. Evite que líquido entre nas aberturas.

Posso usar outros suportes além dos fornecidos?

Não, use apenas os suportes Bose recomendados (de parede, suportes de mesa ou de chão) disponíveis separadamente.

O que significa a função de proteção automática?

Em volume alto, um circuito de proteção reduz ligeiramente o volume para evitar danos ou sobrecarga. Não ultrapasse esse nível.

Onde encontrar o número de série?

O número de série está no painel de conexão do módulo Acoustimass. Anote-o e guarde sua fatura com o manual.

MANUAL DE UTILIZADOR Acoustimass 5 Series V BOSE

Informações regulantes

C

Es e i a t o a p s r t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

A Bose Corporation declares pela presente que este prodco est de acdo com os requisitos essenciais, bem como outras provisoes relevantes, da Direiva 1999/5/EC e todos osculos requisitos de direlitas aplicacoes da Unio Europeia. O texto completo da Declaracao de Conformidade encastra-se em www.Bose.com/compliance.

Nomes e Conteudos de Substâncias ou elementos tóxicos ou perigosos
Nome da peça	Substâncias e elementos tóxicos ou perigosos
	Chumbo (Pb)	Mercurio (Hg)	Cádmio (Cd)	Hexavalente (CR(VI))	Bifenilos polibromados (PBB)	Éter difenário polibromado (PBDE)
Placas de circuitos integrados X00000
Peças metallicas X00000
Peças de plácico 000000
Alto-falantes X00000
Cabos X00000
0: Indica que esta substência tóxia ou perigosa contida em todos os materiais homogêneos está boa abaixo do limite em SJ/T 11363-2006.
X: Indica que esta substência tóxia ou perigosa contida em pouco menos um dos materiais homogêneos realizados{nesta peça está acima do limite em SJ/T 11363-2006.

©2015 Bose Corporation. Nenhuma parte于此documento pode ser reproduzida, modificada, distribuía ou utilizesde qualquer othera forma sem uma autorização por escrito.

2-Portugues

Indices

Introdução

Sobre seu Sistema de alto-falantes estéreo Bose Acoustimass 4

4

Desembalando oistema 4

Configuração

Diretrizes de posicionamento 5

Exemplo de colocacao do systema 5

Conexao dos alto-falantes ao modulo Acoustimass 6

Montagem dos alto-falantes 6

Conectando o modulo Acoustimassao seu receptor ou amplificador 7

Antes de connectar seu receptor ou amplificador 7

Verificacao do systema 7

Entenda a protecao automatica do systema 7

Cuidados e manutenção

Verificacao dos canais de alto-falante do receptor ou amplificador 8

Limpeza 8

Servico de atendimento ao cliente 8

Garantia limitada 8

Informações Tecnicas

Compatibilidade 9

Recomendações de fios 9

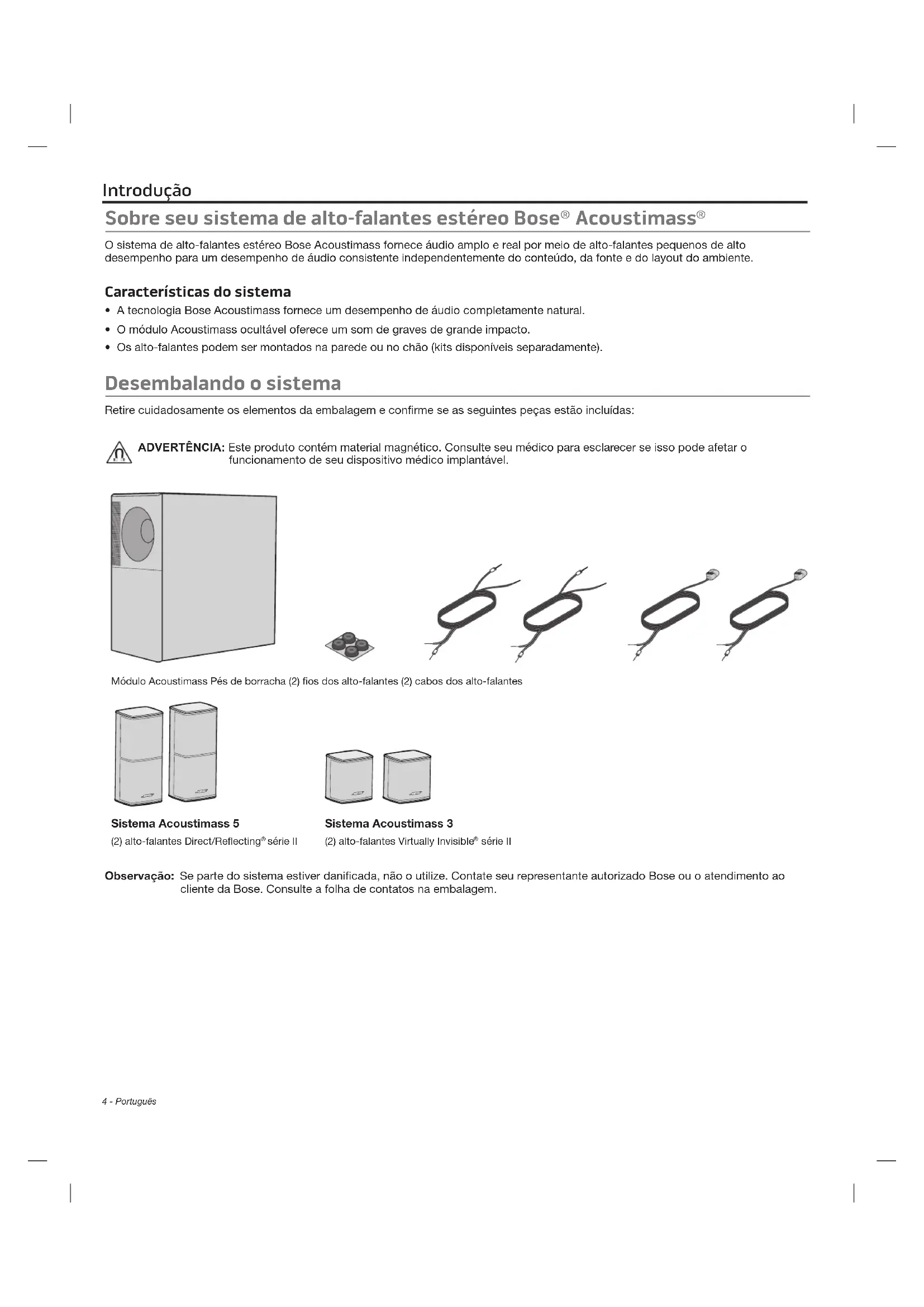

Introdução

Sobre seu Sistema de alto-falantes estéreo Bose Acoustimass

Oistema de alto-falantes estereo Bose Acoustimass fornece audio amplo e real por meio de alto-falantesesionos de alto desempenho para um desempenho de audio consistente independente do conteudo, da fonte e do layout do ambiente.

\section*{Caracteristicas do sistemas}

• A Tecnologia Bose Acoustimass fornece um desempenho de audio completeness natural.
• O modulo Acoustimass ocultável oferece um som de graves de grande impacto.
• Os alto-falantes podem ser montados na parede ou no chão (kits disponíveis separadamente).

Desembalando o Sistema

Retirecretuidadosamente os elementos da embalagem e confirmre se as seguientes peças estao inclidas:

ADVERTÉNCIA: Este produit contém material magnétique. Consulte seu Médico para esclarecer se isso pode afetar o acontecimiento de seu dispositivo Médico implantével.

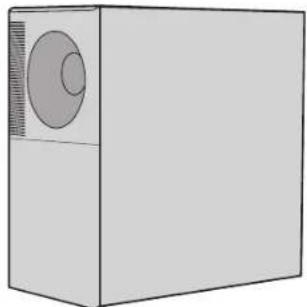

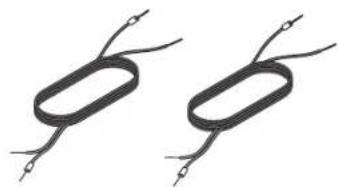

Modulo Acoustimass Pés de borracha (2) flos dos alto-falantes (2) cabos dos alto-falantes

Sistema Acoustimass 5

(2) alto-falantes Direct/Reflecting* série II

Sistema Acoustimass 3

(2) alto-falantes Virtually Invisible^® série II

Observação: Se parte doSYSTEMA estiver danificada, não outilize. Contate seurepresentante autorizzato Bose ou o atendimento ao cliente da Bose.Consulte a folha de contatos na embalagem.

Diretrizes de posicionamento

Colque o sistema fora e afastado de armarios de metal, longe de quaisquer outros componentes de audio/video e fontes diretas de calor.

Módulo Acoustimass®

• Coloque o MODULE de pé, com os pés de borracha, em uma parede dentro de 1,5 m do canto. ParaLERar o grave, aproxime o MODULE de um canto.• Escolha uma superficie estavel e nivelada. A vibração pode fazer com que o MODULE se mova, especialmente em superficies lisas como mamore, vidro oumadeira altaente polida.• Deixe no minimum 50 mm de espaço entre a abertura e a parede.• Coloque-os apto menos 0,6 m de qualquer TV para fazer interferências magnéticas na imagem da TV. Afaste-o um pouco mais se notar interFERências.

Alto-falantes • Mantenhahuma distância de 1 a 4,6 m entre os alto-falantes.Mantenhahos alto-falantes apto menos 15 cm longe de qualquer TV de CRT (tubo de imagem).

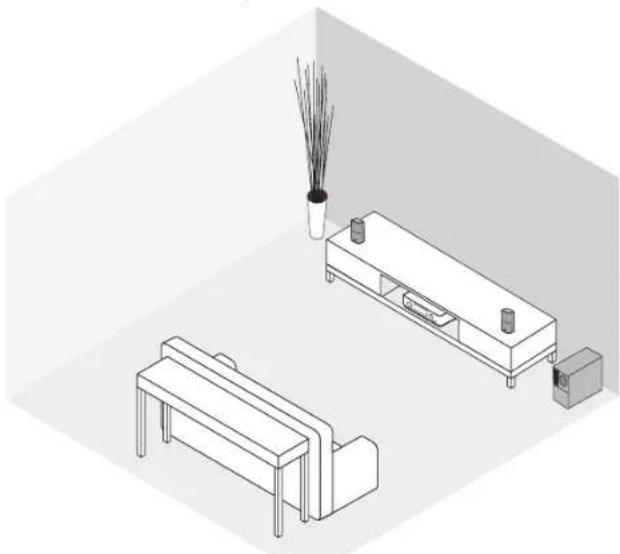

Exemplo de colocacao do Sistema

Sistema Acoustimass 5

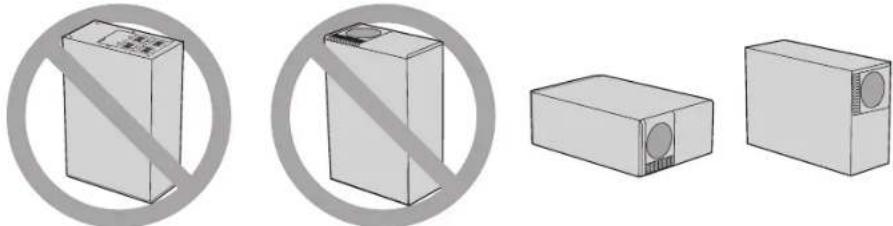

Observação: Acople os pés de borracha ao modulo Acoustimass para proteger o chão.

CUIDADO: Não apoie o MODULE Acoustimass na suarente ou no paine traseiro durante o uso.

Configuração

Conexão dos alto-falantes ao modulo Acoustimass

Use os bois cabos fornecidos para conectar os alto-falantes ao modulo Acoustimass.

CUIDADO: Desligue e desconecte da��ada todos os componentes antes de fazer as conexoes.

1. Insira o plugged L do cabo do alto-falante esquerdo no alto-falante esquerdo com a etiqueta virada para baixo.
2. Insira o plugged R do cabo do alto-falante direito no alto-falante direito com a etiqueta virada para baixo.

Sistema Acoustimass 3

Sistema Acoustimass 5

CUIDADO: Não concece seu amplificador ou receptor diretamente aos alto-falantes. Conecte os alto-falantes ao modulo Acoustimass para evitar danos aoSYSTEMA.

1. Connecte a outra extremidade do cabo do alto-falante esquerdo ao terminal L (esquerdo) OUTPUTSTO CUBE SPEAKERS do pailel de connectores do modulo Acoustimass.

A. Insira o fio marcado no terminal positivo (+) (com a marca vermelha).
B. Insira o fio não marcado no terminal negativo (-) (com a marca preta).

1. Repita a etapa 3 para o cabo do alto-falante direito, conectando seuos fios ao terminal R (direito).

Montagem dos alto-falantes

Vocé pde colocar os alto-falantes do systema em suportes de parede, de mesa ou de chao. Vocé tambem pode usar fio de alto-falante adiconl e um conector Bose para augmentar a distancia entre os alto-falantes e o modulo Acoustimass. Para adquirir esses accesórios, entre em contato com um revendedor local da Bose ou visite www.Bose.com

CUIDADO: Nao use nenhum除外 equipamento para montar os alto-falantes.

Conectando o;módulo Acoustimass® ao seu receptor ou amplificador

Os fio do alto-falante sem plugs conectam o modulo Acoustimass ao seu receptor ou amplificador. Seuistema de alto-falantes funcia com receptores ou amplificadores de potencia nominal de 10 a 200 watts por canal com impedancia de 4 a 8 ohms. Consulte o manual do proprietario do seu receptor ou amplificador.

CUIDADO: A faiao incorreta resulta em pouca ou nenhumsa saida de graves e pode danificar o systema.

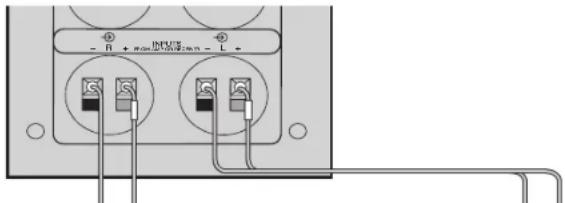

1. Conecte os fios dos alto-falantes ao terminais INPUTS FROM AMP OR RECEIVER no paineil traseiro do modulo Acoustimass:

A. Conecte o fio marcado ao terminal positivo (+) do par L (esquerdo) de terminais de entrada.
B. Conecte o fio não marcado ao terminal negativo (-) do par L (esquerdo) de terminais de entrada.
C. Repita as etapas A e B com o除外 fio do alto-falante para o par R (direito) dos terminais de entrada.

1. Conecte as outras extremidades dos cabos aos terminais do alto-falante do seu amplificador ou receptor.

• Certifique-se de que não Hajao fios de arame de qualquer terminal colidindo com qualquer other terminal. Esses fios "em ponte" geram curtos-circuitos que podem danificar seu receptor ou amplificador.
• Verifique todas as conexoes para fazer danos os alto-falantes. Certificque-se de que os alto-falantes sejam connectados ao modulo e não diretamente ao amplificador ou receptor.

Verónica do sistemas

Com o seu amplificador e&Mdo Acoustimass ligados, seu Sistema devera responder de acordo:

• Com o controle de balanco do seu amplificador virado para a esquerda, o som vem do modulo Acoustimasse apenas do alto-falante esquerdo.
  Com o controle de balanco virado para a direita, o som vem do modulo Acoustimasse apenas do alto-falante direito.
• Com o controle de balanco na posicao central, a musica com graves deve ser igual ou mais alta com o controle no centro do que na esquerda ou na direita.

Se seu Sistema não responder como descririto, verifique se todos os fíos está devidamente connectados positivo com positivo e negativo com negativo. Se seu Sistema não responder corretamente, consulte "Solução de problemas" na párgina 8.

Entenda a proteção automática doSYSTEMA

Quando a musica toca em alto volume, o circuito de protecao automatica dos seuis sistemas Acoustimass etivado para evitar danos ao systema provocados por tensao eltrica ou sobrecarga. Quando isso aconceve, você pode notar uma ligeira diminuacao no volume. Isso indica que a entada de energia pode ter excedido os niveis seguros. Ajustar o volume em ou acima对该 navel por periodos prolongados nao e recomendado.

Cuidados e manutenção

Solução de problemas

Problema O que fazer

Som distorcido ou não se ouve som nenhum

• Desconecte o amplificador ou receptor do sistemas e reconnectece o modulo Acoustimass a outras amplificador ou receptor que estja functionando corretemente. Se o Sistema funcirar ahora, o problema está no amplificador ou receptor.
• Desligue o amplificador ou receptor e verifie toutes as conexões entre os alto-falantes, o modo o amplificador ou receptor.
• Obtenha mais informacoes de solucao de problemas no manual do proprietario do amplificador ou receptor.
• Consulte "Verificacao dos canais de alto-falante do receptor ou amplificador".

Verificacao dos canais de alto-falante do receptor ou amplificador

Se um dos alto-falantes não toca ou emite sons distorcidos, o canal de alto-falante do amplificador ou receptor pode estar com defeito.

1. Desconecte osinous cabos de alto-falante do amplificador ou receptor.
2. Reconnecte o cabo das entradas L INPUTS do modulo Acoustimass® aos terminais do alto-falante direito do amplificador ou receptor.
3. Desconnecte os bois cabos de alto-falante do amplificador ou receptor. Reconecte o cabo das entradas L INPUTS do modulo Acoustimass^® aois terminais do alto-falante direito do amplificador ou receptor.
4. Ajuste o controle de balanco do amplificador ou receptor todo para a direita e ligne-o. Se o alto-falante esquerdo tocar corretamente, o canal de alto-falante esquerdo do amplificador ou receptor pode estar com defeito.
5. Repita o procedimento para vericar o alto-falante direito, reconectaro o cabo das entradas R INPUTS do modulo acos terminais do alto-falante esquerdo do amplificador ou receptor.

CUIDADO: NAO connecte o除外 alto-falante ao canal potencialmente com defeito. Se o canal estiver com defeito, ele poderá danificar oSYSTEMA Acoustimass.

Limpeza

• Limpe a superficie doSYSTEMA com um pano macio e seco.
• Não use sprays perto doSYSTEMA. Não use solvents, Produtos químicos ou soluções de limpeza que contenham alcool, amônia ou abrasivos.
• Não derrame liquidos nas abertas do equipamento.
• Você también pode"Aspirar as grades dos alto-falantes. Para fazer danos aos conduutores localizados logo atras da grade,use apenas uma leve pressao.

Servico de atendimento ao cliente

Para obter mais auxilio, entre em conta com o service de atendimento ao cliente da Bose. Consulte a folha de contados na embalagem.

Garantia limitada

Seu Sistema é coberto por uma garantia limitada. Os detalhes da garantia limitada são fornecidos no cartão de registrar do produits, que está na embalagem. Consulte as instruções de registrar do produits no cartão. O não-registry do produits não afeta seu direitos concedois pela garantia.

As inforraoes de garantia fornecidas com este produto nao se aplicam na Australia ou na Nova Zelandria.Consulte nosso site em www.bose.com.au/warranty ou www.bose.co.nz/warranty para obter detalhes sobre a garantia na Australia e na Nova Zelandria.

Compatibilitad

Competeis com amplificadores ou receptores com potencia nominal de 4 a 8 ohms

Competeis com amplificadores e receptores com potência nominal de 10 a 100 watts por canal

Potência nominal IEC 50 watts por canal

Recomendaoes de fios

Com base no desvio Tmaxo de resposa de frequencia de ± 0,5 dB.

Bitola Comprimento
0,75 mm2(18)	No máximo 9 m
1,5 mm2(16)	No(Maximo 14 m
