Tuotetyyppi	Stereo-kaiutinjärjestelmä Acoustimass-moduulilla
Merkki	Bose
Malli	Acoustimass 5 Series V
Vahvistimen suositeltava teho	10–200 wattia kanavaa kohti
Impedanssi	4–8 ohmia
Tekniikka	Acoustimass (syvä basso) ja Direct/Reflecting
Kaiuttimien lukumäärä	2 satelliittikaiutinta + 1 Acoustimass-moduuli
Acoustimass-moduulin sijoitus	Seinää vasten, 1,5 m kulmasta, tasaisella ja vakaalla pinnalla
Kaiuttimien välinen etäisyys	1–4,6 metriä
Minimietäisyys televisioista	0,6 m moduulille, 15 cm kaiuttimille (putkitelevisiot)
Liitäntätyyppi	Kaiutinjohdot ilman liittimiä (ruuviliittimet)
Automaattinen suojaus	Kyllä, ylikuormitussuojapiiri
Yhteensopivuus	Stereo-vahvistimet tai -vastaanottimet
Kaiuttimien asennusvaihtoehdot	Seinä, pöytäjalka, lattiajalka (sarjat myydään erikseen)
Huolto	Pehmeä kuiva liina, pölynimuri matalalla teholla ritilöille
Varotoimet	Älä käytä liuottimia, kemikaaleja tai suihkeita
Pakkauksen sisältö	Acoustimass-moduuli, 2 kaiutinta (Direct/Reflecting Series II), 2 kaiutinjohtoa, 2 kaiutinkaapelia, 2 kumijalkaa
Takuu	Rajoitettu takuu (katso ehdot Bose-verkkosivustolta)

Usein kysytyt kysymykset - Acoustimass 5 Series V BOSE

Kuinka Acoustimass-moduuli asennetaan?

Aseta moduuli kumijalkojensa päälle seinää vasten, 1,5 m kulmasta. Jätä vähintään 50 mm aukon ja seinän väliin. Pidä se vähintään 0,6 m päässä televisiosta.

Kuinka kaiuttimet liitetään Acoustimass-moduuliin?

Käytä mukana toimitettuja kaiutinkaapeleita. Työnnä L-pistoke vasemman kaiuttimen liitäntään (tarra alaspäin) ja R-pistoke oikeaan. Liitä toinen pää moduulin OUTPUTS TO CUBE SPEAKERS -liittimiin L ja R.

Kuinka Acoustimass-moduuli liitetään vahvistimeen?

Liitä ilman liittimiä olevat kaiutinjohdot moduulin INPUTS FROM AMP OR RECEIVER -liittimiin. Noudata napaisuutta: renkaalla varustettu johto positiiviseen (punainen), yksivärinen johto negatiiviseen (musta). Liitä toinen pää vahvistimen kaiutinliittimiin.

Mikä vahvistinteho on suositeltava?

Järjestelmä on yhteensopiva 10–200 wattia kanavaa kohti -vahvistimien kanssa, impedanssilla 4–8 ohmia.

Mitä tehdä, jos ääntä ei kuulu tai se on vääristynyt?

Irrota vahvistin ja testaa moduuli toisella toimivalla vahvistimella. Tarkista kaikki kaapelit ja napaisuudet. Katso käyttöohjeen 'Vianmääritys'-osiota.

Kuinka tarkistaa viallisen vahvistimen kanavat?

Irrota kaapelit ja liitä moduulin L-kaapeli uudelleen vahvistimen oikeanpuoleisiin liittimiin. Säädä tasapaino oikealle. Jos vasemman kaiuttimen ääni muuttuu oikeaksi, vahvistimen vasen kanava on todennäköisesti viallinen. Toista toiselle kanavalle.

Kuinka järjestelmä puhdistetaan?

Käytä pehmeää kuivaa liinaa. Ritilöille pölynimuria matalalla teholla. Älä käytä liuottimia, kemikaaleja tai suihkeita. Vältä nesteiden pääsyä aukkoihin.

Voinko käyttää muita kuin mukana toimitettuja telineitä?

Ei, käytä vain suositeltuja Bose-telineitä (seinä-, pöytä- tai lattiajalat), jotka ovat saatavana erikseen.

Mitä automaattinen suojaus tarkoittaa?

Suurella äänenvoimakkuudella suojapiiri vähentää äänenvoimakkuutta hieman estääkseen vauriot tai ylikuormituksen. Älä ylitä tätä tasoa.

Mistä löydän sarjanumeron?

Sarjanumero on Acoustimass-moduulin liitäntäpaneelissa. Kirjoita se ylös ja säilytä kuitti käyttöohjeen kanssa.

KÄYTTÖOHJE Acoustimass 5 Series V BOSE

Tämä symboli merkitsee, etta tuotetaa ei saa havittaa kotilalusjatteen mukana, vaan se on toimittava kierratykseen. Kierrattaminen autta estamän vahingollisia seurauksia ymparistole, luonnonle ja hmister terveydelle. Saat lisatietoja kierrattamisessta paikallsilita viranomaisila, kolitalusjatteen kierratspalvelusta ta likkeestaa, josta tuote ostettin.

Bose Corporation vakuultaa taten, etta tamu tute tayttadireklivin 1999/5/CE (R&TTE-direktlivi) sekmuiden sovellettavien EU-direktliivien vaatmukset. Taydellinen vaatmustermukaisuvsakuutus on ositteessa www.Bose.com/compliance.

Myrkyllisten tai vaarallisten aineiden tai alkuaineiden nimet ja sisälto
Osan nimi	Myrkylliset tai vaaralliset aineiden tai alkuaineet
	Lyijy (Pb)	Eiohopea (Hg)	Kadmium (Cd)	Kuusiarvoinen (CR(VI))	Polybrominoitu bifenylyli (PBB)	Polybrominoitu difenylliefterti (PBDE)
PCB-yhdisteet X00000
Metallosat X00000
Muoviosat 000000
Kaluttimet	X00000
Johdot	X00000
O: Ilmaisee, että tätä myrkylistä tai vaarallista ainetta on kaikissa tastä materiaalista valmistetuissa osissa alle SJ/T 11363-2006 -raja-arvon.
X: Ilmaisee, että tätä myrkylistä tai vaarallista ainetta on kaikissa tastä materiaalista valmistetuissa osissa yli SJ/T 11363-2006 -raja-arvon.

Säilytä tiedot.

Sarjanumerot sijaitsevat Acoustimass moduulin liitantapaneelissa.

Sarjanumero:

Mallinumero:

Ostopävā:

Sälytä ostokuitti tämän käyttoohjeen valissä.

Sisallysluettelo

Johdanto

Esittelyssa Bose Acoustimass -stereokaiutjirjestelmä 4

Järestelmän ominaisuudet. 4

Pakkauksenavaaminen 4

Ottaminen käyttoön

Paikan valitseminen 5

Järestelmän sjoittamisesimerkki 5

Kaiuttimien yhdistaminen Acoustimass-moduulin 6

Kaiuttimien asentaminen 6

Acoustimass ^® -moduulin yhdistäminen vastaanottimeen tai vahvistimeen 7

Ennen yhdistamista vastaanottimeen tai vahvistimeen 7

Järestelmän tarkistaminen 7

Järestelmän automaattinen sujaustoiminto 7

Hoito ja kunnossapito

Ongelmanratkaisu 8

Vastaanottimen tai vahvistimen kaiutinkanavien tarkistaminen 8

Puhdistaminen 8

Asiakaspalvelu 8

Rajoitetti takuu 8

Tekniset tiedot

Yhteensopivuus 9

Johtosuositukset 9

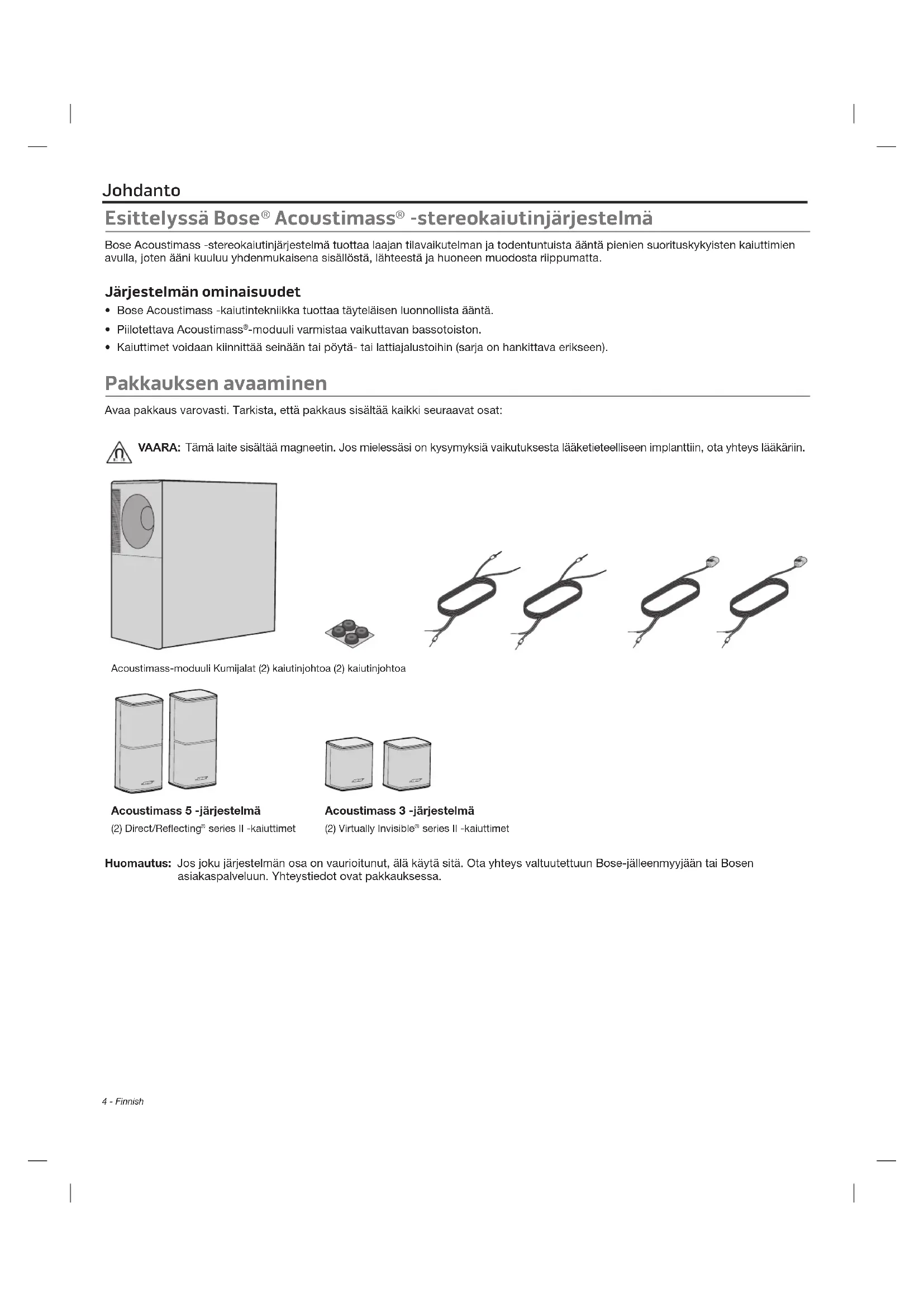

Johdanto

Esittelyssa Bose® Acoustimass® -stereokaiutinjärjestelma

Bose Acoustimass -stereokaiutjarestmelu tuottaa laajan tilavaikutelman ja todentuntuiista aantpiien suorituskykisten kaiuttimien avulla, joten aani kuulu yhdenu mukaisena sisallosta, lajeesta ja huoneen muodosta riippumatta.

Järestelman ominaisuudet

• Bose Acoustimass -kaiutinteknikka tuotta tayeläisen luonnollista äntä.
• Piilotettava Acoustimass®-moduuli varmistaa vaikuttavan bassotoiston.
  Kaiuttimet voidaan kiinnittaa seinaan tai poyta- tai lattiajalustoihin (sarja on hankittava erikseen).

Pakkauksenavaaminen

Avaa pakkaus varovasti. Tarkista, etta pakkaus sisaittakaikke seuraavat osat:

VAARA: Tämä laite sisältaa magneetin. Jos mielessävi on kysmyksivaikutuksesta laakietieelliseen implanttiin, ota yhteys läkärin.

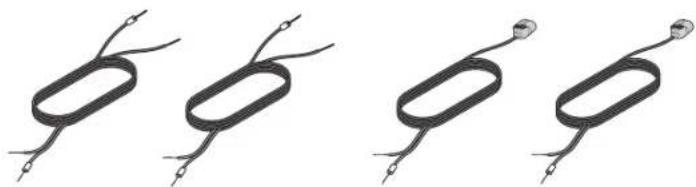

Acoustimass-moduuli Kumijalat (2) kaiutinjohtoa (2) kaiutinjohtoa

Acoustimass 5 -järestelma

(2) Direct/Reflecting* series II -kaiuttimet

Acoustimass 3 -järestelmä

(2) Virtually Invisible series II -kaiuttimet

Huomautus: Jos joku jarestelmän osa on vauroitunut, alä käytä sitä. Ota yhteys valtuutettuun Bose-jalleenmyyjän tai Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa.

Paikan valitseminen

Aä aseta järestelmä metalliseen kaappiin tai muiden äni- tai videolaitteiden tai lammonlalteiden lahelle.

Acoustimass-moduuli

· Aseta moduuli kumijaloilleen 1,5 metrin etäisyydelle huoneen nurkasta. Voit tehostaa bassoäniä siirtärmöllä moduulin lahemmäksi nurkkaa. · Valitse vakaa ja tasainen alusta. Tärinä voi saada moduolin siirtymään varsinkin tasaisella pinnalla, kuten marmorì, lasi tai erittäin kiilävä puu. · Jätä aukon jaASNAN VÄILIN VÄHINTÄEN 50 mm tilaa. · Aseta vähintään 0,6 m:n päähan televisiosta, jotta magneettikentä ei häriritse tv-kuvaa. Jos häririöitä esiintyy, siirrä moduulia kauemmas.

Kaiuttimet · Aseta kaiutt

timet 1-4,6 metrin päähän toisistaan. · Jos television on kuvaputkityyppinen, kaiuttimen tulee olla vähintään 15 cm:n päässä siitta.

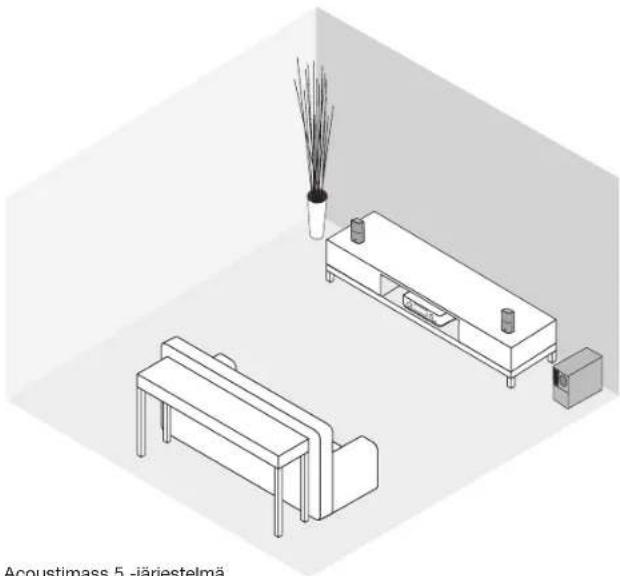

Järestelmän sijoittamisesimerkki

Acoustimass 5 -järestelmä

Huomautus: Kiinnä Acoustimass-moduulin kumijalat lattian suojaamiseksi.

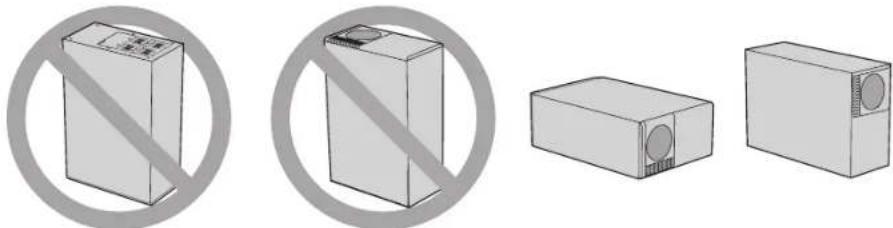

VAROITUS: Kun Acoustimass-moduuli on käytössä, ala aseta sitä etu- tai takaosa alaspain.

Ottaminen käyttoön

Kaiuttimien yhdistäminen Acoustimass-moduulin

Yhdistä kaiuttimet Acoustimass-moduulin kahden mukana toimitetun kaiutinjohdon avulla.

VAROITUS: Sammuta kaikista laitteista virta ennen johtoen yhdistämista.

1. Yhdistä vasemman kaiuttimen johdon L-liitin vasempaan kaiuttimeen tarra alaspän.
2. Yhdistä oikean kaiuttimen johdon R-liitin oikeaan kaiutttimeen tarra alaspain.

Acoustimass 3 -järestelma

Acoustimass 5 -järestelma

VAROITUS: Älä yhdistä vahvistinta tai vastaanotinta suoraan kaiuttimiin. Yhdistä kaiuttimet Acoustimass-moduuliin, jotta järestelmä ei vauroidu.

1. Yhdista vasemman kaiuttimen johdon toinen paa Acoustimass-moduulin liitantapaneelin L (vasempaan) OUTPUTSTO CUBE SPEAKERS -liitantaan.

A. Yhdistä merkitty johto punaisella merkittyyn plusitantään.
B. Yhdistä merkitsemätön johto mustalla merkittyyn miinusliitantaan.

1. Toista vaiheen 3 toimet oikeanpuoleisen kaiuttimen johdolle eli yhdistä sen johtimet oikeanpuoleisiin R-liitantöihin.

Kaiuttimien asentaminen

Järestelmän kaiuttimet voidaan kiinnittä seinä- tai pöytatelineisin tai lattiajulostiohin. Voit halutessasi asentaa kaiuttimet kaemmas Acoustimass-moduulista kayttamällä Bose-liitintä ja jatkojohtoa. Voit ostaa naita tarvikkeita ottamalla yhteyden Bose-jalleenmyyjan tai osoitteesta www.Bose.com.

VAROITUS: Alä kiinnita kaiuttimia millaan muilla tavoin.

Acoustimass®-moduulin yhdistäminen vastaanotttimeen tai vahvistimeen

Acoustimass-moduuli yhdistetaa vastaanotttimeen tai vahvistimeen kaiutinjohtoen avulla, joissa e ole liittimi. Kaiutinjarestmasi on yhteensopiva vastaanottimien ja vahvistimien kanssa, joiden teho on 10-200 wattia kanavaa kohden ja joiden impedanssi on 4-8 ohmia. Lisatietoja on vastaanottimen tai vahvistimen kaytttoohjeessa.

VAROITUS: Jos johdot yhdistetaan vaarin, bassoaret vaimenevat tai eivat kuulu olenkaan ja jarestelma voi vauroitua.

1. Yhdistä kaiutinjohdot Acoustimass-moduulin takapaneelin INPUTS FROM AMP OR RECEIVER liitantöihin:

A. Yhdistä merkitty johdin vasempaaan (L) plusiitantäan (+).
B. Yhdistä merkitsemetät johdin vasempaan (L) minusilitäntään (-).
C. Toista toimet A ja B toiselle kaiutinjohdolle sekä oikeanpuoleiselle (R)-liitantaparille.

1. Yhdistä johtoen toiset paat vastaanottimen tai vahvistimen kaiutinliitantöihin.

A. Yhdistä moduulin L (vasen) -tulolitantapariin yhdistetty merkitty johto vahvistimen tai vastaanottimen VASEMMANPUOLEISEEN plusitantään (+).
B. Yhdistä moduulin L (vasen)-tulolitantöihin yhidistyetty merkitsematön johto vahvistimen tai vastaanottinen VASEMMANPUOLEISEEN miinusliitantaan (-).
C. Toista vaiheet A ja B Acoustimass-moduulin R (oikea) -tulolitantapariin yhdistetylle johdolle ja vahvistimen tai vastaanottinen OIKEANPUOLESELLE tulolitantaparille.

Ennen yhdistämista vastaanottimeen tai vahvistimeen:

• Varmista, etta liittannastä lhteva johdon saie ei kosketa tosta liitantaa. Muutoin syntyy oikosulku, joka voi vauroittaa vastaanotinta tai vahvistinta.
• Tarkista kaikki liitannat kaiuttimien vahingoittumisen valttamiseksi. Varmista, etta kaiuttimet on yhdistetty moduulin eikä suoraan vastaanottimeen tai vahvistimeen.

Järestelmän tarkistaminen

Kun vahvistimeen ja Acoustimass^®-moduiliin on yhidistytty virta, järestelmän tulee toimia seuraavasti:

• Kun vahvistimen tasapainonsäadin on kännetty vasemmalle, äntä kuuluu vain Acoustimass-moduulista ja vasemmanpuoleisesta kaiuttimesta.
  Kun vahvistimen tasapainonsädin on kännetty oikealle, äntä kuuluu vain Acoustimass-moduulista ja oikeanpuoleisesta kaiuttimesta.
• Kun tasapainonsäadin on keskellä, bassosävisen musiikin pitäisi kuulua yhtä voimakkaana tai voimakkaampina sätimen ollessa keskiasennossa kuin vasemmalla tai oikealla.

Jos jarestelmäsi ei toimi kuvatulla tavalla, tarkista, etta plusjohdot on yhdistety pluslitiantöihin ja miinusjohdot minuslitantöihin. Jos jarestelmä ei vielakaan toimi oikein, katso "Ongelmanratkaisu" sivulla 8.

Järnestelmän automaattinen sujaustoiminto

Jos aantkuunnellaan suurela voimakkuudella, Acoustimass-jarkestelman automaattinen suojauspiiri esta ylikuormitusa vauroittamasta jarjestelmaa. Talloin aanenvoimakkuus hiljenee hieman. Tamao soittaa, etta teho saattaa yllttau turvallisen tason. Ei ole susokiteltavaa pitaa anenvoimakkuutta nain lujalla pitkia aikoja.

Hoito ja kunnossapito

Ongelmanratkaisu

Ongelma Toimintaohjeet

Aantä e kuulu tai siinä esiintyy hairöitä.

• Irrota vahvistin tai vastaanotin järjestelmästa. Yhdistä Acoustimass®-moduuli toiseen vahvistimeen tai vastaanotttimeen, joka toimii oikein. Jos järjestelmä toimii nyt, vika on vahvistimessa tai vastaanottimessa.
• Katkaise virta vahvistimesta tai vastaanottimesta ja tarkista kaikki kaiuttimien ja moduulin sekä vastaanottimen tai vahvistimen valiset liittannat.
• Lisatietoja on vahvistimen tai vastaanottimen kayttöhjeessa.
• Katso "Vastaanottimen tai vahvistimen kaiutinkanavien tarkistaminen".

Vastaanottimen tai vahvistimen kaiutinkanavien tarkistaminen

Jos jostain kaiutimesta ei kuulu aantä tai siitä kuuluvassa aenessä esiintyy hairöitä, vahvistimen tai vastaanottimen kaiutinkanava voi olla vialinen.

1. Irrota molemmat kaiutinjohdot vastaanottimesta tai vahvistimesta.
2. Yhdistä Acoustimass -moduolin L INPUTS -liitännästa lähtevä johto vastaanottimen tai vahvistirn oikeanpuoleisin kaiutinlittäntöihin.
3. Irrota molemmat kaiutinjohdot vastaanottimesta tai vahvistimesta. Yhdista Acoustimass 念 -moduulin L INPUTS -liitannastä lalteva johto vastaanottimen tai vahvistimen oikeanpuoleisin kaiutinlittantoihin.
4. Kännä vahvistimen tai vastaanottimen tasapainonsään kokonaan oikealle. Kytke virta. Jos äni kuuluu nyt vasemmasta kaiuttimesta oikein, vahvistimen tai vastaanottimen vasen kanava voi olla vialinen.
5. Tarkista oikeanpuoleinen kaiutin toistamalla toimet. Yhdistä moduulin R INPUTS -liitannastä låtevä joht vastaanottimen tai vahvistimen vasemman kaiuttinen liitäntöihin.

VAROITUS: ALA yhdista toista kaiutinta mahdollisesti vialseen kanavaan. Jos kanava on vialinen, Acoustimass-jarjestelm voi vauroitua.

Puhdistaminen

• Pyyhi järestelmän pinta pehmeällä kuivalla liinalla.
• Älä käytä järestelmän lähellä mitään sumutettavia aineita. Älä käytä liuottimia, kemikaaleja tai puhdistusaineita, joissa on alkoholia, ammoniakkia tai hankausaineita.
  Varo, ettei aukkoihin paae nesteita.
• Voit myös imuroida säleikön varovaisesti. Voit välttä suoraan säleikön suojakankaan takana sijaitsevan yksikön vahingoittumisen painamalla vain kevysti.

Asiakaspalvelu

Saat lisätietoja ottamalla yhteyden Bose^® -asiakaspalveluun. Yhteystiedot ovat pakkauksessa.

Rajoitetti takuu

Järestelmällä on rajoitetu takuu. Rajoitetun takuun lisätedot ovat järestelman mukana toimitetussa rekisteröintikortissa. Kortissa kerrotaan takuun rekisteröimisetä. Rekisteröinnin laiminlyöminen ei vaikuta rajoitetuun takuuseen.

Tämän tuotteen mukana toimitetut sukutiedot eivat ole voimassa Australiassa eivatkä Uusi-Seelannissa. Oositteessa www.bose.com.au/warranty ja www.bose.com.nz/warranty kerrotaan Australiassa ja Uusi-Seelannissa voimassa olevasta takuusta.

Yhteensopivuus

Yhteensopiva 4-8 ohmin vastaanottimien tai vahvistimien kanssa

Yhteensopiva 10-100 watin kanavakohtaisen tehon tuottavien vastaanottimien tai vahvistimien kanssa

IEC-luokitus: 50 wattia kanavaa kohden

Johtosuositukset

Perustuen enintaan ± 0,5 dB:n tajuusvaihteluun

Läpimitta Pituus
18 (0,75 mm²)	Enintään 9 metriä
16 (1,5 mm²)	Enintään 14 metriä
