Acoustimass 5 Series V - Altoparlanti BOSE - Manuale utente e istruzioni gratuiti

Intitolazione	Descrizione
Tipo di prodotto	Altoparlante
Configurazione degli altoparlanti	2.1 (due satelliti e un subwoofer)
Potenza in uscita	200 Watt (massimo)
Risposta in frequenza	30 Hz - 20 kHz
Connettività	Ingressi audio RCA, ingresso altoparlante
Dimensioni dei satelliti	10,5 cm x 10,5 cm x 25,4 cm
Dimensioni del subwoofer	30,5 cm x 30,5 cm x 30,5 cm
Peso	Circa 7,5 kg
Uso consigliato	Ideale per sistemi home cinema e musica
Manutenzione	Pulire con un panno morbido, evitare l'umidit\u00e0
Sicurezza	Non esporre a temperature estreme, evitare schizzi d'acqua
Garanzia	1 anno
Accessori inclusi	Cavi audio, documentazione

Domande frequenti - Acoustimass 5 Series V BOSE

Come collegare gli altoparlanti BOSE Acoustimass 5 Series V al mio televisore?

Utilizzare un cavo audio RCA per collegare l\'uscita audio del televisore all\'ingresso audio degli altoparlanti. Assicurarsi che il televisore sia acceso e che la modalit\u00e0 di uscita audio corretta sia selezionata.

Perch\u00e9 il suono degli altoparlanti \u00e8 distorto?

La distorsione del suono pu\u00f2 essere causata da un cablaggio errato o da una configurazione sbagliata. Verificare che tutti i cavi siano collegati correttamente e che gli altoparlanti non siano troppo vicini a pareti o altre superfici riflettenti.

Gli altoparlanti non si accendono, cosa fare?

Verificare che il sistema sia alimentato correttamente e che la presa elettrica funzioni. Provare a scollegare e ricollegare l\'alimentazione. Se il problema persiste, consultare il manuale d\'uso per ulteriori passaggi di risoluzione dei problemi.

Come regolare i bassi sugli altoparlanti BOSE Acoustimass 5 Series V?

I bassi possono essere regolati tramite il controllo del volume del sistema audio o direttamente sull\'amplificatore se ne utilizzate uno. Assicurarsi che la regolazione del tono sia impostata secondo le proprie preferenze.

Posso utilizzare gli altoparlanti BOSE Acoustimass 5 Series V con un ricevitore AV?

S\u00ec, questi altoparlanti possono essere utilizzati con un ricevitore AV. Assicurarsi di collegarli alle uscite corrette e di configurare il ricevitore per riconoscere gli altoparlanti.

Come pulire i miei altoparlanti BOSE Acoustimass 5 Series V?

Utilizzare un panno morbido e asciutto per pulire la superficie degli altoparlanti. Evitare prodotti chimici aggressivi che potrebbero danneggiare i materiali.

Gli altoparlanti sono compatibili con sistemi wireless?

Gli altoparlanti BOSE Acoustimass 5 Series V sono progettati per essere utilizzati con connessioni cablate. Per una connessione wireless, avrete bisogno di un adattatore o di un ricevitore compatibile.

Dove posso trovare pezzi di ricambio per i miei altoparlanti?

Potete trovare pezzi di ricambio sul sito ufficiale Bose o presso rivenditori autorizzati. Assicuratevi di verificare la compatibilit\u00e0 con il vostro modello.

Come configurare i miei altoparlanti per un\'esperienza audio ottimale?

Per un\'esperienza audio ottimale, posizionate gli altoparlanti a una distanza appropriata l\'uno dall\'altro e dalle pareti, e regolate le impostazioni del ricevitore per bilanciare il suono.

Gli altoparlanti BOSE Acoustimass 5 Series V sono garantiti?

S\u00ec, gli altoparlanti sono generalmente coperti da una garanzia limitata. Verificate i dettagli della garanzia nel manuale d\'uso o sul sito Bose.

MANUALE UTENTE Acoustimass 5 Series V BOSE

Informazioni sulle normative

C

Qesto smbolo indica che i prodotto non deve essere smalito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato. Bose Corporation dichiera che i presente prodotto è conforme ai requisiti essenziali e ad及其他 dispositions applicabili della Direttiva 1999/5/CE e di tutte le altre direttive UE applicabili. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Nome e contentuto delle sostanzo o degli elementi tossici o pericolosi
Nome parte	Sostenze ed elementi tossici o pericolosi
	Plombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (CR(VI))	Bifenile polibromurato (PBB)	Difeniletere polibromurato (PBDE)
Circuiti stampati X00000
Parti di metallo X00000
Parti di plastica 000000
Diffusori X00000
Cavi	X00000
O: indica che la quantità della sostanza tossica o pericolosa containuta in tutti i materiali omogenei della parte è inferiore al limite previsio dello standard SJ/T 11363-2006.
X: indica che la quantità della sostanza tossica o pericolosa containuta in almeno uno dei materiali omogenei della parte è superiore al limite previsio dello standard SJ/T 11363-2006.

Compilare e conservare le seguenti informazioni.

I numero di series sono riportati sul pannello dei connettori del modulo Acoustimass*.

Numero di serie:

Numero modello:

Data d'acquisto:

Conservare lo scontrino fiscale insieme a questo manuale di istruzioni.

©2015 Bose Corporation. Nessuna parte di quello documento più essere riprodotta, modificata, distribuita o usata in altri modo, sanza autorizzazione scritta.

Summario

Introduzione

Informazioni sulsystemadi diffusori stereobose Acoustimass 4

4

Disimballaggio 4

Installazione

Indicazioni per la collocazione 5

Eaggio di posizionamento del systema 5

Collegamento dei diffusori al modulo Acoustimass 6

Montaggio dei diffusori 6

Collegamento del modulo Acoustimass al ricevitore o all'amplificatore 7

Prima di collegare il ricevitore o l'amplificatore 7

Verifica delsystema 7

Informazioni sulla protezione automatica del systema 7

Manutenzione

Risoluzione dei problemi 8

Verifica dei canali dei diffusori del ricevitore o amplificatore 8

Pulizia 8

Assistenza technique. 8

Garanzia limitata 8

Informazioni tecniche

Compatibilità 9

Consigli per il cablaggio 9

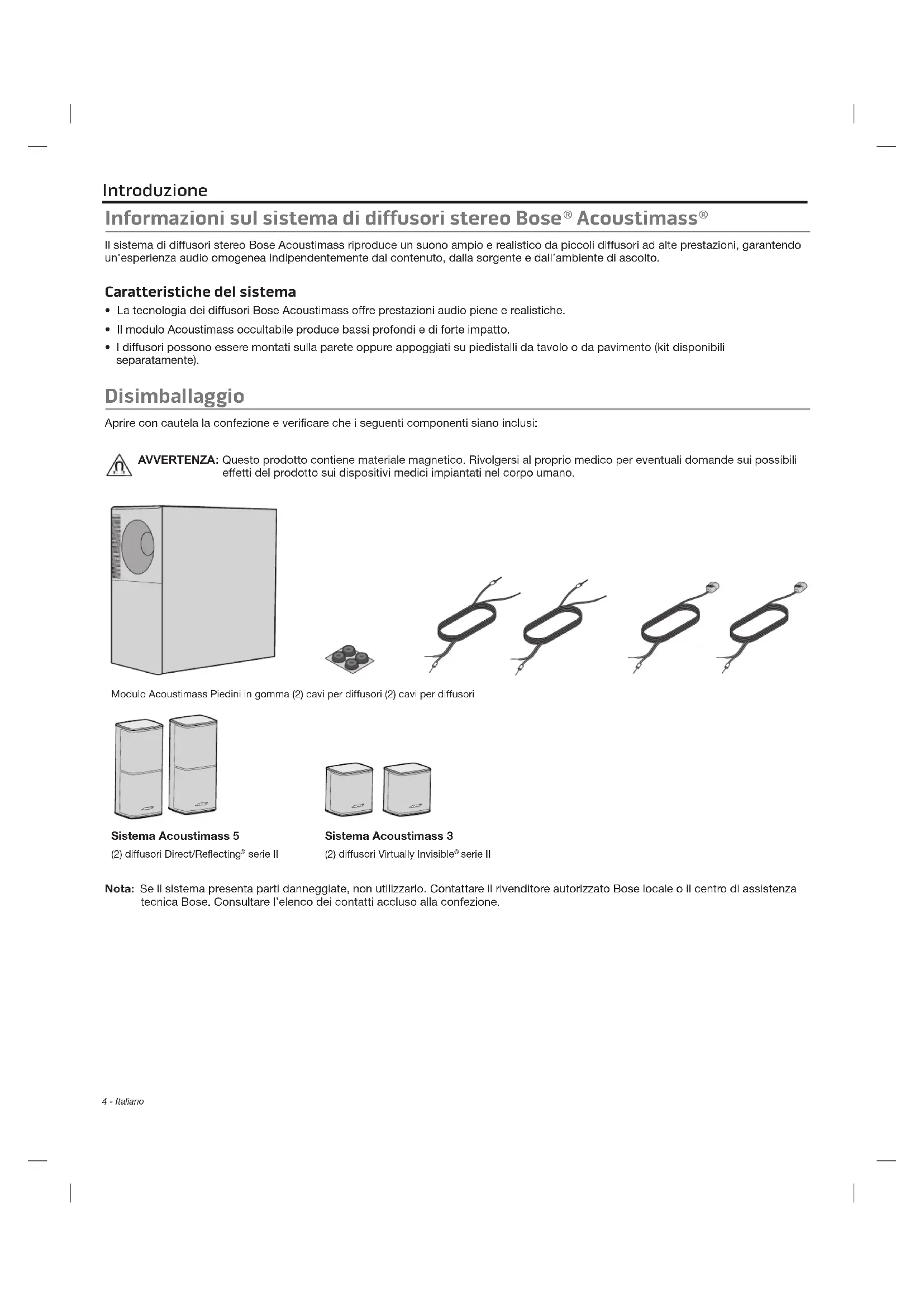

Introduzione

Informazioni sulsystemadi diffusori stereo BoseAcoustimass

I s i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Caratteristic del problema

• La Tecnologia dei diffusori Bose Acoustimass offre prestazioni audio piene e realistiche.
• Il modulo Acoustimass occultabile produce bassi profondi e di forte impatto.
  I diffusori possono essere montati sulla parete oppure appoggiati su piedistalli da ravolo o da pavimento (kit disponibili separatamente).

Disimballaggio

Aprière con cautela la confecione e verificare che i seguente componenti siano inclusi:

AVERTENZA: Questo prodotto contiene materiale magneto. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici implantati nel corpo umano.

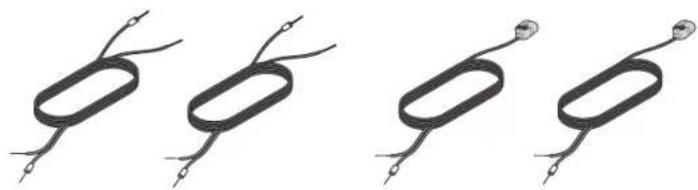

Modulo Acoustimass Piedini in gomma (2) cavi per diffusori (2) cavi per diffusori

Sistema Acoustimass 5
(2) diffusori Direct/Reflecting* series II

Sistema Acoustimass 3
(2) diffusori Virtually Invisible^® seri e II

Note: Se ilsystema presenta parti danneggiate, nonutilizzarlo. Contattare il rivenditore autorizzato Bose locale o il centro di assistenza tecnica Bose.Consultare I'elenco dei contatti accluso alla confezione.

Indicazioni per la collocazione

Collocare il systema fuori e lontano da cabinet metallici e da altri componenti audio/video nonché da fonti dirette di calore.

Modulo Acoustimass®

Collocare il modulo sugli apposti piedini in gomma lungo una parole, a una distance di 1,5 m dall'angolo. Per incrementare la potenza dei bassi, avvincare il modulo all'angolo. Scegliere una superficie stabile e piana. Le vibrazioni possono infatti causare lo spostamento del modulo, soprattutto su superfici lisce come marmo, vetro o legno molto levigato. Lasciare almeno 50 mm di spazio tra l'apertura e la parole. Collocare il modulo ad almeno 0,6 m dal tevisore per evitare l'interferenza magnetica con l'imagine tevisiva. Se si verificano interferenze, spostare ulteriormente il modulo.

Diffusori • Posizione are i

diffusori una distance compresa tra 1 e 4,6 metri l'uno dall'alto. Posizione are i diffusori ad almeno 15 cm di distance da qualsiasti tevisore con tubo catodico.

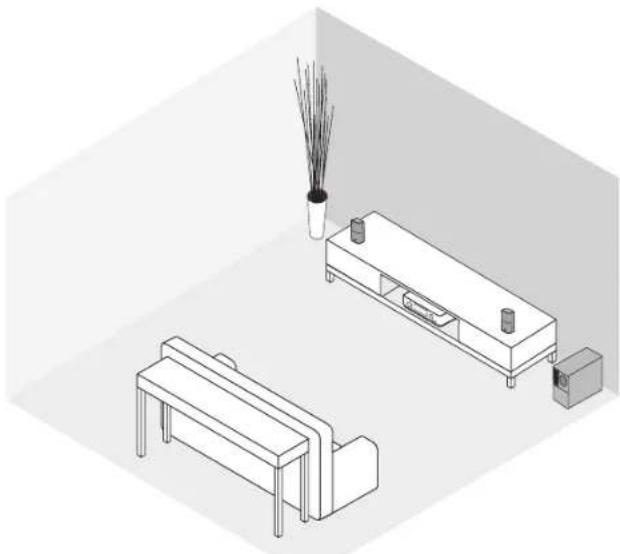

Esempio di posizionamento del sistema

Sistema Acoustimass 5

Note: Applicare i piedini in gomma al modulo Acoustimass per proteggere il pavimento.

ATTENZIONE: Quando il modulo Acoustimass è in uso, non appoggiarlo sul lato anterio o posteriore.

Installazione

Collegamento dei diffusori al modulo Acoustimass

Usare i due cavi dei diffusori forniti per collegare i diffusori al modulo Acoustimass.

ATTENZIONE: Prima di effettuare i collegamenti, spegnere e scollegare dall'alimentazione tutti i componenti.

1. Inserire lo spinotto L del cavo del diffusore sinistro nel diffusore sinistro, con l'etichetta rivolta verso il basso.
2. Inserire lo spinotto R del cavo del diffusore destro nel diffusore destro, con I'etichetta rivolta verso il basso.

Sistema Acoustimass 3

Sistema Acoustimass 5

ATTENZIONE: Non collegare l'amplificatore o il ricevitore direttamente ai diffusori. Collegare i diffusori al modulo Acoustimass per evitare di danneggiare il systema.

1. Collegare l'altra estremita del cavo del diffusore sinistro al terminale OUTPUTSTO CUBE SPEAKERS sinistro (L) sul pannello dei connettori del modulo Acoustimass.

A. Inserire il cavo contrassegnato nel terminale positivo (+) (colore rosso).
B. Inserire il cavo non contrassegnato nel terminale negativo (-) (colore nero).

1. Ripetere il punto 3 per il cavo del diffusore destro, collegandolo al terminale R (destro).

Montaggio dei diffusori

I diffusori possono essere agganciati a supporti da parole o appoggiati su piedistalli da ravolo o da pavimento. èanche possibl eutilizzare un cavo diffusori aggiuntivo e un connettore Bose per incrementare la distanza tra i diffusori e il modulo Acoustimass. Per acquistare quosti accessori, contattare il rivenditore Bose più vicino o visitare il site www.Bose.com

ATTENZIONE: Non utilizzato altri accessori per montare i diffusori.

Collegamento del modulo Acoustimass® al ricevitore o all'amplificatore

I cavi dei diffusori senza spinotti servono per collegare il modulo Acoustimass al ricevitore o amplificatore. Ilsystema di diffusori è compatible con amplificatori e ricevitori con una potenza nominale da 10 a 200 watt per canale e un'impedenza di 4-8 ohm. Consultare il manuale di istruzioni del ricevitore o amplificatore.

ATTENZIONE: Un cablaggio non corretto puo compromettere la produzione dei bassi e danneggiare ilsystema.

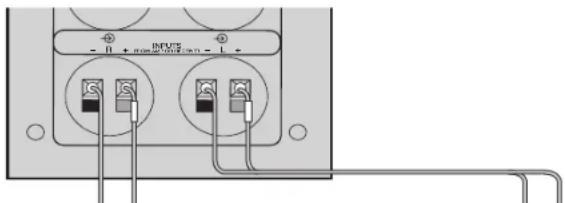

1. Collegare i cavi dei diffusori ai terminali INPUTS FROM AMP OR RECEIVER sul pannello posteriore del modulo Acoustimass:

A. Collegare il cavo contrassegnato al terminale positivo (+) della coppia di terminali di ingresso L (sinistra).
B. Collegare il cavo non contrassegnato al terminale negativo (-) della coppi di terminali di ingresso L (sinistra).
C. Ripetere i punti A e B con l'altro cavo dei diffusori per la coppia di terminali di ingressro R (destra).

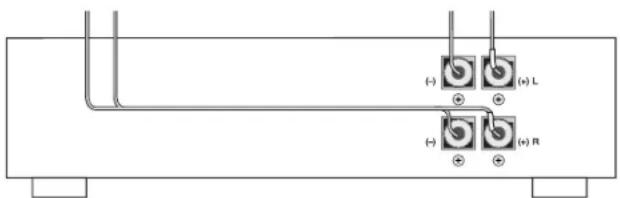

1. Collegare le autre estremita dei cavi ai terminali dei diffusori dell'amplificatore o ricevitore.

A. Collegare il cavo contrassegnato connesso alla coppi di terminali di ingresso L (sinistra) del modulo al terminale positivo (+) SINISTRO dell'amplificatore o ricevitore.
B. Collegare il cavo non contrassegnato connesso alla coppi di terminali di ingresso L (sinistra) del modulo al terminale negativo (-) SINISTRO dell'amplificatore o ricevitore.
C. Ripetere i punti A e B con il cavo connesso alla coppi di terminali in ingresso R (destra) del modulo Acoustimass e la coppi DESTRA di terminali in ingresso dell'amplificatore o ricevitore.

Prima di collegare il ricevitore o l'amplificatore:

• Assicurarsi che non vi sia alcun contatto accidentale tra i trefoli dei cavi sui rispetti terminali che potrebbe causare un cortocircuito e danneggiare il ricevitore o l'amplificatore.
• Controllare tutti i collegamenti per evitare di danneggiare i diffusori. Assicurarsi che i diffusori siano collegati al modulo e non direttamente all'amplificatore o al ricevitore.

Verifica del sistema

Una volta accesi l'amplificatore e il modulo Acoustimass, ilsystema dovrebbe rispondere nel modo seguente:

• Con il controlo del bilanciamento dell'amplificatore ruotato verso sinistra, il suono dovrebbe provenire dal modulo Acoustimass e dal solo diffusore sinistro.
• Con il controlo del bilanciamento ruotato verso destra, il suono dovrebbe provenire dal modulo Acoustimass e dal solo diffusore destro.
• Con il controlo del bilanciamento in posizione centrale, la musica contente bassi dovrebbe essere riprodotta allo stesso modo o più forte rispetto a quando il controllo viene ruotato verso sinistra o verso destra.

Se il sistma non risponde come detrito, verificare tutte le connessioni e controllare che i terminali positivi e negativi dei cavi siano stati collegati correttamente. Se il sistma continua a non rispondere come dovrebbie, videere "Risoluzione dei problemi" a pagina 8.

Informazioni sulla protezione automatica del systema

Se l'audio viene riprodotto a volumi elevati, il circuito di protezione automatica delsystema Acoustimass si attiva per evitare danni alsystema dovuti a sovraccarichi elettrici. Quando ciò accade, si percepisce una leggera riduzione del volume a indicare che la potenza d'ingresso può averare superato i livelli di sicurezza. L'impostazione del volume a tale livello o altre per periodi di tempo prolongati è sconsigliata.

Manutenzione

Risoluzione dei problemi

Problema Soluzione

Audio distorto o assente • Scollegare l'amplificatore o il ricevitore dalsysteme e ricollegare il modulo Acoustimass®a un'alto amplificatore o ricevitore funzionante. Se il systema funziona, il problema riguarda il ricevitore o l'amplificatore. • Spagnere l'amplificatore o il ricevitore e verificare tutte le connessioni tra i diffusori, il modulo e l'amplificatore o ricevitore. • Per ulteriori informazioni, consulire il manuale di istruzioni dell'amplificatore o del ricevitore. • Vedere "Verifica dei canali dei diffusori del ricevitore o amplificatore".

Verifica dei canali dei diffusori del ricevitatore o amplificatore

Se uno dei diffusori non riproduce l'audio o lo riproduce in modo distorto, è possibile che il canale del diffusore corrispondente dell'amplificatore o del ricevitore sia difettoso.

1. Scollegare entrambi i cavi dei diffusori dall' amplificatore o ricevitore.
2. Ricollegare il cavo dai terminali INPUTS L del modulo Acoustimass ai terminali del diffusore destro dell'amplificatore o ricevitore.
3. Scollegare entrambi i cavi dei diffusori dall'amplificatore o ricevitore. Ricollegare il cavo dagli INGRESSI L del modulo Acoustimass ai terminali del diffusore destro dell'amplificatore o ricevitore.
4. Impostare il controlo del bilanciamento dell'amplificatore o del ricevitore completeness a destra e accendere l'amplificatore o il ricevitore. Se il diffusore sinistro riproduce l'audio correttamente, è possibile che il canale del diffusore sinistro dell'amplificatore o del ricevitore sua difettoso.
5. Ripetere la procedura per verificare il diffusore destro, ricollegando il cavo dai terminali INPUTS R del modulo ai terminali del diffusore sinistro dell'amplificatore o ricevitore.

ATTENZIONE: NON collegare l'alto diffusore al canale potenzialmente difettoso. Se il canale è difettoso, potrebbe danneggiare il modulo Acoustimass.

Pulizia

• Pulire la superficie del sistema con un panno morbido e umido.
  Non utilizzare spray vicino al systema. Non utilizzi solventi, prodotti chimici o soluzioni detergenti contenti alcol, ammoniaca o abrasivi.
• Evitare di versare liquidi nelle aperture.
  Le grigie dei diffusori sono essere pulite con un aspirapolvere. Per evitare di danneggiare i driver posizionati immediamente dietro la griglia, premere molto delicatamente.

Assistenza tecnica

Per ulteriori assidenza, rivolgersi ai servizio clienti Bose. Consultare l'elenco dei contatti accluso alla confezione.

Garanzia limitata

Il sema e coperto da una garanzia limitata. I dettagli sulla garanzia limitata sono riportati sulla sched di registrazione del prodotto inclusa nella confezione. Per istruzioni su come registrar la garanzia, consultare la sched. La mancata registrazione non incidera in alcun modo sui diritti previsti alla garanzia limitata.

Le informazioni sulla garanzia fornite con il prodotto non sono valide per l'Australia e la Nuova Zelanda. Per i dettagli della garanzia in Australia e Nuova Zelanda, consultare il nostro site web all'indirizzo www.bose.com.au/warranty o www.bose.com.nz/warranty.

Compatibilità

Compatible con ricevitori o amplificatori con impedenza nominale da 4 a 8 ohm

Compatible con ricevitori o amplificatori con potenza nominale da 10 a 100 watt per canale

IEC MPAA: 50 watt per canale

Consigli per il cablaggio

In base a una deviazione di risposta in frequenza massima di ± 0,5 dB.

Sezione Lunghezza
18 (0,75 mm2)	9 m max
16 (1,5 mm2)	14 m max
