Type de produit	Système d'enceintes stéréo avec module Acoustimass
Marque	Bose
Modèle	Acoustimass 5 Series V
Puissance recommandée de l'amplificateur	10 à 200 watts par canal
Impédance	4 à 8 ohms
Technologie	Acoustimass (basses profondes) et Direct/Reflecting
Nombre d'enceintes	2 enceintes satellite + 1 module Acoustimass
Positionnement du module Acoustimass	Contre un mur, à 1,5 m de l'angle, sur surface plane et stable
Distance entre enceintes	1 à 4,6 mètres
Distance minimale des téléviseurs	0,6 m pour le module, 15 cm pour les enceintes (tubes cathodiques)
Type de connexion	Fils d'enceinte sans fiches (bornes à vis)
Protection automatique	Oui, circuit de protection contre les surcharges
Compatibilité	Amplificateurs ou ampli-tuners stéréo
Options de montage des enceintes	Mur, pied de table, pied de sol (kits vendus séparément)
Entretien	Chiffon doux et sec, aspirateur faible puissance pour les grilles
Précautions	Ne pas utiliser de solvants, produits chimiques ou aérosols
Contenu du carton	Module Acoustimass, 2 enceintes (Direct/Reflecting série II), 2 fils d'enceinte, 2 câbles d'enceinte, 2 pieds en caoutchouc
Garantie	Garantie limitée (voir conditions sur le site Bose)

FOIRE AUX QUESTIONS - Acoustimass 5 Series V BOSE

Comment installer le module Acoustimass ?

Placez le module sur ses pieds en caoutchouc contre un mur, à 1,5 m d'un angle. Laissez au moins 50 mm entre l'ouverture et le mur. Éloignez-le d'au moins 0,6 m d'un téléviseur.

Comment connecter les enceintes au module Acoustimass ?

Utilisez les câbles d'enceinte fournis. Insérez la fiche L dans l'enceinte gauche (étiquette vers le bas) et la fiche R dans la droite. Raccordez l'autre extrémité aux bornes OUTPUTS TO CUBE SPEAKERS L et R sur le module.

Comment raccorder le module Acoustimass à l'amplificateur ?

Raccordez les fils d'enceinte sans fiches aux bornes INPUTS FROM AMP OR RECEIVER sur le module. Respectez les polarités : fil avec bague au positif (rouge), fil uni au négatif (noir). Connectez l'autre extrémité aux bornes d'enceinte de l'amplificateur.

Quelle puissance d'amplificateur est recommandée ?

Le système est compatible avec des amplificateurs de 10 à 200 watts par canal, avec une impédance de 4 à 8 ohms.

Que faire en cas d'absence de son ou de son déformé ?

Déconnectez l'amplificateur et testez le module avec un autre ampli fonctionnel. Vérifiez tous les câbles et les polarités. Consultez la section 'Résolution des problèmes' de la notice.

Comment vérifier les canaux d'un amplificateur défectueux ?

Déconnectez les câbles et reconnectez le câble L du module aux bornes droite de l'ampli. Réglez la balance à droite. Si le son de l'enceinte gauche devient correct, le canal gauche de l'ampli est probablement défectueux. Répétez pour l'autre canal.

Comment nettoyer le système ?

Utilisez un chiffon doux et sec. Pour les grilles, un aspirateur à faible puissance. N'utilisez pas de solvants, produits chimiques ou aérosols. Évitez que du liquide ne pénètre dans les ouvertures.

Puis-je utiliser d'autres supports que ceux fournis ?

Non, n'utilisez que les supports Bose recommandés (muraux, pieds de table ou de sol) disponibles séparément.

Que signifie la fonction de protection automatique ?

À volume élevé, un circuit de protection réduit légèrement le volume pour éviter tout dommage ou surcharge. Ne dépassez pas ce niveau.

Où trouver le numéro de série ?

Le numéro de série se trouve sur le panneau de connexion du module Acoustimass. Notez-le et conservez votre facture avec la notice.

MODE D'EMPLOI Acoustimass 5 Series V BOSE

Informations réglementaires

C

Ce symbole signifie que le produit ne doit pas etre jeté avec les dechets menagers mais doit etre depose dans un centre de collecte approprié pour recyclage. Une mise au rebut et un recyclage adequats permettent de protegier les ressources naturelles, la sante humaine et l'environnement. Pour plus d'informations sur I'élimination et le recyclage de ce produit, contactez vous mairie,voite service d'enlefvement des ordures ou le magasin ou vous avez acheté ce produit.

Bose Corporation declare que ce produit est conforme aux critres essentiels et autres dispositions de la Directive 1999/5/CE et des autres directives européennes applicables. L'attestation complète de conformité est disponible à l'adresse www.bose.com/compliance/

Noms et contenu des substances ou éléments toxiques ou dangereux
Nom	Substances ou éléments toxiques ou dangereux
	Plomb (Pb)	Mercure (Hg)	Cadmium (Cd)	Chrome hexavalent (CR(VI))	Biphényle polybromé (PBB)	Éther de diphényle polybromé (PBDE)
Polychlorobiphenyles X00000
Pièces métalliques X00000
Pièces en plastique 000000
Enceintes X000000
Câbles X000000
0 : indique que la quantité de cette substance toxique ou dangereuse contenue dans tous les composants homogènes de cette pièce est inférieure à la limite définie dans SJ/T 11363-2006.
X : indique que la quantité de cette substance toxique ou dangereuse contenue dans au moins un des composants homogènes de cette pièce est supérieure à la limite définie dans SJ/T 11363-2006.

Rensignements à noter et conserver :

Le numero de série se trouve sur le panneau de connexion du module Acoustimass.

Numéro de série :

Modèle :

Datedachat:

Conservez votre facture avec cette notice d'utilisation.

©2015 Bose Corporation. Toute reproduction, modification, distribution ou autre utilise, même partielle, de ce document est interdite sans autorisation écrite préalable.

2-Français

Table des matieres

Introduction

A propos de votre système d'enceintes stéreo Bose Acoustimass 4

4

Déballage du système 4

Installation

Conseils de positionnement 5

Example de positionnement du système 5

Connexion des enceintes au module Acoustimass 6

Installation des enceintes 6

Raccordement du module Acoustimass à votre ampli-tuner ou amplificateur 7

Avant de brancher votre ampli-tuner ou votre amplificateur 7

Vérification du système 7

Description de la fonction de protection automatique du système 7

Entretien

Résolution des problèmes 8

Vérification des canaux d'enceinte de votre ampli-tuner ou de votre amplificateur 8

Nettoyage 8

Service client 8

Garantie limitée 8

Informations techniques

9

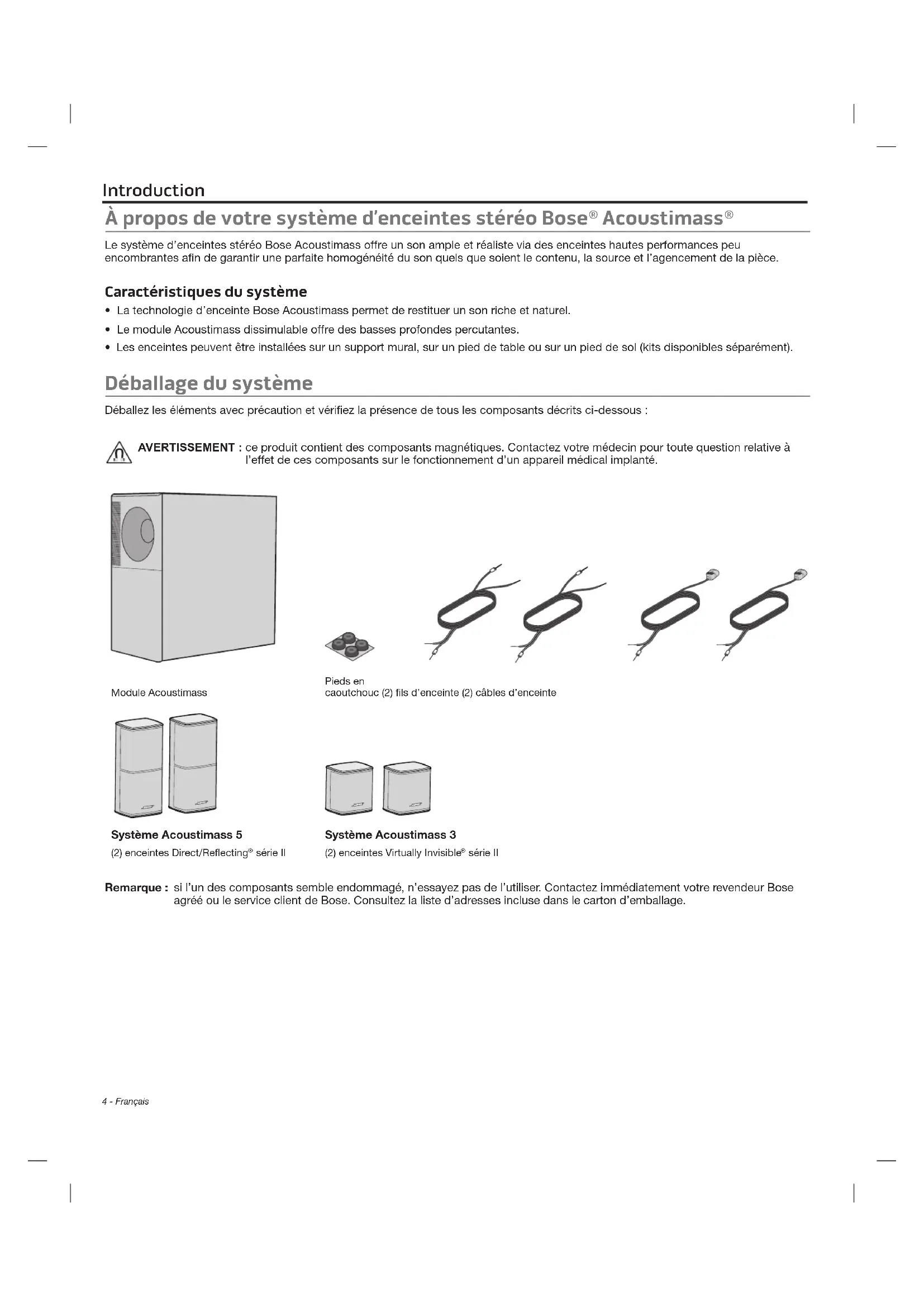

À propos de votre système d'enceintes stéreo Bose® Acoustimass®

Le système d'enceintes stéreo Bose Acoustimass offre un son ample et réaliste via des enceintes haute performances peu encourbrantes afin de garantir une parfaite homogénéité du son quels que soient le contenu, la source et l'agencement de la pièce.

\section*{Caracteristiques du système}

• La technologie d'enceinte Bose Acoustimass permet de restituer un son riche et naturel.
• Le module Acoustimass dissimulable offre des basses profondes percutantes.
• Les enceintes peuvent etre installees sur un support mural, sur un pied de table ou sur un pied de sol (kits disponibles séparation).

Déballage du système

Déballez les éléments avec précaution et vérifie la présence de tous les composants décrits ci-dessous :

AVERTISSEMENT : ce produit contient des composants magnétiques. Contactez vous mèdecin pour toute question relative à l'effet de ces composants sur le fonctionnement d'un apparéil Médical implanté.

Module Acoustimass

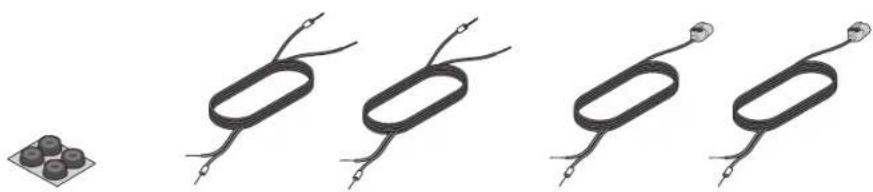

Pieds en caoutchouc (2) fils d'enceinte (2) cables d'enceinte

Système Acoustimass 5

Système Acoustimass 3
(2) enceintes Direct/Reflecting^® série II
(2) enceintes Virtually Invisible® série II

Remarque: si I'un des composants semble endommage, n'essayez pas de l'utiliser. Contactez immediatement yours revendeur Bose agree ou le service client de Bose. Consultez la liste d'adresses incluse dans le carton d'emballage.

Conseils de positionnement

Placez le système à l'écart d'étagères métalliques, autres apparéils audio/video et des sources de chaleur directe.

Module Acoustimass®

• Placez le module sur ses pieds en caoutchouc contre un mur à 1,5 m de l'angle. Pour augmenter les graves, rapproche le module d'un angle. • Choisissez une surface plane et stable. Le module risque de bouger sous l'effet des vibrations, en particulier s'il est placé sur une surface lisse telle que du marbre, du verre ou du bois cière. • Laissez un espace d'au moins 50 mm entre l'ouverture et le mur. • Placez-le à au moins 0,6 m d'un téléviseur afin d'éviter les interférences magnétiques avec celui-ci. Éloignez-le davantage si des interférences continuente de se produit.

Enceintes • Éloignez les

enceintes de 1 à 4,6 m. Éloignez les enceintes d'au moins 15 cm d'un téléviseur à tube cathodique.

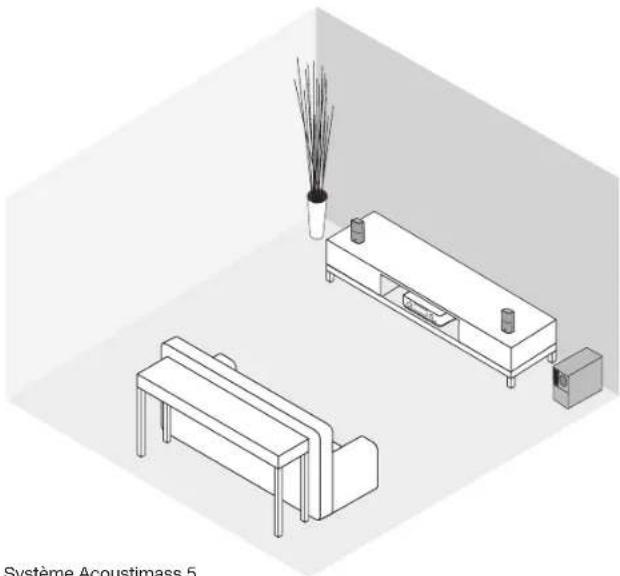

Exemple de positionnement du système

Systeme Acoustimass 5

Remarque: fixez les pieds en caoutchou au module Acoustimass afin de protégger votre sol.

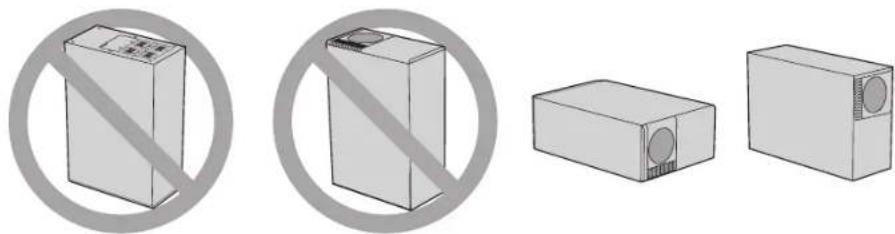

ATTENTION : veillez à ne pas placer le module Acoustimass sur son panneau avant ou arriere lorsque vous l'utilisez.

Installation

Connexion des enceintes au module Acoustimass

Utilisez les deux cables d'enceinte fournis pour raccarder vos enceintes au module Acoustimass.

ATTENION mettez tous les composants hors tension et debranchez-les avant de proceder aux raccordements.

1. Insérez la fiche L du cable d'enceinte gauche dans l'enceinte gauche en orientant l'étiquette vers le bas.
2. Inserez la fiche R du cable d'enceinte croit dans l'enceinte droite en orientant I'etiquette vers le bas.

Système Acoustimass 3

Système Acoustimass 5

ATTENTION: ne raccordez pas toute amplificateur ou ampli-tuner directement aux enceintes. Raccordez les enceintes au module Acoustimass pour éviter d'endommager toute système.

1. Raccordez l'autre extrémité du cable d'enceinte gauche à la borne OUTPUTSTO CUBE SPEAKERS L (gauche) sur le panneau de connexion du module Acoustimass.

A. Insérez le fil portant une bague dans la borne positive (+) de couleur rouge.
B. Insérez le fil un dans la borne positive (+) de couleur noire.

1. Repetez l'etape 3 pour le cable d'enceinte droit en raccordant les fils à la borne R (droite).

Installation des enceintes

you pouze installer les enceintes sur un support mural, un pied de table ou un pied de sol. Vou puez par ailleurs utilise un autre fil d'enceinte et un connecteur Bose pour augmenter la distance entre les enceintes et le module Acoustimass. Pour acheter ces accessoires, contactez Your revendeur Bose ou consultez la page www.Bose.com

ATTENTION: n'utilise aucun autre support pour fixer les enceintes.

Raccordement du module Acoustimass® à votre ampli-tuner ou amplificateur

Les fils d'enceinte sans fiches permettent de raccorder le module Acoustimass à votre ampli-tuner ou amplificateur. Notre système d'enceintes est compatible avec les ampli-tuners ou amplificateurs dont la puissance est comprise entre 10 et 200 watts par canal avec une impédance de 4 à 8 ohms. Consultez la notice d'utilisation de votre ampli-tuner ou de votre amplificateur.

ATTENTION : un cablage incorrect risque de réduire considérablement les basses (voire de les supprimer) et d'endommager le système.

1. Raccordez les fils d'enceinte aux bornes INPUTS FROM AMP OR RECEIVER sur le panneau arriere du module Acoustimass :

A. Raccordez le fil portant une bague à la borne positive (+) de la paire de bornes d'entrée L (gauches).
B. Raccordez le fil uni à la borne négative (-) de la paire de bornes d'entrée L (gauches).
C. Repetez les étapes A et B avec l'autre fil d'enceinte pour la paire de bornes d'entrée R (droites)

1. Raccordez les autres extrémités des cables aux bornes d'enceinte de votre amplificateur ou ampli-tuner.

A. Raccordez le fil portant une bague (connecté à la paire de bornes d'entrée L (gauches) sur le module) à la borne positive LEFT (+) de l'amplificateur ou de l'ampli-tuner.
B. Raccordez le fil uni (connecté à la paire de bornes d'entrée L (gauches) sur le module) à la borne négative LEFT (-) de l'amplificateur ou de l'ampli-tuner.
C. Repétez les étapes A et B avec le fil raccordé à la paire de bornes d'entrée R (droites) sur le module Acoustimass et la paire de bornes d'entrée RIGHT sur l'amplificateur ou l'ampli-tuner.

Avant de brancher votre ampli-tuner ou votre amplificateur :

Veillz a ce qu'aucun brin n'entre en contact avec les bornes adjacentes. Dans le cas contraire, cela peut creer des courts-circuits qui risquent d'endommagerYOUR ampli-tuner ouvoe amplificateur.
- Verifie tous les raccordements afin d'eviter d'endommager vos enceintes. Assurez-vous que les enceintes sont raccardées au module et non directement à l'amplificateur ou à l'ampli-tuner.

Vérification du système

Mettez sous tension vous amplificateur et votre module Acoustimass, puis vérifie que le système fonctionne de la manière décrite ci-dessous :

Lorsque la commande de balance de votre amplificateur est reglee a gauche, le son doit provenir du module Acoustimass et de l'enceinte gauche uniquement.
Lorsque la commande de balance de votre amplificateur est reglee a droite, le son doit provenir du module Acoustimass et de l'enceinte droite uniquement.
Lorsque la commande de balance est reglee au centre, lessons les plus graves doivent etre identiques ou plus puissants quel que soit le reglage de cette commande (au centre, a gauche ou a droite).

Si voit syste ne fonctionne pas de la maniere decrite ci-dessus, verifiez tous les fils et assurez-vous que les polarités sont respectees (positifs a positifs et négatifs a négatifs). Si voite syste ne fonctionne always pas, consultez la section « Résolution des problèmes », page 8.

Description de la fonction de protection automatique du système

A un volume d'ecoute elevé, le circuit de protection automatique de votre système Acoustimass s'active pour éviter tout dommage électrique ou surcharge du système. Lors de l'activation de ce circuit, le volume baisse légarement. Cela indique que la puissance sonore a dépasse les niveaux de sécurité. Il est donc recommendé de ne pas dépasser ce niveau de volume.

Entretien

Résolution des problèmes

Problème Mesure corrective

Absence de son ou son déformé

• Déconnectez l'amplificateur ou l'ampli-tuner du système, puis reconnectez le module Acoustimass à un autre amplificateur ou ampli-tuner qui fonctionne correctement. Si le système fonctionne, votre amplificateur ou ampli-tuner est à l'origine du problème.
• Mettez l'amplificateur ou l'ampli-tuner hors tension, puis vérifie tous les cables qui reliient les enceintes, le module et l'amplificateur ou l'ampli-tuner.
• Consultez la notice d'utilisation de l'amplificateur ou de l'ampli-tuner pour obtenir de plus amples informations de dépannage.
  Voir « Verification des canaux d'enceinte de votre ampli-tuner ou de votre amplificateur »

Vérification des canaux d'enceinte de votre ampli-tuner ou de votre amplificateur

Si l'une des enceintes n'émet aucun son ou restitue un son déformé, il est possible que le canal d'enceinte de votre amplificateur ou ampli-tuner soit défectueux.

1. Déconnectez les deux cables d'enceinte de l'amplificateur ou de l'ampli-tuner.
2. Reconnectez le cable de la borne L INPUTS du module Acoustimass aux bornes d'enceinte droite de l'amplificateur ou de l'ampli-tuner.
3. Déconnectez les deux cables d'enceinte de l'amplificateur ou de l'ampli-tuner. Reconnectez le cable de la borne L INPUTS du module Acoustimass aux bornes d'enceinte droite de l'amplificateur ou de l'ampli-tuner.
4. Reglez la commande de balance de l'amplificateur ou de l'ampli-tuner a droite, puis metteze ce dernier sous tension. Si le son de l'enceinte gauche est désormais correct, il est possible que le canal gauche de votre amplificateur ou ampli-tuner soit defectueux.
5. Repetecz thise procdu pour verifier voite enceinte droite en reconnectant le cable de la borne R INPUTS du module aux bornes d'enceinte gauche de I'amplificateur ou de I'ampli-tuner.

ATTENTION: ne raccordez PAS l'autre enceinte au canal potentiellement defectieux. Si le canal est defectieux, il pourrait endommager votre système Acoustimass.

Nettoyage

• Vous pouvez nettoyer la surface du système avec un chiffon doux et sec.
  Nutilise pas d'areols a proximite du systeme. Nutilise pas de solvents, de produits chimiques, ni de liquides de nettoyage contenant de I'alcool, de I'ammoniac ou des substances abrasives.
  Veiliez a ce qu'aucun liquide ne pénétre dans les ouvertures.
• Vous pouvez utiliser un aspirateur pour nettoyer les grilles. Pour éviter d'endommager les haut-parleurs situés directement derrière la grille, utilisez un aspirateur de faible puissance.

Service client

Si you've aess beo d'une aide supplémentaire, contactez le service client de Bose. Consultez la listede adresses incluse dans le carton d'emballage.

Garantie limitée

Votr s t e r i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Les informations de garantie qui occuppant ce produit ne s'appliquent ni en Australiai ne en Nouvelle-Zelande. Consultez notre site Web www.bose.com.au/warranty ou www.bose.con.nz/warranty pour plus d'informations sur les conditions de garantie en Australie et Nouvelle-Zelande.

Compatibilité

Compatible avec les ampli-tuners ou les amplificateur dont la puissance est comprise entre 4 et 8 ohms

Compatible avec les ampli-tuners ou les amplificateur dont la puissance est comprise entre 10 et 100 watts par canal

Puissance CEI : 50 watts par canal

Base sur une variation maximale de la réponse en fréquence de ± 0,5 dB.

Section Longueur
0,75 mm²	9 m maximum
1,5 mm²	14 m maximum
