MANUAL DE UTILIZADOR 6911HDA MAKITA

Porca de grande elasticidade

PARA EL FUNCIONAMIENTO

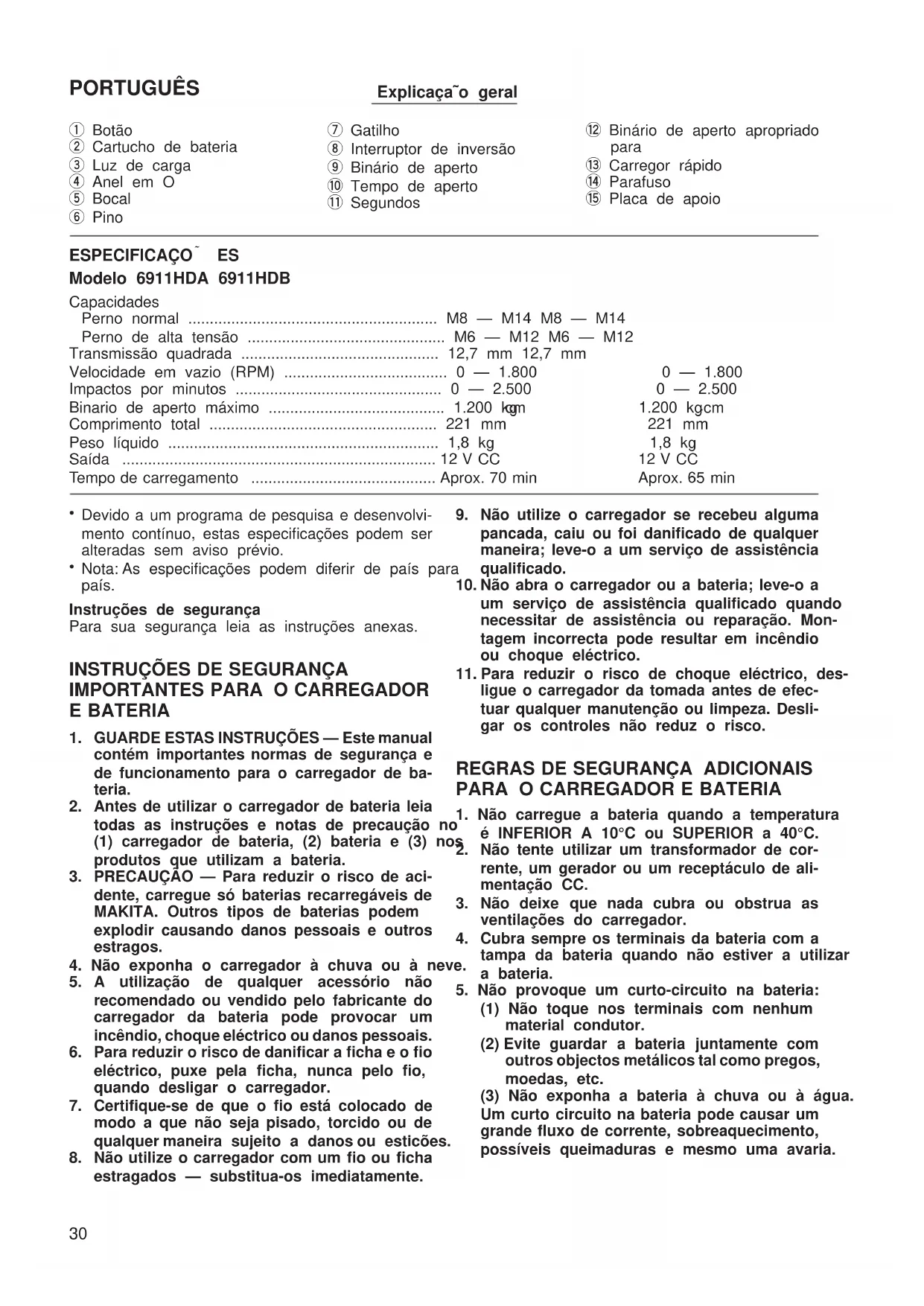

Devido a um programa de pesquisa e desenvolvi- mento contínuo, estas especificações podem ser alteradas sem aviso prévio.

Nota: As especificações podem diferir de país para país. Instruções de segurança Para sua segurança leia as instruções anexas.

contém importantes normas de segurança e de funcionamento para o carregador de ba- teria.

2. Antes de utilizar o carregador de bateria leia

todas as instruções e notas de precaução no (1) carregador de bateria, (2) bateria e (3) nos produtos que utilizam a bateria.

3. PRECAUÇÃO — Para reduzir o risco de aci-

dente, carregue só baterias recarregáveis de MAKITA. Outros tipos de baterias podem explodir causando danos pessoais e outros estragos.

4. Não exponha o carregador à chuva ou à neve.

5. A utilização de qualquer acessório não

recomendado ou vendido pelo fabricante do carregador da bateria pode provocar um incêndio, choque eléctrico ou danos pessoais.

6. Para reduzir o risco de danificar a fichaeofio

eléctrico, puxe pela ficha, nunca pelo fio, quando desligar o carregador.

7. Certifique-se de que o fio está colocado de

modo a que não seja pisado, torcido ou de qualquer maneira sujeito a danos ou esticões.

8. Não utilize o carregador com um fio ou ficha

estragados — substitua-os imediatamente.

9. Não utilize o carregador se recebeu alguma

pancada, caiu ou foi danificado de qualquer maneira; leve-o a um serviço de assistência qualificado.

10. Não abra o carregador ou a bateria; leve-o a

um serviço de assistência qualificado quando necessitar de assistência ou reparação. Mon- tagem incorrecta pode resultar em incêndio ou choque eléctrico.

11. Para reduzir o risco de choque eléctrico, des-

ligue o carregador da tomada antes de efec- tuar qualquer manutenção ou limpeza. Desli- gar os controles não reduz o risco.

1. Não carregue a bateria quando a temperatura

é INFERIOR A 10°C ou SUPERIOR a 40°C.

2. Não tente utilizar um transformador de cor-

rente, um gerador ou um receptáculo de ali- mentação CC.

3. Não deixe que nada cubra ou obstrua as

ventilações do carregador.

4. Cubra sempre os terminais da bateria com a

tampa da bateria quando não estiver a utilizar a bateria.

5. Não provoque um curto-circuito na bateria:

(1) Não toque nos terminais com nenhum material condutor. (2) Evite guardar a bateria juntamente com outros objectos metálicos tal como pregos, moedas, etc. (3) Não exponha a bateria à chuva ou à água. Um curto circuito na bateria pode causar um grande fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo uma avaria.

6911HDA/6911HDWA (Por) (’98. 12. 18)6. Não guarde a ferramenta e a bateria em locais onde a temperatura possa atingir ou ultrapas- sar 50°C.

7. Não queime a bateria mesmo se estiver se-

veramente danificada ou completamente gasta. A bateria pode explodir no fogo.

8. Tenha cuidado para não deixar cair, sacudir ou

dar pancadas na bateria.

9. Não carregue dentro de uma caixa ou recipi-

ente de qualquer tipo. A bateria deve ser colocada num local bem ventilado durante o carregamento.

1. Não se esqueça que esta ferramenta está

sempre operacional pois não necessita de ser ligada a uma tomada da rede.

2. Utilize protectores para os ouvidos.

3. Verifique cuidadosamente antes da instalação

se o bocal está velho, tem falhas ou está estragado.

4. Segure na ferramenta firmemente.

5. Certifique-se sempre de que os seus pés

estão em perfeito equilíbrio. Certifique-se de que ninguém está por baixo quando trabalhar em locais altos.

6. O acerto do binário pode diferir dependendo

do tamanho ou do tipo de parafuso. Verifique o binário com uma chave de binário.

7. Quando perfurar paredes, chão ou qualquer

superfície onde possa encontrar um fio de corrente eléctrica ‘‘vivo’’, NÃO TOQUE EM NENHUMA PARTE METALICA DA MAQUINA! Pegue na ferramenta só pelas superfícies iso- ladas para evitar choque eléctrico se perfurar um fio ‘‘vivo’’. GUARDE ESTAS INSTRUÇÕES.

INSTRUÇÕES DE FUNCIONAMENTO

Desligue sempre a ferramenta antes de colocar ou retirar a bateria.

Para retirar a bateria, tire-a da ferramenta enquanto pressiona os botões em ambos os lados da bateria.

Para colocar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para o seu lugar. Coloque-a sempre até ao fim, até que fique presa no lugar com um clique. Se assim não for, pode acidentalmente cair da ferramenta, ferindo-a a si ou a alguém perto.

Não force para colocar a bateria. Se a bateria não deslizar facilmente é porque não está colocada correctamente. Carregamento Para 6911HDA (Fig. 2)

A sua nova bateria não está carregada. Necessita de a carregar antes da utilização. Utilize o carrega- dor rápido Modelo DC1201 para carregar a bateria.

Ligue o carregador rápido à fonte de alimentação. A luz de carga piscará em verde.

Coloque o cartucho da bateria de modo a que os seus terminais mais e menos fiquem no mesmo lado do que as respectivas marcas no carregador rápido. Coloque o cartucho completamente no ori- fício de maneira a que fique bem assente no carregador.

Quando o cartucho da bateria está colocado a luz de carga muda de verde para vermelho e o carrega- mento começa. A luz de carga mantém-se acesa durante o carregamento.

Quando o carregamento termina, a cor da luz de carga muda de vermelho para verde e ouve um som constante durante cerca de 5 segundos. O tempo de carregamento é de aproximadamente uma hora.

Depois do carregamento, desligue o carregador da fonte de alimentação. Tipo de bateria Capacidade (mAh) Número de células

Quando carrega uma bateria nova ou uma bateria que não foi utilizada durante um longo período de tempo, pode não aceitar uma carga completa. É uma condição normal e não indica um problema. Pode carregar a bateria completamente depois de a descarregar completamente e carregar durante algumas vezes.

Se carregar um cartucho de bateria de uma ferra- menta que acabou de utilizar ou um cartucho de bateria que foi deixado num local exposta a luz solar directa durante muito tempo, a luz de carga pode piscar em vermelho. Se isto acontecer, espere um pouco. O carregamento inicia-se depois do cartucho da bateria arrefecer. O cartucho de bateria arrefecerá mais depressa se o retirar do carregador rápido.

Se a luz de carga piscar alternadamente em ver- melho e verde e se escutar um ‘‘bip, bip, bip....’’ durante cerca de 20 segundos, o carregamento não é possível. Os terminais no carregador ou no car- tucho da bateria estão obstruídos com pó ou o cartucho da bateria está gasto ou danificado. Para 6911HDB (Fig. 3)

A sua nova bateria não está carregada. Necessita de a carregar antes da utilização. Utilize o carrega- dor rápido Modelo DC1411 para carregar a bateria.

Ligue o carregador rápido à fonte de alimentação. A luz de carga piscará em verde.

Coloque o cartucho da bateria de modo a que os seus terminais mais e menos fiquem no mesmo lado do que as respectivas marcas no carregador rápido. Coloque o cartucho completamente no ori- fício de maneira a que fique bem assente no carregador. 6911HDA/6911HDWA (Por) (’98. 12. 18) 31• Quando o cartucho da bateria está colocado a luz de carga muda de verde para vermelho e o carrega- mento começa. A luz de carga mantém-se acesa durante o carregamento.

Quando a luz de carga muda de vermelho para verde o carregamento está completo. O tempo de carregamento é de aproximadamente 65 minutos.

Se deixar o cartucho da bateria no carregador despois do ciclo de carregamento terminar, o car- regador mudará para o modo ‘‘carregamento gota a gota (carregamento de manutenção)’’ que durará aproximadamente 24 horas.

Depois do carregamento, desligue o carregador da fonte de alimentação. Tipo de bateria Capacidade (mAh) Número de células

O carregador rápido Modelo DC1411 é para car- regar o cartucho de bateria Makita. Nunca o utilize para outros fins ou para baterias de outros fabri- cantes.

Quando carrega uma bateria nova ou uma bateria que não foi utilizada durante um longo período de tempo, pode não aceitar uma carga completa. É uma condição normal e não indica um problema. Pode carregar a bateria completamente depois de a descarregar completamente e carregar durante algumas vezes.

Se carregar um cartucho de bateria de uma ferra- menta que acabou de utilizar ou um cartucho de bateria que foi deixado num local exposta a luz solar directa durante muito tempo, a luz de carga pode piscar em vermelho. Se isto acontecer, espere um pouco. O carregamento inicia-se depois do cartucho da bateria arrefecer. O cartucho de bateria arrefecerá mais depressa se o retirar do carregador rápido.

Se a luz de carga piscar alternadamente em ver- melho e verde existe um problema e o carrega- mento não é possível. Os terminais no carregador ou no cartucho da bateria estão obstruídos com pó ou o cartucho da bateria está gasto ou danificado. Carregamento gota a gota (Carregamento de manutenção) Se deixar a bateria no carregador para evitar des- carga espontânea depois de um carregamento completo, o carregador mudará para o modo de ‘‘carregamento gota a gota (carregamento de manutenção)’’ e manterá a bateria fresca e comple- tamente carregada. Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes de estar completamente

descarregada. Páre sempre o funcionamento da ferramenta e carregue a bateria quando nota diminuição da potência da ferramenta.

2. Nunca carregue uma bateria completamente car-

regada. Sobrecarregamento diminui a vida útil da bateria.

3. Carregue a bateria à temperatura ambiente de

10°C – 40°C. Se a bateria estiver quente deixe-a arrefecer antes de a carregar. Selecção do bocal correcto Utilize sempre o bocal correcto para os parafusos e porcas. Um tamanho incorrecto do bocal pode origi- nar um binário de aperto incorrecto ou inconsistente e/ou estragar a porca ou o parafuso. Para instalar ou retirar o bocal (Fig. 4) Importante: Certifique-se sempre de que a ferramenta está des- ligada e o cartucho da bateria retirado antes de colocar ou retirar o bocal. Mova o anel em O para fora da ranhura no bocal e retire o pino do bocal. Assente o bocal na placa de apoio da ferramenta de modo a que o bocal fique alinhado com o orifício na placa de apoio. Em seguida volte a colocar o anel em O na posição original, na ranhura no bocal, para prender o pino. Para retirar o bocal siga inversamente os pro- cedimentos de instalação. Acção do interruptor (Fig. 5) PRECAUÇÃO: Antes de colocar o cartucho de bateria na ferramenta, certifique-se sempre de que o gatilho funciona cor- rectamente e volta para a posição ‘‘OFF’’ quando desligado. Para ligar a ferramenta, carregue simplesmente no gatilho. A velocidade da ferramenta aumenta quando aumenta a pressão no gatilho. Liberte o gatilho para parar. Acção do interruptor de inversão (Fig. 6) PRECAUÇÃO:

Certifique-se sempre da direcção de rotação antes de começar a operação.

Só utilize o interruptor de inversão depois da ferra- menta estar completamente parada. Mudar a direcção de rotação antes de a ferramenta estar completamente parada pode estragá-la. Esta ferramenta tem um interruptor de inversão para mudar a direcção de rotação. Deslize o interruptor para a esquerda para rotação no sentido dos pon- teiros do relógio ou para a direita para rotação no sentido oposto.

6911HDA/6911HDWA (Por) (’98. 12. 18)Operação (Fig.7e8) O bonário de aperto adequado pode variar depen- dendo do tipo e tamanho do parafuso. A relação entre o binário de aperto e o tempo de aperto é indicado nas figuras. Segure na ferramenta firmemente e coloque o bocal sobre a porca ou o parafuso. Ligue a ferramenta e aperte durante o tempo de aperto apropriado. NOTA:

Pegue na ferramenta apontando directamente para a porca ou parafuso sem aplicar força excessiva na ferramenta.

Binário de aperto excessivo pode estragar a porca ou o parafuso. Antes de começar o trabalho faça um teste para verificar a velocidade de aperto e o tempo adequado para a sua porca ou parafuso. O binário de aperto é afectado por uma ampla variedade de factores incluindo os seguintes. Depois do aperto verifique sempre o binário com uma chave de binário.

1. Quando o cartucho de bateria está quase comple-

tamente descarregado, a voltagem diminuirá e o binário de aperto será reduzido.

A utilização de um tamanho de bocal incorrecto causará uma redução no binário de aperto.

Um bocal gasto (na extremidade hexagonal ou quadrada) causará uma redução do binário de aperto.

Mesmo que o coefeciente do binário de aperto e a classe do parafuso seja a mesma, o binário de aperto adequado será diferente de acordo com o diâmetro do parafuso.

Mesmo que os diâmetros dos parafusos sejam os mesmos, o binário de aperto adequado será diferente de acordo com coeficiente do binário, a classe e o comprimento do parafuso.

4. A utilização de uma ligação universal ou de uma

barra de extensão reduz a força de aperto da chave de impacto. Compense apertando durante um período mais prolongado.

5. O tipo de materiais a serem apertados, a maneira

de pegar na ferramenta e a velocidade da ferra- menta afectarão o aperto. Rendimento do aperto A seguinte tabela de referência indica as capacidades aproximadas de aperto para um bateria. Pode diferrir sob certas condições. Aplicação Tempo de aperto Número de apertos 6911HDA 6911HDB Parafuso de alta tensão M12 3 segundos Cerca de 90 Cerca de 100 PRECAUÇÃO: Se a ferramenta funcionar continuamente até que o cartucho da bateria esteja completamente descarregado, deixe a ferramenta descansar durante 15 minutos antes de continuar com uma bateria nova. Instalação da placa de apoio (Fig. 9) Coloque sempre a placa de apoio quando utiliza os cartuchos de bateria 1200, 1202 ou 1202 A. Coloque a placa de apoio na ferramenta com o parafuso fornecido, como indicado na figura. MANUTENÇAx O PRECAUÇAx O: Certifique-se sempre de que a ferramenta se encon- tra desligada e de que a bateria foi retirada antes de efectuar qualquer inspecção e manutenção. Para salvaguardar a segurança e a fiabilidade do produto, as reparaço˜es, manutença˜o e afinaço˜es devera˜o ser sempre efectuadas por um Centro de Assistência Oficial MAKITA. GARANTIA Garantimos as ferramentas Makita de acordo com as regulamentaço˜es específicas do país. Esta˜o excluí- dos da garantia os danos causados pelo desgaste normal, sobrecarga ou utilizaça˜o inadequada da fer- ramenta. Em caso de reclamaça˜o, queira por favor enviar a ferramenta, sem a desmontar, juntamente com o CERTIFICADO DE GARANTIA anexo, ao seu distribuidor ou ao Serviço de Assistência da Makita. 6911HDA/6911HDWA (Por) (’98. 12. 18) 33DANSK Illustrationsoversigt 1 Knap 2 Akku 3 Ladelampe 4 O-ring 5 Top 6 Stift 7 Afbryderknap 8 Omløbsvœlger 9 Spœndemoment 0 Fastspœndingstid q Sekunder w Korrekt spœndemoment for e Hurtiglader r Skrue t Låsebøjle SPECIFIKATIONER Model 6911HDA 6911HDB Kapacitet Standard bolt ........................................................... M8 — M14 M8 — M14 Kvalitetsstålbolt ........................................................ M6 — M12 M6 — M12 Firkantdrev .................................................................. 12,7 mm 12,7 mm Omdrejninger (ubelastet) (per minut) ......................... 0 — 1.800 0 — 1.800 Slag per minut ............................................................ 0 — 2.500 0 — 2.500 Maks. spœndemoment ............................................... 1.200 kg/cm 1.200 kg/cm Lœngde ...................................................................... 221 mm 221 mm Vœgt ........................................................................... 1.8 kg 1.8 kg Udgang ....................................................................... DC 12 V DC 12 V Ladetid ........................................................................ Cirka 70 min. Cirka 65 min.
