MANUALE UTENTE 6911HDA MAKITA

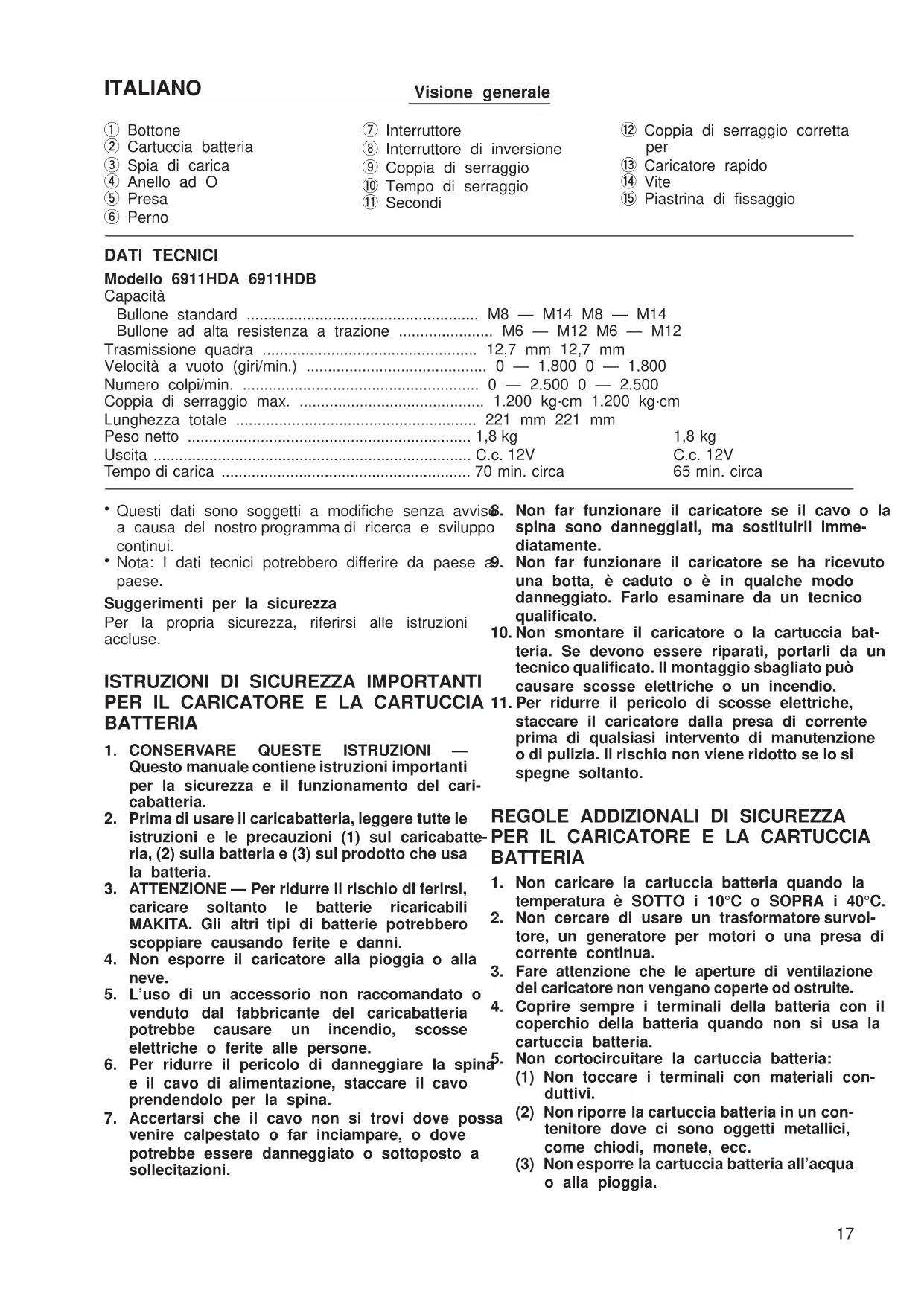

Avvitatrice ad Impulso a Batteria Istruzioni d’Uso

Questi dati sono soggetti a modifiche senza avviso a causa del nostro programma di ricerca e sviluppo continui.

Nota: I dati tecnici potrebbero differire da paese a paese. Suggerimenti per la sicurezza Per la propria sicurezza, riferirsi alle istruzioni accluse.

Questo manuale contiene istruzioni importanti per la sicurezza e il funzionamento del cari- cabatteria.

2. Prima di usare il caricabatteria, leggere tutte le

istruzioni e le precauzioni (1) sul caricabatte- ria, (2) sulla batteria e (3) sul prodotto che usa la batteria.

3. ATTENZIONE — Per ridurre il rischio di ferirsi,

caricare soltanto le batterie ricaricabili MAKITA. Gli altri tipi di batterie potrebbero scoppiare causando ferite e danni.

4. Non esporre il caricatore alla pioggia o alla

5. L’uso di un accessorio non raccomandato o

venduto dal fabbricante del caricabatteria potrebbe causare un incendio, scosse elettriche o ferite alle persone.

6. Per ridurre il pericolo di danneggiare la spina

e il cavo di alimentazione, staccare il cavo prendendolo per la spina.

7. Accertarsi che il cavo non si trovi dove possa

venire calpestato o far inciampare, o dove potrebbe essere danneggiato o sottoposto a sollecitazioni.

8. Non far funzionare il caricatore se il cavo o la

spina sono danneggiati, ma sostituirli imme- diatamente.

9. Non far funzionare il caricatore se ha ricevuto

una botta, è cadutooèinqualche modo danneggiato. Farlo esaminare da un tecnico qualificato.

10. Non smontare il caricatore o la cartuccia bat-

teria. Se devono essere riparati, portarli da un tecnico qualificato. Il montaggio sbagliato può causare scosse elettriche o un incendio.

11. Per ridurre il pericolo di scosse elettriche,

staccare il caricatore dalla presa di corrente prima di qualsiasi intervento di manutenzione o di pulizia. Il rischio non viene ridotto se lo si spegne soltanto.

REGOLE ADDIZIONALI DI SICUREZZA

1. Non caricare la cartuccia batteria quando la

temperatura è SOTTO i 10°C o SOPRA i 40°C.

2. Non cercare di usare un trasformatore survol-

tore, un generatore per motori o una presa di corrente continua.

Fare attenzione che le aperture di ventilazione del caricatore non vengano coperte od ostruite.

4. Coprire sempre i terminali della batteria con il

coperchio della batteria quando non si usa la cartuccia batteria.

5. Non cortocircuitare la cartuccia batteria:

(1) Non toccare i terminali con materiali con- duttivi. (2) Non riporre la cartuccia batteria in un con- tenitore dove ci sono oggetti metallici, come chiodi, monete, ecc. (3) Non esporre la cartuccia batteria all’acqua o alla pioggia. 6911HDA/6911HDWA (It) (’98. 12. 18) 17Un cortocircuito della batteria potrebbe causare un grande flusso di corrente, un sur- riscaldamento, bruciature ed anche un guasto.

6. Non riporre l’utensile e la cartuccia batteria

dove la temperatura potrebbe raggiungere o superare i 50°C.

7. Non bruciare la cartuccia batteria, anche se è

molto danneggiata o completamente usurata, perché altrimenti potrebbe esplodere.

8. Stare attenti a non far cadere, scuotere o

sbattere la cartuccia batteria.

9. Non caricare la cartuccia batteria dentro una

scatola od altro contenitore. Caricarla in un’area ben ventilata.

REGOLE ADDIZIONALI DI SICUREZZA

1. Tener presente che questo utensile è sempre

in condizione di funzionare, in quanto non è necessario collegarlo alla presa di corrente.

2. Indossare una cuffia o auricolari afonizzanti

per proteggere l’udito.

3. Prima dell’installazione, controllare con cura

che la presa non presenti segni di usura, crepe o danni.

4. Tenere saldamente l’utensile.

5. Accertarsi sempre di avere i piedi saldamente

appoggiati. Accertarsi che sotto non ci sia nessuno quando si usa l’utensile in un posto alto.

6. La coppia di serraggio corretta potrebbe dif-

ferire secondo il tipo e le dimensioni del bullone. Controllare la coppia con una chiave torsiometrica.

7. Perforando le pareti, il pavimento o dovunque

ci sono fili elettrici sotto tensione, NON TOC-

CARE ALCUNA PARTE METALLICA

DELL’UTENSILE! Per evitare scosse elettriche se si fora un filo sotto tensione, tenere l’utensile soltanto per le sue superfici isolate. CONSERVARE QUESTE ISTRUZIONI.

ISTRUZIONI PER L’USO

Installazione o rimozione della cartuccia bat- teria (Fig. 1)

Spegnere sempre l’utensile prima di inserire o di rimuovere la cartuccia batteria.

Per rimuovere la cartuccia batteria, estrarla dall’utensile schiacciando i bottoni ad entrambi i lati della batteria.

Per inserire la cartuccia batteria, allineare l’appendice della cartuccia batteria con la scanala- tura dell’alloggiamento e spingerla in posizione. Inserirla sempre completamente finché si blocca in posizione con un leggero scatto. In caso contrario, potrebbe accidentalmente cadere fuori ferendo l’operatore o chi è vicino.

Non usare forza per inserire la cartuccia batteria. Se non entra facilmente nell’utensile, vuol dire che non è inserita correttamente. Carica Per 6911HDA (Fig. 2)

La nuova cartuccia batteria non è caricata. Essa va caricata prima dell’uso. Per caricarla, usare il cari- catore rapido Modello DC1201.

Collegare il caricatore rapido alla presa di corrente. La spia di carica lampeggia in verde.

Inserire la cartuccia batteria in modo che i suoi terminali più e meno si trovino sullo stesso lato dei segni corrispondenti sul caricatore rapido. Inserire completamente la cartuccia batteria in modo che si trovi adagiata sul caricatore.

Quando si inserisce la cartuccia batteria, il colore della spia di carica cambia da verde a rosso e la carica comincia. La spia di carica rimane accesa durante la carica.

Al completamento della carica, il colore della spia di carica cambia da rosso a verde e si sente un segnale acustico continuo per 5 secondi circa. Il tempo di carica è di circa un’ora.

Dopo la carica, staccare il caricatore dalla presa di corrente. Tipo di batteria Capacità (mAh) Numero di celle

Il caricatore rapido Modello DC1201 serve a cari- care le cartucce batteria Makita. Esso non deve mai essere usato per altri scopi o per caricare le batterie di altre marche.

Quando si carica una cartuccia batteria nuova o che non è stata usata per un lungo periodo di tempo, essa potrebbe non accettare una carica completa. Ciò è normale e non indica un problema. La ricarica completa della cartuccia batteria è possibile dopo che è stata scaricata completamente e ricaricata alcune volte.

Se si carica la cartuccia batteria di un utensile appena usato, o una cartuccia batteria rimasta esposta alla luce diretta del sole o al calore per un lungo periodo di tempo, la spia di carica potrebbe lampeggiare in rosso. In tal caso, aspettare qualche tempo. La carica comincia dopo che la cartuccia batteria si è raffreddata. La cartuccia batteria si raffredda più presto se viene tolta dal caricatore rapido.

Se la spia di carica lampeggia alternativamente in verde e rosso e il segnale acustico ‘‘pi, pi, pi ...’’ suona per circa 20 secondi, vuol dire che c’è un problema e che la carica non è possibile. I terminali del caricatore o della cartuccia batteria sono intasati di polvere, oppure la cartuccia batteria è usurata o danneggiata. Per 6911HDB (Fig. 3)

La nuova cartuccia batteria non è caricata. Essa va caricata prima dell’uso. Per caricarla, usare il cari- catore rapido Modello DC1411.

Collegare il caricatore rapido alla presa di corrente. La spia di carica lampeggia in verde.

6911HDA/6911HDWA (It) (’98. 12. 18)• Inserire la cartuccia batteria in modo che i suoi terminali più e meno si trovino sullo stesso lato dei segni corrispondenti sul caricatore rapido. Inserire completamente la cartuccia batteria in modo che si trovi adagiata sul caricatore.

Quando si inserisce la cartuccia batteria, il colore della spia di carica cambia da verde a rosso e la carica comincia. La spia di carica rimane accesa durante la carica.

Al completamento della carica, il colore della spia di carica cambia da rosso a verde. Il tempo di carica è di circa 65 minuti.

Se si lascia la cartuccia batteria nel caricatore dopo il completamento del ciclo di carica, il caricatore si dispone nel modo di ‘‘carica centellinare (carica di manutenzione)’’, che dura circa 24 ore.

Dopo la carica, staccare il caricatore dalla presa di corrente. Tipo di batteria Capacità (mAh) Numero di celle

Il caricatore rapido Modello DC1411 serve a cari- care le cartucce batteria Makita. Esso non deve mai essere usato per altri scopi o per caricare le batterie di altre marche.

Quando si carica una cartuccia batteria nuova o che non è stata usata per un lungo periodo di tempo, essa potrebbe non accettare una carica completa. Ciò è normale e non indica un problema. La ricarica completa della cartuccia batteria è possibile dopo che è stata scaricata completamente e ricaricata alcune volte.

Se si carica la cartuccia batteria di un utensile appena usato, o una cartuccia batteria rimasta esposta alla luce diretta del sole o al calore per un lungo periodo di tempo, la spia di carica potrebbe lampeggiare in rosso. In tal caso, aspettare qualche tempo. La carica comincia dopo che la cartuccia batteria si è raffreddata. La cartuccia batteria si raffredda più presto se viene tolta dal caricatore rapido.

Se la spia di carica lampeggia alternativamente in verde e rosso, vuol dire che c’è un problema e che la carica non è possibile. I terminali del caricatore o della cartuccia batteria sono intasati di polvere, oppure la cartuccia batteria è usurata o danneg- giata. Carica centellinare (carica di manutenzione) Se si lascia la cartuccia batteria nel caricatore per evitare la scarica spontanea dopo la carica completa, il caricatore si dispone nel modo di ‘‘carica centell- inare (carica di manutenzione)’’ per mantenere la cartuccia batteria completamente carica. Suggerimenti per preservare al massimo la vita della batteria

1. Caricare la cartuccia batteria prima che si scarichi

completamente. Fermare sempre l’utensile e cari- care la cartuccia batteria se si nota una diminu- zione di potenza dell’utensile.

2. Non si deve mai ricaricare una cartuccia batteria

completamente caricata. La carica eccessiva riduce la vita di servizio della batteria.

3. Caricare la cartuccia batteria alla temperatura

ambiente di 10°C – 40°C. Lasciar raffreddare una batteria calda prima di caricarla. Selezione della presa corretta Usare sempre la presa di dimensioni corrette per i bulloni e i dadi. Una presa di dimensioni sbagliate potrebbe produrre una coppia di serraggio imprecisa e inconsistente e/o danneggiare il bullone o il dado. Installazione o rimozione della presa (Fig. 4) Importante: Accertarsi sempre che l’utensile sia spento e che la cartuccia batteria sia stata rimossa prima di installare o di rimuovere la presa. Spostare l’anello ad O fuori dalla scanalatura della presa, e togliere il perno dalla presa. Montare la presa sulla testata dell’utensile in modo che il foro della presa sia allineato con il foro della testata. Inserire il perno nel foro della presa e della testata. Rimettere poi l’anello ad O nella sua posizione originale nella scanalatura della presa, per bloccare il perno. Per rimuovere la presa, seguire il procedimento opposto di installazione. Azionamento dell’interruttore (Fig. 5) ATTENZIONE: Prima di inserire la cartuccia batteria nell’utensile, accertarsi sempre che l’interruttore funzioni corretta- mente e torni sulla posizione ‘‘OFF’’ quando viene rilasciato. Per avviare l’utensile, schiacciare semplicemente il grilletto dell’interruttore. La velocità dell’utensile aumenta con l’aumento della pressione sul grilletto. Rilasciare il grilletto per fermare l’utensile. Azionamento dell’interruttore di inversione (Fig. 6) ATTENZIONE:

Controllare sempre la direzione di rotazione prima dell’uso.

Usare l’interruttore di inversione soltanto dopo che l’utensile si è fermato completamente. Se si cambia la direzione di rotazione prima dell’arresto dell’utensile, lo si potrebbe danneggiare. Questo utensile è dotato di un interruttore di inver- sione per cambiare la direzione di rotazione. Spingere l’interruttore di inversione a sinistra per la rotazione in senso orario, e a destra per la rotazione in senso antiorario. 6911HDA/6911HDWA (It) (’98. 12. 18) 19Funzionamento (Figg.7e8) La coppia di serraggio corretta potrebbe differire secondo il tipo e le dimensioni del bullone. Il rapporto tra la coppia di serraggio e il tempo di serraggio è mostrato nelle figure. Tenere saldamente l’utensile e mettere la presa sopra il bullone o dado. Avviare l’utensile e stringere per il tempo di serraggio appropriato. NOTA:

Tenere l’utensile puntato diritto sul bullone o dado, senza esercitarvi sopra una pressione eccessiva.

Una coppia di serraggio eccessiva potrebbe dan- neggiare il bullone o dado. Prima di cominciare il lavoro, fare sempre una prova per verificare la velocità e il tempo di serraggio appropriati per il bullone o dado. Ci sono vari fattori che influenzano la coppia di serraggio, compresi quelli seguenti. Dopo il serraggio, controllare sempre la coppia con una chiave torsio- metrica.

1. Quando la cartuccia batteria è quasi completa-

mente scarica, la tensione cala e la coppia di serraggio si riduce.

La coppia di serraggio si riduce se non si usa una presa con le dimensioni corrette.

La coppia di serraggio si riduce se si usa una presa usurata (usura dell’estremità esagonale o quadrata).

Anche se il coefficiente di coppia e la classe del bullone sono gli stessi, la coppia di serraggio corretta differisce secondo il diametro del bullone.

Anche se il diametro dei bulloni è lo stesso, la coppia di serraggio corretta differisce secondo il coefficiente di coppia, la classe e la lunghezza del bullone.

4. L’uso del giunto universale o della barra di pro-

lunga riduce alquanto la forza della avvitatrice a impatto. Compensare con un tempo di serraggio più lungo.

5. La coppia di serraggio è influenzata dal tipo di

materiali da stringere, dal modo di tenere l’utensile e dalla velocità dell’utensile. Prestazioni di serraggio La seguente tabella di riferimento indica la capacità approssimativa di serraggio con una singola carica della cartuccia batteria. Essa potrebbe differire in certe circostanze. Applicazione Tempo di serraggio Numero di serraggi 6911HDA 6911HDB Bullone ad alta resistenza a trazione M12 3 secondi 90 circa 100 circa ATTENZIONE: Se si usa in continuazione l’utensile finché la cartuccia batteria si scarica, lasciarlo riposare per 15 minuti prima di continuare con un’altra batteria. Installazione della piastrina di fissaggio (Fig. 9) Installare sempre la piastrina di fissaggio usando le cartucce batteria 1200, 1202 o 1202A. Installarla sull’utensile con la vite in dotazione, come mostrato in figura. MANUTENZIONE ATTENZIONE: Prima di effettuare ogni tipo di lavoro sull’utensile, assicuratevi sempre che essa sia spenta e che la batteria sia rimossa. Per mantenere la sicurezza e l’affidabilità del pro- dotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assi- stenza Makita autorizzato. GARANZIA Garantiamo che gli utensili Makita sono in conformità con le leggi ed i regolamenti specifici del paese. Danni attribuibili al normale consumo, a rotture, a sovraccarichi o a utilizzazione erronea, sono esclusi dalla garanzia. In caso di reclamo inviate l’utensile, senza smontarlo, assieme al CERTIFICATO DI GARANZIA in dotazione, al rivenditore o al Centro di Servizio Makita.
