BEDIENUNGSANLEITUNG 6911HDA MAKITA

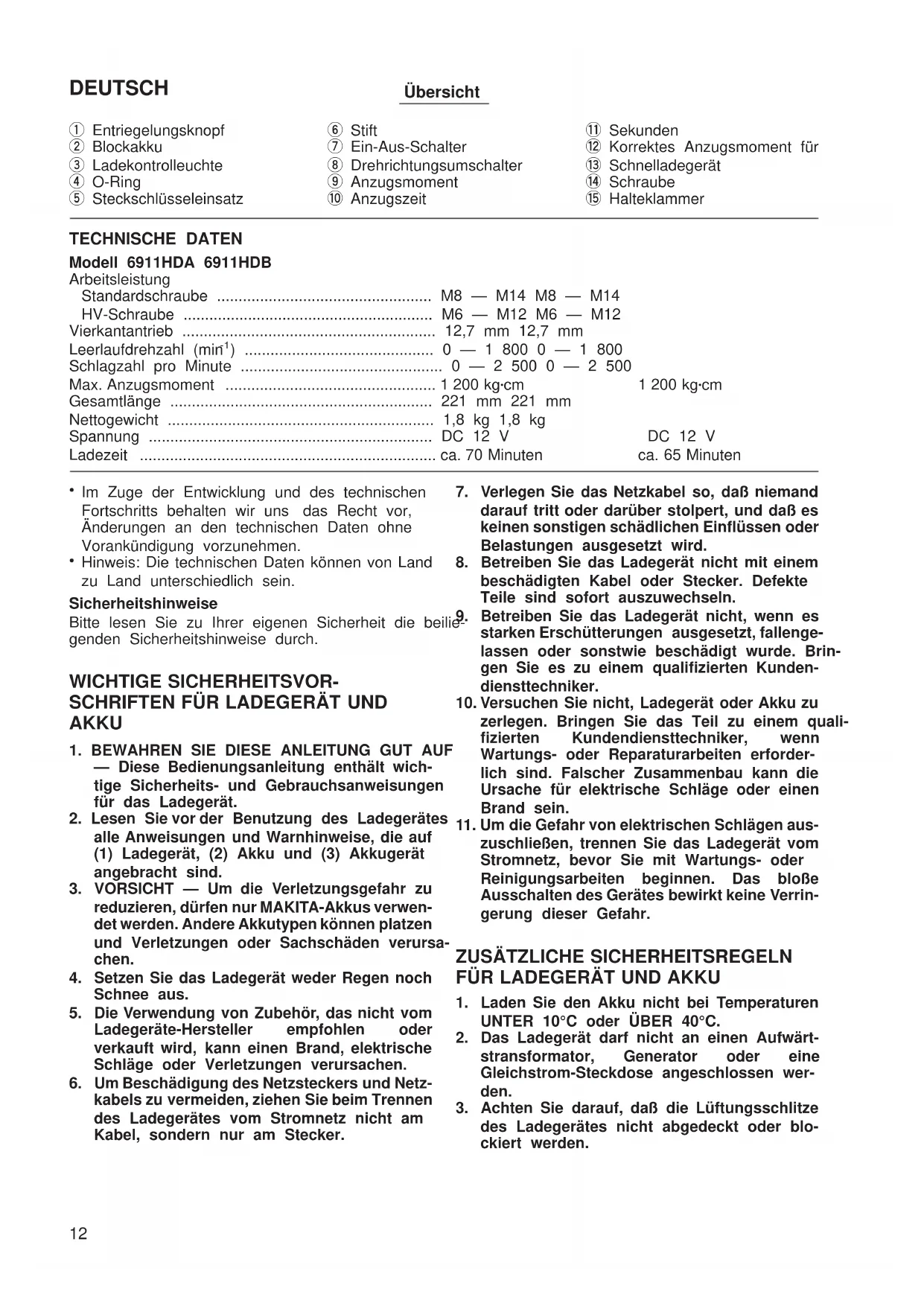

Akku-Schlagschrauber Betriebsanleitung

Im Zuge der Entwicklung und des technischen Fortschritts behalten wir uns das Recht vor, Änderungen an den technischen Daten ohne Vorankündigung vorzunehmen.

Hinweis: Die technischen Daten können von Land zu Land unterschiedlich sein. Sicherheitshinweise Bitte lesen Sie zu Ihrer eigenen Sicherheit die beilie- genden Sicherheitshinweise durch. WICHTIGE SICHERHEITSVOR-

SCHRIFTEN FÜR LADEGERÄT UND

1. BEWAHREN SIE DIESE ANLEITUNG GUT AUF

— Diese Bedienungsanleitung enthält wich- tige Sicherheits- und Gebrauchsanweisungen für das Ladegerät.

2. Lesen Sie vor der Benutzung des Ladegerätes

alle Anweisungen und Warnhinweise, die auf (1) Ladegerät, (2) Akku und (3) Akkugerät angebracht sind.

3. VORSICHT — Um die Verletzungsgefahr zu

reduzieren, dürfen nur MAKITA-Akkus verwen- det werden. Andere Akkutypen können platzen und Verletzungen oder Sachschäden verursa- chen.

4. Setzen Sie das Ladegerät weder Regen noch

5. Die Verwendung von Zubehör, das nicht vom

Ladegeräte-Hersteller empfohlen oder verkauft wird, kann einen Brand, elektrische Schläge oder Verletzungen verursachen.

6. Um Beschädigung des Netzsteckers und Netz-

kabels zu vermeiden, ziehen Sie beim Trennen des Ladegerätes vom Stromnetz nicht am Kabel, sondern nur am Stecker.

7. Verlegen Sie das Netzkabel so, daß niemand

darauf tritt oder darüber stolpert, und daß es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.

8. Betreiben Sie das Ladegerät nicht mit einem

beschädigten Kabel oder Stecker. Defekte Teile sind sofort auszuwechseln.

9. Betreiben Sie das Ladegerät nicht, wenn es

starken Erschütterungen ausgesetzt, fallenge- lassen oder sonstwie beschädigt wurde. Brin- gen Sie es zu einem qualifizierten Kunden- diensttechniker.

10. Versuchen Sie nicht, Ladegerät oder Akku zu

zerlegen. Bringen Sie das Teil zu einem quali- fizierten Kundendiensttechniker, wenn Wartungs- oder Reparaturarbeiten erforder- lich sind. Falscher Zusammenbau kann die Ursache für elektrische Schläge oder einen Brand sein.

11. Um die Gefahr von elektrischen Schlägen aus-

zuschließen, trennen Sie das Ladegerät vom Stromnetz, bevor Sie mit Wartungs- oder Reinigungsarbeiten beginnen. Das bloße Ausschalten des Gerätes bewirkt keine Verrin- gerung dieser Gefahr.

ZUSÄTZLICHE SICHERHEITSREGELN

FÜR LADEGERÄT UND AKKU

1. Laden Sie den Akku nicht bei Temperaturen

UNTER 10°C oder ÜBER 40°C.

2. Das Ladegerät darf nicht an einen Aufwärt-

stransformator, Generator oder eine Gleichstrom-Steckdose angeschlossen wer- den.

3. Achten Sie darauf, daß die Lüftungsschlitze

des Ladegerätes nicht abgedeckt oder blo- ckiert werden.

6911HDA/6911HDB (G) (’98. 12. 18)4. Decken Sie die Akkukontakte stets mit der Schutzkappe ab, wenn Sie den Akku nicht benutzen.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallge- genständen, wie z.B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluß des Akkus verursacht starken Stromfluß, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern Sie Maschine und Akku nicht an Orten,

an denen die Temperatur 50 °C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Achten Sie darauf, daß der Akku nicht fal-

lengelassen, Erschütterungen oder Stößen ausgesetzt wird.

9. Laden Sie den Akku niemals in einem Karton

oder einem geschlossenen Behälter. Der Akku darf nur an einem gut belüfteten Ort geladen werden.

ZUSÄTZLICHE SICHERHEITSREGELN

1. Beachten Sie, daß diese Maschine stets be-

triebsbereit ist, da sie nicht erst an eine Netzsteckdose angeschlossen werden muß.

2. Tragen Sie Gehörschützer.

3. Überprüfen Sie den Steckschlüsseleinsatz vor

der Montage sorgfältig auf Risse oder Beschä- digung.

4. Halten Sie die Maschine mit festem Griff.

5. Achten Sie stets auf sicheren Stand. Vergewis-

sern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, daß sich keine Personen darunter aufhalten.

6. Das korrekte Anzugsmoment kann je nach Art

oder Größe der Schraube unterschiedlich sein. Überprüfen Sie das Anzugsmoment mit einem Drehmomentschlüssel.

7. Achten Sie beim Bohren in Wände, Fußböden

oder sonstige Stellen, an denen sich strom- führende Leitungen befinden können, stets darauf, daß Sie KEINE METALLTEILE DER MASCHINE BERÜHREN! Halten Sie die Maschine nur an den isolierten Griffflächen, um beim versehentlichen Anbohren einer stromführenden Leitung einen elektrischen Schlag zu vermeiden.

BEWAHREN SIE DIESE ANLEITUNG GUT

AUF. BEDIENUNGSANLEITUNG Anbringen und Abnehmen des Akkus (Abb. 1)

Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen.

Zum Abnehmen des Akkus ziehen Sie ihn aus der Maschine heraus, während Sie die Entriege- lungsknöpfe auf beiden Seiten drücken.

Zum Einsetzen desAkkus richten Sie die Führungs- feder des Akkus auf die Nut im Maschinengehäuse aus und schieben den Akku hinein. Schieben Sie den Akku stets vollständig ein, bis er mit einem hörbaren Klicken einrastet. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umste- hende Personen verletzen.

Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hi- neingleitet, ist er nicht richtig ausgerichtet. Laden Für 6911HDA (Abb. 2)

Ein fabrikneuer Akku ist nicht geladen. Daher muß er vor Gebrauch geladen werden. Verwenden Sie das Schnelladegerät DC1201 zum Laden des Akkus.

Schließen Sie das Schnelladegerät an eine Strom- quelle an. Die Ladekontrolleuchte blinkt grün.

Setzen Sie den Akku so ein, daß sich Plus- und Minuspol auf der gleichen Seite wie die entsprech- enden Markierungen am Schnelladegerät befinden. Führen Sie den Akku bis zum Anschlag in die Öffnung des Ladegerätes ein.

Sobald der Akku eingesetzt wird, wechselt die Farbe der Ladekontrolleuchte von Grün nach Rot, und der Ladevorgang beginnt. Die Ladekon- trolleuchte leuchtet während des Ladevorgangs ständig.

Wenn der Ladevorgang beendet ist, wechselt die Farbe der Ladekontrolleuchte von Rot nach Grün, und ein Signalton ertönt etwa 5 Sekunden lang. Die Ladezeit beträgt ungefähr eine Stunde.

Trennen Sie das Ladegerät nach dem Ladevorgang von der Stromquelle. Akkutyp Leistung (mAh) Anzahl der Zellen

Das Schnelladegerät DC1201 ist ausschließlich zum Laden von Makita-Akkus vorgesehen. Ver- wenden Sie es auf keinen Fall für einen anderen Zweck oder zum Laden von Akkus anderer Fab- rikate.

Wenn Sie einen neuen oder längere Zeit unbenutz- ten Akku laden, wird möglicherweise keine volle Ladung erzielt. Dies ist normal und stellt kein Anze- ichen für eine Störung dar. Der Akku läßt sich vollkommen aufladen, nachdem er ein paarmal vollständig entladen und wieder aufgeladen worden ist. 6911HDA/6911HDB (G) (’98. 12. 18) 13• Wenn Sie einen Akku laden, der von einer kurz zuvor benutzten Maschine abgenommen wurde, oder der längere Zeit direkter Sonnenbestrahlung oder Wärme ausgesetzt war, kann die Ladekon- trolleuchte in Rot blinken. Warten Sie in diesem Fall eine Weile. Sobald der Akku abgekühlt ist, wird der Ladevorgang fortgesetzt. Der Akku kühlt schneller ab, wenn Sie ihn aus dem Ladegerät entfernen.

Falls die Ladekontrolleuchte abwechselnd grün und rot blinkt und ein akustisches Signal absatzweise etwa 20 Sekunden lang ertönt, liegt eine Störung vor, und der Akku kann nicht geladen werden. Möglicherweise sind die Kontakte des Ladegerätes oder des Akkus verschmutzt, oder der Akku ist verbraucht oder beschädigt. Für 6911HDB (Abb. 3)

Ein fabrikneuer Akku ist nicht geladen. Daher muß er vor Gebrauch geladen werden. Verwenden Sie das Schnelladegerät DC1411 zum Laden des Akkus.

Schließen Sie das Schnelladegerät an eine Strom- quelle an. Die Ladekontrolleuchte blinkt grün.

Setzen Sie den Akku so ein, daß sich Plus- und Minuspol auf der gleichen Seite wie die entspre- chenden Markierungen am Schnelladegerät befinden. Führen Sie den Akku bis zum Anschlag in die Öffnung des Ladegerätes ein.

Sobald der Akku eingesetzt wird, wechselt die Farbe der Ladekontrolleuchte von Grün nach Rot, und der Ladevorgang beginnt. Die Ladekon- trolleuchte leuchtet während des Ladevorgangs ständig.

Wenn die Farbe der Ladekontrolleuchte von Rot nach Grün wechselt, ist der Ladevorgang beendet. Die Ladezeit beträgt ungefähr 65 Minuten.

Wird der Akku nach Abschluß des Ladevorgangs im Ladegerät gelassen, schaltet das Ladegerät auf den Erhaltungslademodus um, der etwa 24 Stunden andauert.

Trennen Sie das Ladegerät nach dem Ladevorgang von der Stromquelle. Akkutyp Leistung (mAh) Anzahl der Zellen

Das Schnelladegerät DC1411 ist ausschließlich zum Laden von Makita-Akkus vorgesehen. Verwenden Sie es auf keinen Fall für einen anderen Zweck oder zum Laden von Akkus anderer Fab- rikate.

Wenn Sie einen neuen oder längere Zeit unbenutz- ten Akku laden, wird möglicherweise keine volle Ladung erzielt. Dies ist normal und stellt kein Anze- ichen für eine Störung dar. Der Akku läßt sich vollkommen aufladen, nachdem er ein paarmal vollständig entladen und wieder aufgeladen worden ist.

Wenn Sie einen Akku laden, der von einer kurz zuvor benutzten Maschine abgenommen wurde, oder der längere Zeit direkter Sonnenbestrahlung oder Wärme ausgesetzt war, kann die Ladekon- trolleuchte in Rot blinken. Warten Sie in diesem Fall eine Weile. Sobald der Akku abgekühlt ist, wird der Ladevorgang fortgesetzt. Der Akku kühlt schneller ab, wenn Sie ihn aus dem Ladegerät entfernen.

Falls die Ladekontrolleuchte abwechselnd grün und rot blinkt, liegt eine Störung vor, und der Akku kann nicht geladen werden. Möglicherweise sind die Kontakte des Ladegerätes oder des Akkus ver- schmutzt, oder der Akku ist verbraucht oder be- schädigt. Sickerladung (Erhaltungsladung) Wird der Akku nach einer vollen Ladung im Ladegerät belassen, um Selbstentladung zu verhüten, schaltet das Ladegerät in den Erhaltungslademodus um, um den Akku frisch und voll geladen zu halten. Hinweise zur Aufrechterhaltung der maxi- malen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie die Maschine stets aus und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.

2. Unterlassen Sie das erneute Laden eines voll

geladenen Akkus. Überladen führt zu einer Verkürzung der Nut- zungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur zwi-

schen 10°C – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden. Wahl des korrekten Steckschlüsseleinsatzes Verwenden Sie stets einen passenden Steckschlüs- seleinsatz für die jeweiligen Schrauben und Muttern. Ein Steckschlüsseleinsatz der falschen Größe bewirkt ein falsches und ungleichmäßiges Anzugs- moment und/oder Beschädigung der Schraube oder Mutter. Näheres zur Steckschlüsselgröße entnehmen Sie bitte dem Zubehörabschnitt. Montage und Demontage des Steckschlüs- seleinsatzes (Abb. 4) Wichtig: Vergewissern Sie sich vor dem Montieren oder Demontieren des Steckschlüsseleinsatzes stets, daß die Maschine ausgeschaltet und der Akku heraus- genommen ist. Den O-Ring aus der Nut im Steckschlüsseleinsatz entfernen, und den Stift aus dem Steckschlüsselein- satz herausziehen. Den Steckschlüsseleinsatz so in den Flansch der Maschine einsetzen, daß die Bohrung im Steckschlüsseleinsatz auf die Bohrung im Flansch ausgerichtet ist. Den Stift durch die Bohrung in Steckschlüsseleinsatz und Flansch einführen. Dann den O-Ring wieder in die Nut des Steckschlüs- seleinsatzes einsetzen, um den Stift zu arretieren. Zum Demontieren des Steckschlüsseleinsatzes ist das Montageverfahren umgekehrt anzuwenden.

6911HDA/6911HDB (G) (’98. 12. 18)Schalterbedienung (Abb. 5) VORSICHT: Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, daß der Ein-Aus-Schalter ord- nungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt. Zum Einschalten der Maschine drücken Sie einfach den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Ein-Aus-Schalter. Zum Ausschalten den Ein-Aus-Schalter loslassen. Drehrichtungsumschalter (Abb. 6) VORSICHT:

Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.

Betätigen Sie den Drehrichtungsumschalter erst, nachdem die Maschine zum vollkommenen Still- stand gekommen ist. Anderenfalls kann die Maschine beschädigt werden. Diese Maschine besitzt einen Drehrichtungsumschal- ter. Schieben Sie den Drehrichtungsumschalter nach links für Rechtsdrehung oder nach rechts für Links- drehung. Betrieb (Abb. 7 und 8) Das korrekte Anzugsmoment kann je nach Art oder Größe der Schraube unterschiedlich sein. Der Zusammenhang zwischen Anzugsmoment und Anzugszeit ist aus den Abbildungen ersichtlich. Halten Sie die Maschine mit festem Griff, und setzen Sie den Steckschlüsseleinsatz auf die Schraube oder Mutter. Schalten Sie die Maschine ein, und ziehen Sie das Befestigungselement für die korrekte Anzugszeit an. HINWEIS:

Halten Sie die Maschine gerade gegen die Schraube oder Mutter, ohne übermäßigen Druck auszuüben.

Ein zu hohes Anzugsmoment kann zu einer Be- schädigung der Schraube oder Mutter führen. Führen Sie vor Arbeitsbeginn stets eine Probever- schraubung durch, um die geeignete Anzugs- drehzahl und Anzugszeit für die jeweilige Schraube oder Mutter zu ermitteln. Das Anzugsmoment unterliegt einer Reihe von Ein- flüssen, einschließlich der folgenden. Überprüfen Sie das Anzugsmoment nach dem Anziehen stets mit einem Drehmomentschlüssel.

1. Wenn der Akku nahezu erschöpft ist, fällt die

Spannung ab, und das Anzugsmoment verringert sich.

2. Steckschlüsseleinsatz

Die Verwendung eines Steckschlüsseleinsatzes der falschen Größe bewirkt eine Verringerung des Anzugsmoments.

Ein abgenutzter Steckschlüsseleinsatz (Ver- schleiß am Sechskant- oder Vierkantende) verursacht eine Verringerung des Anzugsmo- ments.

Selbst wenn der Drehmoment-Koeffizient und der Typ der Schraube gleich sind, ändert sich das Anzugsmoment je nach dem Durchmesser der Schraube.

Selbst wenn Schrauben den gleichen Durch- messer haben, ist das korrekte Anzugsmoment je nach Drehmoment-Koeffizient, Typ und Länge der Schraube unterschiedlich.

4. Durch den Gebrauch des Gelenkaufsatzes oder

des Verlängerungsstücks verringert sich die Anzugsleistung des Schlagschraubers etwas. Kompensieren Sie diesen Effekt durch eine etwas längere Anzugszeit.

5. Die Art des zu befestigenden Materials, die Art

und Weise, wie die Maschine gehalten wird, und die Maschinendrehzahl beeinflussen das Dreh- moment. Schraubleistung Die folgende Bezugstabelle gibt die ungefähre Schraubleistung mit einer Akkuladung an. Die Werte können je nach den Bedingungen unterschiedlich sein. Anwendung Anzugszeit Anzahl der Verschraubungen 6911HDA 6911HDB HV-Schraube M12 3 Sekunden Ungefähr 90 Ungefähr 100 VORSICHT: Wenn die Maschine im Dauerbetrieb bis zur vollkommenen Entladung des Akkus verwendet wurde, lassen Sie die Maschine vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang abkühlen. Anbringen der Halteklammer (Abb. 9) Montieren Sie stets die Halteklammer bei Verwendung der Akkus 1200, 1202 oder 1202A. Befestigen Sie die Halteklammer mit der mitgelieferten Schraube an der Maschine, wie in der Abbildung gezeigt. 6911HDA/6911HDB (G) (’98. 12. 18) 15WARTUNG VORSICHT: Vor Arbeiten am Gerät vergewissern Sie sich, daß sich der Schalter in der ‘‘OFF’’- Position befindet und der Akku aus dem Gerät entfernt ist. Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu gewährleisten, sollten Reparatur-, Wartungs-, und Einstellarbeiten nur von Makita autorisierten Werk- stätten oder Kundendienstzentren unter ausschließli- cher Verwendung von Makita-Originalersatzteilen ausgeführt werden. GARANTIE Für Makita-Elektrowerkzeuge gewähren wir Garantie gemäß den gesetzlichen/länderspezifischen Bestim- mungen. Von der Garantie ausgeschlossen sind Schäden, die auf gebrauchsbedingten Verschleiß, Überlastung oder unsachgemäße Behandlung zurückzuführen sind. Bei Beanstandungen senden Sie bitte das unzerlegte Gerät zusammen mit dem beigefügten GARANTIESCHEIN an Ihren Händler oder die Makita-Kundendienstzentrale.
