GEBRUIKSAANWIJZING 6911HDA MAKITA

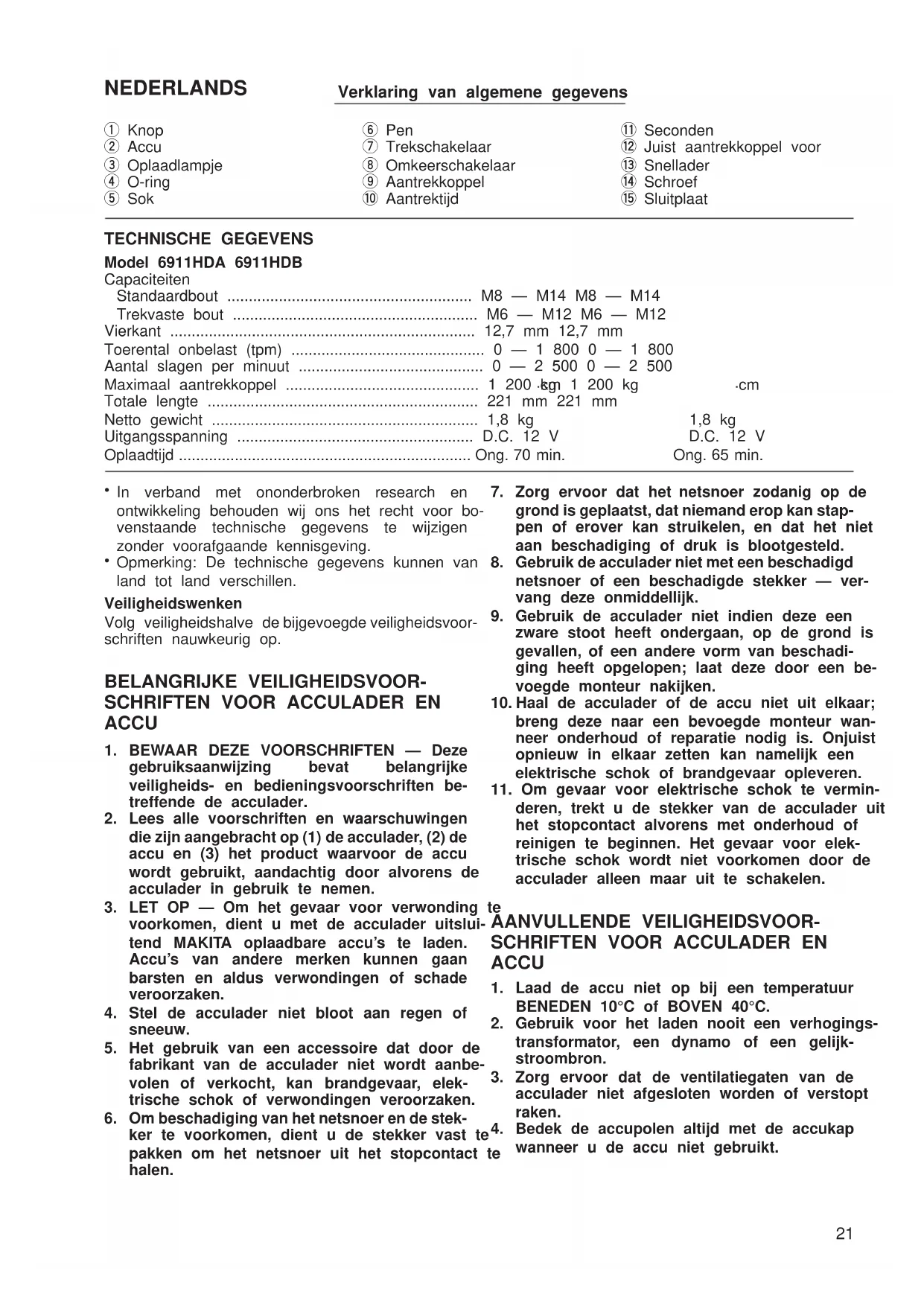

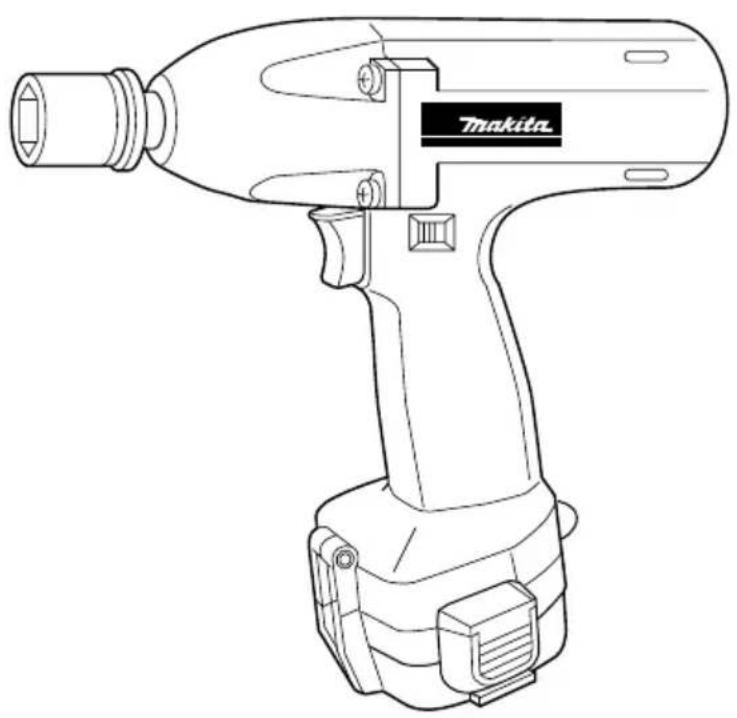

Snoerloze Slagmoersleutel Gebruiksaanwijzing

Bout met grote treksterkte

In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bo- venstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

Opmerking: De technische gegevens kunnen van land tot land verschillen. Veiligheidswenken Volg veiligheidshalve de bijgevoegde veiligheidsvoor- schriften nauwkeurig op. BELANGRIJKE VEILIGHEIDSVOOR-

gebruiksaanwijzing bevat belangrijke veiligheids- en bedieningsvoorschriften be- treffende de acculader.

2. Lees alle voorschriften en waarschuwingen

die zijn aangebracht op (1) de acculader, (2) de accu en (3) het product waarvoor de accu wordt gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.

3. LET OP — Om het gevaar voor verwonding te

voorkomen, dient u met de acculader uitslui- tend MAKITA oplaadbare accu’s te laden. Accu’s van andere merken kunnen gaan barsten en aldus verwondingen of schade veroorzaken.

4. Stel de acculader niet bloot aan regen of

5. Het gebruik van een accessoire dat door de

fabrikant van de acculader niet wordt aanbe- volen of verkocht, kan brandgevaar, elek- trische schok of verwondingen veroorzaken.

6. Om beschadiging van het netsnoer en de stek-

ker te voorkomen, dient u de stekker vast te pakken om het netsnoer uit het stopcontact te halen.

7. Zorg ervoor dat het netsnoer zodanig op de

grond is geplaatst, dat niemand erop kan stap- pen of erover kan struikelen, en dat het niet aan beschadiging of druk is blootgesteld.

8. Gebruik de acculader niet met een beschadigd

netsnoer of een beschadigde stekker — ver- vang deze onmiddellijk.

9. Gebruik de acculader niet indien deze een

zware stoot heeft ondergaan, op de grond is gevallen, of een andere vorm van beschadi- ging heeft opgelopen; laat deze door een be- voegde monteur nakijken.

10. Haal de acculader of de accu niet uit elkaar;

breng deze naar een bevoegde monteur wan- neer onderhoud of reparatie nodig is. Onjuist opnieuw in elkaar zetten kan namelijk een elektrische schok of brandgevaar opleveren.

11. Om gevaar voor elektrische schok te vermin-

deren, trekt u de stekker van de acculader uit het stopcontact alvorens met onderhoud of reinigen te beginnen. Het gevaar voor elek- trische schok wordt niet voorkomen door de acculader alleen maar uit te schakelen. AANVULLENDE VEILIGHEIDSVOOR-

1. Laad de accu niet op bij een temperatuur

BENEDEN 10°C of BOVEN 40°C.

2. Gebruik voor het laden nooit een verhogings-

transformator, een dynamo of een gelijk- stroombron.

3. Zorg ervoor dat de ventilatiegaten van de

acculader niet afgesloten worden of verstopt raken.

4. Bedek de accupolen altijd met de accukap

wanneer u de accu niet gebruikt. 6911HDA/6911HDWA(Nl) (’98. 12. 18)

215. Voorkom kortsluiting van de accu:

(1) Raak de accupolen nooit met een gelei- dend materiaal aan. (2) Bewaar de accu niet in een bak waarin ook andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Een kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden en zelfs beschadiging van de accu.

6. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.

7. Werp de accu nooit in het vuur, zelfs niet

wanneer deze zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.

8. Wees voorzichtig dat u de accu niet laat vallen

en hem niet aan schokken of stoten blootstelt.

9. Laad de accu niet op in een bak of container.

Laad hem uitsluitend op in een goed geventi- leerde ruimte. AANVULLENDE VEILIGHEIDSVOOR-

SCHRIFTEN VOOR HET GEREEDSCHAP

1. Denk eraan dat dit gereedschap altijd gebruiks-

klaar is, aangezien het niet op een stopcontact hoeft te worden aangesloten.

scheuren of beschadiging alvorens deze op het gereedschap te monteren.

4. Houd het gereedschap stevig vast.

5. Zorg ervoor dat u altijd stevige steun voor de

voeten hebt. Controleer of er niemand bene- den u aanwezig is wanneer u het gereedschap op een hoge plaats gaat gebruiken.

6. Het juiste aantrekkoppel kan verschillen

afhankelijk van de soort of grootte van de bout. Controleer het aantrekkoppel met een momentsleutel.

7. Bij inschroeven in muren, vloeren of andere

dergelijke plaatsen, bestaat het gevaar dat u onder spanning staande elektrische kabels tegenkomt. RAAK DERHALVE DE METALEN DELEN VAN HET GEREEDSCHAP NIET AAN! Houd het gereedschap uitsluitend vast bij de geïsoleerde handgreep, om een elektrische schok te voorkomen wanneer het gereed- schap per ongeluk in aanraking komt met een onder spanning staande kabel. BEWAAR DEZE VOORSCHRIFTEN. BEDIENINGSVOORSCHRIFTEN Installeren of verwijderen van de accu (Fig. 1)

Schakel het gereedschap altijd uit alvorens de accu te installeren of te verwijderen.

Om de accu te verwijderen, neemt u deze uit het gereedschap terwijl u de knoppen aan beide zijden van de accu indrukt.

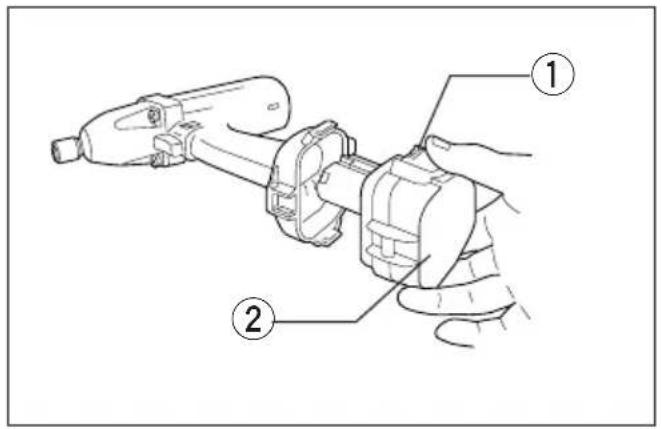

Om de accu te installeren, past u de tong op de accu in de groef in de houder, en dan schuift u de accu erin. Schuif de accu zo ver mogelijk erin, totdat deze met een klikgeluid vergrendelt. Indien u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en uzelf of anderen verwonden.

Als de accu moeilijk in de houder gaat, moet u niet proberen hem met geweld erin te duwen. Indien de accu er niet gemakkelijk ingaat, betekent dit dat u hem niet op de juiste wijze erin steekt. Opladen Voor 6911HDA (Fig. 2)

Uw nieuwe accu is niet geladen. U moet hem dus vóór het gebruik laden. Gebruik de snellader Model DC1201 voor het laden van de accu.

Sluit de snellader aan op een stopcontact. Het oplaadlampje zal dan groen knipperen.

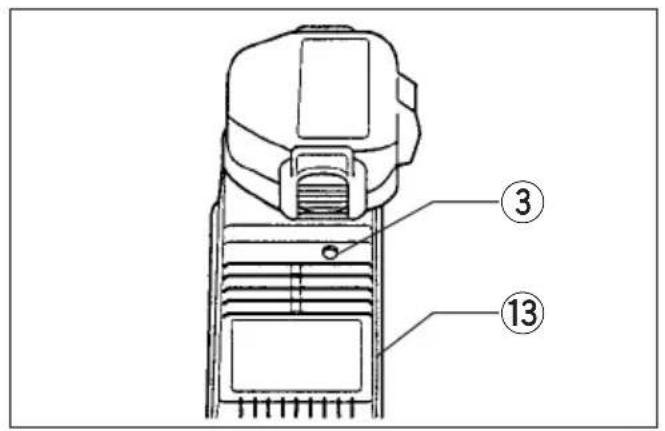

Schuif dan de accu in de snellader, ervoor zorgend dat de plus en min polen van de accu overeenko- men met de plus en min markeringen op de snel- lader. Schuif de accu zo diep mogelijk in de open- ing, zodat deze op de bodem van de lader rust.

Wanneer de accu helemaal erin zit, zal de kleur van het oplaadlampje veranderen van groen in rood en zal het laden beginnen. Tijdens het laden zal het oplaadlampje blijven branden.

Nadat het laden is voltooid, zal de kleur van het oplaadlampje veranderen van rood in groen en zult u gedurende 5 seconden een zoemgeluid horen. De laadtijd is ongeveer een uur.

Verwijder na het laden de stekker van de lader uit het stopcontact. Accu Capaciteit (mAH) Aantal cellen

De snellader Model DC1201 is uitsluitend bestemd voor het laden van Makita accu’s. Gebruik deze nooit voor andere doeleinden of voor het laden van accu’s van andere fabrikanten.

Een nieuwe accu of een accu die gedurende lange tijd niet werd gebruikt, kan soms niet volledig worden geladen. Dit is normaal en wijst niet op een defect. Nadat de accu een paar keer volledig is ontladen en herladen, kunt u deze weer volledig laden.

Wanneer u de accu van een zojuist gebruikt gereed- schap laadt, of een accu die voor langere tijd aan direct zonlicht of hitte werd blootgesteld, gebeurt het wel eens dat het oplaadlampje in rood knippert. Wacht in zo’n geval een tijdje. Het laden zal begin- nen nadat de accu is afgekoeld. De accu zal sneller afkoelen indien u deze van de snellader verwijdert.

Indien het oplaadlampje afwisselend in groen en rood knippert en u daarbij gedurende ongeveer 20 seconden een ‘‘piep, piep, piep ...’’ toon hoort, wijst dit op een probleem en is laden niet mogelijk. De polen op de snellader of op de accu zijn vuil of de accu is versleten of beschadigd.

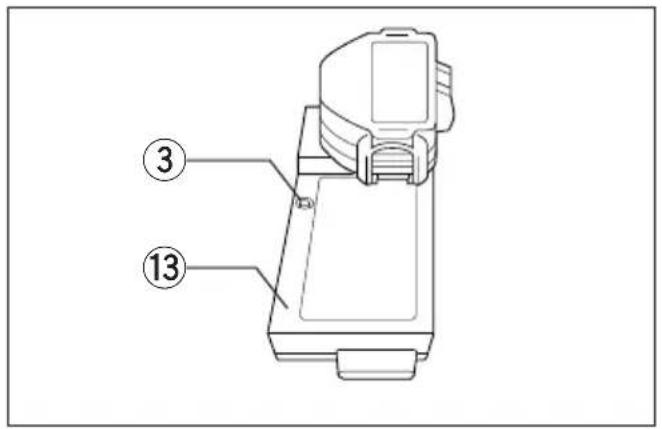

Uw nieuwe accu is niet geladen. U moet hem dus vóór het gebruik laden. Gebruik de snellader Model DC1411 voor het laden van de accu.

Sluit de snellader aan op een stopcontact. Het oplaadlampje zal dan groen knipperen.

Schuif dan de accu in de snellader, ervoor zorgend dat de plus en min polen van de accu overeenko- men met de plus en min markeringen op de snel- lader. Schuif de accu zo diep mogelijk in de open- ing, zodat deze op de bodem van de lader rust.

Wanneer de accu helemaal erin zit, zal de kleur van het oplaadlampje veranderen van groen in rood en zal het laden beginnen. Tijdens het laden zal het oplaadlampje blijven branden.

Nadat het laden is voltooid, zal de kleur van het oplaadlampje veranderen van rood in groen. De laadtijd is ongeveer 65 minuten.

Indien u de accu na het laden in de lader laat zitten, zal de lader overschakelen naar de ‘‘bijladen (handhaven van de lading)’’ stand die ongeveer 24 uur zal duren.

Verwijder na het laden de stekker van de lader uit het stopcontact. Accu Capaciteit (mAH) Aantal cellen

De snellader Model DC1411 is uitsluitend bestemd voor het laden van Makita accu’s. Gebruik deze nooit voor andere doeleinden of voor het laden van accu’s van andere fabrikanten.

Een nieuwe accu of een accu die gedurende lange tijd niet werd gebruikt, kan soms niet volledig worden geladen. Dit is normaal en wijst niet op een defect. Nadat de accu een paar keer volledig is ontladen en herladen, kunt u deze weer volledig laden.

Wanneer u de accu van een zojuist gebruikt gereed- schap laadt, of een accu die voor langere tijd aan direct zonlicht of hitte werd blootgesteld, gebeurt het wel eens dat het oplaadlampje in rood knippert. Wacht in zo’n geval een tijdje. Het laden zal begin- nen nadat de accu is afgekoeld. De accu zal sneller afkoelen indien u deze van de snellader verwijdert.

Indien het oplaadlampje afwisselend in groen en rood knippert, wijst dit op een probleem en is laden niet mogelijk. De polen op de snellader of op de accu zijn vuil of de accu is versleten of beschadigd. Bijladen (Handhaven van de lading) Indien u de accu na volledig opladen in de lader laat zitten om spontaan ontladen te voorkomen, zal de lader overschakelen naar de ‘‘bijladen (handhaven van de lading)’’ stand en zal de accu vers en volledig opgeladen blijven. Wenken om de accu zo lang mogelijk te doen meegaan

1. Laad de accu op alvorens deze volledig is ont-

laden. Stop altijd het gereedschap en laad de accu op wanneer u vaststelt dat het vermogen van het gereedschap vermindert.

2. Laad een volledig opgeladen accu nooit opnieuw

op. Door overladen zal de accu minder lang meegaan.

3. Laad de accu bij een kamertemperatuur tussen

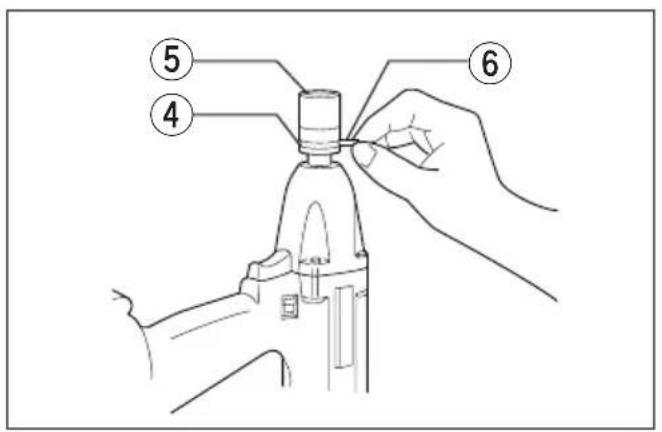

10°C en 40°C. Laat een warme accu afkoelen alvorens deze te laden. Selecteren van de juiste sok Gebruik altijd een sok van de juiste maat voor het vastdraaien van bouten en moeren. Het gebruik van een sok van de onjuiste maat zal een onnauwkeurig of onregelmatig aantrekkoppel en/of beschadiging van de bout of moer tot gevolg hebben. Installeren of verwijderen van de sok (Fig. 4) Belangrijk: Controleer altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens de sok te installeren of te verwijderen. Verwijder de O-ring uit de groef in de sok en verwijder de pen uit de sok. Schuif de sok over het draaistuk van het gereedschap zodat het gat in de sok op één lijn komt met het gat in het draaistuk. Steek de pen door het gat in de sok en in het draaistuk. Breng de O-ring weer op zijn oorspronkelijke plaats in de groef aan, zodat de pen op zijn plaats wordt gehouden. Om de sok te verwijderen, voert u deze procedure in omgekeerde volgorde uit. Werking van de trekschakelaar (Fig. 5) LET OP: Alvorens de accu in het gereedschap te plaatsen, moet u altijd controleren of de trekschakelaar juist werkt en bij loslaten naar de ‘‘OFF’’ positie terugkeert. Om het gereedschap te starten, drukt u gewoon de trekschakelaar in. Oefen meer druk uit op de trek- schakelaar om het toerental te vermeerderen. Om het gereedschap te stoppen, de trekschakelaar loslaten. Werking van de omkeerschakelaar (Fig. 6) LET OP:

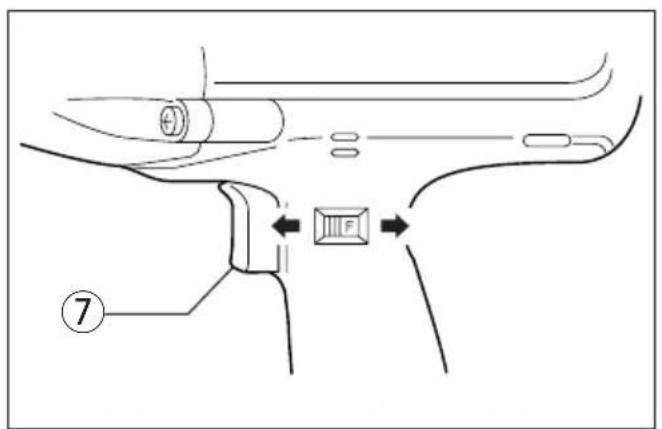

Controleer altijd de draairichting alvorens het gereedschap te gebruiken.

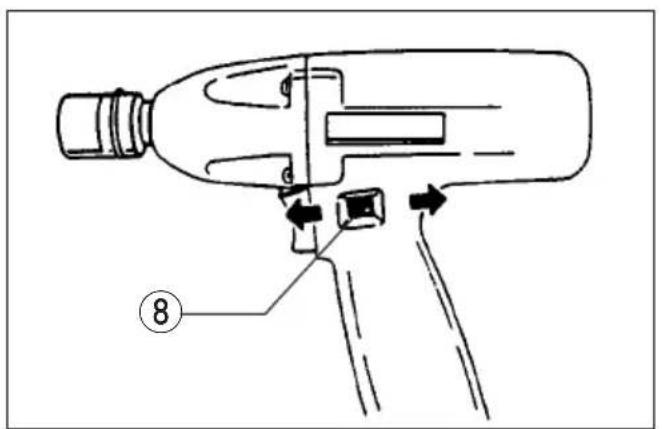

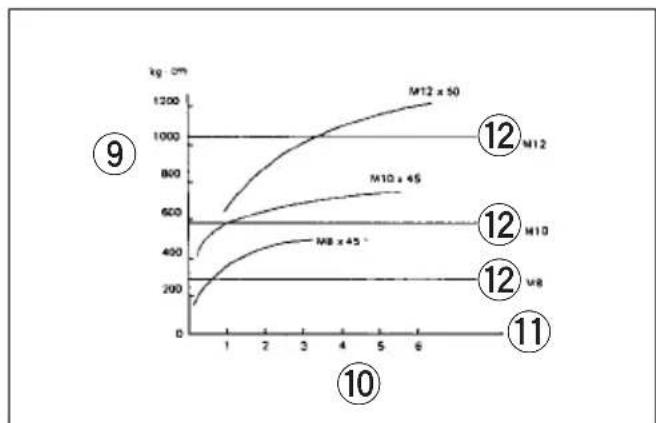

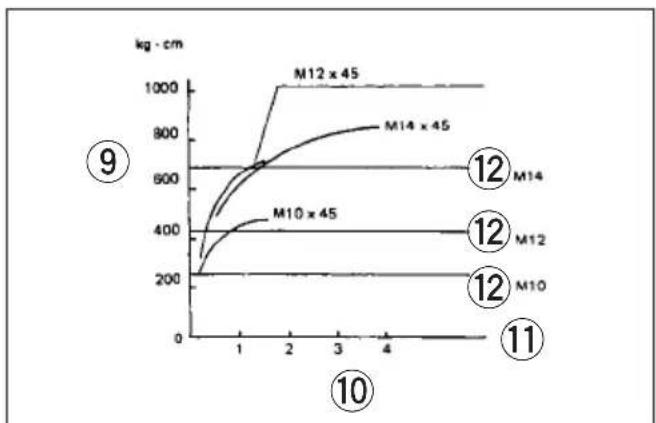

Verander de stand van de omkeerschakelaar pas nadat het gereedschap volledig tot stilstand is geko- men. Indien u de draairichting verandert terwijl het gereedschap nog draait, kan het gereedschap be- schadigd raken. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Schuif de omkeerschakelaar naar links voor rechtse draairich- ting, of naar rechts voor linkse draairichting. 6911HDA/6911HDWA(Nl) (’98. 12. 18) 23Bediening (Fig. 7 en 8) Het juiste aantrekkoppel voor de bout hangt af van de soort of grootte van de bout. De verhouding tussen het aantrekkoppel en de aantrektijd is op de grafieken aangegeven. Houd het gereedschap stevig vast en plaats de sok over de bout of moer. Schakel het gereedschap in en draai de bout of moer in de juiste aantrektijd vast. OPMERKING:

Plaats het gereedschap recht op de bout of moer en zorg ervoor dat u niet te veel druk op het gereed- schap uitoefent.

Een te groot aantrekkoppel kan de bout of moer beschadigen. Alvorens het eigenlijke werk te doen, moet u daarom altijd een proefje doen met een gelijke bout of moer voor het vaststellen van de juiste aantreksnelheid en aantrektijd. Het aantrekkoppel wordt beïnvloed door een aantal verschillende factoren, waaronder de volgende. Con- troleer na het vastdraaien altijd het aantrekkoppel met een momentsleutel.

1. Wanneer de accu bijna leeg is, neemt het voltage

Het gebruik van een sok van de onjuiste maat zal resulteren in een te laag aantrekkoppel.

Een versleten sok (slijtage op het zeskante of vierkante uiteinde) zal resulteren in een te laag aantrekkoppel.

Zelfs wanneer de koppelverhouding en de klasse van de bout overeenkomen, kan door verschillen in de diameter van de bouten het juiste aantrekkoppel per bout toch afwijken.

Ook al zijn de diameters van twee bouten gelijk, dan kunnen er nog verschillen in het juiste aantrekkoppel van de twee bouten optreden ten gevolge van verschillen in de koppelverhouding en de klasse en lengte van de bouten.

4. Het aantrekkoppel is iets lager wanneer een

kogelgewrichtverbinding of verlengstaaf wordt gebruikt. U kunt dit verlies aan aantrekkoppel compenseren door de aantrektijd te verlengen.

5. Het materiaal van de vast te draaien bout of moer,

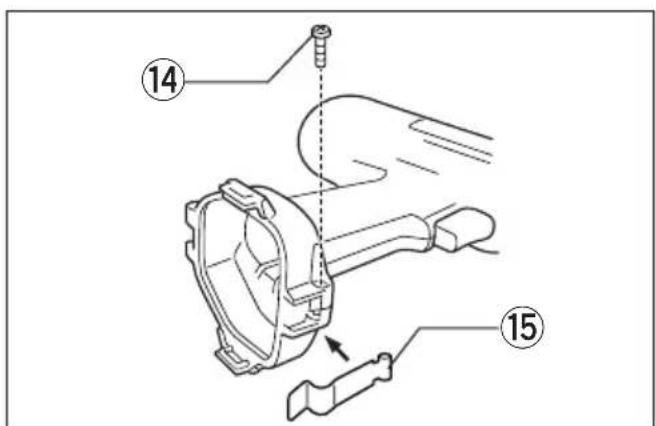

de manier van vasthouden van het gereedschap en het toerental hebben invloed op het aantrek- koppel. Aantal vastdraaiingen Het aantal mogelijke vastdraaiingen per volledige acculading is in de onderstaande tabel aangegeven. Dit aantal kan verschillen afhankelijk van de condities. Toepassing Aantrektijd Aantal vastdraaiingen 6911HDA 6911HDB Trekvaste bout M12 3 seconden Ong. 90 Ong. 100 LET OP: Indien u het gereedschap zonder onderbreking gebruikt totdat de accu is uitgeput, dient u het gereedschap 15 minuten te laten rusten alvorens met een verse accu verder te werken. Installeren van de sluitplaat (Fig. 9) Installeer altijd de sluitplaat wanneer u accu’s 1200, 1202 of 1202A gebruikt. Installeer de sluitplaat door middel van de bijgeleverde schroef zoals afgebeeld. ONDERHOUD LET OP: Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan het gereedschap. Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum. GARANTIE Wij garanderen dat Makita gereedschappen voldoen aan de wettelijke voorschriften van uw land. Uitgeslo- ten van de garantie zijn beschadigingen veroorzaakt door normale slijtage, overbelasting of misbruik. In geval van klachten wordt u verzocht het gereedschap, ongedemonteerd, op te sturen naar uw handelaar of Makita service centrum, samen met het bijgesloten GARANTIEBEWIJS.
