▶ Fig.6: 1. Indicador LED

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações estão sujeitas a alteração sem aviso prévio.
  • As especificações podem variar de país para país.
• O peso poderá diferir em função do acessório(s), incluindo a bateria. A combinação mais leve e mais pesada, de acordo com o Procedimento EPTA 01/2014, é apresentada na tabela.
  • ^1 A velocidade sem carga é ajustável com aplicação exclusiva.

Bateria e carregador aplicável

Bateria	BL1415N / BL1415NA / BL1430 / BL1430B / BL1440 / BL1450 / BL1460A / BL1460B
Carregador	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF

- Algumas das baterias e carregadores listados acima poderão não estar disponíveis, dependendo da sua região de residência.

AVISO: Utilize apenas as baterias e carregadores listados acima. A utilização de quaisquer outras baterias e carregadores pode causar ferimentos e/ou um incêndio.

Utilização a que se destina

A ferramenta destina-se ao aparafusamento em madeira, metal e plástico.

Ruído

A característica do nível de ruído A determinado de acordo com a EN62841:

Modelo DFL083F

Nível de pressão acústica (L _pA ) : 70 dB (A) ou menos Variabilidade (K): 3 dB (A)

Modelo DFL125F

Nível de pressão acústica (L _pA ) : 70 dB (A) ou menos Variabilidade (K): 3 dB (A)

Modelo DFL204F

Nível de pressão acústica (L _pA ) : 70 dB (A) ou menos Variabilidade (K): 3dB (A)

Modelo DFL302F

Nível de pressão acústica (L _pA ) : 70 dB (A) ou menos Variabilidade (K): 3dB (A)

Modelo DFL403F

Nível de pressão acústica (L _pA ) : 70 dB (A) ou menos Variabilidade (K): 3 dB (A)

O nível de ruído durante o funcionamento pode exceder 80 dB (A).

AVISO: Utilize protetores auriculares.

Vibração

Valor total da vibração (soma vetorial tri-axial) determinado de acordo com a EN62841:

Modelo DFL083F

Modo de trabalho: aparafusamento sem impacto Emissão de vibração (aₕ) : 2,5 m/s² ou menos Variabilidade (K): 1,5 m/s²

Modelo DFL125F

Modo de trabalho: aparafusamento sem impacto Emissão de vibração (a _h ) : 2,5 m/s ^2 ou menos Variabilidade (K): 1,5 m/s ^2

Modelo DFL204F

Modo de trabalho: aparafusamento sem impacto Emissão de vibração (a _h ) : 2,5 m/s ^2 ou menos Variabilidade (K): 1,5 m/s ^2

Modelo DFL302F

Modo de trabalho: aparafusamento sem impacto Emissão de vibração (aₕ) : 2,5 m/s² ou menos Variabilidade (K): 1,5 m/s²

Modelo DFL403F

Modo de trabalho: aparafusamento sem impacto Emissão de vibração (aₕ) : 2,5 m/s² ou menos Variabilidade (K): 1,5 m/s²

NOTA: O valor da emissão de vibração indicado foi medido de acordo com o método de teste padrão e pode ser utilizado para comparar duas ferramentas.

NOTA: O valor da emissão de vibração indicado pode também ser utilizado na avaliação preliminar da exposição.

AVISO: A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do valor de emissão indicado, dependendo das formas como a ferramenta é utilizada.
AVISO: Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).

Declaração de conformidade da CE

Apenas para os países europeus

A declaração de conformidade da CE está incluída como Anexo A neste manual de instruções.

AVISOS DE SEGURANÇA

Avisos gerais de segurança para ferramentas elétricas

AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. O não cumprimento de todas as instruções indicadas em baixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

O termo “ferramenta elétrica” nos avisos refere-se às ferramentas elétricas ligadas à corrente elétrica (com cabo) ou às ferramentas elétricas operadas por meio de bateria (sem cabo).

Avisos de segurança da parafusadeira a bateria

1. Segure na ferramenta elétrica através das superfícies de aderência isoladas quando realizar uma operação na qual o fixador possa estabelecer contacto com os fios escondidos. Os fixadores que estabelecem contacto com um fio sob tensão poderão colocar peças metálicas expostas da ferramenta elétrica sob tensão e podem causar um choque elétrico no operador.
2. Assegure sempre uma posição firme. Certifique-se de que ninguém se encontram sob locais elevados quando utiliza a ferra- menta nestes locais.

3. Segure a ferramenta com firmeza.

4. Mantenha as mãos afastadas de peças rotativas.

5. Não toque na broca ou na peça de trabalho imediatamente após a operação; estas podem estar extremamente quentes e podem queimar a sua pele.
6. Fixe sempre a peça de trabalho num torno ou num dispositivo de retenção similar.

GUARDE ESTAS INSTRUÇÕES.

AVISO: NÃO permita que o conforto ou a familiaridade com o produto (adquirido com o uso repetido) substitua a adesão estrita às regras de segurança da ferramenta.

A MÁ INTERPRETAÇÃO ou o não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais graves.

Instruções de segurança importantes para a bateria

1. Antes de utilizar a bateria, leia todas as instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.
2. Não abra a bateria.
3. Se o tempo de funcionamento se tornar excessivamente curto, pare o funcionamento imediatamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão.
4. Se entrar eletrólito nos seus olhos, lave-os com água e consulte imediatamente um médico. Pode resultar em perca de visão.
5. Não coloque a bateria em curto-circuito:

(1) Não toque nos terminais com qualquer material condutor.
(2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pre-gos, moedas, etc.
(3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo estragar-se.

1. Não guarde a ferramenta e a bateria em locais onde a temperatura pode atingir ou exceder 50°C.
2. Não queime a bateria mesmo que esteja estragada ou completamente gasta. A bateria pode explodir no fogo.
3. Tenha cuidado para não deixar cair ou dar pancadas na bateria.
4. Não utilize uma bateria danificada.
5. As baterias de iões de lítio contidas na ferramenta são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos).

Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem.

Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais detalhados.

Coloque fita-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa mover-se dentro da embalagem.

1. Siga os regulamentos locais relacionados com a eliminação de baterias.
2. Utilize as baterias apenas com os produtos especificados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

GUARDE ESTAS INSTRUÇÕES.

APRECAUÇÃO: Utilize apenas baterias genuínas da Makita. A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita.

Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja completamente descarregada. Pare sempre o funcionamento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.
2. Nunca carregue uma bateria completamente carregada. Carregamento excessivo diminui a vida útil da bateria.
3. Carregue a bateria à temperatura ambiente de 10°C – 40°C. Deixe que uma bateria quente arrefeça antes de a carregar.
4. Carregue a bateria se não a utilizar durante um longo período de tempo (mais de seis meses).

DESCRIÇÃO FUNCIONAL

PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a bateria foi retirada antes de regular ou verificar qualquer função na ferramenta.

Instalação ou remoção da bateria

PRECAUÇÃO: Desligue sempre a ferramenta antes de colocar ou retirar a bateria. PRECAUÇÃO: Segure firmemente a ferramenta e a bateria quando instalar ou remover a bateria. Se não segurar firmemente a ferramenta e a bateria pode fazer com que escorreguem das suas mãos resultando em danos na ferramenta e na bateria e ferimentos pessoais.

▶ Fig.1: 1. Indicador vermelho 2. Botão 3. Bateria

Para retirar a bateria, deslize-a para fora da ferramenta enquanto desliza o botão na frente da bateria.

Para instalar a bateria, alinhe a lingueta da bateria com a ranhura no compartimento e deslize-a no lugar.

Empurre-a até o fim para que a mesma encaixe no lugar com um clique. Se puder ver a parte vermelha no lado superior do botão, significa que não está completamente bloqueada.

⚠ PRECAUÇÃO: Instale sempre a bateria até ao fim, até deixar de ver o indicador vermelho. Caso contrário, a bateria poderá cair da ferramenta acidentalmente e provocar ferimentos em si mesmo ou em alguém próximo.

PRECAUÇÃO: Não instale a bateria à força. Se a bateria não deslizar facilmente é porque não foi colocada corretamente.

Verificar a capacidade restante da bateria (BL1460A)

▶ Fig.2: 1. Luzes indicadoras 2. Botão de verificação

NOTA: Dependendo das condições de utilização e da temperatura ambiente, a indicação pode ser ligeiramente diferente da capacidade real.

Quando está a carregar

Quando a carga inicia, a primeira luz indicadora (extremo esquerdo) começa a piscar. De seguida, à medida que a carga avança, as restantes luzes acendem, uma após a outra, para indicar a capacidade da bateria.

NOTA: Se a luz indicadora não ligar ou piscar quando estiver a carregar, a bateria poderá estar anómala. Neste caso, solicite assistência ao seu centro de assistência local.

Quando estiver a utilizar

Quando a ferramenta é ligada, as luzes acendem para indicar a capacidade restante da bateria. Quando a ferramenta é desligada, a luz apaga após aprox. 5 segundos.

Quando premir o botão de verificação com a ferramenta desligada, as luzes indicadoras ligam durante aprox. 5 segundos para mostrar a capacidade da bateria.

Se a luz laranja piscar, a ferramenta para devido a pouca capacidade restante da bateria (mecanismo de paragem automática). Carregue a bateria ou utilize uma bateria carregada nesta altura.

Quando a ferramenta é utilizada com a bateria que não foi usada há muito tempo e estiver ligada, nenhuma luz poderá acender. A ferramenta para devido a pouca capacidade restante da bateria nesta altura. Carregue a bateria apropriadamente.

Sistema de proteção da ferramenta/bateria

A ferramenta está equipada com um sistema de proteção da ferramenta/bateria. Este sistema corta automaticamente a corrente para o motor para aumentar a vida da ferramenta e da bateria. A ferramenta para automaticamente durante o funcionamento se a ferramenta ou bateria for colocada mediante uma das seguintes condições:

Proteção contra sobrecarga

Quando a ferramenta/bateria estiver a operar de uma forma que cause a absorção anormal de corrente elétrica, a ferramenta para automaticamente. Nesta situação, desligue a ferramenta e pare a aplicação que causou a sobrecarga da ferramenta. De seguida, ligue a ferramenta para reiniciar.

Proteção contra sobreaquecimento

Quando a ferramenta/bateria fica sobreaquecida, a ferramenta para automaticamente. Neste caso, deixe a ferramenta/bateria arrefecer antes de voltar a ligar a ferramenta.

Proteção contra descarga excessiva

Quando a capacidade da bateria não é suficiente, a ferramenta para automaticamente. Neste caso, retire a bateria da ferramenta e carregue-a.

Ação do interruptor

AVISO: Antes de colocar a bateria na ferra- menta, verifique sempre se o gatilho do interruptor funciona corretamente e volta para a posição "OFF" quando libertado.

▶ Fig.3: 1. Gatilho

Para iniciar a ferramenta, puxe simplesmente o gatilho do interruptor. Solte o gatilho do interruptor para parar.

Ação do interruptor de inversão

▶ Fig.4: 1. Alavanca do interruptor de inversão

PRECAUÇÃO: Verifique sempre a direção de rotação antes da operação.

⚠ PRECAUÇÃO: Só utilize o interruptor de inversão depois de a ferramenta estar completamente parada. Mudar a direção de rotação antes de a ferramenta parar pode estragar a ferramenta.

APRECAUÇÃO: Quando não estiver a utilizar a ferramenta, coloque sempre a alavanca do interruptor de inversão na posição neutra.

Esta ferramenta tem um interruptor de inversão para mudar a direção de rotação. Pressione a alavanca do interruptor de inversão no lado A para rotação para a direita ou no lado B para rotação para a esquerda.

Quando a alavanca do interruptor de inversão está na posição neutra, não é possível carregar no gatilho.

Acender a lâmpada da frente

▶ Fig.5: 1. Lâmpada

⚠️ PRECAUÇÃO: Não olhe para a luz ou para a fonte de iluminação diretamente.

Puxe o gatilho do interruptor para acender a lâmpada. A lâmpada mantém-se acesa enquanto o gatilho do interruptor estiver a ser premido. A lâmpada apaga-se aproximadamente 10 segundos após soltar o gatilho do interruptor.

NOTA: Utilize um pano seco para limpar a sujidade da lente da lâmpada. Tenha cuidado para não riscar a lente da lâmpada ou a iluminação pode ficar enfraquecida.

▶ Fig.6: 1. Indicador LED

Indicador LED/sinal sonoro na ferramenta mostra as seguintes funções.

Função Estado da ferramenta Estado do indicador LED/sinal sonoro Ação a tomar
Paragem automática com conclusão de aperto	O binário de aperto predefinido foi atingido e a ferramenta parou.	Acende a verde durante aproximadamente um segundo.	-	-
Alarme contra aperto insuficiente	O binário de aperto predefinido não foi atingido porque o gatilho do interruptor soltou o aperto antes de estar concluído.	Acende a vermelho. Um sinal sonoro prolongado	Aperte novamente o parafuso.
Alarme para fraca capacidade da bateria	A potência da bateria ficou fraca e está na hora de substituir a bateria.	Pisca lentamente a vermelho.	Uma série de sinais sonoro prolongados	Substitua a bateria por uma bateria totalmente carregada.
Paragem automática com pouca capacidade restante da bateria	A potência da bateria está quase gasta e a ferramenta parou.	Acende a vermelho. Um sinal sonoro prolongado	Substitua a bateria por uma bateria totalmente carregada.
Verificação da operação do indicador LED, luz e sinal sonoro	Quando a bateria estiver instalada, a ferramenta verifica o respetivo indicador LED, a luz e o sinal sonoro.	Acende primeiro a verde, depois a ver-melho.(E depois a luz acende.)	Uma série de sinais sonoro muito breves	-
Anti-reposição do controlador	A tensão da bateria caiu anormalmente por algum motivo e a ferra-menta parou.	Pisca alternadamente a vermelho e a verde.	Uma série de sinais sonoro breves	Substitua a bateria por uma bateria totalmente carregada.
Proteção contra sobreaquecimento	O controlador da ferra-menta aqueceu anormal-mente e a ferramenta parou.	Pisca rapidamente a vermelho.	Uma série de sinais sonoro breves	Remova a bateria imediatamente e arrefeça a ferramenta.
Deteção da operação do gatilho do interruptor quando instala a bateria	Quando a bateria é instalada com o gatilho do interruptor premido, a ferramenta para para evitar o arranque involuntário.	Pisca alternadamente a vermelho e a verde.	Uma série de sinais sonoro breves	Solte o gatilho do interruptor.
Deteção de falha do motor	Foi detetada uma falha do motor. Nesta altura, a ferramenta não funciona.	Pisca alternadamente a vermelho e a verde.	Uma série de sinais sonoro breves	Solicite a reparação pelo Centro de Assistência da Makita.
Deteção de golpe duplo Quando o operador começa a reapertar um parafuso já apertado, a ferramenta deteta-o e para.	Acende a vermelho. Um sinal sonoro prolongado	-
Alarme de manutenção O correu um tempo de manutenção de acordo com o seu número predefinido de parafusos aparafusados.	Pisca a amarelo. - Reponha o alarme com	o software da aplicação.
Alarme para comunicação de dados indisponível (com a ferramenta ligada ao PC)	Não é possível trocar dados entre a ferr-menta e o PC apesar da ligação.	Pisca a amarelo. - Reinicié o software da	aplicação e ligue nova-mente o cabo USB.
Indicação de que a comunicação de dados está disponível (com a ferramenta ligada ao PC)	A ferramenta está ligada ao PC e a comunicaçao de dados está disponível.	Pisca a verde. - -

Ajustar o binário de aperto

Quando pretender aparafusar parafusos de montagem, pernos hexagonais, etc. com o binário predefinido, ajuste o binário de aperto do seguinte modo.

1. Remova primeiramente a bateria da ferramenta.
2. Desaperte e remova o parafuso que fixa o anel e a tampa da lâmpada.

▶ Fig.7: 1. Parafuso 2. Tampa da lâmpada

1. Rode o anel manualmente na parte frontal da ferramenta, de modo a que um orifício fique visível sob o anel.

▶ Fig.8: 1. Anel

1. Instale a bateria na posição correta. Puxe o gati-lho do interruptor e solte-o, de modo a que o anel de ajuste rode e o orifício fique visível. E depois remova a bateria.

▶ Fig.9: 1. Anel de regulação 2. Orifício para o punho de ajuste

1. Utilize um punho de ajuste opcional para ajustar o binário de aperto. Insira o pino do punho de ajuste no orifício na parte frontal da ferramenta. De seguida, rode o punho de ajuste para a direita para definir um binário de aperto maior e para a esquerda para definir um binário de aperto menor.
2. Alinhe a linha amarela com o seu número pretendido na escala de binário de aperto.

▶ Fig.10: 1. Punho de ajuste 2. Orifício para o punho de ajuste 3. Escala 4. Linha amarela

1. Insira a bateria e certifique-se de que foi definido um binário de aperto, utilizando um aparelho de teste do binário de aperto.
2. Rode o anel na parte frontal da ferramenta e de seguida aperte o parafuso para fixar o anel e a tampa da lâmpada.

NOTA: Os números na escala do binário de aperto consistem numa orientação para definir o binário de aperto que pretende.

Ajustar a velocidade sem carga e o ângulo de rotação, etc.

Pode ajustar a velocidade sem carga, o número de voltas, etc. da ferramenta com o seu computador. Instale o software da aplicação no seu computador e ligue-o à ferramenta com um cabo USB.

▶ Fig.11: 1. Cabo USB 2. Tampa USB 3. Entrada USB

OBSERVAÇÃO: Certifique-se de que a tampa USB está fechada quando realiza o aperto.

NOTA: Para o software da aplicação, contacte o representante de vendas da Makita.

MONTAGEM

PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer trabalho na ferramenta.

Existem diferentes tipos de soquetes para alguns modelos, dependendo das aplicações. Escolha e instale um soquete correto para a sua aplicação.

Instalar ou remover o soquete

▶ Fig.12: 1. Soquete 2. Orifício 3. Pino

Para instalar o soquete, empurre-o para a cabeça quadrada de acionamento da ferramenta com uma mão ao soltar um pino na cabeça quadrada de acionamento com a outra mão até bloquear na posição correta. Para remover o soquete, puxe-o simplesmente para fora, soltando o pino na cabeça quadrada de acionamento.

PRECAUÇÃO: Antes do funcionamento, certifique-se de que o soquete está devidamente bloqueado na cabeça quadrada de acionamento.

A fixação incompleta do soquete poderá causar ferimentos.

Instalar o gancho

Acessório opcional

O gancho é útil para pendurar a ferramenta. Instale o gancho nos orifícios no corpo da ferramenta.

▶ Fig.13: 1. Gancho 2. Orifício

OPERAÇÃO

Segure a ferramenta firmemente e coloque o soquete sobre o perno ou a porca. De seguida, ligue a ferramenta. Quando a embraiagem entrar, o motor para automaticamente. De seguida, solte o gatilho do interruptor.

NOTA: Segure a ferramenta com a respetiva cabeça quadrada de acionamento apontada diretamente para o perno ou a porca, caso contrário, o perno ou a porca sofrerão danos.

Limites da capacidade de aperto

Utilize a ferramenta dentro dos limites da capacidade de aperto. Se utilizar a ferramenta para além dos limites, a embraiagem não funciona. E a ferramenta não aplica um binário de aperto suficiente.

Para o modelo DFL083F

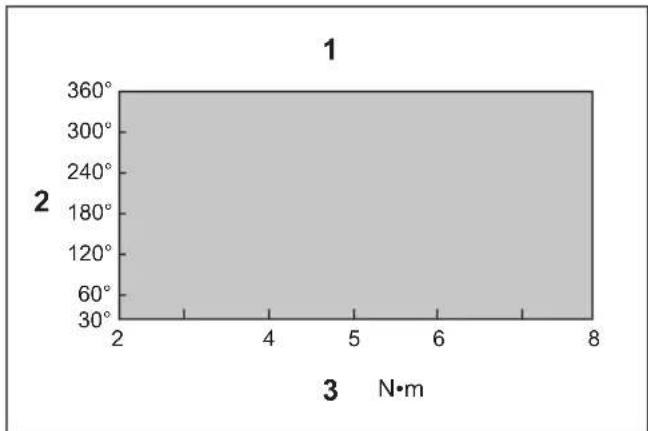

1. Intervalo da capacidade de aperto 2. Ângulo da rotação 3. Binário

Para o modelo DFL125F

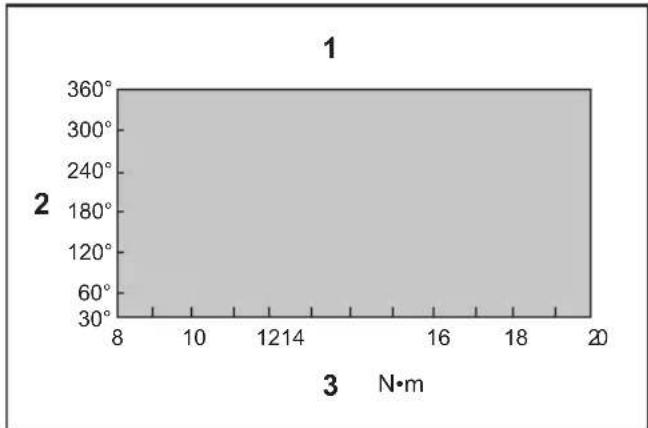

1. Intervalo da capacidade de aperto 2. Ângulo da rotação 3. Binário

Para o modelo DFL204F

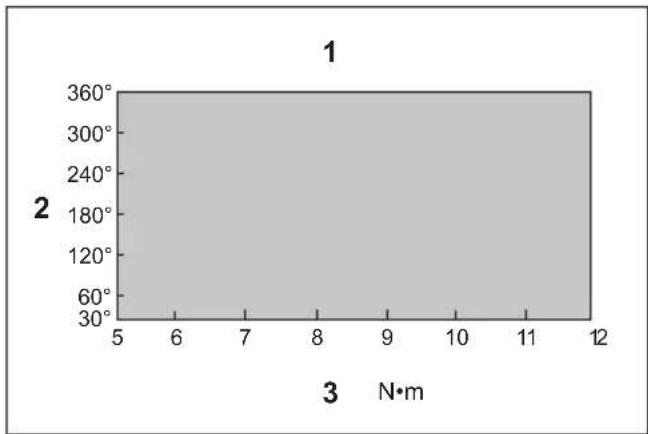

1. Intervalo da capacidade de aperto 2. Ângulo da rotação 3. Binário

Para o modelo DFL302F

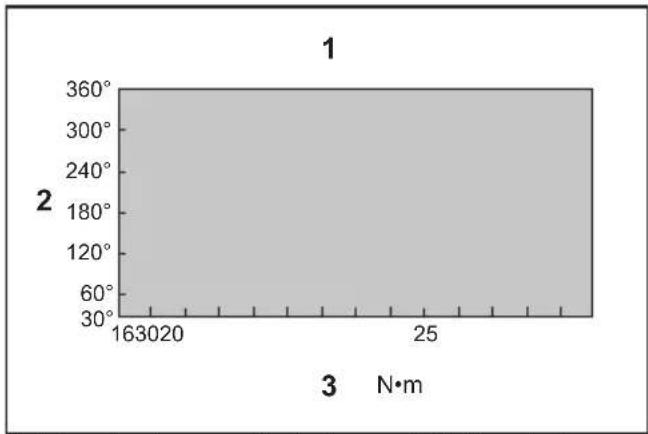

1. Intervalo da capacidade de aperto 2. Ângulo da rotação 3. Binário

Para o modelo DFL403F

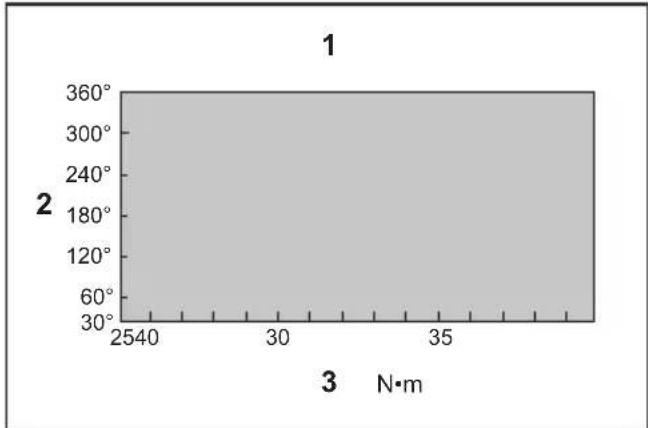

1. Intervalo da capacidade de aperto 2. Ângulo da rotação 3. Binário

NOTA: O ângulo de rotação é o ângulo desde o ponto em que o perno é apertado em 50% do binário pretendido até ao ponto em que o perno é apertado em 100% do binário.

NOTA: A utilização de uma bateria fria poderá emitir um aviso de capacidade da bateria através do indicador LED e do sinal sonoro e parar imediatamente a ferramenta, mesmo se esta estiver totalmente carregada. Neste caso, a capacidade de aperto poderá ser inferior à especificação no presente manual.

MANUTENÇÃO

⚠PRECAUÇÃO: Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de executar qualquer inspeção ou manutenção.

OBSERVAÇÃO: Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.

Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita.

ACESSÓRIOS OPCIONAIS

⚠PRECAUÇÃO: Estes acessórios ou peças são recomendados para utilização com a ferra- menta Makita especificada neste manual. A utiliza- ção de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os fins indicados.

Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistência Makita.

• Bateria e carregador genuínos da Makita
• Acessório antirretorno
• Protetor (amarelo, azul, vermelho, claro)
• Punho de ajuste
• Eixo completo
• Gancho

NOTA: Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de país para país.

SPECIFICATIONER
