MSM671X0 - Mixer de mão BOSCH - Manual de utilização gratuito

MANUAL DE UTILIZADOR MSM671X0 BOSCH

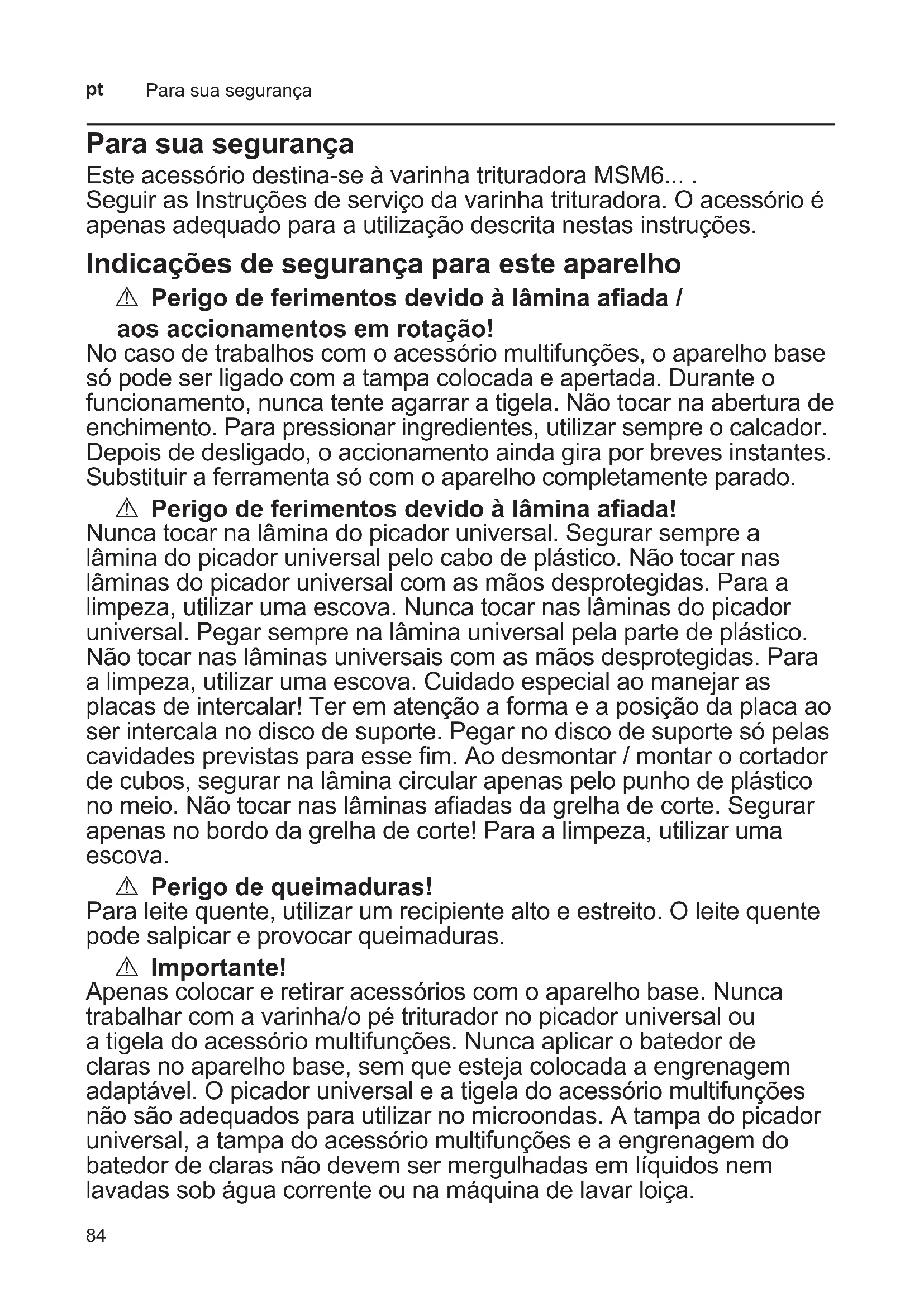

Para sua segurança Este acessório destina-se à varinha trituradora MSM6... . Seguir as Instruções de serviço da varinha trituradora. O acessório é  apenas adequado para a utilização descrita nestas instruções. Indicações de segurança para este aparelho A Perigo de ferimentos devido à lâmina aada / aos accionamentos em rotação! No caso de trabalhos com o acessório multifunções, o aparelho base  só pode ser ligado com a tampa colocada e apertada. Durante o  funcionamento, nunca tente agarrar a tigela. Não tocar na abertura de  enchimento. Para pressionar ingredientes, utilizar sempre o calcador.  Depois de desligado, o accionamento ainda gira por breves instantes.  Substituir a ferramenta só com o aparelho completamente parado. A Perigo de ferimentos devido à lâmina aada! Nunca tocar na lâmina do picador universal. Segurar sempre a  lâmina do picador universal pelo cabo de plástico. Não tocar nas  lâminas do picador universal com as mãos desprotegidas. Para a  limpeza, utilizar uma escova. Nunca tocar nas lâminas do picador  universal. Pegar sempre na lâmina universal pela parte de plástico.  Não tocar nas lâminas universais com as mãos desprotegidas. Para  a limpeza, utilizar uma escova. Cuidado especial ao manejar as  placas de intercalar! Ter em atenção a forma e a posição da placa ao  ser intercala no disco de suporte. Pegar no disco de suporte só pelas  cavidades previstas para esse m. Ao desmontar / montar o cortador  de cubos, segurar na lâmina circular apenas pelo punho de plástico  no meio. Não tocar nas lâminas aadas da grelha de corte. Segurar  apenas no bordo da grelha de corte! Para a limpeza, utilizar uma  escova. A Perigo de queimaduras! Para leite quente, utilizar um recipiente alto e estreito. O leite quente  pode salpicar e provocar queimaduras. A Importante! Apenas colocar e retirar acessórios com o aparelho base. Nunca  trabalhar com a varinha/o pé triturador no picador universal ou  a tigela do acessório multifunções. Nunca aplicar o batedor de  claras no aparelho base, sem que esteja colocada a engrenagem  adaptável. O picador universal e a tigela do acessório multifunções  não são adequados para utilizar no microondas. A tampa do picador  universal, a tampa do acessório multifunções e a engrenagem do  batedor de claras não devem ser mergulhadas em líquidos nem  lavadas sob água corrente ou na máquina de lavar loiça.85 Picador universal

Leia atentamente estas instruções antes  de utilizar o aparelho, para conhecer impor- tantes indicações de segurança e de serviço.  Favor, guardar as Instruções de serviço. No  caso do aparelho mudar de dono, as Instru- ções de serviço devem acompanhá-lo. Picador universal Por favor, desdobre as páginas com as  ilustrações. Fig. A 1 Picador universal 2 Lâmina 3 Tampa de accionamento 4 Tampa Nos Serviços Técnicos pode ser adquirido  um picador universal (n.º de encomenda  657247). Utilização do aparelho O picador universal é adequado para  picar carne, queijo duro, cebolas, ervas  aromáticas, alho, fruta, legumes, nozes e  amêndoas. É indispensável respeitar as quantidades  máximas e os tempos de preparação   indicados na tabela (Fig. C).  Atenção! Só utilizar o picador universal em estado  totalmente montado! Cuidado! Antes de picar carne, deverá retirar cartila- gens, ossos e nervos. O picador universal  não é indicado para triturar produtos  muito duros (café em grão, rábanos,   noz-moscada) e alimentos congelados  (fruta ou similares). Fig. B  ■ Colocar o picador universal sobre uma  superfície lisa e limpa e exercer pressão  suave sobre o mesmo.  ■ Montar a lâmina.  ■ Adicionar os alimentos. Atenção! A lâmina tem que assentar direita no picador  universal, para que a tampa assente bem  (g. B-3).  ■ Montar a tampa de accionamento no  picador universal e rodá-la no sentido  dos ponteiros do relógio, até se ouvir o  ruído característico do encaixe.  ■ Colocar a tampa de accionamento base  sobre o adaptador e encaixar.  ■ Ligar a cha à tomada. A Explicação dos símbolos no aparelho e nos acessórios

Cuidado: Ferramentas em rotação. Não tocar na abertura de enchimento.

Nunca lavar a tampa do acessório multifunções na  máquina de lavar loiça.

Nunca mergulhar a tampa do acessório multifunções em  líquidos nem lavá-la sob água corrente.

 ■ Segurar bem o aparelho e o picador e  ligar o aparelho (Velocidade turbo).  ■ Depois da preparação libertar a tecla de  ligação. Depois do trabalho  ■ Desligar a cha da tomada.  ■ Premir as teclas de desbloqueio e  retirar o aparelho base da tampa de  accionamento.  ■ Rodar a tampa de accionamento em  sentido contrário ao dos ponteiros  do reló-gio e desmontá-la do picador  universal.  ■ Segurar a lâmina pelo cabo de plástico e  retirá-la.  ■ Colocar a tampa para guardar alimentos  já preparados no picador universal. Limpeza Atenção! Nunca mergulhar a tampa do picador  universal em líquidos nem lavá-la sob água  corrente ou na máquina de lavar loiça.  ■ O picador universal e a lâmina podem  ser lavados na máquina de lavar loiça.  ■ A tampa de accionamento deve ser limpa  apenas com um pano húmido. Batedor Por favor, desdobre as páginas com as  ilustrações. Fig. A 5 Engrenagem adaptável para batedor 6 Batedor É possível encomendar um batedor através  da assistência técnica (n.º de encomenda  657379). Utilização do aparelho O batedor é adequado para bater natas,  claras em castelo e leite em espuma (com  leite quente (máx. 70 °C) e frio (máx. 8 °C)),  bem como para a preparação de molhos e  sobremesas. W Perigo de queimaduras! Para leite quente, utilizar um recipiente alto  e estreito. O leite quente pode salpicar e  provocar queimaduras. Fig. D  ■ Colocar os alimentos dentro do copo.  ■ Montar a engrenagem adaptável no  aparelho base e proceder ao seu  encaixe.  ■ Montar e encaixar o batedor na engre- nagem adaptável. Atenção! Nunca aplicar o batedor de claras no  aparelho base, sem que esteja colocada a  engrenagem adaptável (g. D-3).  ■ Regular a rotação desejada como o  regulador de rotações (se existente)  (recomendação: rotação elevada).  ■ Segurar bem o aparelho base e o copo   misturador e premir a tecla de ligação  desejada.  ■ Depois da preparação libertar a tecla de  ligação. Depois do trabalho  ■ Desligar a cha da tomada.  ■ Premir as teclas de desbloqueio e  retirar o aparelho base da engrenagem  adaptável.  ■ Retirar o batedor da engrenagem  adaptável. Limpeza Atenção! Nunca mergulhar a engrenagem adaptável  em líquidos nem lavá-la sob água corrente  ou na máquina de lavar loiça.  ■ O batedor pode ser lavado na máquina  de lavar loiça.  ■ Limpar a engrenagem adaptável apenas  com um pano húmido.87 Acessório multifunções

Acessório multifunções Por favor, desdobre as páginas com as  ilustrações. Fig. A 7 Tigela 8 Lâmina universal 9 Disco de suporte para placas de intercalar para corte 10 Placas de intercalar para corte a Peça de encaixe para cortar – grosso b Peça de encaixe para cortar – no c Peça de encaixe para  raspar – médiono 11 Cortadora de cubos a Lâmina circular b Grelha de corte, pequena  (aprox. 9 mm) c Suporte base d Objecto de limpeza da grelha de corte  (cabeça rotativa para diversas grelhas  de corte) 12 Tampa com mecanismo 13 Calcador Utilização do aparelho O acessório multifunções é adequado para  amassar, cortar, raspar e ralar alimentos. É indispensável respeitar as quantidades  máximas e os tempos de preparação indi- cados na tabela (Fig. J). W Perigo de ferimentos devido à lâmina aada / aos accionamentos em rotação! No caso de trabalhos com o acessório multi- funções, o aparelho base só pode ser ligado  com a tampa colocada e apertada. Durante o funcionamento, nunca tente  agarrar a tigela. Para pressionar ingre- dientes, utilizar sempre o calcador. Depois de desligado, o accionamento ainda  gira por breves instantes. Substituir a ferra- menta só com o aparelho completamente  parado. Atenção! Só utilizar o acessório multifunções em  estado totalmente montado! Cuidado! Antes de picar carne, deverá retirar cartila- gens, ossos e nervos. O acessório multifun- ções não é adequado para alimentos muito  duros (café em grão, rábano, noz-moscada)  nem congelados (p. ex., fruta). Lâmina universal Lâmina universal para picar carne, queijo  rijo, cebolas, ervas aromáticas, alhos, fruta,  legumes, nozes, amêndoas. É indispensável respeitar as quantidades  máximas e os tempos de preparação indi- cados na tabela (Fig. J). W Perigo de ferimentos devido à lâmina aada! Nunca tocar nas lâminas do picador  universal! Pegar sempre na lâmina universal  pela parte de plástico. Não tocar nas lâminas  universais com as mãos desprotegidas. Para  a limpeza, utilizar uma escova. Fig. E  ■ Colocar a tigela sobre uma superfície de  trabalho lisa e limpa.  ■ Montar a lâmina.  ■ Adicionar os alimentos. Atenção! A lâmina / vara para massas pesadas deve  car direita na tigela, para que a tampa  assente correctamente (Fig. E-3).  ■ Colocar a tampa sobre a tigela e rodá-la  no sentido contrário ao dos ponteiros do  relógio até ao batente. A peça de encaixe  do punho tem de estar bem encaixada.  Se a tigela tiver uma grande quantidade  de ingredientes, pode ser um pouco  difícil montar a tampa. Caso necessário,  rodar o acoplamento de três abas que se  encontra na parte inferior da tampa até  car na posição correcta.  ■ Colocar a tampa de accionamento base  sobre o adaptador e encaixar.  ■ Inserir o calcador.  ■ Ligar a cha à tomada.  ■ Segurar bem o aparelho base e o  acessório multifunções e ligar o aparelho  (velocidade turbo).88 Cortadora de cubos

 ■ Para adicionar mais ingredientes, soltar  o botão de ligação. Aguardar até a ferra- menta car parada.  ■ Retirar o calcador e introduzir os  ingredientes através da abertura de  enchimento.  ■ Depois da preparação libertar a tecla de  ligação. Disco de suporte com placas de intercalar para corte Peça de encaixe para cortar – grosso Colocar o regulador de rotaçãoes elevada  para cortar: Pepinos, cenouras, batatas. Peça de encaixe para cortar – no Colocar o regulador de rotaçãoes elevada  para cortar: Pepinos, cenouras, beterrabas,  courgetes. Peça de encaixe para raspar – médiono Colocar o regulador de rotações elevada  para ralar: Maçãs, cenouras, queijo. É indispensável respeitar as quantidades  máximas e os tempos de preparação indi- cados na tabela (Fig. J). W Perigo de ferimentos devido à lâmina aada / aos accionamentos em rotação! Cuidado especial ao manejar as placas  de intercalar! Ter em atenção a forma e a  posição da placa ao ser intercala no disco de  suporte. Pegar no disco de suporte só pelas  cavidades previstas para esse m. Não tocar  na abertura de enchimento. Para empurrar  os ingredientes, usar só o calcador. Cuidado! Não é permitido triturar alimentos muito  duros (queijo parmesão, chocolate) com as  placas de intercalar. As placas de intercalar  só são condicionalmente adequadas para  processar alimentos brosos (alho-francês,  aipo, ruibarbo). Fig. F  ■ Colocar a tigela sobre uma superfície de  trabalho lisa e limpa.  ■ Montar a placa de intercalar pretendida  no disco de suporte. Ter em atenção a  forma e a posição da placa de intercalar  (Fig. F-1)!  ■ Pegar no disco de suporte pelas cavi- dades e colocá-lo na tigela.  ■ Colocar a tampa sobre a tigela e rodá-la  no sentido contrário ao dos ponteiros do  relógio até ao batente. A peça de encaixe  do punho tem de estar bem encaixada.  ■ Colocar a tampa de accionamento base  sobre o adaptador e encaixar.  ■ Ligar a cha à tomada.  ■ Regular a rotação pretendida com o  dispositivo de regulação de rotação.  ■ Segurar bem o aparelho base e o aces- sório multifunções e ligar o aparelho.  ■ Inserir os alimentos a cortar e ralar pela  abertura de enchimento.  ■ Com o calcador, empurrar suavemente  o produto para cortar ou ralar. Atenção! Esvaziar a tigela antes desta estar dema- siado cheia e o produto para cortar ou ralar  alcançar o disco de suporte.  ■ Depois da preparação libertar a tecla de  ligação. Cortadora de cubos Para cortar alimentos em cubos, p. ex., para  saladas, sopas e sobremesas. W Perigo de ferimentos devido à lâmina aada! Ao desmontar / montar o cortador de cubos,  segurar na lâmina circular apenas pelo  punho de plástico no meio. Não tocar nas  lâminas aadas da grelha de corte. Segurar  apenas no bordo da grelha de corte! Para a  limpeza, utilizar uma escova. No caso de trabalhos com o acessório  multifunções, o aparelho base só pode ser  ligado com a tampa colocada e apertada.  Não tocar na abertura de enchimento.  Para empurrar os ingredientes, usar só o  calcador.89 Cortadora de cubos

W Atenção! Indicações sobre utilização! A cortadora de cubos é adequada para  cortar:  – batatas (cruas ou cozinhadas);  – legumes como, p. ex., cenouras, pepinos,  tomates, pimentos, cebolas, beterraba;  – fruta como, p. ex., bananas, maçãs,  peras, morangos, melões, quivis;  – ovos,  – queijo como, p. ex., Gouda, Emental;  – enchidos de carne tenra (p. ex.,  mortadela);  – carne de aves cozida ou assada (após  arrefecer, sem osso). Queijos muito moles (p. ex., Mozarella,  queijo feta) não podem ser processados. Queijos muito duros (p. ex., Parmesão) não  podem ser processados. Antes da preparação de frutos com caroço  ou pevides (maçãs, pêssegos etc.) os  caroços ou as pevides têm que ser retirados.  Antes da preparação de carne cozida ou  assada, os ossos têm que ser retirados. Os alimentos não podem estar congelados. A quantidade máxima de alimentos que  podem ser processados de uma vez não  pode ser excedida. Antes de continuar os  trabalhos, deixar o aparelho base arrefecer  durante 30 minutos à temperatura ambiente. W Atenção! Indicações sobre utilização! Quantidades máximas:  – ingredientes crus e cozinhados  aprox. 3500 g (valor de orientação:  5x uma tigela cheia)  – Queijo fatiado (p. ex., Gouda) e queijo  duro (p. ex., Emental) aprox. 300 g (valor  de orientação: 2x uma tigela cheia) A não observância destas indicações pode provocar danos na cortadora de cubos, inclusivamente na grelha de corte e na lâmina rotativa. Se a cortadora de cubos for afastada da  sua nalidade, for alterada, ou tiver uma  falsa utilização, a Robert Bosch Hausgeräte  GmbH não pode assumir qualquer respon- sabilidade por eventuais prejuízos daí  resultantes. Isto exclui também a responsa- bilidade por danos (p. ex. lâminas rombas ou  deformadas), surgidos devido ao processa- mento de alimentos não recomendados. Indicações importantes:  – Frutos / legumes não devem estar dema- siado maduros, caso contrário o sumo  pode derramar.  – Alimentos cozidos devem arrefecer  antes de serem cortados, pois, assim  cam mais rijos e o resultado do corte  é melhor.  – Através de maior ou menor pressão  sobre o calcador, durante o empurrar  dos alimentos, pode ser inuenciado  o comprimento dos cubos. Fig. H  ■ Colocar a tigela sobre uma superfície de  trabalho lisa e limpa.  ■ Inserir a grelha de corte no suporte base.  Dar atenção os entalhes!  ■ Abrir os grampos de fecho no suporte  base e colocar a lâmina circular no  suporte base.  ■ Fechar os grampos de fecho.  ■ Colocar o cortador de cubos por baixo  da tampa (seta do cortador de cubos  na seta da tampa) e rodar no sentido  contrário ao dos ponteiros do relógio até  ao encosto (Figura H-3).  ■ Colocar a tampa sobre a tigela e rodá-la  no sentido contrário ao dos ponteiros do  relógio até ao batente. A peça de encaixe  do punho tem de estar bem encaixada.  ■ Colocar a tampa de accionamento base  sobre o adaptador e encaixar.  ■ Ligar a cha à tomada.  ■ Segurar bem o aparelho base e o  acessório multifunções e ligar o aparelho  (velocidade turbo).  ■ Colocar os alimentos para cortar na  abertura de enchimento. Em caso de  necessidade, pressionar suavemente  os alimentos com o calcador. Em caso  de necessidade, cortar, primeiro, os  alimentos em pedaços menores.  ■ Depois da preparação libertar a tecla de  ligação.90 Exemplos de utilização
