MANUAL DE UTILIZADOR Army Lavor

CUIDADO Y MANTENIMIENTO

Ver fig. D

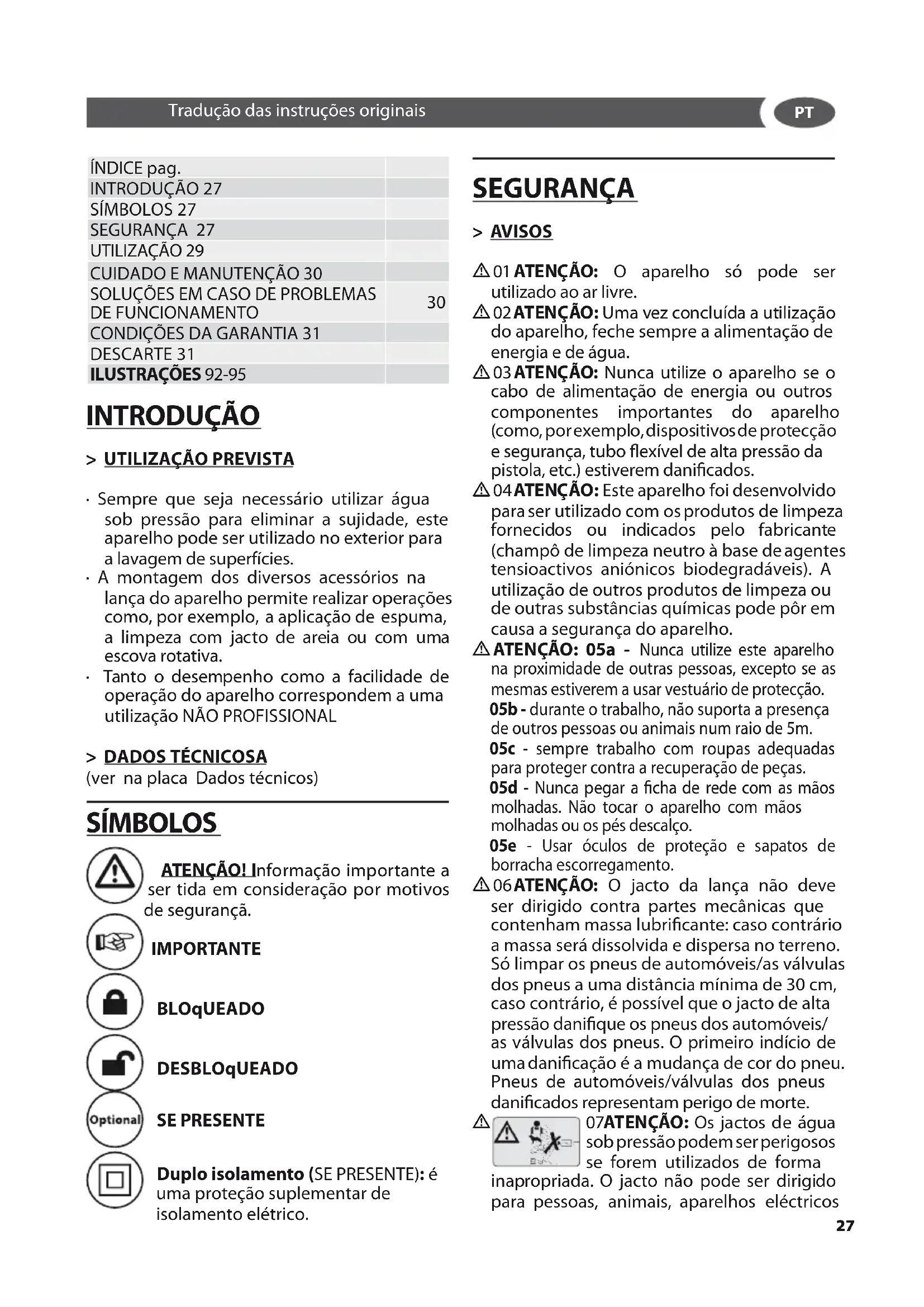

ÍNDFICE pag.
INTRODUÇÃO 27
SÍMBOLOS 27
SEGURANÇA 27
UTILIZACÇÃO 29
CUIDADO E MANUTENÇão 30
SOLUÇões EM CASO DE PROBLEMAS DE FUNCIONAMENTO	30
CONDIÇões DA GARANTIA 31
DESCARTE 31
ILUXTRAÇões 92-95

INTRODUÇÃO

> UTILIZACAO PREVISTA

• Sempre que sera necessário usarágua sob pressão para eliminar a sujidade, este aparecido pode ser realizado no exterior para a lavagem de superficies.
• A montagem dos diversos acessórios na lança do aparecido permite realizar operações como, por exemplo, a aplicação de espuma, a limpeza com jacto de areia ou com uma escova rotativa.
• Tanto o desempenho como a dificuldade de operacao do aparelho correspondem a umautilização NAO PROFISSIONAL

> DADOS TÉCNICOSA

(very na plac Dados tecnicos)

SÍMBOLOS

ATENÇA! Informação importante a ser tida em consideração por motivos de segurar.

IMPORTANT

BLOqUEADO

DESBLOqUEADO

SE PRESENTE

Duplo isolamento (SE PRESENTE): é uma proteção suplementar de isolamentoétrico.

SEGURANÇA

>AVISOS

02 ATENÇA: Uma vez conclusuía a utilizesçao do aparecido, feche sempre a alimentação de energia e de água.

03 ATENÇA: Nunca utilize o aparelho se o cabo de alimentação de energia ou outros componentes importantes do aparelho (como, porexample, dispositivos de proteçao e segurarca, tubo flexivel de alta pressão da pistola, etc.) estiverem danificados.

04 ATENÇA: Este aparelho foi desenvolvimento para ser utilizado com os produits de limpeza fornecidos ou indicados pelo fabricante (champô de limpeza neutro à base de agentes tensioactivos anínicos biodegradáveis). Autilização de outros produits de limpeza ou de outras substâncias químicas pode por em causa a segurarà do aparelho.

ATENÇÃO: 05a - Nunca utilize este aparecido na proximidade de outras pessoas, excepto se as vezes estiverem a usar vestuário de proteção.

05b - durante o trabalho, não suporta a Presence de outros pessoas ou animais num raio de 5m.

05c - sempre travaico com roupas adequadas para proteger contra a recuperação de peças.

05d - NuncaPEGARa ficha de rede com as mao molhadas. Nao tocar o aparelho com mao molhadas ou os pes descalco.

05e - Usar oculos de protecao e sapatos de borracha escorregamento.

06ATENCA: O pacto da lanca não deve ser dirigido contra partes mecâncicas que contenham massa lubricamente: caso contrário a massa sera dissolve a dispersa no terreno. So limpar os pneus de automóveis/as valvulas dos pneus a uma distência minima de 30 cm, caso contrário, é possivel que o pacto de alta pressão danifique os pneus dos automóveis/ as valvulas dos pneus. O primeiro indicio de uma danificação é a mudança de cor do pneu. Pneus de automóveis/valvulas dos pneus danificados representam perigo de morte.

07ATENÇA: Os jactos de agua sob pressão pode ser perigosos se foram realizados de forma

inappropriada. O jacto não pode ser dirigido para pessoas, animais, aparehos electricos

08ATENCAO: Os tubos flexiveis de alta pressao, os acessosios e as ligações são essenciais para a segurarca do aparelho. Utilize exclusivamente os tubos flexiveis, os acessosios e as ligações prescritos pelo fabricante (é fundamental把这些 componentes serem mantidos intactos,leo quedeerveitar toda e qualquerutilização inadequada edeerveitarqueestescomponentes sedobrem,sejam submetidosa pancadas ou sofram quaisquer danos).
ATENÇÃO: Aparelhos sem A.S.S. Automatic Stop System: não é permitida uma utilizesao destes aparelhos com a pistola livre durante mais de 2 minutos. A temperatura da agua alimentada ao circuito sofre um grande aumento, o que pode provocar danos graves na bomba.
A.S.S. AUTOMATIC Aparelhos com A.S.S STOP SYSTEM Automatic Stop System: estas aparelhos nao poder ser deixados no modo de stand-by durante mais de 5 Minutes.
11 ATENÇA: Sempre que o aparelho ficar sem vigilência desligue-o completeness (colocando o interruptor principal na posicao de desligado (0)“OFF").
12 ATENÇA: Atendendo ao facto de todas as máquinas serem submetidas a um controlo final em condições reais de operação, é perfeitamente natural existirem quando das gotas de água no interior da máquina.
13 ATENÇA: Tenha o máximo cuidado para fazer que o cabo de alimentação de energia sofra qualquer dano. Se o cabo de alimentação estiver danificado deve ser substituido pelo fabricante, ou pelo service de assistência ou por pessoal qualificado para fazer perigos.
13b ATENÇA: Nunca puxe, arraste ou levante o aparelho peso caboétrico.
14 ATENÇA: A boa, contém líquidos sob pressão. Secure bem na pistola de pulverização a fim de vencer arengtha de reacção. Utilize exclusivamente o bico de alta pressão fornecido com a boa.
16 ATENÇA: O produit não deve ser usado por crianças ou por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas (incluindo crianças) ou que não disponham de inadequada experiencia e conheçimento, quando não tiverem sido adequadamente treinadas ou instruidas atraves das pessoas

responsáveisPGA.

17 ATENÇA: As crianças, mesmo sem mantidas sob controlo, não devem brincar com o produits.
18 ATENÇA: Não ligue a lavadora de alta pressão sem primeiro desenrolar o tubo de alta pressão.
19 ATENÇA: Enrole e desenrole o tubo tendo o cuidado de não derrubar a lavadora de alta pressão.
20 ATENÇA: Antes de desenrolar ou enrolar o tubo, deslgue a boaina e descarregue a pressão do tubo (fora de service).
21 ATENÇA: Cuido; risco explosão. Não pulverizar láquidos inflâveis.
22ATENCA: Para garantir a segurar daquina, utilize somente peças originais do fabricante ouaprovadospelofabricante.
23ATENÇão: Nunca aponte o jacto para siproprio ou para outras pessoas com o objectivo de limpar os sapatos ou o vestuário.
24ATENÇA: Nunca permita que o aparelho sera utilizes por crianças ou por pessoas sem a devida formação.
ATENÇA: A água passa atraves do disposicao de refluxo é considerada não potavel.
× × ATENCAO: Desconectar o aparelho da rede elecrica, desligar a tomada de a ficha do aparelho, antes de realizar qualquer intervencao de manutencao e limpeza.
XY ATENÇA: Os prolongamentos inapropriados podem ser perigosos.
XJ ATENÇA: Sempre que for utilizes um cabo de prolongamento, deverão ser realizadas tanto uma tomada como uma fcha estanques

>ESTABILIDADE

ATENÇA: A boa, deve ser mantida na uma base horizontal, segura e estavel.

> DISPOSITIVOS DE PROTECÇÃO E SEGURANÇA:

ATENÇA: A pistola está equipada com um bloqueio de segurança. Nunca se esqueça de, sempre que interromper a utilizesçao do aparelho, activar este bloqueio de segurança,

a fim de evacitar una abertura acidental.

• Dispositivos de proteção e segurar: pistola de pulverização com bloqueio de segurar, boaina protegida contra sobrecargas electricas (terminal 1), bomba equipada com valvula de derivação ou disposito de retençao.
• A tecla de segurarca da pistola nao se destina a bloquear a alavanca durante a operacao mas a impeder que se possa abrir por acidente.

ATENÇA: O aparecido é dotado de um dispositivo de proteção do motor: caso hája intervenção do dispositivo esperar osculos minutos ou como alternatively desconectar e conectar o aparecido da redeétrica. Em caso de reincidência portar o aparecido ao centro de assistência técnica maisproximo.

UTILIZACAO

Ver "especialo manual de instruções" fornecido.

MONTAGEM DO APARELHO

Ver "especialo manual de instruções" fornecido.

LIGACAO DO APARELHO

Ver fig. A

FUNCIONAMENTO

Ver fig. B

LANCA DE ALTA PRESSAO

Ver fig. H

ASPIRACAO DO DETERGENTE

Ver fig. EFG

MANGUEIRA DE ALTA PRESSão

Ver fig.

ALIMENTACHAO HIDRICA

Ligação hidrica

ATENÇA: (simpol) A hidrolimpadora non pode ser connectada directamente à rede Pública de distribuição de água BEBIDA.

A hidrolimpadora pode ser connectada directamente à rede Pública de distribuição de água BEBIDA apenas se na tubagem de alimentação está instalado um dispositalo antifluxo com esvazamento conforme às normativas vigentes.

Assegurar-se que o tubo tenhaleo menos 0 13mm-1/2 inch eque sera reforcado.

ATENÇA: A água passa atraves do disposito de refluxo é considerada não potavel.

Aspirar apenaságua filtrada ou limpa. Il a valvula de extracção deágua deve garantir uma distribuição equivalente ao dobro da capacidade Tmaxima da bomba.

• Capacidade minima: 15 l/min.

• Temperatura Tmaxima da agua em entrada: 40^

• Pressão maior da água em entrada: 1Mpa

Colocar a hidrolimpadora o mais proxies possible da rede hidrica de aprovisionamento.

A inobservança das condições Mentionadas provoca graves danos mecânicos à bomba ademais da caducidade da garantia.

Alimentação da conduita de água.

• Conectar um tubo flexivel de alimentacao (não incluido no fornecimento) à uniao para a agua do aparelho e a alimentacao de agua.

Abrir a valvula.

Alimentação de água de um reservatório aberto

• Afrouxar a união para a alimentacao da agua.
• Ajustar o tubo de aspiração com FILTER (não incluído no fornecimento) à união para a água do aparecido.
• Imergir o filtrno no reservatorio.
  Desafogar o aparelho antes do uso.
• Afrouxar o tubo flexivel de alta pressao da uniao de alta pressao do aparelho.
• Ligar o aparelho e fazê-lo funciona para que a água saia sem bolhas pela união de alta pressão.
• Desligar o aparelho e ajustar novamente o tubo flexivel de alta pressão.

• A ligação eletrica do aparecido tem de ser efectuada em conformidade com o disposto na norma IEC 60364-1.

Antes de ligar o aparelho certifique-se de que as indications constantes na placac de caracteristicas do aparelho correspondem as caracteristicas da rede e de que a tomada está protegida por um corta-circuito em caso de falha na terra com um factor de responsta inferior a 0,03 A - 30 ms.

• Na eventualidade de a tomada e a ficha do aparelho não se ajustarem uma à outra,mande substituir a tomada porsomeone al专业技术evidamente qualificado.
• Sempre que o aparelho estiver equipado com um tubo flexivel de PVC (H VV-F), nunca utilize o aparelho perante temperatas inferiores a 0^ .

XY ATENCAO: Os prolongamentos inapropriados podem ser perigosos.

XJ ATENÇA: Sempre que for utilizes um cabo de prolongamento,deerao ser realizadas tanto uma tomada como uma FHA estanques,devendo,alem disso,o cabo ter as dimensoes indicadas naabela que se segue:

	<16 A <25 A
<20 m	Ø 1,5 mm214 AWG	Ø 2,5 mm212 AWG
20 m - 50 m	Ø 2,5 mm212 AWG	Ø 4,0 mm210 AWG

A.S.S.

AUTOMATIC STOP SYSTEM

OBSERVACAO: o Sistema A.S.S. (Automatic Stop System) que desliga automaticamente a boaquina durante a fase de bypass. Para colocar a boaquina em funcaoamento, tem de colocar o interruptor na posicao (I)"ON"; isto feito, aperte o gatilho da pistola: o Sistema A.S.S. colocao a boaquina em funcaoamento e deslga-a automaticamente quando deixa de ser exercida pressao no gatilho. Assim sento, é conveniente proteger a pistola com o dispositivo de protecao com que o gatilho está equipado sempre que a boaquina for desligada, a fim de evitar que

aquina seja acidentalmente colocada em precisión.

• Eventuais arranques automaticos daquina, sem que a pistola tenha sido actionada, ficam a dever-se à presence de bolhas de ar na agua, por exemple.
• Sempre que a boaina estiver em standby durante mais de 5 minutos nunca a deixe sem vigilência. Caso contrário, e para garantia de segurar, tera de desligar a boaina com o respectivo interruptor, colocando-o na posicao (0)“OFF”.
• Certifique-se sempre de que a ligação do tubo flexível de alta pressão ao aparecido estéja correctá e de que a pistola fornecida como acessório de montagem posterior está correctamente instalada e ligada.

DESLIGAR OFF

ver a fig. C

CUIDADO E MANUTENÇÃO ver a fig. D

O aparelho não requiren manutenção.

× × ATENCAO: Desconectar o aparelho da rede electrica, desligar a ficha de a tomada, antes de realizar qualquer intervencao de manutencao e limpeza.

SOLUTIONES EM CASO DE PROBLEMAS DE FUNCIONA-MENTO

O aparelho não funciona

• Contralar a tensão de rede.
• Comprovar eventuels danos ao cabo de alimentacao.

O aparecido não entra em pressão.

Desafogar o aparelho: faça a bomba func tionar sem o tubo de alta pressão, para que a agua saia sem bolhas da saía de alta pressão. Depois conectar novamente o tubo de alta pressão.
- Limpar o fazer na conexão da água.
- Limpar o filtro de la.tomada de la magueira de alta pressao para (se houver)
- Controller a quantidade de alimentacao da agua.
- Comprovar a estanqueidade ou eventuais

obstruções em todos os tubos de alimentação da bomba.

Fortes oscilações de pressão

• Limpar o bocal de alta pressão. Com uma agulha,letaluca,olpeo orificio do bocal e lavao parte anterior com agua.

A bomba aparena perdas

• São admitidas até 10 gotas por minuto. No caso de uma perda de água não maior, dirigir-se ao service de assistência autorizzato.

Peças de reposicao

Utilizar unicamente peças sobressalentes originais ou peças sobressalentes aprovasas pelo fabricante.

CONDIÇÉS DA GARANTIA

Todo os{nossos apareiros foram submetidos a cuidadosas inspeçções e tem cobertura de garantia por defeitos de fabricação em conformidade à normativa vigente.Esta garantia é validadesde a data de compra do aparecido.

Não são cobertos pela garantia: - peças e componentes moveris e sujeitos a desgaste - Peças de borracha, escovas de carvão, filtros, acessórios e acessórios optional. - Danos acidentais ou de transporte, danos provocados por incúria, por umautilização e/ou por uma instalação erradas, incorrências, indevidas, - A garantia también não cobre a limpeza de filtro e bicos entupidos, maquinas bloqueadas por causa de formação de calcario.

A maquina é somente para uso domestico e NÃO E' PARA USO PROFISSIONAL: a garantia não cobre um uso diferente do uso domestico e particular.

DESCARTE

Como propriétario de um aparelho eletrico ou electrónico, a lei (em conformidade

com a directiva UE 2002/96/CE de 27 de Janeiro de 2003) proibe de eliminar este produit ou os seuis acessosórios electrolycicos/electrónicos como residuo dométrico solido urbano, mas o mesmo deve ser eliminado nos apropiadoscentros de recolha. O produitsode ser directamente eliminado pelo distribuidor se for adquirido um novo aparelho equivalente aquelle quedeve ser eliminado.
