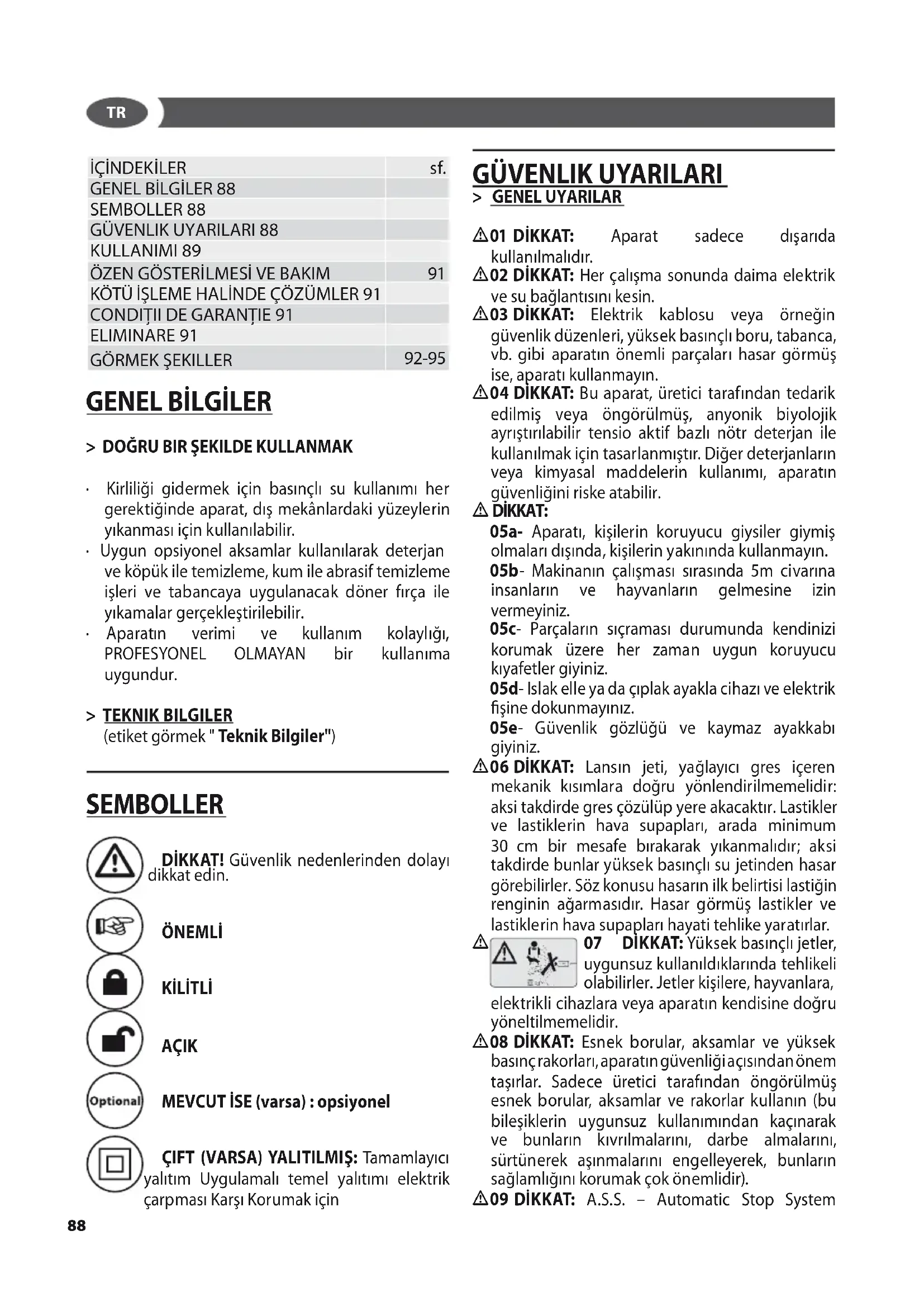

KULLANIM KILAVUZU Army Lavor

Kirligi gidermek icin basinci su kullanimi her gerektiginde aparat, di mekanlardaki yuzeylerin yikanmasi icin kullanilabilir.
Uygun opsiyonel aksamlar kullanilarak deterjan ve kopuk ile temizleme, kum ile abrasif temizleme isleri ve tabancaya uygulanacak doner firca ile yikamalar gerekteklestirilebilir.
- Aparatin verimi ve kullanim kolayligi, PROFESYONEL OLMAYAN bir kullanıma uygundur.

> TEKNIK BILGILER

(etak gormek "Teknik Bilgiler")

SEMBOLLER

DIKKAT! Güvenlik nedenlerinden dolayi dikkat edin.

ONEMLI

KILITLI

ACIK

MEVCUT ISE (varsa): opsiyonel

CIFT (VARSA) YALITILMIS: Tamamlayici yalirim Uygulamali temel yalitimi elektrik carpması Karı Korumak icin

GÜVENLIK UYARILARI

>GENEL UYARILAR

01 DIKKAT: Aparat sadece disarida kullanilmaldir.

02 DIKKAT: Her calisma sonunda daima elektrik ve su baglantisin kesin.

03 DIKKAT: Elektrik kablosu veya orneigin guvenlik duzenleri, yuksek basincli boru, tabanca, vb. gibi aparatin onemli parcalari hasar gormus ise, aparati kullanmayin.

04 DIKKAT: Bu aparat, uretici tarafindan tedarik edilmis veya ongorulmus, anyonik biyolojik ayristirilabilir tensio aktif bazlnotr deterjan ile kullanilmak icin tasarlanmiistr. Diger deterjanlarin veya kimyasal maddelerin kullanimi, aparatin guvenligini riske atabilir.

DIKKAT:

05a- Aparati, kisilerin koruyucu giysiler giymis olmaları disinda, kisilerin yakıninda kullanmayin.

05b- Makinanin calismasi sirasinda 5m civarina insanlarin ve hayvanlarin gelmesine izin vermeyiniz.

05c- Parçalarin sICramasi durumunda kendinizi korumak üzere her zaman uygun koruyucu kiyafetler giyiniz.

05d- Islak elle ya da ciplak ayakla cihazi ve elektrik fisine dokunmayiniz.

05e-Guvenlik gozlugu ve kaymaz ayakkabigiiniz.

06 DIKKAT: Lansin jeti, yağlayıç gres iceren mekanik kismilara dokru yönlendirilmemelidir: aktırnde gresözülup yere akacaktir. Lastikler ve lastiklerin hava supaplari, arada minimum 30 cm bir mesafe birakarak yikanmaldir; aktırnde bunlar yüksek basinci su jetinden hasar gorebilirler. Soz konusu hasarin ilk belirtisi lastigin renginin ağarmasdir. Hasar gormus lastikler ve lastiklerin hava supaplari hayati sehike yaratılar.

07 DIKKAT: Yuksek basincl jetler, uygunsuz kullanildiklarinda tehlikeli olabilirler. Jetler kiisilere, hayvanlara, elektrikli cihazlara veya aparatin kendisine dokru yoneltilmemelidir.

08 DIKKAT: Esnek borular, aksamlar ve yuksek basinç rakorlari, aparating Güvenligiacdindan onem taşirlar. Sadece üretici tarafindan öngörulmeselek borular, aksamlar ve rakorlar kullanin (bu bileşiklerin uygunsuz kullanimindan kaçınarak ve bunlarin kırilmalarini, darbe almalarini, sürtunerek asınmalarini engelleyerek, bunlarin saglamigiini korumak;cok onemlidir).

09 DIKKAT: A.S.S. - Automatic Stop System

(Otomatik Stop Sistemi) - ile donatilmamis aparatlar: tabanca isletilmis olarak 2 dakikadan fazla harekette kalmamaldir. Basinçlandirma devrinden geleirilmis suyun sicutligi, pompaya ciddi hasarlar vererek bariz derecede artar.

10 DIKKAT: A.S.S. AUTOMATIC A.S. Automatic System
System (Otomatik Stop Sistemi) - ile donatilmis aparatlar: 5 dakikadan fazla stand-by konumunda birakilmamaldir.
11 DIKKAT: Aparati denetimsiz biraktiginiz her defa aparati tamamen kapatin (genel salter (0) OFF pozisyonunda).
12 DIKKAT: Her makine, kendi kullanim sartlari dahilinde denenir; bu nedenle bunun icinde birkac damla su kalmis olmasi normaldir.
13 DIKKAT: Elektrik kablosuna hasar vermemeye dikkat edin. Eger elektrik besleme kablosu hasarliya tehlikeyi onlemek amacilyla uretici tarafindan ya da teknik servis tarafindan ya da kalifiye personel tarafindan degistirilmelidir.
13b DIKKAT: Makineyi kaldirmak icin ya da baska sebeple asla elektrik kablosunucekmeyin.
14 DIKKAT: Basinçlandirilmı akıkanlı makine. ReaksiyonGPCUNÖnlemek icin tabancayı sikca kavrayın. Sadece makine beraberinde tedarik edilmis yüksek basinçlizozülukullanin.
16DIKKAT: Aparat,oczuklar veya fiziksel, duyumsal veya zihinsel kapasiteri yetersiz veya uygun sekilde egitilip bilgilendirilene kadar gerekli deneyim ve bilgisi olmayan kisiler tarafindan kullanilmamaldir.
17 DIKKAT: Cocuklar kontrol aktinda tutulsalar dahi, aparat ile oynamamalidirlar.
18DIKKAT: Yuksek basinl hortumu salmadan once hidro temizleyiciyi isletmeye almayin.

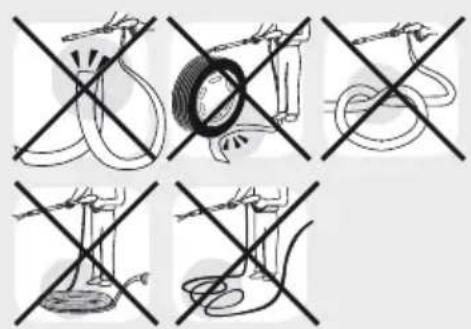

19 DIKKAT: Hortumu, hidro temizleyicinin ters donmemesine dikkat ederek sarin ve salin.

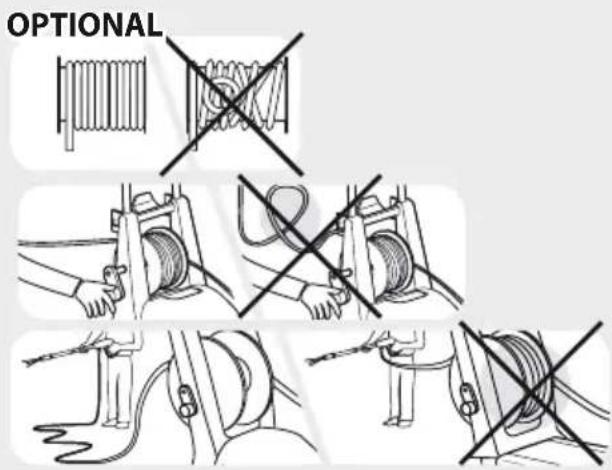

20DIKKAT: Hortumsalindigindaveya sarildiginda makine sonuk ve hortum basincsiz olmalidir (hizmet di).
21 DIKKAT: patlama riski. sprey etmeyin yanici sivilar.
22 DIKKAT: Makinenin güvenligini saglamak icin, uretici sadece original yedek parca ureticisi tarafindan onayli.
23 DIKKAT: Giysileriveya ayakkabilari temizlemek icin yeti kendinize veya diger kiselere dokru yoneltmeyin.
24 DIKKAT: Aparatin cocuklar veya egitilmemis kisiler tarafindan kullanilmasina izin vermeyin.
XZ DIKKAT: Bir system ayiricisindan akan su, icilemez olarak siniflandirilmistir.

× × DIKKAT: Herhangi bir bakim veya temizlik mudahalesiniGPCeklestirmeden once aparatin elektrik sebekesi ile baglantisinikesiniz.
XY DIKKAT: Uygun olmayan uzatmalar tehlikeli olabilir.
× J DIKKAT:Bir uzatmanin kullanilmasi halinde, aparatin fişi ve uzatmanin prizi suGPCirmez olmal ve kablo,

Güvenlik Düzenleri:

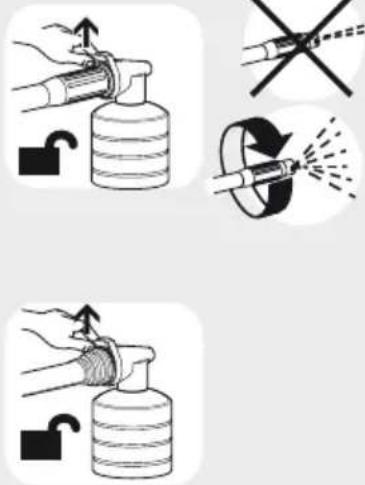

DIKKAT:Tabanca biremniyet pimiile donatilmistir. Makinenin kullanimina ara verildigi her defa aparatin kazara harekete geçmesini onlemek icin emniyet pimini devreye sukmak onemlidir.
- Güvenlik Düzenleri: emniyet pimi ile donatilmış tabanca, aşır elektrik yüklerine karı korum ile donatilmış makine (SINIF l), by pass vanasi veya durdurma 若要i ile donatilmış pompa.
Tabancanin emniyet butonu, isleme esnasinda levyenin blokajina degil, tabancanin kazara hareketeGPCirilmesini onlemeye yarar.
DIKKAT: Makina motor koruma cihaziyla donatilmisir: cihazin aktif hale gezmesi durumunda, bir kac dakika bekleyin yada alternative olarak makinanin fisini prisden cekip yaniden takin. Problemin tekrari halinde yada makinanin calismamasi durumunda en yakin servis merkezine basvurun.

> DEVRILME EMNIYETININ KOSULLARI

D Duz bir yuzeye konmasi durumunda cihazin devrilme emniyeti saglanmis olur.

KULLANIMI

STANDARDDONANIM
Bkz:"talimatlarin Kilavuzu ozel"verilir.
MONTAJ TALIMATLARI
Bkz:"talimatlarin Kilavuzu ozel"verilir.
MONTAJ
görmek Sekiller bkz. A
CALISTIRMA
görmek Sekiller bkz. B

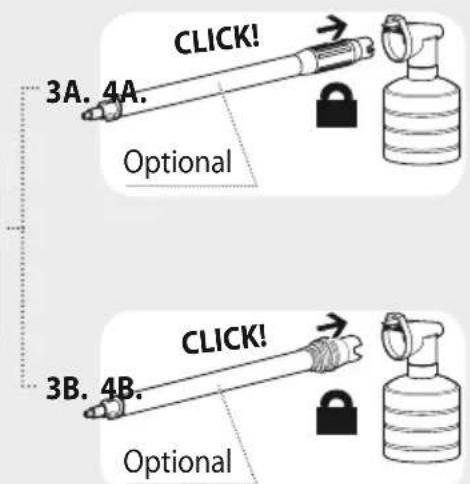

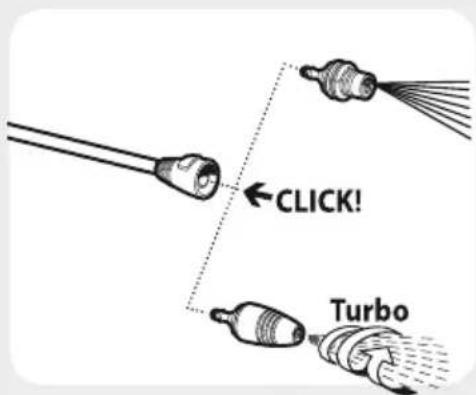

YUKSEK BASINCLI LANSLAR
görmek Şekiller bkz. H

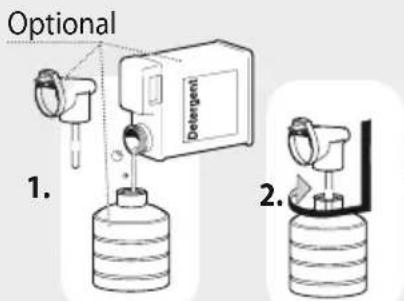

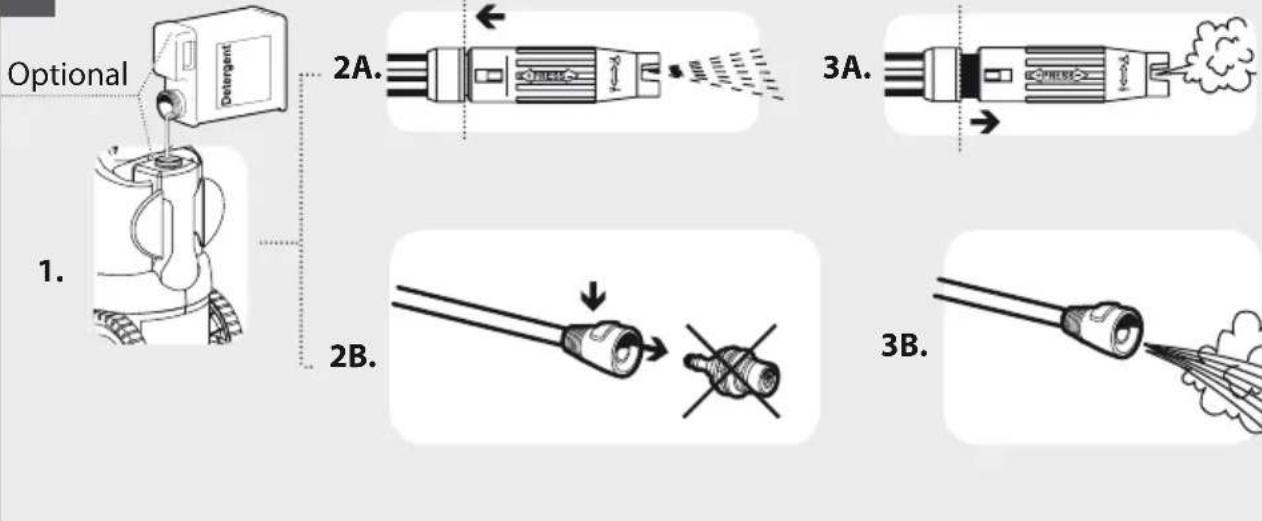

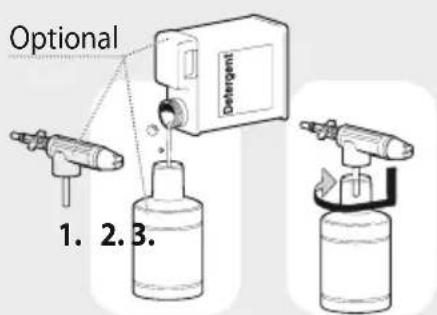

DETERJAN EMME
görmek Sekiller bkz. E-F-G

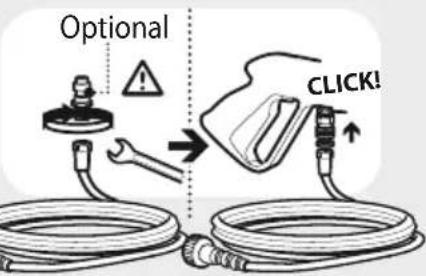

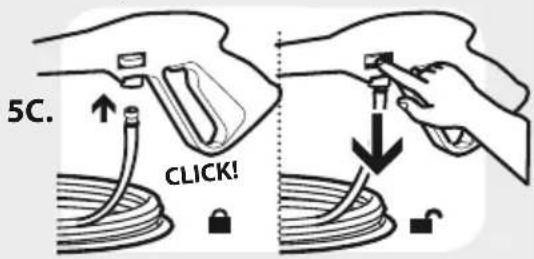

YUKSEK BASINCLI HORTUM
görmek Şekiller bkz. 1
SUBESLEMESI

Subagliantisi

DIIKKAT: Cihaz uygun icme suyu baglantı icin degildir.

Hidro temizleyici, sadece yururlukteki normlara uygun bosaltma ile ters siv akisin bloke etmekle gorevli bir duzen besleme borusuna monte edilmis ise, direkt olarak kamu su dagitim sebekesine baglanabilir. Hortumun en az 013mm ve takviyeli oldugundan emin olunuz.

DikkAT : Su cihazlari gele ti geriakisi icilebilir olarak kabul edilmez.

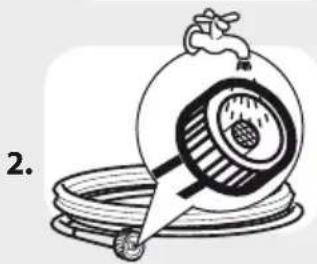

Sadece filtreden geleçirilmis veya temiz suyu emdirin. Su alma musluğu, pompanin maksimum kapasitesinin iki misline eşit dagitim garantietmelidir.
- Minimum kapasite: 15 l/dak.
- Giriște maksimum su sicakligi: 40^
Giriste maksimum su basinci: 1Mpa

Hidro temizleyiciyi, su besleme sebekesine mumkun olduugenca yakin olarak yerleştiniz.

Yukaridaki kosullara uyulmaması pompanin ciddi derecede mekanik hasarlara uğramasina ve garantinin geleçersiz olmasina sebep olur.

Su boru hattinin beslenmesi

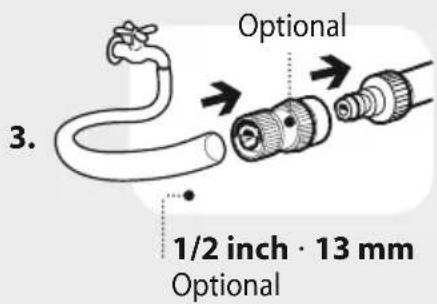

· Esnek bir besleme hortumunu (tedarik icinde bulunmaz) aparatin su rakoruna ve su beslemesine baglayiniz.
- Musluğu açınüz.

Açık bir depodan su beslemesi

• Su besleme rakorunuoczūnūz.

• Filtreli emme hortumunu (tedarik icinde bulunmaz) aparatin su rakoruna baglayarak sikistiriniz.

• Filtreyi depoicine daldiriniz.
  Kullanim oncesinde aparat icindeki havayi bosaltiniz.

• Yüksek basinçli esnek hortumu aparatin yüksek basinç rakorundan yüzünüz.

• Aparati açıniz ve su, yüksek basinçlı rakordan kabarciksiz;cikana kadar aparati calistiriniz.

• Aparati kapatiniz ve yuksek basinci esnek hortumu yeniden baglayarak sikistininiz.

> ELEKTRIK BESLEMESI

• Aparatin elektrik böglantisi, IEC 60364-1 standardina uygun olmalidir.
  Aparati baglamadan once plaka uzerindeki

verilerinin, elektrik sebekesinin verilerine uygun oldugundan ve prisin 0,03 A - 30ms altoa aclma duyarlligina sahip bir diferansiyel manyeto termik salter "GUVENLIK SIGORTASI" ile korunmuş oldugundan emin olun.

• Aparatin prizi ve fişiarasinda uyumsuzluk Hallerinde, prizi, diger uygun bir tip ile mesleki nittelikli personele degistirtin.
• Aparatin PVC (H VV-F) kablo ile donatilmis olmasi halinde aparati, 0^ altindaki ortam sicaklikarinda kullanmayin.

XYDIKKAT : Uygun olmayan uzatmalar tehlikeli olabilir.
× J DIKKAT:Bir uzatmanin kullanilmasi halinde, aparatin fişi ve uzatmanin prizi su gezirmez olmali ve kablo, asagidaki tabloda belirtilen boyutlara sahip olmalidir.

	<16 A	<25 A
<20 m	Ø 1,5 mm² 14 AWG	Ø 2,5 mm² 12 AWG
20 m - 50 m	Ø 2,5 mm² 12 AWG	Ø 4,0 mm² 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (mevcut ise)

> OTOMATIK STOP SISTEMI

Bu hidro temizleyici, A.S.S. (Automatic Stop System/Otomatik Stop Sistemi) ile donatilmisir; bu, by-pass fazı esnasinda hidro temizleyicinin kapatilmasini saglar. Bu nedenle hidro temizleyiciyi isletmye almak icin salteri (I)"ON" uzerine getirmek ve sonra tabancanin levyesine basmak gerekir; Otomatik Stop Sistemi aparatin calistirilmasini saglayacak ve levye birakildigianda otomatik olarak kapatacaktir. Bu nedenle kazara hareketete geleme olasiliğinci onlemek icin makineyi her durdurduğunuzda, tabancanin levyesi uzerine yerlestirilmisi emniyeti pimini etkinleşirin.

• Tabancaya muddahale etmeden makinenin otomatik olarak harekete gezmesi, urunun kusurlu olmasindan degil, sudah hava kabarciklari veya benzerleri gibi fenomenlerden kaynaklanir.
• Makineyi 5 dakikadan fazla detetimsiz olarak stand by konumunda birakmayin. Aksi durumda makinenin korunmasi açisindoş salteri (0)"OFF" pozisyonuna getirmek gerekir.
• Yüksek basınçlı borunun makine ve tedarık dahilindeki tabanca ile böglantınin.Doğru sekildeGPCekleşirilmis olduğunu kontrl edin;

bu, su sizintisiz anlamina gelir.

CALISMANIN TAMAMLANMASI gormek Sekiller bkz.

ÖZEN GÖSTERILMESİ VE BAKIM

gormek Sekiller bkz. Aparat bakim yapilmasin gerektirmez.

XX DIKKAT: Herhangi bir bakim veya temizlik muddahalesiniGPCklestirmeden once aparatin elektrik sebekesi ile baglantisin kesiniz.

DIKKAT: su puskurtme birimi ve Don't deterjan veya solvent kullanmayin. Cihaz zarar gorebilir.

· kuru bir bezle birim° Temizlik disinda.

> DEPOLAMA

görmek Şekiller bkz. D Cihazi tasima kolundan Çekin.
- El piskurtm tabancasin, piskurtm borusuyla el piskurtm tabancasin saklama parcasina getirin.

Sebeke gerilimini kontrol ediniz.
- Besleme kablosunda olasi hasarlarin olup olmadigi ini kontrol ediniz.

Aparat basinclanmiyor

• Aparatin havasini boşaltiniz: su, yüksek basinç Çiş,isindan kabarciksiz ÇiKana kadar pompayi yüksek basinç hortumu olmadan isletiniz. Sonra yüksek basinç hortumunu yeniden takıniz.
• Su baglantisindaki filtreyi temizleyiniz.
  Yüksek basinçli hortum böglantisindaki filtreyi temizleyin (egr mevcutsa).
• Su besleme miktarini kontrol ediniz.
• Pompanin tüm besleme borularinda olasi sizdirmazlik veya tikanikliklari kontrol ediniz.

Yuksek basinç salinimi lari

Yüksek basinç nozülünü temizleyiniz. Bir igne ile nozül deligiindeki kiri gideriniz ve on tarafindan su ile yikayiniz.

Pompa kaçiriyor

• Dakikada 10 damlaya kadar izin verilir. Bunu aşan seksaklarda yetkili teknik servis ile temas kurunuz.

Yedek parçalar

• Sadece original yedek parca ya da uretici tarafindan onaylanan yedek parca kullanin.

GARANTIŞARTLARI

Tüm aparatlarimiz özenli denemelerden geleçirilirler ve yürürlüktekki kanumlara uygün olarak fabrikasyon hatalarına karı garanti edilirler. Garanti satın alma tarihinden itibaren besteht.

Aşaqidakiler garanti kapsami disindadir: - Normal aşınmaya tabi parçalar. - Lastik parçalar,kommenler FIRca, filtreler, aksesuarlar ve opsiyonel aksesuarlar-Nakliyat, ihmal veya uygunsuz kullanim, uygun olmayan hatali veya isabetsisiz

kullanim ve montaj sebebı kazara hasarlar. - Garanti, aparatin icindeki organlarin olasi temizligini kapsamaz, tikanmış nozüller ve filtreleri, kireç olusum artiklari sebebı bloke olmugas makinerler.

Makine, PROFESYONEL DEGIL, sadece hobi amacli kullanima yoneliktir: garanti, ozel kullanimdan farkli kullanimi kapsamaz.

GERI DONUŞüm (WEEE)

Elektrikli ya da elektronik bir cihaz sahibi olan kisinin bu urunu ya da elektrikli/elektronik aksesuarlarini ayrilmami esel atik olarak atmasi kanunen yasaktir. (27 Ocek 2003 tarhli 2002/96/

CE direktifine) Kişi bu ürunleri Ücretsiz toplama ve yeniden degerlendirme merkezlerine gondermekle yukumludur. Atilacak urune benzer yeti bir urun satin alarak eski urund direk olarak dağiticiya teslim yoluyla edlençkanlabilir.
