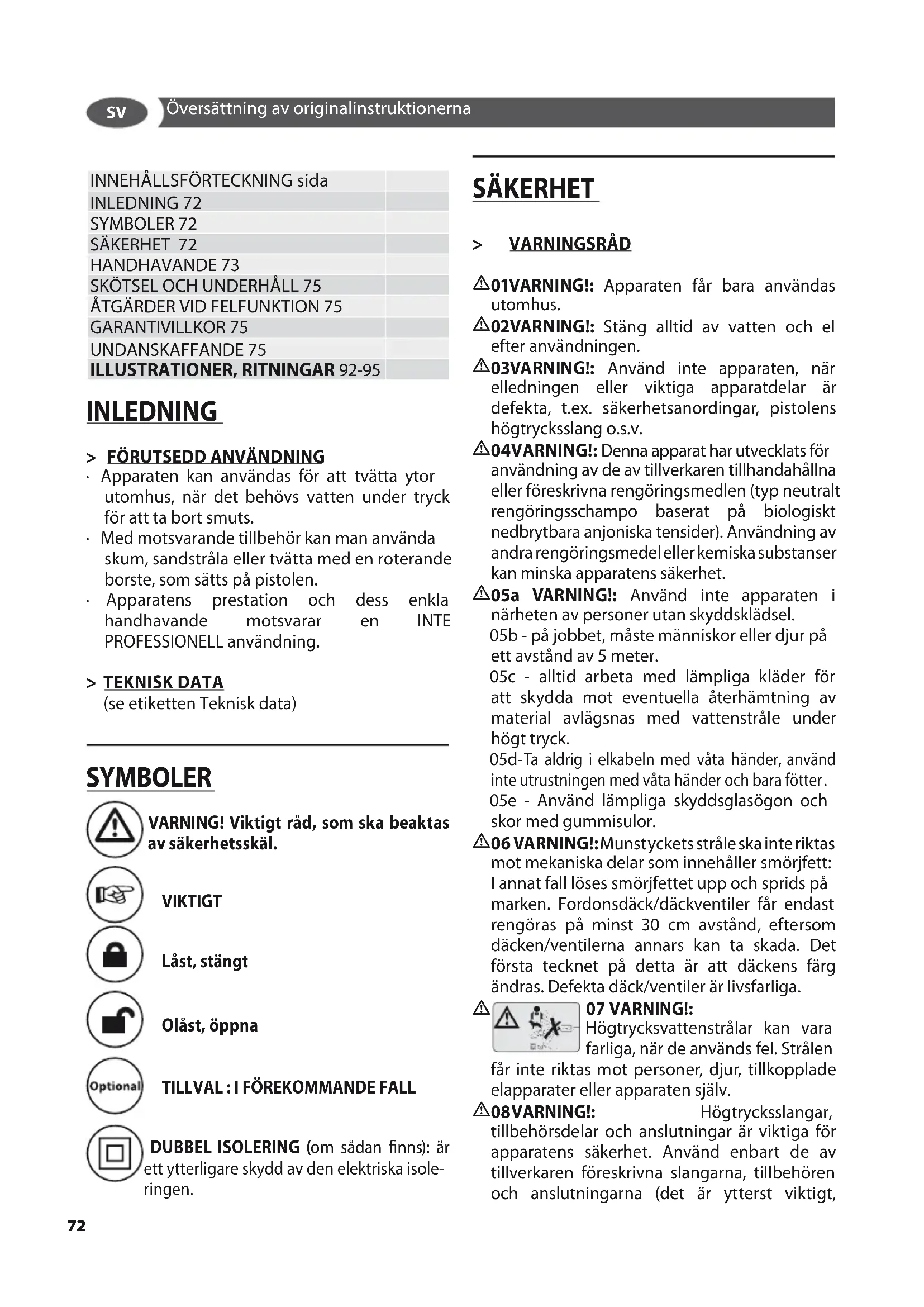

BRUKSANVISNING Army Lavor

(Kontroller at de tekniske data, som kan aflaeses på datapladen)

SYMBOLER

• Apparaten kan anvandas for att tvatta ytor utomhus, nar det behovs vatten under tryck for att ta bort smuts.
• Med motsvarande tillbehör kan man använda skum, sandstråla eller tvätta med en roterande borste, som sätts på pistolen.
• Apparatens prestation och dess enkla handhavande motsvarar en INTE PROFESSIONELL användning.

> TEKNISK DATA

(se etiketten Teknisk data)

SYMBOLER

02VARNING! Stang alltid av vatten och el after anvandningen.

03VARNING!: Använd inte apparaten, nar elledningen aller viktiga apparatdelar ar defekta, t.ex. sakerhetsanordingar, pistolens hogtrycksslang o.s.v.

04VARNING!: Denna apparat har utvecklats for anvandning av de av tillverkaren tillhandahallna eller foreskrivna rengoringsmedlen (typ neutralt rengoringssschampo baserat pa biologiskt nedbrybara anjoniska tensider).Anvandning av andra rengoringsmedel erler kemiska substanser kan minska apparatens sakerhet.

05a VARNING!: Använd inte apparaten i narheten av personerutan skyddskädsel. 05b - på jobbet, måste manniskor eller djur på ett avständ av 5 meter.

05c - alltid arbeta med lampliga klader for att skydda mot eventuella aterhamtning av material avlagnas med vattenstrale under hegt tryck.

05d-Ta aldrig i elkabeln med vata hander, anvand inte utrustningen med vata hander och bara fotter. 05e - Anvand lampliga skyddsglasogon och skor med gummisulor.

06 VARNING!:Munstyckets strale ske interiktas mot mekaniska delar som innehaller smorjfett: I annat fall loses smorjfettet upp och sprids pa marken. Fordonsdack/dackventiler far endast rengoras pa minst 30 cm avstand, eftersom dacken/ventilerna annars kan ta skada. Det forsta tecknet pa detta ar att dackens farg andras. Defekta dack/ventiler ar livsfarliga.

07 VARNING!

Högtrycksvattensträlar kan vara farliga, nar de används fel. Stralen is mot personer, djur, tillkopplader, seller apparaten själv.

08WARNING!

tillbehördselar och anslutningar ár viktiga for
apparatens sakerhet. Använd enbart de av
tillverkaren foreskrivna slangarna, tillbehören
och anslutningarna (det ár ytterst viktigt,

att dessa enheter inte skadas, undvik darrfor felaktig anvandning och skydda dem mot viking,stotar och skavning).

09 VARNING!: Apparaterutan A.S.S. Automatic Stop System: de far inte vara i gang mer an 2 minuter med frigiven pistol. Temperaturen pa det i omloppet tillbakaforda vattnet blir avsevart hogre och tillfogar pumpen allvarliga skador.
10VARNING! Apparater med A.S.S Automatic Stop System: man bör inte lata dem vara i standby langre an 5 minutes.
11 VARNING!: Koppla alltid fran apparaten helt (huvudströmbrytaren på (0)OFF), nar den lamnasutan uppsikt.
12VARNING!: Pá varje maskin górs en slutkontroll under driftsforhallanden,/Internal für ar det normalt, att det finns nagra vattendroppar kvar i den.
13 VARNING!: Set till, att elkabeln inte skadas. Om matningskabeln verkar skadad masteenna bytas ut av tillverkaren, den tekiska servicen aller av kvalificerad personal for att undvika riskfyllda situationer.
13b VARNING: Lyft eller dra aldrig maskinen i elkabeln.
14 VARNING!: Maskinen innehaller vatskor, som star under tryck. Hall fast sprutpistol ordentligt for att klara av reaktnskraften. Anvand bara hogtrycksdysan som levereras med maskinen.
16 VARNING!:Produkten ske inte användas av barn, personer med fysiska eller psychologiska handikap eller personer som saknar lamplig erfarenhet och kännedom omprodukten.
17WARNING!: Barn ske inte leka med produiten. Detta galler aven om en vuxen finns narvarande.
18WARNING!: Starta aldrig hogtryckstvatten innan du forst rullat ut hogtrycksslangen.
19 VARNING: Se till att hogtryckstvätten inte tippar over dà du rullar ut och in slangen.
20WARNING: Stäng av maskinen (off) och töm trycket i slangen innan du rullar ut eller in slangen.
21WARNING!: Risk for explosion. Sprayainte brandfarliga vatskor.
22WARNING! For att garantera sakerheten pa maskinen, anvand endast original reservdeler fran tillverkaren eller av tillverkaren godkanda
23WARNING!: Rikta inte strålen mot dig själv

eller andra personer for att rengora skor ell er klader.

24WARNING!: Se till, att apparaten inte används av barn eller inte upplärd personal.
XZ VARNING!: Vatten som runnit genom en backventil anses inte vara drickbart.
XY VARNING!: Olampliga frolangningar kan vara farliga.
XJVARNING!: När en forlängningssladd används, maste uttag och stickkontakt vara vattentata, och kabeln maste ha de i nedanstäende tabell angivna dimensionerna.

Sakerhetsanordninger:

VARNING!: Pistolen ar forsedd med en sakerhetssparr. Det ar viktigt att du varje gang du avbryter apparatens anvanding aktiveranenna sakerhetssparr, sa att ett oavsiktligt oppnande forhindras.
- Sakerhetsanordninger: Sprutpistol med sakerhetssparr, motor med skydd mot elektrisk overbelastning (klass 1), pump med bypassventil aller stopp-anordning.
- Sakerhetsknappen på pistolen är inte till for att lasa avtryckaren under arbetetutanforallattforhindraattpistolenoppnas oavsiktligt.
VARNING!: Apparaten ar utrustad med ett termiskt motorskydd. I handelse av att termosakringen har lost ut, vanta nagra minuteser erler ta ur stickkontakten och anslut den igen. Om felet Återkommen erler om inteprodukten startar. Lämna in apparaten pa närmaste servicestalle.

> FÖRUTSÄTTNINGAR FÖR STABILITET

WARNING!: Maskinens stabilitet ar sakerställd nar den ställs upp på ett jämnt underlag.

HANDHAVANDE

UTRUSTNING STANDARDUTRUSTNING Se "särskilda handbok med anvisningar" tillhandahälls.
MONTAGEINSTRUKTIONPÄ FÖRFRAGAN Se "särskilda handbok med anvisningar" tillhandahàlls.
INSTALLATION se fig. A
INDRIFTTAGANDE

se fig.

HÖGTRYCKSLANS

se fig. H

INSUGNING AV RENGÖRINGSMEDEL

se fig. E-F-G

HÖGTRYCKSSLANG

se fig.

VATTENFÖRSSÖRJNING

Vattenanslutting

WARNING! (Sinbolo): Enhet inte lamplig for att ansluta till natverket dricksvatten.

Högtrycksrengöringsmaskinen kan endast anslustas direkt till det kommunala vattenledningsnätetom det finns en vattenlasanordning med tömning som overensstämmer med gällande bestammelser. Forsakra dig om att slangen ar forstärkt och har en diameter på minst 13mm

WARNING: Vatten som runnit genom en backventil anses inte vara drickbart.

Sug endast in filtrerat eller rent vatten. Il vattenkranen skagarantera en vattenmatning som ar dubbelt sa hog som pumpens max. Capacitet.

• Min. capacitet: 15 l/min.
• Max. temperatur for inloppsvatten: 40^ .
• Max. tryck for inloppsvatten: 1 MPa.

Anslut hogtrycksrengöringsmaskinen sā nara vattennatets uttag som möjligt.

Fösummelse av ovannämnda forhällanden Förorsakar allvarliga skador på pumpen och leder till att garantin upphör att gälla.

Försrjning frän vattenledningsnät

• Anslut en matningssslang (medfoljer inte) till maskinens slangkoppling och till vattenledningsnatet.
• Oppna kranen.

Vattenmatning fran en öppen behällare

• Skruva ur slangkopplingen ffor vattenmatningen.
• Skruva fast insugsslangen med filter (medfoljer inte) till slangkopplingen på maskinen.

Sanknedfiltretibehallaren.
Avlufta maskinen innan den anvands.
- Skruva ur hogtrycksslangen fran maskinens hogtryckskoppling.
- Starta maskinen och lately den gå tills inga bubblor finns i vattnet somkommen ut ur högtryckskopplingen.
- Stäng av maskinen och skruva tillbaka högtrycksslangen.

>ELFÖRSDÖRJNING

• Apparatens elansluttingar maste uppfylla normen IEC 60364-1.

Innan du ansluter apparaten, forsakra digam, att uppgifterna pa typskylten stammermed elnaret och att uttaget ar sakrat med enordfelsbrytare med en reaktionskanslighe tnder 0,03 A - 30ms.

• Om uttag och stickkontakt inte passar ihop, maste en elektriker byta ut uttaget mot ett annat, passande.
• Använd inte apparaten vid temperaturer under 0^ ,纳税人 der utrustad med en slang av PVC (H W-F).

XY VARNING! Olampliga frolangninger kan vara farliga.

XJVARNING!: När en forlängningssladd används, maste uttag och stickkontakt vara vattentata, och kabeln maste ha de i nedanstäende tabell angivna dimensionerna.

	<16 A	<25 A
<20 m	Ø 1,5 mm² 14 AWG	Ø 2,5 mm² 12 AWG
20 m - 50 m Ø	2,5 mm² 12 AWG	Ø 4,0 mm² 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (i forekommande fall)

Denna hogtryckstvatt ar utrustad med A.S.S. (Automatic Stop System), som stanger av maskinen under bypass-fasen. For att starta maskinen, satter du brytaren pa "ON"; sedan trycker du pa

pistolavtryckaren. A.S.S. startar maskinen och stanger automatiskt av den, nar avtryckaren slapps. Det ar darrfor tillradligt, att sakra pistolen med anordningen pa avtryckaren varje gang maskinen stalls ifran, for att undvika att den oavsiktligt satter i gang.

• Maskinens självstarter,utan att pistolen vänds,beror pà t.ex.luftbubblor i vattnet.Vid stillestand under mer an 5 minuter bör apparaten inte stallas ifranutan uppsikt.Annars ar det for apparatens skydd nödvändigt att brytaren sats pa OFF.
• Kontrollera, att hogtrycksslangens forbindelse med apparaten och pistolen ar korrekt ansluten.

SKÖTSEL OCH UNDERHÄLL

se fig. D

Maskinen behöver inte unterhällas.

XX VARNING! Koppla fran maskinen fran elnatet innan nagot unterhalls-ller rengöringsingrepp utfors.
VARNING! Spreja inte encheten med vatten och använd inte rengöringsmedel aller Lossningsmedel. Maskinen kan vara skadad.
- Rengör utsidan av bilen med en torr trasa.

LAGRING

se fig. D

• Dra maskinen med hjälp av transporthandtaget.
• Forvara aggregatet med alla tillbehör i frostsakert utrémme, forvaras öatakomligt für barn.

ATGÄRDER VID FELFUNKTION

Maskinen fungarar inte

• Kontrollera natspänningen.
• Kontrollera om det finns skador på nätkabeln. Maskinen trycksätts inte
• Avlufta maskinen: Låt pumpen gå utan högtrycksslangen tills inga bubblor finns i vattnet somkommen ut ur högtryckskopplingen. Sätt tillbaka högtrycksslangen.
• Rengör filtret i vattenkopplingen.

• Rengör filtret vid högtrycksrörets koppling (om nagotalandrfornns).

• Kontrollera vattenmattingens mängd.

• Kontrollera att pumpens alla matningsslangar ar tata och att inga igensattningar forekomer.

Stora trycksvängningar

• Rengör högtrycksmunstycket. Ta bort smuts frän munstyckets hal med hjälp av en näl och
• rengör munstycket framifrän med vatten.

Pumpen lacker

Upp till 10 droppar i minuten ar tillatna. Vid storre lackage sca du vanda dig till en auktoriserad serviceverkstad.

Reservdelar

• For att garantera apparatens sakerhet, använd endast erkända reservdilar som levererats aller anvisats av tillverkaren.

GARANTIVILLKOR

Alla vara maskiner har genomgatt noggranna provkörningar och tacks av en garanti mot tillverkningsfel i enlighem med gallande bestammelser. Garantin galler frän forsaljningsdatum.

Uteslutet fran garantin ar: - rroliga delar, som ar utsatta for slitage - pjas av gummidetaljer, kolborstar, filter, tillbehor och extra tillbehor. - Tillfalliga skador och skador, som fororsakats av transporte, slarv ell feraktig behandling, fel och annan an avsedd anvanding och installation - Garantin omfattar inte eventuellt erforderlig rengoring av fungerande delar, filter och igensatta munstycken, blockerade maskiner pa grund av kalkbildning. Maskinen ar endast avsedd for en anvanding i hemmet och INTE YRKESMASSIGT: GARANTIN TACKER ENDAST EN PRIVATE ANVANDNING.

UNDANSKAFFANDE

Lagen forbjuder innehavare av en elektrisk eller elektronisk apparat (i enlighet med EU-direktivet 2002/96/CE fran den 27 januari 2003) att skrota denna produit eller dess elektriska / elektroniska tillbehör som terat hushallsavfall och pobjuder istället sk vid avsedda insamlingsstallen.

Det ar möjligt att undanskaffaprodukten direkt hos distributoren vid inkop av en ny produit, likvärdig den som skrotas.
