Tipo de produto	Coifa
Marca	Progress
Modelo	PDB9020E
Utilização	Aspirante ou recirculação (com filtro de carvão)
Alimentação elétrica	220-240 V / 50 Hz
Velocidades de aspiração	3 velocidades (mínima, média, máxima)
Iluminação	Lâmpadas halógenas E14 28 W (tipo vela)
Filtro antigordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão ativado	Tipo 20 LONG LIFE lavável ou Tipo 15 não lavável (conforme versão)
Distância mínima de instalação	50 cm para fogão elétrico, 65 cm para gás ou misto
Material	Aço inoxidável (estimativa)
Comandos	Botões de pressão (luz, motor, velocidades)
Limpeza	Interior e exterior pelo menos uma vez por mês
Limpeza do filtro antigordura	Uma vez por mês, à mão ou máquina de lavar louça (ciclo rápido, baixa temperatura)
Substituição do filtro de carvão (tipo 15)	A cada 4 meses no máximo
Limpeza do filtro de carvão (tipo 20)	A cada 2 meses com água quente ou máquina de lavar louça a 65°C, depois secagem no forno por 10 min a 100°C
Substituição da almofada do filtro tipo 20	A cada 3 anos ou em caso de dano
Segurança	Desconectar antes da manutenção; não usar sem grelha; evitar chamas livres
Certificações	Em conformidade com a diretiva DEEE 2002/96/CE (reciclagem)
Utilização prevista	Uso doméstico apenas

Perguntas frequentes - PDB9020E PROGRESS

Como instalar a coifa Progress PDB9020E ?

Siga as instruções do manual. Antes da montagem, não conecte o aparelho. A distância mínima entre a coifa e o fogão deve ser de 50 cm para fogão elétrico e 65 cm para fogão a gás ou misto. Conecte a eletricidade a uma tomada conforme ou através de um disjuntor normalizado.

Qual é a distância mínima entre a coifa e o fogão ?

Para fogões elétricos, a distância mínima é de 50 cm. Para fogões a gás ou mistos, é de 65 cm. Se o fabricante do fogão especificar uma distância maior, siga essa.

Como limpar o filtro antigordura ?

O filtro antigordura metálico deve ser limpo uma vez por mês. Você pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo rápido. Atenção, a lavagem na máquina de lavar louça pode descolorir o filtro sem afetar seu desempenho.

Com que frequência deve-se trocar o filtro de carvão ?

Para o filtro de carvão tipo 15 (não lavável), substitua-o a cada 4 meses no máximo. Para o tipo 20 LONG LIFE (lavável), limpe-o a cada 2 meses e substitua a almofada a cada 3 anos.

Posso usar a coifa em modo recirculação ?

Sim, a coifa pode ser usada em modo recirculação se estiver equipada com um filtro de carvão ativado. Certifique-se de usar o filtro adequado (tipo 15 ou tipo 20) e respeite as instruções de manutenção.

O que fazer se a coifa não ligar ?

Verifique primeiro se a coifa está corretamente conectada e se o disjuntor geral não está desligado. Certifique-se de que as lâmpadas estão bem colocadas. Se o problema persistir, entre em contato com o serviço de assistência técnica.

Como substituir a lâmpada ?

Desconecte a coifa da rede elétrica. Aguarde as lâmpadas esfriarem. Use apenas lâmpadas halógenas tipo vela Ø35 mm, E14, 28 W. Coloque as lâmpadas de volta e reconecte o aparelho.

Por que a coifa faz barulho ?

Um ruído anormal pode ser devido a um filtro sujo, a uma instalação incorreta ou a um objeto obstruindo o motor. Verifique e limpe os filtros, certifique-se de que a coifa está bem fixada e que nenhum corpo estranho está presente.

É seguro usar a coifa com um fogão a gás ?

Sim, desde que respeite a distância mínima de 65 cm. Além disso, o local deve ser suficientemente ventilado se a coifa for usada ao mesmo tempo que aparelhos a combustão. Nunca flambe os alimentos sob a coifa.

Como desconectar a coifa para manutenção ?

Antes de qualquer operação de limpeza ou manutenção, desconecte a coifa retirando o plugue ou desligando o interruptor geral da residência. Use luvas de trabalho durante as intervenções.

MANUAL DE UTILIZADOR PDB9020E PROGRESS

Manual de instrucciones Manual de instruções Oñnyiες Xpínog

Hnctpykunno 3Kcnpyaatau

Kullanma Kilavuzu

上

Bruksanvising

Bruksanvising

Käyttoohje

Brugsanvisning

Instrukcja obstugi

Használati utmutató

Informatii

pentruutilizator

Upute za uporabu

Návod na používanie

Návod k použití

Navodila za uporabo

Udhezime pērdorimi

PbKOBOIDCTBO3a

ynotpe6a

YnataBO3a

ynotpe6a

Uputstva za upotrebu

Kasutusjuhend

IHCTpykuii3

BVKOPnCTaHH

Paindaanhy HyckaybI

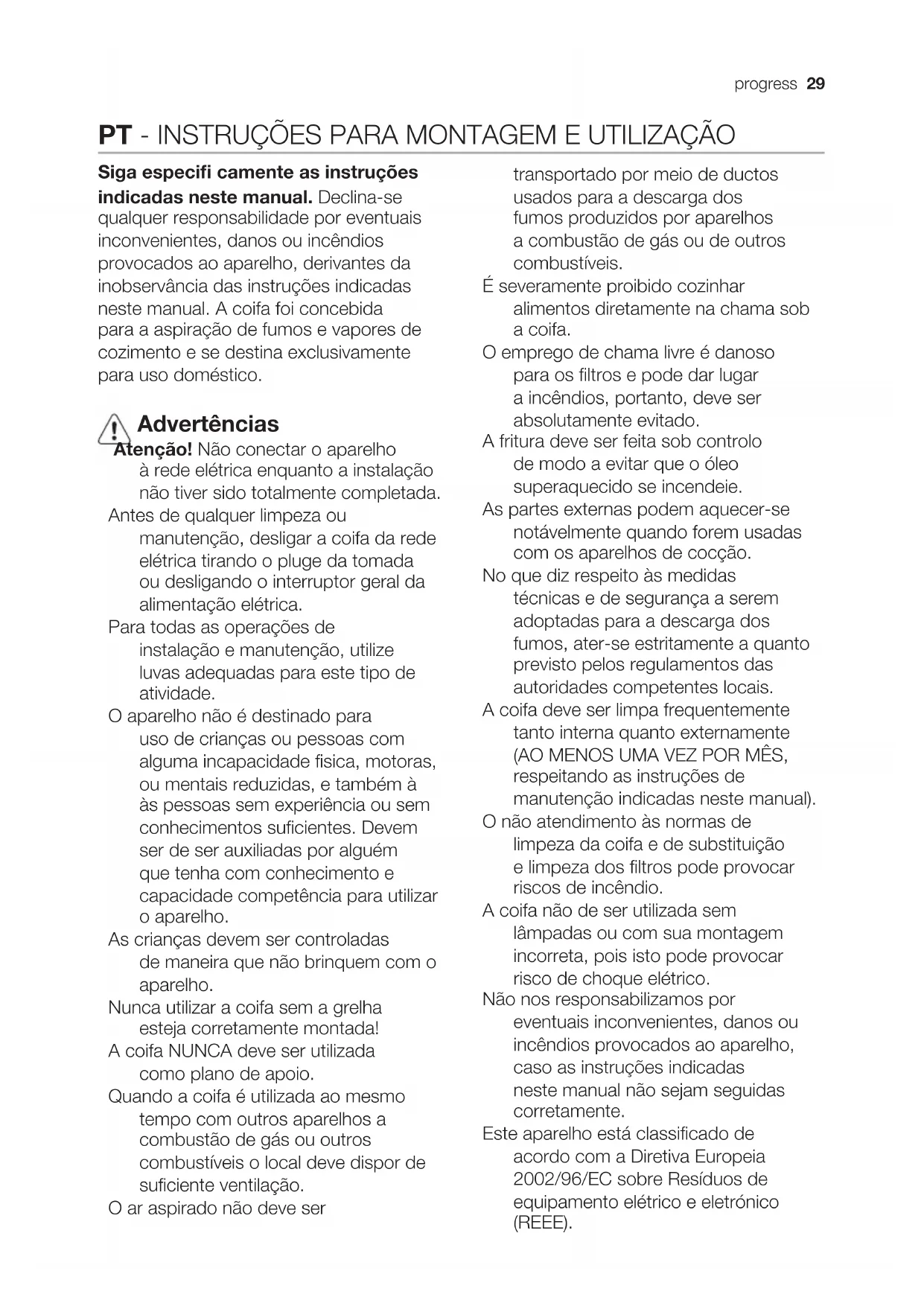

Siga especialcamente as instruções indicadas nesthemual. Declina-se qualquer responsabilitadepor eventuais inconvenrientes,danos ou incéndios provocados ao aparelho,derivantes da inobservança das instruções indicadas nestsemual.Acoifa foi concebida para a aspiração de fumos e vapeores de cozimento e se destinaa exclusivamente para uso dométrico.

Advertências

Atença! Não conectar o aparecido à rede elétrica quando a instalação não tiver sido totalmente completeness.

Antes de qualquer limpeza ou manutencao, desligar a coifa da rede eletrica tirando o pluge da tomada ou desligando o interruptor geral da alimentacao eletrica.

Para todas as operações de instalacao e manutencao, utilize luvas adequadas para este tipo de atividade.

O aparecido não é destinado para uso de crianças ou pessoas com alguma incapacidade fisica, motoras, ou mentalais reduzidas, e también à as pessoas sem experiencia ou sem conheçimentos suficientes. Devem ser de ser auxiliadas por algoém que tenha com conheçimento e capacidade competência para utilizear oaporelho.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilizes a coifa sem a grelha.
esteja corretamente montada!

A coifa NUNCA deve ser'utiliza
como plano de apoio.

Quando a coifa é realizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispar de suficiente ventilação.

O ar aspirado não deve ser

transportado por meio de ductos usados para a descarga dos fumos produzidos por apareiros a combustao de gás ou de outros combustíveis.

É severamente proibido cozhar alimentos diretamente na chama sob a coifa.

O lavoro de chama livre é danoso para os filtros e pode dar lugar a incéndios, portanto, deve ser absolutamente évitado.

A fritura delve ser feita sob controlo de modo a evacar que o oleo superaquecido se incendeie.

As partes externas podem aquecer-se notávelmente quando foram usadas com os apareiros de cocção.

No que diz respeito às medidas和技术icas e de segurar a serem adoptadas para a descarga dos fumos, ater-se estritamente a quando previsto Pelosi regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequently tanto interna quando externamente (AO MENOS UMA Vez POR MÉS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incério.

A coifa não de ser'utilizada sem lampadas ou com sua montagem incorreta, poised isto pode provocar risico deCHOQUE elétrico.

Não nos responsabilizamos por eventuels inconvenientes, danos ou incêndios provocados ao aparecido, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminação adequada de este produit, está aaabdar a evitar potecções consequências negativas para o ambiente e para a saude Pública, que poderiam derivar de um manuseamento de deserdimentos inadequado de este produit.

O*simbolo no produits, ou nos documents que acompanham o produit, indica que este aparecido não pode receber um tratamento semelhante ao de um despercio domestico.

Pelo contrário, devarasyerepositado no respectivo centro de recolha para a reciclagemdequipamentoelectricoe electrónico.

A eliminacao devera ser efectuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu的服务 de eliminação de desperços domesticos ou a loja onde adquiriu o produits.

Uso

A coifa é fabricada para ser utilizes na versão aspirante, com evacuação externa

, ou fi Itrante, com recirculacao interna

Instalacao

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões electrolycicos e 65cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especiali caret em uma distência maior, deve-se levar em conta esta indicação. A voltagem da redeétrica deve corresponder à voltagem indicada na etiqueta das caracteristicas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível,mesmo deposita instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível,mesmo deposita instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalação.

Atença! Antes de conectar novamente o circuito da coifa com a alimentação eletrica, verificar seu funciona, atentar sempre para que o cabo de rede esteja montado corretoamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo fi cardanifi cado, efetuar um pedido ao service de assistência técnica.

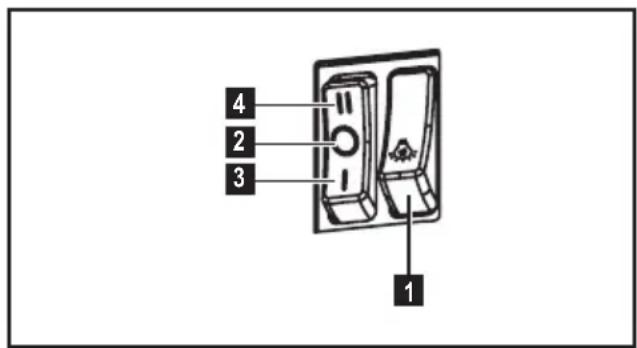

Funcionamento

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconsehamos ligar a aspiração 5 minutos antes de iniciar a cozinha e de deixá-la em funcaoamento por aproximamente 15 minutos après o termino do cozimento.

1. ON/OFF luzes
2. OFF motores
3. • 1. Potência minima de aspiração (3.), Tmaxima (4.).

Manutenção

Atença! Antes de qualquer operação de limpeza ou manutençao, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

O exaustor deve ser limpo frequently, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutenção dos fi ltros antigorduras). Para a limpeza use um pano umedecido com detergentes liquidos neutros. Evite o uso de produits contendo abrasivos. NAO UTILIZE ALCOOL!

Atença: O não cumprimento das instruções foramadas para a limpeza do aparecido e para a limpeza ou substituição do padrão pode provocar riscos de incência.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incência, provocados por uma manutenção inadequada ou pelo não cumprimento das指示es de segurarisas citadas neste manual.

Filtro antigordura

Fig. 1-16

O Filtro de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos fi ltros - se previsto no modelo adquirido - indicar esta necessidade) com detergentes não agressivos. O fi ltro pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperatas e com ciclo breve.

O fItro metalico para a gordura pode perder cor com as lavagens na MQina da louça,mas suas caracteristicas de fi Itração não se alteram.

Filtro de carvão activo (so para a versão fi ltrante)

Fig. 15

Type 20 LONG LIFE - Filtro de carvão acrivolavavel

O fbro de carao podser lavado de dois emdois mees em agua quente e detergentesadequados ou em maquina de lavar louca a 65^ para a lavagem em maquina,utilizeociclo completo sem colocar othero loica namaquina).

Tire a água em excesso tomando cuidado para não estragar o fi Itro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente noorno durante 10 minutos a 100^

Substitua o pano a cada 3 anos e sempre que不符ar sinais de danos no tecido.

Type 15 - Filtro de carvão activo NAO lavavel

A)saturação do fi ltro de carvaactivado se verifi ca après um uso mais ou menos prolongado em funcão do tipo de cozinha e da regularidade da limpeza do但它ro de gorduras.Em todo caso, é necessario substituir o cartucho no maximo cada 4 meses.

Não pode ser lavado ou regenerado.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas,

certificar-se que estejam frias.

Usar somente lampadas de halogeneo

28W Ø35mm vela E14.
