PDB9020E - Dunstabzugshaube PROGRESS - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Progress
Modell	PDB9020E
Verwendung	Abluft oder Umluft (mit Aktivkohlefilter)
Stromversorgung	220-240 V / 50 Hz
Saugstufen	3 Stufen (Minimum, Mittel, Maximum)
Beleuchtung	Halogenlampen E14 28 W (Kerzenform)
Fettfilter	Metall, spülmaschinengeeignet
Aktivkohlefilter	Typ 20 LONG LIFE waschbar oder Typ 15 nicht waschbar (je nach Version)
Mindestabstand bei Installation	50 cm für Elektroherd, 65 cm für Gas oder Kombiherd
Material	Edelstahl (Schätzung)
Bedienelemente	Drucktasten (Licht, Motor, Stufen)
Reinigung	Innen und außen mindestens einmal im Monat
Reinigung Fettfilter	Einmal im Monat, von Hand oder Geschirrspüler (Kurzprogramm, niedrige Temperatur)
Austausch Aktivkohlefilter (Typ 15)	Alle 4 Monate maximal
Reinigung Aktivkohlefilter (Typ 20)	Alle 2 Monate mit heißem Wasser oder Geschirrspüler 65°C, dann Trocknen im Backofen 10 Min bei 100°C
Austausch Filterkissen Typ 20	Alle 3 Jahre oder bei Beschädigung
Sicherheit	Vor Wartung Netzstecker ziehen; nicht ohne Gitter verwenden; offene Flammen vermeiden
Zertifizierungen	Entspricht der WEEE-Richtlinie 2002/96/EG (Recycling)
Vorgesehene Verwendung	Nur für den Hausgebrauch

Häufig gestellte Fragen - PDB9020E PROGRESS

Wie installiere ich die Dunstabzugshaube Progress PDB9020E?

Befolgen Sie die Anweisungen in der Bedienungsanleitung. Schließen Sie das Gerät vor der Montage nicht an den Strom an. Der Mindestabstand zwischen Haube und Herd muss bei Elektroherden 50 cm und bei Gas- oder Kombiherden 65 cm betragen. Schließen Sie das Stromkabel an eine geeignete Steckdose oder über einen genormten Leitungsschutzschalter an.

Was ist der Mindestabstand zwischen Haube und Herd?

Bei Elektroherden beträgt der Mindestabstand 50 cm. Bei Gas- oder Kombiherden beträgt er 65 cm. Wenn der Herdhersteller einen größeren Abstand angibt, ist dieser einzuhalten.

Wie reinige ich den Fettfilter?

Der Metallfettfilter muss einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder im Geschirrspüler bei niedriger Temperatur und im Kurzprogramm waschen. Achtung: Das Waschen im Geschirrspüler kann den Filter verfärben, beeinträchtigt jedoch nicht die Leistung.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Bei Aktivkohlefilter Typ 15 (nicht waschbar) ersetzen Sie ihn spätestens alle 4 Monate. Bei Typ 20 LONG LIFE (waschbar) reinigen Sie ihn alle 2 Monate und tauschen Sie das Filterkissen alle 3 Jahre aus.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, die Haube kann im Umluftbetrieb verwendet werden, wenn sie mit einem Aktivkohlefilter ausgestattet ist. Stellen Sie sicher, dass Sie den passenden Filter (Typ 15 oder Typ 20) verwenden und beachten Sie die Wartungshinweise.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie zunächst, ob die Haube richtig angeschlossen ist und der Hauptschalter nicht ausgeschaltet ist. Stellen Sie sicher, dass die Lampen richtig eingesetzt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie wechsle ich die Lampe?

Trennen Sie die Haube vom Stromnetz. Warten Sie, bis die Lampen abgekühlt sind. Verwenden Sie ausschließlich Halogen-Kerzenlampen Ø35 mm, E14, 28 W. Setzen Sie die Lampen ein und schließen Sie das Gerät wieder an.

Warum macht die Haube Geräusche?

Ein ungewöhnliches Geräusch kann durch einen verschmutzten Filter, eine falsche Installation oder einen Gegenstand, der den Motor blockiert, verursacht werden. Überprüfen und reinigen Sie die Filter, stellen Sie sicher, dass die Haube richtig befestigt ist und keine Fremdkörper vorhanden sind.

Ist es sicher, die Haube mit einem Gasherd zu verwenden?

Ja, sofern der Mindestabstand von 65 cm eingehalten wird. Zudem muss der Raum ausreichend belüftet sein, wenn die Haube gleichzeitig mit Verbrennungsgeräten verwendet wird. Flambieren Sie niemals Speisen unter der Haube.

Wie trenne ich die Haube für die Wartung vom Stromnetz?

Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker oder schalten Sie den Hauptschalter der Wohnung aus. Tragen Sie bei Arbeiten Arbeitshandschuhe.

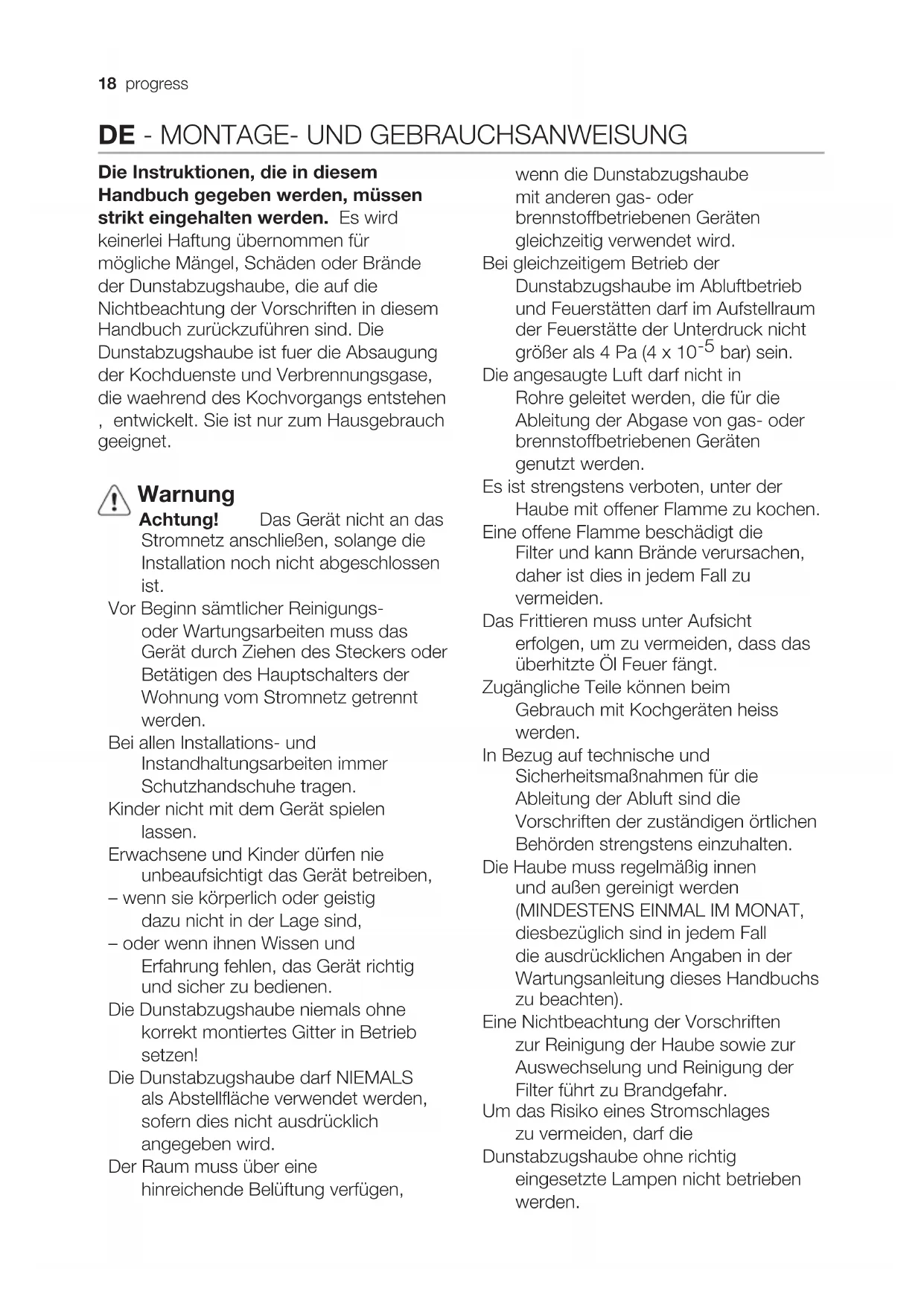

BEDIENUNGSANLEITUNG PDB9020E PROGRESS

DE - MONTAGE- UND GEBRAUCHSANWEISUNG

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind. Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die waehrend des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet.

Warning

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sãmtlicher Reinigungso der Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe/TRagen.

Kinder nicht mit dem Gerät speien.
lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,

• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüfung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht großer als 4 Pa (4× 10^-5 bar) sein.

Die ingsaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Esiststrengstensverboten,unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßiginnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchszu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, darf die

Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betriebenen werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorlegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenz nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation

folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie diesen Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung thesees Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgerat

als auch als Umluftgerat erge- setzt werden.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf50cmimFall von elektrischenKochfeldernund65cmim Fall von Gas-oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angeforderd werden.

Betrieb

Bei starker Dampfentwicklung die hochste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einszuschalten und sie nach dessen Beendigung noch ungefahr 15 Minuten weiterlaufen zu halten.

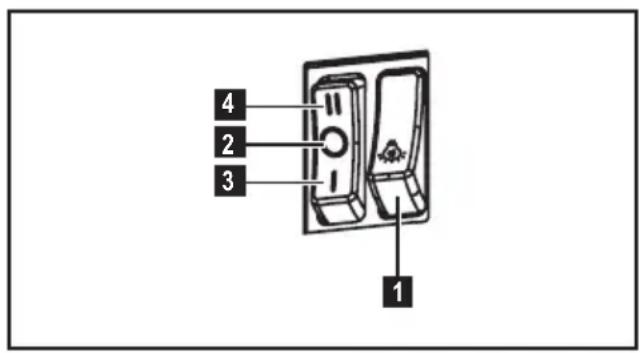

1. Schalter ON/OFF Beleuchtung
2. Schalter OFF der Absaugfungtion
3. • 1. geringe (3.), hochste (4.) Saugstarke.

Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen haufi gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfi Iter). Zur Reinigung ein mit fl üssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

Fettfi Iter

Bild 1-16

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfi Iter kann bei der Reinigung in der Spülmaschine verfarben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefi Iter

(nur bei der Umluftversion)

Bild 15

Aktivkohlefi Iter - Type 20 LONG LIFE - Der waschbare Aktivkohlefi Iter

Der Aktivkohlefi Itter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in thisem Fall den ollständigen Spulzyklus - ohne zusätzliches GeschirrimInnerenderGeschirrspulmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne darauf den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und diese beit 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedem Mal dann, wenn es beschädigt ist.

Type 15 - Der NICHT waschbare Aktivkohlefi Iter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfi Iters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefi Iters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT:gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampensich vergewissern, dass sie abgekühlt sind.

Ausschliesslich Halogen-Kerzenlampen

verwenden 035mm E14 28W.
