Tipo de produto	Telefone IP proprietário (SIP)
Marca	Panasonic
Modelo	KX-NT321
Alimentação	PoE (Power over Ethernet) ou adaptador de rede KX-A239CE (PQLV206CE) opcional
Dimensões (aprox.)	200 x 150 x 100 mm (L x P x A)
Peso	Aproximadamente 1,5 kg
Tela	LCD com ajuste de contraste
Funções principais	Chamadas em viva-voz, discagem rápida, memória, transferência de chamada, espera, rediscagem, correio de voz, interfone, teclas programáveis
Conectividade	1 porta Ethernet RJ45 (cabo CAT5 ou superior)
Fone de ouvido	Tomada para fone de ouvido com ajuste de volume
Montagem na parede	Suporte de parede incluído, fixação possível com parafusos espaçados de 83 mm ou 100 mm
Temperatura de operação	5°C a 40°C
Segurança	Desconexão imediata em caso de fumaça ou odor; não expor à umidade; usar apenas peças Panasonic
Manutenção e limpeza	Limpar com um pano macio; evitar produtos abrasivos, benzeno ou diluente
Peças de reposição e reparabilidade	Reparo apenas por um centro de serviço autorizado Panasonic; não desmontar
Informações gerais	Projetado para ser conectado a um PABX Panasonic; compatibilidade SIP; firmware protegido

Perguntas frequentes - KXNT321 PANASONIC

Como fazer uma chamada externa com o KX-NT321?

Para uma chamada externa, levante o fone ou pressione a tecla VIVA-VOZ (1). Disque primeiro o número de acesso à linha externa e depois o número do destinatário.

Como ajustar o volume do fone ou do fone de ouvido?

Durante uma conversa, use a Tecla de Navegação (1): pressione Up para aumentar o volume, Down para diminuir. Se você ouvir sua própria voz, reduza o volume.

Como transferir uma chamada para outro usuário?

Durante uma chamada, pressione a tecla TRANSFERÊNCIA (7). Disque o número do ramal de destino e desligue para concluir a transferência.

Como usar a função viva-voz?

Para atender ou fazer uma chamada em viva-voz, pressione a tecla VIVA-VOZ (1). O microfone e o alto-falante são ativados. Você pode ajustar o volume do alto-falante com as teclas Up/Down.

Como ativar o correio de voz?

Quando o indicador MENSAGEM (5) estiver aceso, pressione essa tecla para ouvir suas mensagens. Consulte seu administrador para configuração do serviço de correio de voz.

Como montar o telefone na parede?

Desmonte primeiro o suporte. Fixe o adaptador de montagem na parede à unidade, depois aparafuse dois parafusos na parede com distância de 83 mm ou 100 mm. Pendure a unidade e verifique se está bem fixa (peso máx. 1,5 kg).

O que fazer se a tela não mostrar nada ou se o telefone não funcionar?

Desconecte o cabo Ethernet e reconecte-o. Se o problema persistir, teste com outro telefone IP que funcione. Verifique o PABX e o cabo. Se necessário, entre em contato com um centro de serviço autorizado Panasonic.

Como limpar o KX-NT321?

Use um pano macio seco ou levemente úmido. Nunca use produtos abrasivos, benzeno ou diluente. Evite que líquidos entrem no aparelho.

Quais cabos Ethernet usar?

Use um cabo Ethernet CAT5 ou superior, com diâmetro de 6,5 mm ou menos. Certifique-se de que o cabo é flexível e não corre risco de dobrar ou quebrar.

Como registrar um número na discagem rápida?

Pressione PROGRAM (15), disque o número desejado (até 32 dígitos), depois pressione PROGRAM novamente. Em seguida, atribua o número a uma tecla programável (teclas LR). Para discar, pressione a tecla atribuída.

MANUAL DE UTILIZADOR KXNT321 PANASONIC

Acessórios (incluídos)

Adaptador de montagem na parede

Um Dois

Parafusos

Suporte

Um

Nota: Neste manual, o sufixo de cada número de modelo é omitido, a menos que seja necessário.

165

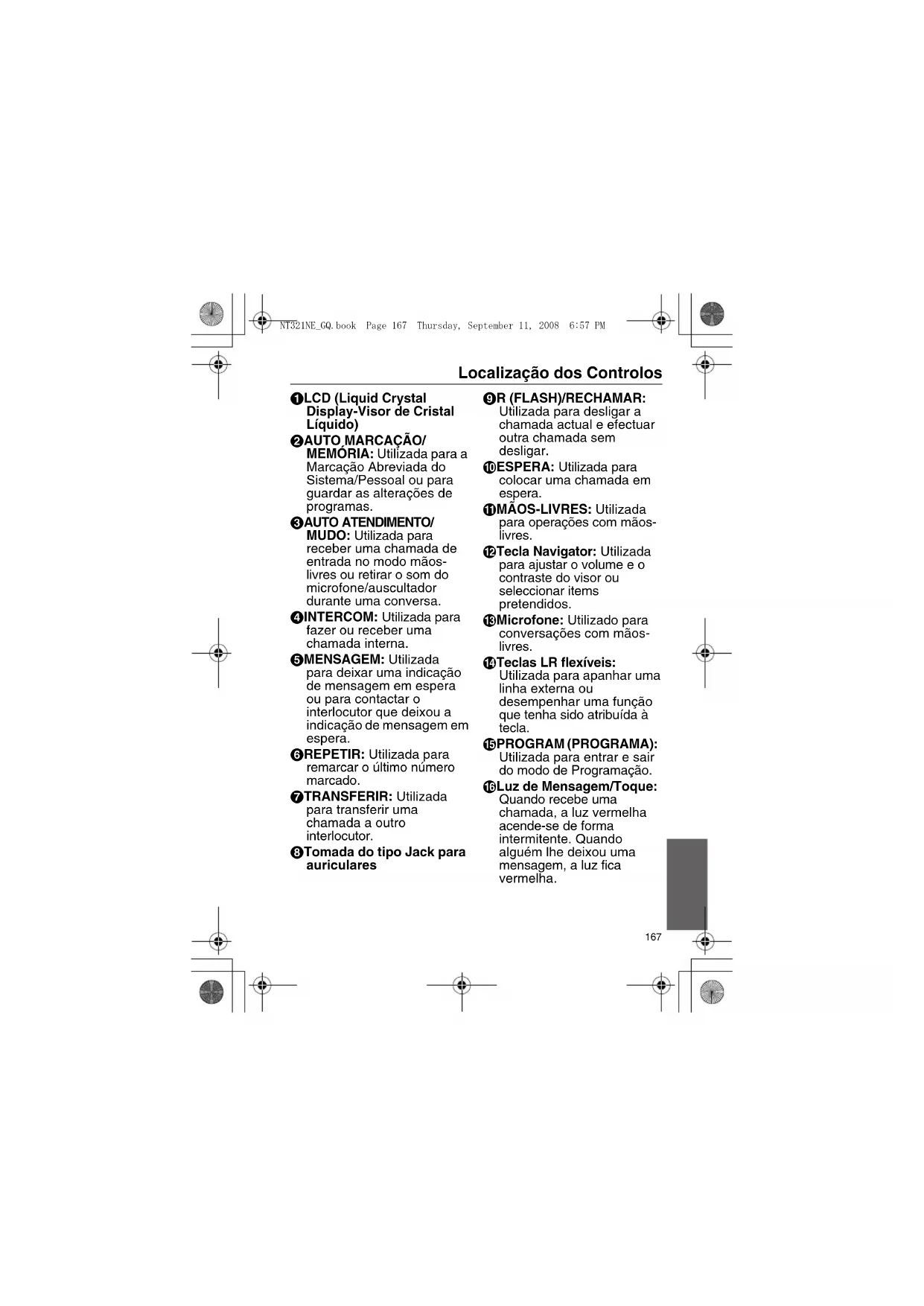

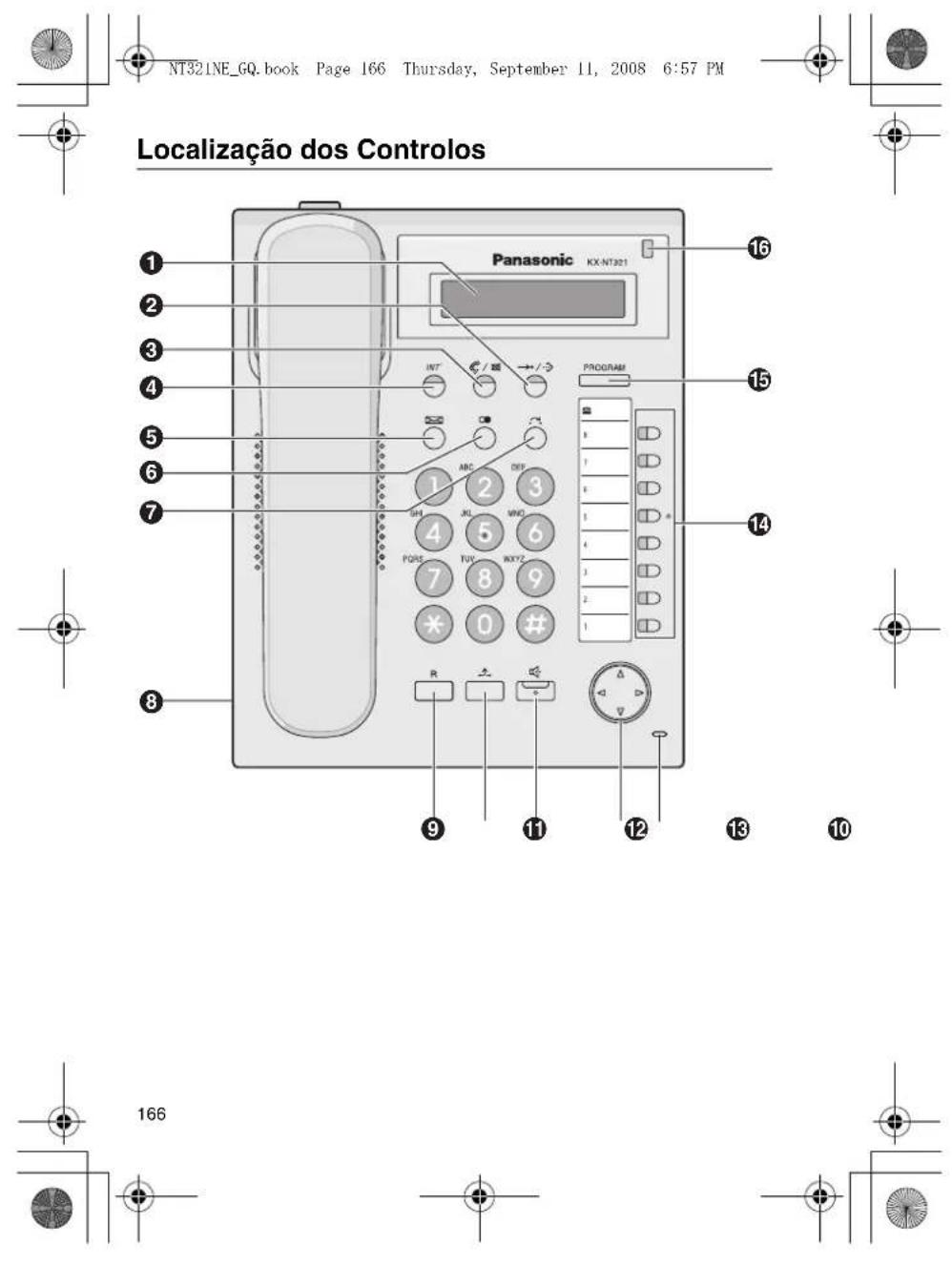

Localização dos Controles

1 LCD (Liquid Crystal Display - Visor de Cristal Líquido) 2 AUTO MARCAÇÃO/MEMÓRIA: Utilizada para a marcação abreviada do sistema/pessoal ou para guardar as alterações de programas. 3 AUTO ATENDIMENTO/MUDO: Utilizada para receber uma chamada de entrada no modo mãos-livres ou para silenciar o som do microfone/auscultador durante uma conversa. 4 INTERCOM: Utilizada para fazer ou receber uma chamada interna. 5 MENSAGEM: Utilizada para apagar uma indicação de mensagem em espera ou para contactar o interlocutor que deixou a indicação de mensagem em espera. 6 REPETIR: Utilizada para remarcar o último número marcado. 7 TRANSFERIR: Utilizada para transferir uma chamada a outro interlocutor. Tomada do tipo Jack para auriculares.

8 R (FLASH)/RECHAMAR: Utilizada para desligar a chamada atual e efetuar outra chamada sem desligar. 9 ESPERA: Utilizada para colocar uma chamada em espera. 10 MÃOS-LIVRES: Utilizada para operações com mãos-livres. 11 Tecla Navigator: Utilizada para ajustar o volume e o contraste do visor ou selecionar itens pretendidos. 12 Microfone: Utilizado para conversações com mãos-livres. 13 Teclas LR flexíveis: Utilizadas para apanhar uma linha externa ou desempenhar uma função que tenha sido atribuída à tecla. 14 PROGRAM (PROGRAMA): Utilizada para entrar e sair do modo de Programação. 15 Luz de Mensagem/Toque: Quando recebe uma chamada, a luz vermelha acende-se de forma intermitente. Quando alguém lhe deixou uma mensagem, a luz fica vermelha.

Volume do altifalante	Durante uma conversações com mês-livres	Prima Acima para,aumentar ouAbaixo paradiminir o volume.
Volume do auscultador/auriculeares1	Durante a utilização de um auscultador ou auriculeares
Volume do Toque	Com o auscultador no descanso ou receiveber uma chamada
Contrast do LCDCom o auscultador no descansoPROGRAM→①→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→	→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→
Tom de ToquePROGRAM→(LR)OUINT→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→Prima 2 vezes.

*1 Se ouvir a sua própria voz através do auscultador ou dos auriculares, diminua o volume. 2 O padrão de tom de toque dos padrões 09 a 30 é igual ao padrão 01.

168

Chamar

Para uma extension Para um interlocutor externo

Repetir

Marcação Rápida

Marcação por um Não Toque

Para armazenar PROGRAM → (n°心想已久的)(LR) → 2 → (n°心想已久的)(máx. 32 digitos) → * Introduza o número dePLEXEÇO a partir do número do電話 externo.

Para MARCA (Paracanhao por um botão de Marcação por um sé toque) contribuindo como um botão de Marcação por um sé toque

Marção Abreviada Pessoal
Para armazenar 3 0 n° de Marção rápida pessoal (2 dígitos)	n° desejado* (máx. 32 digitos) Sinal C. * Introduza o número de acesso da红线 externa antes do número do téléphone externo.
Para MARCAR → * n° de Marção rápida pessoal (2 dígitos)
Marção Abreviada do Sistema
Para MARCAR → n° de marção rápida do sistema (3 dígitos)
Chamada de Telefoné de Porto
→ * ③ ① n° dotelephone de porta (2 dígitos) Sinal C.
Durante a Conversação
Reter Chamadas
Reter Recuperar uma chamada na extensão em% Sinal C.	chamada na extensão em% espera INT (LR) / Gose
Para recuperar uma chamada externa desde外面 extensão (LR)
Transferência de Chamadas
Sinal C.	n° de extensions Para uma extension (LR) n° de telephone externo Para um interlocutor externo

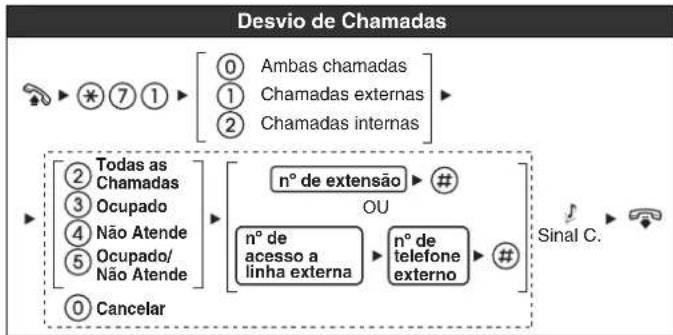

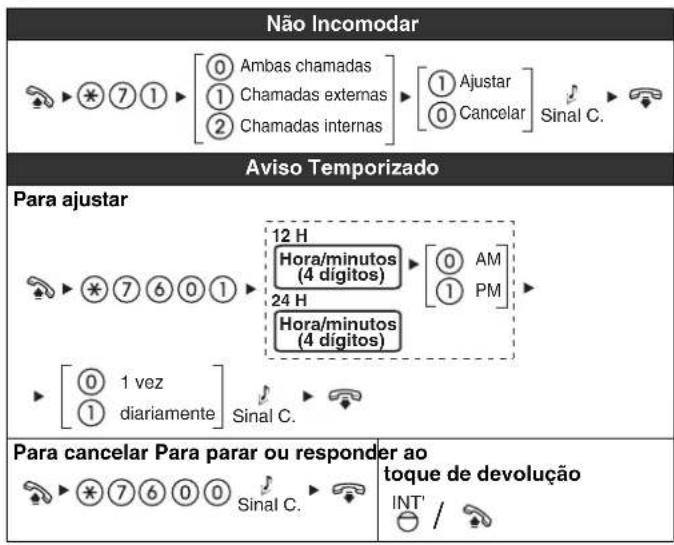

Ajustar o Telefone de Acordo com as Suas Necessidades

171

Antes de Sair do Seu Posto

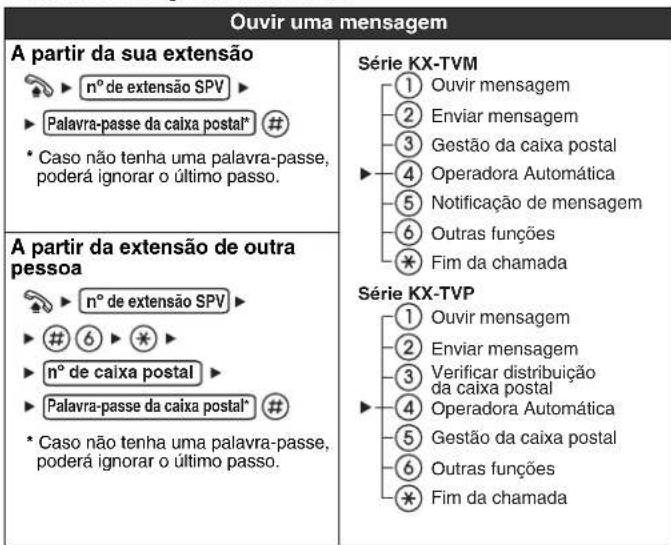

Utilizar o serviço de Voice Mail

172

• Consulte o seu vendedor ou administrador de rede para obter informações adicionais acerca dos mesmos.
• É possível atribuir teclas LR flexíveis como teclas de função.
• Os nomes e descrições da tecla/painel de controlo podem ser encontrados em "Localização dos Controlos" na página 166.

Ligação a PC/Ligação a um núcleo de comutação

• Utilize um cabo Ethernet CAT 5 (ou superior) (não incluído) com um diâmetro igual ou inferior a 6,5 mm.
• Para obter informações adicionais sobre a ligação a um PC, consulte a documentação fornecida com o PABX.

Adaptador CA

• Utilize um adaptador CA KX-A239CE Panasonic (PQLV206CE).
• O adaptador CA é utilizado como o principal dispositivo de desligar. Assegure que a tomada CA se encontra localizada perto da unidade e será facilmente acessível.

CUIDADO:

Quando selecionar cabos Ethernet

• Utilize cabos sem regulador de pressão, flexíveis e de alta qualidade. Não utilize cabos com revestimento suscetível a quebras ou fissuras quando dobrados.

Quando ligar cabos

• Certifique-se de que os cabos Ethernet e o fio do adaptador CA estão presos por grampos, de modo a não danificar os conectores.
• Os cabos podem ser encaminhados em sentido ascendente, utilize o grampo de cabo apropriado, localizado na parte traseira da unidade.

Quando ligar um auricular e adaptador CA

• Certifique-se de que o fio dos auriculares e o fio do adaptador CA estão enrolados à volta do descanso, de modo a não danificar os conectores.

Utilização do suporte

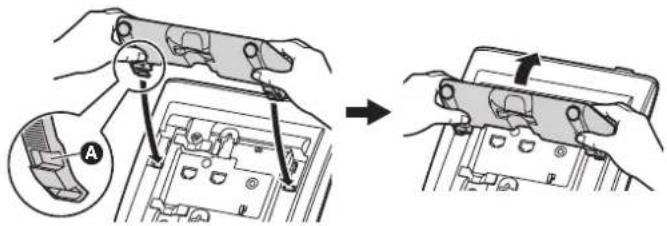

Fixar o suporte

Coloque os trincos (A) do suporte nos ganchos localizados na unidade. Empurre levemente o suporte na direção indicada até se encaixar no lugar. O suporte será montado na posição elevada.

Remover o suporte

Segure no suporte com ambas as mãos.

Rode levemente o suporte na direção indicada até se libertar.

Cablagem

Quando utilizar o suporte, certifique-se de que os cabos são presos por grampos, conforme ilustrado.

Utilização do suporte

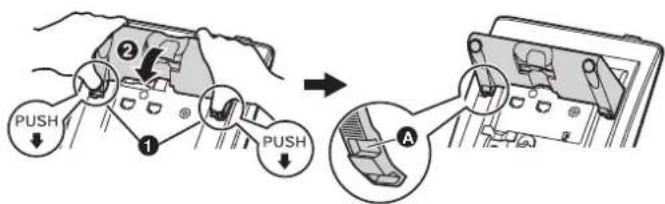

Ajustar a posição de elevada para baixa

Segure no suporte com as duas mãos, conforme ilustrado, e rode o suporte na direção indicada até se encaixar na posição baixa (B)

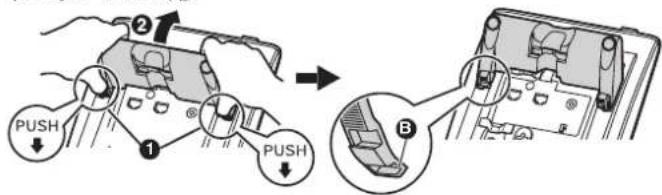

Ajustar a posição de baixa para elevada

Segure no suporte com as duas mãos, conforme ilustrado, e rode o suporte na direção indicada até se encaixar na posição elevada (A)

176

1. Remova o suporte, caso esteja ligado. Para obter informações sobre como remover o suporte, consulte a página 175.

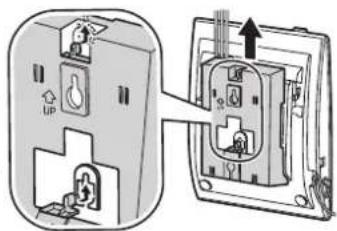

2. Fixe o adaptador de montagem na parede, conforme ilustrado.
3. Certifique-se de que os cabos não são apertados pelo adaptador de montagem na parede. Quando estender os cabos a partir do topo da unidade, olhe através da abertura no adaptador de montagem na parede para confirmar que os cabos não estão a ser torcidos.
4. Deslize o adaptador de montagem na parede na direção indicada até encaixar no lugar.

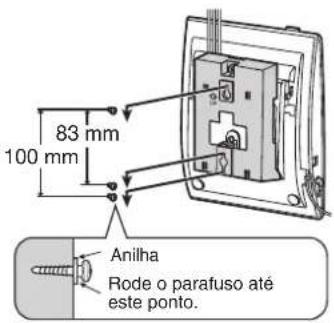

1. Aperte os 2 parafusos na parede a uma distância de 83 mm ou 100 mm entre eles e monte a unidade na parede.
2. Poderá encontrar um modelo de montagem na parede na página 183.
3. Certifique-se de que a parede na qual a unidade será montada é suficientemente forte para suportar a unidade (aproximadamente 1,5 kg).
4. Certifique-se de que os cabos estão firmemente presos na parede.
5. Quando este produto deixar de ser utilizado, certifique-se de que o remove da parede.

Carregue no gancho do auscultador até este se prender, de modo a evitar que o auscultador caia do descanso quando a unidade é montada numa parede ou instalada num ângulo maior.

Para colocar o auscultador temporariamente no descanso durante uma conversa, suspenda-o na margem superior da unidade, conforme ilustrado.

Informação importante

Quando utilizar um TE-IP KX-NT321, tenha as seguintes condições em mente.

• Caso a unidade não funcione corretamente, desligue a unidade do cabo Ethernet e ligue novamente.
• Caso encontre problemas ao efetuar chamadas, desligue o cabo Ethernet e ligue um TE-IP mencionado que se enrole e funcione. Se este TE-IP configurar corretamente, submeta o TE-IP defeituoso a um centro de serviço de fábrica Panasonic autorizado para que seja reparado. Se o TE-IP não configurar corretamente, verifique o PABX e o cabo Ethernet.
• Limpe a unidade com um pano macio. Não limpe a unidade com produtos abrasivos ou químicos, como benzina ou similares.
• Use somente o auscultador correto da Panasonic.
• Não desmonte esta unidade. Existe risco de choque elétrico. A unidade deve ser desmontada e reparada apenas por técnicos de serviço qualificados.
• Se algum dano à unidade comprometer qualquer parte interna, desligue imediatamente o cabo de energia elétrica. Se houver energia fornecida pela rede ao TE-IP (Power-over-Ethernet), desligue o cabo Ethernet. Caso contrário, desligue o cabo do adaptador CA. Em seguida, leve a unidade a um centro de serviço Panasonic.
• Nunca tente trocar fios elétricos, tocar em pinos, etc., ou introduzir objetos estranhos nos orifícios desta unidade.

Tome um cuidado especial ao seguir as sugestões de segurança descritas a seguir.

Segurança

1) Conecte a unidade a uma fonte de alimentação do tipo descrito no Guia de Consulta Rápida ou tal como indica a etiqueta da unidade. 2) Quando não for utilizada por um longo período de tempo, o adaptador opcional CA deverá ser desligado da tomada de CA. Caso você use o Power-over-Ethernet, desligue o cabo Ethernet.

Instalação

Meio

1) Não use esta unidade próximo de água, por exemplo, próximo de uma banheira, um lavatório ou de um tanque. Os locais úmidos também devem ser evitados. 2) Mantenha a unidade afastada de fontes de calor e de dispositivos que possam gerar ruídos elétricos, como lâmpadas fluorescentes, motores e televisões. Estas fontes de ruído podem interferir no funcionamento da unidade. A unidade não deve ser colocada em ambientes onde a temperatura seja inferior a 5°C ou superior a 40°C.

Informação Importante

Colocação

1) Não coloque objetos pesados sobre a unidade. 2) Tome cuidado para não deixar cair objetos sobre a unidade nem derramar líquidos dentro da mesma. Não exponha esta unidade a fumos excessivos, a pó, à umidade, a vibrações mecânicas, choques nem à luz solar direta. 3) Coloque a unidade numa superfície plana.

AVISO:

PARA PREVENIR RISCOS DE INCÊNDIO OU CHOQUE ELÉTRICO, NÃO EXPONHA ESTA UNIDADE À CHUVA NEM À UMIDADE. ESTE TELEFONE É MAGNETIZADO E PODE RETER PEQUENOS OBJETOS DE FERRO.

A utilização de volume de som excessivo com auriculares pode causar a perda de audição. Desligue esta unidade da tomada/cabo Ethernet caso emita fumo, um cheiro fora do normal ou ruídos invulgares. Estas situações podem provocar incêndio ou choques elétricos. Confirme que o fumo parou e contacte um centro de serviços autorizado.

Observação importante:

• Em condições de falha de energia, o TE-IP pode não funcionar. Por favor, certifique-se de que um telefone independente, não dependente da fonte de alimentação local, está disponível para uso em locais remotos em casos de emergência.
• Para obter informações acerca da configuração de rede para o TE-IP como, por exemplo, endereços de IP, consulte o Manual de Instalação do PABX da Panasonic.
• Se uma mensagem de erro for exibida no seu display, consulte o seu vendedor ou administrador de rede.
• O firmware do KX-NT321 encontra-se protegido por leis de direitos de autor e disposições de tratados internacionais, bem como todas as outras leis aplicáveis. Não se pode copiar, desmontar nem inverter a sua engenharia.

180

Informação importante

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias.

Estes símbolos nos produtos, embalagens e documentos significam que os produtos elétricos e eletrónicos usados não podem ser misturados com os resíduos urbanos. Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislação Nacional e com as Diretivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correta deste produto ajudará a poupar recursos valiosos e evitará quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorreto de resíduos. Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido. De acordo com a legislação nacional, podem ser aplicadas multas caso seja feita a eliminação incorreta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos elétricos e eletrónicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informações.

Informação sobre a eliminação noutros países fora da União Europeia

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto, contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correto.

Nota para o símbolo de baterias (dois exemplos de símbolos):

Este símbolo pode ser utilizado em conjugação com um símbolo químico. Neste caso, terá de estar em conformidade com o estabelecido na Diretiva referente aos produtos químicos perigosos.

181

Informação Importante

CE

Este produto destina-se a ser ligado a um PABX da Panasonic. A Panasonic Communications Company (U.K.) Ltd. declara que este equipamento atende aos requisitos essenciais e outras disposições relevantes da diretriz 1999/5/EC de Equipamentos terminais de rádio e telecomunicações (R&TTE).

As declarações de conformidade para os produtos relevantes da Panasonic descritos neste manual estão disponíveis para download, visitando:

http://www.doc.panasonic.de
