MANUALE UTENTE KXNT321 PANASONIC

Nel presente manuale, è stato omesso il suffisso del codice di

Adattatore montaggio a muro Viti

Guida di riferimento rapido

Telefono proprietario IP NT321NE_GQ.book Page 75 Thursday, September 11, 2008 6:57 PMPosizione dei comandi

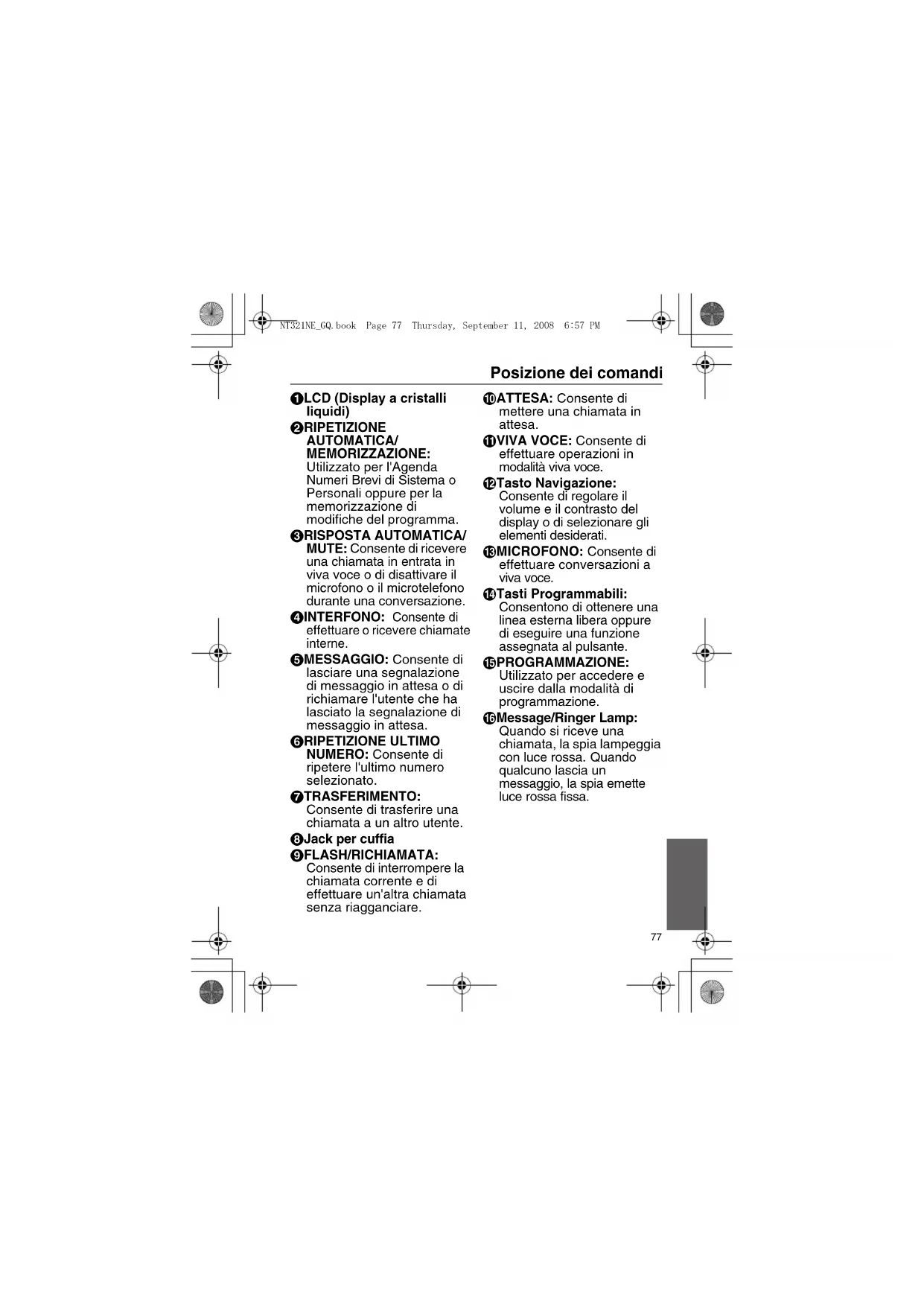

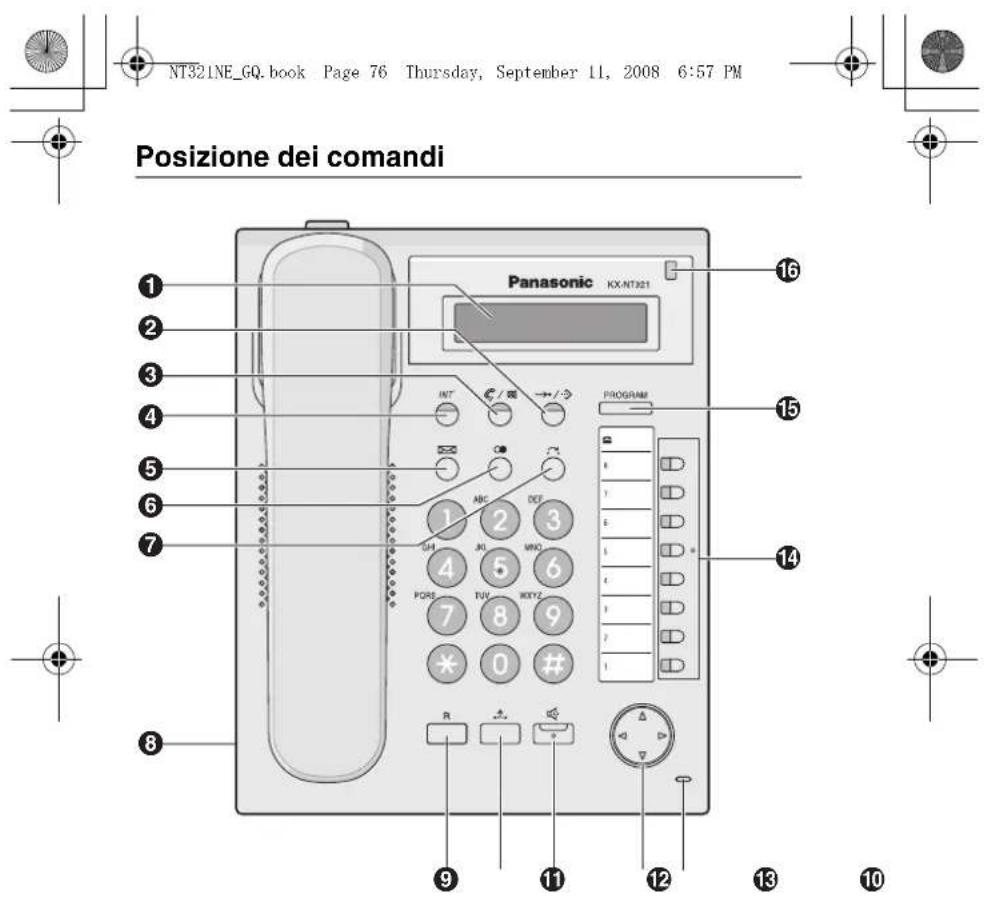

Posizione de i comandi

B RIPETIZIONE AUTOMATICA/

Utilizzato per l'Agenda

Numeri Brevi di Sistema o

Personali oppure per la

Consente di ricevere

una chiamata in entrata in

viva voce o di disattivare il

microfono o il microtelefono

durante una conversazione.

effettuare o ricevere chiamate

E MESSAGGIO: Consente di

lasciare una segnalazione

di messaggio in attesa o di

richiamare l'utente che ha

lasciato la segnalazione di

messaggio in attesa.

F RIPETIZIONE ULTIMO NUMERO: Consente di

ripetere l'ultimo numero

Consente di trasferire una

chiamata a un altro utente.

Consente di interrompere la

chiamata corrente e di

effettuare un'altra chiamata

J ATTESA: Consente di

mettere una chiamata in

K VIVA VOCE: Consente di

effettuare operazioni in

L Tasto Navigazione:

Consente di regolare il

volume e il contrasto del

display o di selezionare gli

elementi desiderati.

M MICROFONO: Consente di

effettuare conversazioni a

N Tasti Programmabili:

Consentono di ottenere una

linea esterna libera oppure

di eseguire una funzione

assegnata al pulsante.

Utilizzato per accedere e

uscire dalla modalità di

P Message/Ringer Lamp:

Quando si riceve una

chiamata, la spia lampeggia

messaggio, la spia emette

NT321NE_GQ.book Page 77 Thursday, September 11, 2008 6:57 PMImpostazioni

Se si sente la propria voce tramite il microtelefono o le cuffie, ridurre il

Il tono di suoneria dei motivi da 09 a 30 è uguale a quello del motivo

Durante una conversazione a

Quando si utilizzano il

Mentre il ricevitore è

agganciato o durante la

ricezione di una chiamata

Contrasto LCD Mentre il ricevitore è agganciato

Tipo squillo di chiamata

79 Elenco de lle funzi oni Significato icone

= Tasti Programmabili = sganciato

= agganciato = numero funzione = parlare

Effettuare le chiamate

A un interno A un utente esterno

Ripetizione ultimo numero

Selezione con un solo tasto

Per effettuare una chiamata

n. telefonico esterno

* Immettere il numero di accesso alla linea esterna

prima del numero di telefono esterno.

PROGRAM PROGRAM assegnato come pulsanteSelezione con un solo tasto (

Durante una conversazione

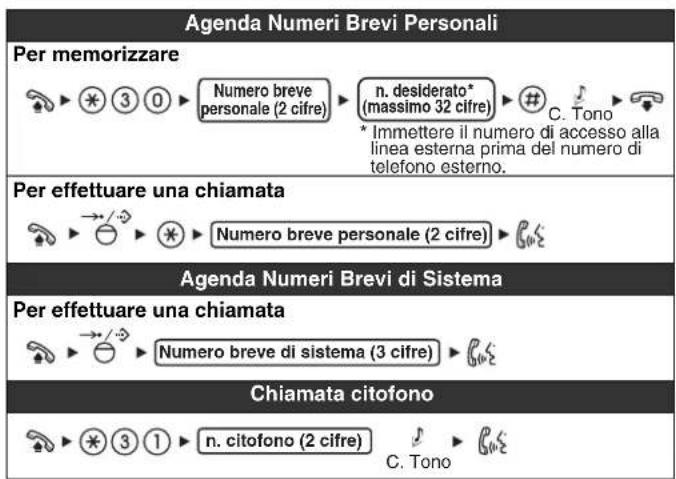

Agenda Numeri Brevi Personali

Per effettuare una chiamata

Agenda Numeri Brevi di Sistema

Per effettuare una chiamata

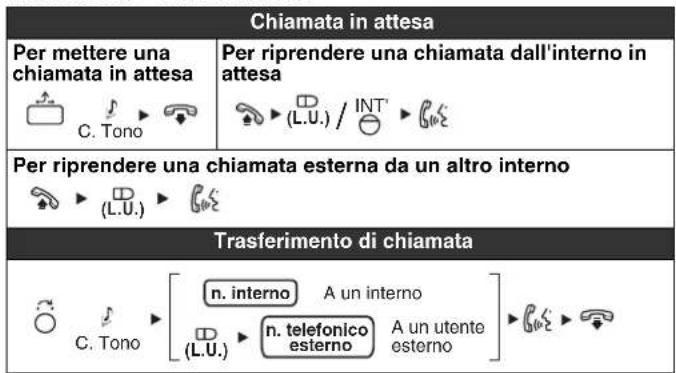

Per riprendere una chiamata dall'interno in

Per riprendere una chiamata esterna da un altro interno

Trasferimento di chiamata

* Immettere il numero di accesso alla

linea esterna prima del numero di

Numero breve personale (2 cifre)

Numero breve di sistema (3 cifre)

n. citofono (2 cifre)

Impostare il telefono in base alle proprie esigenze

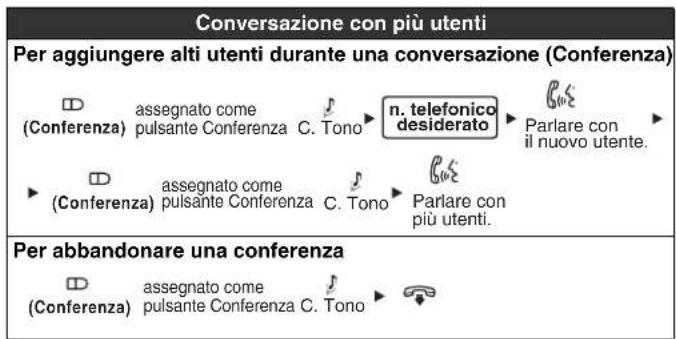

Conversazione con più utenti

Per aggiungere alti utenti durante una conversazione (Conferenza)

Per abbandonare una conferenza

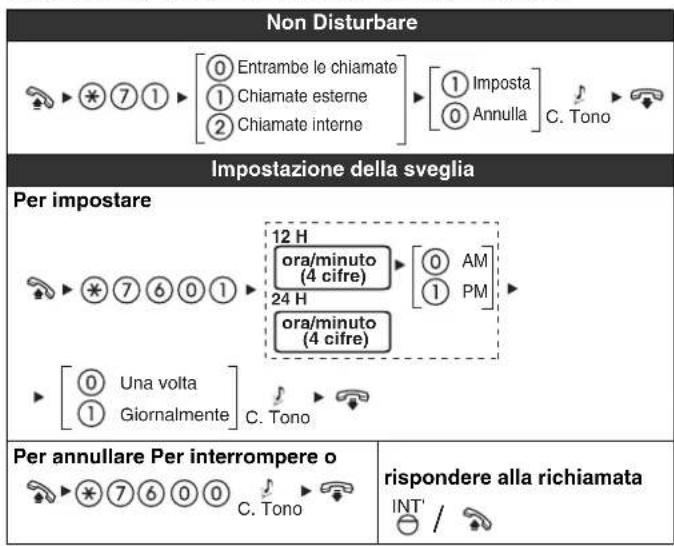

Impostazione della sveglia

Per annullare Per interrompere o

rispondere alla richiamata

il nuovo utente. Parlare con più utenti.C. TonoC. Tono(Conferenza)(Conferenza)n. telefonico desideratoassegnato comepulsante Conferenzaassegnato comepulsante Conferenzaassegnato comepulsante Conferenza(Conferenza)C. TonoEntrambe le chiamateChiamate esterneChiamate interneImpostaAnnullaC. Tono

Prima di lasciare la scrivania

Utilizzo del Servizio di sistema Voice Mail

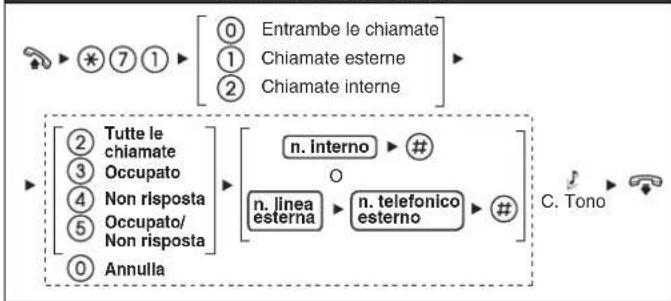

Deviazione di Chiamata

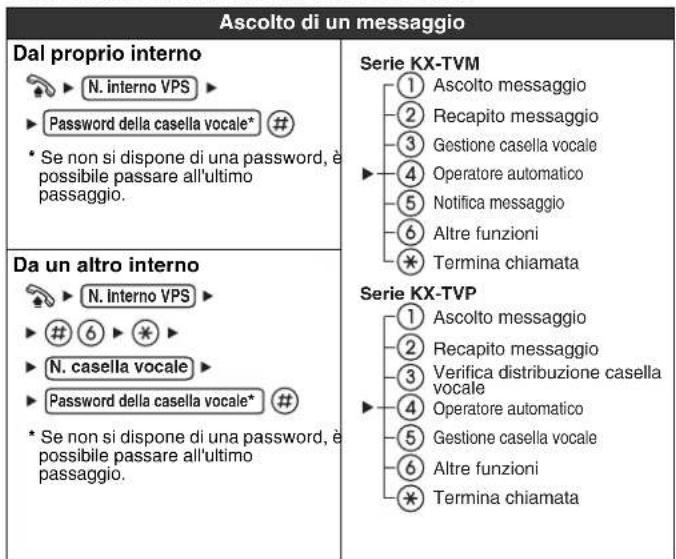

Ascolto di un messaggio

* Se non si dispone di una password, è

possibile passare all'ultimo

* Se non si dispone di una password, è

possibile passare all'ultimo

Entrambe le chiamate

O N. interno VPS Password della casella vocale

Serie KX-TVM Serie KX-TVP Ascolto messaggio

Gestione casella vocale

Operatore automatico

Verifica distribuzione casella

Operatore automatico

Password della casella vocale

NT321NE_GQ.book Page 82 Thursday, September 11, 2008 6:57 PMElenco delle funzioni

• Per ulteriori informazioni sui numeri funzione, contattare il proprio

rivenditore o l'amministratore di rete.

• È possibile assegnare Tasti Programmabili come pulsanti funzione.

• I nomi e le descrizioni dei pulsati e delle funzioni del pannello di

controllo sono disponibili nella sezione "Posizione dei comandi" a

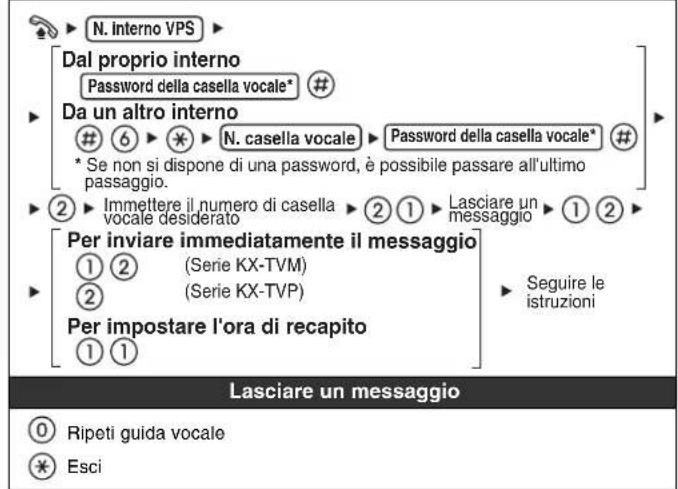

Lasciare un messaggio

Lasciare un messaggio

N. interno VPS Dal proprio interno

* Se non si dispone di una password, è possibile passare all'ultimo

Immettere il numero di casella

Per inviare immediatamente il messaggio

Per impostare l'ora di recapito

Password della casella vocale

Password della casella vocale

* NT321NE_GQ.book Page 83 Thursday, September 11, 2008 6:57 PMCollegamento

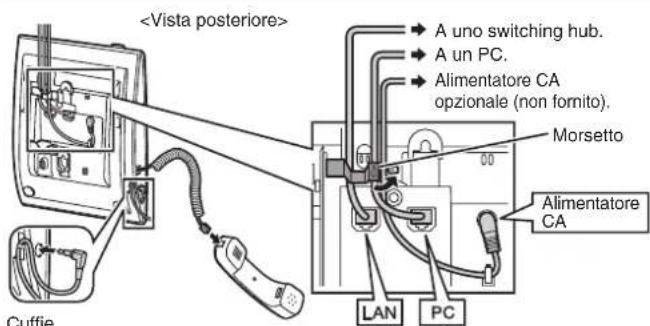

84 Collegam ento Collegamento a un PC/Collegamento a uno switching hub

• Utilizzare un cavo dritto Ethernet CAT 5 o superiore (non fornito) di

diametro di 6,5 mm o inferiore.

• Per ulteriori informazioni sul collegamento a un PC, fare riferimento

alla documentazione fornita per il PBX.

• Utilizzare un alimentatore CA Panasonic KX-A239CE (PQLV206CE).

• L'adattatore CA viene utilizzato come dispositivo di disconnessione

principale. Verificare che l'uscita CA sia situata vicino all'unità e

facilmente accessibile.

Utilizzo di cavi Ethernet

Utilizzare cavi flessibili, di alta qualità, senza piegature. Non

utilizzare cavi la cui guaina possa usurarsi o creparsi

Collegamento dei cavi

Accertarsi che i cavi Ethernet e il cavo dell

siano fissati per evitare di danneggiare i connettori.

• I cavi possono essere disposti verso l'alto utilizzando

l'apposita fascetta collocata sul retro dell'unità.

Collegamento di cuffie e alimentatore CA

Accertarsi che il cavo delle cuffie e il cavo dell

siano agganciati al fermo per evitare di danneggiare i

Consigliato: KX-TCA89

opzionale (non fornito).

NT321NE_GQ.book Page 84 Thursday, September 11, 2008 6:57 PMUtilizzo del supporto

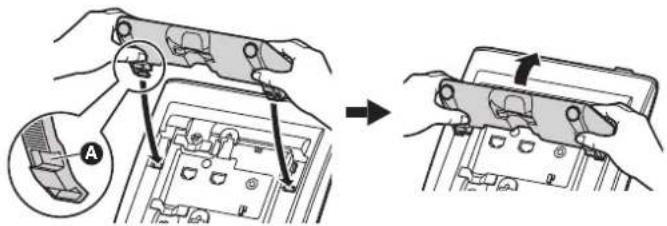

85 Utilizzo del suppor to Collegamento del supporto

Posizionare i pioli ( ) del supporto nei ganci presenti sull'unità.

Premere delicatamente il supporto nella direzione indicata

finché non scatta in posizione. Il supporto verrà montato nella

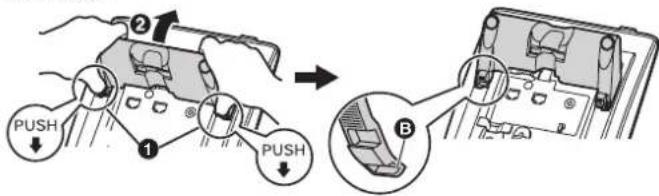

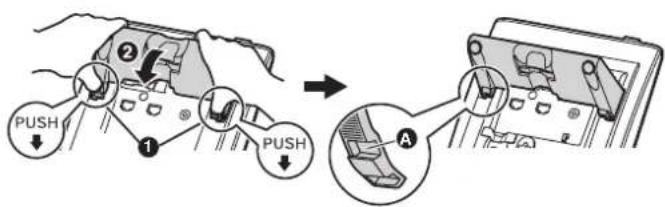

Rimozione del supporto

Tenere il supporto con entrambe le mani.

Ruotare delicatamente il supporto nella direzione indicata finché

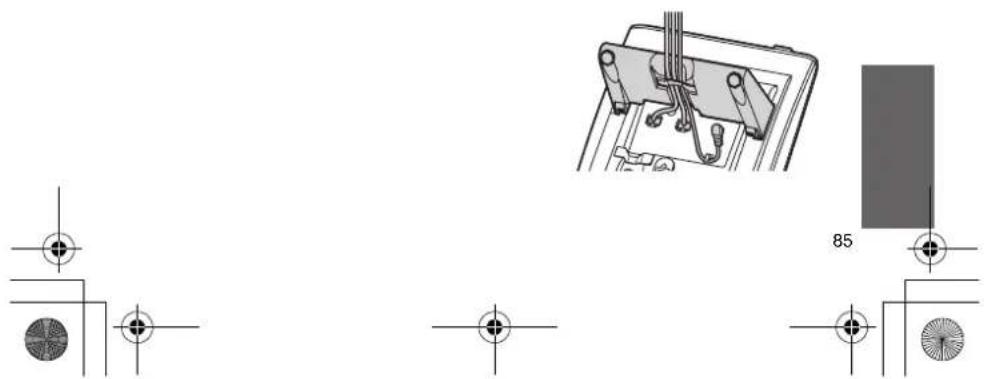

Quando si utilizza il supporto, i cavi sono fissati come illustrato.

A A NT321NE_GQ.book Page 85 Thursday, September 11, 2008 6:57 PMUtilizzo del supporto

Regolazione dalla posizione alta alla posizione bassa

Tenere il supporto con entrambe le mani come illustrato e

ruotarlo nella direzione indicata finché non scatta nella posizione

Regolazione dalla posizione bassa alla posizione alta

Tenere il supporto con entrambe le mani come illustrato e

ruotarlo nella direzione indicata finché non scatta nella posizione

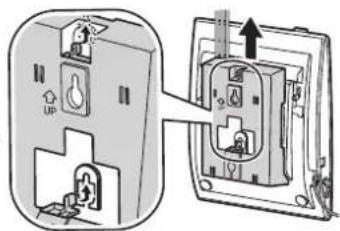

87 Montaggio a mur o 1.

Rimuovere il supporto, se collegato. Per informazioni sulla

rimozione del supporto, vedere pagina 85.

2.Fissare l'adattatore di

montaggio a muro come

mostrato nella figura.

• Assicurarsi che i cavi non

nell'adattatore di montaggio a

muro. Quando si dispongono i

cavi dalla parte superiore

dell'unità, guardare attraverso

l'apertura del supporto di

montaggio a muro per

assicurarsi che i cavi non

• Far scorrere l'adattatore di

montaggio a muro nella

direzione indicata finché non

scatta in posizione.

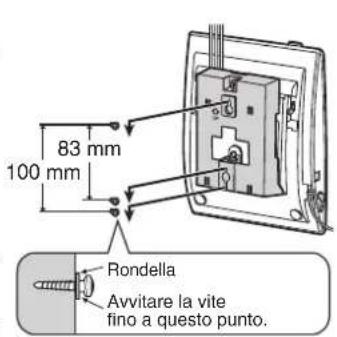

3.Inserire le due viti nel muro a

una distanza di 83 mm o 100

mm, quindi montare l'unità

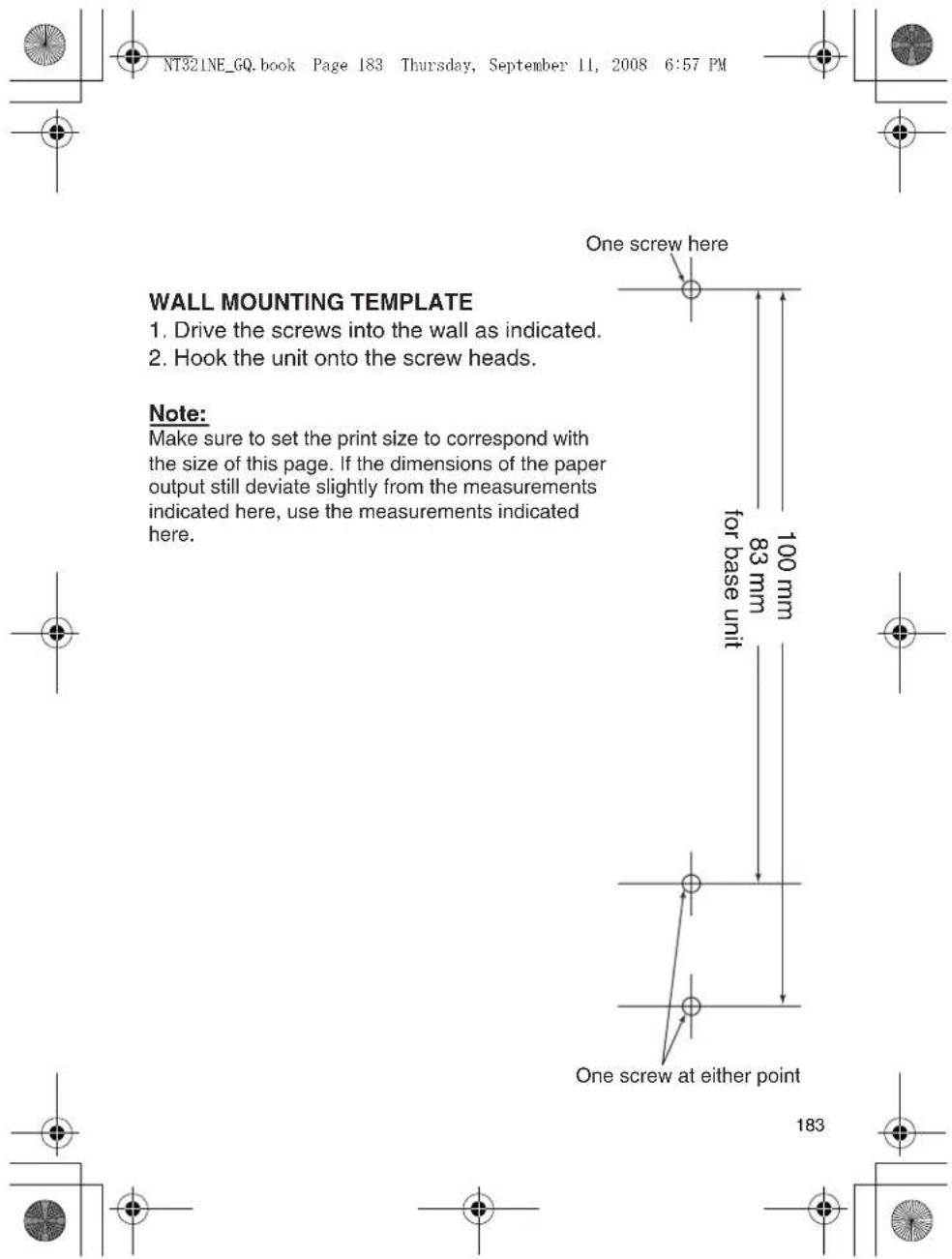

• A pagina 183 è riportato un

modello per il montaggio a

• Assicurarsi che il muro su cui

sarà fissata l'unità sia

sufficientemente solido da

sostenere l'unità (circa 1,5 kg).

• Assicurarsi che i cavi siano

fissati saldamente al muro.

• Quando questo prodotto non

viene più utilizzato, assicurarsi

di staccarlo dal muro.

fino a questo punto.

Blocco del gancio del microtelefono

Tirare verso il basso il gancio del microtelefono

per impedire che cada dal supporto operativo

quando l'unità è montata a muro o posizionata

su un angolo elevato. Per posizionare

temporaneamente il microtelefono durante una

conversazione, agganciarlo sopra l'estremità

superiore dell'unità come illustrato.

NT321NE_GQ.book Page 88 Thursday, September 11, 2008 6:57 PMIstruzioni importanti

Tenere presenti le seguenti indicazioni, quando si utilizza un

• Se l'unità non funziona correttamente, scollegarla dal cavo Ethernet e

• In caso di problemi di esecuzione delle chiamate, scollegare il cavo

Ethernet e collegare un telefono IP-TP sicuramente funzionante. Se

tale telefono IP-TP funziona correttamente, richiedere la riparazione

del telefono IP-TP difettoso a un centro di assistenza Panasonic. Se il

telefono IP-TP funzionante non funziona correttamente, verificare il

PBX e il cavo Ethernet.

• Pulire l'unità utilizzando un panno morbido. Non pulire l'unità con

detersivi abrasivi o con agenti chimici come la benzina o i solventi.

• Utilizzare esclusivamente microtelefoni originali Panasonic.

• Non smontare l'unità per evitare il verificarsi di pericolose scosse

elettriche. L'unità può essere smontata e riparata esclusivamente da

personale tecnico qualificato.

• Se si verificano danni a componenti interni, scollegare

immediatamente il cavo di linea o il cavo di alimentazione. Se

l'alimentazione viene fornita dalla rete all'IP-TP [Power-over-Ethernet],

scollegare il cavo Ethernet. In caso contrario scollegare il cavo di

alimentazione CA. Quindi, portare l'unità presso un Centro di

• Non inserite nelle aperture o nei fori del telefono, fili, graffette

Si consiglia di seguire attentamente le indicazioni di

sicurezza riportate di seguito.

1) L'unità deve essere collegata esclusivamente al tipo di alimentatore

descritto nella Guida di riferimento rapido, come indicato sull'etichetta

2) Se non si utilizza la base per un periodo di tempo prolungato,

l'alimentatore CA opzionale deve essere scollegato dalla presa CA.

Se si utilizza l'alimentazione Power-over-Ethernet, scollegare il cavo

1) Non utilizzare l'unità in prossimità di fonti d'acqua, ad esempio

vasche da bagno, catini, lavandini. Evitare inoltre l'utilizzo dell'unità

in una cantina umida.

NT321NE_GQ.book Page 89 Thursday, September 11, 2008 6:57 PMIstruzioni importanti

2) Tenere l'unità lontana da dispositivi di riscaldamento e dalle unità

che generano rumore elettrico come lampade fluorescenti, motori e

televisori. Queste fonti di rumore possono interferire con le

prestazioni dell'unità. Evitare inoltre di posizionare l'unità in luoghi

con temperatura inferiore a 5 °C o superio e a 40 °C.

1) Non collocare oggetti pesanti sull'unità.

2) Evitare che cadano oggetti sull'unità o che vengano versati liquidi al

suo interno. Tenere l'unità priva di polvere e lontana dal fumo e

conservarla in ambienti privi di umidità, di vibrazioni meccaniche e

scariche elettriche. Non esporre l'unità a luce solare diretta.

3) Collocare l'unità su una superficie piana.

L'AURICOLARE DEL MICROTELEFONO È MAGNETIZZATO E PUÒ

• In condizioni di interruzione di alimentazione, è possibile che l'IP-TP

non funzioni. Accertarsi che nelle zone difficili da raggiungere sia

disponibile un telefono separato, non dipendente dall'alimentazione

locale, per l'utilizzo in caso di emergenza.

• Per informazioni sull'impostazione della rete dell'IP-TP, ad esempio

sugli indirizzi IP, fare riferimento al Manuale di installazione del PBX Panasonic.

• Se viene visualizzato un messaggio di errore sul display, contattare il

proprio rivenditore o l'amministratore di rete.

• Il firmware di KX-NT321 è protetto dalle leggi sul copyright, dai trattati

internazionali e da tutte le altre leggi applicabili. L'utente non può

decodificare, decompilare o disassemblare il firmware.

NT321NE_GQ.book Page 90 Thursday, September 11, 2008 6:57 PMIstruzioni importanti

Informazioni per gli utenti sulla raccolta e l'eliminazione di

vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle

documentazioni o manuali accompagnanti i prodotti indicano

che i prodotti elettrici, elettronici e le batterie usate non

devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi

prodotti e batterie usate, vi preghiamo di portarli negli

appositi punti di raccolta, secondo la legislazione vigente nel

vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie,

contribuirete a salvare importanti risorse e ad evitare i

potenziali effetti negativi sulla salute umana e sull'ambiente

che altrimenti potrebbero verificarsi in seguito ad un

trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di

vecchi prodotti e batterie, vi preghiamo di contattare il vostro

comune, i vostri operatori per lo smaltimento dei rifiuti o il

punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni

qualora questi rifiuti non siano stati smaltiti in modo corretto

ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed

elettroniche, vi preghiamo di contattare il vostro

commerciante od il fornitore per maggiori informazioni.

Informazioni sullo smaltimento rifiuti in altri Paesi

fuori dall'Unione Europea

Questi simboli sono validi solo all'interno dell'Unione

Europea. Se desiderate smaltire questi articoli, vi preghiamo

di contattare le autorità locali od il rivenditore ed informarvi

sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con

simbolo chimico riportato sotto il simbolo

Questo simbolo può essere usato in combinazione con un

simbolo chimico; in questo caso è conforme ai requisiti

indicati dalla Direttiva per il prodotto chimico in questione.

NT321NE_GQ.book Page 91 Thursday, September 11, 2008 6:57 PMIstruzioni importanti

Questo prodotto è previsto esclusivamente per la connessione a un PBX Panasonic.

Panasonic Communications Company (U.K.) Ltd. dichiara che questo

apparecchio é conforme ai requisiti essenziali nonché alle ulteriori

disposizioni pertinenti stabilite dalla Direttiva 1999/5/EC Radio &

Telecommunications Terminal Equipment (R&TTE).

Le dichiarazioni di conformità per i prodotti Panasonic rilevanti vengono

descritte in questo manuale e possono essere scaricate all'indirizzo:

http://www.doc.panasonic.de

Contattare un rappresentante autorizzato:

intermitente. Quando
