KXNT321 - Teléfono inalámbrico PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Teléfono IP propietario (SIP)
Marca	Panasonic
Modelo	KX-NT321
Alimentación	PoE (Power over Ethernet) o adaptador de corriente KX-A239CE (PQLV206CE) opcional
Dimensiones (aprox.)	200 x 150 x 100 mm (L x P x H)
Peso	Aproximadamente 1,5 kg
Pantalla	LCD con ajuste de contraste
Funciones principales	Llamadas manos libres, marcación rápida, memorización, transferencia de llamada, retención, remarcación, mensajería de voz, interfono, teclas programables
Conectividad	1 puerto Ethernet RJ45 (cable CAT5 o superior)
Auricular	Toma de auricular con ajuste de volumen
Montaje mural	Soporte mural incluido, fijación posible con tornillos separados 83 mm o 100 mm
Temperatura de funcionamiento	5°C a 40°C
Seguridad	Desconexión inmediata en caso de humo u olor; no exponer a la humedad; usar solo piezas Panasonic
Mantenimiento y limpieza	Limpiar con un paño suave; evitar productos abrasivos, benceno o diluyente
Piezas de repuesto y reparabilidad	Reparación solo por un centro de servicio autorizado Panasonic; no desmontar
Información general	Diseñado para conectarse a una centralita Panasonic; compatibilidad SIP; microprograma protegido

Preguntas frecuentes - KXNT321 PANASONIC

¿Cómo realizar una llamada externa con el KX-NT321 ?

Para una llamada externa, descuelgue el auricular o presione la tecla MANOS LIBRES (1). Marque primero el número de acceso a la línea externa, luego el número del destinatario.

¿Cómo ajustar el volumen del auricular o del casco ?

Durante una conversación, use la Tecla de Navegación (1): presione Up para aumentar el volumen, Down para disminuir. Si escucha su propia voz, reduzca el volumen.

¿Cómo transferir una llamada a otro usuario ?

Durante una llamada, presione la tecla TRANSFERENCIA (7). Marque el número de la extensión de destino, luego cuelgue para completar la transferencia.

¿Cómo usar la función manos libres ?

Para responder o realizar una llamada en manos libres, presione la tecla MANOS LIBRES (1). El micrófono y el altavoz se activan. Puede ajustar el volumen del altavoz con las teclas Up/Down.

¿Cómo activar el buzón de voz ?

Cuando el indicador MENSAJE (5) esté encendido, presione esa tecla para escuchar sus mensajes. Consulte a su administrador para la configuración del servicio de buzón de voz.

¿Cómo montar el teléfono en la pared ?

Primero desmonte el soporte. Fije el adaptador de montaje mural a la unidad, luego atornille dos tornillos en la pared a 83 mm o 100 mm de distancia. Cuelgue la unidad y asegúrese de que esté bien fijada (peso máx. 1,5 kg).

¿Qué hacer si la pantalla no muestra nada o el teléfono no funciona ?

Desconecte el cable Ethernet, luego reconéctelo. Si el problema persiste, pruebe con otro teléfono IP que funcione. Verifique la centralita y el cable. Si es necesario, contacte a un centro de servicio Panasonic autorizado.

¿Cómo limpiar el KX-NT321 ?

Use un paño suave seco o ligeramente húmedo. Nunca use productos abrasivos, benceno o diluyente. Evite que líquidos entren en el aparato.

¿Qué cables Ethernet usar ?

Use un cable Ethernet CAT5 o superior, de diámetro 6,5 mm o menos. Asegúrese de que el cable sea flexible y no corra riesgo de doblarse o romperse.

¿Cómo registrar un número en marcación rápida ?

Presione PROGRAM (15), marque el número deseado (hasta 32 dígitos), luego presione nuevamente PROGRAM. Asigne luego el número a una tecla programable (teclas LR). Para marcar, presione la tecla asignada.

MANUAL DE USUARIO KXNT321 PANASONIC

Guía de referencia rápida

Accesorios (incluidos)

Microteléfono Cable del microteléfono

Uno Unio

Adaptador para el montaje en la pared

Uno Dods

Soporte Uno

Tornillos

Nota: En este manual se omite el sufijo de cada número de modelo a menos que sea necesario.

Uno

39

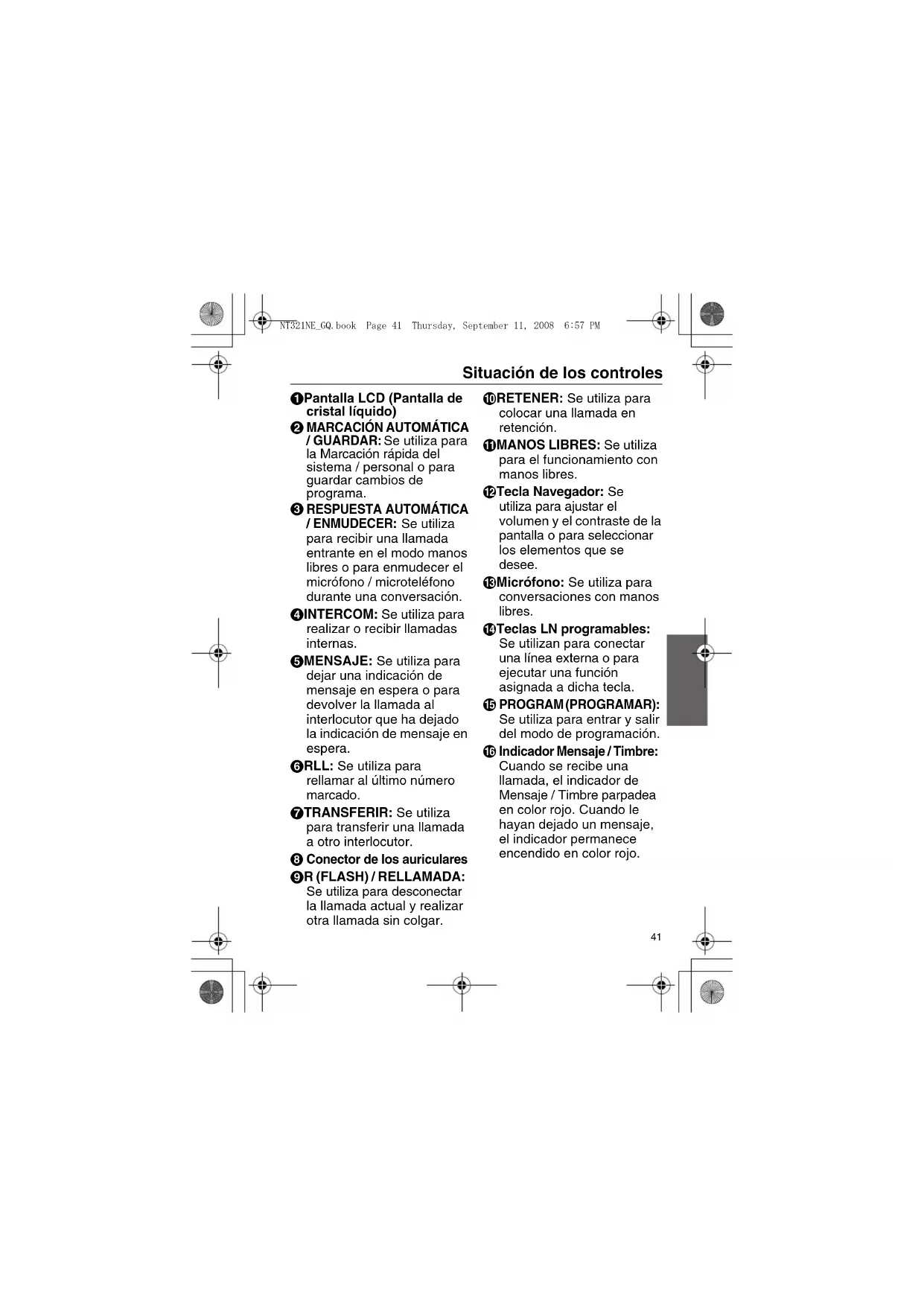

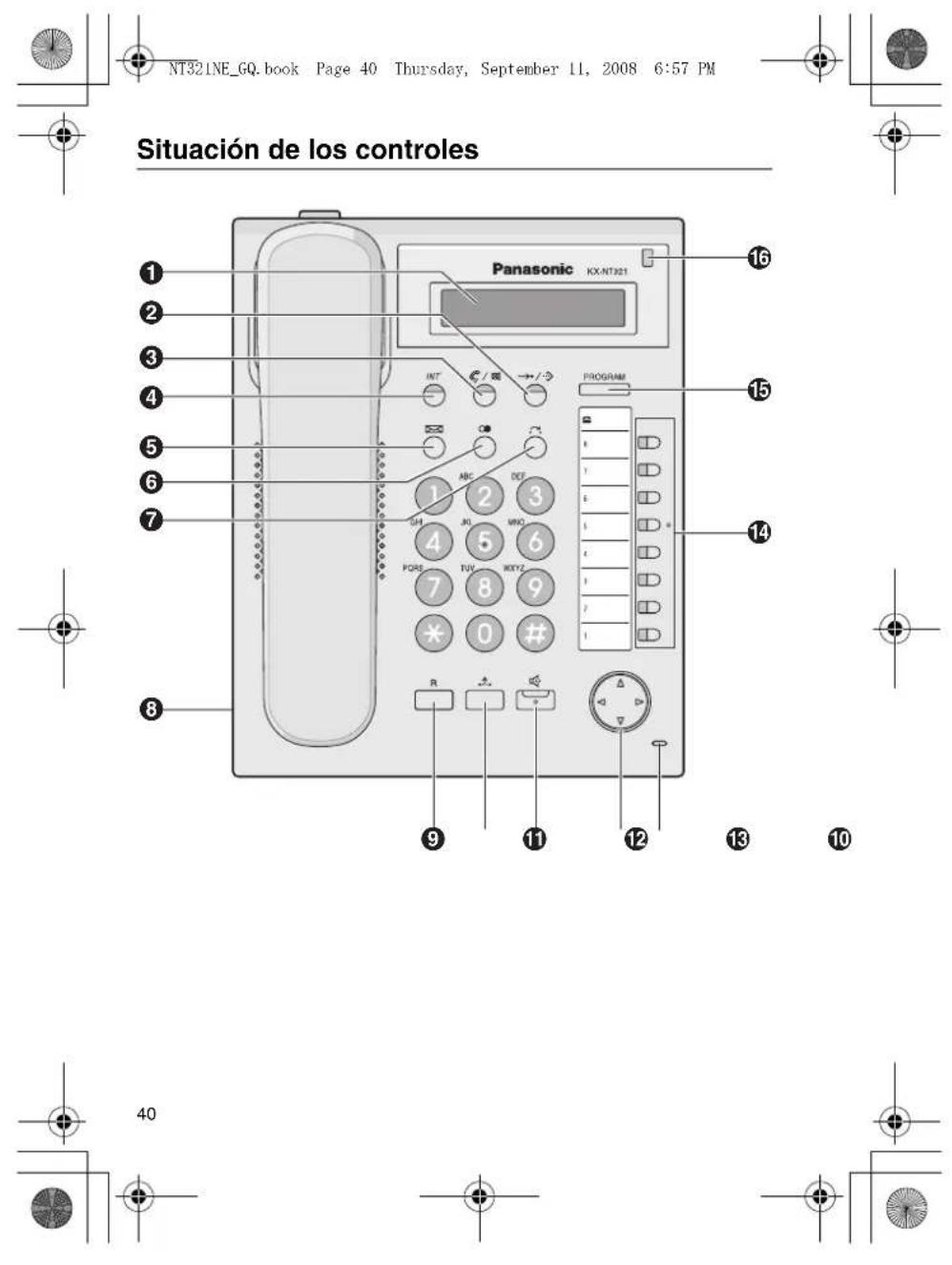

Situación de los controles

Pantalla LCD (Pantalla de cristal líquido) 2 MARCACIÓN AUTOMÁTICA / GUARDAR: Se utiliza para la marcación rápida del sistema/personal o para guardar cambios de programa. RESPUESTA AUTOMÁTICA / ENMUDECER: Se utiliza para recibir una llamada entrante en el modo manos libres o para enmudecer el micrófono / microteléfono durante una conversación. INTERCOM: Se utiliza para realizar o recibir llamadas internas. 5 MENSAJE: Se utiliza para dejar una indicación de mensaje en espera o para devolver la llamada al interlocutor que ha dejado la indicación de mensaje en espera. 6 RLL: Se utiliza para rellamar al último número marcado. 7 TRANSFERIR: Se utiliza para transferir una llamada a otro interlocutor. 3 Conector de los auriculares R (FLASH)/RELLAMADA: Se utiliza para desconectar la llamada actual y realizar otra llamada sin colgar.

10 RETENER: Se utiliza para poner una llamada en retención. 1 MANOS LIBRES: Se utiliza para el funcionamiento con manos libres. Tecla Navegador: Se utiliza para ajustar el volumen y el contraste de la pantalla o para seleccionar los elementos que se desee. Micrófono: Se utiliza para conversaciones con manos libres. 14 Teclas LN programables: Se utilizan para conectar una línea externa o para ejecutar una referencia asignada a dicha tecla. 15 PROGRAM (PROGRAMAR): Se utiliza para entrada y salida del modo de programación. 16 Indicador Mensaje/Timbre: Cuando se recibe una llamada, el indicador de Mensaje/Timbre parpadea en color rojo. Cuando le hayan dejado un mensaje, el indicador permanece encendido en color rojo.

¹ Si escucha su voz a través del microteléfono o de los auriculares, baje el volumen. ² El patrón de tono de timbre de los patrones 09 a 30 es el mismo que el patrón 01.

Significado de los iconos

Teclas LN programables = Descolgar

Colgar = Decisión = Hablar

Fondo de confirmación

Hacer llamadas

Llamar

Llamar a una extension Llamar a un interlocutor externo

Rellamada

Marcación superápida

Marcación con una sola pulsación

Guardar PROGRAM (2) n°desado* (max. 32 digitos) * Entre el número de acces o la linea externa antes del número de telófo external.

Marcar (2) Asignado como uná tíca de marcación con una sola pulsación

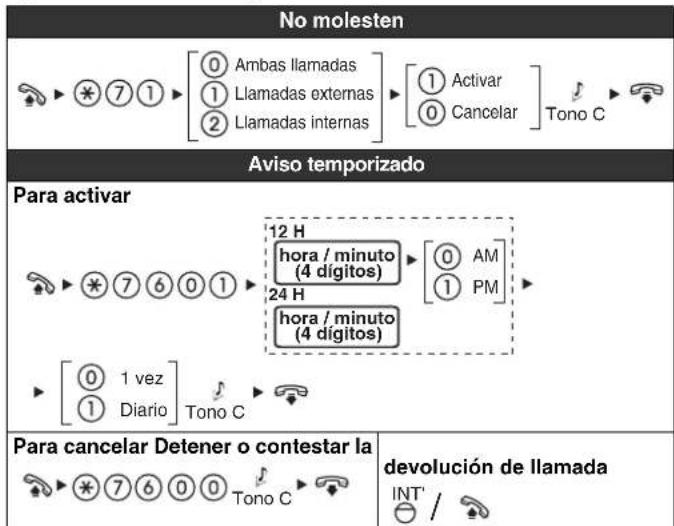

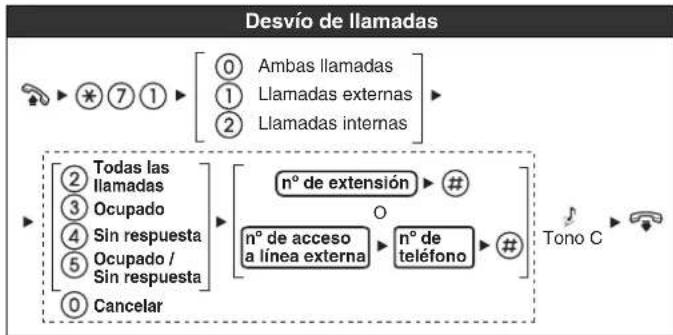

Ajustar el teléfono según sus necesidades

45

Antes de abandonar la oficina

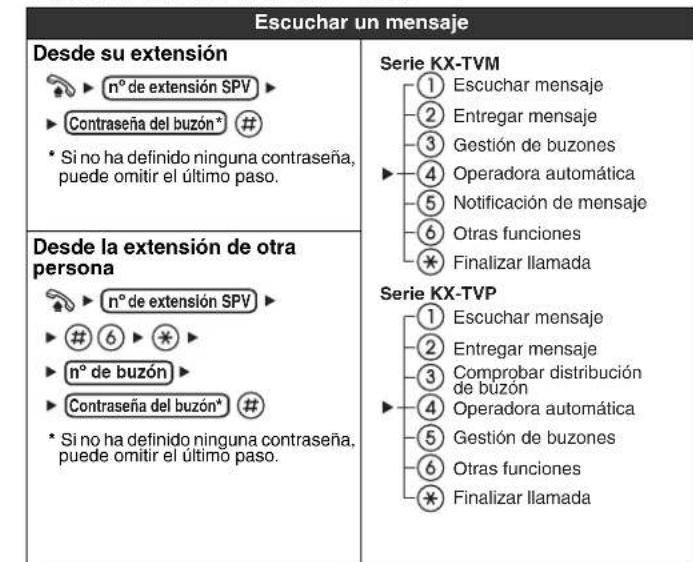

Utilizar el Servicio de correo vocal

46

46

• Para obtener más información acerca de los nombres de decisión, póngase en contacto con su distribuidor o con el administrador de red.
• Se pueden asignar teclas LN programables como teclas de referencia.
• Encontrará los nombres y las descripciones del panel de control / teclas en "Situación de los Controles" de la página 40.

Conexión de PC / Conexión de concentrador de conmutación - Utilice un cable Ethernet directo CAT 5 (o superior) (no incluido) de 6,5 mm de diámetro como máximo. - Para obtener más información acerca de la conexión a un PC, consulte el documento de la central.

Adaptador de CA

• Utilice un adaptador de CA Panasonic KX-A239CE (PQLV206CE).
• El adaptador de CA se utiliza como dispositivo de desconexión principal. Asegúrese de que la toma de CA esté colocada cerca de la unidad para que sea de fácil acceso.

PRECAUCIÓN:

Al seleccionar los cables Ethernet

• Utilice cables de alta calidad, flexibles, sin protuberancias (sin tensiones). No utilice cables con un recubrimiento que pueda romperse o rasgarse al curvarse.

Al conectar los cables

• Asegúrese de que los cables Ethernet y el cable del adaptador de CA estén sujetados con abrazaderas para evitar dañar los conectores.
• Los cables pueden colocarse por arriba utilizando la abrazadera para cables correspondiente situada en la parte posterior de la unidad.

Al conectar los auriculares y el adaptador de CA

• Asegúrese de que el cable de los auriculares y el cable del adaptador de CA estén enrollados alrededor del gancho para evitar dañar los conectores.

48

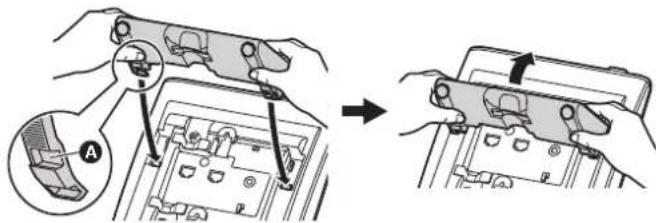

Coloque los pestillos (A) del soporte en los ganchos de la unidad. Presione suavemente el soporte en la dirección indicada hasta que quede sujeto en su posición. El soporte quedará colocado en la posición superior.

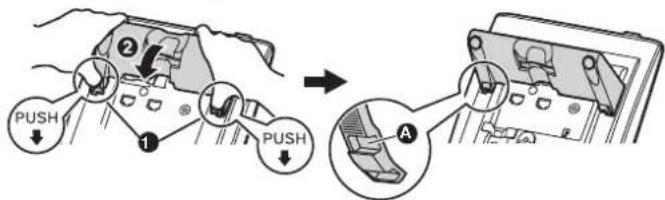

Retirar el soporte

Sujete el soporte con ambas manos. Gire suavemente el soporte en la dirección indicada hasta retirarlo.

Cableado

Al utilizar el soporte, asegúrese de que los cables estén sujetados de la forma indicada.

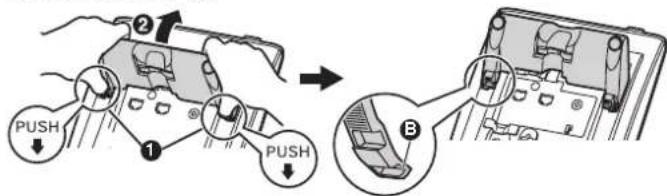

Ajustar de la posición superior a la posición inferior

Sujete el soporte con ambas manos de la forma indicada y gírelo en la dirección indicada hasta que quede sujeto en la posición inferior (B).

Ajustar de la posición inferior a la posición superior

Sujete el soporte con ambas manos de la forma indicada y gírelo en la dirección indicada hasta que quede sujeto en la posición superior (A).

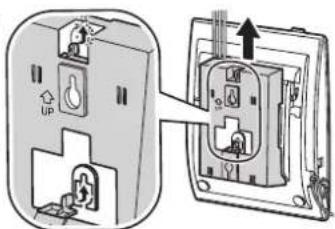

Instalación en la pared

1. Retire el soporte, en caso de que esté instalado. Para obtener información acerca de cómo retirar el soporte, consulte la página 49.

2. Coloque el adaptador para el montaje en la pared de la forma indicada.

Asegúrese de que el adaptador para el montaje en la pared no pellizque los cables. Al pasar los cables desde la parte superior de la unidad, mire por la abertura del adaptador para el montaje en la pared para confirmar que los cables no se han pellizcado.

• Deslice el adaptador para el montaje en la pared en la dirección indicada hasta que quede sujeto en su posición.

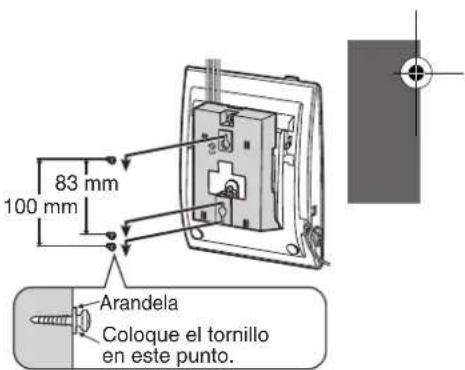

3. Coloque los 2 tornillos en la pared con una distancia de 83 mm o 100 mm e instale la unidad en la pared.

Encontrará una plantilla para el montaje en la pared en la página 183. - Asegúrese de que la pared a la que se colocará la unidad sea lo suficientemente resistente para sostener la unidad (aprox. 1,5 kg). Asegúrese de que los cables estén bien fijados a la pared. - Cuando ya no desee utilizar este producto, asegúrese de descolgarlo de la pared.

Instalación en la pared

Bloquear el gancho de colgar del microteléfono

Baje el gancho de colgar del microteléfono hasta que quede bloqueado para evitar que el microteléfono se caiga de la base del microteléfono al instalar la unidad en la pared o al ajustar un ángulo elevado. Para sujetar temporalmente el microteléfono durante una conversación sin colgarlo, colóquelo sobre el extremo superior de la unidad de la forma indicada.

Información importante

Al utilizar un TE-IP KX-NT321, tenga en cuenta las condiciones siguientes.

• Si la unidad no funciona correctamente, desconecte la unidad del cable Ethernet y, a continuación, vuelva a conectarla.
• Si tiene problemas para realizar llamadas, desconecte el cable Ethernet y conecte un TE-IP que funcione. Si el TE-IP que sabe que funciona, referencia correctamente, un centro de servicios de Panasonic deberá reparar el TE-IP defectuoso. Si el TE-IP que sabe que funciona no referencia correctamente, compruebe la central y el cable Ethernet.
• Limpie la unidad con un paño suave. No limpie la unidad con polvos abrasivos ni con agentes químicos como gasolina o disolventes.
• Utilice solo un microteléfono Panasonic.
• No desarme la unidad. Podría sufrir descargas eléctricas peligrosas. Esta unidad solo debe ser desarmada y reparada por personal técnico cualificado.
• Si se cae la unidad y las partes internas quedan expuestas, desconecte inmediatamente el cable o hilo. Si la alimentación se suministra desde la red al TE-IP (Alimentación por Ethernet), desconecte el cable Ethernet. Si no, desconecte el cable adaptador de CA. A continuación, devuelva la unidad a un centro de servicio autorizado.
• Nunca intente introducir cables, u otros elementos, por los orificios de ventilación u otros orificios de la unidad.

Tenga un especial cuidado en seguir las medidas de seguridad que se indican a continuación.

Seguridad

1) La unidad solo debe conectarse a una fuente de alimentación del tipo descrito en la Guía de referencia rápida o como se indica en la etiqueta de la unidad. 2) Si no va a utilizar la unidad durante un periodo de tiempo prolongado, debería desconectar el adaptador de CA de la toma de CA; si utiliza alimentación por Ethernet, desconecte el cable Ethernet.

Instalación

Entorno

1) No utilice la unidad cerca del agua, por ejemplo, cerca de un baño, un lavamanos o un fregadero. Internacionalmente se debe evitar los sótanos húmedos. 2) Mantenga la unidad apartada de aparatos de calefacción y de dispositivos que generen ruidos eléctricos, como lámparas fluorescentes, motores y televisores. Estas fuentes de ruido pueden interferir con el funcionamiento de la unidad. Tampoco deberá colocarse en habitaciones con una temperatura inferior a 5°C ni superior a 40°C.

Información importante

Ubicación

1) No coloque objetos pesados encima de la unidad. 2) Tenga cuidado y evite que caigan objetos encima de la unidad y que se derramen líquidos. No someta la unidad a entornos con mucho humo, polvo, humedad, vibraciones mecánicas, golpes ni a la luz solar directa. 3) Coloque la unidad en una superficie plana.

AVISO:

PARA EVITAR POSIBLES INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTA UNIDAD A LA LLUVIA NI A LA HUMEDAD. EL AURICULAR DEL MICROTELÉFONO ESTÁ MAGNETIZADO Y PUEDE RETENER PEQUEÑOS OBJETOS FÉRREOS. UN VOLUMEN EXCESIVO A TRAVÉS DE LOS AURICULARES PUEDE PROVOCAR UNA PÉRDIDA DE AUDICIÓN. DESCONECTE LA UNIDAD DE LA TOMA DE ALIMENTACIÓN/CABLE ETHERNET SI EMITE HUMO, OLORES ANÓMALOS O RUIDOS POCO COMUNES. ESTAS CONDICIONES PUEDEN PROVOCAR UN INCENDIO O DESCARGAS ELÉCTRICAS. COMPRUEBE QUE YA NO SE EMITA HUMO Y PÓNGASE EN CONTACTO CON UN SERVICIO CUALIFICADO.

AVISO IMPORTANTE:

• En caso de fallos de alimentación, el TE-IP puede que no funcione. Compruebe que haya disponible un teléfono independiente, no conectado a la red eléctrica local, para poder utilizar en ubicaciones remotas en caso de emergencia.
• Para obtener información acerca de la configuración de red del TE-IP, como por ejemplo direcciones IP, consulte el Manual de instalación de la central de Panasonic.
• Si aparece un mensaje de error en la pantalla, consulte a su distribuidor o administrador de red.
• El firmware del KX-NT321 está protegido por las leyes de copyright, por disposiciones de tratado internacional y por otras leyes aplicables. No se puede analizar, descompilar ni desarmar.

Información importante

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observar las normas de recolección aplicables, de acuerdo a su

legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penalizaciones por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para sistemas empresariales en la Unión Europea Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

Información sobre la Eliminación en otros Países fuera de la Unión Europea

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos productos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

Información importante

CE

Este producto solo puede conectarse a una central de Panasonic. Panasonic Communications Company (U.K.) Ltd. declara que este equipo cumple con los requisitos esenciales y las disposiciones relevantes de la Directiva 1999/5/CE de Equipos de Radiofrecuencia y Telecomunicaciones.

Las declaraciones de conformidad de los productos de Panasonic

descritos en este manual se pueden descargar en:

http://www.doc.panasonic.de

Póngase en contacto con un representante autorizado:

N° de modelo KX-NT321

Guía de Consulta Rápida

Teléfono específico IP

N° Modelo KX-NT321

Auricular / Cable del auricular

Uno / Uno

Bloquear o descanso del auricular
