Producttype	Eigen IP-telefoon (SIP)
Merk	Panasonic
Model	KX-NT321
Voeding	PoE (Power over Ethernet) of optionele netadapter KX-A239CE (PQLV206CE)
Afmetingen (ca.)	200 x 150 x 100 mm (L x D x H)
Gewicht	Ongeveer 1,5 kg
Scherm	LCD met contrastaanpassing
Belangrijkste functies	Handsfree bellen, snelkiezen, geheugen, gesprek doorschakelen, in de wacht zetten, herhalen, voicemail, intercom, programmeerbare toetsen
Connectiviteit	1 Ethernet RJ45-poort (CAT5-kabel of hoger)
Headset	Headsetaansluiting met volumeregeling
Wandmontage	Inclusief muurbeugel, bevestiging mogelijk met schroeven op 83 mm of 100 mm afstand
Bedrijfstemperatuur	5°C tot 40°C
Veiligheid	Onmiddellijke ontkoppeling bij rook of geur; niet blootstellen aan vocht; alleen Panasonic-onderdelen gebruiken
Onderhoud en reiniging	Reinigen met een zachte doek; vermijd schurende middelen, benzine of thinner
Onderdelen en repareerbaarheid	Reparatie alleen door een erkend Panasonic-servicecentrum; niet demonteren
Algemene informatie	Ontworpen voor aansluiting op een Panasonic PABX; SIP-compatibiliteit; beschermde firmware

Veelgestelde vragen - KXNT321 PANASONIC

Hoe voer ik een extern gesprek met de KX-NT321?

Voor een extern gesprek, neem de hoorn op of druk op de HANDS-FREE toets (1). Kies eerst het toegangsnummer voor de externe lijn, daarna het nummer van de gesprekspartner.

Hoe stel ik het volume van de hoorn of headset in?

Tijdens een gesprek gebruikt u de Navigatietoets (1): druk op Omhoog om het volume te verhogen, op Omlaag om te verlagen. Als u uw eigen stem hoort, verlaag dan het volume.

Hoe schakel ik een gesprek door naar een andere gebruiker?

Tijdens een gesprek drukt u op de DOORSCHAKELEN toets (7). Kies het nummer van de bestemmingspost en leg de hoorn neer om de doorgifte te voltooien.

Hoe gebruik ik de handsfree functie?

Om een gesprek te beantwoorden of te voeren in handsfree modus, druk op de HANDS-FREE toets (1). De microfoon en luidspreker zijn dan geactiveerd. U kunt het volume van de luidspreker aanpassen met de Omhoog/Omlaag toetsen.

Hoe activeer ik de voicemail?

Wanneer het BERICHT lampje (5) brandt, druk op deze toets om uw berichten te beluisteren. Raadpleeg uw beheerder voor de instelling van de voicemaildienst.

Hoe monteer ik de telefoon aan de muur?

Verwijder eerst de standaard. Bevestig de muurmontageadapter aan het toestel, schroef twee schroeven in de muur op 83 mm of 100 mm afstand. Hang het toestel op en zorg dat het goed vastzit (max. gewicht 1,5 kg).

Wat moet ik doen als het scherm niets weergeeft of de telefoon niet werkt?

Koppel de Ethernet-kabel los en sluit deze opnieuw aan. Als het probleem aanhoudt, test dan met een andere werkende IP-telefoon. Controleer de PABX en de kabel. Neem indien nodig contact op met een erkend Panasonic-servicecentrum.

Hoe reinig ik de KX-NT321?

Gebruik een zachte doek droog of licht vochtig. Gebruik nooit schurende middelen, benzine of thinner. Voorkom dat vloeistoffen in het apparaat binnendringen.

Welke Ethernet-kabels moet ik gebruiken?

Gebruik een Ethernet-kabel CAT5 of hoger, met een diameter van 6,5 mm of minder. Zorg ervoor dat de kabel flexibel is en niet kan knikken of breken.

Hoe sla ik een nummer op voor snelkiezen?

Druk op PROGRAM (15), kies het gewenste nummer (max. 32 cijfers), druk nogmaals op PROGRAM. Wijs het nummer vervolgens toe aan een programmeerbare toets (LR-toetsen). Om te kiezen, druk op de toegewezen toets.

GEBRUIKSAANWIJZING KXNT321 PANASONIC

Beknopte handleiding

IP-systeemtoestel

Modelnr. KX-NT321

Accessoires (bijgeleverd)

Hoorn en hoornsnoer

Eén van elk

Hulpstuk voor muurbevestiging en schroeven

Eén en twee

Standaard

Eén

Opmerking: Wanneer mogelijk, is in deze handleiding de suffix van elk model weggelaten.

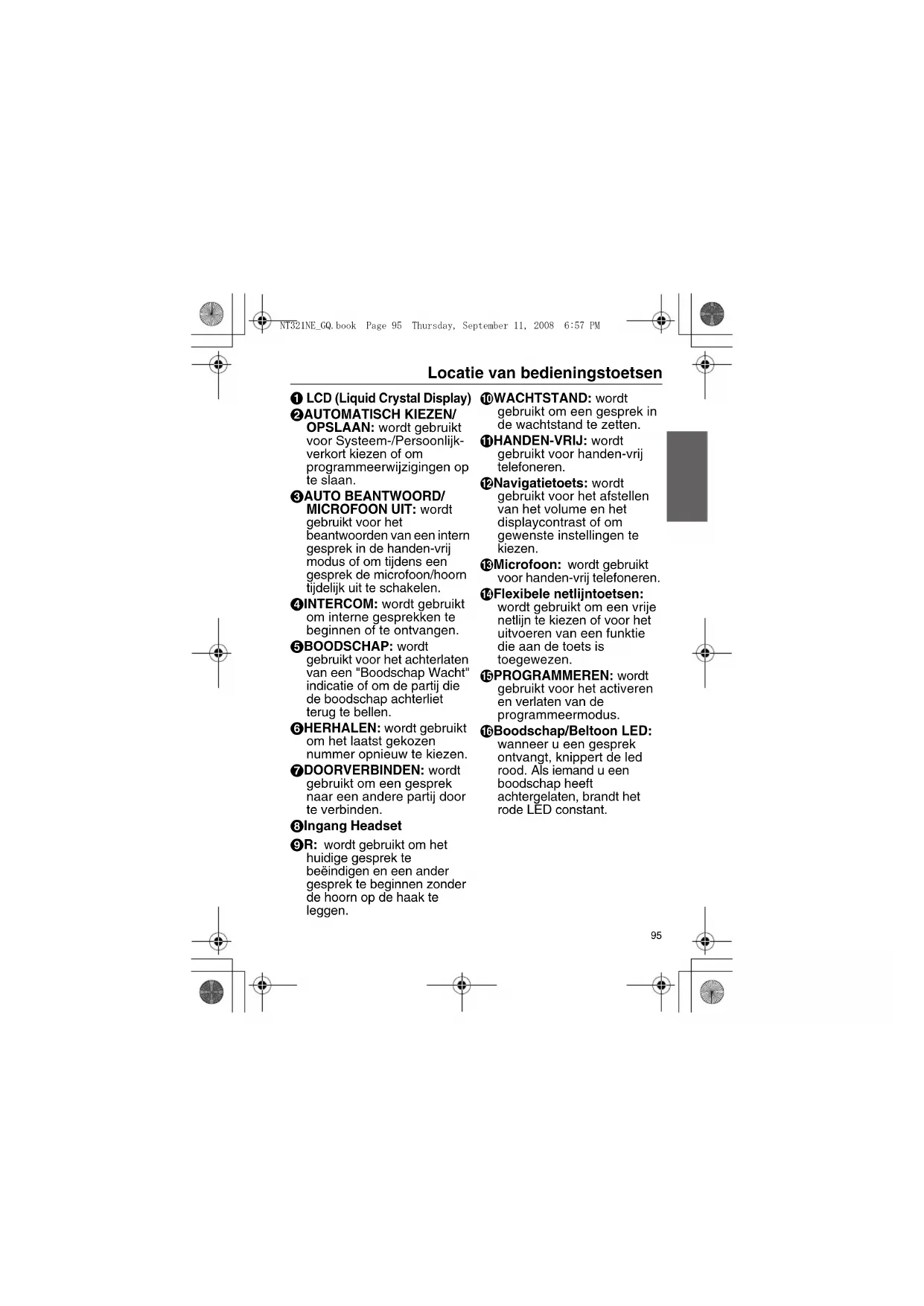

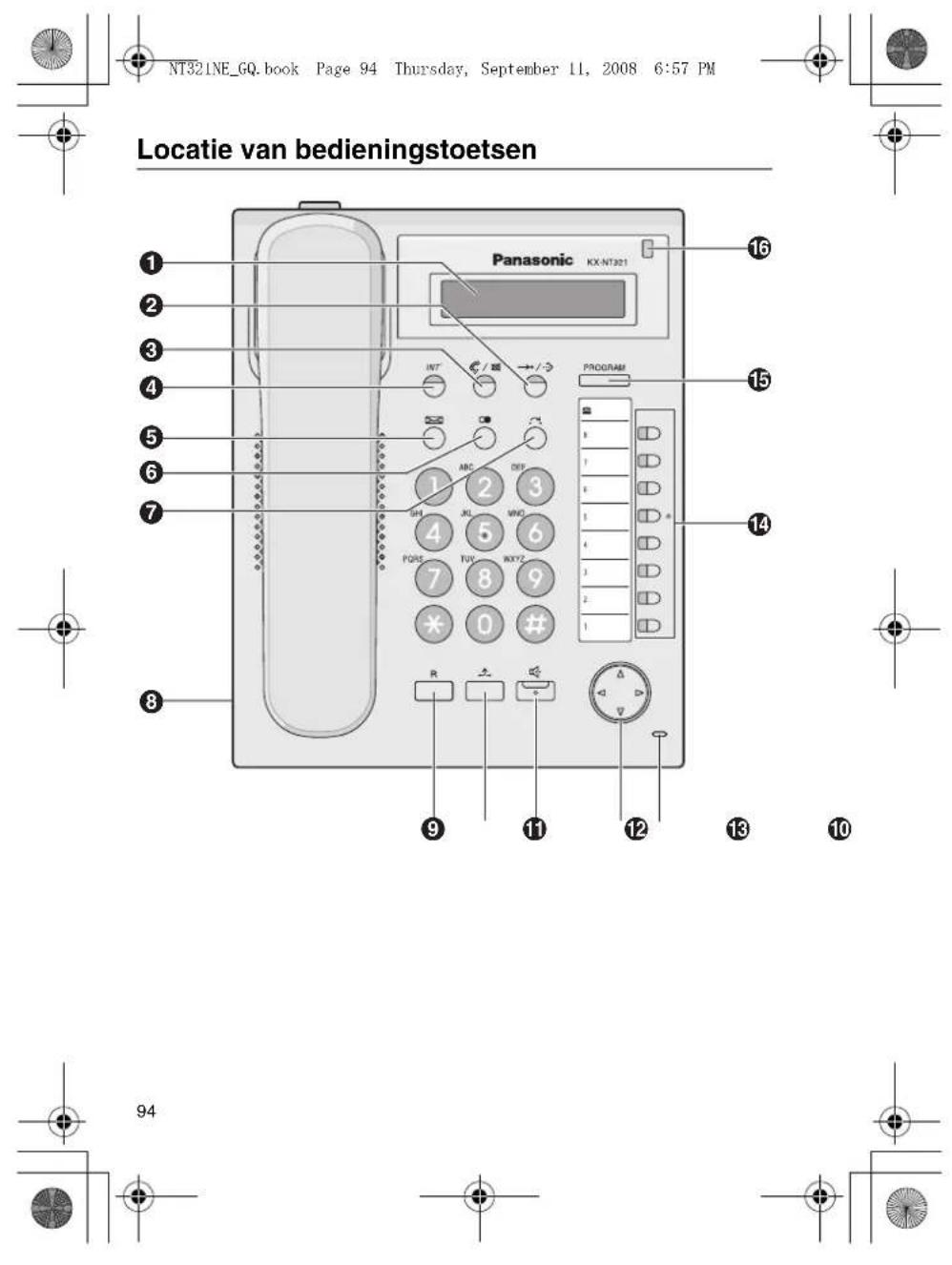

Locatie van bedieningstoetsen

LCD (Liquid Crystal Display). AUTOMATISCH KIEZEN/OPSLAAN: wordt gebruikt voor systeem-/persoonlijk verkort kiezen of om programmeerwijzigingen op te slaan. AUTO BEANTWOORD/MICROFOON UIT: wordt gebruikt voor het beantwoorden van een intern gesprek in de handen-vrijmodus of om tijdens een gesprek de microfoon/hoorn tijdelijk uit te schakelen. INTERCOM: wordt gebruikt om interne gesprekken te beginnen of te ontvangen. BOODSCHAP: wordt gebruikt voor het achterlaten van een "Boodschap Wacht"-indicatie of om de partij die de boodschap achterliet terug te bellen. HERHALEN: wordt gebruikt om het laatst gekozen nummer opnieuw te kiezen. DOORVERBINDEN: wordt gebruikt om een gesprek naar een andere partij door te verbinden. Ingang headset: wordt gebruikt om het huidige gesprek te beëindigen en een ander gesprek te beginnen zonder de hoorn op de haak te leggen.

Wachtstand: wordt gebruikt om een gesprek in de wachtstand te zetten. HANDEN-VRIJ: wordt gebruikt voor handen-vrij telefoneren. Navigatietoets: wordt gebruikt voor het afstellen van het volume en het displaycontrast of om gewenste instellingen te kiezen. Microfoon: wordt gebruikt voor handen-vrij telefoneren. Flexible netlijntoetsen: worden gebruikt om een vrije netlijn te kiezen of voor het uitvoeren van een functie die aan de toets is toegewezen. PROGRAMMEREN: wordt gebruikt voor het activeren en verlaten van de programmeermodus. Boodschap/Beltoon LED: wanneer u een gesprek ontvangt, knippert de LED rood. Als iemand u een boodschap heeft achtergelaten, brandt het rode LED constant.

95

Wanneer u uw eigen stem door de hoorn of headset hoort, verlaagt u het volume. Het belpatroon van belpatronen 09 t/m 30 is hetzelfde als belpatroon 01.

Betekenis van de afbeeldingen

CO = Flexibele netlijntoetsen ≡ Neem de hoorn van de haak

= Leg de hoorn op de haak = Funktionummer

Spreek = Bevestigingstoon

Gespreksplaatsen

Bellen
Een intern toestel opbellen Een	externe partij opbellen
toestelnr.	(CO) extern tel. nr.
Herhalen
Direct kiezen
direct kiesnr.
Snelkiezen
Opslaan PROGRAM (CO)	Gewenste nr* (max. 32 clifiers) *Voer eerst de netlijn-toegangscode in en daarna het externe telefoonnummer.
Kiezen (Snelkiezen)	toegewezen als Snelkiestoets

Persoonlijk-verkort kiezen
Opslaan ◆*30◆toestel-verkort kiesnr. (2 cijfers)	Gewenste nr. (max. 32 cijfers) B-toon * Voer eerst de netlijn-toegangscode in en daarna het externe telefoonnummer.
Kiezen ◆→/→◆*◆toestel-verkort kiesnr. (2 cijfers)	B-toon
Systeemverkort kiezen
Kiezen ◆→/→◆systeme-verb-kert kiesnr. (3 cijfers)	B-toon
Deurintercomgesprek
◆*31◆deurintercomnr. (2 cijfers)	B-toon
Tijdens een gesprek
Wachtstand
In de wachtstand plaatsen B-toon	Een gesprek uit de wachtstand terugnemen ◆(CO) / INT ◆Btoon
Een extern gesprek teruighalen vanaf een ander toestel (CO)	B-toon
Gesprek Doorverbinden
B-toon ◆(CO)	Een intern toestel opbellen ◆external tel. nr. Een externe partij opbellen

Nuttige eigenschappen

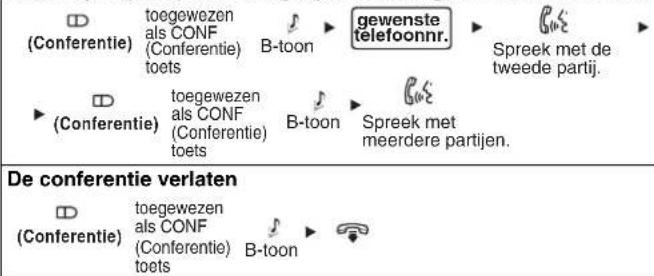

Andere partijen tijdens een gesprek toevoegen d.w.z. conferentie

Gesprek tussen meerdere partijen

Een toestel naar uw wensen instellen

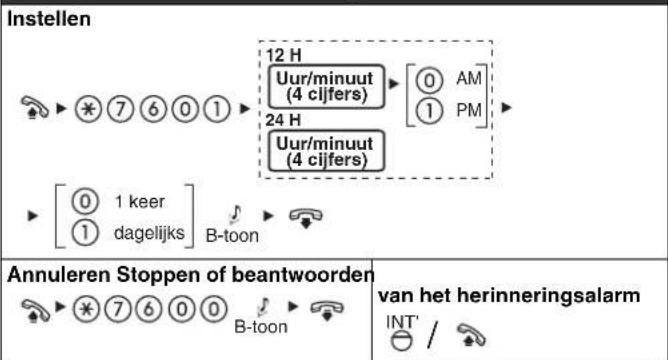

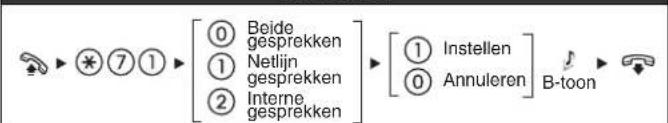

Niet Storen Herinneringsalarm

99

Voordat u uw bureau verlaat

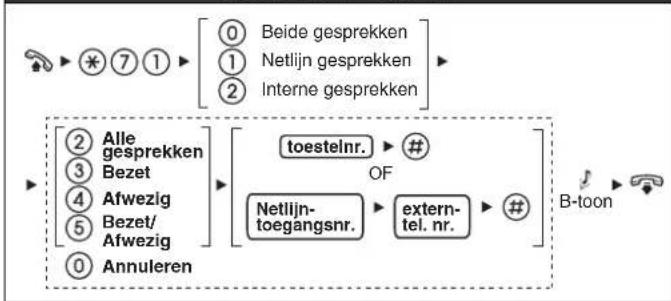

Gesprek Doorshakelen

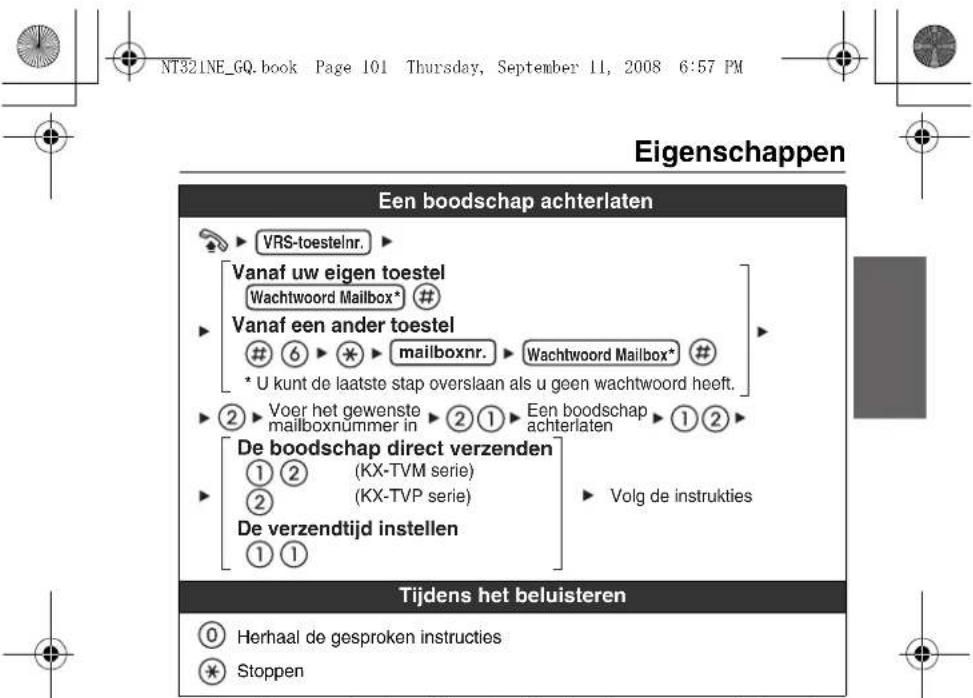

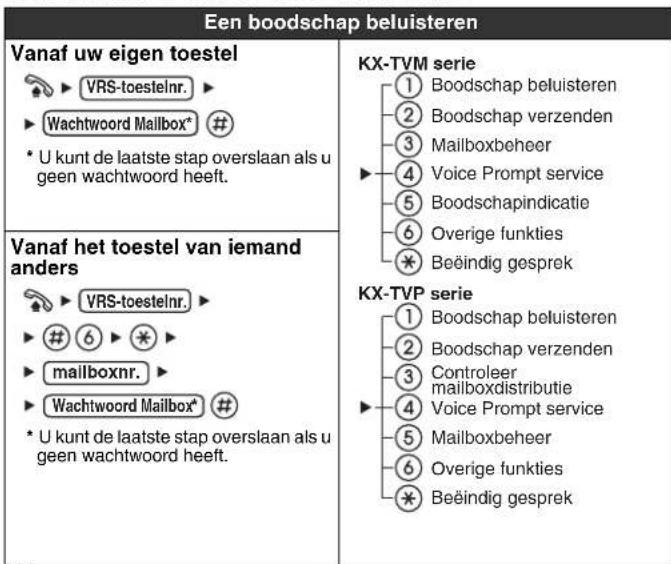

Gebruik maken van de Voice Mail Service

Raadpleeg uw dealer of de netwerkbeheerder voor meer informatie betreffende functienummers. - Het is mogelijk om flexibele netlijntoetsen toe te wijzen als functietoetsen. - De namen en beschrijvingen van de toetsen op het bedieningspaneel kunt u vinden in "Locatie van bedieningstoetsen" op pag. 94.

PC-aansluiting/Hub-aansluiting

• Gebruik een CAT 5 (of hoger) Ethernetkabel (niet meegeleverd) met een diameter van 6,5 mm of kleiner.
• Voor meer informatie over de aansluiting op een PC kunt u de documentatie raadplegen die bij de PBX-centrale werd geleverd.

AC-adapter

• Gebruik een Panasonic AC-adapter KX-A239CE (PQLV206CE).
• De AC-adapter wordt gebruikt om de unit geheel spanningsvrij te maken. Zorg dat de unit dicht bij een wandcontactdoos wordt geplaatst en dat die gemakkelijk bereikbaar is.

WAARSCHUWING:

Als u Ethernetkabels gebruikt - Gebruik soepele, hoog-kwalitatieve, onbeschadigde (vrij van knikken) kabels. Gebruik geen met kunststof laag bedekte kabels, omdat deze laag kan scheuren of barsten.

Als u kabels aansluit

• Om schade aan de connectors te voorkomen, dient u de Ethernetkabels en de AC-adapter vast te klemmen.
• De kabels kunnen omhoog worden geleid via de juiste kabelklem op de rechterzijde van het toestel.

Als u een headset en een AC-adapter aansluit

• Om schade aan de connectors te voorkomen, dient u het snoer van zowel de headset als de AC-adapter aan het haakje te klemmen.

Het gebruik van de standaard

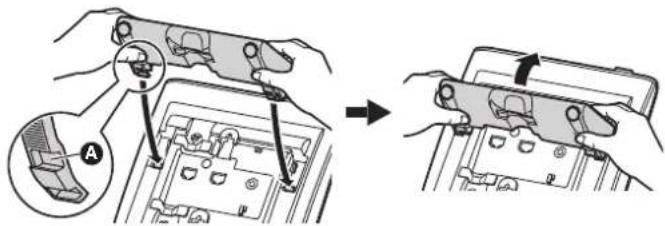

De standaard bevestigen

Plaats de inkepingen (A) van de standaard op de haakjes van het toestel. Druk de standaard voorzichtig in de aangegeven richting totdat deze vastklikt. De standaard staat nu in de hoogste positie.

De standaard verwijderen

Houd de standaard met beide handen vast. Kantel de standaard voorzichtig in de aangegeven richting totdat deze loskomt.

Bekabeling

Wanneer u de standaard gebruikt, dient u te zorgen dat de kabels overeenkomstig de afbeelding zijn vastgeklemd.

Het gebruik van de standaard

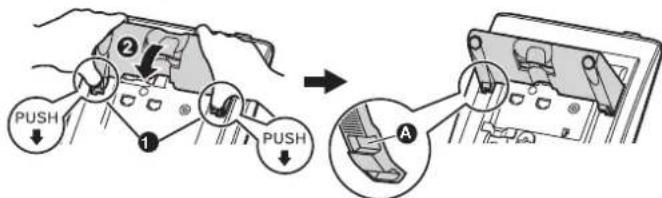

Van hoge naar lage positie instellen

Houd de standaard met beide handen vast zoals afgebeeld en draai de standaard in de aangegeven richting totdat deze in de lage positie (B) vastklikt.

Van lage naar hoge positie instellen

Houd de standaard met beide handen vast zoals afgebeeld en draai de standaard in de aangegeven richting totdat deze in de hoge positie (A) vastklikt.

1. Verwijder de standaard, indien bevestigd. Raadpleeg pag. 103 voor informatie over het verwijderen van de standaard.

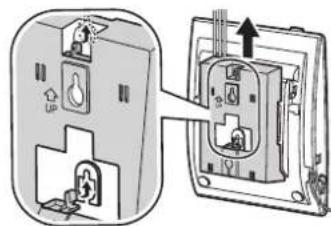

2. Het

muurbevestigingshulpstuk bevestigen zoals is afgebeeld. Zorg dat de kabels niet bekneld raken door het muurbevestigingshulpstuk. Wanneer de kabels via de bovenkant lopen, controleer dan via de opening in het muurbevestigingshulpstuk of de kabels niet worden bekneld. Schuif het muurbevestigingshulpstuk in de aangegeven richting totdat het vastklikt.

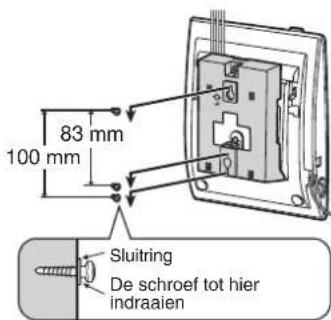

3. De 2 schroeven met een onderlinge tussenafstand van 83 mm of 100 mm in de muur boren en hang de unit tegen de muur.

Op pag. 183 vindt u een boormal voor muurbevestiging. Zorg dat de muur waaraan u de unit zult ophangen, geschikt is om de unit te dragen (1,5 kg). Zorg dat u de kabels goed tegen de muur bevestigt. - Wanneer u dit product niet meer gebruikt, haal het dan van de muur af.

Vergrendelen van de hoornhaak

Om te voorkomen dat de hoorn van de hoornslede valt wanneer het toestel aan een muur hangt of in een hoge hoekpositie staat, duwt u de hoornhaak naar beneden tot deze vergrendelt. Tijdens een gesprek kunt u de hoorn tijdelijk neerleggen door deze aan de bovenkant van de unit vast te haken zoals is afgebeeld.

Belangrijke informatie

Wanneer u een KX-NT321 IP-PT gebruikt, dient u de volgende voorwaarden in gedachten te houden.

• Als de unit niet goed functioneert, koppel de Ethernet kabel van de unit dan los en sluit hem vervolgens weer aan.
• Als het toestel tijdens het telefoneren problemen oplevert, koppel dan de Ethernetkabel los en sluit een goed werkende IP-PT aan. Als deze goed werkende IP-PT normaal functioneert, dan is de IP-PT waarschijnlijk defect en moet worden gerepareerd door een erkend Panasonic service centre. Als de goed functionerende IP-PT wel problemen oplevert, controleert u de PBX-centrale en de Ethernetkabel. Maak de unit schoon met een zachte doek. Reinig de unit niet met schuurmiddelen of chemische vloeistoffen zoals benzine of thinner.
• Gebruik alleen de bijbehorende Panasonic hoorn.
• Probeer dit toestel niet zelf te demonteren. Dit kan leiden tot gevaarlijke elektrische schokken. Dit toestel mag alleen worden gedemonteerd door gekwalificeerd onderhoudspersoneel.
• Indien door schade interne onderdelen niet meer zijn afgeschermd, koppel dan onmiddellijk de kabel of het snoer los. Als de stroom aan de IP-PT wordt voorzien via het netwerk (Power-over-Ethernet), moet u de Ethernetkabel loskoppelen. Ook kunt u de AC-adapter loskoppelen. Breng deze unit vervolgens terug naar een service centre.
• Steek nooit ijzeren draden, pinnen, etc. in de ventilatieopeningen of andere openingen van deze toestellen.

Neem de onderstaande veiligheidsregels in acht.

Veiligheid

1) Het toestel mag alleen worden aangesloten op een netvoeding van het type zoals beschreven in de Beknopte handleiding of zoals vermeld op de sticker op het toestel. 2) Als u het toestel een langere periode niet gebruikt, haalt u de optionele AC-adapter uit het stopcontact. Indien u gebruik maakt van "Power-over-Ethernet", koppelt u de Ethernetkabel los.

Installatie

Omgeving

1) Gebruik dit toestel niet in de buurt van water, bijvoorbeeld bij een badkuip, wasbak of aanrecht. Vochtige kelders dienen tevens te worden vermeden. 2) Houd de toestellen uit de buurt van warmtebronnen en apparaten die elektrische ruis genereren zoals fluorescerende lampen, motoren en televisies. Deze bronnen en apparatuur kunnen de werking van de telefoon verstoren. Plaats het ook niet in kamers waar de temperatuur lager dan 5°C of hoger dan 40°C is.

Belangrijke informatie

Plaatsing

1) Leg geen zware voorwerpen op dit toestel. 2) U moet ervoor zorgen dat er geen voorwerpen op vallen, en er geen vloeistoffen in het toestel kunnen worden gemorst. Stel dit toestel niet bloot aan overmatige rook, stof, vocht, mechanische vibratie, schokken of direct zonlicht. 3) Plaats het toestel op een vlakke ondergrond.

WAARSCHUWING:

STEL DIT PRODUCT NIET BLOOT AAN REGEN OF VOCHT TER VOORKOMING VAN BRAND OF ELEKTRISCHE SCHOKKEN. HET LUISTERGEDEELTE VAN DEZE HOORN IS MAGNETISCH EN KAN DUS KLEINE IJZERDEELTJES AANTREKKEN. EEN TE HARD GELUIDSVOLUME VIA OORTELEFOONS, KOPTELEFOONS OF HEADSETS KAN GEHOORBESCHADIGING VEROORZAKEN.

TREK DE STEKKER VAN DEZE UNIT UIT HET STOPCONTACT/ONTKOPPEL DE ETHERNETKABEL ALS ER ROOK UIT DE UNIT KOMT, DE UNIT EEN ABNORMALE GEUR VERSPREIDT OF VREEMDE GELUIDEN MAAKT. DEZE OMSTANDIGHEDEN KUNNEN BRAND VEROORZAKEN OF KORTSLUITING. CONTROLEER OF DE ROOK IS GESTOPT EN NEEM CONTACT OP MET EEN ERKEND PANASONIC SERVICE CENTRE.

BELANGRIJKE INFORMATIE:

Tijdens een stroomstoring kan het IP-systeemtoestel niet worden gebruikt. Zorg dat er in afgelegen plaatsen, in geval van nood, een apart toestel beschikbaar is dat onafhankelijk is van het stroomnet. - Voor informatie over de netwerkinstellingen van de IP-PT, zoals IP-adressen, kunt u de Installatiehandleiding voor de Panasonic PBX-centrale raadplegen. - Als een foutmelding op het display verschijnt, raadpleeg dan uw dealer of de netwerkbeheerder. - De firmware van de KX-NT321 is beschermd middels auteursrechten en internationale verdragsbepalingen, en middels alle overige wetgevingen. Het mag niet worden herbouwd, gedecompileerd of gedemonteerd.

Belangrijke informatie

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten deze naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

Informatie over de verwijdering in andere landen buiten de Europese Unie

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijsymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval worden de eisen, vastgelegd door de Richtlijn voor de betrokken chemische producten, vervuld.

Belangrijke informatie

CE

Dit product is bestemd om te worden aangesloten op uitsluitend een Panasonic PBX-centrale.

Panasonic Communications Company (U.K.) Ltd. verklaart dat deze apparatuur in overeenstemming is met de essentiële eisen en overige

relevante bepalingen conform Richtlijn 1999/5/EC betreffende radioapparatuur en telecommunicatie-eindapparatuur (R&TTE).

Conformiteitsverklaringen voor de in deze handleiding beschreven

producten van Panasonic kunt u downloaden via: https://www.panasonic.com/

http://www.doc.panasonic.de

Contactgegevens van de gemachtigde vertegenwoordiger:

Winsbergring 15, 22525 Hamburg, Duitsland
