KXNT321 - Schnurloses Telefon PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Eigenes IP-Telefon (SIP)
Marke	Panasonic
Modell	KX-NT321
Stromversorgung	PoE (Power over Ethernet) oder optionales Netzteil KX-A239CE (PQLV206CE)
Abmessungen (ca.)	200 x 150 x 100 mm (B x T x H)
Gewicht	Ca. 1,5 kg
Bildschirm	LCD mit Kontrasteinstellung
Hauptfunktionen	Freisprechanrufe, Kurzwahl, Speicher, Anrufweiterleitung, Halten, Wahlwiederholung, Voicemail, Gegensprechanlage, programmierbare Tasten
Konnektivität	1 Ethernet RJ45-Anschluss (CAT5-Kabel oder höher)
Kopfhörer	Kopfhöreranschluss mit Lautstärkeregelung
Wandmontage	Wandhalterung inklusive, Befestigung möglich mit Schrauben im Abstand von 83 mm oder 100 mm
Betriebstemperatur	5°C bis 40°C
Sicherheit	Sofortige Trennung bei Rauch oder Geruch; nicht Feuchtigkeit aussetzen; nur Panasonic-Ersatzteile verwenden
Pflege und Reinigung	Mit einem weichen Tuch reinigen; abrasive Mittel, Benzin oder Verdünner vermeiden
Ersatzteile und Reparierbarkeit	Reparatur nur durch autorisiertes Panasonic-Servicecenter; nicht zerlegen
Allgemeine Informationen	Entwickelt für Anschluss an eine Panasonic-TK-Anlage; SIP-Kompatibilität; geschützte Firmware

Häufig gestellte Fragen - KXNT321 PANASONIC

Wie führe ich mit dem KX-NT321 ein externes Gespräch?

Für ein externes Gespräch heben Sie den Hörer ab oder drücken Sie die Taste FREISPRECHEN (1). Wählen Sie zuerst die Amtskennziffer, dann die Rufnummer des Gesprächspartners.

Wie stelle ich die Lautstärke des Hörers oder Kopfhörers ein?

Während eines Gesprächs verwenden Sie die Navigationstaste (1): Drücken Sie Up zum Erhöhen der Lautstärke, Down zum Verringern. Wenn Sie Ihre eigene Stimme hören, reduzieren Sie die Lautstärke.

Wie leite ich einen Anruf an einen anderen Benutzer weiter?

Während eines Anrufs drücken Sie die Taste WEITERLEITUNG (7). Wählen Sie die Nummer des Zielapparats, dann legen Sie auf, um die Weiterleitung abzuschließen.

Wie verwende ich die Freisprechfunktion?

Um einen Anruf freisprechend anzunehmen oder zu tätigen, drücken Sie die Taste FREISPRECHEN (1). Mikrofon und Lautsprecher werden aktiviert. Sie können die Lautsprecherlautstärke mit den Tasten Up/Down einstellen.

Wie aktiviere ich die Voicemail?

Wenn die MESSAGE-LED (5) leuchtet, drücken Sie diese Taste, um Ihre Nachrichten abzuhören. Wenden Sie sich an Ihren Administrator für die Einrichtung des Voicemail-Dienstes.

Wie montiere ich das Telefon an der Wand?

Entfernen Sie zuerst den Ständer. Befestigen Sie den Wandmontageadapter am Gerät, dann schrauben Sie zwei Schrauben im Abstand von 83 mm oder 100 mm in die Wand. Hängen Sie das Gerät ein und stellen Sie sicher, dass es fest sitzt (max. Gewicht 1,5 kg).

Was tun, wenn der Bildschirm nichts anzeigt oder das Telefon nicht funktioniert?

Trennen Sie das Ethernet-Kabel und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen funktionierenden IP-Telefon. Überprüfen Sie die TK-Anlage und das Kabel. Wenden Sie sich bei Bedarf an ein autorisiertes Panasonic-Servicecenter.

Wie reinige ich das KX-NT321?

Verwenden Sie ein weiches Tuch, trocken oder leicht feucht. Verwenden Sie niemals scheuernde Mittel, Benzin oder Verdünner. Vermeiden Sie, dass Flüssigkeiten in das Gerät eindringen.

Welche Ethernet-Kabel verwenden?

Verwenden Sie ein Ethernet-Kabel CAT5 oder höher, mit einem Durchmesser von 6,5 mm oder weniger. Stellen Sie sicher, dass das Kabel flexibel ist und nicht knicken oder brechen kann.

Wie speichere ich eine Nummer für die Kurzwahl?

Drücken Sie PROGRAM (15), wählen Sie die gewünschte Nummer (bis zu 32 Ziffern), dann drücken Sie erneut PROGRAM. Weisen Sie die Nummer dann einer programmierbaren Taste (Tasten LR) zu. Zum Wählen drücken Sie die zugewiesene Taste.

BEDIENUNGSANLEITUNG KXNT321 PANASONIC

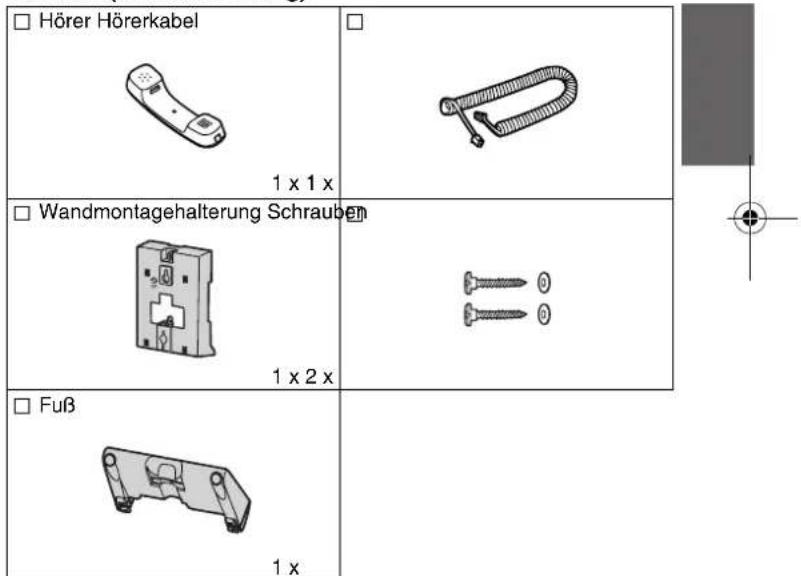

Zubehör (im Lieferumfang)

Anmerkung: In diesem Handbuch wurde der Modellnummernzusatz, wo nicht erforderlich, weggelassen.

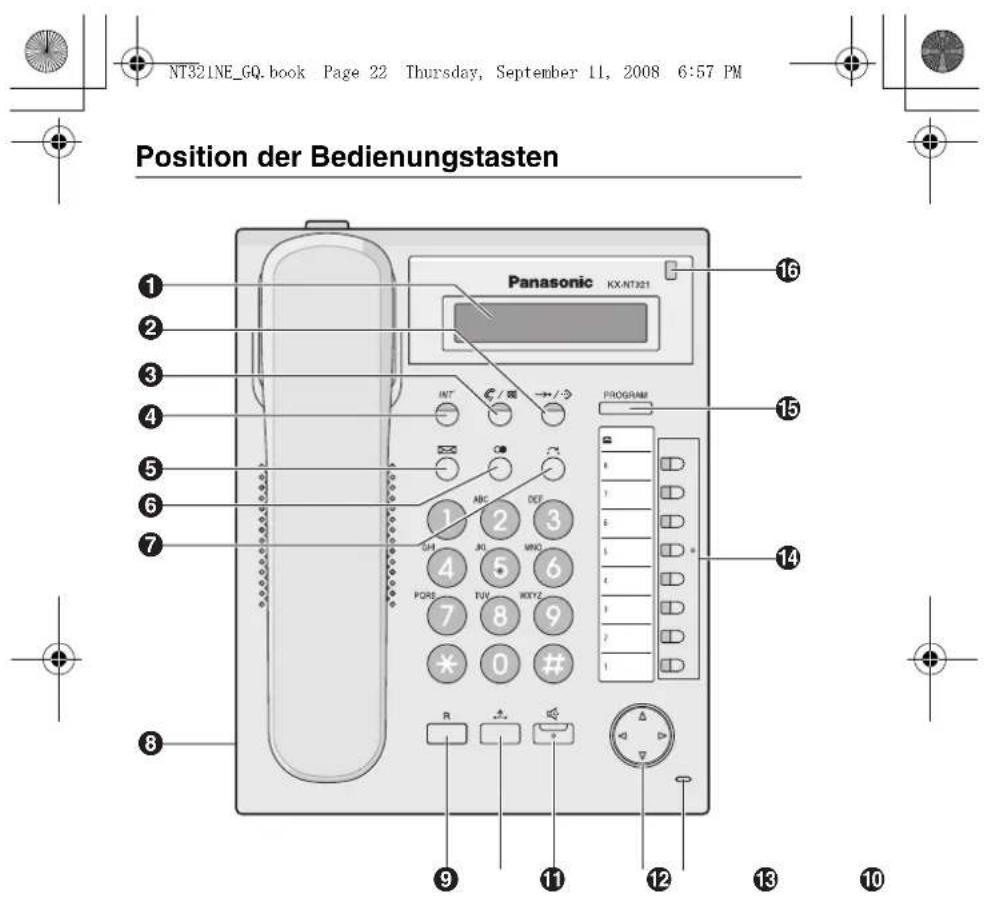

Position der Bedienungstasten

● LCD (Liquid Crystal Display) 2 KURZWAHL/SPEICHERN: Dient der zentralen/persönlichen Kurzwahl oder dem Speichern von Änderungen an der Programmierung. AUTOMATISCHE ANSCHALTUNG/STUMMSCHALTUNG: Dient der Annahme eines ankommenden Geschäfts im Freisprechmodus oder der Stummschaltung des Mikrofons/Hörers während eines Geschäfts. ● INTERNVERBINDUNG: Dient dem Tätigen oder der Annahme eines Interngesprächs. 5 NACHRICHT: Dient dem Hinterlassen einer Nachrichtenanzeige oder dem Zurückrufen eines Teilnehmers, der eine Nachrichtenanzeige hinterlassen hat. 6 WAHLWIEDERHOLUNG: Dient dem erneuten Wählen der zuletzt gewählten Nummer. 7 VERMITTELN: Dient dem Vermitteln eines Geschäfts an einen anderen Teilnehmer. Θ Headset-Buchse

FLASH/SIGNALTASTE: Dient dem Trennen der aktuellen Verbindung mit anschließendem Tätigen eines neuen Anrufs ohne Auflegen des Hörers. RÜCKFRAGE: Wird verwendet, um ein Geschäft ins Halten zu legen. 1 FREISPRECHEN/LAUTHÖREN: Dient zur Verwendung des Freisprechbetriebs. 12 Navigationstaste: Dient der Einstellung der Lautstärke und des Displaykontrasts sowie der Auswahl gewünschter Positionen. Mikrofon: Wird im Freisprechbetrieb verwendet. Variable Tasten: Dienen zum Belegen einer Amtsleitung oder zur Ausführung einer der jeweiligen Taste zugewiesenen Funktion. PROG.: Dient zum Aufrufen und Verlassen des Programmiermodus. Leuchtelement Nachricht/Rufsignal: Wenn Sie einen Anruf empfangen, blinkt die Lampe rot. Wenn Sie eine Nachricht erhalten haben, leuchtet die Lampe rot.

1! Wenn Sie Ihre eigene Stimme über den Hörer oder das Headset hören, verringern Sie die Lautstärke. 2 Bei Eingaben zwischen 09 und 30 wird die Rufsignalmelodie 01 genutzt.

24

Bedeutung der Symbole

Variable Tasten = Hörer abheben, Hörer auflegen = Funktionskennziffer, Sprechen = Bestätigungston

Anrufe tätigen

Anrufen

Anrufen einer Nebenstelle Anrufen eines externen Teilnehmers

Wahlwiederholung

Sofortwahr

Zielwahr

Speichern

Programm Program2 (AL) (max. 32 Stellen) * Geben Sie die Amtskennziffer vor der externen Rufnummer ein.

Wahlen

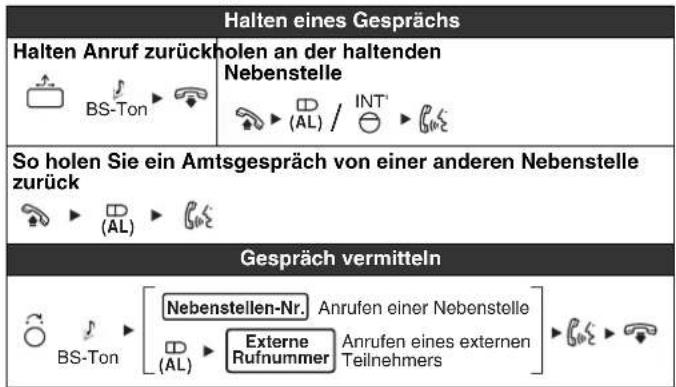

Während eines Geschäfts

Hilfreiche Funktionen

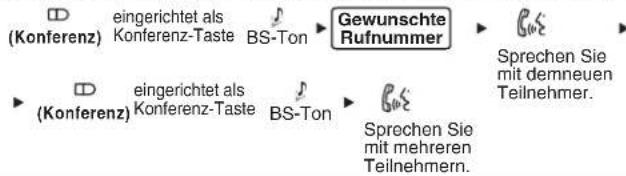

Konferenzgespräch

Weitere Teilnehmer in ein Geschäft aufnehmen (d.h. Konferenz)

Beenden einer Konferenz

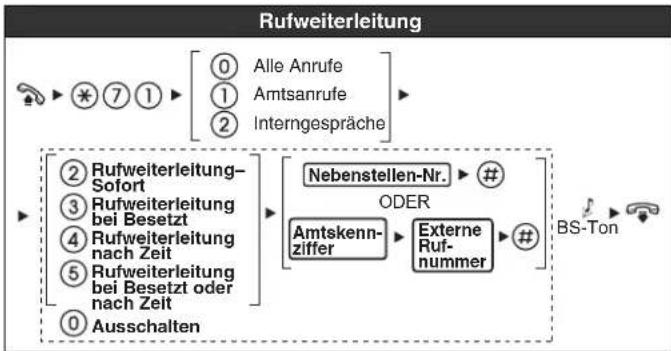

Einstellung des Telefons entsprechend Ihren Anforderungen

Anrufschutz

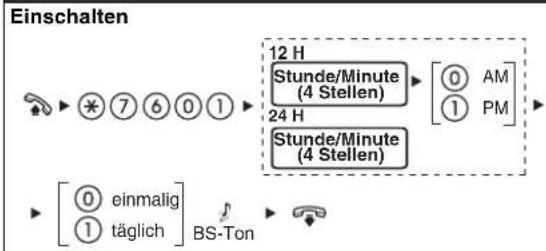

Terminruf/Weckruf

Ausschalten Signalruf ausschalten oder

27

Vor dem Verlassen des Schreibtischs

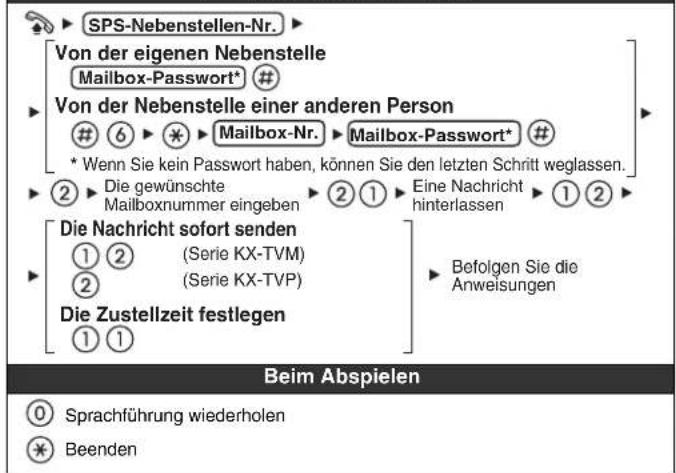

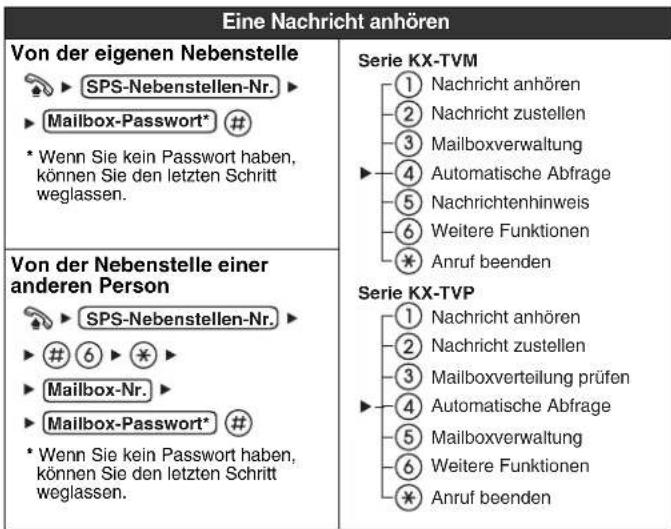

Voicemail-Dienst verwenden

28

Eine Nachricht hinterlassen

• Weitere Informationen zu Funktionskennziffern erhalten Sie von Ihrem Fachhändler oder Netzwerkadministrator.
• Variable Tasten können als Funktionstasten eingerichtet werden.
• Name und Beschreibungen der Bedienelemente/Tasten finden Sie unter "Position der Bedienungstasten" auf Seite 22.

Headset Empfohlen: KX-TCA89

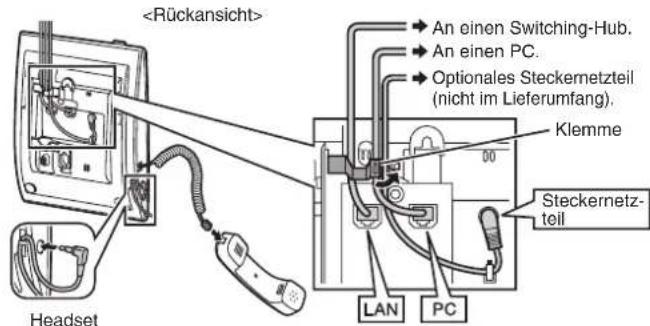

PC-Verbindung/Switching-Hub-Verbindung

• Verwenden Sie ein ungekreuztes CAT 5 (oder höher) Ethernet-Kabel (nicht im Lieferumfang) mit einem Durchmesser von nicht mehr als 6,5 mm.
• Weitere Informationen zum Anschluss an einen PC finden Sie in der produktbegleitenden Dokumentation der TK-Anlage.

Steckernetzteil

• Verwenden Sie ein Panasonic Steckernetzteil KX-A239CE (PQLV206CE).
• Das Steckernetzteil dient als Hauptabschaltvorrichtung. Aus Sicherheitsgründen muss sich die Netzsteckdose in unmittelbarer Höhe des Gerätes befinden und frei zugänglich sein.

VORSICHT:

Auswahl von Ethernet-Kabeln

• Verwenden Sie flexible, hochwertige Kabel ohne Zugentlastung. Verwenden Sie keine Kabel mit einer Beschichtung, die beim Biegen reiben oder brechen kann.

Anschließen von Kabeln

• Achten Sie darauf, dass die Ethernet-Kabel und das Steckernetzteilkabel fest in der Kabelführung sitzen, um eine Beschädigung des Steckers zu vermeiden. Die Kabel können nach oben verlegt werden. Verwenden Sie dazu die entsprechende Kabelführung an der Geräterückseite.

Beim Anschließen eines Headsets und eines Steckernetzteils

• Um eine Beschädigung des Steckers zu verhindern, achten Sie darauf, dass Headsetkabel und Steckernetzteilkabel um den Haken gewickelt sind.

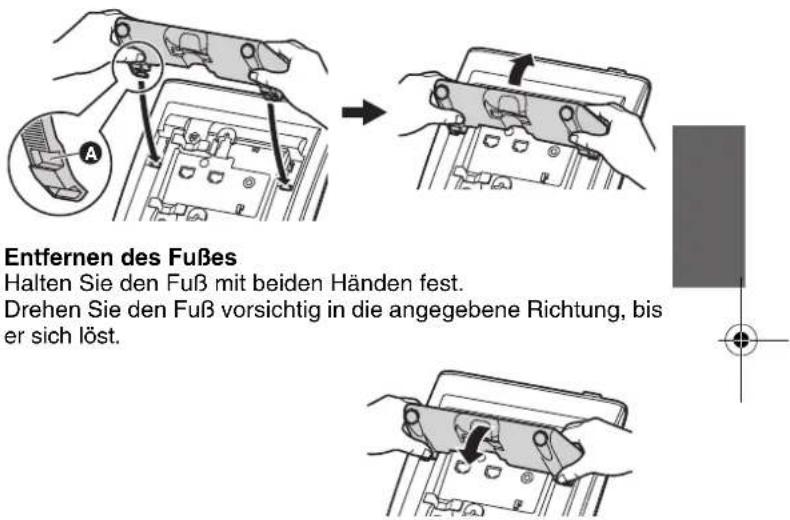

Verwendung des Fußes

Befestigung des Fußes

Legen Sie die Kerben des Fußes über die Haken am Gerät. Drücken Sie den Fuß vorsichtig in die angegebene Richtung, bis er einrastet. Der Fuß wird in aufgestellter Position befestigt.

Verkabelung

Achten Sie bei Verwendung des Fußes darauf, die Kabel wie unten abgebildet zu führen.

Verwendung des Fußes

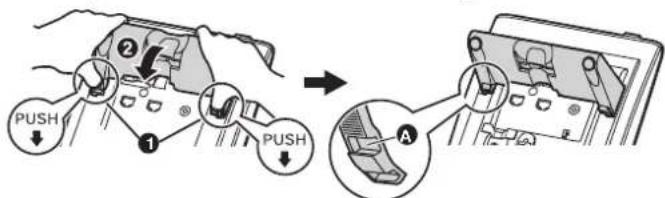

Umstellung von der aufrechten in die flache Position

Halten Sie den Fuß wie in der Abbildung gezeigt mit beiden Händen fest und drehen Sie den Fuß in die angegebene Richtung, bis er in der flachen Position einrastet.

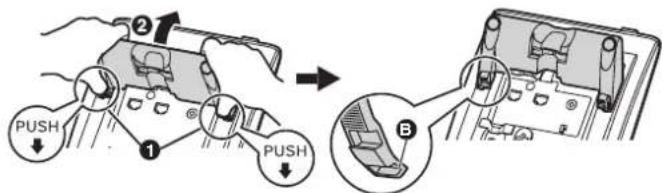

Umstellung von der flachen in die aufrechte Position

Halten Sie den Fuß wie in der Abbildung gezeigt mit beiden Händen fest und drehen Sie den Fuß in die angegebene Richtung, bis er in der aufrechten Position einrastet.

32

1. Falls der Fuß befestigt ist, entfernen Sie diesen. Informationen zum Entfernen des Fußes finden Sie auf Seite 31.

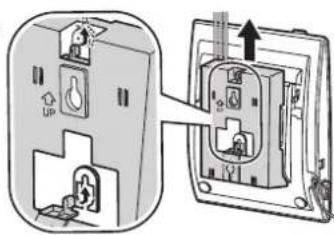

2. Befestigen Sie die Wandmontagehalterung wie in der Abbildung gezeigt.
3. Achten Sie darauf, dass die Kabel nicht durch die Wandmontagehalterung abgeklemmt werden. Vergewissern Sie sich beim Verlegen der Kabel von der Geräteoberseite, dass die Kabel nicht eingeklemmt werden. Schauen Sie dazu durch die Öffnung in der Wandmontagehalterung.
4. Schieben Sie die Wandmontagehalterung bis zum Einrasten in die angegebene Richtung.

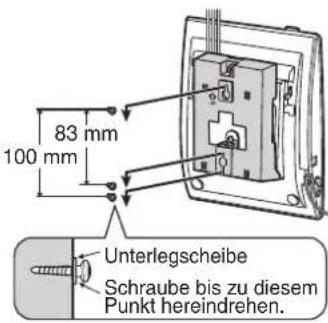

5. Befestigen Sie die Schrauben in einem Abstand von 83 mm oder 100 mm in der Wand und installieren Sie das Gerät.

Auf Seite 183 finden Sie eine Schablone für die Wandmontage. - Stellen Sie sicher, dass die Wand, an die das Gerät montiert wird, stark genug ist, um das Gerät (ca. 1,5 kg) zu tragen. - Achten Sie darauf, die Kabel sicher an der Wand zu befestigen. - Achten Sie darauf, das Gerät von der Wand zu entfernen, wenn es nicht mehr verwendet wird.

Hörer-Aufhänger feststellen

Drücken Sie den Hörer-Aufhänger nach unten, bis er einrastet, um zu verhindern, dass der Hörer bei Wandmontage oder bei aufrechtem Winkel von der Hörer-Aufhängung herunterfällt. Um den Hörer während eines Gesprächs vorübergehend abzulegen, hängen Sie ihn wie in der Abbildung gezeigt über die obere Kante des Gerätes.

Wichtige Informationen

Beachten Sie bei Verwendung eines IP-SYSTELs des Typs KX-NT321 folgende Punkte.

• Wenn das Gerät nicht einwandfrei funktioniert, ziehen Sie den Stecker des Ethernet-Kabels vom Gerät ab und stecken Sie diesen wieder an.
• Wenn beim Tätigen von Anrufen Probleme auftreten, ziehen Sie das Ethernet-Kabel ab und schließen Sie ein IP-Systemtelefon (IP-SYSTEL) an, von dem Sie wissen, dass es einwandfrei funktioniert. Wenn dieses IP-SYSTEL einwandfrei funktioniert, lassen Sie das defekte IP-SYSTEL von einem autorisierten Panasonic Kundendienst reparieren. Wenn auch das intakte IP-SYSTEL nicht einwandfrei funktioniert, prüfen Sie die TK-Anlage und das Ethernet-Kabel.
• Wischen Sie das Gerät mit einem weichen Tuch ab. Reinigen Sie das Gerät nicht mit Schleifpulvern oder chemischen Reinigungsmitteln wie Benzin oder Verdünner.
• Verwenden Sie ausschließlich den geeigneten Panasonic Hörer. Bauen Sie dieses Produkt nicht auseinander. Gefährliche Stromschläge können die Folge sein. Das Gerät darf nur von qualifizierten Service-Technikern auseinandergebaut und repariert werden.
• Wenn das Gerät in einer Weise beschädigt ist, dass innere Teile freigelegt sind, ziehen Sie den Stecker des Kabels oder der Anschlusschnur. Wenn die Netzversorgung des IP-SYSTELs über das Netzwerk erfolgt (Power-over-Ethernet), ziehen Sie den Stecker des Ethernet-Kabels. Anderenfalls ziehen Sie den Stecker des Steckernetzteilkabels. Übergeben Sie das Gerät dann an einen Kundendienst.
• Versuchen Sie nie, Drähte, Nadeln usw. in die Lüftungsöffnungen oder andere Öffnungen dieses Gerätes einzuführen.

Beachten Sie sorgfältig die unten aufgeführten Sicherheitshinweise.

Sicherheit

1) Das Gerät darf ausschließlich an ein Netzteil des in der Kurzanleitung beschriebenen oder auf dem Geräte-Etikett angegebenen Typs angeschlossen werden. 2) Wenn das Gerät für einen längeren Zeitraum nicht verwendet werden soll, muss der Stecker des optionalen Steckernetzteils von der Netzsteckdose bzw. bei Power-over-Ethernet der Stecker des Ethernet-Kabels abgezogen werden.

Installation

Umgebung

1) Installieren Sie dieses Gerät nicht in der Nähe von Wasser, wie z. B. einer Badewanne, Waschschüssel oder Küchenspüle. Auch feuchte Keller müssen gemieden werden.

Wichtige Informationen

2) Installieren Sie das Gerät nicht in der Höhe von Heizgeräten bzw. Heizkörpern und nicht im Bereich elektrischer Störfelder, wie sie beispielsweise von Leuchtstofflampen, Motoren und Fernsehgeräten erzeugt werden. Diese Rauschquellen können störend auf die Leistung des Gerätes einwirken. Das Gerät darf auch nicht in Räumen mit einer Temperatur von weniger als 5°C oder mehr als 40°C aufgestellt werden.

Aufstellung

1) Legen Sie keine schweren Gegenstände auf dem Gerät ab. 2) Achten Sie darauf, dass keine Gegenstände auf das Gerät fallen und keine Flüssigkeiten in das Gerät verschüttet werden können. Setzen Sie das Gerät nicht übermäßigem Qualm, Staub, Feuchtigkeit, mechanischen Vibrationen, Stößen oder direktem Sonnenlicht aus. 3) Stellen Sie das Gerät auf einer ebenen Fläche auf.

WARNUNG:

UM DIE GEFAHR EINES FEUERS ODER EINES STROMSCHLAGS ZU VERMEIDEN, DARF DIESES GERÄT NICHT REGEN ODER ANDEREN ARTEN VON FEUCHTIGKEIT AUSGESETZT WERDEN. DIE HÖRMUSCHEL DES HÖRERS IST MAGNETISCH UND KANN KLEINE METALLTEILE ANZIEHEN.

DAS HÖREN ÜBER KOPFHÖRER ODER HEADSETS MIT ÜBERMÄSSIG HOHER LAUTSTÄRKE KANN ZU EINER BESCHÄDIGUNG DES GEHÖRS FÜHREN.

ZIEHEN SIE BEI RAUCHENTWICKLUNG, UNGEWÖHNLICHER GERUCHSBILDUNG ODER AUFFALLENDEN GERÄUSCHEN DEN NETZSTECKER AUS DER NETZSTECKDOSE/DAS ETHERNETKABEL. TRENNEN SIE DAS ETHERNET-KABEL. ES BESTEHT DIE GEFAHR VON FEUER ODER ELEKTRISCHEM SCHLAG. STELLEN SIE SICHER, DASS ES KEINE RAUCHENTWICKLUNG MEHR GIBT UND WENDEN SIE SICH AN DEN ZUSTÄNDIGEN PANASONIC FACHHÄNDLER.

WICHTIGER HINWEIS:

• Bei Netzausfall funktioniert das IP-SYSTEM ggf. nicht. Halten Sie an abgesetzten Standorten für die Verwendung im Notfall ein nicht von der lokalen Stromversorgung abhängiges Telefon bereit.
• Weitere Informationen zur Einrichtung des Netzwerks für das IP-SYSTEM, wie z.B. Informationen zu IP-Adressen, finden Sie im Installationshandbuch zur Panasonic TK-Anlage.
• Wenn auf dem Display eine Fehlermeldung angezeigt wird, wenden Sie sich an Ihren Fachhändler oder Netzwerkadministrator. Die Firmware des KX-NT321 ist urheberrechtlich geschützt und durch internationale Abkommen sowie jedes andere geltende Recht geschützt. Sie darf nicht zurückentwickelt, dekompiliert oder disassembliert werden.

Wichtige Informationen

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich bitte an Ihren Händler oder Lieferanten für genauere Informationen.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Wichtige Informationen

Dieses Produkt ist ausschließlich für den Anschluss an eine Panasonic

TK-Anlage vorgesehen.

Hiermit erklärt Panasonic Communications Company (U.K.) Ltd., dass dieses Gerät den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG (R&TTE) entspricht.

Die Konformitätserklärungen zu den in diesem Handbuch beschriebenen Produkten von Panasonic können unter folgender Adresse heruntergeladen werden:

http://www.doc.panasonic.de

Kontakt zum autorisierten Fachhändler: Panasonic Testing Centre Panasonic Marketing Europe GmbH

Dänische Funktionen

Zubehör (mitgeliefert)

Funktionsliste

Bedeutung der Symbole

Flexible BY-Tasten = Ruf (BY) Ruf an = Funktionsnummer = Sprache

Bestätigungston

Bestätigungston

So führen Sie einen Anruf durch

Funktionsliste

152

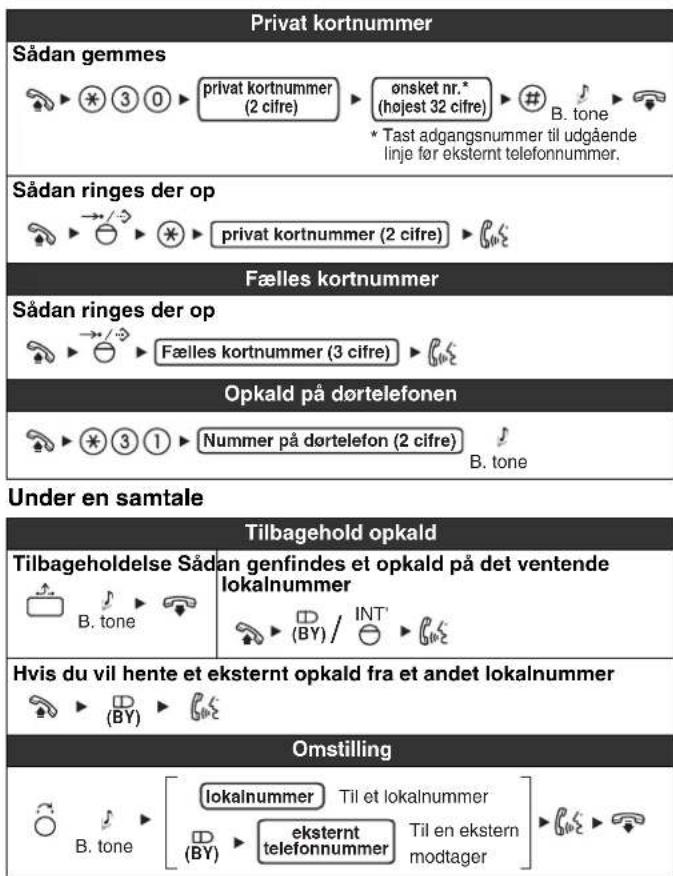

Liste over Funktioner

Nyttige Funktioner

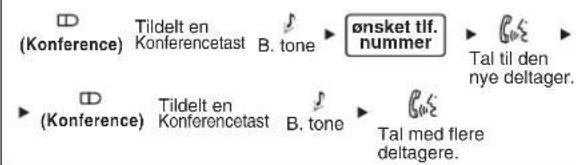

Samtale med flere deltagere: Sådan tilføjes andre deltagere under en samtale (dvs. konference)

Sådan forlades en konference

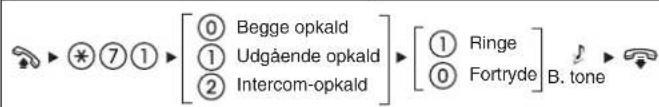

Tilpasning af telefonen efter dine behov

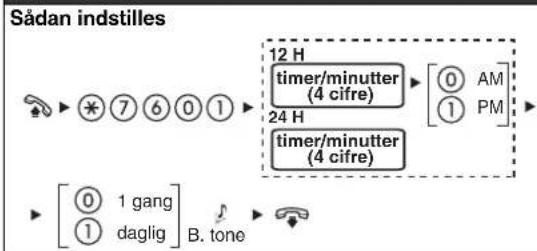

Vil du deltage? Tidsindstillet påmindelse

Sådan annulleres, sådan stoppes eller

153

Liste over Funktioner

Liste over Funktioner
