KÄYTTÖOHJE KXNT321 PANASONIC

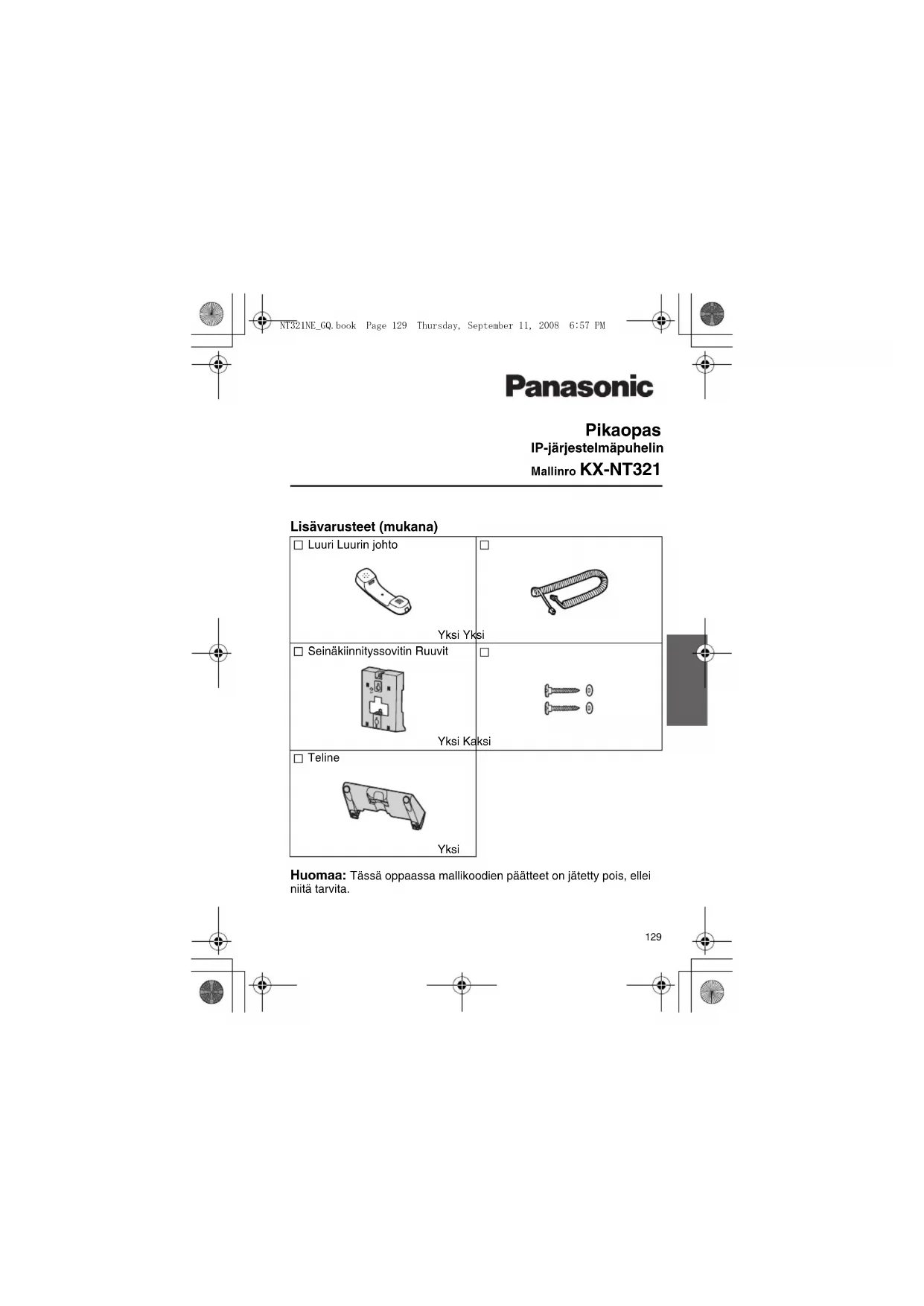

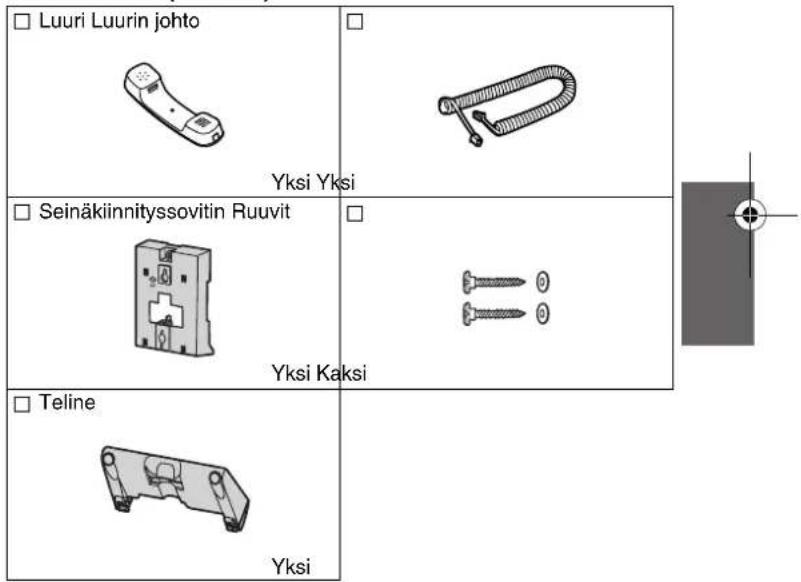

Lisävarusteet (mukana)

Tässä oppaassa mallikoodien päätteet on jätetty pois, ellei

Seinäkiinnityssovitin Ruuvit

IP-järjestelmäpuhelin

NT321NE_GQ.book Page 129 Thursday, September 11, 2008 6:57 PMPainikkeet ja näyttö

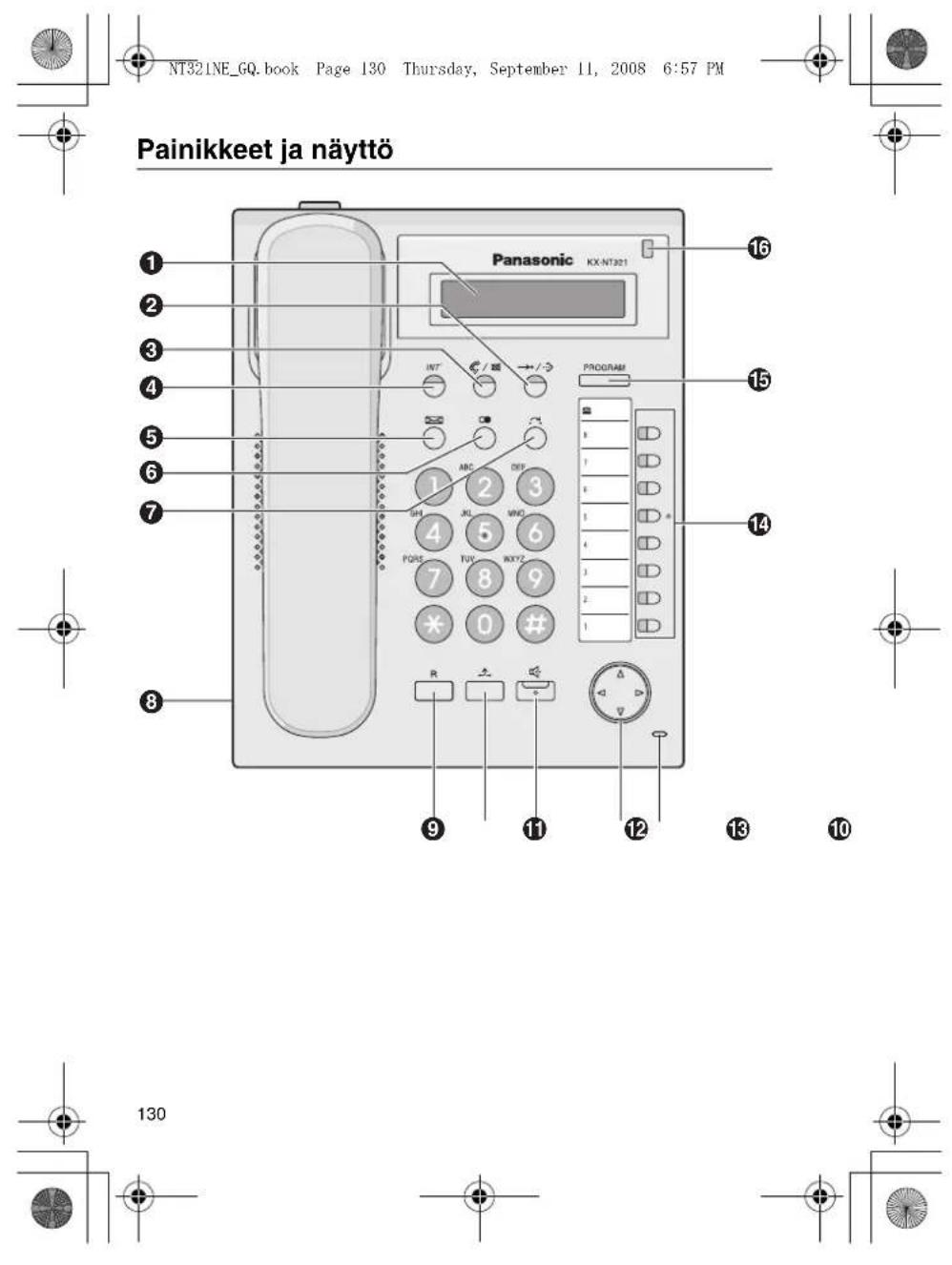

Pa inik keet ja näyttö

IKLMJ O P N A G H E F B D C NT321NE_GQ.book Page 130 Thursday, September 11, 2008 6:57 PMPainikkeet ja näyttö

A Nestekidenäyttö (LCD)

B AUTOMAATTIVALINTA/

TALLENNUS: Käytetään

ohjelmoinnin muutosten

C AUTOMAATTIVASTAUS/

painikkeella vastataan

mykistetään mikrofoni/luurin

mikrofoni keskustelun

D SISÄPUHELU: Käytetään

sisäpuhelujen soittoon ja

E VIESTI: Käytetään Viesti

odottaa -ilmoituksen

takaisinsoittoon Viesti

odottaa -ilmoituksen

jättäneelle osapuolelle.

Käytetään viimeksi valitun

G SIIRTO: Käytetään puhelun

siirtoon jollekin toiselle

H Sankaluurin liitin

I FLASH (R): Käytetään

keskeyttämiseen ja toiselle

osapuolelle soittamiseen

J PITO: Käytetään puhelun

asettamiseen pitoon.

kaiutintoiminnoissa.

L Navigointipainike:

äänenvoimakkuuden ja

säätämiseen ja valintojen

M Mikrofoni: Käytetään

kaiutinkeskusteluun.

painikkeet: Käytetään

ulkolinjan varaamiseen tai

näppäimelle määritettyyn

O OHJELMOINTI: Käytetään

siirtymiseen ja siitä

P Viesti/soittokello-valo:

Lamppu vilkkuu punaisena

sisääntulevan puhelun

aikana. Jos joku on jättänyt

sinulle viestin, valo palaa

NT321NE_GQ.book Page 131 Thursday, September 11, 2008 6:57 PMAsetukset

Jos kuulet oman äänesi luurin tai sankaluurin kautta, pienennä

Soittoäänet 09-30 ovat samat kuin soittoääni 01.

Käytettäessä luuria tai

Luurin ollessa alhaalla tai

Luurin ollessa alhaalla:

PROGRAM PROGRAM *2 NT321NE_GQ.book Page 132 Thursday, September 11, 2008 6:57 PMOminaisuudet

133 Ominaisuude t Kuvakkeiden selitykset

= Ohjelmoitavat KJ-painikkeet = Luurin nosto

= Luurin lasku = Toimintonumero = Puhu

Puheluiden soittaminen

(enintään 32 numeroa)

ennen ulkoista puhelinnumeroa.

Henkilökohtainen lyhytvalinta

Järjestelmän lyhytvalinta

Pito Poiminta alaliittymästä, josta puhelu laitettiin

Ulkopuhelun poiminta toisesta alaliittymästä

Anna ulkolinjan valintanumero

ennen ulkoista puhelinnumeroa.

henkilökohtainen lyhytvalinta numero (2 numeroa)

järjestelmän lyhytvalintanumero (3 numeroa)

ovipuhelimen numero (2 numeroa)

Hyödyllisiä toimintoja

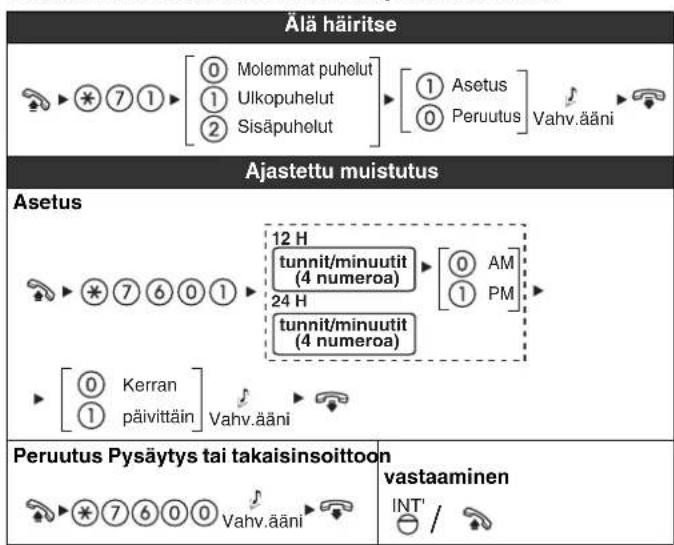

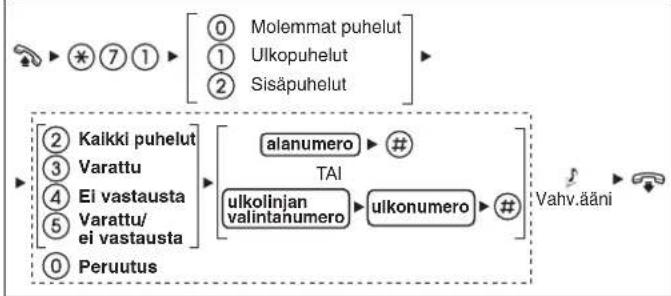

Puhelimen asettaminen omien tarpeiden mukaan

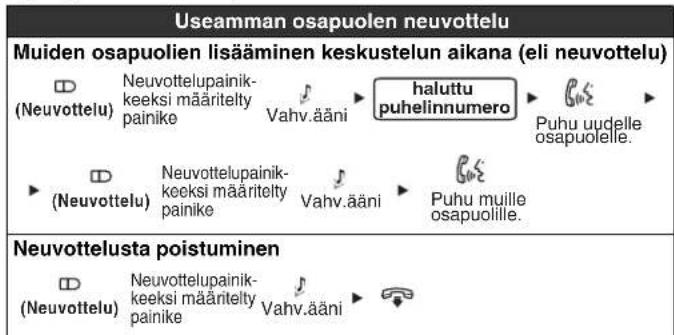

Useamman osapuolen neuvottelu

Muiden osapuolien lisääminen keskustelun aikana (eli neuvottelu)

Neuvottelusta poistuminen

Peruutus Pysäytys tai takaisinsoittoon

vastaaminen haluttu puhelinnumero Puhu uudelle

osapuolelle. Puhu muilleosapuolille.Vahv.ääniVahv.ääniNeuvottelupainik- keeksi määriteltypainike(Neuvottelu)Neuvottelupainik- keeksi m ää riteltypainike(Neuvottelu)Neuvottelupainik- keeksi m ää riteltypainike(Neuvottelu)Vahv.ääniMolemmat puhelutUlkopuhelutSisäpuhelutAsetusPeruutusVahv.ääni

12 H tunnit/minuutit (4 numeroa)tunnit/minuutit (4 numeroa)KerranpäivittäinVahv.ääniVahv.ääni / INT'NT321NE_GQ.book Page 135 Thursday, September 11, 2008 6:57 PMOminaisuudet

Ennen kuin lähdet paikaltasi

Puhepostin käyttäminen

Viestin kuunteleminen

* Jos sinulla ei ole salasanaa, voit

ohittaa viimeisen vaiheen.

Jonkun toisen alanumerosta

* Jos sinulla ei ole salasanaa, voit

ohittaa viimeisen vaiheen.

TAI Puhepostijärjestelmän

Postilaatikon hallinta

Automaattinen palvelija

Tarkista postilaatikon

Automaattinen palvelija

Postilaatikon hallinta

Puhepostijärjestelmän

postilaatikon numero

• Järjestelmän myyjältä tai verkon ylläpitäjältä saat lisätietoja

• Ohjelmoitavat ulkolinjapainikkeet (KJ) voidaan määrittää

toimintopainikkeiksi.

• Ohjauspaneelin/painikkeiden nimet ja kuvaukset; kohta "Painikkeet ja

Poistu Puhepostijärjestelmän alanumero

Jonkun toisen alanumerosta

* Jos sinulla ei ole salasanaa, voit ohittaa viimeisen vaiheen.

Anna haluamasi postilaatikon numero

Viestin lähettäminen heti

Viestin toimitusajan määrittäminen

postilaatikon numero

* NT321NE_GQ.book Page 137 Thursday, September 11, 2008 6:57 PMKytkentä

138 Kytkentä Tietokoneeseen/Kytkevään keskittimeen

• Käytä suoraa Ethernet-kaapelia (vähintään CAT 5) (lisävaruste),

jonka läpimitta on enintään 6.5 mm.

• Lisätietoja tietokoneeseen kytkemisestä on puhelinjärjestelmän

• Käytä Panasonic-verkkomuuntajaa KX-A239CE (PQLV206CE).

• Laitteen virta katkaistaan verkkomuuntajasta. Varmista, että

pistorasia on laitteen lähellä helppopääsyisessä paikassa.

Ethernet-kaapeleita valittaessa

• Käytä joustavia, korkealaatuisia kaapeleita (ilman

jännityksen poistoa). Älä käytä kaapeleita, joiden pinta

saattaa repeytyä tai haljeta taivutettaessa.

Kaapeleita kytkettäessä

• Varmista, että Ethernet-kaapelit ja verkkomuuntajan johto

on kiinnitetty, jotta liittimet eivät vaurioidu.

• Kaapelit voidaan reitittää ylöspäin yksikön takapuolella

olevien kaapelinkiinnittimien läpi.

Sankaluuria ja verkkomuuntajaa kytkettäessä

• Kierrä sankaluurin johto ja verkkomuuntajan johto koukun

ympärille, jotta liitin ei vaurioidu.

Kytkevään keskittimeen.

NT321NE_GQ.book Page 138 Thursday, September 11, 2008 6:57 PMTelinekäyttö

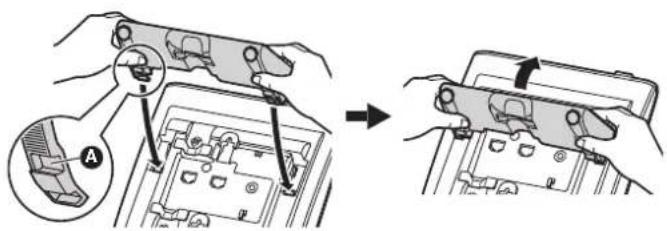

139 Telinekä yttö Telineen kiinnitys

Aseta telineen ulokkeet ( ) yksikössä oleviin koukkuihin. Paina

telinettä varovasti kuvan osoittamaan suuntaan, kunnes se

lukittuu paikalleen. Teline asennetaan yläasentoon.

Pitele telineestä kaksin käsin.

Käännä telinettä varovasti kuvan osoittamaan suuntaan, kunnes

Varmista telinettä käyttäessäsi, että kaapelit on kiinnitetty kuvan

A A NT321NE_GQ.book Page 139 Thursday, September 11, 2008 6:57 PMTelinekäyttö

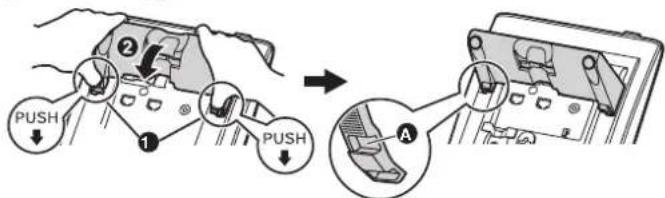

Säätö yläasennosta ala-asentoon

Pitele telineestä kaksin käsin kuvan mukaisesti ja käännä

telinettä kuvan osoittamaan suuntaan, kunnes se lukittuu ala-

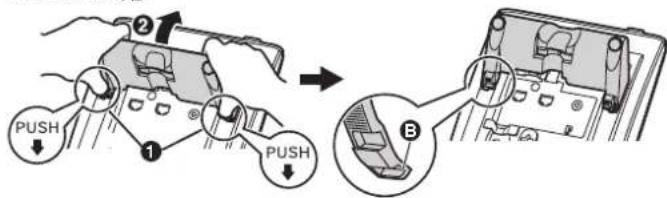

Säätö ala-asennosta yläasentoon

Pitele telineestä kaksin käsin kuvan mukaisesti ja käännä

telinettä kuvan osoittamaan suuntaan, kunnes se lukittuu

NT321NE_GQ.book Page 140 Thursday, September 11, 2008 6:57 PMKiinnittäminen seinään

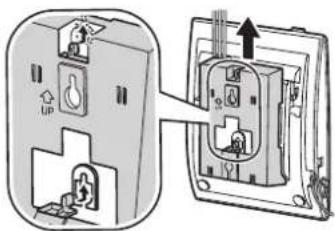

141 Kiinnittäminen seinään 1.

Poista teline, jos se on kiinnitetty. Lisätietoja telineen

poistamisesta; katso sivu 139.

seinäkiinnityssovitin kuvan

seinäkiinnityssovitin purista

kaapeleita. Vetäessäsi

seinäkiinnityssovittimen

aukon kautta, että kaapelit

eivät jää puristuksiin.

seinäkiinnityssovitinta

lukittuu paikalleen.

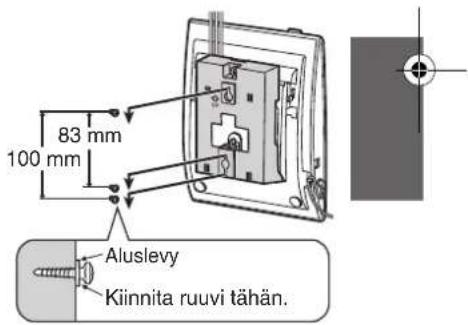

3. Asenna kaksi ruuvia

seinään joko 83 mm:n tai

100 mm:n etäisyydelle

toisistaan ja kiinnitä laite

• Seinäkiinnityskaavain;

kiinnitysseinä kestää

laitteen painon (noin

• Varmista, että kaapelit on

sitä ei enää käytetä.

Kiinnita ruuvi tähän.

NT321NE_GQ.book Page 141 Thursday, September 11, 2008 6:57 PMKiinnittäminen seinään

Luurin koukun lukitseminen

Vedä luurin koukkua alaspäin, kunnes se

lukittuu paikalleen. Näin luuri ei pääse

liukumaan pidikkeestä, kun yksikkö on

kiinnitetty seinään tai asetettu jyrkkään

kulmaan. Jos haluat laskea luurin väliaikaisesti

puhelun aikana, laske se laitteen yläreunaan,

KX-NT321 IP-järjestelmäpuhelinta käytettäessä on syytä

noudattaa seuraavia ohjeita.

• Jos puhelimen toiminnassa ilmenee ongelmia, irrota se Ethernet-

kaapelista ja kytke hetken päästä takaisin.

• Jos puhelimella soitettaessa ilmenee ongelmia, irrota se Ethernet-

kaapelista ja kytke sen tilalle toimiva IP-järjestelmäpuhelin. Jos

toimivan IP-järjestelmäpuhelimen toiminnassa ei ilmene ongelmia,

vie viallinen puhelin korjattavaksi Panasonicin valtuuttamaan

huoltoliikkeeseen. Jos myös toimivan IP-järjestelmäpuhelimen

toiminnassa ilmenee ongelmia, tarkista puhelinjärjestelmä ja

• Pyyhi laite pehmeällä liinalla. Älä käytä laitteen puhdistukseen

hankausjauheita tai voimakkaita kemikaaleja, kuten

puhdistusbensiiniä tai vastaavaa.

• Käytä vain oikeaa Panasonic-luuria.

• Älä pura laitetta. Tämä saattaa aiheuttaa sähköiskun vaaran. Laitteen

saa purkaa ja korjata vain asiantunteva huoltoteknikko.

• Jos laitteessa ilmenee vika, joka mahdollistaa pääsyn sen sisäosiin,

irrota välittömästi kaapeli tai johdot. Jos IP-järjestelmäpuhelin saa

virtansa verkosta (Power-over-Ethernet), irrota Ethernet-kaapeli.

Muutoin irrota virtajohto. Vie laite korjattavaksi valtuutettuun

• Älä koskaan työnnä johtoja, piikkejä tms. Puhelimen

tuuletusaukkoihin tai muihin reikiin.

Noudata huolellisesti alla lueteltuja turvallisuusohjeita.

1) Laitteen saa kytkeä vain pikaoppaassa mainittuun tai laitteeseen

merkittyyn virtalähteeseen.

2) Jos laitetta ei käytetä pitkään aikaan, virtajohto tulisi irrottaa

pistorasiasta. Jos käytössä on Power-over-Ethernet, irrota Ethernet-

1) Älä käytä laitetta veden läheisyydessä, kuten kylpyammeen,

pesualtaan tai lavuaarin lähettyvillä. Vältä myös käyttämästä laitetta

2) Älä aseta laitetta lämmityslaitteiden äläkä sähkökohinaa kehittävien

laitteiden, kuten loistelamppujen, moottorien tai televisioiden

lähettyville. Tällaiset häiriölähteet saattavat häiritä laitteen

toimintaa. Laitetta ei saa myöskään sijoittaa tiloihin, joiden lämpötila

on alle 5 °C tai yli 40 °C.

NT321NE_GQ.book Page 143 Thursday, September 11, 2008 6:57 PMTärkeää tietoa

1) Älä aseta laitteen päälle painavia esineitä.

2) Laitteen päälle ei saa pudottaa esineitä tai läikyttää nesteitä. Pidä

laite savulta, pölyltä, kosteudelta, tärinältä, iskuilta ja suoralta

auringonvalolta suojattuna.

3) Sijoita laite tasaiselle alustalle.

• IP-järjestelmäpuhelin ei välttämättä toimi sähkökatkoksen aikana.

Varmista, että syrjäisissä paikoissa on käytettävissä toinen,

sähköverkon toiminnasta riippumaton puhelin hätätilanteiden varalta.

• Lisätietoja IP-järjestelmäpuhelimen verkkoasetuksista, kuten IP-

osoitteista, on Panasonicin puhelinjärjestelmän asennusohjeessa.

• Jos näyttöön tulee virheilmoitus, ota yhteys järjestelmän myyjään tai

verkon ylläpitäjään.

• KX-NT321-puhelimen laiteohjelmistoa suojaavat tekijänoikeuslait,

kansainväliset sopimukset ja muut soveltuvat lait. Sitä ei saa purkaa,

koodata auki tai takaisinkääntää.

NT321NE_GQ.book Page 144 Thursday, September 11, 2008 6:57 PMTärkeää tietoa

Tietoja vanhojen laitteiden ja käytettyjen paristojen

keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin

liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö-

ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa

tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen

käsittely, talteen ottaminen ja kierrätys edellyttävät niiden

viemistä tarjolla oleviin keräyspisteisiin kansallisten

määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC

Kun hävität tuotteet ja paristot asianmukaisesti, autat

säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään

ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia,

joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä

vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi

lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja

Tuotteiden epäasianmukaisesta hävittämisestä saattaa

seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä

saat jälleenmyyjältä tai tavarantoimittajalta.

Tietoja hävittämisestä Euroopan unionin

Nämä merkinnät ovat voimassa ainoastaan Euroopan

unionin alueella. Ota yhteys paikallisiin viranomaisiin tai

jälleenmyyjään saadaksesi tietoja oikeasta

jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi

esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen

merkinnän kanssa. Siinä tapauksessa merkki noudattaa

kyseistä kemikaalia koskevan direktiivin vaatimuksia.

NT321NE_GQ.book Page 145 Thursday, September 11, 2008 6:57 PMTärkeää tietoa

Tämä tuote on tarkoitettu kytkettäväksi vain Panasonic-

puhelinjärjestelmään.

Panasonic Communications Company (U.K.) Ltd. ilmoittaa, että tämä

laite täyttää radio- ja telepäätelaitedirektiivin (R&TTE) 1999/5/EC

olennaiset vaatimukset ja muut asiaankuuluvat ehdot.

Tässä käyttöoppaassa kuvattujen Panasonic-tuotteiden

vaatimustenmukaisuusvakuutukset ovat ladattavissa osoitteessa:

http://www.doc.panasonic.de

Valtuutetun edustajan yhteystiedot:
