MANUAL DE UTILIZADOR Babytalker 2500 TOPCOM

PT As características descritas neste manual são publicadas sob reserva de modificação.

Obrigado por adquirir o Babytalker 2500. Este Babyphone com comunicação digital garante permite-lhe ouvir o seu bebé claramente sem qualquer ruído ou interferência que o distraiam.

2 Instruções de Segurança

ATENÇÃO:

• Este monitor do bebé cumpre todas as normas relevantes sobre campos electromagnéticos e é, se manuseado conforme descrito no guia do utilizador, de utilização segura. Assim, leia sempre as instruções no guia do utilizador antes de usar o dispositivo.
• A montagem deve ser realizada por um adulto. Mantenha as peças pequenas afastadas das crianças.
• Este produto não é um brinquedo. Não deixe que as crianças brinquem com ele.
• Este monitor do bebé não substitui a supervisão por parte de um adulto responsável.
• Conserve este Manual de Utilizador para referência futura.
• Não coloque a unidade do bebé ou os cabos dentro do berço ou ao alcance dos braços do bebé (pelo menos 1 metro de distância).
• Fixe sempre os cabos fora do alcance do bebé.
• Não cubra o monitor do bebé com toalhas ou cobertores.
• Nunca use extensões com os transformadores CA fornecidos.
• Teste o monitor antes de o usar. Familiarize-se com a funcionalidade.
• Não use o monitor perto de água.
• Não instale o monitor sobre fontes de calor.
• Utilize apenas os carregadores e transformadores fornecidos. Não utilize outros carregadores ou transformadores, pois poderá danificar o dispositivo e as pilhas.
• Coloque apenas pilhas do mesmo tipo. Nunca utilize pilhas normais não recarregáveis na unidade do adulto. Coloque as pilhas ligadas aos pólos correctos (tal como indicado no compartimento das pilhas).
• Não toque no carregador nem nos contactos da ficha com objectos afiados ou metálicos.

3 Descrição

3.1 Unidade do Adulto (Ilustração A e B)

1. LEDs indicadores de volume
2. Botão On/Off (Ligar/Desligar)
3. Prima o botão para falar (Falar ao bebé)
4. Botão confirmar √
5. Altifalante
6. Carregador de mesa para bateria
7. LED do Carregador
8. Botão de Menu

1. LED indicador de ligação

2. Botão Diminuir o volume

3. Botão Aumentar o volume

4. Visor

5. Clipe de Cinto

6. Parafuso da tampa do compartimento das pilhas

7. Tampa do compartimento das pilhas

3.2 Unidade do bebé (Ilustrações C e D)

1. Botão de Luz de presença
2. Botão On/Off (Ligar/Desligar)
3. Botão Paging
4. LED de potência
5. Botão Tocar
6. Botão Melodia

7. Microfone

8. Botão Diminuir o volume

9. Botão Aumentar o volume
10. Luz de presença
11. Pega para pendurar
12. Parafuso da tampa do compartimento das pilhas
13. Tampa do compartimento das pilhas
14. Conector para transformador de corrente

4 Como começar

4.1 Instalação das pilhas na unidade do bebé

A unidade do bebé pode ser usada com 3 pilhas AA (recomendam-se pilhas alcalinas) ou ligada a uma tomada de corrente doméstica CA. A unidade do bebé não tem função de carregamento!

Recomenda-se a colocação de pilhas. Em caso de falha de corrente, funcionarão como reserva automática.

1. Com uma chave-de-parafusos, rode em 90° o parafuso na tampa do compartimento das pilhas (27), na parte de trás da unidade do adulto, contra o sentido dos ponteiros do relógio. Retire a tampa do compartimento das pilhas (28). Não tente rodar o parafuso para além da posição ‘open’ (aberto).
2. Coloque 3 pilhas alcalinas 'AA', respeitando a polaridade tal como indicado.
3. Feche o compartimento das pilhas.
4. Prima o botão (17). O LED de potência (19) acende.
5. Prima o botão (17) durante alguns segundos para desligar a unidade do bebé.

Quando as pilhas estiverem quase gastas, o LED de potência (19) pisca.

Não misture pilhas velhas com novas.

Mantenha as pilhas afastadas de crianças pequenas

Não provoque curtos-circuitos nem elimine queimando.

Retire as pilhas se não pretender utilizar o dispositivo durante um longo período de tempo.

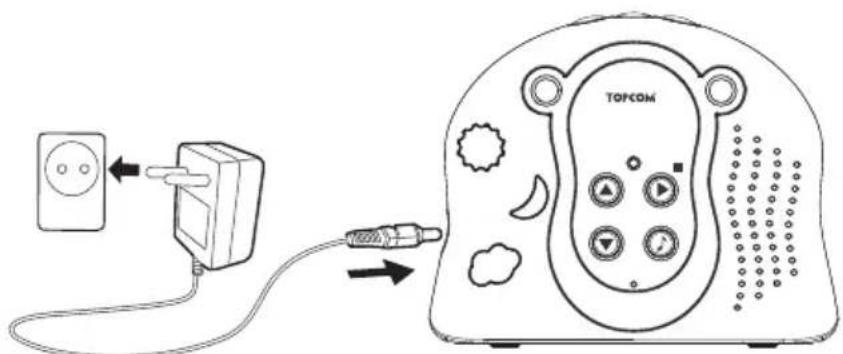

4.2 Fonte de alimentação da unidade do bebé

1. Ligue a tomada pequena do transformador CA ao conector de corrente da unidade do bebé e a outra extremidade do cabo do transformador à tomada eléctrica (230V/50Hz). Use apenas o transformador fornecido (6V CC / 300mA)

2. Prima o botão (17). O LED de potência acende.

3. Prima o botão (17) durante alguns segundos para desligar a unidade do bebé.

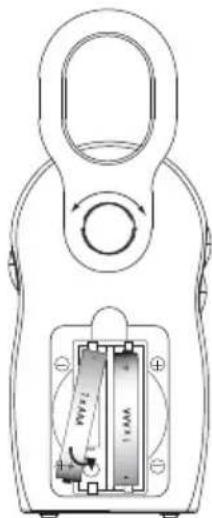

4.3 Instalação das pilhas na unidade do adulto

1. Retire o clipe do cinto para cima.
2. Com uma chave-de-parafusos, rode em 90° o parafuso na tampa do compartimento das pilhas (14), na parte de trás da unidade do adulto, contra o sentido dos ponteiros do relógio. Retire a tampa do compartimento das pilhas (15). Não tente rodar o parafuso para além da posição ‘open’ (aberto).
3. Instale as 2 pilhas ‘AAA’ recarregáveis fornecidas, respeitando a polaridade, tal como se mostra.

Não instale pilhas alcalinas!

1. Feche o compartimento das pilhas.
2. Prima o botão (2). O visor LCD (12) acende.
3. Prima o botão ② durante alguns segundos para desligar a unidade do adulto.

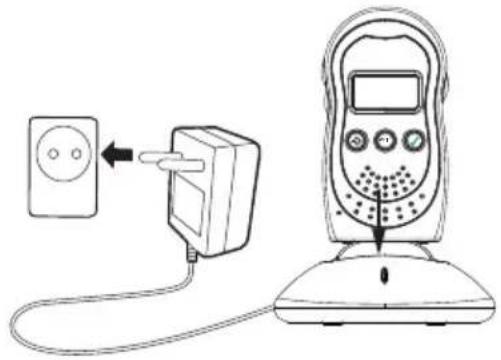

4.4 Fonte de alimentação da unidade do adulto

1. Ligue o cabo do transformador à tomada de corrente eléctrica (230V/50Hz).

Use apenas o transformador fornecido (6V CC / 200mA)

1. Coloque a Unidade do Adulto no carregador. Acende-se a luz vermelha (7) que indica que a unidade se encontra em carregamento.

2. Demora cerca de 13 horas a carregar a unidade.

3. Prima o botão (2). O visor LCD (12) acende.

4. Prima o botão (2) durante alguns segundos para desligar a unidade do adulto.

Não coloque a unidade do bebé ou os cabos dentro do berço ou ao alcance dos braços do bebé (pelo menos 1 metro de distância).

Quando usar o Babytalker pela primeira vez, recomenda-se que teste a ligação.

• Instale a unidade do adulto na mesma sala que a unidade do bebé, mas com pelo menos 1 metro de distância entre as 2 unidades.
• Quando ambas as unidades estiverem ligadas, a unidade do adulto irá procurar a unidade do bebé.
• O LED verde de ligação (9) na Unidade do Adulto irá piscar a comunicação estar estabelecida. Assim que a ligação estiver estabelecida, o LED ficará aceso continuamente.
• A voz capturada pelo microfone será audível na unidade do adulto.
• O nível de voz detectado é representado pelos LEDs na parte de cima da unidade do adulto.
• Quando a voz tiver alcançado o nível máximo, ouve-se um sinal sonoro (bip).
• Quando a ligação estiver estabelecida, mova a unidade do adulto para a sala de monitorização, mas mantendo o alcance de cobertura.
• Se não houver ligação, soará um sinal de alerta (bip duplo) (aviso de fora de cobertura) e o LED verde da ligação ficará a piscar.
• Aproxime a unidade do adulto até a ligação ser restabelecida.

4.6 Paging

Se perder a unidade do adulto, pode encontrá-la premido o botão na unidade do bebé durante 2 segundos.

A unidade do adulto emite um tom de aviso agudo durante 30 segundos, para que seja mais fácil encontrá-la.

- Prima brevemente (2) para terminar o som.

5 Utilizar o Babytalker 2500

5.1 Ajustar o volume

5.1.1 Unidade do adulto

Existem 5 níveis de volume na unidade do adulto.

• Prima (11) para aumentar o nível de volume.
• Prima (10) para diminuir o nível de volume.
• Quando 'OFF' é apresentado, o choro do bebé apenas será visível através dos LEDs na parte cima da unidade.

5.1.2 Unidade do bebé

• Prima (24) para aumentar o nível de volume.
• Prima (23) para diminuir o nível de volume.

O volume da unidade do bebé actua sobre o modo 'falar ao bebé' e sobre o volume de som quando as melodias são tocadas.

5.2 Falar ao bebé

Com o Babytalker 2500, é possível falar ao bebé.

- Prima e mantenha premido (3), na unidade do adulto, para falar ao seu bebé.

- Solte o botão para interromper a transmissão.

Familiarize o seu bebé com a função 'falar ao bebé'. Se o bebé não estiver familiarizado, poderá assustar-se.

5.3 Operação do menu

• Prima (8) na unidade do adulto para entrar no menu.
• Prima (11) ou (10) para se deslocar no menu.
• Prima (4) para seleccionar a configuração pretendida.
• Prima (8) para sair da configuração.

5.4 Idioma no visor

• Prima (8) na unidade do adulto, é apresentado ‘Luz nocturna’.
• Prima (11) para seleccionar 'Idioma'.
• Prima (4). É apresentado o idioma actual.
• Prima (11) ou (10) para seleccionar o idioma pretendido.
• Prima(√) (4).
• Prima (8) para sair do menu.

5.5 Luz de presença

5.5.1 Activação remota:

• Prima (8) na unidade do adulto, é apresentado ‘Luz nocturna’.
• Prima (4). 'É apresentado Ligar?'.
• Prima de novo (4) para activar a luz de presença na unidade do bebé.
• Prima (8) para sair do menu.

- Para desactivar remotamente a luz de presença, siga as mesmas instruções, mas seleccione ‘Desligar?’.

5.5.2 Activação local:

Prima (16) na unidade do bebé para ligar ou desligar a luz de presença.

5.6 Melodia

É possível tocar 5 melodias na unidade do bebé.

5.6.1 Activação remota:

• Prima (8) na unidade do adulto, é apresentado ‘Luz nocturna’.
• Prima (11) até que ‘Melodia’ seja apresentado.
• Prima √ (4). É apresentado 'Tocar'.
• Prima (11) para seleccionar 'Selec. Nova'.
• Prima √ (4).
• Prima (11) para seleccionar a melodia pretendida ou seleccione 'Tocar todas' para tocar todas as melodias sequencialmente.
• Prima (8) para sair da configuração da melodia.
• Seleccione ‘Tocar’ e prima √ (4) para iniciar a melodia.
• Para desactivar remotamente a luz de presença, siga as mesmas instruções, mas seleccione ‘Parar’.

O nível do volume da melodia tocada apenas pode ser ajustado na unidade do bebé. A unidade do bebé irá utilizar o nível de volume definido.

Se premir (3) na unidade do adulto, a melodia irá parar automaticamente.

5.6.2 Activação local:

- Prima (20) na unidade do bebé. A melodia correntemente seleccionada iniciada.

- Prima (24) para aumentar o nível de volume ou (23) para diminuir o nível de volume.

- Prima (2) para parar a melodia

5.7 Temperatura

No modo de espera, a temperatura da unidade do bebé é apresentada na unidade do adulto.

5.7.1 Intervalo de temperatura

O visor irá indicar quando a temperatura do quarto do bebé tiver excedido o nível superior ou o nível inferior definido.

• Prima (8) na unidade do adulto, é apresentado ‘Luz nocturna’.
• Prima (11) até que ‘Temperatura’ seja apresentado.
• Prima √ (4). É apresentado 'Def. Gama'.
• Prima(√) (4).
• Prima (11) ou (10) para seleccionar limite superior pretendido (máx. 26)
• Prima(√) (4).
• Prima (11) ou (10) para seleccionar limite inferior pretendido (mín 14°C).
• Prima (8) para sair da configuração da gama de temperaturas.

Sempre que os limites são ultrapassados, o visor irá apresentar ‘Alto’ ou ‘Baixo’ e a temperatura irá piscar.

5.7.2 Alerta de temperatura

Sempre que os limites de temperatura sejam excedidos, pode ser alertado através de será emitido um alerta sonoro (bip duplo).

• Prima (8) na unidade do adulto, é apresentado ‘Luz nocturna’.
• Prima (11) até que ‘Temperatura’ seja apresentado.
• Prima ^✓ (4).
• Prima (11) até que ‘Alerta temp.’ seja apresentado.
• Prima (4). É apresentado 'Ligar?'.
• Prima (4) para activar o alerta de temperatura.
• Prima (11) ou (10) para seleccionar o volume desejado.
• Prima (4) para validar.
• Prima (8) para sair do menu.

Para desactivar o alerta de temperatura, siga as mesmas instruções, mas seleccione 'Desligar?'.

• Prima (8) na unidade do adulto, é apresentado ‘Luz nocturna’.
• Prima (11) até que ‘Temperatura’ seja apresentado.
• Prima(4).
• Prima (11) até que seja apresentado 'Temp °F?'
• Prima (4) para validar.
• Prima (8) para sair do menu.

Para configurar a unidade para °C, siga as mesmas instruções, mas seleccione 'Temp °C?'.

5.8 Sensibilidade para VOX

O nível da detecção de voz (VOX) a partir do Monitor do Bebé pode ser alterado. Se o bebé faz pouco barulho ao dormir, o nível de sensibilidade pode ser aumentado para que o menor sinal possa ser detectado e transmitido para a unidade do adulto.

• Prima (8) na unidade do adulto, é apresentado ‘Luz nocturna’.
• Prima (1) até que ‘Sensibilid.’ seja apresentado.
• Prima (4) para validar.
• Prima (11) ou (10) para seleccionar o nível de sensibilidade VOX pretendido.
• Prima (4) para validar.
• Prima (8) para sair do menu.

5.9 Alerta sonoro

O nível de detecção da voz do bebé é indicado pelo número de LEDs indicadores de volume (1) no cimo do visor.

Apenas quando o volume da unidade do adulto está definido para ‘Desligar’, um bip pode informar quando o nível de voz atingiu a zona do LED vermelho.

• Prima (8) na unidade do adulto, é apresentado ‘Luz nocturna’.
• Prima (11) até que seja apresentado ‘Alerta som’.
• Prima (4). É apresentado 'Ligar?'.
• Prima (4) para validar.
• Prima (11) ou (10) para seleccionar o nível de som do bip de alerta.
• Prima (4) para validar.
• Prima (8) para sair do menu.

Para desactivar o alerta de som, siga as mesmas instruções, mas seleccione 'Desligar?'.

6 Registo

Quando as luzes de presença da unidade do bebé piscam e/ou não é possível estabelecer comunicação entre a unidade do bebé e a unidade do adulto (o LED verde de ligação da unidade do adulto fica intermitente), é necessário registar a unidade do adulto na unidade do bebé.

6.1 Registo

• Quando a unidade do bebé se encontra em estado desligado, prima e mantenha premido o botão On/Off (Ligar/Desligar), ao mesmo tempo que liga o adaptador de corrente.
• A unidade do bebé liga-se e entra em modo de registo.
• Solte o botão de Ligar/Desligar. No modo de registo da unidade do bebé, a luz de presença pisca durante 60 segundos.
• No modo de registo, prima e mantenha premido o botão On/Off (Ligar/Desligar) na unidade do adulto, ao mesmo tempo que coloca pilhas carregadas.
• A unidade do adulto liga-se e 3 LED vermelhos, indicadores de volume, ficam intermitentes.
• Caso o registo seja bem sucedido, a luz de presença da unidade do bebé pára de piscar e a unidade sai do modo de registo.
• Os 3 LED vermelhos indicadores de volume da unidade do adulto apagam-se e a unidade sai do modo de registo enquanto emite um som de confirmação (1 apito longo).
• Caso o registo não seja bem sucedido, ou o tempo disponível para o registo se tenha esgotado, a luz de presença da unidade do bebé pára de piscar e a unidade sai do modo de registo.
• Os 3 LED vermelhos indicadores de volume da unidade do adulto apagam-se e a unidade sai do modo de registo enquanto emite um som de erro (3 apitos curtos).
• Repita o procedimento.

Para verificar que a ligação entre a unidade do bebé e a unidade do adulto se encontra estabelecida:

- Prima o botão de localização (paging) na unidade do bebé durante 2 segundos.

• A unidade do adulto emite um apito alto durante 30 segundos.
• Prima brevemente qualquer botão sobre a unidade do adulto para terminar o som.

7 Eliminação do dispositivo (ambiente)

Quando o ciclo de vida do produto chega ao fim, não deve eliminar este produto juntamente com os resíduos domésticos. Deve levá-lo a um ponto de recolha de equipamentos eléctricos e electrónicos. O símbolo presente no produto, no manual do utilizador e/ou na caixa dá essa indicação.

Alguns dos materiais do produto podem ser reutilizados se os colocar num ponto de reciclagem. Ao reutilizar algumas das partes ou das matérias-primas dos produtos utilizados, contribui de forma importante para a protecção do meio ambiente.

Contacte as autoridades locais se necessitar de mais informações sobre os pontos de recolha existentes na sua área.

Elimine as pilhas de forma ecológica, de acordo com os regulamentos do seu país.

8 Limpeza

Limpe o Babytalker com um pano ligeiramente húmido ou com um pano anti-estático. Nunca utilize produtos de limpeza nem solventes abrasivos.

Este produto está em conformidade com os requisitos essenciais e outras determinações relevantes da directiva R&TTE.

A Declaração de Conformidade pode ser encontrada em:

http://www.topcom.net/cedeclarations.php

9 Especificações

Frequência

Fonte de alimentação

Pilhas

1.880 GHz a 1.900 Ghz

No exterior: até 300m

No interior: até 50m

Carregador da unidade do adulto: 6V / 200mA CC

Unidade do bebé: 6V / 300mA CC

Unidade do adulto: 2 pilhas recarregáveis 1,2 V x AAA

Unidade do bebé: 3 x pilhas alcalinas AA (sem função de carregamento)

10 Garantia da Topcom

As unidades Topcom têm um período de garantia de 24 meses. O período de garantia tem início no dia da aquisição da nova unidade. A garantia das pilhas está limitada a 6 meses após a compra. Consumíveis ou defeitos que causem um efeito negligenciável no funcionamento ou no valor do equipamento não são abrangidos.

A garantia tem de ser acompanhada pela apresentação de prova de compra original, na qual figurem a data de compra e o modelo da unidade.

10.2 Accionamento da garantia

Uma unidade com defeito tem de ser devolvida a um centro de serviços da Topcom juntamente com uma nota de compra válida.

Se a unidade tiver uma falha durante o período de garantia, a Topcom ou um centro de serviços oficialmente por ela designado procederá, de forma gratuita, à reparação de quaisquer defeitos originados por falhas do material ou no processo de fabrico.

A Topcom cumprirá livremente as suas obrigações respeitando a garantia, quer através da reparação quer através da troca das unidades com defeito ou de partes das mesmas. No caso de substituição, a cor e o modelo poderão ser diferentes da unidade adquirida originalmente. A data de aquisição original determinará o início do período de garantia. O período de garantia não é alargado se a unidade for trocada ou reparada pela Topcom ou por centros de serviços por ela designados.

10.3 Exclusões de garantia

Danos ou defeitos causados pelo tratamento ou funcionamento incorrectos e danos resultantes de utilização de peças não originais ou acessórios não recomendados pela Topcom não são abrangidos pela garantia.

Os telefones sem fios da Topcom são concebidos para funcionar apenas com pilhas recarregáveis. Os danos causados pela utilização de pilhas não recarregáveis não são abrangidos pela garantia.

A garantia não cobre danos causados por factores externos, como relâmpagos, água e fogo, nem quaisquer danos causados durante o transporte.

A garantia também não poderá ser accionada se o número de série existente nas unidades tiver sido alterado, removido ou se estiver ilegível.

Qualquer accionamento da garantia será inválido se a unidade tiver sido reparada, alterada ou modificada pelo comprador ou por centros de serviço não qualificados e não designados oficialmente pela Topcom.

1 Úvod
