MV 5 Premium - Aspirador Kärcher - Manual de utilização gratuito

Potência do motor	1 100 W
Potência de sucção equivalente	1 800 W
Volume do tanque	25 litros
Material do tanque	Aço inoxidável
Tipo de sucção	Água e poeira (multifuncional)
Peso sem acessórios	8,7 kg
Dimensões (C x L x A)	420 x 380 x 625 mm
Comprimento do cabo	5 m
Comprimento da mangueira flexível	2,2 m
Diâmetro da conexão de acessórios	35 mm
Tensão de alimentação	220-244 V / 50-60 Hz
Tipo de filtro	Filtro plissado plano com cassete removível
Referência do filtro plissado	2.863-005.0
Limpeza de filtro integrada	Sim
Função de sopro	Sim
Armazenamento de acessórios integrado	Sim
Proteção contra impactos	Sim
Posição de estacionamento	Sim

Perguntas frequentes - MV 5 Premium Kärcher

Pode-se aspirar água com o Kärcher MV 5 Premium?

Sim, o MV 5 Premium é um aspirador multifunções água e pó. O seu reservatório em aço inoxidável de 25 litros suporta a aspiração de líquidos sem risco de corrosão. Antes de aspirar água, retire o saco do filtro de lã e mantenha apenas o filtro plano plissado no lugar.

Qual é a capacidade do reservatório do MV 5 Premium?

O reservatório tem um volume de 25 litros, fabricado em aço inoxidável. Esta capacidade permite longas sessões de trabalho sem esvaziamento frequente, seja para pó de construção, entulho leve ou líquidos.

Como limpar o filtro plano plissado?

O filtro plano plissado (referência 2.863-005.0) é retirado através do seu cassete removível. Bata-o sobre uma lixeira para remover o pó ou enxágue-o com água limpa. Deixe-o secar completamente antes de recolocá-lo para evitar qualquer dano ao motor.

O saco do filtro de lã é obrigatório?

Não. O saco do filtro é recomendado para a aspiração de pós finos: ele protege o filtro plissado e facilita o esvaziamento. Para a aspiração de líquidos ou detritos grosseiros, retire o saco e use apenas o filtro plissado. Nunca aspire líquidos com o saco instalado.

Como utilizar a função de sopro do MV 5 Premium?

Conecte a mangueira flexível à saída de sopro indicada no corpo do aparelho (sentido inverso da aspiração). Esta função é prática para remover folhas, serragem ou detritos em áreas de difícil acesso. Consulte o manual para identificar o orifício exato.

Por que a potência de aspiração diminui durante o uso?

A causa mais comum é um filtro plissado sujo. Desligue o aparelho, retire o cassete do filtro e limpe-o. Verifique também se o reservatório não está cheio e se a mangueira flexível ou os tubos não estão obstruídos. Uma manutenção regular do filtro mantém o desempenho ideal.

Como esvaziar o reservatório após a aspiração de líquidos?

Desconecte o aspirador antes de qualquer manuseio. Destrave as presilhas de fixação para separar a cabeça do motor do reservatório. Esvazie o reservatório inoxidável em uma pia ou no exterior, depois enxágue-o se necessário. Seque-o antes de fechar o aparelho.

Quais acessórios são compatíveis com o MV 5 Premium?

O MV 5 Premium aceita acessórios com conector padrão de 35 mm. As bocas, bicos planos, escovas e extensões de tubos Kärcher compatíveis com as séries MV 4, MV 5, MV 6, WD 4, WD 5, WD 6 podem ser usados. Consulte o site oficial karcher.com para a lista completa.

Como armazenar os acessórios no aparelho?

O MV 5 Premium possui um sistema de armazenamento de acessórios no corpo do aparelho e uma bandeja de armazenamento dedicada. A alça de transporte 3 em 1 facilita o deslocamento do aparelho com seus acessórios fixados.

Qual é o comprimento do cabo e da mangueira flexível?

O cabo de alimentação mede 5 metros e a mangueira flexível 2,2 metros. Esta combinação oferece um bom alcance de trabalho sem extensão para usos comuns em oficina ou garagem.

O MV 5 Premium pode ser usado ao ar livre?

Sim, o aparelho é adequado para oficinas, garagens, jardins e terraços. Evite expô-lo à chuva direta ou mergulhá-lo. Armazene-o em um local seco entre os usos para preservar o motor e as juntas.

Qual é o consumo elétrico real do MV 5 Premium?

O MV 5 Premium consome 1 100 W, ou seja, 25% menos que os modelos antigos da Kärcher de 1 800 W, oferecendo uma potência de limpeza equivalente graças ao filtro plissado melhorado. Funciona na rede de 220-244 V / 50-60 Hz.

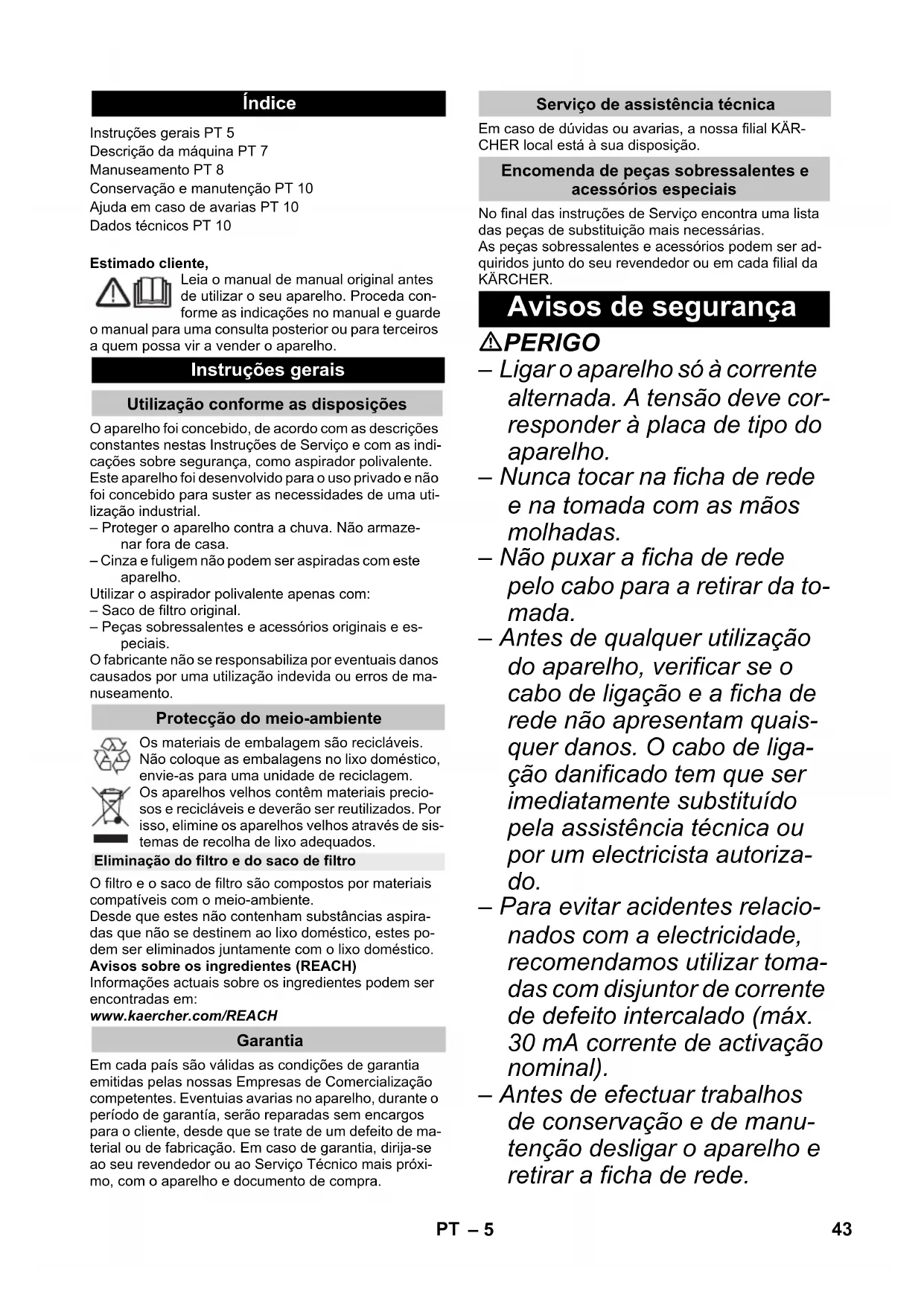

MANUAL DE UTILIZADOR MV 5 Premium Kärcher

Instruções gerais PT 5

Descrição da boaquina PT 7

Manuseamento PT 8

Conservação e manutenção PT 10

Ajuda em caso de avarias PT 10

Dados&TecnicosPT10

Estimado cliente,

Leia o manual de manual original antes de'utilizar o seu aparheiro. Proceda conforme as indicações no manual e guarde

o manual para una consulta posterior ou para terreiros a quem possa vir a vendr o aparelho.

Instruções gerais

Utilização conforme as disponções

O aparelho foi Concebido, de acordo com as descrições constantes nestas Instruções de Serviço e com as indicações sobre segurança, como aspirador polivalente. Esteaporelhofoi desenvolvido para o uso privado e não foi Concebido para susteras necessidades de umautilização industrial.

• Proteger o aparelho contra a chuva. Não armazenar fora de casa.
  -Cinza e fuligem nao pode ser aspiradas com este aparelho.

Utilizar o aspirador polivalente apenas com:

• Saco de FILTER original.
• Peças sobressalentes e acessórios originais e espéciais.
  O fabricante não se responsabiliza por eventuales danos causados por uma utilização indevida ou erros de manus胶囊.

Proteção do meio-ambiente

Os materiais de embalagem são reciclaveis.
Não colque as embalagens no lixo domesti envie-as para uma unidade de reciclagem.

Os apareiros velhos contem materiais preciosos e reciclaveis e deverao ser reutilizados. Por isso, elimine os apareiros velhos atraves de sistemas de recolha de lixo adequados.

Eliminação do filtró e do saco de filtró

O filtro e o saco de filtro são compostos por materiais compatíveis com o meio-ambiente.

Des que estes nao containham substancias aspiradas que nao se destinem ao lixo domestico, estas podem ser eliminados juntamente com o lixo domestico.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

Em cada pais são validas as condições de garantia emittidas pelas pessoas Empresas de Comercialização competentes. Eventuarias avarias no aparecido, durante o períodode garantía, serao reparadas sem encargos para o cliente, desde que se trate de um defeito de material ou de fabricação. Em caso de garantia, dirija-se ao seu revendedor ou ao Servico Tecnico mais proximo, com o aparecido e documento de compra.

Servico de assistencia的技术ica

Em caso de duvidas ou avarias, a)nossa filial KARCHER local está à sua disposicao.

Encomenda de peças sobressalentes e acessórios especialis

No final das instruções de Serviço encontrar uma lista das peças de substituição mais necessarias.

As peças sobressalentes e acessórios podem ser adquiridos muito do seu revendedor ou em cada filial da KÄRCHER.

Avisos de segurarça

△PERIGO

• Ligar o aparelhosolea corrente alternada.A tensaodeve corresponder a placade tipo do aparelho.
• Nunca tocar na ficha de rede e na tomada com as mãos molhadas.
• Não puxar a ficha de redeço cabo para a retirar da to-mada.
• Antes de qualquer'utilização do aparecido, verificar se o cabo de ligação e a ficha de rede não apareçam quando quer danos. O cabo de ligação danificado tem que ser imeditamente substituído pela assistência técnica ou por um electricista autorizada.
• Para fazer acidentes relacionados com a electricidade, recomendamos utilizear tomas com disjuntor de corrente de defeito intercalado (max. 30 mA corrente de activacao nominal).

• Antes de efctuar travaños de conservação e de manutenção desligar o aparecido e retiring a ficha de rede.

• Os lavoros de reparação e lavoros em componentes electricos são devem ser executados pelo Serviço de Assistência Tecnica autorizzato.

ATENÇAO

• Este aparecido não é adequado para a utilização por pessoas com capacidades fisicas, sensoriais e psíquicas reduzidas e por pessoas com falta de experiencia e/ou acontecimentos, excepto se forrem supervisionadas por uma pessoa responsavel pela segurará ou receberam instruções sobre o manuseamento do aparecido e que tenham percebido os perigos inerentes.
• As crianças são autorizadas a utilizear o aparecido se tiverem uma idade superior a 8 anos e se forem supervisionas por uma pessoa responsavel pela segurarou se receberem, por esta pessoas, instruções de utilizesao do aparecido e que tenham percebido os perigos inerentes.
• Crianças não podem brincar com o aparecido.
  Supervisionar as crianças, de modo a assegurar que não brincam com o aparelho.

• A limpeza e manutenção de aplicação não pode ser realizadas por crianças sem uma vigilência adequada.

• Manter aspelículas da emba-lagem fora do alcance das crianças! Perigo de asfixia!

• Desligar o aparecido antes de cada limpeza/manutenção.
• Perigo de incério. Não aspirar materiais em combustão nem em brasa.
• É proibido pôr o aparelho em funcionalto em和地区 com perigo de explosão.
• Desligar imeditamente o aparecido em caso de formação de espuma ou desaidadeliquido ou tirar a ficha da tomada!
• Não utilizeiros abrasivos, produits para a limpeza de vidros ou universais! Nunca vergulhe o aparelho em água.

Determinadas substancias podem, com o ar aspirado, formargáses explosivos ou misturas por meio de turbulências!

Nunca aspire as seguentes substancias:

• Gases, liquidos e pos (pó reactivo) explosivos ou inflamá-veis
• Pós reactivos de metal (p. ex. alúnio, magnésio, zinco) em combinação com detergentes altamente alcalinos e acidos
• Ácidos e soluções alcalinas fortes não diluidas
• Solventes orgânicos (p. ex. gasolina, diluente de tintas, acetona, oleo combustível).

Além disso, estas materiais podem ter efeitos negativos sobre os materiais realizados no aparecido.

Nèveis do aparelho

△PERIGO

Aviso referente a um perigo eminente que pode conducir a graves ferimentos ou à morte.

ATENÇAO

Aviso referente a uma possível situação perigosa que pode conducir a graves ferimentos ou à morte.

CUIDADO

Aviso referente a uma situação potencialmente perigosa que pode causar ferimentos leves.

ADVERTÉNCIA

Aviso referente a uma situação potencialmente perigosa que pode fazer danos materiais.

Descrição da boaquina

Ver figuras nas páginasas desdobráveis!

Este manual de instruções desc VE os aspiradores polvalentespresentados na capa.
■ As figuras nostram o equipamento máximo. O equipamento e os acessórios variam consoante o modelos.

Verifique o conteudo da embalagem a respeito de acessos não incluidos ou danos. No caso de danosprovocados durante o transporte, informe o seu revendedor.

• incluido no volume de fornecimento
• possível acessórios

1 Ligação do tubo flexível de aspiração

Figura B1

2 Interruptor do aparelho (LIG/DESL) (sem tomadacorporada)

Para ligar a mangueira de aspiração para os trabalhos de aspiração.
Figura B3
Posicao I: aspirar ou?soprar.
Posicao 0:aporelho desligado.

2 Interruptor do aparelho (LIG/DESL) (com tomada incorpora da)

Figura B3

Posicao MAX: aspirar ou SOPRAR.
Posicao MAX: aspirar com a ferramenta elecrica ligada
RegULAção da performance: Se necessário pode reduzir a potência de aspiração durante a aspiração,upro ou durante os trabalho com uma ferramenta eletrica.
Posicao 0: aparelho desligado. A ferramenta elec- trica é alimentada com corrente.

3 Tomada do aparelho

Aviso: ter atenção à potência Tmaxa de conexão (ver capítulo "Dados téncicos").

Figura C2

Para a ligação de uma ferramenta elétrica.
4 Ligação doSORO
Figura E1
Conectar a mangueira de aspiração na ligação de SOPRO, a função de SOPRO é activada.
5 Tecla de limpeza doimento
Figura D1
Para a limpeza do filtro de pregas plano incorporado.
Aviso: não premir a tecla com o FILTER de pregas plano humido.
6 Punho com cavidade
Agarrar aCESSA do aparelho no punho com cavi-dade e retiring antes o desbloqueio.
7 Asa de transporte

Figura A1

A asa de transporte serve simultaneamente debloqueio para a casa do aparelho e do recipiente. Para desbloquear é necessario girar a asa completeness para arente, ato bloqueio ficar livre.
Agarrar aCESSA do aparelho no punho com cavi-dade e retiring.

8 Cassete filtrante e tecla de desbloqueio

Figura H1

Figura H2

Para a limpeza do FILTER, premir a tecla de desbloqueio e tirar a cassette filtrante.

9 Depóstito dos accesórios

Figura G2

O encaixe dos acessórios permite guardar tubos de aspiração e bocais de aspiração no aparecido.

10

Gancho de cabo

Figura

G2

Para guardar o cabo de alimentacao.

Para desligar o bocal de pavimentos durante interrupções do trabalho.

12 Rolo de guia

Figura A1

Virar o recipiente e pressionar os rolos de guia contra as aberturas no dato do recipiente até encaixarem.

13 Parafuso de purga

Figura G1

O parafuso de descarga destino-se a um esvaziamo 20 mento rápido e comportavel da agua suja no recipiente. Inclinar o recipiente para arente, a fim de garantir um melhor esvaziamo.

14 Saco-filtro

Figura A2

Aviso: para a aspiração humida não pode serutilizando nenhum saco devio!

Filtro de pregas

(já incorporado no aparelho)

ADVERTÉNCIA

Trabalhar sempre com o FILTER de pregas plano encaixa-do, tanto durante os lavoros de aspiração a humido como a seco!

16 Mangueira de aspiração com peça de ligação

Figura B1

Pressionar o tubo de aspiracao contra a ligaacao no aparelho, ate encaixar.
Para retiring basta premir a patilha (com o polegar) e retiring o tubo de aspiracao.

Aviso: acessórios como, p. ex.,ESCOVAS de aspiração (optional) poder ser encaixados directamente na peça de ligation e, este modo, ser connectados com a mangueira de aspiração.

Para trabajo Comfortavelmente, mesmo em espacios apertados.

O punho Removedivel pode, se necessario, ser montado entre o acessorio e a manqueira de aspiracao.

Ver posicao 17.

Recomendação: para a aspiração do chão, encaixar o punho na mangueira de aspiração.

17 Punho removevel

Figura B1

Conectar o punho com a mangueira de aspiracao, ate encaixar.

Figura B4

Paraletalo pumho da mangueira de aspiracao, pressionarapatilha com o dedo e puxar o punho.

Aviso: com o retiring do punho, os acessórios podem也是非常 ser encaixados directamente na mangueira de aspiração.

Recomendação: para a aspiração do chão, encaixar o punho na mangueira de aspiração.

18

Tubos de aspiração 2 x 0,5 m

Figura B1

Encaixar os bois tubos de aspiração e conectar com o punho.

19 Bocal para pavimentos

(com alavanca de comutation)

Figura B1

Para comutar comportavelmente entre sujidade seca e humida:

para a aspiracao do chao de sujidade seca,utilizar a posicao com as tiras de escova abertas.
Para a respiração do chão de água,utilizar a posicao com os lábios de borracha abertos.

20 Bocal para juntas
Para cantos, juntas, radiadores e areas de dificil accesso.
21 Adaptador

Figura C1

Para ligar o tubo flexivel de aspiracao com una ferramenta electrica
Se necessário deve-se'utilizar uma faca para adaptar o adaptorador ao diametro de ligação da ferramenta electrica.

22 Tubo de ferramenta flexivel

Figura C1

Para maior flexibilitadode durante os lavoros com ferramentas electricas.

Trabalhar sempre com o filtró de pregas plano encaixa-do, tanto durante os lavoros de aspiração a humido como a seco!

Antes de colocar em funciona

Figura A1

Retirar aCESSA do aparelho, triturar o conteudo do recipiente.
Virar o recipiente e pressionar os rolos de guia contra as aberturas no dato do recipiente até encaixarem.
Montar e bloquear a cabeca do aparelho.
Engatar o所提供 para o encaixe de acessórios na parte traseira da性和 do aparelho.

Colocacao em funcaoamento

Figura B1

Ligar os accesórios.

Figura B2
Ligara ficha de rede.
Figura B3
Ligar o aparelho.

Aspirar a seco

ADVERTÉNCIA

Trabalhar apenas com um Scope de pregas plano seco.
Antes do encaixe, verificar se o Scope presente danose, se necessario, trocá-lo.

Figura A2

Para a aspiração de sujidade seca pode, em caso de necessidade, ser utilizes adicondionalmente um saco de FILTER.

ADVERTÉNCIA

Efectuar una limpeza do filtro apenas quando não está inserido nenhum saco de filtró, já que, de outra forma, este pode ficar danificado.

Avisos relativos ao saco de filtro

• O;nível de enchimento do saco de filtro depende do tipo de sujidade aspirada.
• Para bó酐, areia, etc. é necessário substituir o saco de FILTER com maior frequência.
• Sacos de filtro cheios podemrebentar,heiroque necessario que estessejam substituidos atempo-damente.

ADVERTÉNCIA

Aspiração de cinza fria apenas com separator prévio.
N° de encomenda da versão Basic: 2.863-139.0, versão Premium: 2.863-161.0.

Aspirar a humido

ADVERTÉNCIA

Não utilizes um saco de filtro!

Aviso: quando o recipiente estiver cheio, o flutuador fecha a abertura de aspiração e o aparelho funciona com uma rotação mais elevada. Neste caso deve desligar imeditamente o aparelho e esvaziar o recipiente.

Para a aspiração de lixo humido ou liquido, prestar atençao ao ajuste correto do encaixe do bocal de chao e conectar o acessario correspondente.

Trabalhar com ferramentas electricas

Se necessário delve-se'utilizar uma faca para adaptar o adaptor ao diametro de ligação da ferramenta electrica.

Figura C1

A) Insira o adaptador fornecido na pega do tubo flexivel de aspiracao e ligue o mesmo a conexao da ferramenta electrica. ou
B) Para uma maior flexibilitadade durante os tratahlhos deve-se'utilizar o tubo flexivel de ferramenta. Unir este com o tubo de aspiracao e eventualmente com o adaptorador e ligar a conexao da ferramenta eletrica.

Figura C2

Nos aparehos com tomada incorpORA: inserta ficha de rede da ferramenta elcctrica no aspirador.

Figura C3

-Ligar o aparelho (interruptor rotativo para a esquerda, para a posicao MAX) e iniciar os lavorhos.

Aviso: assim que a ferramenta eletrica for activada, a turbina de aspiracao entra em funconamento com um atraso de 0,5 segundos. Assim que desligar a ferramenta eletrica, a turbina de aspiracao continua a trava-har durante circa de 5 segundos, de modo a aspirar a sujidade residual.

O Sistema de limpeza do filtro está previsto para a aspição de grandes quantidades de bó fino, sem o saco de filtró inserido.

Aviso: atraves doSYSTEMA de limpeza do filtro, o filtrode pregas plano sujo pode ser limpo com o aconteamento de um botão, e a potência de aspiração pode ser novamenteumentada.

Figura D1

Colocar o punho da mangueira de aspiracao no encaixe de acessórios na parte traseira da cabela do aparelho. Premir a tecla de limpeza de fazer 3× com o aparelho ligado, e aguardar 4segundos entre os various acontemimentos.

Aviso: après um repetido acontecimiento da tecla de limpeza do filtro, controlar o;nivel de enchimento do recipiente. Caso contrario, pode sair sujidade durante a abertura do recipiente.

Funcao de sopro

Limpeza de locais de dificil acesso ou onde nao é pos-sivel aspirar (p. ex. folhagem sobre brita).

Figura E1

Conectar a mangueira de aspiração na ligação de SOPRO, a função de SOPRO é activada.

Interromper o funciona

Figura B3
Desligar o aparelho.

Figura F1

Engatar o bocal de pavimento na posicao de estacionamento.

Desligar o aparelho

Desligue o aparelho e retire a ficha de rede.

Esvaziar o recipiente

Figura G1

Retirar as cabecas do aparelho e esvaziar o recipiente repleto de sujidade humida ou seca. Nos aparelhos com parafuso de descarga: Esvaziar a sujidade seca através do recipiente. Utilizar o parafuso de descarga para esvaziar liquidos

Guardar aquina

Figura G2

Arrumar o cabo de rede e os acessos no aparecido. Guarde o aparecido em localis secos.

Conservação e manutenção

Limpe o aparelho e os acessos de plástico com um produit para limpeza de plásticos corrente.
Lavar o recipiente e os acessosios com agua e secar antes de utilizesar novamente.

Limpar o filtro de pregas

Recomendação: limpar a cassette filtrante antes cada UTILização.

Figura H1

Desbloquear a cassette filtrante e tirá-la. Esvaziar o lixo da cassette filtrante num caixote de lixo.
Para a limpeza do filtrlo de pegas plano inserido, bater com a cassette filtrante na borda do caixote do lixo. Para tal, o filtrlo de pegas plano não tem de ser retirado da cassette filtrante.

Se necessario, limpar o filtro de pegas plano em separado.

Figura H1
Desbloquear a cassette filtrante e tirá-la.

Figura H2

Tirar o filtro de pegas plano da cassete filtrante e sacudi-lo.
Se necessario, limpar apenas sob agua corrente, não esfregar nem escovar. Deixar secar totalmente antes de utiliser.
No final, voltar a montar o filtro de pegas plano seco no aparelho. Inserir a cassette filtrante no aparelho.

Ajuda em caso de avarias

Perda da potência de aspiração

Verifique os seguients pontos se o rendimento de aspição do seu aparecido diminuir:

Os acessórios, os tubos de aspiração e o tubo flexível de aspiração está entupidos. Remova a obstrução com um pau.
Figura A2
Saco de Filtering cheio: inserir um novo saco de filtering.
Figura H2
O filtró de pregas plano está sujo: tirar a cassette filtrante e limpar o filtró (ver capítulo "Limpar filtró de pregas plano").
Substituir um Scope de pregas plano danificado.

Dados技术和

Os dados&Tecnicosencontram-se nas páginasasdesdobráveis.De seguida segueuma explicação dossimbolos empregues no local.

Tensão

Potência Pnom

Potência max. de ligaçao da tomada do aparelho

Proteção de rede (de acção lenta)

Volume do recipiente

Admissão de água com a pega

Admissão de água com o bocal de pavalimento

Cabo de rede

Nível de pressão acústica (EN 60704-2-1)

Peso (sem accesórios)

Reservados os direitos a alteracoes关键技术!

Indholdsfortegnelse
