| Tipo de produto | Placa de cozimento por indução |
| Marca | Whirlpool |
| Modelo | ACM 801 NE / ACM 801/NE |
| Alimentação | 230 V ~ / 400 V 3N ~ (conforme ligação) |
| Número de zonas | 4 zonas (estimativa) |
| Material da superfície | Vitrocerâmica |
| Potências disponíveis | 1 a 9 + Boost (P) |
| Função Booster | Sim (aumento de temperatura ultra rápido, 10 minutos máx.) |
| Função Eco Booster | Sim (manutenção em fervura baixa) |
| Temporizador | Até 99 minutos, desligamento automático da zona |
| Travamento do painel | Sim (tecla 3 segundos) |
| Detecção de panela | Sim (desligamento automático se ausência 60 segundos) |
| Indicador de calor residual | Sim (exibição “H”) |
| Modo demo | Sim (ativação por combinação de teclas) |
| Segurança crianças | Sim (travamento do painel) |
| Desligamento automático | Sim (se nenhuma seleção após 10 segundos) |
| Manutenção | Pano macio, produtos específicos; evitar vapor, esponjas abrasivas, palha de aço |
| Peças sobressalentes | Disponíveis por 10 anos |
| Reparabilidade | Contatar um serviço pós-venda autorizado |
| Peso | Não especificado |
| Dimensões | Não especificadas |
Perguntas frequentes - ACM 801 NE & ACM 801/NE WHIRLPOOL
Perguntas dos utilizadores sobre ACM 801 NE & ACM 801/NE WHIRLPOOL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Placa de cozinha em formato PDF gratuitamente! Encontre o seu manual ACM 801 NE & ACM 801/NE - WHIRLPOOL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ACM 801 NE & ACM 801/NE da marca WHIRLPOOL.
MANUAL DE UTILIZADOR ACM 801 NE & ACM 801/NE WHIRLPOOL
RECIPIENTES PREEXISTENTES

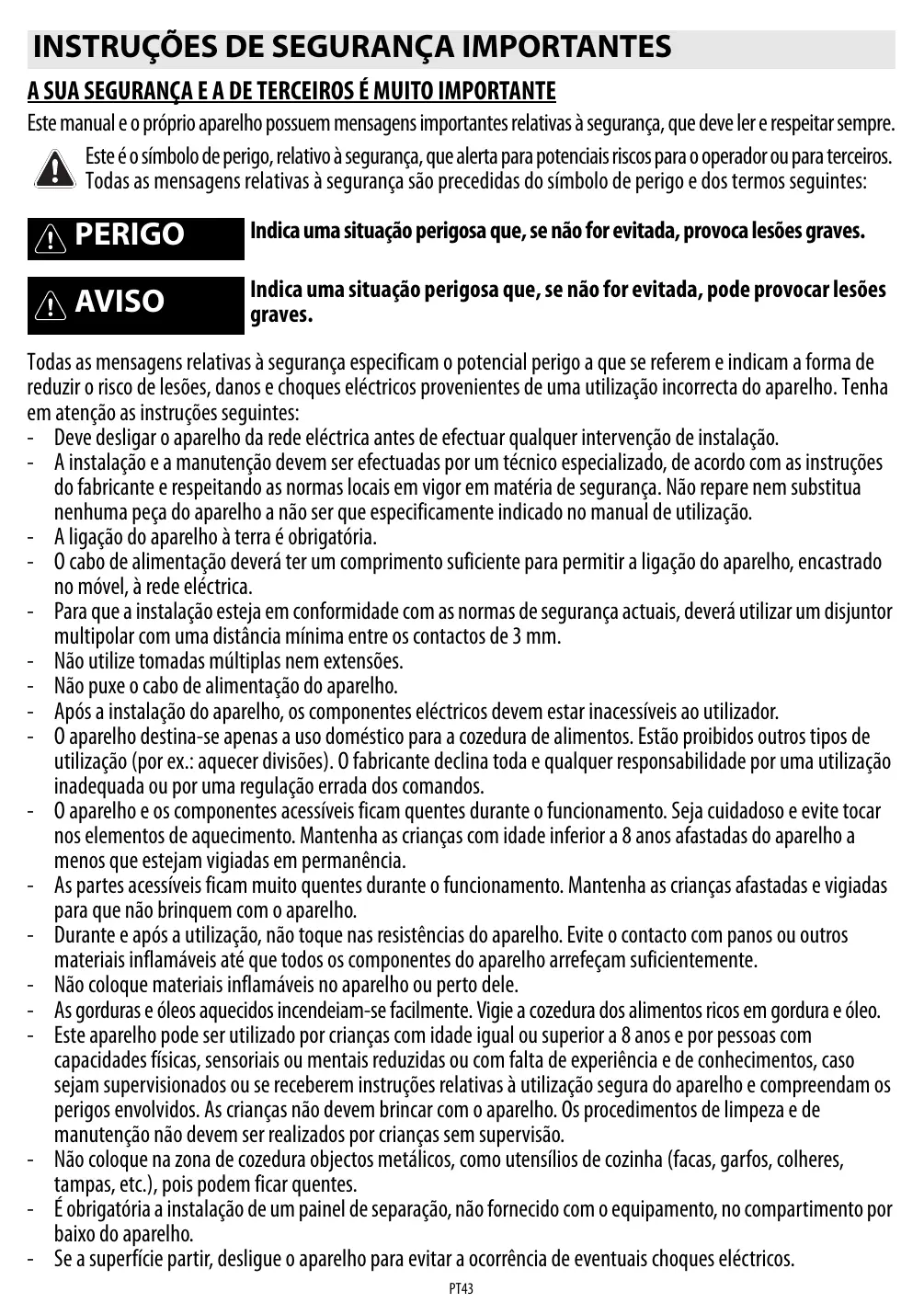

A SUA SEGURANÇA E A DE TERCEIROS É MUITO IMPORTANTE
Este manual e o próprio aparelho possuem mensagens importantes relativas à segurança, que deve ler e respeitar sempre.

Este é o símbolo de perigo, relativo à segurança, que alerta para potenciais riscos para o operador ou para terceiros.
Todas as mensagens relativas à segurança são precedidas do símbolo de perigo e dos termos seguintes:

PERIGO
Indica uma situação perigosa que, se não for evitada, provoca lesões graves.

AVISO
Indica uma situação perigosa que, se não for evitada, pode provocar lesões graves.
Todas as mensagens relativas à segurança especificam o potencial perigo a que se referem e indicam a forma de reduzir o risco de lesões, danos e choques elétricos provenientes de uma utilização incorreta do aparelho. Tenha em atenção as instruções seguintes:
- Deve desligar o aparelho da rede elétrica antes de efetuar qualquer intervenção de instalação.
- A instalação e a manutenção devem ser efetuadas por um técnico especializado, de acordo com as instruções do fabricante e respeitando as normas locais em vigor em matéria de segurança. Não repare nem substitua nenhuma parte do aparelho, a não ser que especificamente indicado no manual de utilização.
- A ligação do aparelho à terra é obrigatória.
- O cabo de alimentação deverá ter um comprimento suficiente para permitir a ligação do aparelho, encastrado no móvel, à rede elétrica.
- Para que a instalação esteja em conformidade com as normas de segurança atuais, deverá utilizar um disjuntor multipolar com uma distância mínima entre os contactos de 3 mm.
- Não utilize tomadas múltiplas nem extensões.
- Não puxe o cabo de alimentação do aparelho.
- Após a instalação do aparelho, os componentes elétricos devem estar inacessíveis ao utilizador.
- O aparelho destina-se apenas a uso doméstico para a cozedura de alimentos. Estão proibidos outros tipos de utilização (por ex.: aquecer divisões). O fabricante declina toda e qualquer responsabilidade por uma utilização inadequada ou por uma regulação errada dos comandos.
- O aparelho e os componentes acessíveis ficam quentes durante o funcionamento. Seja cuidadoso e evite tocar nos elementos de aquecimento. Mantenha as crianças com idade inferior a 8 anos afastadas do aparelho, a menos que estejam vigiadas em permanência.
- As partes acessíveis ficam muito quentes durante o funcionamento. Mantenha as crianças afastadas e vigiadas para que não brinquem com o aparelho.
- Durante e após a utilização, não toque nas resistências do aparelho. Evite o contacto com panos ou outros materiais inflamáveis até que todos os componentes do aparelho arrefeçam suficientemente.
- Não coloque materiais inflamáveis no aparelho ou perto dele.
- As gorduras e óleos aquecidos incendeiam-se facilmente. Vigie a cozedura dos alimentos ricos em gordura e óleo.
- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e de conhecimentos, caso sejam supervisionados ou se receberem instruções relativas à utilização segura do aparelho e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. Os procedimentos de limpeza e de manutenção não devem ser realizados por crianças sem supervisão.
- Não coloque na zona de cozedura objectos metálicos, como utensílios de cozinha (facas, garfos, colheres, tampas, etc.), pois podem ficar quentes.
- É obrigatória a instalação de um ponto de separação, não fornecido com o equipamento, no compartimento por baixo do aparelho. Se a superfície partir, desligue o aparelho para evitar a ocorrência de eventuais choques elétricos.
- O aparelho não deve ser ativado através de um temporizador externo ou de um sistema de comando à distância separado.
- A cozedura com gordura ou óleo numa placa sem vigilância é perigosa e pode resultar em incêndio. NUNCA tente apagar um incêndio com água; desligue o aparelho e tape a chama com uma tampa ou um cobertor anti-fogo. Perigo de incêndio: não guarde objetos nas superfícies de cozedura.
- Não utilize aparelhos de limpeza a vapor.
- Não coloque objetos metálicos tais como facas, garfos, colheres e tampas sobre a superfície da placa quando possa estar quente.
- Após a utilização, desligue o elemento de aquecimento da placa no respetivo comando e não confie no detetor de panelas.
CONSELHOS PARA A PROTEÇÃO DO AMBIENTE

Eliminação da embalagem
O material da embalagem é 100% reciclável, conforme confirmado pelo símbolo de reciclagem (C). Os diversos materiais da embalagem não devem ser abandonados no meio ambiente, mas sim eliminados em conformidade com as normas estabelecidas pelas autoridades locais.
Eliminação do produto
Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).
Ao assegurar a eliminação correta deste, estamos a proteger o ambiente e a saúde humana contra riscos potencialmente negativos.
O símbolo no produto, ou na documentação que acompanha o produto, indica que este produto não deve ser tratado como resíduo doméstico, devendo ser entregue num centro de recolha que proceda à reciclagem de equipamentos elétricos e eletrónicos.
Poupança de energia
Para obter melhores resultados, recomendamos que:
Use panelas e frigideiras com um diâmetro de base igual ao da zona de cozedura. Utilize apenas panelas e frigideiras com fundo plano. Se possível, mantenha as panelas tapadas durante a cozedura. A utilização da panela de pressão reduz significativamente o consumo de energia e o tempo de cozedura. - Coloque a panela no centro da zona de cozedura desenhada na placa.
DECLARAÇÃO DE CONFORMIDADE (€
- Este forno, que se destina a entrar em contato com produtos alimentares, está em conformidade com o Regulamento (CE) n.º 1935/2004 e foi concebido, fabricado e comercializado em conformidade com os requisitos de segurança da diretiva de "Baixa tensão" 2006/95/CE (a qual substitui a diretiva 73/23/CEE e subsequentes emendas), os requisitos de proteção da diretiva "EMC" 2004/108/CE.
ANTES DA UTILIZAÇÃO

IMPORTANTE: se as panelas não tiverem as dimensões corretas, as zonas de cozedura não se acendem. Utilize apenas panelas que possuam o símbolo de "SISTEMA DE INDUÇÃO" (Figura ao lado). Antes de ligar a placa, coloque a panela na zona de cozedura pretendida.
RECIPIENTES PRÉ-EXISTENTES

Para verificar se o recipiente é adequado à placa de indução, utilize um íman: as panelas que não são magneticamente identificáveis não são adequadas.
- Certifique-se de que o fundo das panelas não está áspero, pois isso poderia riscar a superfície da placa. Verifique a loiça.
- Não apoie os tachos e as frigideiras quentes na superfície do painel de comando da placa. Pode provocar danos.

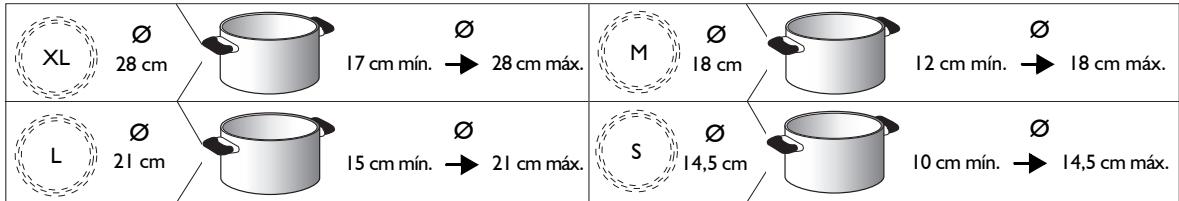

DIÂMETROS ACONSELHADOS DO FUNDO DAS PANELAS

Depois de desembalar o produto, verifique se sofreu danos durante o transporte e, em caso de problemas, contacte o seu revendedor ou o Serviço Pós-venda. Para as dimensões do móvel de embutir e instruções de instalação, consulte as imagens na página 2.
PREPARAÇÃO DO MÓVEL DE EMBUTIR

AVISO
- Instale um painel de separação por baixo da placa de cozedura.
- A parte inferior do produto não deve ficar acessível antes da instalação. Para instalar um forno por baixo da placa, não coloque o painel de separação.
min. 5 min

A distância entre a parte inferior do aparelho e o painel de separação deve respeitar as dimensões indicadas na figura. Para um correto funcionamento do produto, não tape a abertura mínima entre a bancada de trabalho e o lado superior da placa do móvel (min. 5 mm). - Em caso de instalação de um forno debaixo da placa, certifique-se de que ele está equipado com um sistema de arrefecimento. Não instalar a placa por cima do lava-louça ou da máquina de lavar, para que os circuitos elétricos não entrem em contacto com vapor ou humidade, o que os pode danificar. No caso de instalação com fios, contactar o Serviço Pós-venda a solicitar a montagem do kit de parafusos 4801 211 00112. Para remover a placa, utilize uma chave de fendas (não fornecida) e mexa as molas periféricas na parte inferior do produto.
LIGAÇÃO À REDE ELÉTRICA

AVISO
- Desligue o aparelho da rede elétrica.
- O aparelho deverá ser instalado por um técnico qualificado, de acordo com as normas de segurança e de instalação em vigor.
- O fabricante rejeita qualquer responsabilidade por danos a pessoas, animais ou bens materiais no caso de incumprimento das diretivas fornecidas neste capítulo.
- O cabo de alimentação deverá ter um comprimento suficiente para permitir a remoção da placa de fogão do tampo.
- Certifique-se de que a tensão indicada na chapa de características situada no fundo do aparelho corresponde à da habitação na qual vai ser instalado.

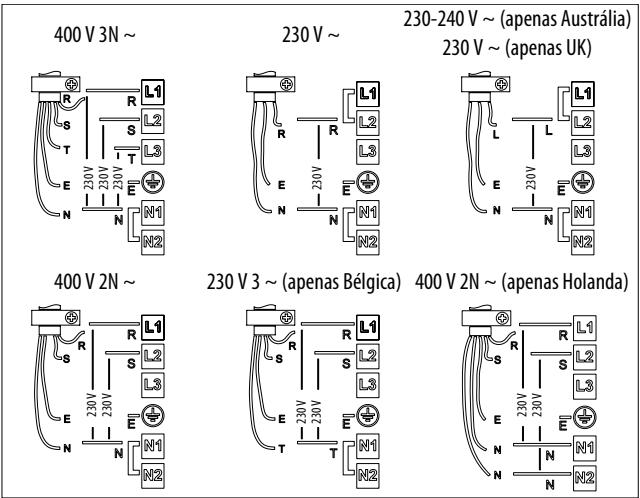

Ligação ao painel de terminais
Para a ligação elétrica, utilize um cabo de tipo H05RR-F como indica a tabela em baixo.
| Conduções | Quantidade x dimensoes |
| 230 V ~ + (1/2) | 3 x 4 mm² |
| 230-240 V ~ + (1/2) | 3 x 4 mm² (apenas Austrália) |
| 230 V 3 ~ + (1/2) | 4 x 1,5 mm² |
| 400 V 3N ~ + (1/2) | 5 x 1,5 mm² |
| 400 V 2N ~ + (1/2) | 4 x 1,5 mm² |


Importante:
- Mantenha ou remova os jumpers entre os parafusos da régua de terminais L1-L2 e N1-N2, de acordo com o esquema de ligações (consulte a figura).
- Se o cabo for fornecido, consulte as instruções de ligação fornecidas com o cabo.
- Verifique se os parafusos da régua de terminais estão apertados após a ligação dos cabos.
Exemplo de jumper presente (esquerda) ou removido (direita). Consulte o esquema de ligações para mais informações (os jumpers podem estar entre L1-L2 e entre N1-N2).

Descrição do painel de comandos

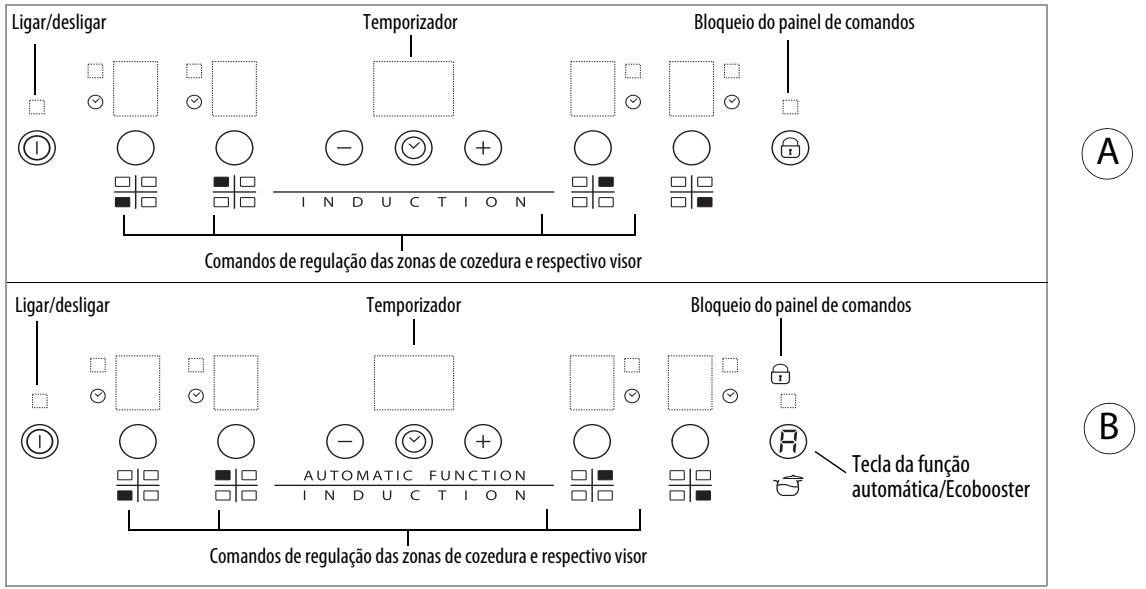

Painel de controlo

Ligar/desligar a placa
Para ligar a placa, prima durante cerca de 2 segundos a tecla ① até que os visores das zonas de cozedura se acendam. Para desligar, toque na mesma tecla até que os visores se apaguem. Todas as zonas de cozedura são desactivadas.
Se a placa tiver sido utilizada, o indicador de calor residual "H" permanece activo até que as zonas de cozedura arrefeçam.
Se 10 segundos (antes de ligar a placa) não for selecionada nenhuma função, a placa desactiva-se automaticamente.
Activação e regulação das zonas de cozedura


Quando a placa estiver ligada e a panela colocada na zona escolhida, selecione a zona com a respectiva tecla: no visor é exibido o nível 5.
Cada zona de cozedura possui múltiplos níveis de potência, reguláveis com as teclas + / -, que vão de "1" (potência mínima) a "9" (potência máxima). Algumas zonas de cozedura possuem a função de fervura rápida (Booster), que aparece no visor com a letra "P".
Desactivação das zonas de cozedura
Selecione a zona de cozedura que pretende desligar. Prima a tecla correspondente (o ponto em baixo à direita do nível de potência é exibido no visor). Prima a tecla " - " até colocar o nível no "0".
Para desligar imediatamente, prima durante 3 segundos a tecla de selecção da zona. A zona de cozedura desactiva-se e aparece o indicador "H" do calor residual.
Bloqueio do painel de comandos
A função bloqueia os comandos para evitar a activação acidental da placa. Para activar o bloqueio do painel de comandos, ligue a placa e mantenha a tecla premida durante três segundos (ou a tecla função automática/Eco Booster, se presente): um sinal sonoro e um indicador luminoso perto do símbolo da chave assinalam a activação. O painel de comandos fica bloqueado, com excepção da função de desactivação. Para desactivar o bloqueio dos comandos, repita o procedimento de activação. O ponto luminoso apaga-se e a placa fica novamente activa.
A presença de água, líquido derramado das panelas ou objetos de qualquer espécie pousados sobre a tecla por baixo do símbolo poderá provocar a ativação ou desativação involuntária da função de bloqueio do painel de comandos.
O temporizador é um interruptor horário que oferece a possibilidade de programar uma duração de cozedura por um período máximo de 99 minutos (1 hora e 39 minutos), associável a todas as zonas de cozedura.
Selecione a zona de cozedura a que pretende associar o temporizador (aparece um ponto luminoso em baixo à direita do indicador do nível de potência no visor), prima o botão com o ícone de relógio e programe o tempo pretendido regulando-o com as teclas "+" e "-" da função do temporizador (consulte a figura). Alguns segundos antes ou após o último toque, o temporizador inicia a contagem decrescente (um ponto luminoso
acende-se ao lado da zona onde foi ativado o temporizador). No final do tempo, ativa-se um sinal sonoro e a zona de cozedura desliga-se automaticamente.
Para desativar o temporizador, prima a tecla "-" até aparecer "0:0" no visor ou prima a tecla com o ícone do relógio durante 3 segundos.
Repita os pontos acima para programar o temporizador numa zona diferente. O visor do temporizador exibe o temporizador associado à zona selecionada ou o mais breve.
Para modificar ou desligar o temporizador, prima a tecla de seleção da zona à qual está associado.
Avisos do painel de comandos
A placa está equipada com um indicador de calor residual para cada zona de cozedura. Este indicador indica quais são as zonas de cozedura ainda com temperatura elevada.
derreter manteiga
Quando a zona de cozedura está fria, o visor apaga-se.
Indicador de tacho não adequado ou ausente.

Se a panela não for compatível com a sua placa de indução, estiver mal colocada ou não tiver as dimensões adequadas, a indicação de "panela ausente" aparece no visor (figura ao lado). Se, no espaço de 60 segundos, não for detetada nenhuma panela, a placa desliga-se.
Funções especiais
Alguns modelos possuem funções especiais:
Função fervura rápida (Booster)
Função existente apenas em algumas zonas de cozedura que permite aproveitar ao máximo a potência da placa (por exemplo, para ferver rapidamente a água). Para ativar a função, prima a tecla "+" até o visor exibir "P". Após 10 minutos de utilização da função Booster, o aparelho programa automaticamente a zona para o nível 9.
Função automática
A função programa automaticamente um nível de potência adequado para fazer a fervura mínima. Ative esta função quando os alimentos estiverem a ferver, premindo a tecla correspondente à zona, seguido da tecla R.
Eco Booster
Com a placa acesa e a zona selecionada, prima a tecla E para ativar a função. A placa ativa automaticamente um ciclo que permite ferver e manter a água a ferver reduzindo o consumo de energia elétrica, relativamente à função normal booster. A função está presente apenas nas zonas que possuem o símbolo φ.

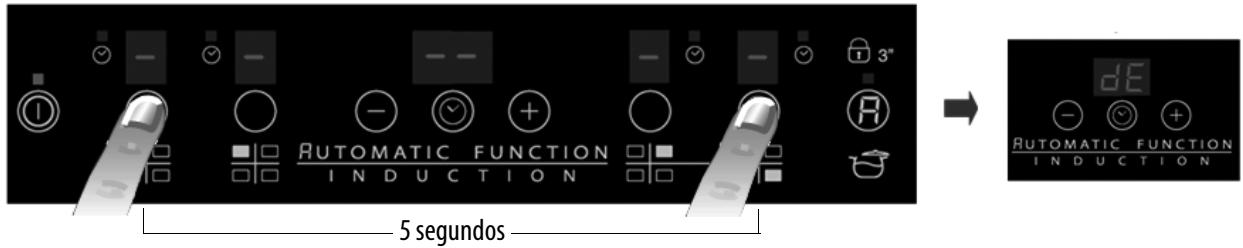

Modo Demo
Esta placa possui o modo demo que permite interagir com o painel de comandos sem ativar as zonas correspondentes. A ativação e desativação devem ser realizadas em 60 segundos, após ligar o produto à rede elétrica da habitação.
Para ativar o modo demo, premir simultaneamente por 5 segundos as duas teclas de seleção da zona mais exteriores: "dE" é exibido no visor central. Neste momento, será então possível explorar as funções do painel de comandos; a função de bloqueio e desbloqueio está ativada também no modo demo.

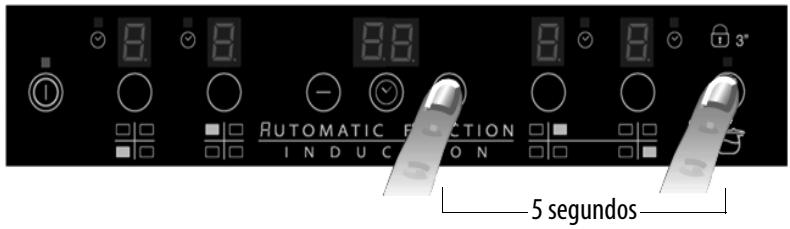

Para desativar o modo demo, repita o procedimento, recordando-se de que é necessário primeiro desligar a placa da rede e voltar a ligá-la, e realizar o procedimento em 60 segundos após a ligação.

Depois de ligar a placa, mantenha a tecla "+" e a tecla de seleção situada mais à direita premidas simultaneamente durante um mínimo de três segundos ("bloqueio do painel de controlo").

- Nunca utilize máquinas de limpeza a vapor.
- Antes de proceder às operações de limpeza, certifique-se de que as zonas de cozedura estão desligadas e que a indicação de calor residual ("H") desapareceu.
IMPORTANTE: não utilize esponjas abrasivas ou palha-de-aço. A sua utilização, com o tempo, pode danificar o vidro.
- Após cada utilização, deixe arrefecer a placa e limpe-a para retirar as incrustações e manchas provocadas pelos resíduos de alimentos. O açúcar e os alimentos com elevado teor de açúcar danificam a placa de cozedura e devem ser removidos imediatamente.
- O sal, o açúcar e a areia podem riscar a superfície do vidro. Utilize um pano úmido, papel absorvente de cozinha ou produtos de limpeza específicos para placas (siga as instruções do fabricante).
GUIA PARA RESOLUÇÃO DE AVARIAS
Leia e siga as instruções da seção "Instruções de utilização". Certifique-se de que não existem interrupções no fornecimento de corrente elétrica. Seque bem a superfície da placa depois de a limpar. Se, ao ligar a placa, o visor mostrar códigos alfanuméricos, proceda de acordo com a seguinte tabela. Se não conseguir desligar a placa e voltar a utilizá-la, desligue-a da rede elétrica.
| Código DE ERRO | DESCRIÇÃO | CAUSAS POSSÍVEIS | SOLUÇÃO |
| C81, C82 | A zona de comandos des Liga-se devido a temperatura demasiado elevada. | A temperatura interna das peças electrónicas é demasiado elevada. | Aguarde até que a placá arrefçações antes de utilizeçar de novo. |
| F42 ou F43 | A ligação da placá não possui a tensão correcta | O sensor detecta uma tensão不同类型 da de ligação. | Deslgue a placá da rede e verifique a ligação. |
| F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 | Contacte o service de assistência e comunique o)código de erro | ||
RUÍDO GERADO PELA PLACA
As placas de indução podem emitir assobios ou estalidos durante o funcionamento normal, causados pelas panelas devido às características do fundo (por exemplo, diferentes estratos de material do qual é composto, fundo não plano). Estes ruídos variam de acordo com o recipiente utilizado e a quantidade de alimentos e não são indicadores de nenhuma avaria.
Além disso, a placa de indução possui um sistema de arrefecimento interior para manter os componentes eletrônicos a uma temperatura controlada. Por este motivo, durante o funcionamento e também alguns minutos após a desativação da placa, será possível ouvir o ruído do ventilador. Esta condição é normal e indispensável ao funcionamento correto do produto.
SERVIÇO PÓS-VENDA
Antes de contactar o Serviço Pós-Venda
- Tente solucionar o problema consultando o "Guia de resolução de problemas".
- Desligue e volte a ligar a placa para verificar se o problema foi resolvido.
Se após efetuar as verificações, o problema persistir, contacte o Serviço Pós-Venda mais próximo.
Comunique:
- uma breve descrição do problema; o tipo e o modelo exato da placa; o número de serviço (número após a palavra Service na chapa de características) situado por baixo do aparelho (na placa metálica); o seu endereço completo; o seu número de telefone.
SERVICE 0000 000 00000

Se for necessário efetuar alguma reparação, contacte um Serviço Pós-Venda autorizado (terá a garantia da utilização de peças sobresselentes originais e de uma reparação correta). As peças de substituição estão disponíveis por 10 anos.
| Nível de potência | Tipo de cozedura | Utilização do;nível(a indicação junta a experiência e os hábitos de cozedura) | |
| Potência maior | Boost | Aquecer rapidamente | Ideal para fazer rapidamente a temperatura dos alimentos até uma fervura rápida, no caso da água, ou aquecerapidamente os liquidos de cozedura |
| 8-9 | Fritar - ferver | Ideal para tostar,,iniciar um cozedura, fritar produtos congelados, ferver rapidamente | |
| Potência alta | 7-8 | Tostar - fritar lentamente -ferver - grelhar | Ideal para fazer fritar lentamente,manter fervuras vivas,cozer e grelhar (por um curto期内o de tempo,5-10minutos) |
| 6-7 | Tostar - cozer - estuar - fritart lentamente - grelhar | Ideal para fazer fritar lentamente,manter fervuras ligeiras,cozer e grelhar (por um期内o de tempo médio,10-20minutos),pré-aquecer os acessórios | |
| Potência média | 4-5 | Cozer - estuar - fritart lentamente - grelhar | Ideal para estuar,manter fervuras delicadas,cozer (por um longo期内o de tempo).Envolver a massa |
| 3-4 | Cozer - ferver lentamente -adensar - envolver | Ideal para cozeduras prolongadas (arroz,molhos,assados,peixe) na presence de liquidos deacompanhamento (por ex.água,vinho,caldo,leite),envolver massa | |
| 2-3 | Ideal para cozeduras prolongadas (volumes inferiores a 1 litro:arroz,molhos,assados,peixe) napresence de liquidos deacompanhamento (por ex.água,vinho,caldo,leite) | ||
| Potência baixa | 1-2 | Derreter - desconcelar -manter quente -envolver | Ideal para amolecer a manteiga, derreter delicadamente o chocolate,desconcelgar produits depequenas dimensoes e manter quentes alimentos acabados de cozinhar (ex.: molhos,sopas) |
| 1 | Ideal para manter quentes alimentos acabados de cozinhar,envolver risottos e manter a temperatur dos pratos de servir (com o acessório adequado à indução) | ||
| OFF | Potência zero | Superfíce de apoio | Placa na posicao de espera ou desligada (possível Presence de calor residual do final da cozedura,assinalado com H) |
No caso de preparações rápidas e que requerem uma perfeita distribuição do calor (por exemplo, panquecas) na zona dupla de 28 cm de diâmetro (se presente), recomenda-se utilizar acessórios não superiores a 24 cm de diâmetro. Para tipos de cozedura delicadas (por exemplo, derreter chocolate ou manteiga), recomenda-se utilizar as zonas únicas de diâmetro inferior.
