Produkttype	Induksjonskokeplate
Merke	Whirlpool
Modell	ACM 801 NE / ACM 801/NE
Strømtilkobling	230 V ~ / 400 V 3N ~ (avhengig av tilkobling)
Antall kokesoner	4 kokesoner (estimert)
Overflatemateriale	Vitrokeramikk
Tilgjengelige effekttrinn	1 til 9 + Boost (P)
Boostfunksjon	Ja (svært rask temperaturøkning, maks 10 minutter)
Eco Boost-funksjon	Ja (holder på svak koking)
Tidtaker	Opptil 99 minutter, automatisk avstenging av kokesone
Låsing av betjeningspanel	Ja (trykk 3 sekunder)
Kjelerdeteksjon	Ja (automatisk avstenging hvis tom i 60 sekunder)
Restvarmeindikator	Ja (viser "H")
Demomodus	Ja (aktiveres ved knappekombinasjon)
Barnesikring	Ja (låsing av betjeningspanel)
Automatisk avstenging	Ja (hvis ingen valg etter 10 sekunder)
Vedlikehold	Myk klut, spesifikke produkter; unngå damp, skureputer, stålull
Reservedeler	Tilgjengelige i 10 år
Reparerbarhet	Kontakt et autorisert servicesenter
Vekt	Ikke spesifisert
Mål	Ikke spesifisert

Ofte stilte spørsmål - ACM 801 NE & ACM 801/NE WHIRLPOOL

Hvordan slå på kokeplaten?

Trykk 2 sekunder på av/på-knappen (①) til kokesonenes display lyser.

Hvordan låse betjeningspanelet?

Slå på platen, trykk deretter 3 sekunder på låseknappen (hengelåssymbol) eller Automatic function/Eco Booster-knappen avhengig av modell. Et lydsignal og en indikator bekrefter aktivering.

Hva betyr 'H' på en kokesone?

Indikatoren 'H' angir at kokesonen fortsatt er varm (restvarme). Den forblir tent så lenge temperaturen er høy.

Hvordan bruke Boost-funksjonen?

Velg kokesonen, trykk deretter på '+' til 'P' vises. Maksimal effekt aktiveres i 10 minutter, og går deretter automatisk tilbake til 9.

Hva gjør jeg hvis en feilkode vises (f.eks. F42, C81)?

Se kodelisten i brukerhåndboken. For eksempel betyr C81 for høy innetemperatur: vent til platen avkjøles. F42 betyr feil spenning: koble fra og kontroller tilkoblingen.

Hvordan rengjøre kokeplaten?

Bruk en myk klut eller tørkepapir med et spesifikt produkt for vitrokeramikk. Bruk aldri damprenser, skurepute eller stålull. Fjern umiddelbart sukker og søte matvarer.

Hvorfor lager kokeplaten lyder?

Induksjonsplater kan produsere normale plystre- eller knitrelyder knyttet til kjelebunnen. Den interne ventilatoren kan også lage støy for å kjøle komponentene. Dette er ikke en feil.

Hvordan stille inn tidtakeren?

Velg kokesonen, trykk på klokke-knappen, still deretter inn tiden (maks 99 min) med '+' og '-'. Nedtellingen starter automatisk. Når tiden er ute, slås kokesonen av.

Kan jeg bruke kobber- eller aluminiumskjeler?

Nei, bare induksjonskompatible kjeler (med ferromagnetisk bunn) fungerer. Sjekk med en magnet. Grove bunner kan ripe overflaten.

Hvordan kontakte kundeservice?

Før du ringer, sjekk feilkodene og start platen på nytt. Forbered: beskrivelse av feilen, nøyaktig modell, servicekode (på typeskiltet), adresse og telefon. Bruk et autorisert servicesenter for originale deler.

BRUKSANVISNING ACM 801 NE & ACM 801/NE WHIRLPOOL

Kassering av apparaten

Denne bruksanvisningen og selve apparatet er utstyrt med viktige sikkerhetsmeldinger, som alltid må leses og følges.

Dette er faresymbolet, som gjelder sikkerheten og som advarer om mulig risiko for brukeren og andre.

Alle sikkerhetsmeldingene er merket med faresymbolet og følgende ord:

FARE

ADVARSEL

Viser til en farlig situasjon som vil føre til alvorlige skader dersom den ikke unngås.

Viser til en farlig situasjon som kan føre til alvorlige skader dersom den ikke unngås.

Alle sikkerhetsmeldingene vil beskrive den mulige risikoen de henviser til og viser hvordan man reduserer faren for personskader, materielle skader og elektrisk støt som følge av feil bruk av apparatet. Følg disse instruksene nøye:

• Apparatet må alltid frakobles strømnettet før installasjon.
• Installasjon og vedlikehold skal utføres av en autorisert elektriker i samsvar med produsentens instrukser og gjeldende lokale sikkerhetsforskrifter. Forsøk aldri å reparere noen del av apparatet dersom det ikke uttrykkelig oppfordres til dette i bruksanvisningen. Det er påbudt å jorde apparatet.
• Strømledningen må være lang nok til at det innebygde apparatet kan tilkobles stikkontakten.
• For at installasjonen skal være i samsvar med gjeldende sikkerhetsforskrifter, må det monteres en flerpolet bryter med en kontaktåpning på minst 3 mm. Unngå bruk av doble stikkontakter og skjøteledninger.
• Ikke dra i apparatets strømledning.
• De elektriske komponentene er ikke tilgjengelige etter installasjonen.
• Apparatet er kun beregnet på mattilberedning i privat husholdning. Annen bruk er ikke tillatt (f.eks. oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for feil bruk eller feil innstilling av bryterne.
• Apparatet og tilgjengelige deler kan bli svært varme under bruk. Vær forsiktig så du ikke berører varmeelementene. Barn under 8 år holdes på avstand med mindre de er under tilsyn hele tiden.
• Tilgjengelige deler av ovnen kan bli varme under bruk. Pass på at barn ikke leker med apparatet.
• Berør aldri varmeelementene på apparatet under eller rett etter bruk. Pass på at ikke varme deler på apparatet kan komme i kontakt med tekstiler eller annet brennbart materiale.
• Plasser aldri brennbart materiale på eller i nærheten av apparatet. Overopphetet fett og olje tar lett fyr. Vær alltid tilstede og pass på ved tilberedning av fett- eller oljeholdig mat.
• Dette apparatet kan brukes av barn fra 8 år og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, hvis de har fått tilstrekkelig opplæring eller tilsyn vedrørende bruk av apparatet på en trygg måte, og forstår farene som er involvert. Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn.
• På kokesonene må det aldri legges metallgjenstander som kjøkkenredskap (kniver, gafler, skjeer osv.), lokk eller annet, da disse kan bli svært varme.
• Under apparatet skal det plasseres et skillepanel (følger ikke med).
• Dersom overflaten har sprekker, må du slå av apparatet for å unngå fare for elektrisk støt.
• Apparatet er ikke beregnet på å settes i gang ved hjelp av en ekstern timer eller et separat fjernkontrollsystem. Steking med fett eller olje uten tilsyn på platetoppen kan være farlig og forårsake brann. Du må ALDRI forsøke å slukke en brann med vann, men slå av apparatet og dekke flammene med f.eks. et lokk eller et brannteppe. Brannfare: Ikke oppbevar gjenstander på kokeoverflatene.
• Ikke bruk damprengjøringsapparater.
• Metallgjenstander som f.eks. kniver, gafler, skjeer og lokk på glasskeramiske platetopper kan bli svært varme.
• Etter bruk må du slå av kokesonen med bryteren og/eller grytedetektoren.

Dette apparatet er merket i samsvar med EU-direktiv 2002/96/EC om avhending av elektrisk og elektronisk utstyr (WEEE - Waste Electrical and Electronic Equipment). Ved å sørge for at apparatet blir avfallsbehandlet på korrekt måte, bidrar du til å forebygge negative konsekvenser for mennesker og miljø.

• Bruk gryter og panner som har en diameter som tilsvarer kokesonene.
• Bruk kun gryter og panner som er helt flate i bunnen. La om mulig alltid lokket ligge på ved koking. Hvis du bruker trykkoker, kan du spare enda mer tid og strøm. Pass på at du plasserer pannen eller gryten midt i kokesonen som er markert på platetoppen.

• Dette apparatet, som er beregnet på å komme i kontakt med næringsmidler, er i samsvar med bestemmelsen (EF) nr. 1935/2004 og er prosjektert, bygget og markedsført i samsvar med sikkerhetskravene i lavspenningsdirektivet 2006/95/EF (som erstatter 73/23/EØF og følgende endringer), og beskyttelseskravene i "EMC"-direktivet 2004/108/EF.

FØR BRUK

VIKTIG: Dersom grytene ikke er av riktig størrelse, slår ikke kokesonene seg på. Bruk kun kokeredskap med symbolet "INDUKSJONSSYSTEM" (figur på siden). Før platetoppen slås på, skal kokeredskapet plasseres på riktig kokesone.

KOKEREDSKAP DU ALLEREDE EIER

Bruk en magnet for å kontrollere om kokeredskapet er egnet til induksjonsplatetoppen: Grytene er ikke egnet dersom de ikke er magnetiske.

Pass på at ikke grytene og pannene er ru i bunnen, da det ellers kan oppstå riper på platetoppen. Kontroller kokeredskapene. - Plasser aldri varme gryter eller panner oppå betjeningspanelet på platetoppen. Det kan føre til skader.

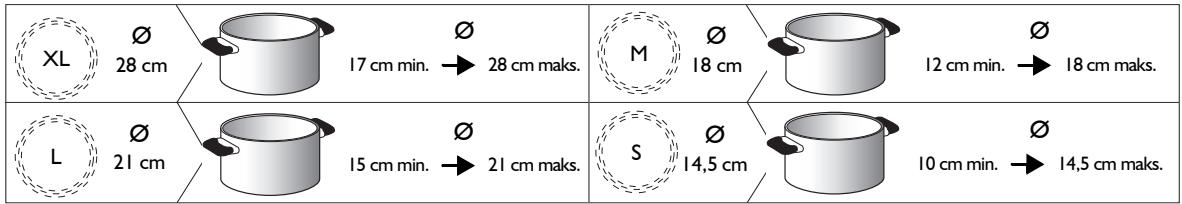

ANBEFALT DIAMETER PÅ GRYTER OG PANNER

INSTALLASJON

Etter at du har pakket ut apparatet, må du kontrollere at det ikke har lidd noen skade under transporten. I motsatt fall kontaktes forhandler eller serviceavdelingen. For innbyggingsmål og installasjonsinstruksjoner se bildene på side 2.

KLARGJØRING AV KJØKKENSEKSJONEN

ADVARSEL

• Det skal plasseres en skilleplate under platetoppen. Undersiden av apparatet må ikke være tilgjengelig etter installasjon.
• Dersom det skal installeres en ovn under platetoppen, skal det ikke monteres en skilleplate.

min 5 mm

• Avstanden mellom undersiden av apparatet og skilleplaten skal være som vist i figuren. For at apparatet skal fungere korrekt, er det viktig å sørge for fritt rom mellom kjøkkenbenken og den øvre overflaten på seksjonen (min 5 mm).
• Dersom det installeres en ovn under, må man påse at ovnen er utstyrt med et avkjølingssystem.
• Ikke installer platetoppen over oppvaskmaskinen eller vaskemaskinen for å unngå at de elektroniske kretsene kommer i kontakt med damp og fuktighet og blir skadet.
• Ved installasjon i flukt med kjøkkenbenken, kontakt serviceavdelingen for montering av skruesettet 4801 211 00112.
• Bruk et skrujern (ikke vedlagt) på fjærene under apparatet for å fjerne platetoppen.

ELEKTRISK TILKOBLING

ADVARSEL

• Frakoble apparatet fra strømnettet.
• Apparatet må installeres av en kvalifisert elektriker i overensstemmelse med gjeldende sikkerhets- og installasjonsforskrifter.

Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller ting som skyldes at angivelsene i dette kapittelet ikke følges. Strømledningen må være lang nok til at platetoppen kan fjernes fra kjøkkenbenken. Pass på at spenningen som er spesifisert på apparatets typeplate er den samme som i husets elektriske system.

Tilkobling til koblingsboksen

Ved elektrisk tilkobling skal det benyttes en strømledning av typen H05RR-F som vist i tabellen under.

Ledere	Antall x størrelse
230 V ~ + (½)	3 x 4 mm²
230-240 V ~ + (½)	3 x 4 mm² (kun Australia)
230 V 3 ~ + (½)	4 x 1,5 mm²
400 V 3N ~ + (½)	5 x 1,5 mm²
400 V 2N ~ + (½)	4 x 1,5 mm²

Viktig:

• Behold eller fjern metallbroene mellom skruene på klemmebrettet L1-L2 og N1-N2 i samsvar med koblingsskjemaet (se figur).
• Dersom ledningen er vedlagt, se koblingsinstruksjonene som følger med ledningen.
• Pass på at alle seks skruene på klemmebrettet er tilstrammet etter tilkobling av ledningene.

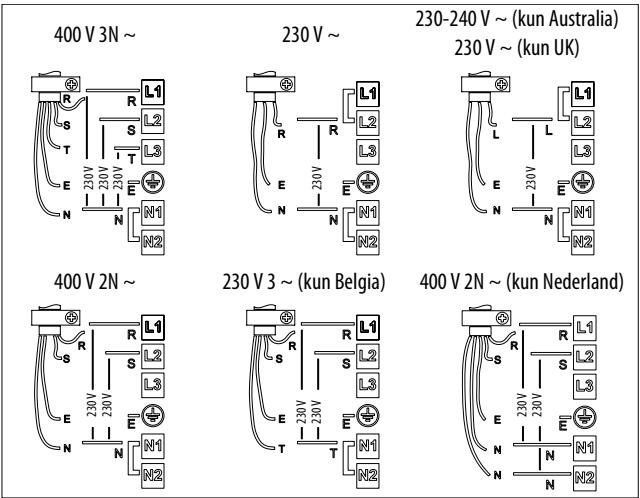

Eksempel med bro (venstre) eller uten (høyre). Se koblingsskjemaet for detaljer (broene kan være mellom L1-L2 og mellom N1-N2).

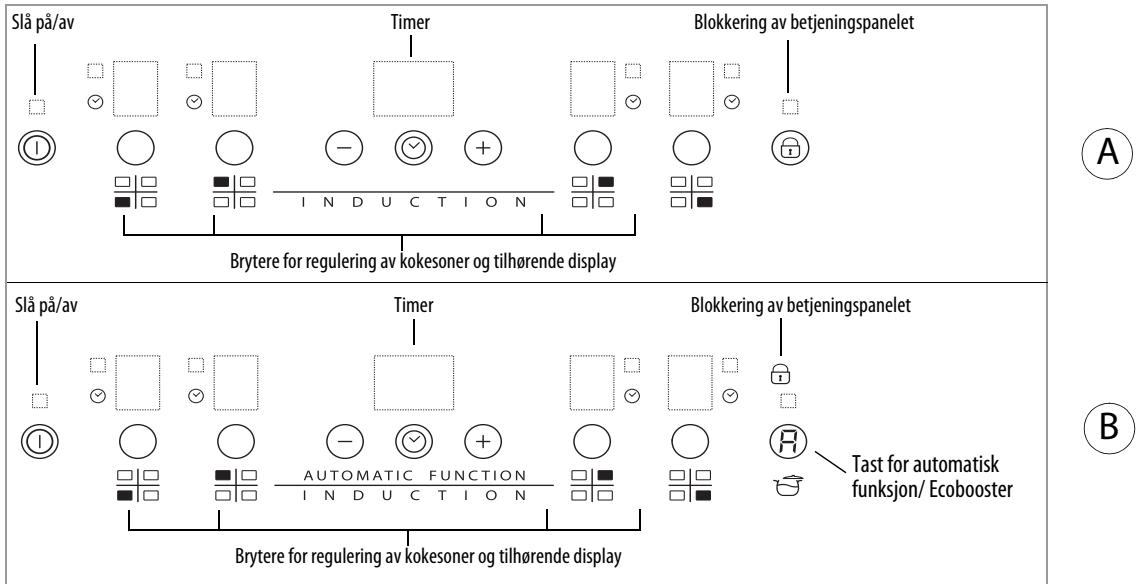

Beskrivelse av betjeningspanelet

Betjeningspanel

Slå på platetoppen ved å trykke i cirka 2 sekunder på tasten ① til displayene for kokesonene tennes. For å slå av displayene igjen, trykker man om igjen på samme tast. Alle kokesonene vil kobles ut.

Dersom platetoppen har vært i bruk, lyser restvarmeindikatoren "H" til kokesonene er avkjølt.

Dersom du ikke velger en funksjon innen 10 sekunder etter at du har slått på platetoppen, deaktiveres den automatisk.

Slå på og regulere kokesonene

Når platetoppen er slått på og gryten er satt på valgt kokesone, kan du velge kokesone med tilhørende tast: på displayet vises nivå 5.

Hver kokesone har flere varmeinnstillinger som kan reguleres med tastene + / - , som går fra "1": minste effekt til "9": høyeste effekt. Noen kokesoner er utstyrt med hurtigkok-funksjon (Booster), som vises på displayet med bokstaven "P".

Slå av kokesonene

Velg kokesone som skal slås av. Trykk på tilhørende tast (punktet nederst til høyre for effektnivået vil vises på displayet).

Trykk på tasten "-" slik at nivået innstilles på "0".

For å slå av umiddelbart må du holde tasten for valg av kokesone inne i 3 sek. Nå er kokesonen slått av, og restvarmeindikatoren "H" tennes.

Blokkering av betjeningspanelet

Denne funksjonen sperrer brytere, slik at platetoppen ikke kan slås på ved en feiltakelse. For å aktivere blokkeringen av betjeningspanelet, slår du på platetoppen og trykker i tre sekunder på tasten (eller tasten for automatisk funksjon/Ecobooster, på noen versjoner): Et lydsignal og en indikatorlampe under hengelåssymbolet viser at funksjonen er aktivert. Alle funksjonene på betjeningspanelet er blokkert, bortsett fra Av-funksjonen. For å deaktivere blokkeringen av betjeningspanelet, gjentar du framgangsmåten for aktivering. Det lysende punktet vil forsvinne og platetoppen kan igjen brukes.

Vann, væsker som er kokt over eller hvilken som helst gjenstand på tasten under symbolet, kan forårsake utilsiktet aktivering eller deaktivering av blokkeringen av betjeningspanelet.

Tidsinnstilling (Timer)

Timeren er en tidsbryter som gjør det mulig å stille inn en tilberedningstid på maksimalt 99 minutter (1 time og 39 minutter). Funksjonen kan brukes på alle kokesonene.

Velg kokesonen der du vil bruke timeren (et lysende punkt vises nede til høyre for indikatoren for effektnivå på displayet). Trykk på knappen med klokkesymbolet og still inn ønsket tid med tastene "+" og "-" for timer-funksjonen (se figur). Noen få sekunder etter siste tastetrykk,

begynner timeren nedtellingen (et lysende punkt tennes ved siden av kokesonen der timeren er aktivert). Når tiden er ute, høres et lydsignal og

kokesonen slår seg automatisk av.

Timeren kobles ut ved å trykke på tasten "-" til displayet viser "0:0" eller trykke i 3 sek. på tasten med klokkesymbolet.

Gjenta punktene over for å stille inn timeren på en annen kokesone. Timer-displayet viser alltid tiden som tilhører valgt kokesone eller den korteste.

For å endre eller avslutte timeren må du trykke på tasten for valg av tilhørende kokesone.

Meldinger på betjeningspanelet

Restvarmeindikator.

Platetoppen er utstyrt med en restvarmeindikator for hver av kokesonene. Denne indikatoren viser hvilke av kokesonene som fortsatt er varme.

Dersom displayet viser, er kokesonen fortsatt varm. I så fall er det for eksempel mulig å holde mat varm på den eller smelte smør. Når kokesonen er avkjølt, vil displayet slukke.

Indikator for feil eller ingen gryte.

Dersom kokeredskapet passer til induksjonsplatetoppen din, er feil plassert eller er av passende størrelse, vil indikasjonen "kokeredskap fraværende" vises på displayet (se illustrasjonen ved siden av). Dersom det ikke registreres noe kokeredskap innen 60 sekunder, vil platetoppen koble seg ut.

Spesialfunksjoner

Noen modeller er utstyrt med spesialfunksjoner:

Hurtigkok-funksjon (Booster)

Med denne funksjonen som kun finnes på noen kokesoner kan man utnytte platetoppens effekt maksimalt (for eksempel for å koke opp vann hurtig). Trykk på tasten " ^+ " til displayet viser for å aktivere funksjonen. Etter 10 minutters bruk med booster-funksjonen, stiller apparatet sonen automatisk inn på nivå 9.

Automatisk funksjon

Funksjonen stiller automatisk inn et effektivt nivå som passer til småkoking. Koble denne funksjonen inn etter å ha kokt opp maten, ved å trykke på tasten for tilhørende kokesone og deretter på tasten

Eco Booster

Når du har slått platetoppen på og valgt kokesone, trykker du på tasten E for å aktivere funksjonen. Platetoppen aktiverer automatisk en syklus som koker opp vannet og opprettholder kokingen. På denne måten reduseres strømforbruket i forhold til den normale booster-funksjonen. Funksjonen finnes kun på kokesoner som er merket med symbolet

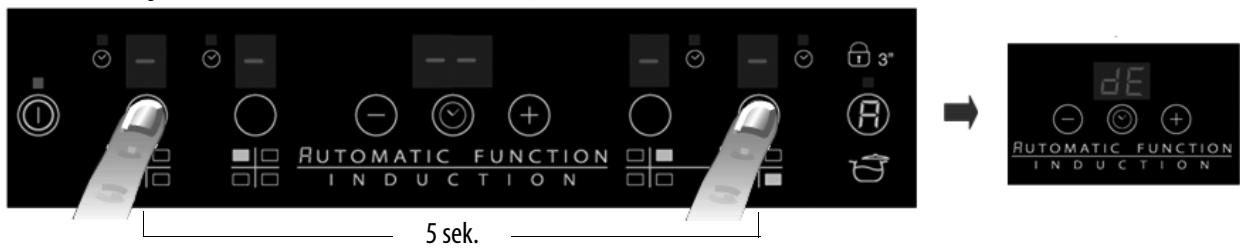

Demo-modus

Denne platetoppen er utstyrt med demo-modus som gir deg mulighet til å kommunisere med betjeningspanelet uten å slå på tilhørende kokesoner. Prosedyren for aktivering og deaktivering må utføres innen 60 sekunder fra det tidspunktet apparatet kobles til husets strømnett.

Trykk samtidig i 5 sekunder på de to ytterste tastene for valg av kokesone for å koble inn demo-modus: "dE" vises på midtdisplayet. Nå er det mulig å utforske funksjonene på betjeningspanelet, funksjonen Lock og Unlock er aktivert og i demo-modus.

For å koble ut demo-modus må du gjenta prosedyren. Husk at det er nødvendig å koble platetoppen fra strømnettet og så koble den til igjen og utføre prosedyren innen 60 sekunder fra tilkoblingen.

Det anbefales å rengjøre platetoppen hver gang den har vært i bruk og har fått avkjølt seg, slik at matrestene ikke brenner seg fast og blir vanskelige å fjerne. - Sukker og matvarer med høyt sukkerinnhold skader platetoppen og må fjernes umiddelbart. Salt, sukker og sand kan lage riper på glassoverflaten. - Benytt en myk klut, tørkerull eller spesialprodukter for rengjøring av glasskeramiske platetopper (følg produsentens anvisninger).

FEILSØKINGSLISTE

Les og følg instruksene i avsnittet "Bruksanvisning". Forsikre deg om at det ikke er strømbrudd. Tørk godt av overflaten på platetoppen etter rengjøring. Hvis displayet viser en kode når du slår på platetoppen, må du sjekke i tabellen under. Hvis du ikke er i stand til å slå av platetoppen etter bruk, må du øyeblikkelig avbryte strømtilførselen.

FEILKODE	BESKRIVELSE	MULIGE ÅRSAKER	LØSNING
C81, C82	Betjeningspanelet slår seg av pga. for høy temperatur	Temperatureninne i de elektroniske delene er for høy	Vent til platetoppen er avkjølt før du bruker den
F42 eller F43	Strømtilkoblingen til platetoppen har ikke riktig spenning	Sensoren registerrer en spenning som er ulik den på strømtilkoblingen	Koble platetoppen fra strømnettet og kontROLLER tilkoblingen
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60	Ring kundeservice og spesifiser feilkoden

STØY FRA PLATETOPPEN

Induksjonsplatetopper kan lage vislelyder eller knitting under normal bruk: Disse lydene kommer fra grytene på grunn av bunnens karakteristikker (for eksempel de ulike lagene med materiale som den er laget av, eller bunn som ikke er helt flat). Disse lydene varierer alt etter hva slags kokeredskap du bruker og matmengden og viser ikke til en feil.

I tillegg er induksjonsplatetoppen utstyrt med et innvendig kjølesystem for å holde de elektroniske komponentene på en kontrollert temperatur: Det er derfor du kan høre lyden av viften under bruk og også noen minutter etter at platetoppen er slått av. Dette er helt normalt og nødvendig for korrekt funksjon på apparatet.

SERVICE

1. Forsikre deg om at du ikke kan løse feilen selv på bakgrunn av punktene under "Feilsøkingsliste".
2. Slå av og på igjen apparatet for å se om problemet har løst seg.

Hvis feilen fremdeles er der, kontakt nærmeste kundeservice.

Vennligst oppgi:

en kort beskrivelse av feilen, - typen platetopp og eksakt modellbetegnelse, - servicenummeret (tallet etter ordet SERVICE på typeplaten) som er plassert på undersiden av platetoppen (på metallplaten) - din fulle adresse, ditt telefonnummer.

SERVICE

0000 000 0000

Dersom det er nødvendig med reparasjon, henvend deg til et autorisert servicesenter (som garanti for bruk av originale reservedeler og for en korrekt reparasjon). Reservedeler er tilgjengelige i 10 år.

Effektnivå		Tilberedningstype	Bruk av nivåene (en indikasjon som hjelp i tillegg til erfaring og tilberedningsvaner)
Maks. effekt	Boost	Hurtig oppvarming	Ideell for rask temperaturønking i maten eller hurtig oppkoking av vann eller rask oppvarming av kraft
	8-9	Frityrsteke - koke	Ideell til bruning, starte tilberedning, steking av frysevarer, hurtig oppkoking
Høy effekt	7-8	Brune - brase - koke - grille	Ideell for brasing, fosskoking, steking og grilling (av kort varighet, 5-10 minutter)
	6-7	Brune - koke - gryteretter - brase - grille	Ideell for brasing, småkoking, steking og grilling (av middels varighet, 10-20 minutter), forvarming av tilbehør
Middels effekt	4-5	Koke - gryteretter - brase - grille	Ideell for gryteretter, holde sãvidt kokende, koke (over lengre tid). Blande saus og pasta
	3-4	Koke - trekke - tykke - holde varm	Ideell for Lange tilberedninger (ris, sauser, steker, fisk) i væske (eks. vann, vin, buljong, melk), blande saus og pasta
	2-3		Ideell for Lange tilberedninger (ris, sauser, steker, fisk) i væske (eks. vann, vin, buljong, melk)
Lav effekt	1-2	Smelte - tine - holde varm - tilsette smør	Ideell for mykgjøring av smør, smelting av sjokolade, tining av små frossenvarer og holde mat som nettopp er tilberedt varm (eks. sauser, supper, grønnsaksupper)
	1		Ideell for Å holde mat som nettopp er tilberedt varm, tilsette smør til risotto og holde serveringsfat varme (med tilbehør som eigner seg for induksjon)
AV	Null effekt	Støtteoverflate	Platetopp i stand-by ell er avslätt (mulig gjenværende restvarme, indikert med H)

MERK:

Ved korte tilberedninger som trenger perfekt varmefordeling (eks. pannekaker) på den doble kokesonen på 28 cm (noen versjoner) anbefaler vi bruk av et kokeredskap med en diameter som er større enn 24 cm. For delikate tilberedninger (smelte sjokolade eller smør) anbefaler vi bruk av de enkle kokesonene med minst diameter.

VIKTIGE SIKKERHETSANVISNINGER

DIN OG ANDRES SIKKERHET ER SVÆRT VIKTIG

Timeren slås av ved å trykke på tasten "--" til displayet viser "0:0", eller ved å trykke i 3 sekunder på tasten med urikonet.

Gjenta punktene ovenfor for å stille inn timeren for hver sone. Timerdisplayet viser alltid tiden for den tilhørende sonen med kortest tid.

Endring eller avslåing av timeren utføres ved å velge tasten for kokesonen som timeren er koblet til.

Meldinger fra betjeningspanelet

Indikator for restvarme.
