MANUAL DE UTILIZADOR SIESTA 412 BARBECOOK

1 Registrar o aparelho. 88
2 Acerca do presente manual. 88
3 Instruções de segurança importantes 88

Leia e siga as instruções 88
Seja cauteloso com o gás 88
- Selezione um local apropriado 88
Avisos de seguranca 88

4 Conceitos recorrentes. 88

• Venturis ..... 89
  Cobertura do bico de gás. 89
• Esmalte 89
  Chamas súbitas 89

5 Montar o aparelho 89

Instruções de seguranca 89
Para montar o aparelho 89

6 Ligar o gás ao aparelho 89

• Qual botija, mangueira e regulador? 89
• Instruções de segurança 90
• Ligar a mangueira ao aparelho 90
• Ligar a mangueira e a botija ao regulador 90
  Substituir o cilindro. 91

7 Verificar fugas de gás 91

• Porque verificar fugas de gás? 91
• Quando verificar fugas de gás? 91
  Quais os materiais que necessito? 91
  Materiali occurrenti 91
  Para verificar fugas de gás 91
  No caso de una fuga de gás. 92

8 Preparar o aparelho 92

• Antes de cada'utilisation. 92
• Antes da primeira'utilisation (durante um longo período). 92
• Queimar no aparelho 92

9 Acender os bicos de gás. 92

Instruetoes de seguranca 92
Acender os bicos de gás principales. 92
- Acender o bico de gás lateral 93
Desligar os bicos de gás 93

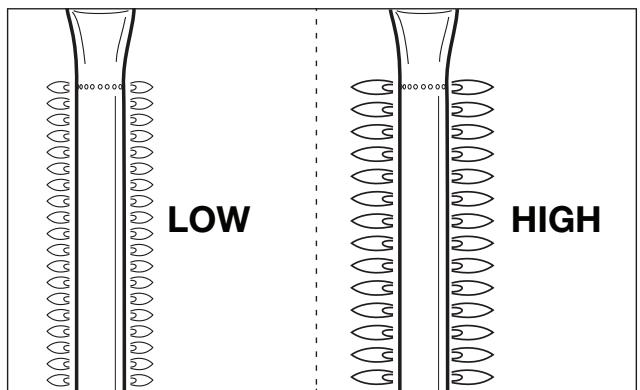

Reacender os bicos de gás 94
Verificar as chamas. 94

10 Dicas e conselho uteis 94

• Pré-aquecer o aparelho 94

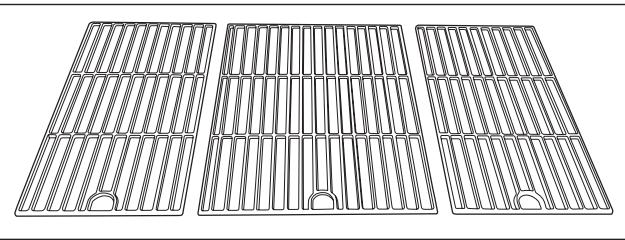

• Evitar que os alimentos fiquem agarrados 94
  Grelhar direta e indiretamente 94
  Grelhar com a tampa fechada 94
  Monitorizar a temperatura. 95
• Aproveitar as zonas quentes 95
  Evitar chamas descontroladas 95

11 Manutenção do aparecido 95

• Limpar o grelhador 95
  Limpara taça 95

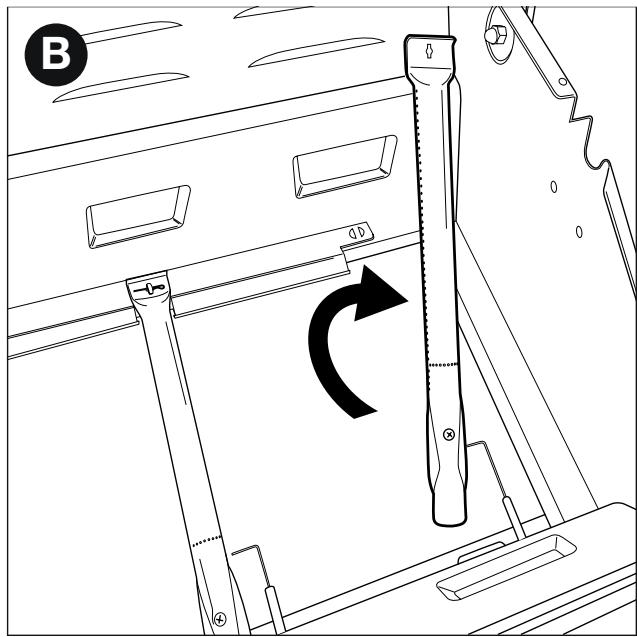

• Limpar os queimadores e osventureis. 95
• Acender o bico de gás lateral 96
  Guardar o aparelho 96
  Guardar botijas de gás 96
• Encomendar peças sobresselentes 96

12 Garantia 97

Coberto. 97
- Nao coberto 97

13 Especificações tíncicas 97

• Acender o bico de gás lateral 97
  Diametros do injector 97

14 Resolucao de problemas 98

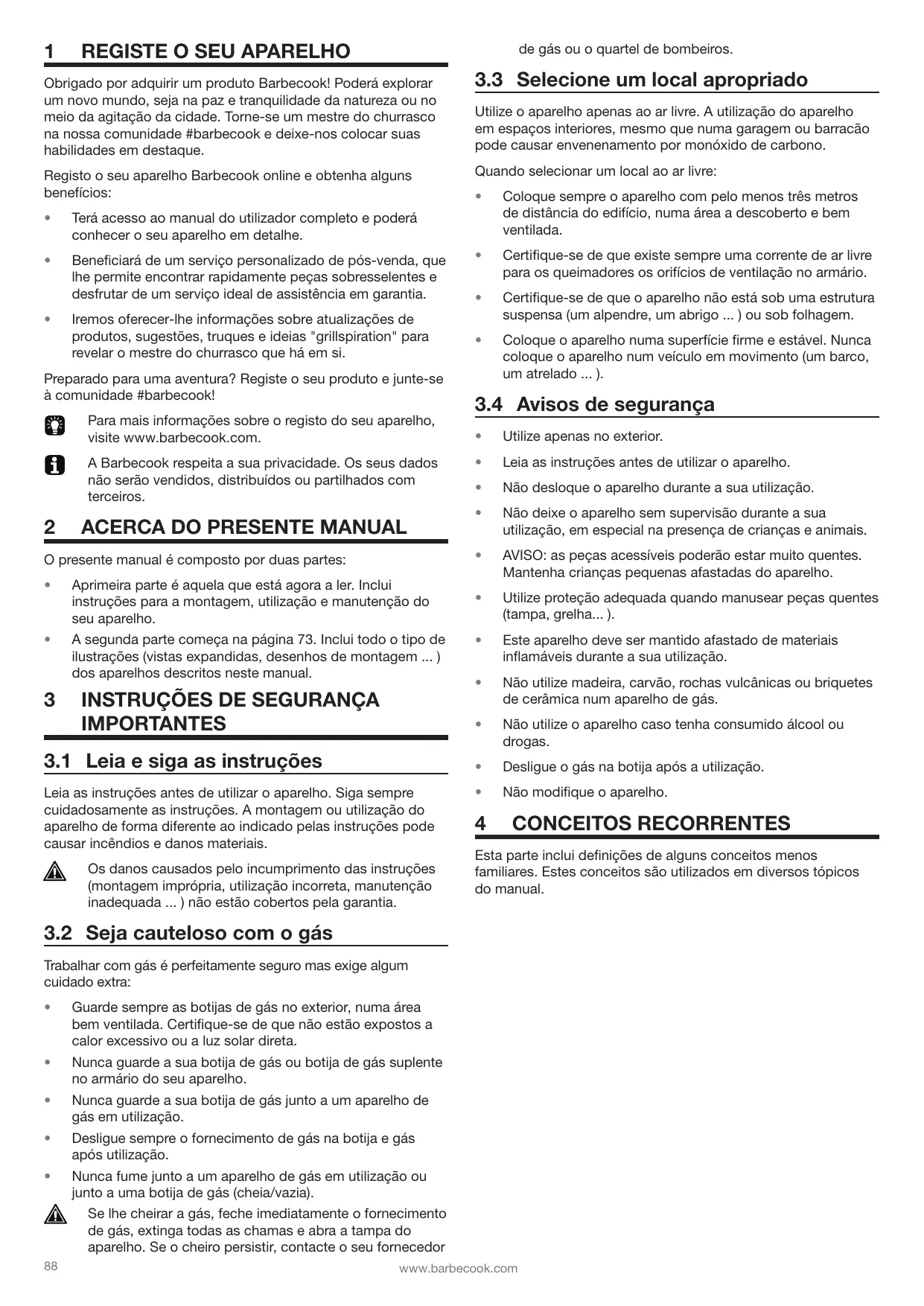

Obrigado por adquirir um produto Barbecook! Poderá explorar um novo mundo, sera na paz e tranquilidade da natureza ou no meio da agitação da cidad. Torne-se um mestre do churrasco na)nossa comunidade #barbecook e deixe-nos colocar suas habilidades em destaque.

Registo o seu aparelho Barbecook online e obtenha algunos beneficios:

• Terá acesso ao manual do'utilizar complete e poderá conhecer o seu aparelho em detailhe.
• Beneficiará de um的服务o personalizado de pós-venda, que lhe permitte encontrar rapidamente peças sobreselentes e desfrutar de um的服务o ideal de assistência em garantia.
• Iremos.Oferecer-lhe informacoes sobre atualizacoes de produits, sugestoes, truques e ideias "grillspiration" para revelar oarestre do churrasco que ha em si.

Preparado para uma aventura? Registe o seu produits e junte-se à comunidade #barbecook!

Para mais informações sobre o registo do seu aparecido, visite www.barbecook.com.

A Barbecook respeita a sua privacidade. Os seu dados não serao vendidos, distribuindo ou partilhados com terreiros.

2 ACERCA DO PRESENTE MANUAL

O presente manual é composto por das partes:

• Aprimira parte é aquela que está ahora a ler. Inclui instruções para a montagem, Utilização e manutenção do seu aparelho.
• A segunda parte começa na párgina 73. Inclui todo o tipo de ilustrações (vistas Expandidas, desenhos de montagem...) dos apareiros descritos neste manual.

3 INSTRUÇões DE SEGURANÇA IMPORTANTES

3.1 Leia e sina as instruções

Leia as instruções antes de utilizes o aparecido. Siga sempre cuidadosamente as instruções. A montagem ou utilização do aparecido de forma diferente ao indicado pelas instruções pode fazer incêndios e danos materiais.

Os danos causados pelo incumprimento das instruções (montagem impropriária, Utilização incorrente, manutenção inadequada...) não está cobertos pela garantia.

3.2 Seja cauteloso com o gás

Trabalhar com gás é perfeitamente seguro mas exige algouhnado extra:

• Guarde sempre as botijas de gás no exterior, numa area bem ventilada. Certifique-se de que não está expostos a calor excessivo ou a luz solar direta.
• Nunca guarde a sua botija de gás ou botija de gás suplente no armário do seu aparelho.
• Nunca guarde a sua botija de gás jusqu'à um aparecido de gás em utilizesção.
• Desligue sempre o fornecimento de gás na botija e gás antes Utilização.
• Nunca fume muito a um aparecido de gás emutilação ou muito a uma botija de gás (cheia/vezia).

Se Ihe cheirar a gás, Fecha imeditamente o fornecimiento de gás, extinga todas as chamas e abra a tampa do aparelho. Se o cheiro persistir, contacte o seu fornecedor

de gás ou o quartel de bombeiros.

3.3 Selezione um local apropriado

Utilize o aparelho apenas ao ar livre. A'utilização do aparelho em espécOs interiores, mesmo que numa garagem ou barracão pode causar envenolvimento por monóxido de carbono.

Quando seleccionar um local ao ar livre:

• Coloque sempre o aparecido com pelo menosraxs metros de distência do edificio, numa area a descoberto e bem ventilada.
• Certifique-se de que existe sempre uma corrente de ar livre para os queimadores os orificções de ventilação no armário.
• Certifique-se de que o aparecido não está sob uma estrutura suspensa (um alpendre, um abrigo...) ou sob folhagem.
• Coloque o aparelho numa superficie firme e estável. Nunca colocque o aparelho num Veçculo em movimento (um barco, um atrelado ...).

3.4 Avisos de segurarca

Utilize apenas no exterior.
Leia as instruções antes de utilizes o aparelho.
- Não desloque o aparecido durante a sua'utilisation.
- Não deixe o aparecido sem supervisão durante a sua'utilisation, em especial na presence de crianças e animais.
- AVISO: as peças aceissweis poderão estar muito quentes. Mantenha crianças pequenas afastadas do aparecido.
- Utilize proteção adequada quando manusear peças quentes (tampa, grelha...).
- Este aparecido deve ser mantido afastado de materiais inflamíveis durante a sua'utilisation.
- Não utilizemadeira,carvão,rochas vulcânicas ou briquetedesceramica numaparelho de gás.
- Não utilize o aparecido caso tenha consumido alcool ou drogas.
Desligue o gás na botija après autilização.
- Não modifique o aparecido.

4 CONCEITOS RECORRENTES

Esta parte inclui definições de algunos conceitos menos famíres. Estes conceitos são realizados em diversos tópicos do manual.

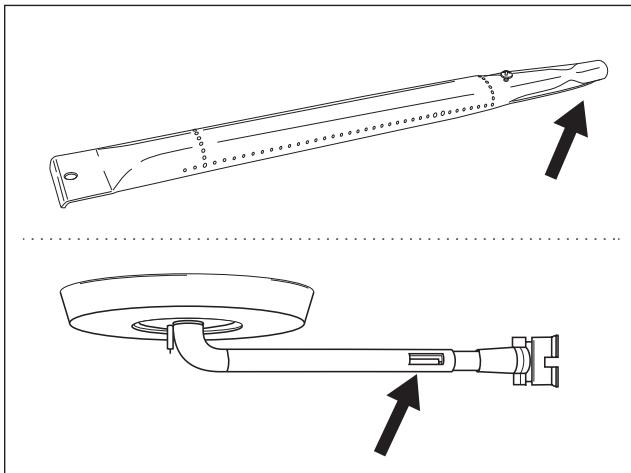

4.1 Venturis

Os venturis são os tubos(PCquenos ligados a entrada dos bicos de gás. Na parte lateral dos venturis existe um orificio. Isto é visível nos bicos de gás principais e no bico de gás lateral:

Quando o gás está a ser direcionado para os bicos de gás passa através dos venturis. Paraças ao orificções nos lados, o gás é então misturado com ar e - como resultado - com oxigenio. Isto é necessário para uma boa igníciao nos bicos de gás: apenas a mistura correta de gás e oxigenio irá acender apropriadamente e resultaré em boas chamas.

4.2 Cobertura do bico de gás

Algumas peças do aparecido está cobertas com uma camada de vidro fundido, denominado esmalte. Este esmalte protege o metal subjacente contra corrosão. O esmalte é um material de elevada qualidade: é resistente a ferrugem, não desaparece sob a influência de temperatas altas e é muito fácil de manter.

Devido ao facto de o esmalte ser menos flexivel do que o metal coberto, é possivel que pedações de esmalte lasquem quando manuseia o aparelho de forma incorreta. De modo a evaporar problemas, tenha cuidado quando estiver a montar peças esmaltadas e mantenha sempre o esmalte conforme descririto mais adiante no presente manual.

4.4 Chamas súbitas

As acendalhas são chamas repentinas que causam fazer a partir da taça quando está a grelhar. Geralmente são causadas pelaque de gordura ou marinada.

5 MONTAR O APARELHO

• Não modifique o aparecido quando estiver a montá-lo. É muito perigoso e não é permitido alterar peças pré-montadas e/ou vedadas pelo fabricante.
• Siga sempre preocupadosamente as instruções de montagem.
• Outilizadoréresponsavelpela montagem correta do aparelho.Os danos causados pelamontagem impropria nao sando cobertos pelagarantia.

5.2 Para montar o aparelho

Necessita de uma chave de fendas cruzada, de uma chave de fendas plana e de umailha AA (dispositivo de ignicao eletrico). Estas pilhas não são fornecidas com o aparelho.

1. Coloque o aparelho numa superficie plana e limpa.
2. Monte o aparelho conforme ilustrado nos desenhos de montagem. Estes encontrar-se na SECONDA parte do presentemanual,aposo a vista expandidado seu aparelho.

Tenha cuidado quando montar peças esmaltadas. As ferramentas e os parafusos poderão danificar o esmalte. Utilize as anilhas de fibra fornecidas para proteger o esmalte em redor dos parafusos.

As embalagens blister podem conter mais parafudos do que o necessário. Os parafudos podem ser deixados para já a montagem.

A embalagem inclui um kit de emergência com peças de montagem sobresselentes (parafusos, pinos, anilhas de fibra...) Pode utilizes-las no caso de perdier ou partir algumas peças.

LIGAR O GÁS AO APARELHO

6.1 Qual botija, mangueira e regulador?

Antes de ligar o gás ao aparelho,deeracompraruma botija de gás,uma mangueira e um reductor.Aabela abaixo indica qual a botija, mangueira e reductor a utiliser.

Este aparelho está regulado para funciona com botijas de gás butano/propano de 4,5 a 15 kg com um reduzor apropriado. Recomendamos que o aparelho sera ligado a gás propano O gás propano Oferece uma combustão de alta优质的 é menos sensivel ao gelo. A alta A da botija deve ser inferior a 58 cm, independente da largura ou diametro D da botija.

Compre o reductor e a botija de gás em?). Nem todos os redutores funciona em todas as botijas.

Utilize apenas uma mangueira e redutor homologados para o País de'utilisation.

6.2 Instruções de segurarca

• Nunca ligne ou cilindro diretamente ao aparelho. Monte sempre um regulator de pressao primeiramente no cilindro.
• Nunca modifique peças pré-montadas ou vedadas do cilindro, da mangueira ou do regulador de pressão.

• Mantenha a mangueira o mais curta possivel (1,5 m no máximo) para fazer que arraste no chão.

• Nunca deforme nem torça a mangueira. Não puxe nem perfure a mangueira. Mantenha a mangueira afastada de todas as peças quentes do barbecue. Certifique-se de que a mangueira flexível estica de forma normal, sem torcer ou puxar.

• A mangueira deve ser substituía se estiver danificada ou quebrada, quando exigido por regulamenteções{nacionais ou no final do ciclo de vida da peça (por exemple, Franca)

• Mantenha sempre a botija na posicao vertical.

• Nunca abra o fornecimento de gás.
• Verifique se existem fugas sempre que efetuar alterações na ligação do gás. Ver “7 Verificar a existência de fugas de gás”.

6.3 Ligar a mangueira ao aparelho

Franca:

O equipoamento pode ser utilisé comlots típos de mangueiras flexíveis:

• Mangueira flexível Concebida para ser acoplada ao barbecue e ao reduitor, com braçadeiras (de acordo com a norma XP D 36-110). Comprimento recomendado 1,25m
• Mangueira flexivel (de acordo com a norma XP D 36-112) equipada com uma porca G de 1/2 roscada para fixar ao barbecue e uma rosca M de 20x1,5 roscada para fixar ao redutor, 1,25 m de comprimento recomendado.

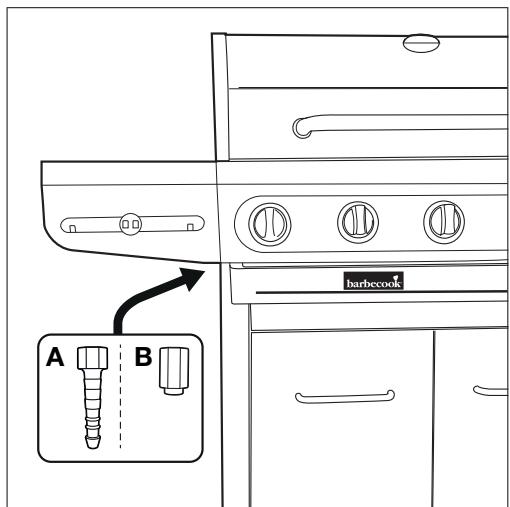

Outros païses:

O aparecido deve ser utilisé con una mangueira flexível adequada para gás butano e propano. O comprimento da mangueira não deve excesser 1,50 m.

Para ligar a mangueira do gás ao aparelho tem de montar um acoplamento no tubo de gás do aparelho. O aparelho é fornecido comodos acoplamente, eles发展机遇ados a paises em particular:

Páís	Acoplamento
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI	Acoplamento A
FR	Acoplamento B

Se o seu País não estiver naabela, utilize o acoplamento que se encontrar em conformidade com as suas normasnationais.

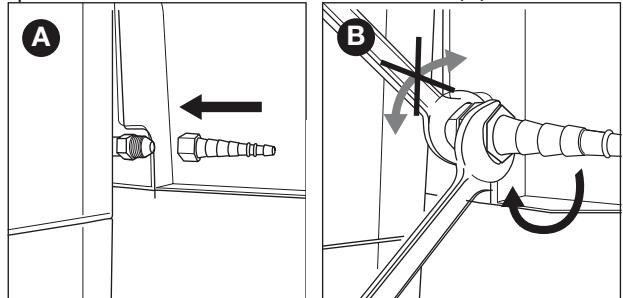

6.3.1 ACOPLAMENTO A

1. Aparafuse o acoplamento ao tubo de gás do aparelho (A) e aperte-o com una chave fixa de 19 mm (B).

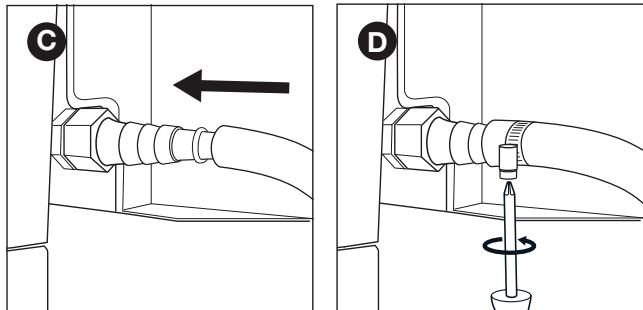

1. Deslize a mangueira ao longo do acoplamento (C) e aperte o anel de aperto com uma chave de fendas cruzada (D).

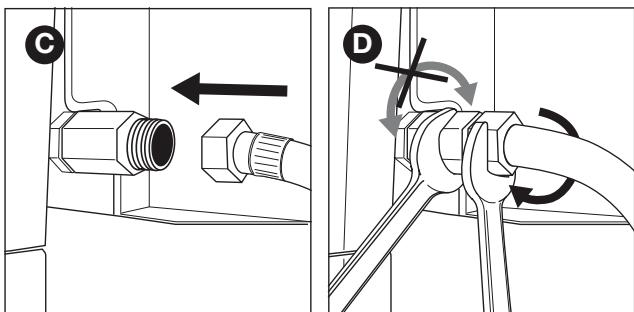

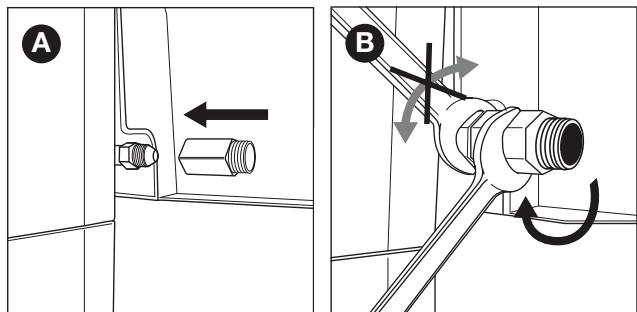

6.3.2 ACOPLAMENTO B

1. Aparafuse o acoplamento ao tubo de gás do aparelho (A) e aperte-o com una chave fixa de 22 mm (B).

1. Aparafuse a mangueira de gás ao acoplamento (C) e aperte-o com两大 chaves fixas. Fixe o acoplamento com uma chave fixa de 22 mm quando roda a mangueira com uma chave fixa ajustavel (D).

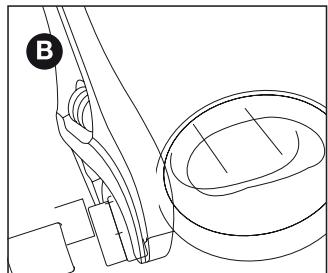

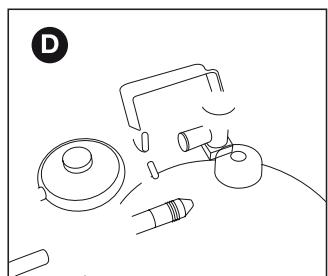

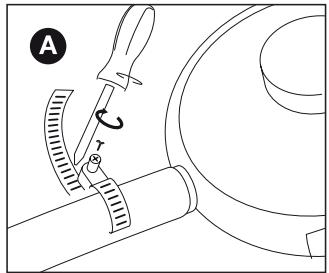

6.4 Ligar a mangueira e a botija ao regulador

Dependendo do tipo de regulador de pressão que utilizes, necessita de uma chave de vendas cruzada e/ou de uma chave fixa ajustavel.

1. Ligue a mangueira ao regulador de pressão. Adote uma das seguintes medidas:

2. Se a mangueira tiver um anel de aperto, deslize a mangueira ao longo do regulador e aperte o anel de aperto com uma chave de fendas cruzada (A).

3. Se a mangueira tiver uma porca, aparafuse a mangueira no regulador e aperte a porca com uma chave fixa ajustavel (B).

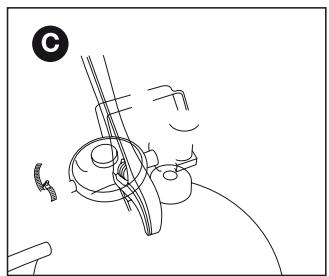

1. Ligue o regulador de pressao a botija de gás. Adote uma das seguiñes medidas:

2. Se o regulador tiver uma porca, aparafuse o regulador no sentido horário na botija e aperte a porca com uma chave fixa ajustavel (C).

3. Se o regulador tiver uma rosca, aparafuse o regulador no sentido anti-horário na botija (D).

Utilize apenas redutores que cumpram a norma EN 16129.

6.5 Substituir o cilindro

1. Fecha o fornecimento de gás e definira todos os botões de controle para OFF.
2. Desligue o cilindro vazio e ligne o cilindro cheio.
3. Verifique eventuels fugas no cilindro, na mangueira e em todas as ligações de gás. Ver "7 Verificar fugas de gás".

Atença, a mudança da botija de gás deve ser sempre efetuada longe de qualquer fonte de ignião.

7 VERIFICAR FUGAS DE GÁS

7.1 Porque verificar fugas de gás?

O gás propano e o gás butano são mais pesados do que o ar. Como resultado, não se dispersam quando existe uma fuga no aparelho. Especially naos dias sem vento,uma fuga pode fazer com que o gás se acumule no interior e em redor do aparelho. Esse gás acumulado podeOOTAO acender e explodir.

7.2 Quandovecicarfugasdegás?

• Antes da primarya'utilisation ou antes da primarya'utilisation antes um longo periodo de não-utilização.

Cada vez que substitui um componente de gás.
- Pelo menos uma vez por ano, de preferência no IPO do estado.

7.3 Instruções de segurarca

• Guarde o aparelho no exterior, numa area bem ventilada. Certifique-se de que não existem chamas ou fontes de calor尽头 ao aparelho.
• Nunca utilize um isqueiro ou fósforo para verficar fugas de gás.
• Não fume e não agenda os bicos de gás quando estiver a verificar fugas de gás.

7.4 Quais os materiais que necessito?

Para verificar fugas de gás, necessita de:

• Um liquido de teste. Pode utiliser um spray contra fugas antes o uso ou uma mistura de água (50%) e detergente da loça (50%).

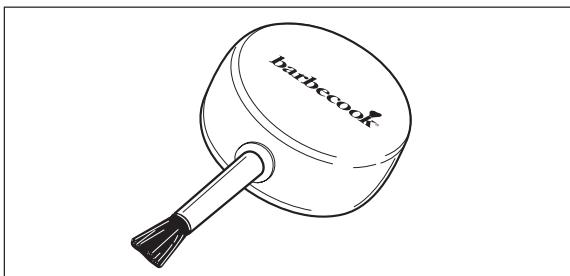

• A ferramenta de teste de fugas fornecida com o seu aparelho. Utiliza-a para sugar o liquido de teste e aplicá-lo no componente de gás ou ligação que pretende verficar.

7.5 Para verificar fugas de gás

Pode verificar eventuales fugas de gás ao aplicar um liquido de teste em todos os componentes de gás e ligações. Se as bolhas num componente em particular ou ligação crescerem, existe uma fuga de gás:

Para verificar fugas de gás, procedo segunte modo:

1. Coloque o aparelho no exterior.
2. Obtenha a sua ferramenta de teste contra fugas e o liquido de teste (spray contra fugas ou mistura de agua/detergente).
3. Abra a tampa e defina todos os botões de controlo para OFF.
4. Abra o fornecimento de gás ligeiramente. Rode a valvula da botija de gás apenas uma vez.

5. Sugue algoum liquido de teste com a ferramenta de teste contra fugas e aplique-o na area que pretende verificar. Tem de verificar:

6. As soldas da botija de gás (A)
   A mangueira (B)

7. As lagoões entre a botija e o regulator de pressão e entre o regulator de pressão e a mangueira (C)
   A ligação entre a mangueira e o aparelho (D)

O seu regulador de pressão e o acoplamento poderao serDifferentes dos indicados nas ilustracoes.

1. Adote uma das seguentes medidas:

2. Se detetar una fuga, continue conforme descririto en "No caso de una fuga de gás".

3. Se não existirem fugas, feche o fornecimento de gás, enchague bem todos os componentes com água e seque-os bem.

1. Fecha o fornecimento de gás e execute uma das següentes medidas:

2. Se detetou urna fuga numa das ligações, apareçaessa ligação.

3. Se detetou uma fuga no cilindro ou mangueira, substitua o cilindro ou a mangueira.

4. Verifique novamente a ligação ou o componente no qual detetou a fuga.

5. Se a fuga não for reparada, contacte um Barbecook distribuidor. Não utilize o aparecido às a fuga estar reparada.

Para obter una lista de distribuidores Barbecook próximos, consulte www.barbecook.com.

8 PREPARAR O APARELHO

Cada vez que utilizes o aparelho, certifique-se de que:

• O aparecido está num local apropriado. Ver "3.3 Seccione um local apropriado".
• A mangueira de gás não arrasta no chão e não entra em contacto com uma superficie quente ou com queda de gordura.
• A taça está limpa. Recomendamos que limpe o aparecido antes cadautilização.Ver“11.2 Limpar a taça”.

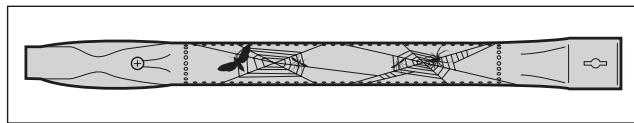

  Os bicos de gás eventureis não estábloqueados por ninhos de insetos ou teias de aranha. Ver "11.3 Limpar os queimadores e osventureis".

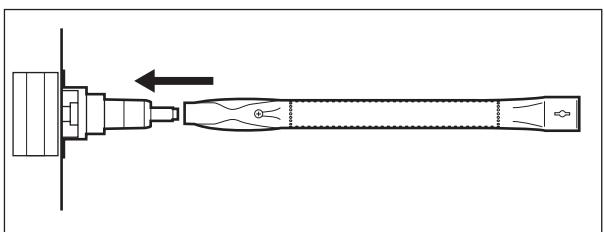

• Os bicos de gás está montados corretamente. Osventureis tem de ser colocados sobre as abertas das valvulas de gás.

Se pretender ter absoluta certeza de que a sua ligação de gás está em boas condições, pode verficar o seu aparecido quando a fugas de gás antes de cada Utilização. Ver "7 Verificar fugas de gás".

8.2 Antes da primeira'utilisation (durante um longo periodo)

Se utilizes o aparecido pela primarya vez ou pela primarya vez après um longo periodo de não-utilização tem de executar algumas verificações extra:

• Certifique-se de que leu, comprende u verificou todas as instruções no presente manual (apenas antes da primeira utilização).
• Verifique o aparelho quando a eventuais fugas de gás. Ver "7
• Verificar fugas de gás".

• Limpe os bicos de gás e os venturis (apenas antes da primeira'utilisation durante um longo periodo). Ver "11.3 Limpar os queimadores e os venturis".
• Queime no aparecido antes de colocar quaisquer alimentos neste (apenas antes da primarya utilização). Ver "8.3 Queimar no aparecido".

8.3 Queimar no aparelho

Ao queimar no aparecido antes da primarya utilização está a remover gorduras de fabrico residuais do aparecido. Procedo do segunte modo:

1. Acenda os bicos de gás principales e defina os respetivos botões de controlo para HIGH. Ver "9.2 Acender os bicos de gás principales".
2. Feche a tampa e Dealer o aparelho queimar durante 15关键时刻. Não colque ainda alimentos no grelhador.
3. Após 15关键时刻, abra a tampa e deixe o aparelho queimar durante mais 5关键时刻 (botões de controlo não defineis para HIGH).
4. Após 5 Minutes, o aparecido está pronto a ser uso. Pode ahora colocar alimentos no grelhador.

Para acender os bicos de gás com o dispositorio de igniãoétrico tem de instalar uma pilha AA no dispositorio de ignião. Essa pilha não é fornecida com o aparecido. Pode encontrar o compartmento da bateria do isqueiro no interior do painel frontal da mesa do lado direito.

9.1 Instruções de segurança

• Antes de acender o aparelho, execute todas as verificações listadas em "8 Preparar o aparelho".
• Certifique-se de que a tampa está sempre aberta quando acende um bico de gás.
• Nunca se debruce diretamente sobre um bico de gás quando o acender.

9.2 Acender os bicos de gás principales

9.2.1 UTILizar O DISPOSITIVO DE IGNÇÃO

1. Abra a tampa e coloque os botões de controlo dos bicos de gás principales para OFF.
2. Se nenhum除外 bico de gás estiver ainda acaso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
3. Empurre o botão de controlo de um bico de gás de espeto, coloque-o para HIGH e mantenha-o premido durante algo um tempo. O dispositivo de ignião incorporedao causar a faliscas que acenderão o bico de gás.

Acenda sempre um bico de gás principal para fazer. Nunca acenda todos os bicos de gás principales ao mesmo tempo.
4. Se o bico de gás não acender aprèsraxs tentativas, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se evapore.
5. Tente novamente acender o bico de gás. Se aixa增值服务 não acender, tente acendê-lo com um fósforo ou consulte "14 Resolução de problemas" para determinar a causa do problema.

9.2.2 UTILIZAR UM FOSFORO

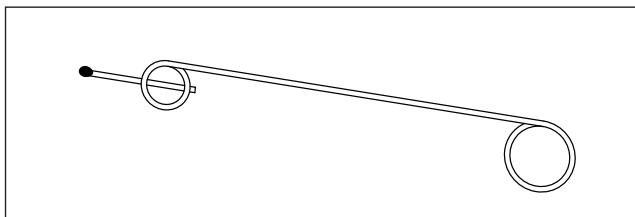

1. Colque um fósforo no suporte de fósforos.

1. Abra a tampa e coloque os botões de controlo dos bicos de gás principales na posão OFF.
2. Se nenhum除外 bico de gás estiver ainda acaso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.

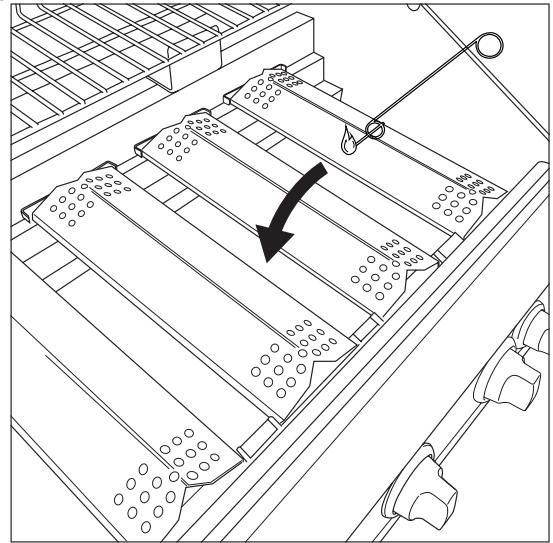

3. Acenda o fósforo e secure-o circa de 13 mm do bico de gás.

1. Coloque o botão de controlo de um bico de gás na posicao HIGH.

Acenda sempre um bico de gás principal para fazer. Nunca agenda todos os bicos de gás principais ao mesmo tempo.

1. Se o bico de gás não acender dentro de 5 segundos, colocque o respetivo botão de controlo na posicao OFF, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se dissipe.
2. Tente novamente acender o bico de gás. Se ainda como acender, consulte "14 Resolução de problemas" para determinar a causa do problema.
3. Assim que um bico de gás estiver aceso, acenda os outros bicos de gás colocando os respetivos botões de controlo na posão HIGH.

9.3 Acender o bico de gás lateral

O queimador lateral pode supportar tachos com um peso máximo de 9 kg, um diamétro máximo de 220 mm e um diamétro minimo de 120 mm.

9.3.1 UTILIZAR O DISPOTIVO DE IGNACAO

1. Abra a tampa e defin o botao de controlo do bico de gas lateral para OFF.
2. Se nenhum除外 bico de gás estiver ainda acaso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
3. Empurre o botão de controlo do bico de gás lateral, coloque-o para HIGH e mantenha-o premido durante algo um tempo. O dispositivo de ignião incorpORA可能导致 faisas que acenderao o bico de gás lateral.
4. Se o bico de gás não acender après tres tentativas, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 Minutes. Isto permitirá que o gás acumulado se evaporé.
5. Tente novamente acender o bico de gás lateral. Seagate não acender, tente acende-lo com um fósforo ou consulte "14 Resolução de problemas" para determinar a causa do problema.

9.3.2 USO DEI FIAMMIFERI

1. Coloque um fósforo no suporte de fósforos.
2. Abra a tampa e coloque o botão de controlo do bico de gás lateral na posção OFF.
3. Se nenhum除外 bico de gás estiver ainda acso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.

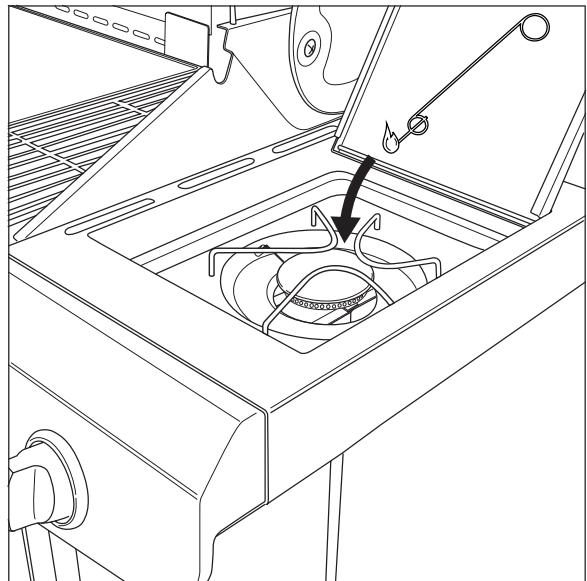

4. Acenda o fósforo e secure-o circa de 13 mm do bico de gás lateral.

1. Coloque o botão de controlo do bico de gás lateral na posicao HIGH.
2. Se o bico de gás lateral não acender dentro de 5 segundos, colocque o respetivo botão de controlo na posicao OFF, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se dissipe.
3. Tente novamente acender o bico de gás lateral. Seagate não acender, consulte “14 Resolução de problemas” para determinar a causa do problema.

9.4 Desligar os bicos de gás

Se deixar de utiliser os bicos de gás tem de desligá-los. Procedo segunte modo:

Ao fechar primeiramente o fornecimento de gás, certifique-se de que não existe gás residual no aparelho.

9.5 Reacender os bicos de gás

Se um bico de gás se apagar enquanto estiver a ser utilizado, Proceeda do segunte modo:

1. Aprire il coperchio e chiudere il gas.
2. Girare tutte le manopole di commando su OFF e aguarde 5关键时刻. Isto permetirá que o gás acumulado se dissipe.
3. Reacenda o(s) bico(s) de gás

Sempre que acende um bico de gás deve verificar as chamas. Uma chama perfeita é quase completeness azul, com um pouco de amarelto no topo. As chamas amarelas esporádicas são normalis e não são prejudicials.

Se as chamas estiverem:	Faça o segunte:
Baixas e completeness amARElas	1. Fate imeditamente o fornecimento de gás e definira todos os botões de controlo para OFF. 2. Consulte “14 Resolução de problemas” para determinar a causa do problema. O mais provavel é os venturis estarem bloqueados.
Piu alta del braciere	1. Fate imeditamente o fornecimento de gás e definira todos os botões de controlo para OFF. 2. Aguarde 5 Minutes de modo a permitir que o gás acumulado se evapore. 3. Reacenda o(s) bico(s) de gás. 4. Se o problema persistir, consulta “14 Resolução de problemas” para determinar a causa do problema.

10. DICASE CONSELHOS UTEIS

10.1 Pré-aquecer o aparelho

Ao pré-aquecer o seu aparecido garanté que o grelhador está suficientemente quente quando colocar alimentos;neste. Proceda do segunte modo:

1. Acenda o(s) bico(s) de gás e defina o(s) respetivo(s) botão(ões) de controlo para HIGH.
2. Fecha a tampa e deixe o aparecido durantedezcretos.
3. Apósdezminutos,abra tampa e coloque os seu alimentos no grelhador.
4. Se necessitar de menos calor ahora, define o(s) botão(ões) de controlo para uma posicao inferior.

10.2 Evitar que os alimentos fiquem agarrados

Para evaporar que os alimentos fiquem agarrados à grelhá:

• Unte os alimentos com oleoutilizando um pincel antes de colocac-los na grelha. Tentem pode olear o proprietary grelhador.
• Pré-aqueça o aparelho. Quanto mais quente estiver o grelhador quando colocá alimentos sobre este, menos os alimentos ficarão agarrados a este.
• Não vire os alimentos muito rapidamente. Deixe-os primeiramente apanharem algoum calor.

Depending on how alimentos que estiver a preparar e do modo como pretende prepararlos, pode gregar har direta ou indirectamente:

Método	Descrição	Utilização
Diretamente	C Coloque os seuis alimentos diretamente sobre um bico de gás acedo, coloque esse bico de gás numa posicao elevada e mantenha a tampa aberta.	Para tostar carne e vegetais
Indiretamente	C Coloque os seuis alimentos+junto de um bico de gás acedo, coloque esse bico de gás numa posicao média/ baixa e feche a tampa.	Para continuar a cozinhoar carne tostada

Quando estiver a grelhar com a tampa fechada, mantenha-se sempre atento ao termómetro da tampa de modo a assegurar que o aparecido não fica muito quente. Ver "10.5 Monitorizar a temperatura".

10.4Grelhar com a tampa fechada

Fechar a tampauponfaz grelhados temalgumasvantagens importantes:

• A temperatura do grelhador é superior e mantém-se mais constante.
• Reduz o tempo de cozedura dos seu alimentos e mantém os seu alimentos mais humidos.
• Reduz as chamas descontroladas e poupa gás.

Quando estiver a grelhar com a tampa fechada, mantenha-se sempre atento ao termómetro da tampa de modo a assegurar que o aparecido não fica muito quente. Ver "10.5 Monitorizar a temperatura".

10.5 Monitorizar a temperatura

O seu aparelho está equipado com bicos de gás potentes pelo que aquece rapidamente e pode fazer a temperatura regular. quando estiver a grelhar com a tampa fechada tem de certificar-se de que o aparelho não fica muito quente. Mantenha-se atento ao termómetro da tampa e tenha em conta as seguições orientações:

• Uma temperatura de cozedura normal é de aproximamente 210^ . Com temperatas superfiores, a queda de gordura e a gordura acumulada pode causar incendiar.
• A temperatura não deve nunca ser superior a 300^ C durante mais de cinco Minutes. Isto pode danIFICAR e deformar o aparelho.

Se o aparelho ficar demasiado quente, arrefeca-o aoAbrir a tampa e colocar os bicos de gás numa posão inferior.

10.6 Aproveitar as zonas quentes

Quando todos os bicos de gás estiverem acemos, as coberturas dos bicos de gás distribuem o calor o mais uniformamente possível pelo grelhador. Apasar este calor uniforme, algumas zonasalready está mais quentes do que outras. Pode aproveitar estas zonas de calor para grelhar os seuis alimentos na perfeicao:

Zona	Quente?	Utilizar para...
Frente	Quente	Grelhar alimentos delicados (camarões, peixe...)
Centro	Mais quente	Preparar alimentos que necessitam de algo um tempo para cozer (por ex.: salsichas, coxas de galinha...)
Voltar	Muito quente	Tostar carne e vegetais

Tambem podecriar zonas de calor ao jogar com a potencia dos bicos de gás. Pode, porexample, definir um bico de gás para una posiço inferior eutilizar a zona acima desse bico de gás para alimentos delicados ou alimentos que necessitam de algoum tempo para cozer.

10.7 Evitar chamas discontroladas:

Quando estiver a grelhar, é natural que ocorroram algumas chamas descontroladas. Contudo, demasiadas chamas descontroladas AUGMENTAM A TEMPERATUREA NO aparelho e pode incendar gordura acumulada. Para evaporar chamas descontroladas:

• Certifique-se de que a taça está limpa quando começar a grelhar. Recomendamos que limpe o aparecido antes cadautilização.Ver "11.2 Limpar a taça".
• Verifique regularamente se o orificio de drenagem de gordura não está bloqueado e se o tabuleiro de recolha de gordura ou taça也可能 não está cheio.
• Quando grelhar carne gordurosa, apare a gordura excessiva, feche a tampa e defina os bicos de gás para uma posão média ou baixa.

11 MANUTENÇÃO DO APARELHO

11.1 LIMPAR O GRELHADOR

Recomendamos que limpe a grelha antes cada'utilização, com um produto de limpeza Barbecook.

Recomendamos que limpe o recipiente antes cada'utilização, com um produit de limpeza Barbecook.

11.3 Limpar os queimadores e osventureis

11.3.1 PORQUE LIMPAR OS BICOS DE GÁS E OS VENTURIS?

As aranhas e os insettos podem fazer teias e ninhos nos bicos de gás e nos venturis. Isto poderá bloquear o fornecimento de gás para os bico de gás. Como resultado:

• Não pode acender os bicos de gás. Se consiguiar acendê-los already assim, apenas produzirão chamas com fumo e amarela.

O gás pode fazer a queimar fora dos venturis, nos botões de controlo. Estes incênhios são denominados chamas descontroladas e podem resultar em graves lesões e danos materiais.

Os danos causados por bicos de gás eventureis bloqueados são considerados como manutenção inadequada e não são cobertos pela garantia.

11.3.2 QUANDO LIMPAR OS BICOS DE GÁS E OS VENTURIS?

Tem de limpar os bicos de gás e os venturis do seu aparelho:

• Antes da primeira'utilisationação antes um longo periodo de não-utilização.
• Pelo menos das vezes por ano, de preferência no IPO do estado.

11.3.3 LIMPAR OS BICOS DE GÁS E OS VENTURIS

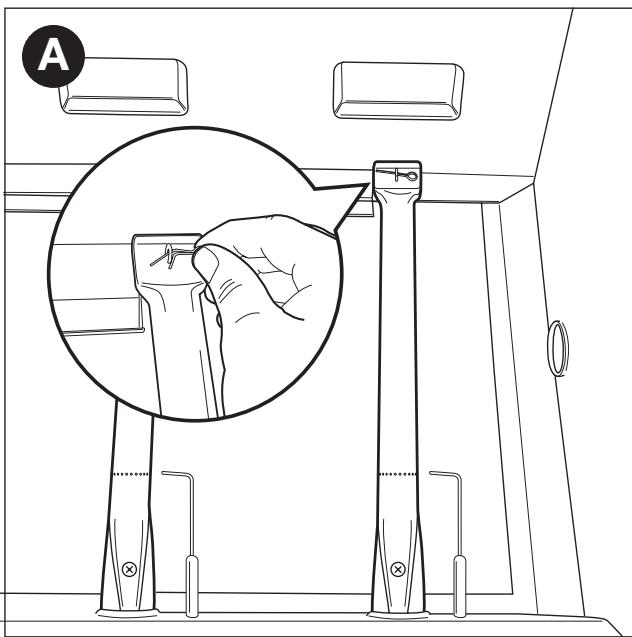

1. Remova os bicos de gás do aparelho conforme indicado nas ilustrações. Se notar que um bico de gás está danificado, tem de substituí-lo.

1. Limpe os bicos de gás e os venturis com uma escova(PC)queena ou um produits de limpeza de tubos caseiro (um clipe de papéis desdobrado, uma escova de canos ...).
2. Volte a colocar os bicos de gás. Certifique-se de que osventureis são colocados sobre as aberturas das valvulas de gás.

11.4 Manutenção das peças esmaltadas, peças de inox, peças cromadas e peças revestidas a pó

O aparecido é composto por peças esmaltadas, peças de aço inoxidável, peçascromadas e peças revestidas a po. Cada material tem de ser mantido de forma diferente:

Material	Como manter este material
Esmalte	• Não utilize objetivos afiados e não bata contra uma superficie dura. • Evite o contacto com liquidos frios quando acredem esponjados de metal e deterentes abrasivos.
Aço inoxidavel e cromado	• Não utilize detergentes agressivos, abrasivos ou de metal. • Utilize detergentes suaves e deixe-os atuar no aço. • Utilize uma esponja ou pano macios. • Enxaguae bem antes limpar e seque bem antes de guardar.
Revestimento de pá	• Não utilize objetivos afiados. Utilize detergentes suaves e uma esponja ou pano macios. • Enxaguae bem antes limpar e seque bem antes de guardar.

De modo a évitar a formação de ferrugem no aço inoxidável, evite o contacto com cloro, sal e ferro. Recomendamos que não utilize o aparelho muito da LINHA costeira, muito de linhas férreas ou muito de piscinas.

Os danos Causeados pelo incumprimento destas instruções são considerados como manutençao inadequada e não são cobertos pela garantia.

Por boa do vista expandida do seu aparelho (segunda parte do manual) encontrar uma lista com todas as peças que compoem o aparelho. Esta lista inclui um símbolo que especialica o material de cada coisa, pelo que pode utilize-a para verficar como tem de manter uma coisa em particular. A lista de peças utilizes os seguides sintobolos:

Símbolo	Material
●	Esmalte
▲	Cromado
■	Aço inoxidável
★	Revestimento de pó

11.5Guardar o aparelho

Se não utilizes o seu aparecido durante um periodo prolongado, guarde-o num local seco. Antes de guardar o aparecido:

• Desligue a botija de gás. Nunca guarde o seu aparelho no interior (nem mesmo numa garagem ou abrigo) quando estiver ligado a uma botija de gás.
• Limpe os bicos de gás e as grelhas, esfregue-os com áleo e embrulhe-os em papel.
• Cubra o seu aparecido com uma Barbecook cobertura. Registe o seu aparecido em www.barbecook.com para saber qual a tampa que necessita.

11.6 Guardar botijas de gás

Estas instruções aplicam-se a botijas vazias e cheias de gás.

• Guarde sempre as botijas de gás no exterior, numa area bem ventilada. Certifique-se de que não está expostos a calor excessivo ou a luz solar direta.
• Nunca guarde uma botija de gás numa area que pode se tornar muito quente (num carro, num barco ...).
• Nunca guarde a sua botija de gás ou botija de gás suplente no armário do seu aparelho.
• Nunca guarde a sua botija de gás muito a um aparecido de gás em Utilização.
• Guarde sempre as botijas de gás fora do alcance das crianças.
• Guarde e transporte as botijas de gás sempre na posão vertical.

11.7 Encomendar peças sobresselentes

As peças que está diretamente expostas ao fogo ou calor intenso devem ser substituções regularmente. Para encomendar uma coisa sobresselente:

1. Consulte o número de referencia da coisa que precisa. Pode encontrar uma lista de todos os números de referencia abaixo das vistas Expandidas na SECONDA parte destemanual e em www.barbecook.com.

Se registrou o seu produit online, sera automaticamente direcionado para a lista correta na sua conta MyBarbecook. Ai tera a possibidade de encomendar as suas peças online.

1. Encomende a peça sobresselente atraves da págrina www. barbecook.com ou no seu punto de vendita. As peças sob garantia podem ser encomendadas apenas no seu punto de vendda.

12.1 Coberto

O seu aparecido é fornecido com uma garantia deinous, a qual entra em vigor a partir da data de aquisicao.Esta garantia cobre todas as anomalias de fabrico, desde que:

• Tenhautilizzato,montado emantido o seu aparheiro de acordo com as instruções do presente manual.Os danos causados pelautilização incorreta,montagem incorreta ou manutenção inadequada não sãoconsiderados como anomalias de fabrico.

• Pode aparecer o recibo e o número de série únicos do seu aparelho. Este número de série começou por um G, seguido de 15 algarismos. Pode encontrará-lo:

• Neste manual e no pacote de principiante que inclui o manual.

• Na embalagem do aparelho.
  No interior da porta do armário.

• O Barbecook département da qualidade confirma que as peças está anomalas e que foram demonstraram estarem anomalas mediante Utilização normal, montagem correta e manutençao adequada.

Se uma das condições acima não for cumprida, não pode reclamar qualquer tipo de contributo. Em todo o caso, a garantia limita-se à reparacao ou substituição da(s) peça(s) anomala(s).

12.2 Não coberto

Os seguiñes danos e anomalias não está cobertos pela garantia:

• Desgaste normal (ferrugem, distorção, descoloração...) das peças diretamente expostas ao fogo ou calor intenso. É normal substituir estas peças esporadicamente.
• Irregularidades visuais inerentes ao processo de fabrico. Estas irregularidades não são consideradas como anomalias de fabrico.
• Todos os danos causados por manutenção inadequada, armazenamento incorreto, montagem impropriña ou 修改es efetuadas em peças pré-montadas.
• Todos os danos causados por utilização incorreta e abuso do aparelho (não utilizado de acordo com as instruções constantes neste manual, utilizes-lo para fins commerciais ...).
• Todos os danos consequentes causados por'utilização descuidada ou não-conformé do aparelho.
• Ferrugem ou descoloração causadas por influências externas, autilização de detergentes agressivos,exposão ao cloro ... Estes danos não são considerados como anomalias de fabrico.

13.1 Placa de identificacao

A plac de identificacao lista todas as especificações痫icas do seu aparelho. Pode encontrarlo:

• Na segunda parte deste manual.
  No interior da porta do armário.

13.2 Diâmetros do injetor

Bico de gás principal: 0.92
Bico de gás lateral: 0.85

Problema	Causa(s) provavel(eis)	Solução(ões)
Calor insufficiente	Fornecimento de gás não abertoVenturis não colocados sobre as abertas das válvulas de gásAberturas do bico de gás bloqueadasBotija do gás (quase) vexiaRegulator da pressão não ligado corretramente à botija e/ou mangueira	Abrir fazerce do gásColocar venturis sobre as abertas das válvulas de gásLimar abertas do bico de gás ou substituiro os bicos de gásSubstitui r a botija de gásLigar novamente o regulator de pressão à botija e/ou mangueira
Calor excessivo e/ou chamas descontroladas	Alimentos demasiado gordurososOrifico de drenagem da gordura bloqueado, gordura na taça e/ou gordura nos bicos de gásTemperatura demasiado alta	Retirar o excesso de gordura ou colocar os bicos de gás numa posicao baixaLimpar o orifico de drenagem da gordura, a taça e os bicos de gásDefinir os bicos de gás para uma temperatura mais baixa e/ou grehar os alimentos indiretamente
Calor não distribuido uniformamente ao longo da superficie do grelhador	Algumas dificenças de calor são normalis, ver "10.6 Aproveitar as zones quentes". Causa(s) provavel(eis) para grandes dificenças de calor:Aparelho não pré-aquecido	Pre-aquecer o aparecido
Chamas amarelas	Bicos de gás ou venturis bloqueadosPresença de sal nos bicos de gásAparelho ligado a butano	Limpe os bicos de gás e os venturisLimpe os bicos de gásLigar o aparecido ao propano, utilizing um regulator de pressão apropriadço
Chama incompleta	Bico de gás bloqueado, perfurado ou enferrujado	Limar ou substitui r o bico de gás
Chamas descontroladas (chamas fora dos venturis/nos botões de controlo)	Bicos de gás ou venturis bloqueados	Fechar o fazerce do gás e definir todos os bicos de gás para OFF.Deixar o aparecido arrefecer.Limper os bicos de gás e os venturis.
Chamas mais altas do que o bordo da taça	Muito ventoBotija do gás (quase) vexiaGordura na taça e/ou nos bicos de gás	Colocar o aparecido com o lado traseiro virado para o ventoSubstitui r botija de gásLimpar a taça e os bicos de gás
O regulator de pressão range	Tempo quenteNova botija de gás (cheia)	Não é um perigo ou defeito. Deve parar automaticamente après algo tempo.
O bico de gás assobia quando definecido para LOW	Injetor de gás, venturi e/ou bico de gás sujo	Limar o injeetor de gás, venturi e bico de gás
Não é possivel acender o bico de gás (com dispositivo de igniação ou com fósforo)	Bico de gás ou venturi bloqueadosSem fornecimento de gás	Limar o bico de gás e ou venturiAbrir o fazerce do gás e premir o botão de segurança no regulator de pressão (não existe em todos os reguladores)
Não é possivel ligar o bico de gás com o dispositoivo de igniação	Sem pinha instalada ou pinha instalada incorretamenteBico de gás médio não acende primaryoCabos do dispositoivo de ignião montados incorretamenteElétrdo danificadoFalha na ligação à terraDispositivo de ignião anómalo	(Re)instale a pinha, com os terminais positioningados corretamenteAcenda o bico de gás médio em primeiro lugarVerifique e monta novamente todas as ligações do dispositoivo de igniãoSubstitui rétrdeoVerficar e montar novamente osétrtos, bicos de gás e dispositoivo de igniãoSubstitua o dispositoivo de ignião
Sem faiscas ou som quando pressiono o dispositoivo de ignião	Sem pinha instalada ou pinha instalada incorretamentePinha vexiaBotão do dispositoivo de ignião montado incorretamenteGerador de faiscas avariado	(Re)instale a pinha, com os terminais positioningados corretamenteSubstitui a pinhaMontar novamente o botão do dispositoivo de igniãoSubstitui r gerador de faiscas
Apenas som (sem faíscas) quando pressiona o dispositoivo de ignião	Falha na ligação à terraBico de gás eétrtro demasiado afastados	Ligar novamente o gerador de faíscas e osétrvosDobre ligeiramente oétrtro do aproxí-ma-lo do bico de gás
Problema	Probabile causa	Soluizione
Presença de faíscas que não provêm dos bicos de gás	Cabos avariados	Substituir os cabos
Existem faíscas mas não em todos ospletros e/ou não são fortes o sufiente	Falha na ligaçao à terra Pilha refraca Elétridos húmidos ou partidos	Ligar novamente o gerador de faíscas e ospletros Substituir a piha Secar ospletros com toalhetes ou substituir ospletros

SV - BRUKSANVISNING

1 Registrar da n produkt 102
2 Om denna bruksanvising. 102
3 Viktiga sakerhetsinstruktioner 102

6.3 Ligar a mangueira ao aparelho

Frankrike:

8.2 Antes da primeira'utilisation (durante um longo periodo)

9.3 Avamca Tou Pmaivou Klavou
