GEBRUIKSAANWIJZING SIESTA 412 BARBECOOK

NL - GEBRUIKSAANWIJZING

1 Uw toestel registeren 18
2 Overdeze handleiding 18
3 Belangrijke veiligheidsinstrumenties 18

• De instructies lezen en opvolgen 18
  Voorzichtig omspringen met gas 18
  Een geschikte locatie kiezen. 18
  Veiligheidsinstructures 18

4 Terugkerende concepten 18

• Venturibuizen 18
  Branderkappen 19
  Email 19
  Opflakkeringen 19

5 Het toestel monteren 19

Veiligheidsinstructies 19
- Het toestel monteren 19

6 Het toestel van gas voorzien 19

• Welke gasfles, slang en regelaar? 19
  Veiligheidsinstructures 19
• De slang aansluiten op het toestel. 19
• De slang en gasfles aansluiten op de regelaar. 20
• De gasfles verrangen 21

7 Controlleren op gaslekken 21

• Waarom controlleren op gaslekken? 21
• Wanner controlleren op gaslekken? 21
  Veiligheidsinstructies 21
• Welke materialen heb ik nodsig? 21
• Controlleren op gaslekken. 21
  Ingeval van een gaslek. 22

8 Het toestel klaarmaken voor gebruik 22

Voor elk gebruik 22
Voor het eerste gebruik (of na een lange periode van ongebruik) 22
- Het toestel inbranden 22

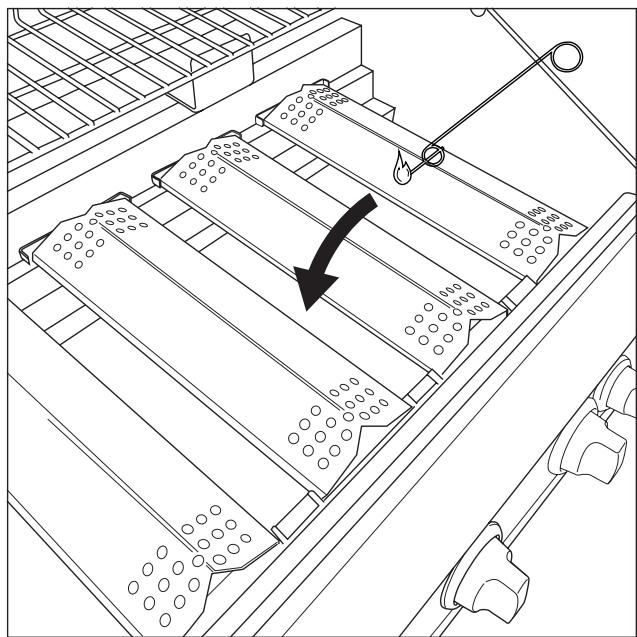

9 De branders ontsteken 22

Veiligheidsinstructies 22
- De hoofdbranders ontsteken 22

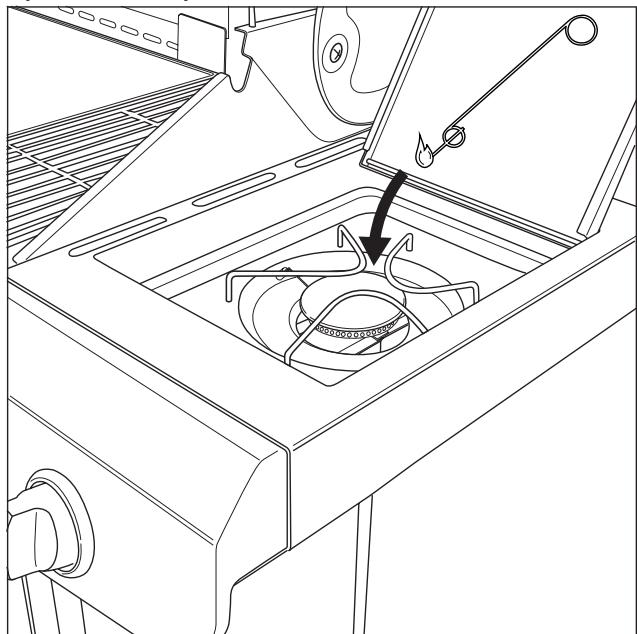

- De zijbrander ontsteken 23
- De branders uitschakelen 23
De branders opniew ontsteken 23

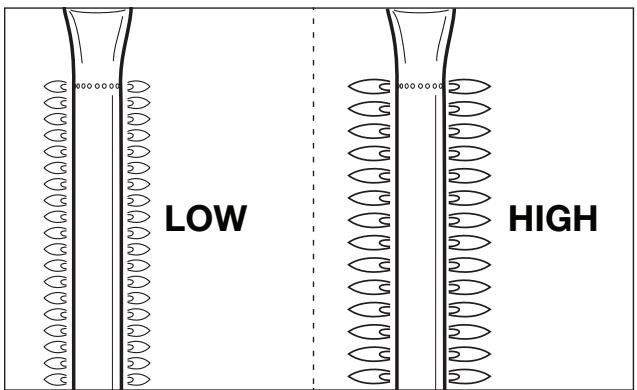

- De vlammen controlleren. 23

10 Handige tips. 24

• Het toestel voorverwarmen 24
  Voorkomen dat voedsel aankleeft 24
• Rechtstreeks en onrechtstreeks grillen. 24
  Grillemet geslotendeksel 24
• De temperatuur controlleren 24
• De warmtezones benutten 24
  Opflakkeringen vermijden 25

11 Het toestel onderhoden 25

• Het rooster reinigen 25
• De kuip reinigen 25

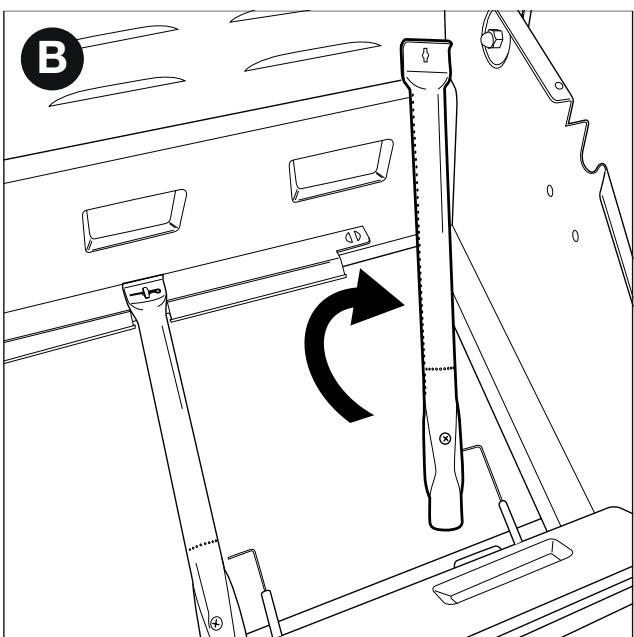

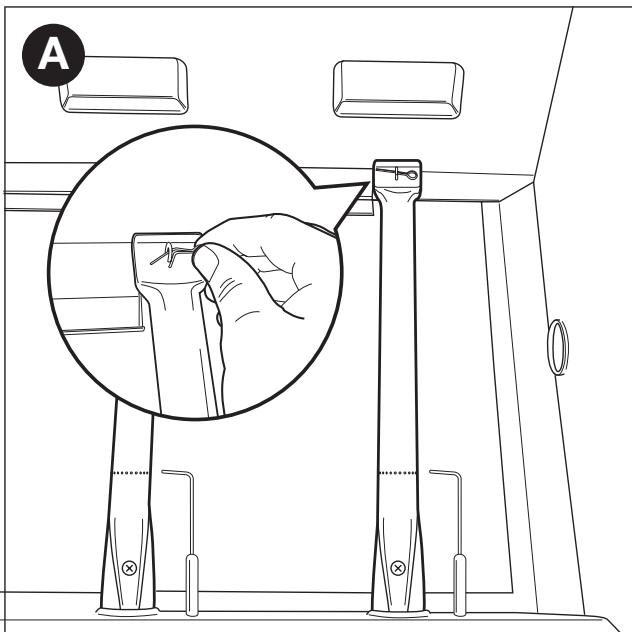

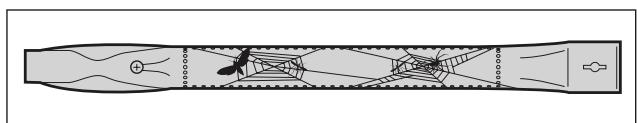

• De branders en venturibuizen schoonmaken 25
  Geemailerde, roestvaststalen, verchroomde en gepoederlakte onderdelen onderhoden 26
• Het toestel opbergen 26
  Gasflessen bewaren 26
  Reserveonderdelen bestellen 26

12 Garantie 27

Gedekt 27
Nietgedekt 27

• Typelabel 27
• Diameters van de injectoren 27

14 Problemen oplossen 27

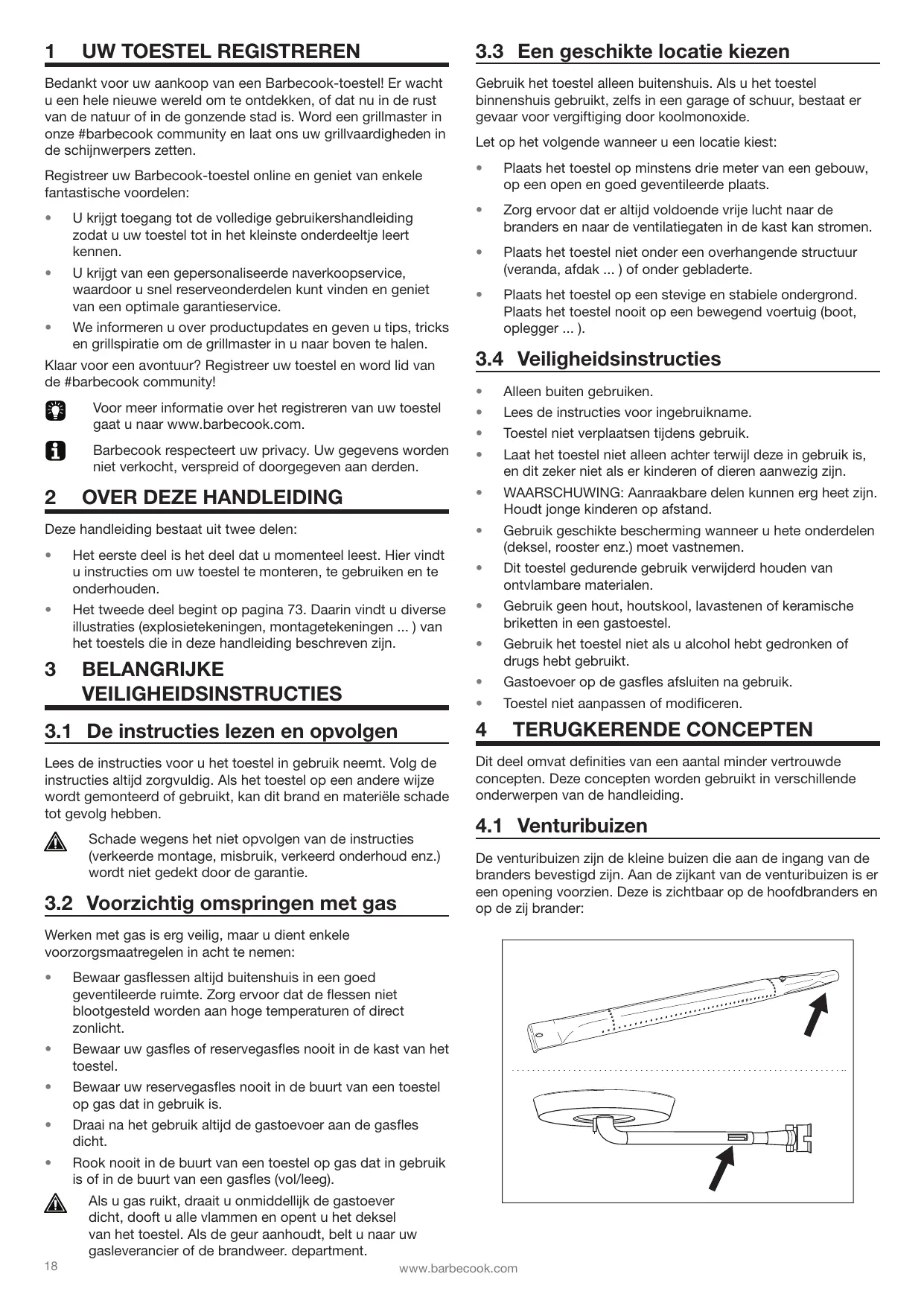

1 UW TOESTEL REGISTREREN

Bedankt voor uw aankoop van een Barbecook-toestel! Er wacht u een hele nieuwe wereld om te ontdekken, of dat nu in de rust van de natuur of in de gonzende stad is. Word een grillmaster in once #barbecook community en LAST ons uw grillvaardigheden in de schijnwerpers zetten.

Registreer uw Barbecook-toestel online en geniet van enkele fantastische voordelen:

U krijgt toegang tot de volledige gebruikershandleiding zodate u uw toestel tot in hetkleinste onderdeeltje leert kennen.
- U krijgt van een gepersonaliseerde naverkoopservice, waardoor u snel reserveonderdelen(Intkunt vinden en geniet van een optimale garantieservice.
We informeren u over productupdates en gehen u tips, tricks en grillspiratie om de grillmaster in u maar boven te halen.

Klaar voor een avontuur? Registreer uw toestel en word lid van de #barbecook community!

Voor meer informatie over het registereren van uw toestel gaat u waar www.barbecook.com.

Barbecook respecteert uw privacy. Uw geevens worden nicht verkocht, verspreid of doorgegeven aan derden.

2 OVER DEZE HANDLEIDING

Deze handleiding bestaat UIT twee delen:

• Het eerste deel is het deel dat u momenteel leest. Hier vindt u instructies om uw toestel te monteren, te gebruiken en te onderhonden.
• Het tweede deel begint op pagina 73. Daarin vindt u diverse illustraties (explosietekingen, montagetekingen ...) van het toestels die in deze handleiding beschreiben zijn.

3 BELANGRIJKE VEILIGHEIDSINSTRUCTIES

3.1 De instructies lezen en opvolgen

Lees de instructies voor u het toestel in gebruik neemt. Volg de instructies algijd zorgvuldig. Als het toestel op een andere wijze worden gemonteerd of gebruikt, kan dit brand en materiaèle schade tot gevolg hebben.

Schade wegens het Niet opvolgen van de instructies (verkeerde montage, misbruik, verkeerd onderhoud enz.) worden Niet gedekt door de garantie.

3.2 Voorzichtig omspringen met gas

Werken met gas is erg veilig, maar u dient enkele voorzorgsmaatregelen in acht te nemen:

• Bewaar gasflessen als tijd buitenshuis in een goed geventileerde ruimte. Zorg ervoor dat de flessen nicht blootgesteld worden aan hoge temperaturen of direct zonlicht.
• Bewaar uw gasfles of reservegasfles nooit in de kast van het toestel.
• Bewaar uw reservegasfles nooit in de buurt van een toestel op gas dat in gebruik is.
• Draai na het gebruik.altijd de gastoevoer aan de gasfles zich.
• Rook nooit in de buurt van een toestel op gas dat in gebruik is of in de buurt van een gasfles (vol/leeg).

Als u gas ruikt, draauit u onmiddelijk de gastoever dicht, dooft u alle vlammen en opent u het deksel van het toestel. Als de geur aanhoudt, belt u maar uw gasleverancier of de brandweer. department.

3.3 Een geschichte locatie kiezen

Gebruik het toestel alleen buitenhuis. Als u het toestel binnenshuis gezruikt, zichs in een garage of schuur, bestaat er gevaar voor vergiftiging door koolmonoxide.

Let op het volgende wanner u een locatie kiest:

• Plaats het toestel op minstens drie meter van een gebouw, op een open en goed geventileerde plaats.
  Zorg ervoor dat er.altijd voldoende vrijlucht maar de branders enaar de ventilatiegaten in de kast kan stromen.
• Plaats het toestel Niet onder een overhangende structuur (veranda, afldak ...) of onder gebladerte.
• Plaats het toestel op een stevige en stabiele ondergrond. Plaats het toestel nooit op een bewegend voertuig (boot, oplegger ...).

3.4 Veiligheidsinstructies

Alleen buiten gebruiken.
Lees de instructies voor ingebruikname.
Toestel nicht verplaatsen tijdens gebruik.
Laat het toestel Niet alleen achechter verwijl deze in gebruik is, en dit zeker Niet als er kinderen of dieren aanwezigহn.
WAARSCHUWING: Aanraakbare delen können erg heet+zijn. Houdtjonge kinderen op afstand.
- Gebruik geschikte bescherming wanner u hete onderdelen (deksel, rooster enz.) moet vastnemen.
- Dit toestel gedurende gebruik verwijderd houden van ontvlambare materialen.
- Gebruik geen hout, houtskool, lavastenen of keramische briketten in een gastroestel.
- Gebruik het toestel nicht als u alcohol hebt gedronken of drugs hebt gebruikt.
Gastroevoer op de gasfles afsluiten na gebruik.
Toestel nicht aanpassen of modifieren.

4 TERUGKERENDE CONCEPTEN

Dit deel omvat definities van een aantal minder vertrouwde concepten. Deze concepten worden gebruikt in verschillende onderwerpen van de handleiding.

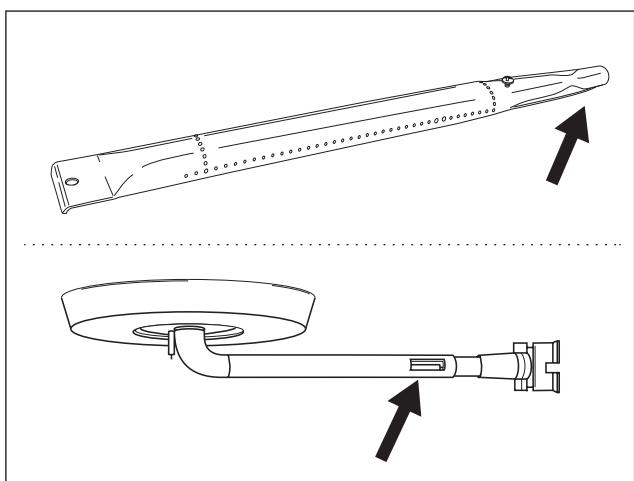

4.1 Venturibuizen

De venturibuizen zijn dekleine buizen die aan de ingang van de branders bevestigd zijn. Aan de zijkant van de venturibuizen is er een opening voorzien. Deze is zichtaar op de hoofdbranders en op de zij brander:

Op weg waar de branders paasseert het gas door de venturibuizen. Via de openingsen in de zijkanten worden het gas gemengd met lucht, en dus ook met zuurstof. Dit is nodig voor een goede ontbranding in de branders: alleen een correct gas-zuurstofmengsel za goed ontbranden en/MMie vlammen opleveren.

4.2 Branderkappen

De branderkappen zijn de=kappen die gemonteerd worden boven de branders van het toestel. Ze beschermen de branders gegen druipend vet. De openingsen aan de zijkanten van de kappen verdelen de warmte over het rooster, zDat het veel sneller en gegelijkmatiger opgewarmd worden.

4.3 Email

Sommige delen van het toestel zich bekleed met een laag gesmoltenglas, zogenaamd email. Dit email beschermt het onderliggende metaal gegen corrosie. Email is een kwaliteitsvol materiaal: het is bestand gegen roest, het verzwakt nicht onder invloed van hoge temperaturen en het is zeer eenvoudig te onderhonden.

Omdat het email minder flexibel is dan het metaal waarop het is aangebracht,{kunnen stukjes email loskomen wanner u het toestel Niet correct gebruikt. Om problemen te vermiiden, dient u voorzichtig te zijn wanner u geemailleerde onderdelen monteert en dient u het email altijd te onderhoden zoals beschreiben in deze handleiding.

4.4 Opflakkeringen

Opflakkeringen zijn vlammen die plots uit de kuip springen tijdens het grillen. Ze worden meestal veroorzaakt door druipend vet of druipende marinade.

5 HET TOESTEL MONTEREN

5.1 Veiligheidsinstructies

• Breng geen wijzigingen aan het toestel aan wanner u deze in elkaar zet. Onderdelen die door de fabrikant werden voorgemonteerd en/of afgedicht,ogens Niet worden gewijzigd,want dit is zeer gevaarlijk.
• Volg de montage-instructies altijd zorgvuldig.
• De gekruiker is verantwoordelijk voor de correcte montage van het toestel. Schade veroorzaakt door een foutieve montage worden Niet gedekt door de garantie.

5.2 Het toestel monteren

U hebt een kruisschroevendraaier, een platte schroevendraaier en een AA-batterij (elektrische ontsteker) nodig. Er zich geen batterijen bij het toestel geleverd.

1. Plaats het toestel op een effen en schone ondergrund.
2. Monteer het toestel zoals aangegeven in de montagetekingen. U vindt deze in het tweede deel van deze handleiding, na de explosietekening van uw toestel

Wees voorzichtig bij het monteren van emailonderdelen. Het gereedschap en de schroeven konnen het email beschadigen. Gebruik de bijgeleverde verzelringen om het email rond de schroeven te beschermen.

Het is möglichk dat de blisterverpakkingenmeer schroeven dan nodig bevatten, en dat er dus schroeven overblijven na de montage.

Het pakket omvat een noodkit met reserveonderdelen (schroeven, bouteen, gezelringen enz.) die u kurz bebruiken als u een onderdeel verloren bent of stukgemaakt hebt.

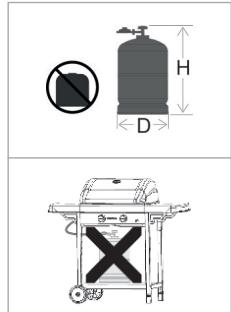

6.1 Welke gasfles, slang en regelaar?

Voor u het toestel van gas kutnant voorzien, moet u eerst een gasfles, een slang en een drukregelaar kopen. In de onderstaande tabel ziet u welke gasfles, slang en regelaar u要去 gebruiken. In Belgie (BE) moet u bijvoorbeeld een propaanfles gebruiken met een slang en regelaar voor 37 mbar, of een butaanfles met een slang en regelaar voor 28-30 mbar.

Land	Gasfles, slang en regelaar
DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK, NL	Propaan, 30 mbar / butaan, 30 mbar
ES, GB,, IE, PT, BE, FR, LU, IT, CY	Propaan, 37 mbar / butaan, 28-30 mbar

Dit toestel is gefabriceerd om gebruikt te worden met butaan of propaanflessen van 4,5 tot 15 kg, voorzien van een gepast redueerventiel. Wij raden u aan propaan te gebruiken voor het toestel. Propaan levert een kwaliteitsvolle verbranding en is minder vorstgevoelig. De hoogte van de gasfles moet minder dan 58 cm+zijn ongeacht de bredte of doorsnede D van de fles.

Koop uw drukregelaar en gasfles.altijd samen. Niet alle regelaars passen op alle gasflessen.

Gebruik enkel een gasslang en ontspanner die in het land van gebruik gehomologeerd zijn.

6.2 Veiligheidsinstructies

Sluit de gasfles nooit rechtstreeks aan op het toestel.
Monteer algijd eerst een drukregelaar op de gasfles.
- Pas voorgemonteerde of verzegelde onderdelen van de gasfles, slang of drukregelaar nooit aan.
Zorg voor een zo kort möglichke slang (maximaal 1,5 m) om te verhinderen dat deze over de grond sleept.

• Vervorm of plooi de gasslang nooit. Controller of de slang Niet gespannen staat of gedraid is. Laat de slang nooit onderdelen raken die heet hunnen worden.
• De slang要去 verrangen worden indien ze beschadigd is of barsten vertoont, wanner de nationale voorschriften dit vereisen of volgens haar geldigkeit.

Zet de gasfles altejd rechtop.
- Open nooit de gastoevoer
- Telkens wanseer u wijzigingen aanbrengt aan de gasverbindingen, moet u controlleren of er gaslekken zijn. Zie "7 Controlleren op gaslekken".

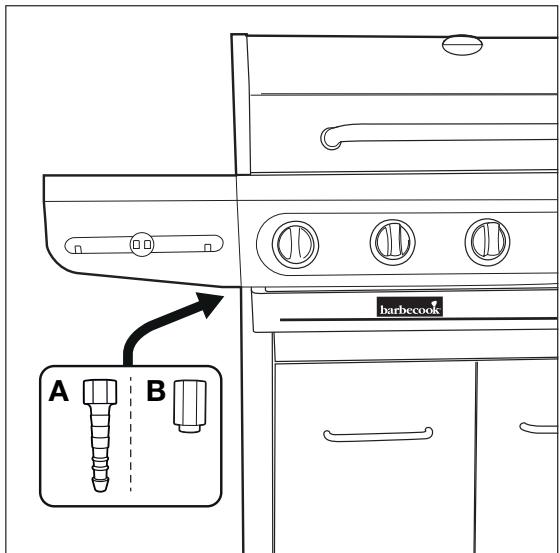

6.3 De slang aansluiten op het toestel

Frankrijk:

Het toestel mag met 2 soorten gasslangen worden gebruikt:

Gasslang om op de slangpilaren van het toestel en de drukregelaar te zetten, vastgezet met slangklemmen (overeenkomstig de norm XP D 36-110). Aanbevolen lenght 1,25 m
Gasslang (overeenkomstig de norm XP D 36-112) uitgerust met een schroefdraadmoer G 12 om rechtsreeks op het toestel vast te schroeven en een schroefdraadmoer M 20 x 1,5 om rechtsreeks op de drukregelaar te schroeven, aanbevolen lenghte 1,25 m

Overige landen:

Het gebruik van een soepele slang geschikt voor butaan- of propaangas is voorgeschreten. De slang mag Niet langer dan 1,50 m়n.

Om de gasslang te konnen aansluiten op het toestel,要去 een koppeling monteren op de gasbuis van het toestel. Het toestel worden geleverd met twee verschillende koppelingen die bestemd zich voor gebruik in verschillende landen:

Land	Koppeling
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI	Koppeling A
FR	Koppeling B

Als uw land nicht vermeld staat in de tabel, gebruikt u de koppeling die beantwoordt aan de normen die gelden in uw land.

6.3.1 KOPPELING A

U hebt een moersleutel van 19 mm en een kruisschroevendraier nodig.

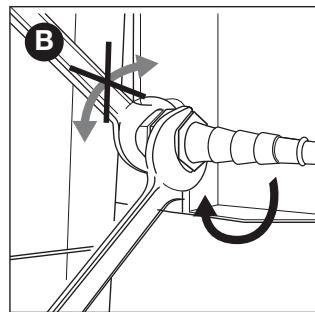

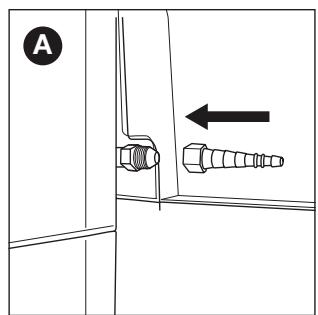

1. Schroef de koppeling op de gasbuis van het toestel (A) en draai deze vast met een moersleutel van 19 mm (B).

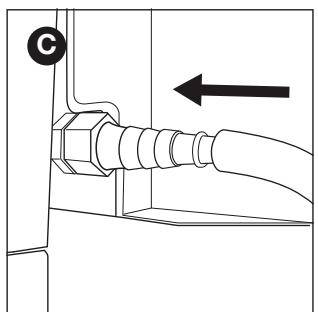

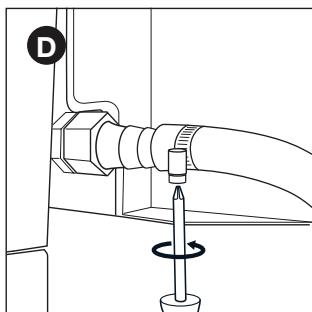

1. Schuif de slang over de koppeling (C) en span de spanking aan met een kruisschroevendraaier (D).

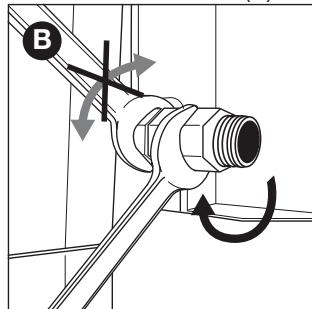

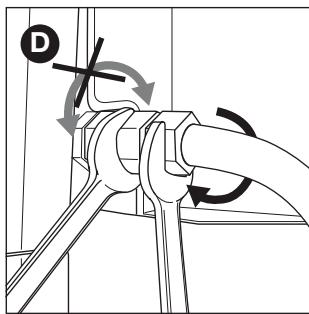

6.3.2 KOPPELING B

U hebte een moersleutel van 22 mm en een Engelse sleutel nodig.

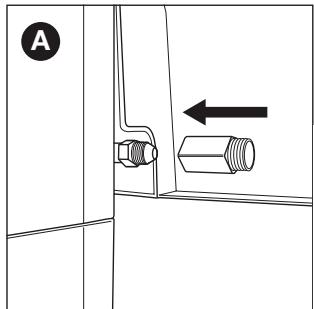

1. Schroef de koppeling op de gasbuis van het toestel (A) en draai deze vast met een moersleutel van 22 mm (B).

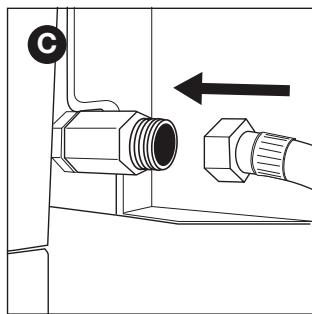

1. Schroef de gasslang op de koppeling (C) en draai deze aan met twee moersleutels. Houd de koppeling vast met een

moersleutel van 22 mm en draai verwijl de slang vast met een Engelse sleutel (D).

6.4 De slang en gasfles aansluten op de regelaar

Afhankelijk van het gebruikte type drukregelaar hebt u een kruisschroeervendraaier en/of een Engelse sleutel nodig.

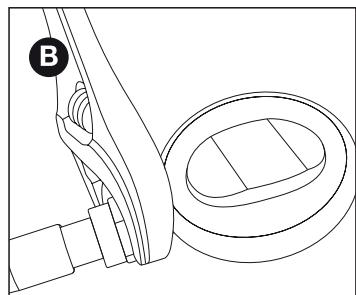

1. Sluit de slang aan op de drukregelaar. Ga als volgt te werk:

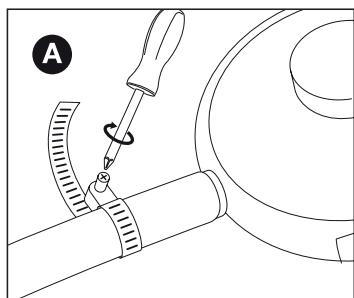

2. Als de slang uitgerust is met een spanring, schuift u de slang over de regelaar en spans u de spanring aan met een kruisschroevendraaier (A).

3. Als de slang uitgerust is met een moer, schroeft u de slang op de regelaar en draait u de moer aan met een Engelse sleutel (B).

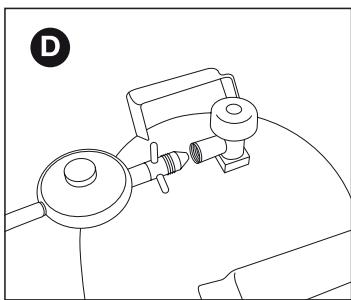

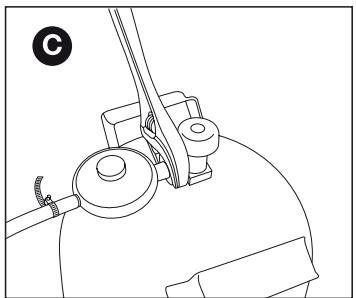

1. Sluit de drukregelaar aan op de gasfles. Ga als volgt te werk:

2. Als de regelaar uitgerust is met een moer, schroeft u de regelaar rechtsom op de gasfles en draait u de moer aan met een Engelse sleutel (C).

3. Als de regelaar voorzien is van schroefdraad, schroeft u de regelaar linksom op de gasfles (D).

Gebruik enkel drukregelaars die aan de EN 16129 voldoen.

6.5 De gasfles verrangen

1. Draai de gastoever dicht en zet alle regelknuppen op OFF.
2. Koppel de lege gasfles los en sluit de volle gasfles aan.
3. Controller de gasfles, de slang en alle gasverbindingen op lekken. Zie "7 Controlleren op gaslekken".

Opgelet, bij het wisselen van de gasfles, moet dit.altijd uit de buurt van elke ontstekingsbron uitgevoerd worden.

7 CONTROLEREN OP GASLEKKEN

7.1 Waarom controlleren op gaslekken?

Propaan en butaan+zwaarder dan lustch. Dit betekent dat deze gassen Niet wegrijven als ze uit het toestel lekken. Met name op windstilleragen kan het gas zich in geval van een gaslek gaan opstapelen in en rond het toestel, en cervolgens ontsteken en ontploffen.

7.2 Wanner controleren op gaslekken?

• Voor het eerste gebruik of na een langeperiode van ongebruik.

Controleer of er geen gaslekken zijn als het toestel gemonteerd werk door de leverancier.

• Telkens wonneer u een gasonderdeel verwangt.
• Minstens één keer perJAar, bij voorkeur aan het begin van het seizoen.

7.3 Veiligheidsinstructies

• Plaats het toestel buitenshuis op een goed geventileerdeplaats. Zorg ervoor dat er geen vlammen of warmtebronnen in de buurt van het toestelহ.
• Gebruik nooit een aansteker of lucifer om te controlleren op gaslekken.
• Rook nicht en ontsteek de branders nicht wanneer u-controlled op gaslekken.

7.4 Welke materialen heb ik nodsig?

Om te controleren of er gaslekken zich, hebt u het volgende nodig:

• Een testvloeistof. U kurz hiervoor een kant-en-klare lekspray of een mengsel van water (50%) en afwasmiddel (50%) gebruiken.

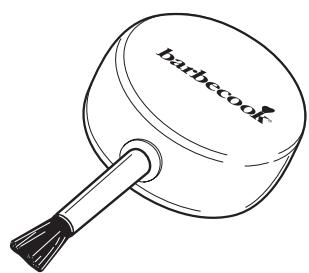

• Hetlektestgereedschap dat geleverd is bij het toestel. U gebruikt dit gereedschap om de testvloeistof op te zuigen en aan te brengen op de gasonderdelen of gasverbindingen die u wilt controleren.

7.5 Controlleren op gaslekken

U kurz controleren of er gaslekken zijn door op alle gasonderdelen en -verbindingen een testvloeistof aan te brengen. Als er grotere bellen gezormd worden op een bepaald onderdeel of een bepaalde verbinding, is er sprake van een gaslek:

Ga als volgt te werk om te controlleren of er gaslekken zijn:

1. Zet het toestel buitenshuis.
2. Neem uw lektestgereedschap en testvloeistof (lekspray of waterzeepmensel).
3. Open het deksel en zet alle regelknoppen op OFF.
4. Zet de gastoevoer ie's open. Draai hiervoor slechts een keer aan het ventiel van de gasfles.

5. Zuig wat testvloeistof op met het lektestgereedschap en breng het aan op de zone die u wilt controleren. De volgende onderdelen要去en gecontrolerd worden:

6. De lasnaden van de gasfles (A)

7. De slang (B)
8. De verbindingen:tussen de gasfles en de drukregelaar en:tussen de drukregelaar en de slang (C)
9. De verbinding:tussen de slang en het toestel (D)

De drukregelaar en koppeling van uw toestel kutten verschillen van de voorbeelden op de afbeeldingen.

1. Ga als volgt te werk:

2. Als u eenlek vaststelt, volgt u de instructies onder "In geval van een gaslek".

3. Als er geen lekken zijn, draaat u de gastoevoer zich, spoelt u alle onderdelen grondig met water en droegt u deze goed af.

7.6 In geval van een gaslek

1. Draai de gastoevoer zich en ga als volgt te werk:

2. Als u een lek vastgesteld hebt aan een van de verbindingen, draait u de betreffende verbinding vast.

3. Als u eenlek vastgesteld hebt aan de gasfles of slang, verwangt u de gasfles of slang.

4. Controller de verbinding of het onderdeel waar u het lek hebt vastgesteld opnieuw.

5. Als het lek Niet hersteld is, neemt u contact op met een Barbecook-verdeler. Gebruik het toestel pas opnieuw als het lek hersteld is.

Raadpleeg www.barbecook.com voor een lijst met Barbecook-verdelers bij u in de buurt.

8 HET TOESTEL KLAARMAKEN VOOR GEBRUIK

8.1 Voor elk gebruik

Telkens als u het toestel gebruikt, dient u ervoor te zorgen dat:

• Het toestel op een geschikteplaats opgesteld is. Zie "3.3. Een geschikte locatie kiezen".

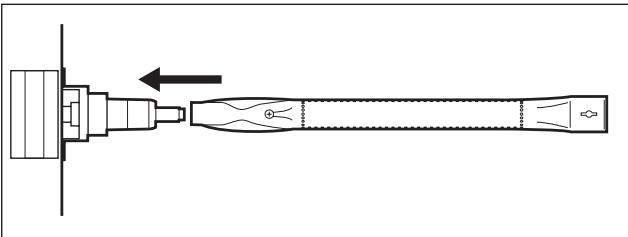

• De gasslang Niet over de grond slept en Niet in aanraking kan komen met een heet oppervlak of druipend vet.
• De kuip schoongemaakt is. Het is aan te bevelen de kuip na elk gebruik te reinigen. Zie "11.2 De kuip reinigen".
• De branders en venturibuizen Niet verstocht়n door insectennesten of spinnenwebben. Zie “11.3 De branders en venturibuizen schoonmaken”.
• De branders correct gemonteerd zijn. De venturibuizen要去en boven de openingsen van de gasventielen geplaatstijken.

Als u er absolut zeker van wilt zich dat de gasverbindingen in orde zich,kest u het toestel voor elk gebruik op gaslekken controleren. Zie "7 Controlleren op gaslekken".

8.2 Voor het eerste gebruik (of na een langeperiode van ongebruik)

Als u het toestel voor het eerst of na een langeperiode van ongebruik opnieuw gebruikt, moet u enkele extra controlesuitvoeren:

Zorg ervoor dat u alle instructies in deze handleiding gelezen, begrepen en gecontroleerd hebt (alleen voor het eerste gezruik).
- Controller het toestel op gaslekken. Zie "7 Controlleren op gaslekken".

Controller of er geen gaslekken zijn als het toestel gemonteerd worden door de leverancier.

Maak de branders en de venturibuizen schoon (alleen na een langeperiode van ongebruik).Zie "11.3 De branders en venturibuizen schoonmaken".
- Laat het toestel inbranden voor u er voedsel op legt (alleen voor het eerste gebruik). Zie "8.3 Het toestel inbranden".

8.3 Het toestel inbranden

Door het toestel voor het eerste gebruik in te branden, verwijdert u achtergebleven fabricageveten. Ga als volgt te werk:

1. Ontsteek de hoofdbbranders en zet de regelknoppen op HIGH. Zie "9.2 De hoofdbbranders ontsteken".
2. Sluit het deksel en LAST het toestel gedurende 15 minuten branden. Plaats nog geen voedsel op het rooster.
3. Na 15 minuten opent u het deksel en LAST u het toestel nog 5 minutes branden (regelknoppen nog steeds op HIGH).
4. Na deze 5 Minutes is het toestel kaar voor gebruik en(Int u voedsel op het rooster leggen.

9 DE BRANDERS ONTSTEKEN

Om de branders te ontsteken met de elektrische ontsteker,要去 een AA-batterij in de ontstekerplaatsen. Deze batterij is nicht bij het toestel geleverd. U kan de batterijhouser van de ontsteker aan de binnenkant van het Voorpaneel van de rechterzijtafel vinden.

9.1 Veiligheidsinstructies

• Voor u het toestel ontsteekt, voert u alle controlesuit die vermeld worden onder "8 Het toestel klaarmaken voor gezruik".
  Zorg ervoor dat het deksel.altijd geopend is wanner u een brander ontsteekt.
• Buig u nooit rechtstreeks over een brander wanneer u deze ontsteekt.

9.2 De hoofdbranders ontsteken

9.2.1 DE ONTSTEKER GEBRUIKEN

1. Open het deksel en zet de regelknoppen van de hoofdbranders op OFF.
2. Als er nog geen andere brander ontstoken is, opent u de gastoevoer en wacht u tien seconden zodat het gas zich kan stabiliseren.
3. Druk op de regelknop van een brander, zet deze op HIGH en houd deze even vast. De ingebouwde ontsteker zal vonden make, waardoor de brander ontstoken worden.

Ontsteek om te beginnen alkijd eerst een hoofdbbrander. Ontsteek nooit alle hoofdbbranders tegelijk.

1. Als de brander na drie pogingen nog Niet ontstoken is, zet u de regelknop ervan op OFF, draait u de gastoevoer zichen wacht u 5 Minutes om het opgestapelde gas te lately ontsnappen.
2. Probeer de brander opnieuw te ontsteken. Als dit nog steeds nicht lukt, probeert u de brander met een lucifer te ontsteken of raadpleegt u "14 Problemen oplossen" om deoorzaak van het probleem te achechterhalen.

9.2.2 EEN LUCIFER GEBRUIKEN

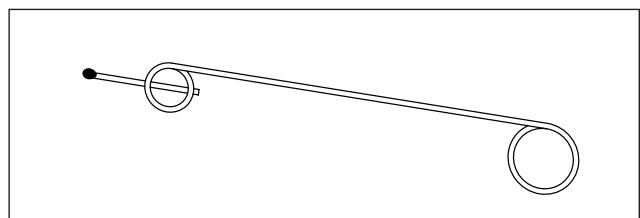

1. Plaats een lucifer in de luciferhouser.

1. Open het deksel en zet de regelknoppen van de hoofdbranders op OFF.
2. Als er nog geen andere brander ontstoken is, opent u de gastoevoer en wacht u tien seconden zodat het gas zich kan stabiliseren.
3. Strijk de lucifer aan en houd deze ongeveer 13 mm van de brander verwijderd.

1. Zet de regelknop van een brander op HIGH.

Ontsteek om te beginnen alkijd eerst een hoofdbbrander. Ontsteek nooit alle hoofdbbranders tegelijk.

1. Als de brandier Niet binnen 5 seconden ontsteekt, zet u de regelknop ervan op OFF, draait u de gastoevoer zich en wacht u 5 Minutes om het opgestapelde gas te lately ontsnappen.
2. Probeer de brander opnieuw te ontsteken. Als dit nog steeds nicht lukt, raadpleegt u "14 Problemen oplossen" om de oorzaak van het probleem techterhalen.
3. Als eén brander ontstoken is, ontsteekt u de andere branders door de regelknoppen ervan op HIGH te zetten.

9.3 De zichbrander ontsteken

De zijbrander kan enkel poten dragen met een maximum gewicht van 9kg , een maximum diameter van 220mm en een minimum diameter van 120mm .

9.3.1 DE ONTSTEKER GEBRUIKEN

1. Open het deksel en zet de regelknop van de zichbrander op OFF.
2. Als er nog geen andere brander ontstoken is, opent u de gastroevoer en wacht u tien seconden zodat het gas zich kan stabiliseren.
3. Druk op de regelknop van de zichbrander, zet deze op HIGH en houd deze even vast. De ingebouwde ontsteker za vonken make, waardoor de zichbrander ontstoken worden.
4. Als de brander na drie pogingen nog nicht ontstoken is, zet u de regelknop ervan op OFF, draait u de gastoevoer zichen wacht u 5 Minutes om het opgestapelde gas te lately ontsnappen.
5. Probeer de zichbrander opnieuw te ontsteken. Als dit nog steeds Niet lukt, probeert u de brander met een lucifer te ontsteken of raadpleegt u "14 Problemen oplossen" om de oorzaak van het probleem te achechterhalen.

9.3.2 EEN LUCIFER GEBRUIKEN

1. Plaats een lucifer in de luciferhouser.

2. Open het deksel en zet de regelknop van de zichbrander op OFF.

3. Als er nog geen andere brander ontstoken is, opent u de gastoevoer en wacht u tien seconden zodat het gas zich kan stabiliseren.

4. Strijk de lucifer aan en houd deze ongeveer 13 mm van de zichbrander verwijderd.

1. Zet de regelknop van de zijbrander op HIGH.
2. Als de zijbrander Niet binnen 5 seconden ontsteekt,zet u de egelknop ervan op OFF,draait u de gastoevoer zich en wacht u 5 halten om het opgestapelde gas te lately ontsnappen.
3. Probeer de zichbrander opnieuw te ontsteken. Als dit nog steeds nicht lukt, raadpleegt u "14 Problemen oplossen" om de oorzaak van het probleem techterhalen.

9.4 De branders uitschakelen

Als u de branders nicht langer gebruikt, moet u deutsche uitschakelen. Ga als volgt te werk:

1. Draai de gastoevoer zich.
2. Zet de regelknoppen van de branders op OFF.

Door eerst de gastoevoer zich te draaien, zorgt u ervoor dat er geen gas meer aanwezig is in het toestel.

9.5 De branders opniew ontsteken

Als een branderijdens het gebruik dooft,.gaat u als volgt te werk:

1. Open het deksel en draai de gastroevoer zich.
2. Zet alle regelknoppen op OFF en wacht 5 minutes om het opgestapelde gas te lately ontsnappen.
3. Ontsteek de brander(s) opnieuw.

9.6 De vlammen controlleren

Telkens als u een brander ontsteekt, moet u de vlammen ervan controleren. Een perfect vlam is nagenoeg volledig blauw, met een Klein stukje geel aan de bovenkant. Sporadische gele vlammen zijn normala en nicht gevaarlijk.

Als er een probleem is met de vlammen, onderneemt u een van de volgende acties om dit op te losers:

De vlammen+zijn...	Ga als volgt te werk...
Laag en volledig geel	1. Draai onmiddelijk de gastroever zich enzet alle regelknoppen op OFF. 2. Raadpleeg “14 Problemen oplossen” om deoorzaak van het probleem techterhalen. Waarschijnlijk+zijn deventuribuizen geblokkeerd.
Hoger dan de kuip	1. Draai onmiddelijk de gastroever zich enzet alle regelknoppen op OFF. 2. Wacht gedurende 5 minuten om eventueel opgestapeld gas te laten ontsnappen. 3. Ontsteek de brander(s) opnieuw. 4. Als het probleem Niet opgelost raakt, raadpleegt u “14 Problemen oplossen” om deoorzaak ervan techterhalen.

10. HANDIGE TIPS

10.1 Het toestel verwarmen

Door het toestel voor te verwarmen, zorgt u ervoor dat het rooster warm genoeg is als u het voedsel erop legt. Ga als volgt te werk:

1. Ontsteek de brander(s) en zet de regelknop pen) op HIGH.
2. Sluit het deksel en LAST het toestel gedurende tien minutes branden.
3. Open na deutsche tien Minutes het deksel en leg het voedsel op het rooster.
4. Als u nu minder warmte wilt, zet u de regelknop(pen) op een lagere stand.

10.2 Voorkomen dat voedsel aankleeft

Houd rekening met het volgende om te voorkomen dat voedsel aan het rooster kleeft:

• Smeer met behulp van een borstel wat olie op het voedsel voor u het op het rooster plaatst. U(Int)kunt ook het rooster zich insmeren.
• Verwarm het toestel voor. Hoe warmer het rooster wanner u het voedsel eropplaatst, hoe kleiner de kans dat het voedsel zal aankleven.
• Draai het voedsel Niet te snel om. Laat het eerst goed warm worden.

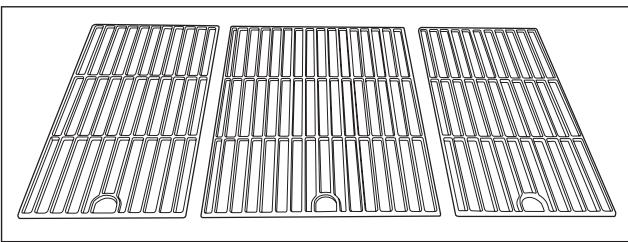

10.3 Rechstreeks en onrechtstreeks grillen

Afhankelijk van het type voedsel dat u wilt bereiden en de manier waarop u dat wilt doen,=kunt urechtstreeks of onrechtstreeks gaan grillen:

Methode	Beschrijving	Gebruik
Rechstreeks	Plaats het voedselrechtstreeks boven een ontstoken brandier, kies een hove stand voor de brander en LAST het deksel open.	Vlees en groentendichtschroeien
Onrechtsreeks	Plaats het voedselnaast een ontstokenbrander, kies een gemiddelde/lage stand voor de brander en SLIT het deksel.	Dichtgeschroeidvees verdier garen

Wonneer u met een gesloten deksel grilt, dient u steeds de dekselthermometer in de gaten te houden om er zeker van te+zijn dat het toestel Niet te heet worden. Zie "10.5 De temperatuur controeren".

10.4 Grillen met gesloten deksel

Grillen met een gesloten deksel levert eenaabtal voordelen op:

• De temperatuur van het rooster is hoger en blijft constanter.
• Het voedsel moet minder lang garen en blijft sappiger.
  Er zich ponder opflakkeringen en het gasverbruik ligt lager.

Wonneer u met een gesloten deksel grilt, dient u steeds de dekseltthermometer in de gaten te houden om er zeker van te+zijn dat het toestel Niet te heet worden. Zie "10.5 De temperatuur controeren".

10.5 De temperatuur controleren

Het toestel is uitgerust met krachtige branders, wat betekent dat u deze snel kurz opwarmen en u de temperatuur constant kurz honden. Als u darüber grift met een gesloten deksel,要去 u ervoor zorgen dat het toestel Niet te heet worden. Controller er dus regelmatig de dekselthermometer en neem de volgende richtlijnen in acht:

• Een normale gaartemperatuur bedraagt ongeveer 210^ C . Bij een hogere temperatuur konnen druipend en aangekoekt vetECHTER ontbranden.
• De temperatuur mag nooit langer dan vijf minuten hoger zichen dan 300^ . Is dit wel het geval, dan kan het toestel beschadigd en verrormd raken.

Als het toestel te heet wordt,That u deze afkoelen door het deksel te openen en een lagere stand te kiezen voor de branders.

10.6 De warmtezones benutten

Wanner alle branders ontstoken,zijn,verspreiden de branderkappen de warmte zo gelijkmatig möglichk over het rooster. Niettegenstaande deze gelijkmatige verwarming, zich sommige zones toch warmer dan andere.U kunt deze warmtezones benutten om uw voedsel perfect te gaan grillen:

Zone	Warm	Gebruiken voor...
Voor	Warm	Grillen van delicaat voedsel (garnalen, vis enz.)
Midden	Warmer	Bereiden van voedsel dat eenijdje要去 garen (bv. worst,kippenbillen enz.)
Achter	Warmst	Vlees en groenten血液循环en

U kurz ook warmtezones creeren door te speloen met de kracht van de branders. U kurz bijvoorbeeld een brander op een lagere stand zetten en de zone boven die brander gebruiken voor delicaat voedsel of voedsel dat een tijdje moet garen.

10.7 Opflakkeringen vermijden

Tijdens het grillen konnen er opflakkeringen voorkomen. Dit is normaal. Te veel opflakkeringen verhogenECHTER de temperatuur in het toestel en+kunnen opgehoopt vet doen ontbranden. Opflakkeringen vermijden:

Zorg ervoor dat de kuip schoon is wonneer u begint te grillen. Het is aan te bevelen de kuip na elk gebruik te reinigen. Zie "11.2 De kuip reinigen".
- Controller regelmatig of de vetafvoeropening vrij is en of de vetdruipschaal of -kop nog Niet vol is.
- Snijd bij het grillen van vet vlees overtollig vet weg, sluit het deksel en zet de branders op een gemiddelde of lage stand.

11 HET TOESTEL ONDERHOUDEN

11.1 Het rooster reinigen

Het is aan te bevelen het rooster na elk gebruik te reinigen met een Barbecook cleaner.

U knot het rooster ook reinigen met een zacht reinigingsmiddel of met natriumbicarbonaat. Gebruik nooit ovenreinigers om het rooster te reinigen.

11.2 De kuip reinigen

Het is aan te bevelen de kuip na elk gebruik te reinigen met een Barbecook cleaner. Gebruik deze opdezelfde manier als voor het rooster.

11.3 De branders en venturibuizen schoonmaken

11.3.1 WAAROM DE BRANDERS EN VENTURIBUIZEN SCHOONMAKEN?

Spinnen en insecten können webben en nesten make in de branders en venturibuizen, waardoor de gastoevoer maar de branders geblokkeerd kan raken. Gevolg:

U kunt de branders Niet ontsteken. Als u er toch in slaagt ze te ontsteken, worden er alleen rokerige, gele vlammen geproducederd.
- Het gas kan ontbranden buiten de venturibuizen, ter hoogte van de regelknoppen. Deze vlammen worden flashbacks genoemd en{kunnen ernstige verwondingen en materiaalschadeveroorzaken.

Schade als gevolg van geblokkeerde branders en venturibuizen worden beschouwd als gebrekkig onderhoud en is Niet gedekt door de garantie.

11.3.2 WANNEER DE BRANDERS EN VENTURIBUIZEN SCHOONMAKEN

Maak de branders en venturibuizen van het toestel op de volgende momenten schoon:

Voor het eerste gebruik na een langeperiode van ongebruik.
- Minstens twee keer perJAar, waarvan eén keer aan het begin van het seizoen.

11.3.3 DE BRANDERS EN VENTURIBUIZEN SCHOONMAKEN

1. Verwijder de branders van het toestel zoals aangegeven op de afbeeldingen. Als u merkt dat een brander beschadigd is,要去 u deze verrangen.

1. Maak de branders en venturibuizen schoon met eenkleine borstel of een zelfgemaakte buizenreiniger (een opengeplooide paperclip, buizenborstel enz.).
2. Plaats de branders terug. Zorg ervoor dat de ventureibuizen boven de openingsen van de gasventielen geplaatstijken.

11.4 Geëmailleerde, roestvaststalen, verchroomde en gepoederlakte onderdelen onderhoden

Het toestel besteht uit geëmailleerde, roestvaststalen, verchroomde en geoederlakte onderdelen. Elk materiaal moet op een specifieke wijze worden onderhoven:

Material	Onderhoud van dit materiaal
Email	• Gebruik geen scherpe voorwerpen en stoot het toestel Niet gegen een hard oppervlak. • Vermijd contact met koude vloeistoffen verwijl het toestel nog heet is. • Metalen sponsjes en schurende reinigingsmiddelen+kennen worden gezruikt.
Roestvast staal en chroom	• Gebruik geen agressieve, schurende of metaalreinigingsmiddelen. • Gebruik Niet-agressieve reinigingsmiddelen en LAST ze inwerken op het staal. • Gebruik een zachte spons of doek. • Spoel het toestel na het reinigen grondig en LAST het toestel zichergood drogen voor u deze opbergt.
Gepoederlakt	• Gebruik geen scherpe voorwerpen. Gebruik Niet-agressieve reinigingsmiddelen en een zachte spons of doek. • Spoel het toestel na het reinigen grondig en LAST het toestel zichergood drogen voor u deze opbergt.

Om roestvorming op onderdelen uit roestvast staal te voorkomen, vermijdt u best ieder contact met chloor, zout of ijzer. Wij raden u aan het toestel Niet te gebruiken in kuststreken, nabij spoorwegen of in de buurt van een zwembad.

Schade wegens het Niet opvolgen van deze instructies worden beschouwd als gebrekkig onderhoud en is Niet gedekt door de garantie.

Onder de explosietekening van uw toestel (tweede deel van de handleiding) vindt u een lijst van alle onderdelen waaruit het toestel is samengesteld. Deze lijst omvat een symbol dat het materiaal van elk onderdeel aangeeft, zodat u kunt nagaan hoe u een bepaald onderdeel dient te onderhoden. In de onderdelenlijst worden de volgende symbolen gebruikt:

Symbool	Material
●	Email
▲	Chroom
■	Roestvast staal
★	Gepoederlakt

11.5 Het toestel opbergen

Als u het toestel gedurende een langeperiode nicht zult gebruiken, bewaart u deze op een droge plaats. Voor u het toestel opbergt:

• Koppel de gasfles los. Bewaar het toestel nooit binnenshuis (zelfs Niet in een garage of schuur) als deze nog aangesloten is op de gasfles.
  Maak de branders en de roosters schoon, wrijf ze in met olie en wikkel ze in papier.
  Bedek uw apparaat met een Barbecook-hoes. Registreer uw toestel op www.barbecook.com om na te gaan welke hoes u nodig hebt.

11.6 Gasfesses bewaren

Deze instructies zich zowel voor lege als volle gasflessen van toepassing.

• Bewaar gasflessen alsijd buitenshuis in een goed geventileerde ruimte. Zorg ervoor dat de flessen nicht blootgesteld worden aan hoge temperaturen of direct zonlicht.
• Bewaar een gasfles nooit op eenplaats waar het erg warm kan worden (in een auto, op een boot enz.).
• Bewaar uw gasfles of reservegasfles nooit in de kast van het toestel.
• Bewaar uw reservegasfles nooit in de buurt van een toestel op gas dat in gebruik is.
  Bewaar gasflessen altijd buiten het bereik van kinderen.
  Bewaar en transporteer gasflessen alkijdrechtopstaand.

11.7 Reserveonderdelen bestellen

Onderdelen die blootstaan aan vuur of intense hitte moeten vanijd totijd worden verrangen. Reserveonderdelen bestellen:

1. Zoek het referentienummer op van het gewenste onderdeel. U vindt een lijst met alle referentiennummers onder de explosietekungen in het tweede deel van deze handleiding en op www.barbecook.com.

Als u uw toestel online hebt geregisteerd, verschijnt automatisch de correcte lijst in uw MyBarbecook account. U hebt waar de möglichkheid om wisselstukken online te bestellen

1. Bestel het reserveonderdeel via www.barbecook.com of bij uw verkoper. Onderdelen onder garantie{kunnen enkel via uw verkoper besteld worden.

12.1 Gedekt

Uw toestel heeft een garantie van twee jaar vanaf de aankoopdatum. Deze garantie dekt alle fabricagefouten op voorwaarde dat:

U uw toestel hebt gebruikt, gemonteerd en onderhoven overeenkomstig de instructies in deze handleiding. Schade ten gevolge van misbruik, verkeerde montage of foufief onderhoud worden nicht als een fabricagebout beschouwd.
- U het aankoopbewijs en het uneke serienummer van uw toestel kutn overhandigen. Dit serienummer begint met een G, gevolg door 15 cijfers. U vindt dit:

• Op deze handleiding en op het startpakket dat bij de handledig is gevoegd.
  Op de verpakking van het toestel.
  Aandebinnenkant van de kastdeur.

• De Barbecook-kwaliteitsafdeling gaat na of de onderdelen defect zich en of het defect zich heeft voorgedaan bij normala gebruik, correcte montage en juist onderhoud.

Als aan een van deze voorwaarden Niet is voldaan,(Intk u nicht van de garantie genieten. In elk geval blijdt de garantie beperkt tot het herstellen of verrangen van de defecte onderdelen.

12.2 Niet gedekt

De volgende schade en gebreken worden nicht door de garantie gedekt:

• Normale slijtage (roestvorming, verrorming, verkleuring enz.) van onderdelen die rechtstreeks b lootstaan aan vuur of intense hitte. Deze onderdelen要去en vanijd tot vrij worden verrangen.
• Visuele onregelmatigheden die inherent zijn aan het fabricageproces. Deze onregelmatigheden worden nicht als fabricagefouten beschouwd.
• Alle schade veroorzaakt door gebrekkig onderhoud, foulieve opberging, verkeerde montage of wijzigingen aan voorgemonteerde onderdelen.

14 PROBLEMEN OPLOSSEN

Alle schade ten gevolge van misbruik van het toestel (niet gebruikt volgens de instructies in deze handleiding, gebruikt voor commerciele doeleinden enz.).
Alle gevolgschade wegens nalatigheid of nichtvoorgeschreiben gebruik van het toestel.
- Roest of verkleuring ten gevolge van externe invloeden, gebruik van agressieve reinigingsmiddelen, blootstelling aan chloor enz. Deze schade worden nicht als een fabricagebout beschouwd.

Op het typelabel staan alle technische gegevens van het toestel vermeld. U vindt dit:

In het tweede deel van deze handleiding.
Aan de binnenkant van de kastdeur.

13.2 Diameters van de injectoren

Hoofdbrander: 0.92
Zijbrander: 0.85

Probleem	Mogelijk oorzaken	Oplossingen
Onvoldoende warmte	• Gastroevoer nicht geopend • Venturibuizen nicht boven opengen van gasventielen geplaatst • Branderopeningen geblokkeerd • Gasfles (bijna) leeg • Drukregelaar nicht correct aangesloten op fles en/of slang	• Gastroevoer openen • Venturibuizen boven opengen van gasventielenplaatsen • Branderopeningen schoonmaken of branders verrangen • Gasfles verrangen • Drukregelaar opnieuw aansluiten op fles en/of slang
Te warm en/of opflakkeringen	• Voedsel te vet • Vetafvoeropening geblokkeerd, vet in kuip en/of op branders • Temperatuur te hoog	• Overtollig vet wegsnijden of een lage stand kiezen voor de branders • Vetafvoeropening, kuip en branders schoonmaken • Een lagere stand kiezen voor de branders en/of voedsel onrechtstreeks grillen
Warmte nicht gelijkmatig verspreid over roosteroppervlak	Sommige warmteverschillen zijn normala; “10.6 De warmtezones benutten”. Mogelijk oorzaken voor aanzienlijke warmteverschillen: • Toestel Niet voorverwarmd	• Toestel voorverwarmen
Gele vlammen	• Branders of venturibuizen geblokkeerd • Zout op branders • Toestel aangesloten op butaan	• Branders en venturibuizen schoonmaken • Branders schoonmaken • Toestel aansluiten op propaan en een geschikte drukregelaar gebruiken
Onvolledige vlam	• Brander geblokkeerd, doorboord of verroest	• Brander schoonmaken of verragen
Flashbacks (vlammen buieten venturibuizen / bij regelknoppen)	• Branders of venturibuizen geblokkeerd	• Draai de gastoevoer zich en zet de branders op OFF. • Laat het toestel afkoelen. • Branders en venturibuizen schoonmaken.
Vlammen hoger dan rand van kuip	• Veel wind • Gasfles (bijna) leeg • Vet in kuip en/of op branders	• Toestel met achechterkant maar de windrichten • Gasfles verwangen • Kuip en branders schoonmaken
Drukregelaar zoemt	• Warm watert • Nieuwe (volle) gasfles	• Geen gevaar of defect; stopt automatisch na eenijdje.
Brander fluit wanner ingesteld op LOW	• Gasinjector, venturibuis en/of brander vuil	• Gasinjector, venturibuis en brander reinigen
Brander ontsteken lukt nicht (noch met ontsteker, noch met lucifer)	• Brander of venturibuis geblokkeerd • Geen gastoevoer	• Brander en venturibuis schoonmaken • Gastroevoer opendraaien en op veiligheidsknop op drukregelaar drukken (niet aanwezig op alle regelaars)
Brander ontsteken lukt nicht met ontsteker	• Geen batterij geplaatst of batterij Niet correct geplaatst • Middelste brander Niet eerst ontstoken • Ontstekerbekabeling Niet correct aangesloten • Elektrode beschadigd • Foute aarding • Defecte ontsteker	• Batterij (opnieuw)plaatsen met de polen correct georiënteerd • De middelste brander eerst ontsteken • Alle ontstekeraansluitingen controlleden opnieuw uitvoeren • Elektrode verwagen • Elektrodes, branders en ontsteker controleren en opnieuw monteren • Ontsteker verwagen
Geen vonden of geluid bij indrukken van ontsteker	• Geen batterij geplaatst of batterij Niet correct geplaatst • Lege batterij • Ontstekerknop Niet correct gemonteerd • Defecte vonkgenerator	• Batterij (opnieuw)plaatsen met de polen correct georiënteerd • Batterij verwagen • Ontstekerknop opnieuw monteren • Vonkgenerator verwagen
Alleen geluid (geen vonden) bij indrukken ontsteker	• Foute aarding • Brander en elekthrode te ver uit elkaar	• Vonkgenerator en elekthrodes opnieuw aansluiten • Elektrode wat buigen om deze)dichter bij de brander te brengen
Vonken zichtaar die nicht aan de branders ontspringen	• Defecte bekabeling	• Bekabeling verwagen
Vonken zichtaar, maar nicht op alle elektrodes en/of nicht krachtig genoeg	• Foute aarding • Batterij bijna leeg • Natte of defecte elektrodes	• Vonkgenerator en elekthrodes opnieuw aansluiten • Batterij verwagen • Elektrodes drogen met keukenpapier of elektrodes verwagen

FR - MODE D'EMPLOI

13.2 Diameters van de injectoren

13.2 Priemery trysiek

Hlavný horák: 0.92
Pomocny horák: 0.85

1. Inspirer zijbrander - Injeur bruleur latrere - Injeur

lateral - Injctor quemid lateral - Inspruntingspumpen de gasbrannaren - Side branders dysetype - Suutin svupoltttmen - Tryska bocnoho hozaku - Tryska bozvich horakov - Type - Tyn - Tino - Twnpni: 0.85

1. 电极反应：

A: Merk - Marque - Marke - Brand - Mapka - Znacka - Mierke - Mopka - Marca - Kaubamark - Tuotermarki - robna marka - Marka - Zenklas - Preczime - Merke - Marka - Marca-Marca - Znacka-Znamka-Märke B: Model - Appliance model - Modell des Geräts - Appliance model - Moien ha ypèda - Model zaïrzeni - Maskinens model - Movéλo ouokεürç-

Modele de aparato - Seadme model - Laitteen maili - model uredaja - Amodelis - Modell - Model stosgowania - Modelo do aparenho - Moduljia

C: Land van bestemming - Pays de destination - Landesbezeichnung - Country identificatior - Indentumfkaa na ctpanaeta - Identifikace

Zene - Identifikationsand - Xupd - tautotorizont - Identifikationszags - Paese - Identifikuoma ijsalis - Identifikationas yalsts

tificare - Identifikacia krajiny - Identifikacjska država - Landsidentifikation

D ' Gas druk - Pression de gaz - Gasdruck - Gas Pressure - T3 nad hajnrahe - Tlaik plyn - gastrky - H meon depoi - La presion del gas - gaasi robk - kaasun paine - tlak glina - Gazvomas - diuji sleino regualiavo - gzes sipeidena - gastrykk - pressine gaz - pressione del
