VP-MX20CH - Filmadora SAMSUNG - Manual de utilização gratuito

Tipo de produto	Filmadora com memória flash
Marca	SAMSUNG
Modelo	VP-MX20CH
Resolução de vídeo	Padrão (PAL)
Armazenamento interno	Memória integrada
Armazenamento removível	Cartão de memória (não incluído)
Zoom óptico	34x
Zoom digital	1200x
Tela LCD	Sim, 2,7 polegadas
Bateria	Módulo de bateria IA-BP85ST (Li-ion)
Adaptador de energia	Tipo AA-E9
Saídas de vídeo	Cabo de vídeo (PAL)
Conexão USB	Sim, para transferência de arquivos
Funções principais	Gravação de vídeo, reprodução, visualização, zoom, modo Easy Q
Manutenção e limpeza	Limpe com um pano macio e seco. Evite umidade e produtos químicos.
Segurança	Use apenas acessórios Samsung. Não exponha à água ou temperaturas extremas.
Peças de reposição e reparabilidade	Bateria, adaptador, cabos, base de recarga (opcional). Disponíveis na revendedora Samsung.

Perguntas frequentes - VP-MX20CH SAMSUNG

Como carregar a bateria do Samsung VP-MX20CH?

Desligue o aparelho, abra a tela LCD, insira a bateria. Conecte o adaptador de energia (AA-E9) na tomada DC IN e depois em uma tomada elétrica. O LED CHG acende em laranja. Desconecte após carregado.

Qual tipo de cartão de memória usar com esta filmadora?

O VP-MX20CH aceita cartões de memória (não incluídos). Insira-o no slot indicado, com a seta voltada para dentro, até ouvir um clique.

Como transferir vídeos para um computador?

Conecte a filmadora ao computador via cabo USB. Use o software CyberLink MediaShow4 fornecido no CD para importar, editar e gravar seus vídeos.

Como conectar a filmadora a uma TV?

Use o cabo de vídeo fornecido: conecte a ponta única na saída de vídeo da filmadora e as três pontas (amarelo, branco, vermelho) nas entradas correspondentes da TV. Certifique-se de que a TV seja compatível com PAL.

O que fazer se o aparelho não ligar?

Verifique se a bateria está carregada ou use o adaptador de energia. Certifique-se de que o interruptor liga/desliga esteja pressionado corretamente. Se o problema persistir, entre em contato com o serviço de assistência Samsung.

Como ajustar a data e a hora?

Pressione MENU, navegue até 'Settings' (Configurações) e depois 'Language'. Selecione 'Date/Time' (Data/Hora) e ajuste usando as teclas de direção. Confirme com OK.

Como usar o zoom?

Use a alavanca de zoom (W/T) localizada na filmadora. Empurre para T para aumentar o zoom e para W para diminuir. O zoom óptico de 34x e o zoom digital de 1200x estão disponíveis.

Como excluir vídeos?

No modo de reprodução, selecione o vídeo a ser excluído com as teclas de direção. Pressione MENU, escolha 'Delete' (Excluir) e confirme. Você também pode formatar a memória através das configurações.

Como redefinir a filmadora?

Acesse o menu 'Settings' (Configurações), selecione 'Reset' (Redefinir) ou 'Default' (Padrão). Confirme com OK. Isso apaga todas as configurações personalizadas, mas não os vídeos.

Quais acessórios são fornecidos com o VP-MX20CH?

O kit inclui: bateria IA-BP85ST, adaptador de energia AA-E9, cabo de vídeo, cabo USB, guia de início rápido, CD do manual e CD do software. Opcionais: base de recarga, bolsa, estojo.

MANUAL DE UTILIZADOR VP-MX20CH SAMSUNG

COLLEGAMENTO A UN TELEVISORE

• A sua-camera de video é fornecida com um manual em CD e um Guia de iniciação (impresso). Para obter instruções mais detolhadas, consulte omanual do Utilizador (PDF) inclujo no CD.

imagine as possibilidades

Obrigado por ter adquirido um produto Samsung.

Para usufruir de um service mais complete, registe o seu produit em

www.samsung.com/global/register

apresentação da-camera de video com memória

O QUE É FORNECIDO COM A CÂMARA DE VÍDEO COM MEMÓRIA

A sua nova-camera de video com memória é fornecida com os següntes acessórios. Se fazer qualquer um destes itens na embalagem, contacte o Centro de Assistência a Componenta da Samsung.

A forma exacta de cada item varia em funcao do Modelo.

Bacteria

(IA-BP85ST)

Transformador de CA

(tipo AA-E9)

Cabo de audio/video

Cabo USB

• O conteudo poderá variar,DEPENDENDO da região de commercialização.
• As peças e acessórios está disponível no fornecedor e centro de assistência Samsung local.
  Cartao de memoria nao incluido.
• É necessário ligar o transformador de CA ao suporte quando ligar dispositivos externos atraves do mesmo.
• A-camera de video inclui o CD do manual do uso e o manual de inico rápido (impresso). Para obter instruções mais detalhadas, consulte o manual do uso (PDF) incluío no CD fornecido.
  * (Opcional): Trata-se um accesario optional. Para adquirir este accesario, contacte o fornecedor Samsung mais proximo.

Botao de abertura/fecho da objectiva
2 Microfone interno
3 Objectiva
4 Botao MENU
5 Botão OK
6 Botao de controle ( / < / K) / W / T)
7 Botão de início/paragem da gravação

Ecrà LCD
9 Coluna integrazione
10 Botao / iCHECK
1 Botão EASY Q
12 Botao do OPTIMIZADOR DE LCD（）
13 Patilha de Zoom (W/T)

1 Indicador MODE (Modos Gravacao/Leitor
② Botão MODE
③ Ficha do cabo AV
4 Tomada USB (USB)
⑤ Tomada DC IN (DC IN)
6 Tampa das tomadas
7 Indicador de energia (CHG)
8 Interruptor POWER

9 Botão de ∈cio/ paragem da gravacao

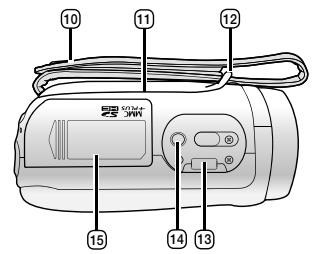

10 Correia de mao
11 Pega rotativa
12 Gancho da correia de mao
13 Rosca para o suporte
14 Rosca para o tripé
15 Tampa da ranhura de cartao de memória/bateria

LIGAR A CÁMARA DE VÍDEO A UMA FONTE DE ALIMENTação

• Existem驻村第一书记的培训，帮助他们了解如何使用视频进行直播，帮助他们提高视频传播效果。

• Não utilize as fontes de alimentação fornecidas com outros equipamentos.

• A bateria: utilizes para gravações no exterior.

• O transformador de CA: utilizes para gravações no interior e reprodução.

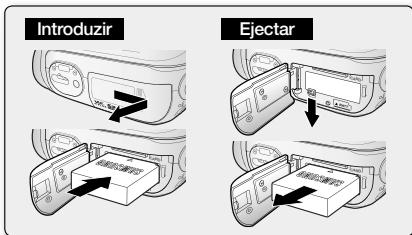

Introduzir a bateria

1. Desloque e abra a tampa da ranhura da bateria conforme ilustrado no diagrama.

2. Introduza a bateria nareshunta ouvir umpequeno estalido.

3. Certifique-se de que o logotipo SAMSUNG está virado para cima quando a bateria for colocada, conforme ilustrado no DIAGRAMA.

4. Desloque e feche a tampa da ranhura da bateria.

Ejectarabateria

1. Desloque e abra a tampa da ranhura da bateria e empurre ofeito da bateria.
2. Para ejector a bateria, empurre cuidadosamente o fecho da bateria na direcção indica no diagrama.
3. Puxe a bateria ejectada para fora, na direcção ilustrada no DIAGRAMA.
4. Desloque e feche a tampa da ranhura da bateria.

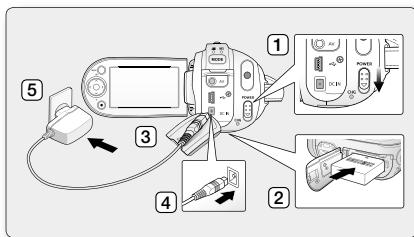

Carregar a bateria

1. Desloque o interruptor POWER para baixo, para desligar a-camera.
2. Abra o eça LCD e introduza a bateria na-camera de video com memória.
3. Abra a tampa da tomada DC IN/USB/AV.
4. Ligue o transformador de CA à tomada DC IN da-camera de video com memoria.

5. Ligue o transformador de CA a uma tomada de parede.

6. O indicator CHG (carga) fica cor-de-laranja quando a bateria está a ser carregada.

7. O indicator CHG (carga) fica verde cuando a bateria estiver totalmente carregada.

1. Quando a bateria estiver totalmente carregada, deslque o transformador de CA da-camera de video.

2. Mesmo com a-camera de video desigada, a bateria continua a descarregar caso soit deixada na-camera de video. Recomenda-se que retire a bateria da-camera de video com memória.

acerca do suporte de armazenamento

SELECTIONAR O SUPORTE DE ARMAZENAMENTO (APENAS NOS MODELOS VP-MX20C/MX20CH)

• Pode efectuar a gravação na memória integradu ou num cartão de memória. Assim, antes de fazer uma gravação ou reprodução, deve selecionar o suporte de armazenamento pretendido.

• Antes de introduzir ou ejectar o cartao de memoria, deslige a camara de video com memoria.

• Carregue no botão MENU.

• É aparecido a lista de menus.
• Carregue no botão de controle (</>) para selecionar "Settings" (Config.).
• Carregue no botão de controle (A/V) para selecionar "Storage" (Tipo memória) e, em seguida, carregue no botão OK.
• Carregue no botão de controle (A/V) para selecionar "Memory" (Memória) ou "Card" (Cartão), e, em seguida, carregue no botão OK.
  "Memory" (Memória): Ao utilizes a memória integra.
  "Card" (Cartão): Ao utilizes o cartão de memória.
• Carregue no botão MENU para sair.

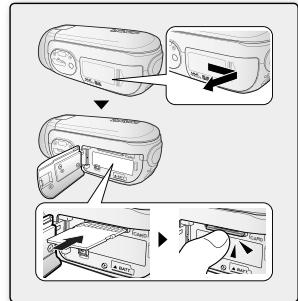

INTRODUZIR/EJECTAR O CARTA O MEMORIA

Introduzir um cartão de memória

1. Desligue a-camera de video com memória.
2. Desloque a tampa da ranhura do cartão de memória para a direita, para a partir.
3. Insira o cartão de memória na ranhura, na direção da seta àstraada na imagagem e empure-o cuidadosamente para dentro até ouvir um estalido.
4. Feche a tampa.

Ejectar um cartão de memória

1. Desligue a-camera de video com memória.
2. Desloque a tampa da ranhura do cartão de memória para a direita, para a partir.
3. Empurre ligeiramente o cartão de memória para dentro, de forma a fazê-lo sair.
4. Retire o cartao de memoria da ranhura e feche a tampa.

GRAVAR FILMES

• A-camera de video com memória inclui dos botões de Inicio/paragem da gravacao. Um deles encontrar-se na parte de trás da-camera de video e o outros no poinel LCD. Seleciono o botão de Inicio/paragem da gravacao de acordo com a utilização.

• Ligue a-camera de video com memória.

Ligue uma fonte de alimentacao a camera de video. (Uma bateria ou um transformador de CA)
- Desloque o interruptor POWER para baixo para ligar a-camera.
- Defina o suporte de armazenamento apropriad. (apenas nos modelos VP-MX20C/ MX20CH) (Se pretender gravar num cartão de memória, introduza-o.)
- Coloque o interruptor de abertura/fecho da objectiva na posicao aberta ( ). - pagina 3

1. Observe a imagem no ecra LCD.

2. Carregue no botão de Inicio/paragem da gravacao.

3. O indicator de gravação (●) sera aparecido e a gravação está iniciada.

4. Se carregar novamente no botão de Inicio/paragem da gravacao durante a gravacao, a-camera de video com memória entre no modo de paragem da gravacao.
5. quando terminar a gravacao, desligue a-camera de video.

reproducao

REPRODUÇÃO DE FILMES

Pode encontrar rapidamente um filme pretendedo utilizing a vista de indice de miniaturas.

1. Ligue a-camera de video com memória.

2. Desloque o interruptor POWER para baixo para ligar a-camera.

3. Defina o suporte de armazenamento apropriado. (apenas nos modelos VP-MX20C/ MX20CH) (Se pretender gravar num cartão de memória, introduza-o.)

4. Abra o ecra LCD.

5. Ajuste a luminosidade ou o contraste do LCD.

6. Carregue no botão MODE.

Passa para o modo de reproducao de cine (
- O这部电影 gravado aparece na vista de indice de miniaturas.

1. Carregue no botão de controle (A/V/</>) para selecionar o bytecode pretendido e, em seguida, carregue no botão OK.

2. O menu de atalhos da reproducao épresentado durante algo um tempo.

3. Os filmes selecionados são reproduzidos de acordo com a definição em Opção repr.
4. Para terminar a reproducao e voltar a vista de indice de miniaturas, desloque a patilha de zoom.

INSTALAROCYBERLINKMEDIASHOW4

O CyberLink MediaShow4 é um software que permit a edicao fácil de ficheiros MPEG, AVI e outros ficheiros de video, bem como imagens fixas e outros conteudos para Criar um cine.

Antes de partir:

Fech quaisquer otheras aplicacoes que esteja a utiliser.

(Certifique-se de que não existem icones de outras aplicações na barra de estado.)

→

→
↓

←

←

• Se tentar instalar um software que ja está instalado, é iniciada a desinstalacao do mesmo.

Neste caso, volta a instalar o software quando a desinstalacao estiver conclusa.

• O presente manual refere-se apenas a instalação de software e a liação ao PC. Para mais informações sobre o software, consulhe a Ajuda online ou o ficheiro Readme no CD do CyberLink MediaShow4.

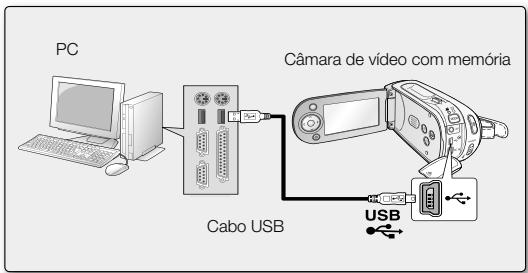

LIGAR O CABO USB

Ligue o cabo USB para copiar os filmes de um suporte de gravacao para o PC e vice-versa. Quando o cabo USB é ligado no modo de gravacao / reproducao, o produits muda para o modo USB.

1. Ligue a-camera de video com memória ao PC atraves de um cabo USB.

• Não force demasiado ao introduzir ou退市 um conector USB.
• Antes de introduzir o conector USB, verifique se o está a inserir no sentido correto.
• Recomenda-se que utilize o transformador de CA como fonte de alimentacao em vez da bateria.
• Se ligar ou desligar a-camera de video com memória com o cabo USB ligado, causará problemas no PC.

ligar aculosdispositivos

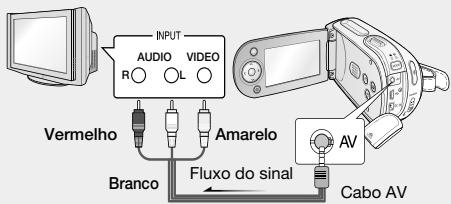

LIGAR A UM TELEVISOR

• Para reproduzir as suas gravações, o teilevisor tem de ser compatível com o Sistema PAL.
• Recomendamos que utilize o transformador de CA como fonte de alimentacao da-camera de video.

Utilize o cabo AV fornecido para ligar a-camera de video com memória a um tevisor, como se descreve em seguida:

1. Ligue a extremidade do cabo AV que tem a fichaURNica a tomada AV da-camera de video.
2. Ligue a outra extremidade do cabo, que contentem os connectores de Video (amareló) e audio esquerdo (branco) e direito (vermelho) ao teletvisor.

Televisor normal
