Tipo de produto	Filmadora com memória flash
Marca	SAMSUNG
Modelo	SC-MX20CH
Alimentação	Bateria recarregável (IA-BP85ST) e adaptador AC
Suporte de armazenamento	Memória interna e cartão de memória (SD)
Gravação de vídeo	Sim, com zoom óptico e digital
Tela	LCD integrado
Conexões	USB, AV, DC IN
Software fornecido	CyberLink MediaShow4
Acessórios incluídos	Bateria, adaptador AC, cabo USB, cabo AV, CD de instalação, guia de início rápido
Funções especiais	EASYQ, iCHECK, equalizador paramétrico LCD
Foco	Ajuste através do botão de zoom (W/T)
Modo de reprodução	Índice de miniaturas
Manutenção	Limpar com um pano macio e seco; evitar umidade
Segurança	Usar apenas os acessórios fornecidos; não forçar as conexões
Peças de reposição	Disponíveis na revendedora Samsung (base, estojo, maleta)
Reparabilidade	Contatar o centro de serviço Samsung
Garantia	Registro em www.samsung.com/global/register

Perguntas frequentes - SC-MX20CH SAMSUNG

Como carregar a bateria da filmadora?

Desligue a filmadora, insira a bateria, conecte o adaptador AC à tomada DC IN e, em seguida, conecte-o a uma tomada elétrica. O indicador CHG acende durante o carregamento e fica verde quando a bateria está totalmente carregada.

Como inserir a bateria?

Deslize a tampa do compartimento da bateria, insira a bateria orientando o logotipo SAMSUNG para cima até ouvir um clique e feche a tampa.

Como inserir um cartão de memória?

Desligue a filmadora, abra a tampa do slot, insira o cartão de memória no sentido da seta até ouvir um clique e feche a tampa.

Como selecionar o suporte de armazenamento (memória interna ou cartão)?

Pressione MENU, selecione 'Settings' e depois 'Storage'. Escolha 'Memory' para a memória interna ou 'Card' para o cartão de memória e confirme com OK.

Como gravar um vídeo?

Ligue a filmadora, abra o obturador, faça o foco na tela LCD e pressione o botão iniciar/parar gravação (na parte traseira ou na tela). Pressione novamente para pausar.

Como reproduzir um vídeo?

Ligue a filmadora, pressione MODE para entrar no modo de reprodução, use os botões de controle para selecionar uma miniatura e pressione OK para iniciar a reprodução.

Como conectar a filmadora a uma televisão?

Use o cabo AV fornecido: conecte o plugue único na tomada AV da filmadora e, em seguida, os plugs amarelo (vídeo), branco (áudio esquerdo) e vermelho (áudio direito) na televisão. Certifique-se de que a TV suporta o formato NTSC.

Como conectar a filmadora a um computador?

Use o cabo USB fornecido. Conecte-o à filmadora e ao computador. A filmadora entra automaticamente no modo USB. Use o adaptador AC de preferência.

Como instalar o software CyberLink MediaShow4?

Insira o CD fornecido, feche todos os programas e siga as instruções de instalação. Se o software já estiver instalado, uma desinstalação será iniciada; reinstale-o em seguida.

O que fazer se um acessório estiver faltando na caixa?

Entre em contato com o Centro de Atendimento ao Cliente Samsung. Os acessórios faltantes podem ser fornecidos. Peças e acessórios também estão disponíveis na sua revendedora Samsung.

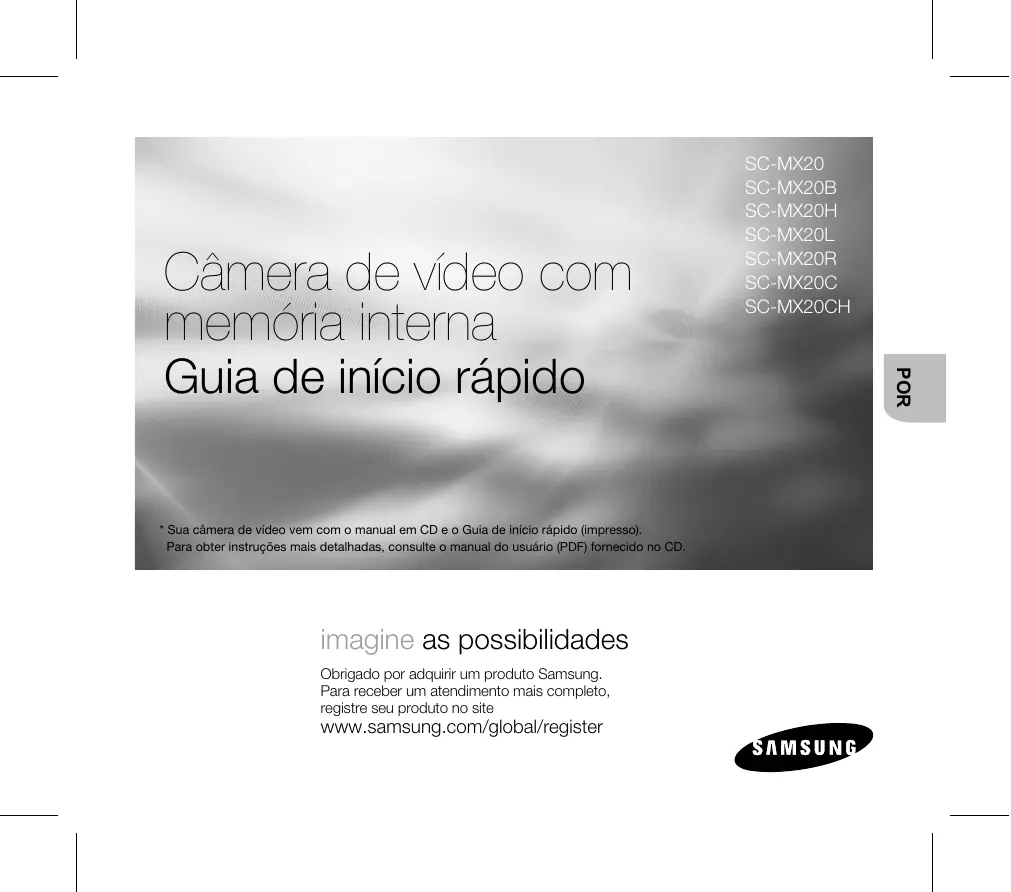

MANUAL DE UTILIZADOR SC-MX20CH SAMSUNG

Câmera de vídeo com memória interna

• Sua câmera de vídeo vem com o manual em CD e o Guia de início rápido (impresso). Para obter instruções mais detalhadas, consulte o manual do usuário (PDF) fornecido no CD.

imagine as possibilidades

Obrigado por adquirir um produto Samsung.

Para receber um atendimento mais completo, registre seu produto no site

www.samsung.com/global/register

conhecendo a câmera de vídeo com memória interna

O QUE ESTÁ INCLUÍDO COM SUA CÂMERA DE VÍDEO COM MEMÓRIA INTERNA

A nova câmera de vídeo com memória interna vem com os seguintes acessórios. Se algo desses itens estiver faltando na caixa, entre em contato com a Central de atendimento ao cliente Samsung.

A forma exata de cada item pode variar dependendo do modelo.

Bateria (IA-BP85ST)

Adaptador CA (pseudo AA-E9)

Cabo de áudio/vídeo

Cabo USB

CD do software

• O conteúdo pode variar dependendo da região de vendas.
• Peças e acessórios estão disponíveis no revendedor e na Central de Assistência Técnica locais da Samsung.
• O cartão de memória não está incluído.
• É preciso conectar o adaptador CA à base ao conectar dispositivos externos usando a base. Sua câmera de vídeo inclui o manual do usuário em CD e o guia de início rápido (impresso). Para obter instruções mais detalhadas, consulte o manual do usuário (PDF) no CD fornecido.
• (Opcional) Este é um acessório opcional. Para comprá-lo, entre em contato com o revendedor Samsung mais próximo.

1 Interruptor de abrir/fechar lente 2 Microfone interno 3 Lente 4 Botão MENU 5 Botão OK 6 Botão Control (▲/▼/◀/▶/W/T) 7 Botão para iniciar/parar gravação

8 LCD 9 Alto-falante embutido 10 Botão I / iCHECK 11 Botão EASY Q 12 Botão LCD ENHANCER 13 Alavanca de zoom (W/T)

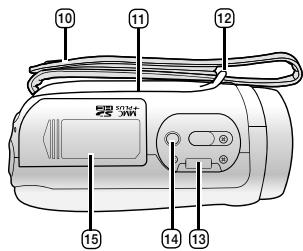

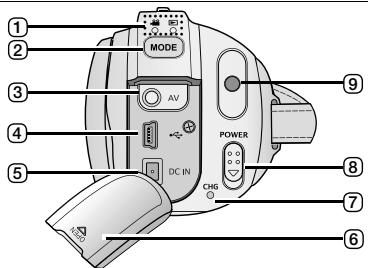

1 Indicadores de modo (Movie / Player) 2 Botão MODE 3 Conector multicabo AV 4 Conector USB (USB) 5 Conector DC IN (DC IN) 6 Tampa do conector 7 Indicador de energia (CHG) 8 Interruptor POWER

9 Botão para iniciar/parar gravação 10 Correia de apoio 11 Alça giratória 12 Gancho da correia de apoio 13 Suporte da base 14 Suporte do tripé 15 Tampa do slot de bateria/cartão de memória

CONEXÃO A UMA FONTE DE ALIMENTAÇÃO

• Existem dois tipos de fonte de alimentação que podem ser conectados à sua câmera de vídeo com memória interna.
• Não use as unidades de fonte de alimentação fornecidas com outros equipamentos.
• A bateria: usada para gravação externa.
• Adaptador CA Utilizados para gravações em interiores e reprodução.

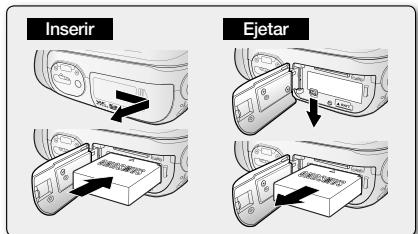

Inserindo a bateria

1. Deslize e abra a tampa do slot da bateria como pode ser visto na figura.
2. Insira a bateria no slot correspondente até ouvir um clique baixo.
3. Verifique se o logotipo da SAMSUNG está voltado para cima, quando o aparelho estiver posicionado como na figura.
4. Deslize e feche a tampa do compartimento da bateria.

Ejetando a bateria

1. Deslize e abra a tampa do slot da bateria e pressione a trava da bateria.
2. Pressione a trava da bateria com cuidado na direção para ejetar a bateria para fora, como mostra a figura.
3. Puxe a bateria para fora na direção indicada na figura.
4. Deslize e feche a tampa do compartimento da bateria.

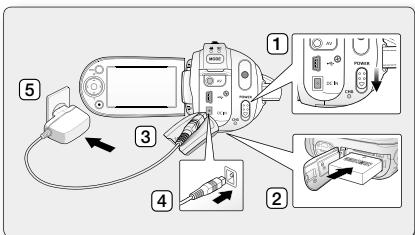

Recarga da bateria

1. Deslize o interruptor POWER para baixo para desligar.
2. Abra o LCD e insira a bateria na câmera.
3. Abra a tampa do conector DC IN/USB.
4. Conecte o adaptador CA ao conector DC IN da câmera de vídeo com memória interna.
5. Conecte o adaptador CA a uma tomada de parede.
6. O indicador CHG (carga) fica laranja enquanto a bateria está carregando.
7. O indicador CHG (carga) fica verde quando a bateria está totalmente carregada.
8. Quando a bateria estiver completamente carregada, desconecte o adaptador CA da câmera de vídeo.
9. Mesmo com a câmera de vídeo desligada, a bateria continua sendo descarregada se estiver encaixada nela.

Recomenda-se que a bateria seja removida da câmera de vídeo com memória interna.

SELECIONANDO A MÍDIA DE ARMAZENAMENTO (SOMENTE PARA SC-MX20C/MX20CH)

• Grave imagens na memória interna ou em um cartão de memória; para isso, basta selecionar a mídia de armazenamento desejada antes de iniciar a gravação ou reprodução.
• Antes de inserir ou ejetar o cartão de memória, desligue a câmera de vídeo com memória.
• Pressione o botão MENU.

A lista de menus será exibida.

1. Pressione o botão Control ( < / > ) para selecionar "Settings (Config)"
2. Pressione o botão Control (A/V) para selecionar "Storage (Tipo de memória)" e, em seguida, pressione o botão OK.
3. Pressione o botão Control (A/V) para selecionar "Memory (Memória)" ou "Card (Cartão)", e, em seguida, pressione o botão OK.

"Memory (Memória)": quando usar a memória interna. "Card (Cartão)": ao usar o cartão de memória.

1. Pressione o botão MENU para sair.

INSERINDO/EJETANDO UM CARTÃO DE MEMÓRIA

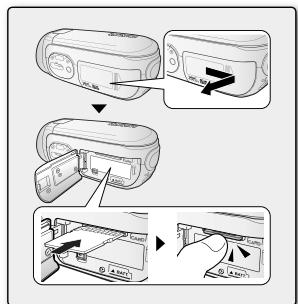

Inserindo um cartão de memória

1. Desligue a câmera de vídeo com memória interna.
2. Deslize a tampa do slot para cartão de memória para a direita e abra a tampa.
3. Insira um cartão de memória no slot apropriado até ouvir um clique de encaixe, seguindo a direção da seta, como mostra o diagrama.
4. Feche a tampa.

Retirada de um cartão de memória

1. Desligue a câmera de vídeo com memória interna.
2. Deslize a tampa do slot para cartão de memória para a direita e abra a tampa.
3. Empurre ligeiramente o cartão de memória para dentro de maneira a fazê-lo sair.
4. Retire o cartão de memória do slot e feche a tampa.

GRAVANDO IMAGENS DE FILME

• Esta câmera de vídeo com memória fornece botões para iniciar/parar gravação. Um está na parte traseira

da câmera de vídeo e o outro está no painel do LCD. Selecione o botão iniciar/

parar gravação de acordo com o uso.

1. Ligue a câmera de vídeo com memória.
2. Conecte uma fonte de alimentação à câmera de vídeo com memória. (Uma bateria ou um adaptador CA)
3. Deslize o interruptor POWER para baixo para ligar a câmera.
4. Defina a mídia de armazenamento correta. (somente SC-MX20C/MX20CH)

(Se quiser gravar em um cartão de memória, insira-o.)

• Coloque o interruptor Abrir/fechar lente na posição para Abrir (O). - página 3
• Verifique o motivo no LCD.
• Pressione o botão Iniciar/parar gravação.
• O indicador de gravação (●) será exibido e a gravação inicial é.
• Pressionar o botão Iniciar/parar gravação novamente durante a gravação

colocá a câmera de vídeo com memória interna no modo pausa da gravação.

1. quando a gravação terminar, desligue a câmera de vídeo com memória.

reprodução

REPRODUÇÃO DE IMAGENS DE FILME

Localize uma imagem de filme desejada rapidamente, usando as telas de índices em miniatura.

1. Ligue a câmera de vídeo com memória.
2. Deslize o interruptor POWER para baixo para ligar a câmera.
3. Defina a mídia de armazenamento correta. (somente SC-MX20C/MX20CH)

(Se quiser gravar em um cartão de memória, insira-o.)

1. Abra o LCD.
2. Ajuste o brilho ou o contraste do LCD.
3. Pressione o botão MODE.
4. Alterna para o modo Reprodução de filme.
5. As imagens e os filmes gravados são exibidos nas telas de índice em miniatura.
6. Use o botão Control (</> /^/>) para selecionar as imagens de filme desejadas e, em seguida, pressione o botão OK.
7. O menu de atalho para reprodução será exibido por alguns instantes.
8. As imagens de filme selecionadas são reproduzidas de acordo com a definição da Opção de reprodução.
9. Para interromper a reprodução e voltar à exibição do índice de miniaturas, mova a alavanca de zoom.

INSTALANDO O CYBERLINK MEDIASHOW4

O CyberLink MediaShow4 é um software para edição fácil de MPEG, AVI e demais arquivos de vídeo, imagens estáticas e outro conteúdo para criação de um cine.

Antes de partir:

Encerre qualquer outro software que estiver usando.

(Verifique se não há outros ícones de aplicativo na barra de status.)

→

→ ↓

←

←

• Se você executar a instalação do software que já está instalado, a desinstalação iniciará. Nesse caso, execute a instalação novamente depois de concluída a desinstalação.
• Este manual abrange a instalação do software e a conexão do computador. Para obter mais detalhes sobre o software, consulte a "Ajuda online/Leia-me" no CD do CyberLink MediaShow 4.

Conectando a um PC

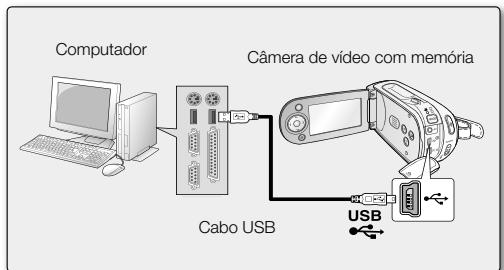

CONECTANDO O CABO USB

Conecte o cabo USB para copiar as imagens em uma mídia de gravação para o PC e vice-versa. Quando o cabo USB é conectado no modo Gravação ou Reprodução, o produto muda para o modo USB imediatamente.

1. Conecte a câmera de vídeo com memória ao computador com um cabo USB.

• Não faça muita força ao inserir ou remover um conector USB.
• Insira um USB (antes de confirmar a direção correta da inserção).
• Recomenda-se a utilização de um adaptador CA com fonte de alimentação em vez de uma bateria.
• Quando o cabo USB estiver conectado, ligar ou desligar a câmera de vídeo poderá causar problemas de estrutura do PC.

conectando outros dispositivos

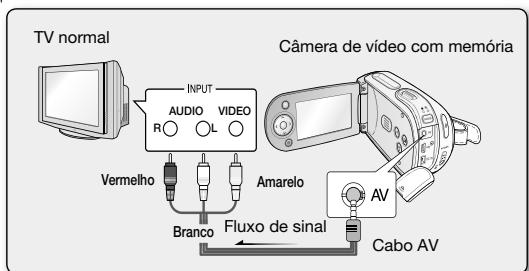

CONECTANDO À TV

• Para reproduzir suas gravações, a televisão deve ser compatível com NTSC.
• Recomendamos que você utilize o adaptador da câmera como fonte de alimentação da câmera de vídeo com memória.

Use o cabo AV fornecido para conectar a câmera de vídeo com memória a uma TV da seguinte forma:

1. Conecte a extremidade do cabo AV com um único plugue à câmera de vídeo com memória.
2. Conecte a outra extremidade ao cabo de vídeo (amarelo) e aos cabos de áudio esquerdo (branco)/direito (vermelho) à TV.
