VM-MX20R - Filmadora SAMSUNG - Manual de utilização gratuito

Tipo de produto	Camcorder de memória flash
Marca	Samsung
Modelo	VM-MX20R
Dimensões (aprox.)	60 x 60 x 120 mm
Peso (aprox.)	280 g (sem bateria)
Alimentação	Bateria recarregável IA-BP85ST ou adaptador de energia AA-E9
Suporte de armazenamento	Memória interna e cartão de memória (SD/SDHC)
Zoom óptico	34x
Tela LCD	Sim, tela LCD ajustável
Resolução máxima de vídeo	720x576 (PAL)
Conectividade	USB 2.0, saída AV (composto)
Funções principais	Gravação de vídeo, foto, reprodução, zoom, easy Q, modo cena
Manutenção e limpeza	Limpar a lente com um pano macio e seco. Armazenar em local seco.
Segurança	Não expor à água, evitar choques, usar apenas o adaptador de energia tipo AA-E9.
Peças de reposição e reparabilidade	Bateria, adaptador, cabos disponíveis nos revendedores Samsung. Reparo por serviço autorizado.
Informações gerais	Manual incluído em CD. Registro em www.samsung.com possível.

Perguntas frequentes - VM-MX20R SAMSUNG

Como carregar a bateria da filmadora Samsung VM-MX20R?

Desligue o aparelho, abra a tela LCD, insira a bateria, conecte o adaptador de energia na tomada DC IN e em uma tomada elétrica. O indicador laranja indica o carregamento. Desconecte quando a bateria estiver cheia.

Qual suporte de armazenamento usar com o VM-MX20R?

O VM-MX20R utiliza memória interna ou cartão de memória (SD/SDHC). Antes de gravar, selecione o suporte através do menu 'Memory' ou 'Card'.

Como inserir um cartão de memória na filmadora?

Desligue o aparelho, abra a tampa do cartão de memória, insira o cartão no sentido correto até ouvir um clique, depois feche a tampa.

Como iniciar uma gravação de vídeo?

Ligue o aparelho, abra a tampa da lente, verifique a imagem na tela LCD, depois pressione o botão de iniciar/parar (na parte traseira ou no painel LCD). Pressione novamente para parar.

Como reproduzir os vídeos gravados?

Ligue o aparelho, mude para o modo de reprodução pressionando o botão MODE (ícone ▶), navegue pelas miniaturas com as teclas direcionais e pressione OK para reproduzir.

Como transferir os vídeos para um computador?

Conecte a filmadora ao computador via cabo USB. O aparelho entra em modo USB. Use o software CyberLink MediaShow4 (fornecido no CD) ou copie os arquivos diretamente.

Posso usar a filmadora com uma televisão?

Sim, conecte a filmadora à televisão com o cabo de vídeo fornecido (plug único na entrada AV da filmadora, pontas amarelo/branco/vermelho na televisão). Certifique-se de que a televisão é compatível com PAL.

O que fazer se a tela LCD estiver suja?

Limpe delicadamente a tela com um pano macio e seco. Evite produtos químicos ou abrasivos.

Como economizar a bateria?

Reduza o brilho da tela, desative o modo de espera se não estiver em uso, e desligue o aparelho após o uso.

Onde encontrar acessórios e peças de reposição?

Os acessórios (bateria, adaptador, cabos) estão disponíveis nos revendedores Samsung autorizados ou no serviço de atendimento ao cliente.

MANUAL DE UTILIZADOR VM-MX20R SAMSUNG

COLLEGAMENTO A UN TELEVISORE

Câmara de vídeo com memória

Manual de início rápido

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH

* A sua câmara de vídeo é fornecida com um manual em CD e um Guia de iniciação rápida (impresso). Para obter instruções mais detalhadas, consulte o manual do utilizador (PDF) incluído no CD.

imagine as possibilidades

Obrigado por ter adquirido um produto Samsung.

Para usufruir de um serviço mais completo, registe o seu produto em

www.samsung.com/global/register

apresentação da câmara de vídeo com memória

O QUE É FORNECIDO COM A CÂMARA DE VÍDEO COM MEMÓRIA

A sua nova câmara de vídeo com memória é fornecida com os seguintes acessórios. Se faltar qualquer um destes itens na embalagem, contacte o Centro de Assistência a Clientes da Samsung.

A forma exacta de cada item varia em função do modelo.

Bateria (IA-BP85ST)

Manual de início rápido

CD do manual do utilizador

CD de software*

Suporte*

Bolsa*

Mala de transporte*

• O conteúdo poderá variar, dependendo da região de comercialização.
• As peças e acessórios estão disponíveis no fornecedor e centro de assistência Samsung local.
• Cartão de memória não incluído.
• É necessário ligar o transformador de CA ao suporte quando ligar dispositivos externos através do mesmo.
• A câmara de vídeo inclui o CD do manual do utilizador e o manual de início rápido (impresso). Para obter instruções mais detalhadas, consulte o manual do utilizador (PDF) incluído no CD fornecido.
  • *(Opcional): Trata-se um acessório opcional. Para adquirir este acessório, contacte o fornecedor Samsung mais próximo.

① Botão de abertura/fecho da objectiva
② Microfone interno
③ Objectiva
④ Botão MENU
⑤ Botão OK
⑥ Botão de controlo (^^/√/〈/〉/W/T)
⑦ Botão de início/paragem da gravação

⑧ Ecrã LCD
⑨ Coluna integrada
10 Botão □□/iCHECK
11 Botão EASY Q
12 Botão do OPTIMIZADOR DE LCD ( 📣 )
13 Patilha de Zoom (W/T)

① Indicador MODE (Modos Gravação(▶) / Leitor (▶))
② Botão MODE
③ Ficha do cabo AV
④ Tomada USB (USB)
⑤ Tomada DC IN (DC IN)
⑥ Tampa das tomadas
⑦ Indicador de carga (CHG)
⑧ Interruptor POWER

⑨ Botão de início/ paragem da gravação

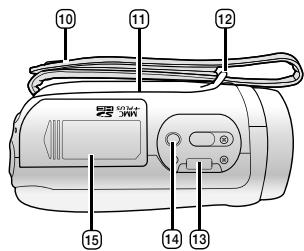

10 Correia de mão
11 Pega rotativa
12 Gancho da correia de mão
13 Rosca para o suporte
14 Rosca para o tripé
15 Tampa da ranhura de cartão de memória/bateria

LIGAR A CÂMARA DE VÍDEO A UMA FONTE DE ALIMENTAÇÃO

• Existem dois tipos de fontes de alimentação que podem ser ligadas à câmara de vídeo com memória.
• Não utilize as fontes de alimentação fornecidas com outros equipamentos.
• A bateria: utilizada para gravações no exterior.
• O transformador de CA: utilizado para gravações no interior e reprodução.

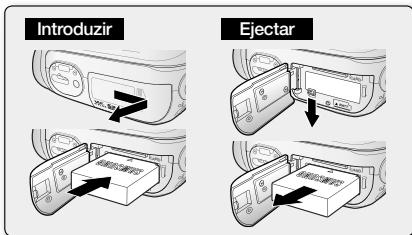

Introduzir a bateria

1. Desloque e abra a tampa da ranhura da bateria conforme ilustrado no diagrama.
2. Introduza a bateria na respectiva ranhura até ouvir um pequeno estalido.
3. Certifique-se de que o logótipo SAMSUNG está virado para cima quando a bateria for colocada, conforme ilustrado no diagrama.
4. Desloque e feche a tampa da ranhura da bateria.

Ejectar a bateria

1. Desloque e abra a tampa da ranhura da bateria e empurre o fecho da bateria.

- Para ejector a bateria, empurre cuidadosamente o fecho da bateria na direcção indicada no diagrama.

1. Puxe a bateria ejectada para fora, na direcção ilustrada no diagrama.

2. Desloque e feche a tampa da ranhura da bateria.

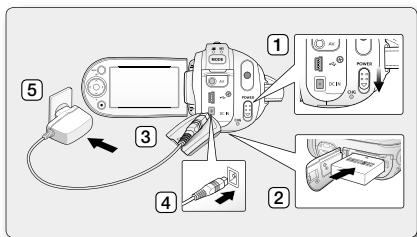

Carregar a bateria

1. Desloque o interruptor POWER para baixo, para desligar a câmara.

2. Abra o ecrã LCD e introduza a bateria na câmara de vídeo com memória.

3. Abra a tampa da tomada DC IN/USB/AV.

4. Ligue o transformador de CA à tomada DC IN da câmara de vídeo com memória.

5. Ligue o transformador de CA a uma tomada de parede.

6. O indicador CHG (carga) fica cor-de-laranja quando a bateria está a ser carregada.

7. O indicador CHG (carga) fica verde quando a bateria estiver totalmente carregada.

1. Quando a bateria estiver totalmente carregada, desligue o transformador de CA da câmara de vídeo.

- Mesmo com a câmara de vídeo desligada, a bateria continua a descarregar caso seja deixada na câmara de vídeo. Recomenda-se que retire a bateria da câmara de vídeo com memória.

acerca do suporte de armazenamento

SELECCIONAR O SUPORTE DE ARMAZENAMENTO (APENAS NOS MODELOS VP-MX20C/MX20CH)

• Pode efectuar a gravação na memória integrada ou num cartão de memória. Assim, antes de começar uma gravação ou reprodução, deve seleccionar o suporte de armazenamento pretendido.

• Antes de introduzir ou ejectar o cartão de memória, desligue a câmara de vídeo com memória.

• Carregue no botão MENU.

- É apresentada a lista de menus.

1. Carregue no botão de controlo ( / ) para seleccionar "Settings" (Config.).
2. Carregue no botão de controlo ( / ) para seleccionar "Storage" (Tipo memória) e, em seguida, carregue no botão OK.
3. Carregue no botão de controlo ( / ) para seleccionar "Memory" (Memória) ou "Card" (Cartão), e, em seguida, carregue no botão OK.

- "Memory" (Memória): Ao utilizar a memória integrada.

- "Card" (Cartão): Ao utilizar o cartão de memória.

1. Carregue no botão MENU para sair.

INTRODUZIR/EJECTAR O CARTÃO DE MEMÓRIA

Introduzir um cartão de memória

1. Desligue a câmara de vídeo com memória.
2. Desloque a tampa da ranhura do cartão de memória para a direita, para a abrir.
3. Insira o cartão de memória na ranhura, na direcção da seta mostrada na imagem e empurre-o cuidadosamente para dentro até ouvir um estalido.
4. Feche a tampa.

Ejectar um cartão de memória

1. Desligue a câmara de vídeo com memória.
2. Desloque a tampa da ranhura do cartão de memória para a direita, para a abrir.
3. Empurre ligeiramente o cartão de memória para dentro, de forma a fazê-lo sair.
4. Retire o cartão de memória da ranhura e feche a tampa.

- A câmara de vídeo com memória inclui dois botões de Início/paragem da gravação. Um deles encontra-se na parte de trás da câmara de vídeo e o outro no painel LCD. Seleccione o botão de Início/paragem da gravação de acordo com a utilização.

1. Ligue a câmara de vídeo com memória.

2. Ligue uma fonte de alimentação à câmara de vídeo. (Uma bateria ou um transformador de CA)

3. Desloque o interruptor POWER para baixo para ligar a câmara.
4. Defina o suporte de armazenamento apropriado. (apenas nos modelos VP-MX20C/MX20CH) (Se pretender gravar num cartão de memória, introduza-o.)

5. Coloque o interruptor de abertura/fecho da objectiva na posição aberta ( ○ ). ➔ página 3

6. Observe a imagem no ecrã LCD.

7. Carregue no botão de Início/paragem da gravação.

- O indicador de gravação ( ● ) será apresentado e a gravação será iniciada.

- Se carregar novamente no botão de Início/paragem da gravação durante a gravação, a câmara de vídeo com memória entra no modo de paragem da gravação.

1. Quando terminar a gravação, desligue a câmara de vídeo.

reprodução

REPRODUÇÃO DE FILMES

Pode encontrar rapidamente um filme pretendido utilizando a vista de índice de miniaturas.

1. Ligue a câmara de vídeo com memória.

2. Desloque o interruptor POWER para baixo para ligar a câmara.

3. Defina o suporte de armazenamento apropriado. (apenas nos modelos VP-MX20C/MX20CH) (Se pretender gravar num cartão de memória, introduza-o.)

4. Abra o ecrã LCD.

- Ajuste a luminosidade ou o contraste do LCD.

1. Carregue no botão MODE.

2. Passa para o modo de reprodução de filme (▶).

3. O filme gravado aparece na vista de índice de miniaturas.

4. Carregue no botão de controlo (∧/∨/⟨/⟩) para seleccionar o filme pretendido e, em seguida, carregue no botão OK.

5. O menu de atalhos da reprodução é apresentado durante algum tempo.

6. Os filmes seleccionados são reproduzidos de acordo com a definição em Opção repr.
7. Para terminar a reprodução e voltar à vista de índice de miniaturas, desloque a patilha de zoom.

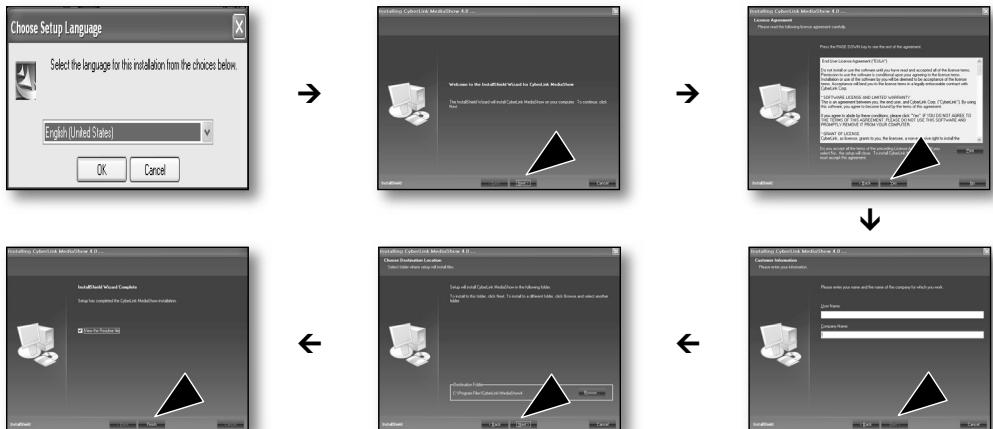

O CyberLink MediaShow4 é um software que permite a edição fácil de ficheiros MPEG, AVI e outros ficheiros de vídeo, bem como imagens fixas e outros conteúdos para criar um filme.

Antes de começar:

Fecha quaisquer outras aplicações que esteja a utilizar.

(Certifique-se de que não existem ícones de outras aplicações na barra de estado.)

- Se tentar instalar um software que já esteja instalado, é iniciada a desinstalação do mesmo.

Neste caso, volte a instalar o software quando a desinstalação estiver concluída.

- O presente manual refere-se apenas à instalação de software e à ligação ao PC.

Para mais informações sobre o software, consulte a Ajuda online ou o ficheiro Readme no CD do CyberLink MediaShow4.

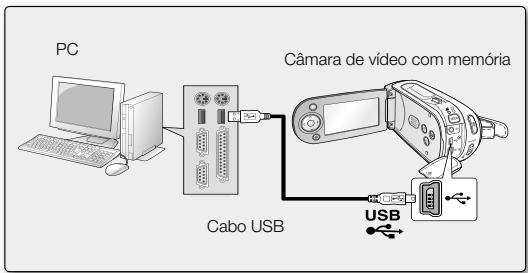

LIGAR O CABO USB

Ligue o cabo USB para copiar os filmes de um suporte de gravação para o PC e vice-versa. Quando o cabo USB é ligado no modo de gravação / reprodução, o produto muda para o modo USB.

1. Ligue a câmara de vídeo com memória ao PC através de um cabo USB.

• Não force demasiado ao introduzir ou retirar um conector USB.
• Antes de introduzir o conector USB, verifique se o está a inserir no sentido correcto.
• Recomenda-se que utilize o transformador de CA como fonte de alimentação em vez da bateria.
• Se ligar ou desligar a câmara de vídeo com memória com o cabo USB ligado, causará problemas no PC.

ligar a outros dispositivos

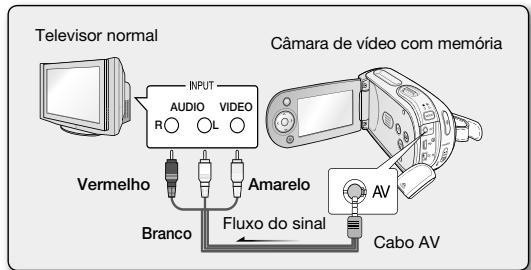

LIGAR A UM TELEVISOR

• Para reproduzir as suas gravações, o televisor tem de ser compatível com o sistema PAL.
• Recomendamos que utilize o transformador de CA como fonte de alimentação da câmara de vídeo.

Utilize o cabo AV fornecido para ligar a câmara de vídeo com memória a um televisor, como se descreve em seguida:

1. Ligue a extremidade do cabo AV que tem a ficha única à tomada AV da câmara de vídeo.
2. Ligue a outra extremidade do cabo, que contém os conectores de Vídeo (amarelo) e áudio esquerdo (branco) e direito (vermelho) ao televisor.

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH
