VM-MX20R - Videokamera SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Flash-muistinen videokamera
Merkki	Samsung
Malli	VM-MX20R
Mitat (noin)	60 x 60 x 120 mm
Paino (noin)	280 g (ilman akkua)
Virtalähde	Ladattava akku IA-BP85ST tai verkkolaite AA-E9
Tallennusväline	Sisäinen muisti ja muistikortti (SD/SDHC)
Optinen zoom	34x
LCD-näyttö	Kyllä, käännettävä LCD-näyttö
Suurin videotarkkuus	720x576 (PAL)
Liitännät	USB 2.0, AV-lähtö (komposiitti)
Päätoiminnot	Videotallennus, valokuvaus, toisto, zoom, easy Q, kohtaustila
Huolto ja puhdistus	Puhdista linssi pehmeällä ja kuivalla liinalla. Säilytä kuivassa paikassa.
Turvallisuus	Älä altista vedelle, vältä iskuja, käytä vain tyypin AA-E9 verkkolaitetta.
Varaosat ja korjattavuus	Akku, verkkolaite, kaapelit saatavilla Samsung-jälleenmyyjiltä. Korjaus valtuutetussa huollossa.
Yleistä	Ohjeet mukana CD:llä. Rekisteröinti osoitteessa www.samsung.com mahdollista.

Usein kysytyt kysymykset - VM-MX20R SAMSUNG

Kuinka ladata Samsung VM-MX20R -videokameran akku?

Sammuta laite, avaa LCD-näyttö, aseta akku paikalleen, kytke verkkolaite DC IN -liitäntään ja seinäpistorasiaan. Oranssi merkkivalo osoittaa latauksen. Irrota, kun akku on täynnä.

Mitä tallennusvälinettä käyttää VM-MX20R:n kanssa?

VM-MX20R käyttää sisäistä muistia tai muistikorttia (SD/SDHC). Valitse tallennusväline ennen tallennusta valikosta 'Memory' tai 'Card'.

Kuinka asettaa muistikortti videokameraan?

Sammuta laite, avaa muistikortin luukku, aseta kortti oikein päin kunnes kuuluu napsahdus, sulje luukku.

Kuinka aloittaa videotallennus?

Kytke laite päälle, avaa linssin suojus, tarkista kuva LCD-näytöltä, paina käynnistys/pysäytys -painiketta (takana tai LCD-paneelissa). Paina uudelleen pysäyttääksesi.

Kuinka toistaa tallennettuja videoita?

Kytke laite päälle, siirry toistotilaan painamalla MODE-painiketta (▶-kuvake), selaa pikkukuvia suuntapainikkeilla ja paina OK toistaaksesi.

Kuinka siirtää videoita tietokoneelle?

Liitä videokamera tietokoneeseen USB-kaapelilla. Laite siirtyy USB-tilaan. Käytä CyberLink MediaShow4 -ohjelmistoa (mukana CD:llä) tai kopioi tiedostot suoraan.

Voinko käyttää videokameraa television kanssa?

Kyllä, liitä videokamera televisioon mukana toimitetulla videokaapelilla (yksittäinen liitin videokameran AV-liitäntään, kelta/valko/punainen päät televisioon). Varmista, että televisio on PAL-yhteensopiva.

Mitä tehdä, jos LCD-näyttö on likainen?

Puhdista näyttö varovasti pehmeällä ja kuivalla liinalla. Vältä kemikaaleja tai hankaavia aineita.

Kuinka säästää akkua?

Vähennä näytön kirkkautta, poista valmiustila käytöstä, jos ei käytetä, ja sammuta laite käytön jälkeen.

Mistä löytää tarvikkeet ja varaosat?

Tarvikkeet (akku, verkkolaite, kaapelit) ovat saatavilla valtuutetuilta Samsung-jälleenmyyjiltä tai huollosta.

KÄYTTÖOHJE VM-MX20R SAMSUNG

* Tämän videokameran mukana toimitetaan CD-käyttöopas ja pikaopas (painettu). Lisätietoja on CD-levyllä olevassa käyttöoppaassa (PDF).

kuvittele mahdollisuudet

Kiitos, kun valitsit Samsung-tuotteen.

Jos haluat kattavaa palvelua, rekisteröi tuotteesi osoitteessa

www.samsung.com/global/register

videokameran käyttöön perehtyminen

VIDEOKAMERAN MUKANA TOIMITETTAVAT VARUSTEET

Videokameran mukana toimitetaan seuraavat varusteet. Jos jokin varusteista puuttuu toimituksesta, ota yhteyttä Samsungin asiakaspalveluun.

★ Varusteiden ulkonäkö voi vaihdella eri mallien mukaan.

Akku (IA-BP85ST)

Verkkovirtalaite (AA-E9 type)

Audio-/videokaapeli

USB-kaapeli

Pikaopas

Käyttöopas-CD-levy

Ohjelmisto-CD-levy*

Telakka*

Pussi*

Kantolaukku*

• Sisältö voi vaihdella myyntialueen mukaan.
• Varaosia ja lisävarusteita on saatavana paikalliselta Samsung-jälleenmyyjältä tai -huollosta.
  • Mukana ei toimiteta muistikorttia.
• Telineeseen täytyy kytkeä verkkovirtalaite, kun sen avulla kytketään ulkoisia laitteita.
• Tämän videokameran mukana toimitetaan CD-käyttöopas ja pikaopas (painettu). Lisätietoja on CD-levyllä olevassa käyttöoppaassa (PDF).
  • *(Lisävaruste): Tämä on lisävaruste. Kun haluat ostaa lisävarusteen, ota yhteyttä lähimpään Samsung-jälleenmyyjään.

① Objektiivisuojuksen avaus- ja sulkemisvipu
② Sisäinen mikrofoni
③ Objektiivi
④ MENU-painike
⑤ OK-painike
⑥ Ohjauspainike ( ////W/T )
⑦ Kuvauspainike

⑧ LCD-näyttö

⑨ Sisäinen kaiutin

① MODE-ilmaisin (kuvaus
② MODE-painike
③ AV-kaapelin liitäntä
④ USB-liitäntä (USB)
⑤ DC IN -liitäntä (DC IN)
⑥ Liitäntöjen suojakansi
⑦ Latauksen merkkivalo (CHG)
⑧ POWER-kytkin

⑨ Kuvauspainike

10 Käsihihna

⑪ Kääntökahvan kädensija

12 Käsihihnan kiinnike

13 Telakan liitäntä

14 Jalustan liitäntä

⑮ Muistikorttipaikan/akkulokeron suojus

VIRTALÄHTEEN KYTKEMINEN

• Videokameraan voidaan kytkeä kahdenlaisia virtalähteitä.
• Älä käytä laitteen mukana toimitettuja virtalähteitä muissa laitteissa.

- Akku on tarkoitettu ulkokäyttöön.

- Verkkovirtalaite on tarkoitettu sisäkäyttöön ja kuvausten toistamiseen.

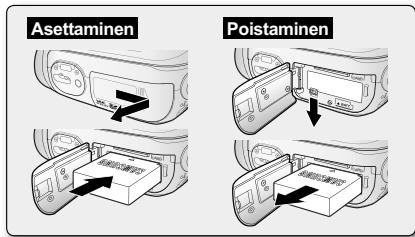

Akun kiinnittäminen

1. Liu'uta akkulokeron suojus auki kuvan osoittamalla tavalla.
2. Työnnä akku akkulokeroon siten, että se napsahtaa paikalleen.

- Varmista, että SAMSUNG-logo on ylöspäin, kun laite on ylöspäin kuten kuvassa.

1. Liu'uta akkulokeron suojus kiinni.

Akun irrottaminen

1. Liu'uta akkulokeron kansi auki ja paina akun lukitussalpaa.

- Irrota akku painamalla akun lukitussalpaa nuolen suuntaan kuvan osoittamalla tavalla.

1. Vedä ulos ponnahtanut akku pois kuvassa näkyvään suuntaan.
2. Liu'uta akkulokeron suojus kiinni.

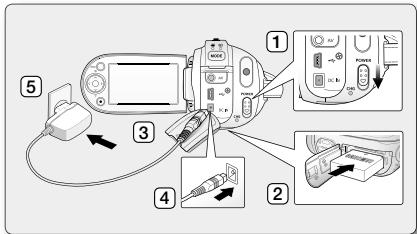

Akun lataaminen

1. Kytke videokameraan virta siirtämällä POWER-kytkin ala-asentoon.
2. Avaa LCD-näyttö ja aseta akku videokameraan.
3. Avaa DC IN/USB/AV-liitännän suojus.
4. Kytke verkkovirtalaite videokameran DC IN -liitäntään.

5. Kytke verkkovirtalaite pistorasiaan.

6. CHG (lataus) -merkkivalo palaa oranssina akun latautumisen merkiksi.

7. CHG (lataus) -merkkivalo palaa vihreänä, kun akku on täysin latautunut.

8. Kun akku on ladattu täyteen, irrota verkkovirtalaite videokamerasta.

- Akku purkautuu, jos se jätetään videokameraan, vaikka virta on kytketty pois päältä. On suositeltavaa poistaa akku videokamerasta.

• Videokuvaa voi tallentaa sekä sisäiseen muistiin tai muistikortille, joten käytettävä tallennusväline tulee valita ennen kuvaamista tai toistoa.

• Katkaise videokamerasta virta ennen muistikortin asettamista tai poistamista.

• Paina MENU-painiketta.

• Valikkoluettelo tulee näkyviin.
• Valitse "Settings" (Asetus) painamalla ohjauspainiketta (</>)
• Valitse "Storage" (Muisti) painamalla ohjauspainiketta ( / ) ja paina sitten OK-painiketta.
• Valitse "Memory" (Muisti) tai "Card" (Kortti) painamalla ohjauspainiketta ( / ) ja paina sitten OK-painiketta.
  • "Memory" (Muisti): Käytettäessä sisäistä muistia.
  • "Card" (Kortti): Käytettäessä muistikorttia.
• Poistu painamalla MENU-painiketta.

Muistikortin asettaminen

1. Katkaise videokamerasta virta.
2. Avaa muistikorttipaikan suojus siirtämällä sitä oikealle.
3. Työnnä muistikortti kuvassa näkyvän nuolen suuntaisesti korttipaikkaan, kunnes se napsahtaa paikalleen.
4. Sulje kansi.

Muistikortin poistaminen

1. Katkaise videokamerasta virta.
2. Avaa muistikorttipaikan suojus siirtämällä sitä oikealle.
3. Työnnä muistikorttia hieman sisäänpäin, niin että se ponnahtaa ulos.
4. Vedä muistikortti ulos korttipaikasta ja sulje kansi.

- Tässä videokamerassa on kaksi kuvauspainiketta. Toinen on kameran takapuolella ja toinen LCD-näytössä. Valitse kuvauspainike käytön mukaan.

1. Kytke videokameraan virta.

2. Kytke videokameraan virtalähde.
   (Akku tai verkkovirtalaite)

3. Kytke virta siirtämällä POWER-kytkintä alaspäin.
4. Valitse tallennusväline. (vain VP-MX20C/MX20CH)
   (Aseta videokameraan muistikortti, jos haluat tallentaa muistikortille.)

5. Aseta objektiivisuojuksen avaus- ja sulkemisvipu asentoon auki ( ○ ). ➔sivu 3

6. Tarkasta kuvauskohde LCD-näytöstä.

7. Paina kuvauspainiketta.

8. Kuvausilmaisin ( ⭕ ) tulee näyttöön ja kuvaaminen alkaa.

9. Jos painat kuvauspainiketta kuvaamisen aikana uudelleen, videokamera siirtyy taukotilaan.

10. Katkaise videokameran virta, kun lopetat kuvaamisen.

toistaminen

Haluttu video löytyy helposti pienoiskuvanäkymän avulla.

1. Kytke videokameraan virta.

2. Kytke virta siirtämällä POWER-kytkintä alaspäin.

3. Valitse tallennusväline. (vain VP-MX20C/MX20CH)
   (Aseta videokameraan muistikortti, jos haluat tallentaa muistikortille.)

4. Avaa LCD-näyttö.

- Säädä LCD-näytön kirkkaus ja kontrasti.

1. Paina MODE-painiketta

2. Videotoistotila ( ▶ )tulee käyttöön.

3. Kuvatut videot näkyvät pienoiskuvanäkymässä.

4. Valitse haluamasi videot ohjauspainikkeella (∧/∨/⟨/⟩) ja paina sitten OK-painiketta.

5. Toiston pikavalikko tulee hetkeksi näkyviin.

6. Valitut videotiedostot toistetaan toistoasetusten mukaisesti.
7. Jos haluat lopettaa toistamisen ja palata pienoiskuvanäkymään, liikuta zoomausvipua.

kytkeminen tietokoneeseen

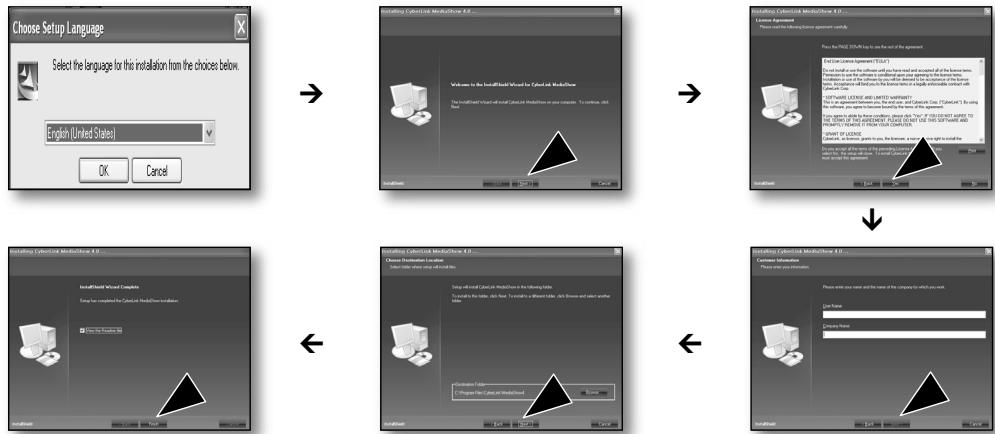

CYBERLINK MEDIASHOW4'N ASENTAMINEN

CyberLink MediaShow4 on ohjelmisto, jolla voit helposti muokata MPEG- ja AVI-tiedostoja sekä muita videotiedostoja, valokuvia ja muuta sisältöä videota luotaessa.

Alkutoimet:

Sulje kaikki muut ohjelmat. (Varmista, että tilarivillä ei näy sovellusten kuvakkeita.)

• Jos asennat jo asennetun ohjelmiston uudelleen, asennuksen poistaminen alkaa.
  Tässä tapauksessa suorita asennus uudelleen sen jälkeen, kun asennuksen poistaminen on suoritettu loppuun.
• Tässä oppaassa käsitellään ainoastaan ohjelmiston asentamista ja tietokoneeseen kytkemistä.
  Ohjelmistosta on lisätietoja CyberLink MediaShow4'n CD-levyn "Online help/Read me" -osassa.

kytkeminen tietokoneeseen

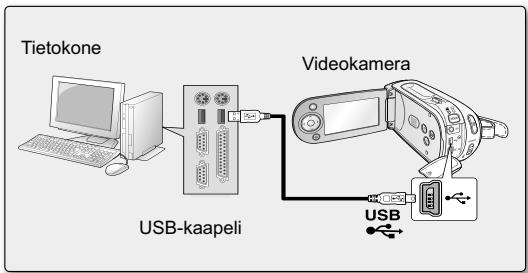

USB-KAAPELIN KYTKEMINEN

Kytkemällä USB-kaapelin voit kopioida videoita tallennusvälineestä tietokoneeseen ja päinvastoin.

Kun USB-kaapeli kytketään Tallennus/toisto-tilassa, tuote siirtyy heti USB-tilaan.

1. Kytke videokamera tietokoneeseen USB-kaapelilla.

• Älä käytä voimaa, kun kytket tai irrotat USB-liitintä.
• Kytke USB-liitin vasta, kun olet tarkistanut, että se on oikein päin.
• On suositeltavaa käyttää virtalähteenä verkkovirtalaitetta akun sijaan.
• Kun USB-kaapeli on kytketty, videokameran virran kytkeminen tai katkaisminen aiheuttaa toimintahäiriöitä tietokoneessa.

kytkeminen muihin laitteisiin

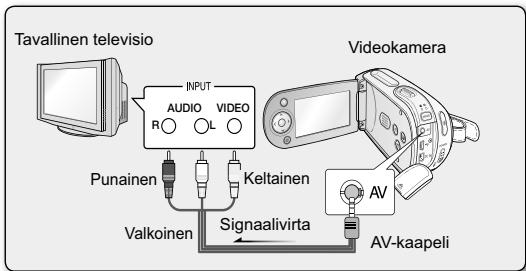

LIITTÄMINEN TELEVISION

• Television on oltava PAL-yhteensopiva, jotta sitä voitaisiin käyttää kuvattujen tallenteiden katseluun.
• Suosittelemme verkkolaitteen käyttöä videokameran virtalähteenä.

Käytä mukana toimitettua AV-kaapelia ja kytke videokamera televisioon seuraavasti:

1. Kytke AV-kaapelin yhdellä liittimellä varustettu pää videokameran AV-liittimeen.
2. Kytke toinen pää, jossa on videoliitin (keltainen) sekä vasen (valkoinen) ja oikea (punainen) audiolitiin televisioon.

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH
