Produkttyp	Kamkorder med flashminne
Märke	Samsung
Modell	VM-MX20R
Mått (ungefär)	60 x 60 x 120 mm
Vikt (ungefär)	280 g (utan batteri)
Strömförsörjning	Uppladdningsbart batteri IA-BP85ST eller nätadapter AA-E9
Lagringsmedia	Internt minne och minneskort (SD/SDHC)
Optisk zoom	34x
LCD-skärm	Ja, vridbar LCD-skärm
Max videoupplösning	720x576 (PAL)
Anslutningar	USB 2.0, AV-utgång (komposit)
Huvudfunktioner	Videoinspelning, foto, uppspelning, zoom, easy Q, scenläge
Underhåll och rengöring	Rengör linsen med en mjuk, torr trasa. Förvara på torr plats.
Säkerhet	Utsätt inte för vatten, undvik stötar, använd endast nätadapter av typ AA-E9.
Reservdelar och reparerbarhet	Batteri, adapter, kablar finns hos Samsung-återförsäljare. Reparation hos auktoriserad serviceverkstad.
Allmän information	Manual medföljer på CD. Registrering på www.samsung.com möjlig.

Vanliga frågor - VM-MX20R SAMSUNG

Hur laddar man batteriet på kamkordern Samsung VM-MX20R?

Stäng av enheten, öppna LCD-skärmen, sätt i batteriet, anslut nätadaptern till DC IN-uttaget och till ett vägguttag. Den orange lampan visar laddning. Koppla bort när batteriet är fulladdat.

Vilket lagringsmedium ska användas med VM-MX20R?

VM-MX20R använder internt minne eller ett minneskort (SD/SDHC). Välj medium via menyn 'Memory' eller 'Card' före inspelning.

Hur sätter man i ett minneskort i kamkordern?

Stäng av enheten, öppna luckan för minneskortet, sätt i kortet i rätt riktning tills det klickar, stäng sedan luckan.

Hur startar man en videoinspelning?

Slå på enheten, öppna objektivluckan, kontrollera bilden på LCD-skärmen, tryck sedan på start/stopp-knappen (på baksidan eller på LCD-panelen). Tryck igen för att stoppa.

Hur spelar man upp inspelade videor?

Slå på enheten, växla till uppspelningsläge genom att trycka på MODE-knappen (▶-ikon), navigera bland miniatyrer med pilknapparna och tryck på OK för att spela upp.

Hur överför man videor till en dator?

Anslut kamkordern till datorn med USB-kabeln. Enheten går över till USB-läge. Använd programmet CyberLink MediaShow4 (medföljer på CD) eller kopiera filerna direkt.

Kan jag använda kamkordern med en TV?

Ja, anslut kamkordern till TV:n med den medföljande videokabeln (enkel kontakt till kamkorderns AV-uttag, gul/vit/röd till TV:n). Se till att TV:n är PAL-kompatibel.

Vad gör man om LCD-skärmen är smutsig?

Rengör skärmen försiktigt med en mjuk, torr trasa. Undvik kemiska eller slipande rengöringsmedel.

Hur sparar man batteri?

Minska skärmens ljusstyrka, inaktivera viloläge om det inte används, och stäng av enheten efter användning.

Var hittar man tillbehör och reservdelar?

Tillbehör (batteri, adapter, kablar) finns hos auktoriserade Samsung-återförsäljare eller serviceverkstad.

BRUKSANVISNING VM-MX20R SAMSUNG

* Din videokamera levereras med en bruksanvisning på CD-skiva och snabbstartguide (utskrift). Mer utförliga instruktioner finns i bruksanvisningen (pdf) på CD-skivan.

utforska möjligheterna

Tack för att du köpt den här Samsungprodukten.

För att få en mer komplett tjänst, registrera din produkt på webbsidan

www.samsung.com/global/register

lära känna minnevideokameran

VAD FÖLJER MED DIN MINNESVIDEOKAMERA

Din nya minnesvideokamera levereras med följande tillbehör. Kontakta Samsungs kundtjänst om något av detta saknas i lådan.

★ Varje tillbehörs exakta form kan variera beroende på modell.

Batteri (IA-BP85ST)

AC-strömadapter (Typ AA-E9)

Audio-/Video-kabel

USB-kabel

Snabbstartshjälp

• Innehållet kan variera beroende på försäljningsplats.
• Delar och tillbehör finns tillgängliga hos din lokala Samsung-återförsäljare och servicecenter.
• Minneskortet är inte inkluderat.
• Du måste ansluta växelströmsadaptern till dockningsenheten när du ansluter externa enheter med dockningsenheten.
• Din videokamera levereras med en bruksanvisning på CD-skiva och snabbstartguide (utskrift). Mer utförliga instruktioner finns i bruksanvisningen (pdf) på CD-skivan.
  • *(Tillval) : Det här är ett tillbehör. Kontaka en Samsung-återförsäljare om du vill köpa detta tillbehör.

① Reglage för att öppna/stänga linsen
② Inbyggd mikrofon
③ Lins
④ Knappen MENU
⑤ OK-knapp
⑥ Kontrollknapp (^^/√/< />/W/T)
⑦ Knappen inspelning (start/stopp)

⑧ LCD-skärm

⑨ Inbyggd högtalare

10 □□/iCHECK -knapp

11 EASY Q-knapp

12 Knappen för LCD-FÖRSTÄRKARE (☐)

13 Zoom-reglage (W/T)

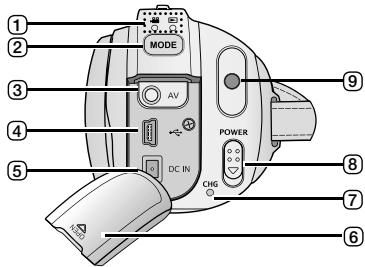

① MODE-indikator (inspelning
② MODE-knapp
③ AV-kabeluttag
④ USB-anslutning (USB)
⑤ DC IN-anslutning (DC IN)
⑥ Uttagslucka
⑦ Laddningsindikator (CHG)
⑧ POWER-reglage

⑨ Knappen inspelning (start/stopp)

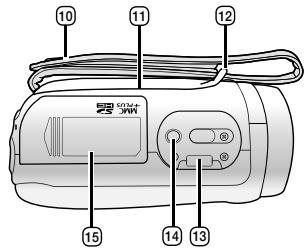

10 Handtagsrem

⑪ Vridbart handtag

12 Krok för handtagsrem

13 Dockningsuttag

14 Stativgänga

15 Lucka för minneskort/batteri

ANSLUTA TILL EN STRÖMKÄLLA

• Det finns två typer av strömkällor som kan anslutas till minnesvideokameran.
• Använd inte medföljande strömkällor till annan utrustning.

- Batteriet: används för inspelning utomhus.

- används för inspelning inomhus och uppspelning.

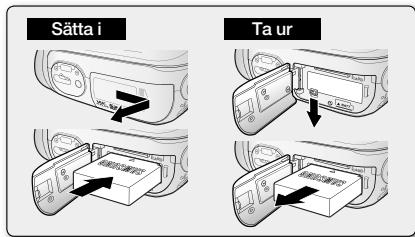

Sätta i batteriet

1. Öppna batteriluckan så som visas på bilden.
2. För in batteriet tills du hör ett lätt klick.

- Kontrollera att logotypen för SAMSUNG är vänd uppåt så som visas på bilden.

1. Stäng batteriluckan

Ta ut batteriet

1. Öppna batteriluckan och tryck på batterispärren.

- Tryck lätt på batterispärren i den riktning som visas på bilden för att ta ur batteriet.

1. Drag det utförda batteriet i riktningen så som visas på bilden.
2. Stäng batteriluckan

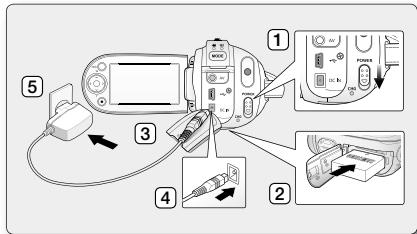

Laddning av batteriet

1. För reglaget POWER nedåt för att slå på kameran.
2. Öppna LCD-skärmen och för in batteriet i minnesvideokameran.
3. Öppna locket för DC IN /USB/AV-uttaget.
4. Anslut strömadaptern till DC IN-uttaget på minnesvideokameran.

5. Anslut AC-strömsadaptern till ett vägguttag.

6. Indikatorn CHG (laddar) tänds med orange sken och visar att batteriet laddas.

7. Indikatorn CHG (laddar) tänds i grönt när batteriet är fulladdat.

8. När batteriet är fulladdat kopplar du ur AC-strömadaptern från minnesvideokameran.

- Batteriet laddas fortfarande ur även om strömmen är avstängd om det lämnas kvar i minnesvideokameran. Vi rekommenderar att du tar ur batteriet ur minnesvideokameran.

• Du kan spela in på det inbyggda minnet eller på ett minneskort, välj önskat lagringsmedia innan inspelningen eller uppspelningen påbörjas.

• Stäng av minnesvideokameran innan du sätter i eller tar ur minneskortet.

• Tryck på knappen MENU.

- Menylistan visas.

1. Tryck på kontrollknappen ( / ) för att välja "Settings" (Inställning).
2. Tryck på kontrollknappen ( / ) för att välja "Storage" (Lagring) och tryck sedan på knappen OK.
3. Tryck på kontrollknappen ( / ) för att välja "Memory" (Minne) eller "Card" (Kort) och tryck sedan på knappen OK.

- "Memory" (Minne): Vid användning av det inbyggda minnet.

• "Card" (Kort): Vid användning av minneskort.

1. Tryck på MENU-knappen när du vill avsluta.

Sätta i ett minneskort

1. Stäng av minnesvideokameran.
2. Öppna luckan genom att dra minneskortsluckan åt höger.
3. För in minneskortet i minneskortplatsen tills det klickar till, i den riktning som pilen visar på bilden.
4. Stäng luckan.

Mata ut ett minneskort

1. Stäng av minnesvideokameran.
2. Öppna luckan genom att dra minneskortsluckan åt höger.
3. Skjut försiktigt in minneskortet så att det matas ut.
4. Dra ut minneskortet från kortplatsen och stäng luckan för minneskortet.

- Det finns två knappar för Inspelning (start/stopp) på minnesvideokameran. En är placerad på videokamerans baksida och den andra på LCD-panelen. Välj knappen Inspelning (start/stopp) beroende på användning.

1. Slå på minnesvideokameran.

2. Anslut en strömkälla till minnesvideokameran. (Ett batteri eller en växelströmsadapter)

3. För reglaget POWER nedåt för att slå på kameran.
4. Ange lagringsmedia. (endast VP-MX20C/MX20CH) (Sätt i ett minneskort om du vill spela in på minneskort.)

5. Ställ in linsreglaget open/close till open ( ○ ). ➔ sidan 3

6. Kontrollera motivet på LCD-skärmen.

7. Tryck på knappen Inspelning (start/-stopp).

- Inspelningsindikatorn ( ⭕ ) visas och inspelningen startar.

- Tryck på knappen Inspelning (start/stopp) igen under inspelningen för att sätta minnesvideokameran i pausläge.

1. När inspelningen är klar slår du av minnesvideokameran.

uppspelning

Du hittar lätt önskad film med hjälp av indexskärmen med miniatyrer

1. Slå på minnesvideokameran.

2. För reglaget POWER nedåt för att slå på kameran.
   • Ange lagringsmedia. (endast VP-MX20C/MX20CH)
   (Sätt i ett minneskort om du vill spela in på minneskort.)

3. Öppna LCD-skärmen.

- Justera ljusstyrka eller kontrast för LCD-skärmen.

1. Tryck på MODE-knappen.

2. Du hamnar då i läget för filmuppspelning (▶).

3. De inspelade filmerna visas i indexskärmen med miniatyrer.

4. Tryck på kontrollknappen ( /// ) för att välja önskat skärmspråk och tryck sedan på knappen OK.

5. Snabbmenyer för uppspelning visas under en period.

6. De valda filmbilderna spelas upp enligt inställningarna för uppspelning.
7. Använd zoomreglaget för att stoppa uppspelningen och återgå till indexvyn för miniatyrer.

CyberLink MediaShow4 är ett program för enkel redigering av MPEG-, AVI- och andra videofiler, stillbilder och annat innehåll för att skapa en film.

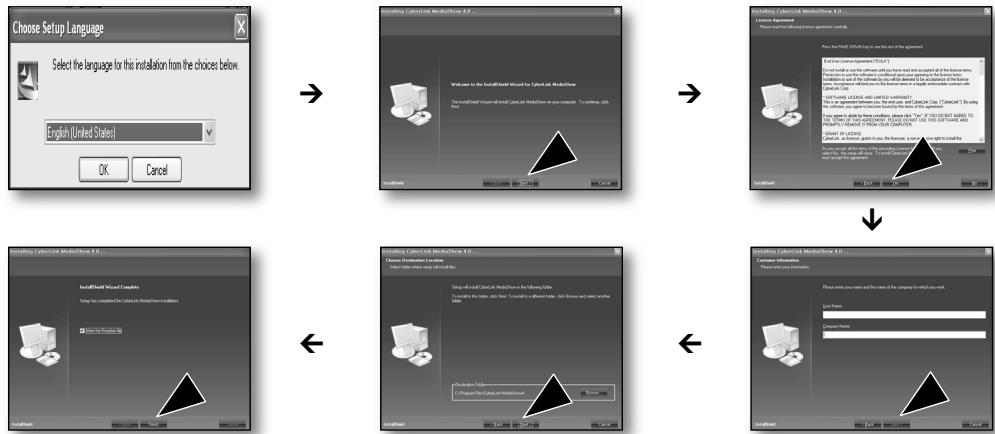

Innan du börjar:

Stäng alla andra program.

(Kontrollera att inga andra programikoner syns i statusfältet.)

• Om du utför installationen av program som redan har installerats startar först en avinstallation. I så fall ska du utföra installationen igen efter att avinstallationen är klar.
• I det här dokumentet beskrivs endast programinstallation och datoranslutning. För ytterligare information om programmet, se "Online help/Readme" på CyberLink MediaShow4 CD.

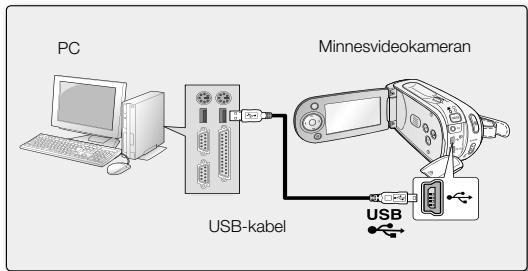

KOPPLA IN USB-KABELN

Anslut USB-kabeln för att kopiera filmfiler i ett lagringsmedium till datorn och vice versa. När USB-kabeln är ansluten i inspelnings-/uppspelningsläge växlar produkten omedelbart till USB-läge.

1. Anslut minnesvideokameran till datorn med en USB-kabel.

• Använd inte onödigt våld när du sätter i eller tar ut en USB-enhet.
• Sätt i USB-enheten i rätt riktning och åt rätt håll.
• Vi rekommenderar användning av AC-adapter istället för batteri för strömtillförsel.
• När USB-kabeln är ansluten kan det leda till felfunktion på datorn om du slår på eller av minnesvideokameran.

ansluta till andra enheter

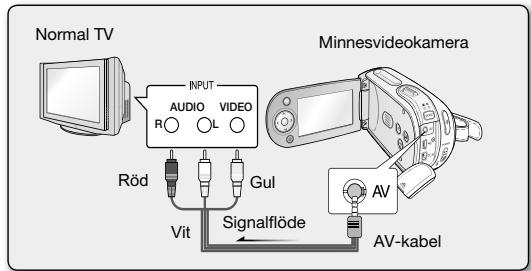

ANSLUTA TILL EN TV

• För att spela upp inspelningarna måste TV:n vara PAL-kompatibel.
• Du rekommenderas att använda AC-strömadaptern som strömkälla till minnesvideokameran.

Använd medföljande AV-kabel för att ansluta minnesvideokameran till en TV enligt följande:

1. Anslut ena delen av AV-kabeln till den enkla kontakten på minnesvideokamerans AV-uttag.
2. Anslut den andra änden till video (gul) och vänster (vit)/ höger (röd) ljudkabel till TV:n.

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH
