Type product	Flashgeheugen camcorder
Merk	Samsung
Model	VM-MX20R
Afmetingen (ca.)	60 x 60 x 120 mm
Gewicht (ca.)	280 g (exclusief accu)
Voeding	Oplaadbare accu IA-BP85ST of netadapter AA-E9
Opslagmedium	Intern geheugen en geheugenkaart (SD/SDHC)
Optische zoom	34x
LCD-scherm	Ja, kantelbaar LCD-scherm
Maximale video resolutie	720x576 (PAL)
Connectiviteit	USB 2.0, AV-uitgang (composiet)
Hoofdfuncties	Video-opname, foto, afspelen, zoom, easy Q, scènemodus
Onderhoud en reiniging	Reinig de lens met een zachte droge doek. Bewaar op een droge plaats.
Veiligheid	Niet blootstellen aan water, schokken vermijden, alleen netadapter type AA-E9 gebruiken.
Onderdelen en repareerbaarheid	Accu, adapter, kabels verkrijgbaar bij Samsung-dealers. Reparatie door erkende service.
Algemene informatie	Handleiding meegeleverd op cd. Registratie mogelijk op www.samsung.com.

Veelgestelde vragen - VM-MX20R SAMSUNG

Hoe laad ik de accu van de Samsung VM-MX20R camcorder op?

Zet het apparaat uit, open het LCD-scherm, plaats de accu, sluit de netadapter aan op de DC IN-aansluiting en op een stopcontact. Het oranje lampje geeft aan dat er wordt opgeladen. Haal de stekker eruit zodra de accu vol is.

Welk opslagmedium moet ik gebruiken met de VM-MX20R?

De VM-MX20R gebruikt intern geheugen of een geheugenkaart (SD/SDHC). Selecteer voor het opnemen het medium via het menu 'Memory' of 'Card'.

Hoe plaats ik een geheugenkaart in de camcorder?

Zet het apparaat uit, open het klepje van de geheugenkaart, plaats de kaart in de juiste richting tot u een klik hoort en sluit het klepje.

Hoe start ik een video-opname?

Zet het apparaat aan, open het lensdeksel, controleer het beeld op het LCD-scherm en druk op de start/stop-knop (achterop of op het LCD-scherm). Druk opnieuw om te stoppen.

Hoe speel ik opgenomen video's af?

Zet het apparaat aan, schakel naar de afspeelmodus door op de MODE-knop te drukken (pictogram ▶), blader door de miniaturen met de pijltjestoetsen en druk op OK om af te spelen.

Hoe zet ik video's over naar een computer?

Sluit de camcorder aan op de computer met de USB-kabel. Het apparaat schakelt over naar de USB-modus. Gebruik de software CyberLink MediaShow4 (meegeleverd op cd) of kopieer de bestanden rechtstreeks.

Kan ik de camcorder gebruiken met een televisie?

Ja, sluit de camcorder aan op de televisie met de meegeleverde videokabel (enkele stekker naar de AV-aansluiting van de camcorder, gele/witte/rode uiteinden naar de televisie). Zorg ervoor dat de televisie PAL-compatibel is.

Wat moet ik doen als het LCD-scherm vuil is?

Reinig het scherm voorzichtig met een zachte droge doek. Vermijd chemische of schurende middelen.

Hoe kan ik de accu sparen?

Verminder de helderheid van het scherm, schakel de standby-modus uit indien niet gebruikt en zet het apparaat uit na gebruik.

Waar kan ik accessoires en reserveonderdelen vinden?

De accessoires (accu, adapter, kabels) zijn verkrijgbaar bij erkende Samsung-dealers of via de klantenservice.

GEBRUIKSAANWIJZING VM-MX20R SAMSUNG

* Bij uw camcorder zijn een cd met gebruikershandleiding en een beklopte handleiding (papier) geleverd. Voor meer gedetailleerde instructies raadpleegt u de gebruikershandleiding (.PDF) die op cd is bijgeleverd.

Imagine... ongekende mogelijkheden

Gefeliciteerd met de aanschaf van uw Samsung-product. Voor een completere service kunt u uw product registreren op

www.samsung.com/global/register

WAT IS ER INBEGREPEN BIJ UW CAMCORDER?

Uw nieuwe camcorder wordt geleverd met de volgende accessoires. Als een van deze items ontbreekt in de verpakking, neem u contact op met de klantenservice van Samsung.

De exacte vorm van elk item kan variëren afhankelijk van het model.

Batterijen (IA-BP85ST)

Netvoedingsadapter (type AA-E9)

Audio/video-kabel

USB-kabel

Snelstartgids

Cd met gebruiksaanwijzing

Cd met software*

Houder*

Buideltas*

Draagtas*

• De inhoud kan variëren, afhankelijk van het land.
• Onderdelen en accessoires zijn verkrijgbaar bij uw plaatselijke Samsung-dealer en -servicecenter.
• De geheugenkaart is niet bijgeleverd.
• U moet de voedingsadapter op de houder aansluiten wanneer u externe apparaten via de houder aansluit.
• Bij uw camcorder zijn een cd met gebruikershandleiding en een beklopte gedrukte handleiding geleverd. Voor meer gedetailleerde instructies raadpleegt u de gebruikershandleiding (.PDF) die op cd is bijgeleverd.
• *(Optioneel): dit is een optionele accessoire. Als u het wilt aanschaffen, neemt u contact op met een Samsung-dealer bij u in de buurt.

⑧ LCD-display
⑨ Ingebouwde luidspreker
⑩ Knop (☐I / i CHECK)
11 Knop EASY Q
12 voor LCD-optimalisatie (☐)
13 Zoomhendel (W/T)

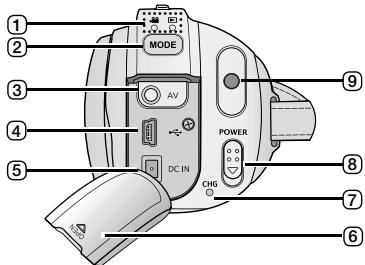

① Indicator voor MODE (Opnemen

② Knop MODE
③ AV-aansluiting
④ USB-aansluiting (USB)
⑤ DC IN-aansluiting (DC IN)
⑥ Klepje op aansluiting
⑦ Indicator batterij opladen (CHG)
⑧ Knop POWER

⑨ Knop Opname starten/stoppen

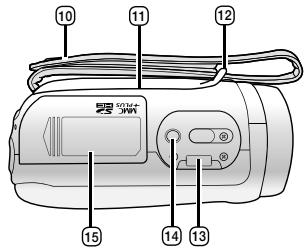

10 Handriem
11 Draaihendel
12 Haak handriem
13 Ontvanger houder
14 Statiefbevestiging
15 Klepje geheugenkaart / batterijsleuf

AANSLUITEN OP EEN STROOMBRON

• U kunt de camcorder op twee manieren van stroom bedoeld.
• Gebruik de bijgeleverde voedingen niet met andere apparatuur.
• De batterij: voor gebruik buiten.
• De wisselstroomadapter: voor opnamen binnenshuis en afspelen.

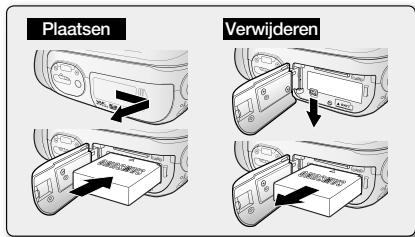

De batterijhouder installeren

1. Schuif het klepje van de batterijsleuf open, zoals weergegeven in de afbeelding.
2. Schuif de batterijhouder in de batterijsleuf totdat die zachtjes vastklikt.
3. Zorg ervoor dat de batterij, zoals in de afbeelding wordt getoond, met het SAMSUNG-logo aan de bovenkant in het apparaat wordt geschoven.
4. Schuif het klepje van de batterijsleuf dicht.

De batterij verwijderen

1. Schuif het klepje van de batterijsleuf open en druk op de batterijvergrendeling.

- Duw de batterijvergrendeling voorzichtig in de aangegeven richting, zoals in de afbeelding wordt getoond, om de batterij te verwijderen.

1. Trek de naar buiten geschoven batterij helemaal uit de houder, zoals in de afbeelding wordt getoond.

2. Schuif het klepje van de batterijsleuf dicht.

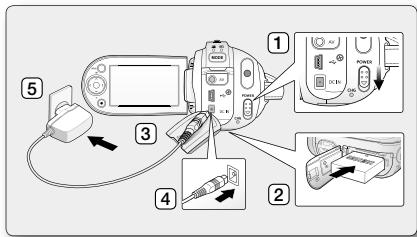

Batterij opladen

1. Schuif de POWER-schakelaar naar beneden om het apparaat uit te schakelen.
2. Open het LCD-scherm en plaats de batterij in de camcorder.
3. Open het klepje van de DC IN/USB/AV-aansluiting.
4. Sluit de netvoeding aan op de DC IN-aansluiting op uw camcorder.

5. Sluit de netvoedingsadapter aan op een stopcontact.

6. De oranje CHG-indicator (opladen) geeft aan dat de batterij wordt opgeladen.

7. De CHG-indicator (opladen) wordt groen wanneer de batterij volledig is opgeladen.

1. Wanneer de batterij volledig is opgeladen, koppelt u de voedingsadapter los van de camcorder.

- Zelfs als de voeding is uitgeschakeld, loopt de batterij langzaam leeg als u de voedingsadapter in de camcorder laat zitten. Wij raden u aan om de batterij uit de camcorder te halen.

04\_Nederlands

DE OPSLAGMEDIA SELECTEREN (ALLEEN VP-MX20C/MX20CH)

• U kunt opnemen in het ingebouwde geheugen of op de geheugenkaart. Selecteer het gewenste opslagmedium voordat u begint met opnemen of afspelen.

• Schakel de camcorder uit voordat u een geheugenkaart plaatst of verwijdert.

• Druk op de knop MENU. • Het menu wordt weergegeven.

• Druk op de cursorknop ( / ) om "Settings" (Instelling) te selecteren.

• Druk op de cursorknop ( / ) om "Storage" (Gehtype) te selecteren en druk vervolgens op OK.

• Druk op de cursorknop ( / ) om "Memory" (Geheugen) te selecteren en druk vervolgens op OK.

- "Memory" (Geheugen): wanneer u het interne geheugen gebruikt.

- "Card" (Krt): wanneer u de geheugenkaart gebruikt.

1. Druk op de knop MENU om het menu te sluiten.

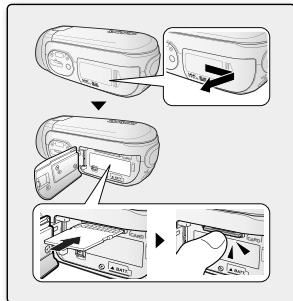

Een geheugenkaart plaatsen

1. Schakel de camcorder uit.
2. Schuif het klepje van de gleuf voor de geheugenkaart naar rechts om het te openen.
3. Schuif de geheugenkaart in de sleuf tot deze zachtjes vastklikt, in de richting van de pijl in de afbeelding.
4. Sluit het klepje.

Een geheugenkaart verwijderen

1. Schakel de camcorder uit.
2. Schuif het klepje van de gleuf voor de geheugenkaart naar rechts om het te openen.
3. Duw de geheugenkaart iets naar binnen, waardoor hij naar buiten springt.
4. Trek de geheugenkaart uit de sleuf en sluit het klepje.

- De camcorder bevat twee Opname start-/stopknoppen voor opname. Eén bevindt zich op de achterzijde van de camcorder en de andere op het LCD-paneel. Selecteer de knop Opname starten/stoppen.

1. Schakel de camcorder in.

2. Sluit de camcorder aan op een stroombron. (batterij of netvoeding)

3. Schuif de POWER-schakelaar naar beneden om de spanning in te schakelen.
4. Kies het juiste opslagmedium. (alleen VP-MX20C/MX20CH) (Als u op een geheugenkaart wilt opnemen, plaatst u deze nu.)

5. Stel de schakelaar Lens open/dicht in op open ( ). pagina 3

6. Controleer het onderwerp op het LCD-scherm.

7. Druk op de knop Opname starten/stoppen.

8. De opname-indicator (○) verschijnt en de opname start.

9. Als u nogmaals op de knop Opname starten/stoppen drukt tijdens de opname, wordt de camcorder gepauzeerd.

10. Schakel de camcorder uit wanneer u klaar bent met opnemen.

afspelen

U kunt de gewenste filmbeelden snel vinden met behulp van de miniatuurweergave.

1. Schakel de camcorder in.

2. Schuif de POWER-schakelaar naar beneden om de spanning in te schakelen.

3. Kies het juiste opslagmedium. (alleen VP-MX20C/MX20CH) (Als u op een geheugenkaart wilt opnemen, plaatst u deze nu.)

4. Open het LCD-scherm.

- Pas de helderheid of het contrast van het LCD-scherm aan.

1. Druk op de knop MODE.

2. Hiermee gaat u naar de gebruiksstand Film afspelen (▶).

3. De opgenomen filmbeelden worden weergegeven in de miniatuurweergave.

4. Druk op de cursorknop (∧/∨/〈〉) om de gewenste filmbeelden te selecteren en druk vervolgens op OK.

5. Snelmenu voor afspelen wordt enige tijd weergegeven.

6. De geselecteerde filmbeelden worden afgespeeld overeenkomstig de instellingen in de afspeelopties.

7. U kunt het afspelen beëindigen en terugkeren naar de miniatuurweergave door de zoomhendel te bewegen.

aansluiten op een pc

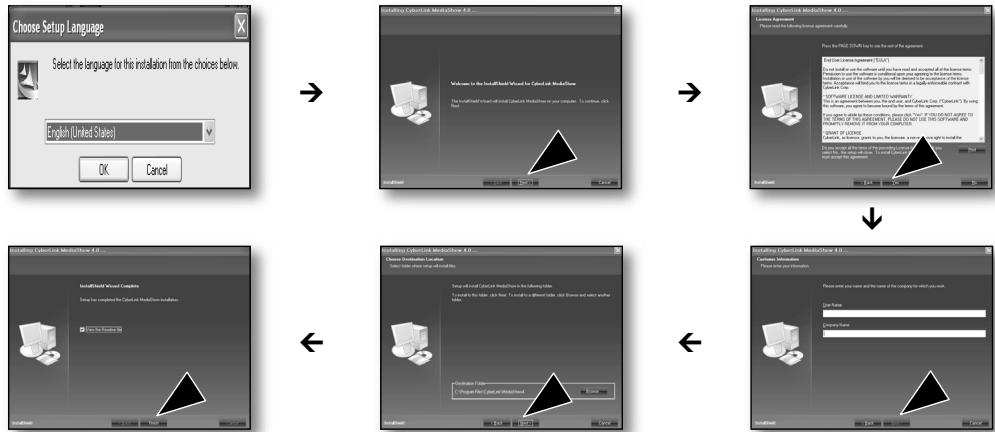

CYBERLINK MEDIASHOW4 INSTALLEREN

CyberLink MediaShow4 is software waarmee u gemakkelijk MPEG-, AVI- en andere videobestanden, stilstaande beelden en andere inhoud voor het maken van een film kunt bewerken.

Voordat u begint:

(Controleer of er geen andere toepassingspictogrammen op de statusbalk staan.)

• Als u software installeert, die al geïnstalleerd is, wordt deze verwijderd.
  Installeer de software in dit geval gewoon weer opnieuw, nadat de verwijdering is voltooid.
• In deze gebruiksaanwijzing komt alleen de software-installatie en het aansluiten op de pc aan de orde.
  Zie de “Online help/Readme” (Online Help/Leesmij-bestand) op de CyberLink MediaShow4-cd voor meer informatie over de software.

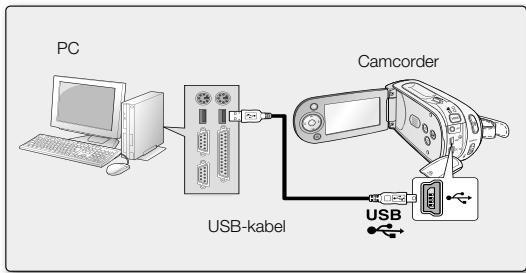

DE USB-KABEL AANSLUITEN

Sluit de USB-kabel aan als u filmbeelden in een opslagmedium naar de pc wilt kopieren en vice versa. Wanneer de USB-kabel is aangesloten in de stand Opnemen / Afspelen, schakelt het apparaat onmiddellijk naar de USB-stand.

1. Sluit de camcorder met een USB-kabel op de pc aan.

• Wees voorzichtig met het ontkoppelen van de USB-stekkers.
• Controleer, voordat u een USB-stekker plaatst, of deze in de juiste stand is.
• Het wordt aanbevolen voor de stroomvoorziening de netvoedingsadapter te gebruiken, in plaats van de batterij.
• Als u de camcorder aan- of uitzet terwijl de USB-kabel is aangesloten, kan dit storingen op de pc veroorzaken.

aansluiten op andere apparaten

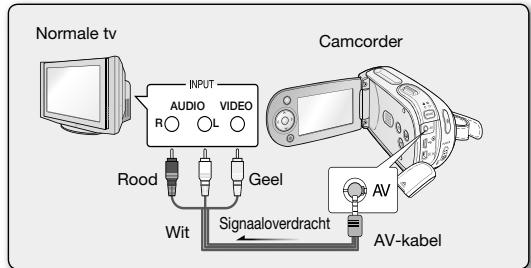

AANSLUITING OP EEN TV

• Als u opnamen wilt bekijken op een tv, moet het toestel PAL-compatibel zijn.
• Wij adviseren u de voedingsadapter als stroombron voor de camcorder te gebruiken.

Sluit met de meegeleverde AV-kabel de camcorder als volgt op de tv aan:

1. Sluit het uiteinde van de AV-kabel met één stekker aan op de AV-aansluiting van de camcorder.
2. Sluit het andere uiteinde met de kabels voor video (geel) en audio links (wit)/rechts (rood) aan op de tv.
