Type de produit	Caméscope à mémoire flash
Marque	Samsung
Modèle	VM-MX20R
Dimensions (approx.)	60 x 60 x 120 mm
Poids (approx.)	280 g (hors batterie)
Alimentation	Batterie rechargeable IA-BP85ST ou adaptateur secteur AA-E9
Support de stockage	Mémoire interne et carte mémoire (SD/SDHC)
Zoom optique	34x
Écran LCD	Oui, écran LCD orientable
Résolution vidéo max	720x576 (PAL)
Connectivité	USB 2.0, sortie AV (composite)
Fonctions principales	Enregistrement vidéo, photo, lecture, zoom, easy Q, mode scène
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Stocker dans un endroit sec.
Sécurité	Ne pas exposer à l'eau, éviter les chocs, utiliser l'adaptateur secteur seulement de type AA-E9.
Pièces détachées et réparabilité	Batterie, adaptateur, câbles disponibles chez les revendeurs Samsung. Réparation par service après-vente agréé.
Informations générales	Notice incluse sur CD. Enregistrement sur www.samsung.com possible.

FOIRE AUX QUESTIONS - VM-MX20R SAMSUNG

Comment charger la batterie du caméscope Samsung VM-MX20R ?

Éteignez l'appareil, ouvrez l'écran LCD, insérez la batterie, branchez l'adaptateur secteur sur la prise DC IN et sur une prise murale. Le voyant orange indique la charge. Débranchez une fois la batterie pleine.

Quel support de stockage utiliser avec le VM-MX20R ?

Le VM-MX20R utilise la mémoire interne ou une carte mémoire (SD/SDHC). Avant d'enregistrer, sélectionnez le support via le menu 'Memory' ou 'Card'.

Comment insérer une carte mémoire dans le caméscope ?

Éteignez l'appareil, ouvrez la trappe de la carte mémoire, insérez la carte dans le bon sens jusqu'au déclic, puis refermez la trappe.

Comment démarrer un enregistrement vidéo ?

Mettez l'appareil sous tension, ouvrez le volet de l'objectif, vérifiez l'image sur l'écran LCD, puis appuyez sur la touche de démarrage/arrêt (à l'arrière ou sur le panneau LCD). Appuyez à nouveau pour arrêter.

Comment lire les vidéos enregistrées ?

Mettez l'appareil sous tension, passez en mode lecture en appuyant sur la touche MODE (icône ▶), parcourez les vignettes avec les touches directionnelles et appuyez sur OK pour lire.

Comment transférer les vidéos sur un ordinateur ?

Connectez le caméscope à l'ordinateur via le câble USB. L'appareil passe en mode USB. Utilisez le logiciel CyberLink MediaShow4 (fourni sur CD) ou copiez les fichiers directement.

Puis-je utiliser le caméscope avec un téléviseur ?

Oui, connectez le caméscope au téléviseur avec le câble vidéo fourni (fiche unique vers la prise AV du caméscope, extrémités jaune/blanc/rouge vers le téléviseur). Assurez-vous que le téléviseur est compatible PAL.

Que faire si l'écran LCD est sale ?

Nettoyez délicatement l'écran avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs.

Comment économiser la batterie ?

Réduisez la luminosité de l'écran, désactivez le mode veille si inutilisé, et éteignez l'appareil après usage.

Où trouver les accessoires et pièces de rechange ?

Les accessoires (batterie, adaptateur, câbles) sont disponibles auprès des revendeurs Samsung agréés ou du service après-vente.

MODE D'EMPLOI VM-MX20R SAMSUNG

Guide de démarrage rapide

* Votre caméscope est fourni avec un manuel sur CD et un guide de démarrage rapide (imprimé).

Pour obtenir des instructions plus détaillées, reportez-vous au manuel d'utilisation (PDF) contenu sur le CD.

imaginez les possibilités

Nous vous remercions d'avoir choisi un produit Samsung.

Pour bénéficier d'un service plus complet, veuillez enregistrer votre produit sur le site

www.samsung.com/global/register

ELEMENTS FOURNIS AVEC VOTRE CAMESCOPE A MEMOIRE FLASH

Votre nouveau caméscope à mémoire flash est livré avec les accessoires répertoriés ci-après. Si vous constatez l'absence de l'un de ces éléments de votre emballage, vous devrez contacter le Service clientèle de Samsung.

L'apparence des articles varie selon le modèle utilisé.

Module batterie (IA-BP85ST)

Adaptateur secteur (type AA–E9)

Câble vidéo

Câble USB

Guide de démarrage rapide

CD du manuel d'utilisation

CD d'installation des logiciels*

Socle de recharge*

Pochette*

Etui*

• Le contenu peut varier en fonction du lieu de vente de l'appareil.
• Les pièces et les accessoires sont disponibles auprès de votre revendeur Samsung ou du service après-vente le plus proche.
  • La carte mémoire n'est pas incluse.
• Il faut relier l'adaptateur secteur au socle lors de la connexion de périphériques externes à l'aide de ce même socle.
• Votre caméscope est fourni avec un manuel d'utilisation sur CD et un guide de démarrage rapide (imprimé). Pour obtenir des instructions plus détaillées, reportez-vous au manuel d'utilisation (PDF) contenu sur le CD.
• *(En option) : il s'agit d'un accessoire proposé en option. Pour l'acquérir, contactez votre revendeur Samsung le plus proche.

① Interrupteur d'ouverture/fermeture de l'objectif
② Microphone interne
③ Objectif
④ Touche MENU
⑤ Touche OK
⑥ Touches de direction (∧/∨/⟨⟩/W/T)
⑦ Touche de démarrage/arrêt de l'enregistrement

⑧ Ecran LCD

⑨ Haut-parleur intégré

10 Touche□/iCHECK

11 Touche EASY Q

12 Touche OPTIMISATEUR LCD (图标)

13 Levier de zoom (W/T)

⑧ Interrupteur marche/arrêt

⑨ Touche de démarrage/arrêt de l'enregistrement

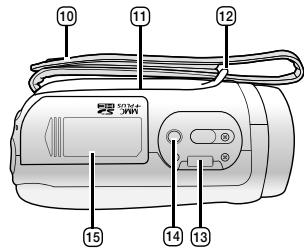

10 Dragonne

11 Poignée pivotante

12 Crochet de dragonne

13 Fiche pour socle de recharge

14 Douille de trépied

15 Carte mémoire / trappe batterie

BRANCHEMENT D'UNE SOURCE D'ALIMENTATION

• Vous pouvez brancher votre caméscope à mémoire flash sur de deux types de source d'alimentation.
• N'utilisez pas les adaptateurs d'alimentation fournis avec d'autres appareils.
• Le module batterie : utilisé pour l'enregistrement en extérieur.
• L'adaptateur secteur CA : utilisé pour l'enregistrement et la lecture en intérieur.

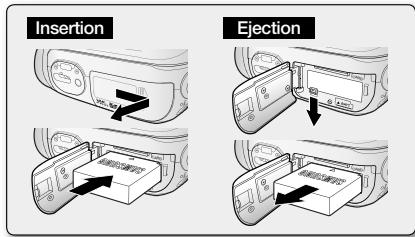

Insertion de la batterie

1. Faites glisser la trappe de la batterie pour l'ouvrir, comme illustré.
2. Insérez le module batterie dans son logement jusqu'à ce que vous entendiez un léger déclic.
3. Assurez-vous que le logo SAMSUNG est correctement orienté face vers le haut lorsque vous positionnez le la batterie comme illustré.
4. Faites glisser la trappe de la batterie pour le refermer.

Ejection du bloc batterie

1. Faites glisser la trappe de la batterie pour l'ouvrir et tirez sur le dispositif de verrouillage du module.

- Poussez doucement le dispositif de verrouillage du module dans la direction indiquée sur le schéma pour éjecter la batterie.

1. Tirez sur la batterie éjectée dans le sens indiqué sur l'illustration.

2. Faites glisser la trappe de la batterie pour le refermer.

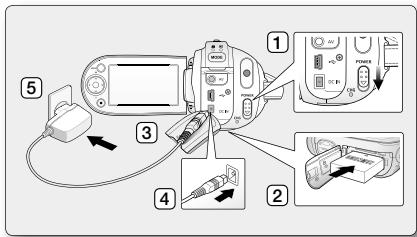

Charge de la batterie

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour éteindre l'appareil.
2. Ouvrez l'écran LCD et insérez la batterie dans le caméscope à mémoire flash.
3. Soulevez le cache-prise DC IN/USB/AV.
4. Branchez l'adaptateur secteur dans la prise DC IN du caméscope à mémoire flash.
5. Reliez l'adaptateur secteur à une prise murale.

6. Le voyant de charge s'allume en orange pour indiquer que la batterie est en cours de chargement.

7. Aussitôt que la batterie est complètement chargé, déconnectez l'adaptateur secteur du caméscope à mémoire flash.

8. Si la batterie est laissée dans son logement, elle continuera de se décharger, même lorsque l'alimentation est coupée.

9. Par conséquent, nous vous recommandons de retirer la batterie du caméscope à mémoire flash.

à propos du support de stockage

SELECTION DU SUPPORT DE STOCKAGE (VP-MX20C/MX20CH UNIQUEMENT)

• Vous pouvez effectuer vos enregistrements sur la mémoire intégrée ou sur une carte mémoire. Vous devez donc sélectionner le support de stockage souhaité avant de démarrer l'enregistrement ou la lecture.

• Avant d'insérer ou d'éjecter la carte mémoire, éteignez le caméscope à mémoire flash.

• Appuyez sur la touche MENU.

• La liste des menus apparaît.

1. Appuyez sur les touches de direction ( / ) pour sélectionner "Settings" (Réglage).
2. Appuyez sur les touches de direction ( / ) pour sélectionner "Language" puis sur la touche OK.
3. Appuyez sur les touches de Commande ( / ) pour sélectionner "Memory" (Mémo.) ou "Card" (Cart), puis appuyez sur la touche OK.

- "Memory" (Mémo.) : lors de l'utilisation de la mémoire intégrée.

- "Card" (Cart) : lors de l'utilisation de la carte mémoire.

1. Appuyez sur la touche MENU pour quitter l'application.

Insertion d'une carte mémoire

1. Eteignez le caméscope à mémoire flash.
2. Faites glisser la trappe de la carte mémoire vers la droite pour l'ouvrir.
3. Insérez la carte mémoire dans le logement prévu à cet effet en respectant le sens de la flèche figurant sur l'illustration jusqu'à ce que vous entendiez un léger déclic.
4. Fermez la trappe.

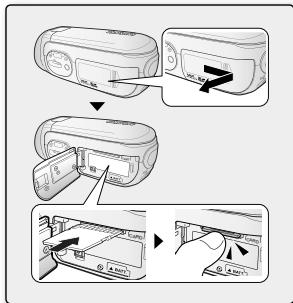

Ejection d'une carte mémoire

1. Eteignez le caméscope à mémoire flash.
2. Faites glisser la trappe de la carte mémoire vers la droite pour l'ouvrir.
3. Poussez légèrement la carte mémoire vers l'intérieur jusqu'à ce qu'elle s'éjecte.
4. Sortez la carte mémoire de son logement, puis fermez la trappe.

- Le caméscope à mémoire flash est doté de deux touches de Démarrage/arrêt de l'enregistrement. L'une se trouve à l'arrière du caméscope et l'autre sur le panneau LCD. Sélectionnez la touche Démarrage/arrêt de l'enregistrement selon l'utilisation en cours.

1. Mettez le caméscope à mémoire flash sous tension.

2. Branchez une source d'alimentation au caméscope à mémoire flash. (Batterie ou adaptateur secteur)

3. Faites glisser l'interrupteur marche/arrêt vers le bas pour mettre l'appareil sous tension.
4. Sélectionnez le support de stockage approprié. (VP-MX20C/MX20CH uniquement) (Si vous souhaitez effectuer l'enregistrement sur une carte mémoire, insérez-en une maintenant.)

5. Réglez le commutateur d'ouverture/fermeture de l'objectif sur la position d'ouverture ( ○ ). ➔ page 3

6. Vérifiez la mise au point du sujet sur l'écran LCD.

7. Appuyez sur la touche Démarrage/arrêt de l'enregistrement.

8. Le voyant d'enregistrement ( ⭕ ) s'affiche et l'enregistrement démarre.

9. Appuyez à nouveau sur la touche Démarrage/arrêt de l'enregistrement durant l'enregistrement pour régler le caméscope à mémoire flash en mode de pause d'enregistrement.

10. A la fin de l'enregistrement, mettez le caméscope à mémoire flash hors tension.

lecture

L'aperçu vous permet de trouver rapidement un enregistrement vidéo.

1. Mettez le caméscope à mémoire flash sous tension.

2. Faites glisser l'interrupteur marche/arrêt vers le bas pour mettre l'appareil sous tension.

3. Sélectionnez le support de stockage approprié. (VP-MX20C/MX20CH uniquement) (Si vous souhaitez effectuer l'enregistrement sur une carte mémoire, insérez celle-ci maintenant.)

4. Déployez l'écran LCD.

- Réglez la luminosité ou le contraste de l'écran LCD.

1. Appuyez sur la touche MODE.

2. Permet de basculer en mode Lecture vidéo (▶).
   • L'aperçu affiche les vidéos enregistrées.

3. Appuyez sur les touches de direction (∧ ∨ / < / >) pour sélectionner les vidéos de votre choix, puis appuyez sur la touche OK.

4. Le menu de raccourcis relatif à la lecture s'affiche pendant un certain temps.

5. Le mode de lecture des images vidéo sélectionnées est déterminé par le réglage "Play Option" (Option lect).
6. Pour arrêter la lecture et retourner sur l'index des vignettes, déplacez le levier de zoom.

raccordement à un ordinateur

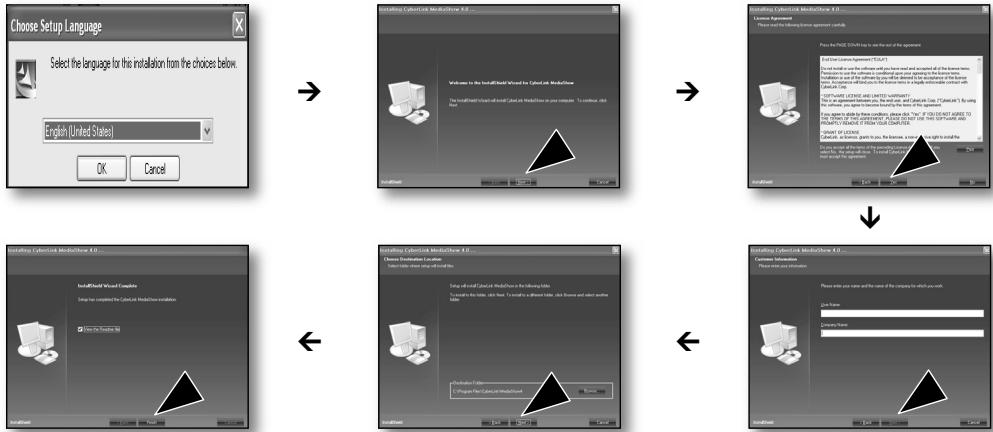

INSTALLATION DE CYBERLINK MEDIASHOW4

FRA

CyberLink MediaShow4 est un logiciel facile à utiliser pour effectuer le montage des fichiers MPEG, AVI et autres fichiers vidéo, des images figées et d'autres contenus afin de créer une vidéo.

Avant de commencer :

Fermez toutes les applications en cours.

(Vérifiez dans la barre d'état qu'aucune autre application n'est en cours d'utilisation.)

• Si vous installez un logiciel déjà installé, le programme de désinstallation sera lancé. Dans ce cas, réinstallez le programme une fois la désinstallation terminée.
• Ce manuel couvre uniquement l'installation du logiciel et la connexion à l'ordinateur. Pour plus de détails concernant ce logiciel, reportez-vous au guide d'aide en ligne « Online help/Read me » du CD CyberLink MediaShow4.

raccordement à un ordinateur

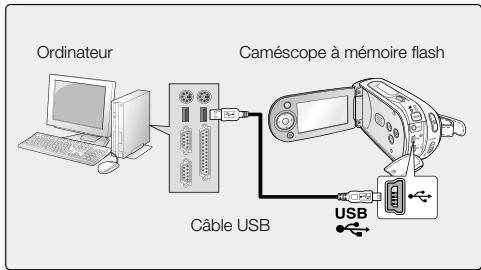

RACCORDEMENT DU CABLE USB

Reliez le câble USB pour copier les vidéos stockées sur un support d'enregistrement sur l'ordinateur et vice versa. Lorsque le câble USB est connecté en mode Enregistrement/Lecture, l'appareil passe immédiatement en mode USB.

1. Raccordez le caméscope à mémoire flash à votre ordinateur via un câble USB.

• N'appliquez de force excessive sur la prise USB lorsque vous insérez ou retirez celle-ci.
• Vérifiez la direction d'insertion de la prise USB avant de l'insérer.
• Il est recommandé d'utiliser un adaptateur secteur comme source d'alimentation plutôt qu'une batterie.
• Lorsque le câble USB est connecté, la mise sous/hors tension du caméscope provoque des dysfonctionnements sur l'ordinateur.

raccordement à d'autres périphériques

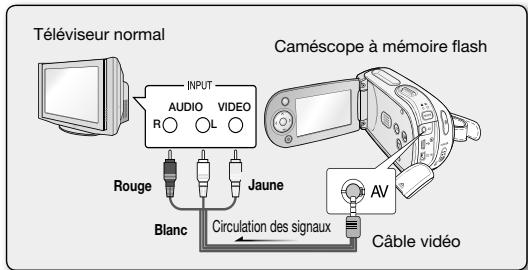

CONNEXION A UN TELEVISEUR

• Pour lire vos enregistrements, le téléviseur connecté doit être compatible avec la norme PAL.
• Nous vous recommandons d'utiliser l'adaptateur secteur comme source d'alimentation du caméscope à mémoire flash.

Utilisez le câble vidéo fourni pour raccorder le caméscope à mémoire flash au téléviseur comme suit :

1. Branchez l'extrémité du câble vidéo doté d'une fiche unique dans la prise vidéo du caméscope à mémoire flash.
2. Connectez l'autre extrémité au téléviseur via les prises vidéo (jaune) et audio gauche (blanche) / droite (rouge).

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH
