VM-MX20R - Videocámara SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Videocámara de memoria flash
Marca	Samsung
Modelo	VM-MX20R
Dimensiones (aprox.)	60 x 60 x 120 mm
Peso (aprox.)	280 g (sin batería)
Alimentación	Batería recargable IA-BP85ST o adaptador de corriente AA-E9
Soporte de almacenamiento	Memoria interna y tarjeta de memoria (SD/SDHC)
Zoom óptico	34x
Pantalla LCD	Sí, pantalla LCD orientable
Resolución de video máxima	720x576 (PAL)
Conectividad	USB 2.0, salida AV (compuesto)
Funciones principales	Grabación de video, foto, reproducción, zoom, easy Q, modo escena
Mantenimiento y limpieza	Limpiar el objetivo con un paño suave y seco. Almacenar en un lugar seco.
Seguridad	No exponer al agua, evitar golpes, usar solo el adaptador de corriente tipo AA-E9.
Piezas de repuesto y reparabilidad	Batería, adaptador, cables disponibles en los distribuidores Samsung. Reparación por servicio posventa autorizado.
Información general	Manual incluido en CD. Registro en www.samsung.com posible.

Preguntas frecuentes - VM-MX20R SAMSUNG

¿Cómo cargar la batería de la videocámara Samsung VM-MX20R?

Apague el dispositivo, abra la pantalla LCD, inserte la batería, conecte el adaptador de corriente a la toma DC IN y a una toma de pared. La luz naranja indica la carga. Desconecte una vez que la batería esté llena.

¿Qué soporte de almacenamiento usar con el VM-MX20R?

El VM-MX20R utiliza la memoria interna o una tarjeta de memoria (SD/SDHC). Antes de grabar, seleccione el soporte a través del menú 'Memory' o 'Card'.

¿Cómo insertar una tarjeta de memoria en la videocámara?

Apague el dispositivo, abra la tapa de la tarjeta de memoria, inserte la tarjeta en la dirección correcta hasta que haga clic, luego cierre la tapa.

¿Cómo iniciar una grabación de video?

Encienda el dispositivo, abra la tapa del objetivo, verifique la imagen en la pantalla LCD, luego presione el botón de inicio/parada (en la parte posterior o en el panel LCD). Presione nuevamente para detener.

¿Cómo reproducir los videos grabados?

Encienda el dispositivo, cambie al modo de reproducción presionando el botón MODE (icono ▶), navegue por las miniaturas con las teclas direccionales y presione OK para reproducir.

¿Cómo transferir los videos a una computadora?

Conecte la videocámara a la computadora mediante el cable USB. El dispositivo cambia al modo USB. Utilice el software CyberLink MediaShow4 (proporcionado en CD) o copie los archivos directamente.

¿Puedo usar la videocámara con un televisor?

Sí, conecte la videocámara al televisor con el cable de video incluido (conector único a la toma AV de la videocámara, extremos amarillo/blanco/rojo al televisor). Asegúrese de que el televisor sea compatible con PAL.

¿Qué hacer si la pantalla LCD está sucia?

Limpie suavemente la pantalla con un paño suave y seco. Evite productos químicos o abrasivos.

¿Cómo ahorrar batería?

Reduzca el brillo de la pantalla, desactive el modo de espera si no se usa, y apague el dispositivo después de su uso.

¿Dónde encontrar los accesorios y piezas de repuesto?

Los accesorios (batería, adaptador, cables) están disponibles en los distribuidores autorizados de Samsung o en el servicio posventa.

MANUAL DE USUARIO VM-MX20R SAMSUNG

Videocámara con memoria

Guía de inicio rápido

* La videocámara incluye un manual en CD y una guía de consulta rápida (impresa).

Para obtener instrucciones detalladas, consulte el manual del usuario (PDF) que se facilita en el CD.

imagine las posibilidades

Gracias por adquirir este producto Samsung.

Para recibir un servicio más completo, registre su producto en

www.samsung.com/global/register

introducción sobre la videocámara con memoria

COMPONENTES DE LA VIDEOCÁMARA CON MEMORIA

La nueva videocámara con memoria incluye los siguientes accesorios. Si falta alguno de ellos en la caja, llame al centro de atención al cliente de Samsung.

La forma exacta de cada elemento puede variar entre modelos.

Batería (IA-BP85ST)

Adaptador de CA (tipo AA-E9)

Cable de Audio/Video

Cable USB

Guía de inicio rápido

CD del manual del usuario

CD de software*

Soporte*

Bolsa*

Funda de transporte*

• El contenido puede variar dependiendo de la región de ventas.
• Los componentes y accesorios se encuentran disponibles en el distribuidor local y en el Servicio técnico de Samsung.
• No se incluye la tarjeta de memoria.
• Tiene que conectar el adaptador de alimentación de CA al soporte al conectar los dispositivos externos con el soporte.
• La videocámara incluye un CD con el manual de usuario y una guía de consulta rápida (impresa). Para obtener instrucciones detalladas, consulte el manual del usuario (PDF) que se facilita en el CD.
• *(Opcional): este es un accesorio opcional. Para adquirirlo, póngase en contacto con el distribuidor de Samsung más cercano.

① Interruptor de apertura/cierre del objetivo
② Micrófono interno
③ Objetivo
④ Botón MENU
⑤ Botón OK
⑥ Botón de Control (∧/∨/⟨/⟩/W/T)
⑦ Botón Iniciar/Parar grabación

⑧ Pantalla LCD
⑨ Altavoz incorporado
10 Botón □□/iCHECK
11 Botón EASY Q
12 Botón de AMPLIADOR DE LCD (☐)
13 Palanca de Zoom (W/T)

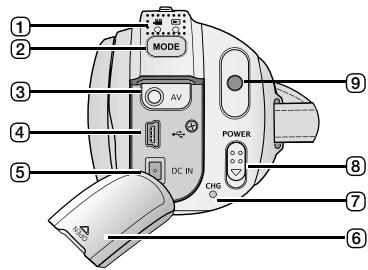

① Indicador MODE (Grabar
/ Reproductor
② Botón MODE
③ Toma de cable AV
④ Conector USB (USB)
⑤ Toma DC IN (DC IN)
⑥ Tapa de conectores
⑦ Indicador de carga (CHG)
⑧ Interruptor POWER

⑨ Botón Iniciar/Parar grabación

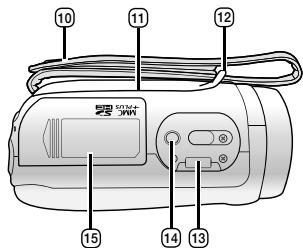

10 Correa de empuñadura
⑪ Empuñ. de giro
⑫ Enganche de correa de empuñadura
13 Receptáculo del soporte
14 Orificio para el trípode
15 Tapa de la ranura para tarjeta de memoria/batería

CONEXIÓN DE UNA FUENTE DE ALIMENTACIÓN

• Hay dos tipos de fuentes de energía a las que se puede conectar la videocámara con memoria.
• No utilice las fuentes de alimentación que se facilitan con otros equipos.
• La batería: se emplea para grabaciones en exteriores.
• El adaptador de alimentación de CA: se utiliza para grabación y reproducción en interiores.

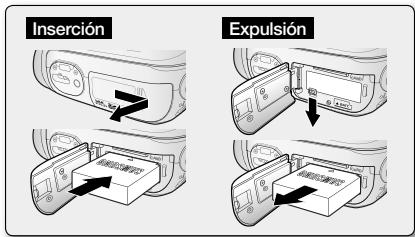

Inserción de la batería

1. Deslice y abra la tapa de la batería como se muestra en el diagrama.
2. Inserte la batería en su ranura hasta que emita un chasquido suave.
3. Asegúrese de que el logotipo de SAMSUNG esté hacia arriba con el aparato colocado como se muestra en el diagrama.
4. Deslice y cierre la tapa de la batería.

Extracción de la batería

1. Deslice y abra la tapa de la ranura de la batería y pulse el cierre de la batería.
2. Pulse suavemente el cierre de la batería en la dirección que se muestra en el diagrama para extraer la batería.
3. Saque la batería en la dirección que se muestra en el diagrama.
4. Deslice y cierre la tapa de la batería.

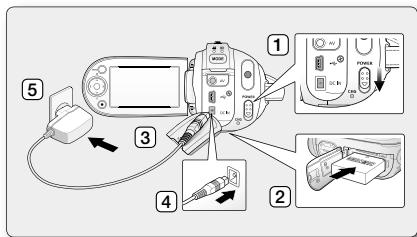

Carga de la batería

1. Deslice hacia abajo el interruptor POWER para encender.
2. Abra la pantalla LCD e inserte la batería de la videocámara con memoria.
3. Abra la tapa de conectores DC IN/USB/AV.
4. Conecte el adaptador de alimentación de CA al terminal DC IN de la videocámara con memoria.
5. Conecte el adaptador de CA a una toma de corriente.
6. El indicador CHG (carga) se ilumina en naranja para mostrar que la batería se está cargando.
7. El indicador CHG (carga) se ilumina en verde cuando la batería está totalmente cargada.

1. Cuando la batería esté totalmente cargada, desconecte el adaptador de alimentación de CA de la videocámara con memoria.
2. Incluso en el caso de que se deje apagado el interruptor de encendido, la batería se seguirá descargando si se deja conectada a la videocámara con memoria. Se recomienda retirar la batería de la videocámara con memoria.

información sobre los soportes de almacenamiento

SELECCIÓN DEL SOPORTE DE ALMACENAMIENTO (SÓLO VP-MX20C/MX20CH)

• Puede grabar vídeo en la memoria incorporada o en una tarjeta de memoria; por tanto debe seleccionar el soporte de almacenamiento antes de comenzar la grabación o la reproducción.

• Antes de insertar o expulsar la tarjeta de memoria, apague la videocámara con memoria.

• Pulse el botón MENU.

- Aparece la lista del menú.

1. Pulse el botón de Control ( / ) para seleccionar "Settings" (Ajustes).
2. Pulse el botón de Control ( / ) para seleccionar "Storage" (Tipo de memoria) y pulse el botón OK.
3. Pulse el botón de Control (∧ / ∨) para seleccionar "Memory" (Memoria) o "Card" y pulse el botón OK.

- "Memory" (Memoria): cuando utilice la memoria incorporada

- "Card": cuando utilice la tarjeta de memoria.

1. Pulse el botón MENU para salir.

INSERCIÓN / EXPULSIÓN DE UNA TARJETA DE MEMORIA

Inserción de una tarjeta de memoria

1. Apague la videocámara con memoria.
2. Deslice la tapa de la tarjeta de memoria a la derecha para abrir la tapa.
3. Inserte una tarjeta de memoria en su ranura en la dirección de la flecha hasta que emita un chasquido suave como se indica en el diagrama.
4. Cierre la tapa.

Expulsión de una tarjeta de memoria

1. Apague la videocámara con memoria.
2. Deslice la tapa de la tarjeta de memoria a la derecha para abrir la tapa.
3. Presione ligeramente la tarjeta de memoria hacia dentro para que salte.
4. Saque la tarjeta de memoria de la ranura y cierre la tapa.

GRABACIÓN DE IMÁGENES DE VÍDEO

- La videocámara con memoria proporciona dos botones para Iniciar/Parar grabación. Uno se encuentra en la parte trasera de la videocámara y el otro en el panel LCD. Seleccione el botón Iniciar/Parar grabación según el uso que haga.

1. Encienda la videocámara con memoria.

2. Conecte una fuente de alimentación a la videocámara con memoria. (Es decir, una batería o un adaptador de CA.)

3. Deslice hacia abajo el interruptor POWER para encender.
4. Establezca el soporte de almacenamiento apropiado. (Sólo VP-MX20C/MX20CH) (Para grabar en una tarjeta de memoria, inserte la tarjeta de memoria.)

5. Coloque el interruptor Abrir/cerrar objetivo en abierto ( ). página 3

6. Encuadre el sujeto en la pantalla LCD.

7. Pulse el botón Iniciar/Parar grabación.

- Aparecerá el indicador de grabación (○) y se iniciará la grabación.

- Si se pulsa de nuevo el botón Iniciar/Parar grabación durante la grabación, se ajustará la videocámara con memoria al modo de pausa de grabación.

1. Una vez finalizada la grabación, apague la videocámara con memoria.

reproducción

REPRODUCCIÓN DE IMÁGENES DE VÍDEO

Puede buscar rápidamente la imagen de vídeo que desee utilizando la vista del índice de imágenes en miniatura.

1. Encienda la videocámara con memoria.

2. Deslice hacia abajo el interruptor POWER para encender.

3. Establezca el soporte de almacenamiento apropiado. (Sólo VP-MX20C/MX20CH) (Para grabar en una tarjeta de memoria, inserte la tarjeta de memoria.)

4. Abra la pantalla LCD.

- Ajuste el brillo o el contraste de la pantalla LCD.

1. Pulse el botón MODE.

• Cambia al modo Reproducir vídeo (▶).
- Las imágenes de vídeo grabadas aparecen en la vista del índice de imágenes en miniatura.

1. Utilice el botón de Control ( / / / ) para seleccionar las imágenes de vídeo que desee y pulse el botón OK.

2. Aparecerá durante unos instantes el menú de acceso directo de reproducción.

3. Las imágenes de vídeo seleccionadas se reproducen según el ajuste de la opción de reproducción.

- Para detener la reproducción y volver a la vista del índice de imágenes en miniatura, mueva la palanca del zoom.

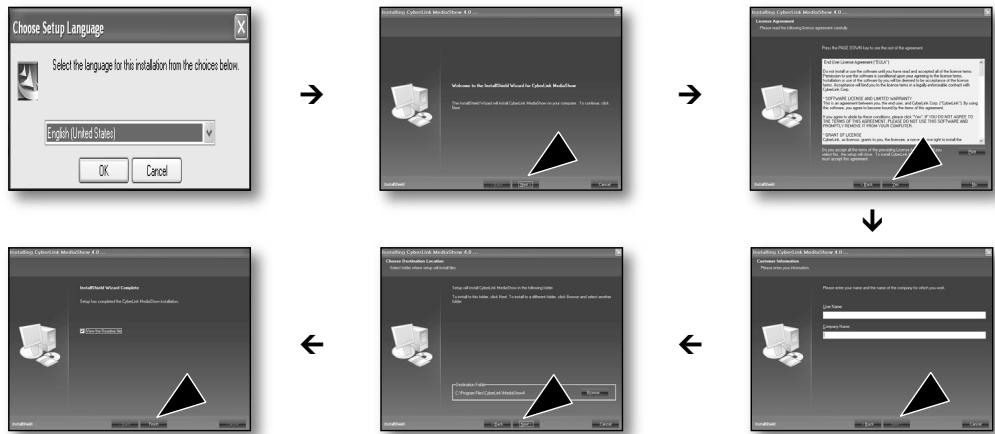

INSTALACIÓN DE CYBERLINK MEDIASHOW4

CyberLink MediaShow4 es el software para editar fácilmente MPEG, AVI, y otros archivos de vídeo, imágenes fijas, así como otro contenido para crear un vídeo.

Antes de empezar:

Salga de todos los programas de software que esté utilizando.

(Compruebe que no haya ningún icono de otras aplicaciones en la barra de estado.)

- Si realiza la instalación del software que ya está instalado, se iniciará la desinstalación.

En este caso, realice de nuevo la instalación una vez finalizada la desinstalación.

- Este manual sólo se refiere a la instalación del software y a la conexión del PC.

Para más detalles sobre el software, consulte “Online help/Read me” en el CD de CyberLink MediaShow4.

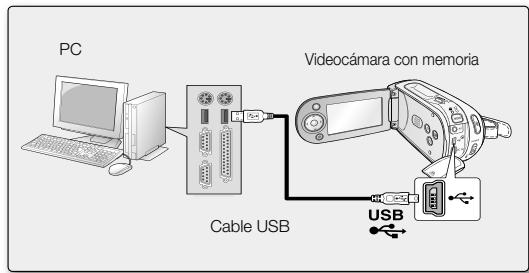

CONEXIÓN DEL CABLE USB

Conecte el cable USB para copiar imágenes de vídeo en un soporte de grabación en el PC y viceversa. Cuando el cable USB esté conectado en modo Grabar / Reproducir, el producto cambiará inmediatamente al modo USB.

1. Conecte la videocámara con memoria al PC con el cable USB.

• No aplique una fuerza excesiva al insertar o extraer un conector USB.
• Inserte un conector USB tras comprobar que la dirección de su inserción sea correcta.
• Se recomienda utilizar el adaptador de CA como fuente de alimentación en vez de la batería.
• Al conectarse el cable USB, encender o apagar la videocámara causa averías en el PC.

conexión a otros dispositivos

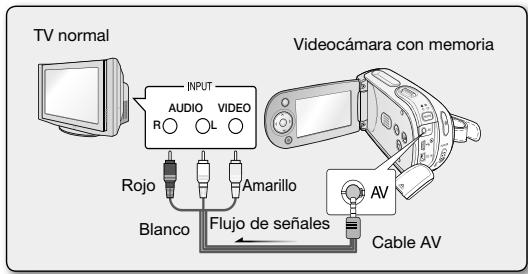

CONEXIÓN A UN TELEVISOR

• Para reproducir las grabaciones, el televisor debe ser compatible con PAL.
• Recomendamos usar como fuente de alimentación para la videocámara con memoria el adaptador de alimentación de CA.

Utilice el cable de AV suministrado para conectar la videocámara con memoria a un televisor como se indica a continuación:

1. Conecte el extremo del cable AV con el enchufe sencillo al terminal AV de la videocámara con memoria.
2. Conecte el otro extremo con los cables de vídeo (amarillo) e izquierda (blanco) / derecha (rojo) al televisor.
