Produkttyp	Flashminneskamera
Märke	Samsung
Modell	VP-MX20C
Internt lagringsmedium	Inbyggt minne
Externt lagringsmedium	Minneskort (ingår ej)
Strömförsörjning	Laddningsbart batteri (IA-BP85ST) och nätadapter (AA-E9)
Skärm	LCD (storlek ej specificerad)
Objektiv	Med öppnings-/stängningsbrytare
Mikrofon	Inbyggd mikrofon
Högtalare	Inbyggd
Zoom	Zoomspak (W/T)
Lägen	Videoinspelning och videouppspelning
Anslutningar	USB, kompositvideo (kabel ingår), DC-ingång
Inkluderade tillbehör	Batterimodul, nätadapter, USB-kabel, videokabel, snabbstartsguide, manual-CD, programvaru-CD
Inkluderad programvara	CyberLink MediaShow4
Vridbart handtag	Ja
Handrem	Ja
Stativgänga	Ja
TV-kompatibilitet	PAL

Vanliga frågor - VP-MX20C SAMSUNG

Hur sätter man i batteriet i kameran?

Skjut batteriluckan för att öppna den. Sätt i batterimodulen (IA-BP85ST) i dess fack tills du hör ett klick. Se till att Samsung-logotypen är vänd uppåt. Stäng luckan.

Hur laddar man batteriet?

Stäng av enheten. Öppna LCD-skärmen. Anslut nätadaptern (AA-E9) till DC IN-uttaget och ett vägguttag. Laddningsindikatorn (CHG) lyser orange. Koppla bort när laddningen är klar.

Hur sätter man i ett minneskort?

Stäng av kameran. Skjut minneskortsluckan åt höger. Sätt i minneskortet i facket i pilens riktning tills det klickar. Stäng luckan.

Hur spelar man in en video?

Sätt på enheten. Välj lagringsmedium (internt minne eller kort). Öppna objektivskyddet. Rikta motivet på LCD-skärmen och tryck på inspelningsstart/stopp-knappen (på kameran eller LCD-panelen). Tryck igen för att stoppa.

Hur spelar man upp en inspelad video?

Sätt på enheten. Tryck på MODE-knappen för att växla till uppspelningsläge (ikon ▶). Använd riktningsknapparna för att välja önskad video och tryck på OK för att starta uppspelning.

Hur ansluter man kameran till en TV?

Använd medföljande videokabel. Anslut den enskilda kontakten till kamerans videouttag. Anslut gula (video), vita och röda (ljud) kontakter till motsvarande ingångar på en PAL-kompatibel TV.

Hur ansluter man kameran till en dator?

Använd medföljande USB-kabel. Anslut den till kameran (USB-uttag) och till datorn. Enheten går över till USB-läge. Du kan då överföra dina videofiler. Det rekommenderas att använda nätadaptern.

Vad gör man om LCD-skärmen förblir svart?

Kontrollera att enheten är påslagen (på/av-brytaren). Se till att batteriet är laddat eller att nätadaptern är ansluten. Om problemet kvarstår, se bruksanvisningen.

Hur ställer man in menyspråket?

Tryck på MENU-knappen. Använd riktningsknapparna för att välja 'Settings' och sedan 'Language'. Välj önskat språk och bekräfta med OK.

Hur väljer man lagringsmedium (internt minne eller kort)?

Tryck på MENU-knappen. Gå till 'Settings' och sedan 'Memory'. Välj 'Memory' för att använda internt minne eller 'Card' för minneskortet. Bekräfta med OK.

BRUKSANVISNING VP-MX20C SAMSUNG

Minnesvideookamera Snabbstartshjälp

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH

• Din videokamera levereras med en bruksanvisning på CD-skiva och snabbstartguide (utskrift). Mer utförtiga instructuer finns i bruksanvisningen (pdf) på CD-skivan.

utforska möjligheterna

Tack for att du kopt den har Samsungprodukten.

For att fā en mer kompletti tjanst, registrera din produit på webbsidan

www.samsung.com/global/register

lära känna minnevideokameran

VAD FÖLJER MED DIN MINNESVIDEOKAMERA

Dinnya minnesvideokamera levereras med foljande tillbehör. Kontakta Samsungs kundtjänst om nagot av detta saknas i lådan.

Varje tillbehörns exakta form kan variera beroende på modell.

Batteri (IA-BP85ST)

AC-strömadapter (Typ AA-E9)

Audio-/Video-kabel

USB-kabel

Snabbstartshjälp

• Innehålet kan variera beroende på försälningsplats.
• Delar och tillbehör finns tillgangliga hos din lokala Samsung-Äterförsäljare och servicecenter.
• Minneskortet ar inte inkluderat.
  Du maste ansluta vaxelstromsadaptern till dockningsenheten när du ansluter externa enheter med dockningsenheten.
• Din videokamera levereras med en bruksanvisning på CD-skiva och snabbstartguide (utskrift). Mer utförliga instruktioner finns ibruksanvisningen (pdf) på CD-skivan.
  *Tillval) : Det har ar ett tillbehör. Kontaka en Samsung-Äterförsäljare om du vill kopa detta tillbehör.

① Reglage for att öppna/stänga linsen
2 Inbyggd mikrofon
3 Lins
4 Knappen MENU
⑤ OK-knapp
6 Kontrollknapp ( / / < / > / W / T)
7 Knappen inpeling (start/stopp)

⑧ LCD-skärm
9 Inbyggd hogtalare
10 10/1 CHECK -knapp
EASYQ-knapp
12 Knappen for LCD- FÖRSTÄRKARE (图)
13 Zoom-reglage (W/T)

① MODE-indicator (inspelting)
MODE-knapp
③ AV-kabeluttag
4 USB-anslutting (USB)
(5) DC IN-anslutning (DC IN)
Uttagslucka
⑦ Laddningsindikator (CHG)
8 POWER-reglage

9 Knappen inpeling
(start/stopp)

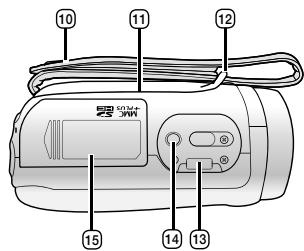

10 Handtagsrem
11 Vridbart handtag
12 Krok for handtagsrem
13 Dockningsuttag
14 Stativganga
15 Lucka for minneskort/batteri

ANSLUTA TILL EN STROMKÄLLA

• Det finns tvä typer av strömköllor som kan anslutas till minnesvideokameran.
  Anvand inte medfoljande stromkallor till annan utrusting.

• Batteriet: används für inspelning utomhus.

• används für inpelning inomhus och uppspelning.

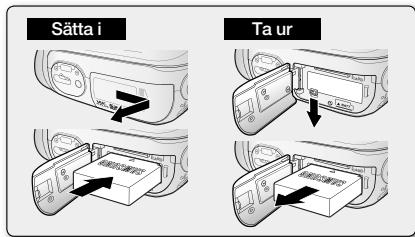

Satta i batteriet

1. Oppna batteriluckan sā som visas pā bilden.

2. For in batteriet tills du hör ettt latt klick.

3. Kontrollera att logotypen for SAMSUNG ä vind uppå部分地区

   • som visas på bilden.

4. Stang batteriluckan

Ta ut batteriet

1. Oppna batteriluckan och tryck på batterisparren.
   Tryck latt pa batterisparren i den riktning som visas pa bilden for att ta ur batteriet.
2. Drag det utforda batteriet i riktningen sa som visas pa bilden.
3. Stang batteriluckan

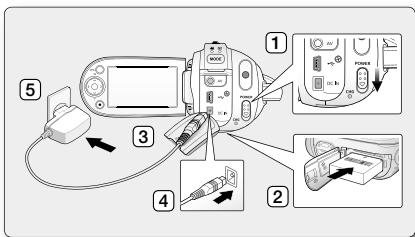

Laddning av batteriet

1. För reglaget POWER nedat für att slå på kameran.
2. Oppna LCD-skärmen och für in batteriet i minnesvideokameran.
3. Oppna locket for DC IN /USB/AV-uttaget.
4. Anslut strömadapterm till DC IN-uttaget på minnesvideokameran.

5. Anslut AC-strömsadaptern tillettvagguttag.

6. Indikatorn CHG (laddar) tänds med orange sken och visar att batteriet laddas.

7. Indikatorn CHG (laddar) tänds i grönt nar batteriet ár fulladdat.

8. När batteriet ar fulladdat koplar du ur AC-stromadaptern från minnesvideokameran.

9. Batteriet laddas fortfarande ur även om strommen ár avständg od det lämnas kvar i minnesvideokameran. Vi rekommander ar att du tar ur batteriet ur minnesvideokameran.

VÄLJA LAGRINGSMEDIET (ENDAST VP-MX20C/MX20CH)

• Du kan spel a in det inbygda minnet erer p att minneskort, vaj onskat lagringsmedia innan inpelningen ell upspelningen paborjas.

• Stäng av minnesvideokameran innan du sätter i ellter tar ur minneskortet.

• Tryck på knappen MENU.

• Menylistan visas.

• Tryck på kontrollknappen ( < / > ) for att valja "Settings" (Inställning).

• Tryck på kontrollknappen ( / ) für attwäja "Storage" (Lagring) och tryck sedan på knappen OK.
• Tryck på kontrollknappen ( / ) für attwäja "Memory" (Minne) eller "Card" (Kort) och tryck sedan på knappen OK.

"Memory" (Minne): Vid användning av det inbyggda minnet.
"Card" (Kort): Vid användning av minneskort.
5. Tryck på MENU-knappen här du vill avsłuta.

SÄTTA I OCH TA UR MINNESKORTET

Satta i ett minneskort

1. Stäng av minnesvideokameran.
2. Oppna luckan genom att dra minneskortsluckan at hoger.
3. För in minneskortet i minneskortplatsen tills det klickar till, i den riktning som pilen visar på bilden.
4. Stang luckan.

Mata ut ett minneskort

1. Stäng av minnesvideokameran.
2. Öppna luckan genom att dra minneskortsluckan Åt Höger.
3. Skjut forsiktigt in minneskortet sa att det matas ut.
4. Dra ut minneskortet fran kortplatsen och stang luckan for minneskortet.

• Det finns två knappar for Inspelning (start/stopp) på minnesvideokameran. En ar placerad på videokamerans baksida och den andra på LCD-panelen. Välj knappen Inspelning (start/stopp) beroende på användning.

• Sla paa minnesvideokameran.

• Anslut en stromkälla till minnesvideokameran.
  (Ett batteri aller en växelströmsadapter)
  For reglaget POWER nedat for att sla paka kameran.

• Angaglringsmedia. (endast VP-MX20C/MX20CH)

(Satt iett minneskort om du vill spelal in pa minneskort.)

• Ställ in linsreglaget open/close till open (O). -sidan 3

• Kontrollera motivet på LCD-skärmen.

• Tryck på knappen Inspelning (start/-stopp).

• Inspelningsindikatorn ( Ⓒ ) visas och inspelningen startar.
  Tryck på knappen Inspelning (start/stopp) igen under inspelingen for att satta minnesvideokameran i pauslage.

• När inspelningen ar klar slår du av minnesvideokameran.

uppspelning

FILMUPPSPELNING

Du hittar latt onskad film med hjälp av indexskärmen med miniatyrer

1. Slå på minnesvideokameran.

2. For reglaget POWER nedät für att slå på kameran.

3. Angaglringsmedia. (endast VP-MX20C/MX20CH)

(Satt iett minneskort om du vill spel a in pminneskort.)

1. Oppna LCD-skärmen.

2. Justera Ijusstyrka aller kontrast for LCD-skärmen.

3. Tryck på MODE-knappen.

Du hamnar dai i laget for filmuppspelning (
- De inspelade filmera visas i indexskärmen med miniatyrer.

1. Tryck på kontrollknappen ( / / / ) for att väljönkat skärmsprák och tryck sedan på knappen OK.

2. Snabbmenyer for uppspelning visas under en period.

3. De valda filmbilderna spelas upp enligt installdingarna for upspelning.
   Anvand zoomreglaget for att stoppa upspelningen och aterga till indexvyn for miniatyrer.

INSTALLERA CYBERLINK MEDIASHOW4

CyberLink MediaShow4 är att program for enkel regidering av MPEG-, AVI- och andere videofiler, stillbilder och annat innehäll for att skapa en film.

Innan du börjar:

Stäng alla andra program.

(Kontrolera att inga andra programikoner syns i statusfälte.)

→

→

←

←

• Om du utfor installationen av program som redan har installerats startar forst en avinstallation. I sa fall sca du utfora installationen igen after att avinstallationen arclar.
• I det här dokumentet beskrivs endast programinstallation och datoranslutning. För ytterligare information om programmet, se "Online help/Readme" på CyberLink MediaShow4 CD.

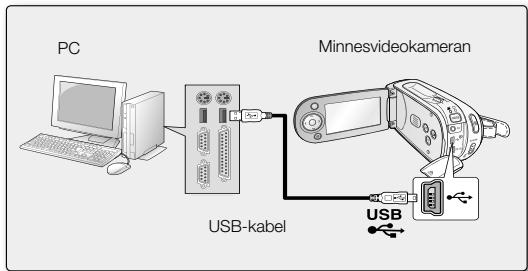

KOPPLA IN USB-KABELN

Anslut USB-kabeln for att kopiera filmfilr iett lagrmsmedium till datom och vice versa. Nar USB-kabeln ar ansluten i inpelnings-/uppspelningslage vaxlar Produkten omedelbart till USB-lage.

1. Anslut minnesvideokameran till datom med en USB-kabel.

• Använd inte onödig vind nar du sätter i ellertar ut en USB-enhet.
  Satt i USB-enheten i ratt riktning och at ratt häll.
  Vi rekommender använding av AC-adapter istället for batteri for strömtillforsel.
• När USB-kabeln År ansluten kan det leda till felfunktion pā datom om du slár på ell er av minnesvideokameran.

ansluta till andra enheter

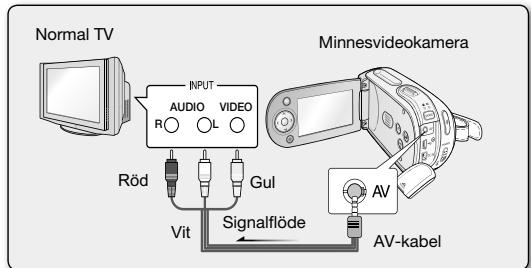

ANSLUTA TILL EN TV

• För att spelà upp inpeliningarna måste TV:n vara PAL-kompatibel.
• Du rekommenderas att anvanda AC-strömadaptern som strömkälla till minnesvideokameran.

Använd medfoljande AV-kabel für att ansluta minnesvideokameran till en TV enigt foljande:

1. Anslut ena delen av AV-kabeln till den enkla kontakten på minnesvideokamerans AV-uttag.
2. Anslut den andra änden till video (gul) och vänster (vit)/höger (röd) ljudkabel till TV:n.

Minnevideokamera Hurtigstartveiledning

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH

• Videoakmeraet leveres med enhandbok på CD og en Hurtigveiledning (skriftlig).

Du kan raskt finne ønsket film ved hjelp av miniatyrisningen.

1. Slå på minnevideokameraet.

Skyv POWER-bryteren nedover for á slá på strømmen.
- Velg egnet lagringsmedia. (Kun VP-MX20C/MX20CH)

(Hvis du vil ta opp til et minnekort, mà du sette inn minnekortet.)

1. Apne LCD-skjermen.

2. Juster lysstyrken og fargen på LCD-skjermen.

3. Trykk MODE.

4. Skifter til avspillingsmodus ( 📁).

5. De innspilte filmbildene vises i en miniatyoversikt.

6. Trykk kontrollknappen (///) til a velge onsket filmbilde, og trykk deretter OK.

7. Hurtigmenyen for avspilling vil bli vist en kort stund.

8. Den valgte filmen spilles av i henhold til avspillingsinnstillingene.
   Huis du vil stoppe avspillingen, og gà tilbake til miniatyrvisingen, kan du flytte pā zoom-hendelen.

INSTALLLERECYBERLINKMEDIASHOW4
