VP-MX20C - Caméscope SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope à mémoire flash
Marque	Samsung
Modèle	VP-MX20C
Support de stockage interne	Mémoire intégrée
Support de stockage externe	Carte mémoire (non incluse)
Alimentation	Batterie rechargeable (IA-BP85ST) et adaptateur secteur (AA-E9)
Écran	LCD (taille non spécifiée)
Objectif	Avec interrupteur d'ouverture/fermeture
Microphone	Microphone interne
Haut-parleur	Intégré
Zoom	Levier de zoom (W/T)
Modes	Enregistrement vidéo et lecture vidéo
Connectivité	USB, vidéo composite (câble inclus), entrée DC
Accessoires inclus	Module batterie, adaptateur secteur, câble USB, câble vidéo, guide de démarrage rapide, CD manuel, CD logiciel
Logiciel inclus	CyberLink MediaShow4
Poignée pivotante	Oui
Dragonne	Oui
Douille de trépied	Oui
Compatibilité TV	PAL

FOIRE AUX QUESTIONS - VP-MX20C SAMSUNG

Comment insérer la batterie dans le caméscope ?

Faites glisser la trappe de la batterie pour l'ouvrir. Insérez le module batterie (IA-BP85ST) dans son logement jusqu'à entendre un déclic. Assurez-vous que le logo Samsung est orienté vers le haut. Refermez la trappe.

Comment charger la batterie ?

Éteignez l'appareil. Ouvrez l'écran LCD. Branchez l'adaptateur secteur (AA-E9) sur la prise DC IN et sur une prise murale. Le voyant de charge (CHG) s'allume en orange. Débranchez une fois la charge terminée.

Comment insérer une carte mémoire ?

Éteignez le caméscope. Faites glisser la trappe de la carte mémoire vers la droite. Insérez la carte mémoire dans le logement dans le sens de la flèche jusqu'au déclic. Refermez la trappe.

Comment enregistrer une vidéo ?

Mettez l'appareil sous tension. Sélectionnez le support de stockage (mémoire interne ou carte). Ouvrez le cache-objectif. Visez le sujet sur l'écran LCD, puis appuyez sur la touche Démarrer/Arrêt de l'enregistrement (sur le caméscope ou le panneau LCD). Appuyez à nouveau pour arrêter.

Comment lire une vidéo enregistrée ?

Mettez l'appareil sous tension. Appuyez sur la touche MODE pour basculer en mode Lecture (icône ▶). Utilisez les touches de direction pour sélectionner la vidéo souhaitée, puis appuyez sur OK pour lancer la lecture.

Comment connecter le caméscope à un téléviseur ?

Utilisez le câble vidéo fourni. Branchez la fiche unique dans la prise vidéo du caméscope. Connectez les prises jaune (vidéo), blanche et rouge (audio) aux entrées correspondantes du téléviseur compatible PAL.

Comment connecter le caméscope à un ordinateur ?

Utilisez le câble USB fourni. Branchez-le sur le caméscope (prise USB) et sur l'ordinateur. L'appareil passe en mode USB. Vous pouvez alors transférer vos fichiers vidéo. Il est recommandé d'utiliser l'adaptateur secteur.

Que faire si l'écran LCD reste noir ?

Vérifiez que l'appareil est sous tension (interrupteur marche/arrêt). Assurez-vous que la batterie est chargée ou que l'adaptateur secteur est branché. Si le problème persiste, consultez le manuel d'utilisation.

Comment régler la langue du menu ?

Appuyez sur la touche MENU. Utilisez les touches de direction pour sélectionner 'Settings' puis 'Language'. Choisissez la langue souhaitée et confirmez avec OK.

Comment sélectionner le support de stockage (mémoire interne ou carte) ?

Appuyez sur la touche MENU. Allez dans 'Settings' puis 'Memory'. Sélectionnez 'Memory' pour utiliser la mémoire interne, ou 'Card' pour la carte mémoire. Confirmez avec OK.

MODE D'EMPLOI VP-MX20C SAMSUNG

Guide de démarrage rapide

• Voiture caméoscope est fourni avec un manuel sur CD et un guide de démarrage rapide (imprimé). Pour obtenir des instructions plus détaillées, reportez-vous au manuel d'utilisation (PDF) contenu sur le CD.

imaginez les possibilités

Nous vous remercions d'avoir choisi un produit Samsung.

Pour bénéficier d'un service plus complét, veuillez enregistrer votre produit sur le site

www.samsung.com/global/register

ELEMENTS FOURNIS AVEC VOTRE CAMESCOPE A MEMOIRE FLASH

Votre nouveau camescope a mémoire flash est livré avec les accessoires répertoriés ci-après. Si vous constatze l'absence de l'un de ces éléments de votre emballage, vous devrez contacter le Service clientèle de Samsung.

L'apparace des articles varie selon le modele utilisé.

Module batterie (IA-BP85ST)	Adaptateur secteur (type AA-E9)	Câble téléphone	Câble USB
Guide de démarrage rapide	CD du manuel d'utilisation	CD d'installation des logiciels*	Socle de recharge*
Pochette*	Etui*

• Le contenu peut varier en fonction du lieu de vente de l'appareil.
• Les pièces et les accessoires sont disponibles auprès de votre revendeur Samsung ou du service après-venture le plus proche.
  La carte mémoire n'est pas incluse.
  Il faut relier l'adaptateur secteur au socle lors de la connexion de peripheriques externes a I'aide de ce meme socle.
• Pour obtenir des instructions plus détaillées, reportez-vous au manuel d'utilisation (PDF) contenu sur le CD.
• (En option) : il s'agit d'un accessoire proposé en option. Pour l'acquiérir, contactez votre revendeur Samsung le plus proche.

Interrupteur d'ouverture/fermeture de I'objectif
2 Microphone interne
3 Objectif
④ Touche MENU
⑤ Touche OK
6 Touches de direction ( / / / / W / T)
Touché de démarriage/arret de l'enregistrement

Ecran LCD
Haut-parleurintegre
10 ToucheIO/ iCHECK
1 Touche EASY Q
12 Touche OPTIMISATEUR LCD (
13 Levier de zoom (W/T)

Voyant MODE
(Enregistrement (10) /
Lecture (
② Touche MODE
3 Prise cable video
4 Prise USB
⑤ Prise DC IN (Entrée CC)
⑥ Cache-prise
⑦ Voyant de charge (CHG)
8 Interrupteur marche/arrêt

9 Touche de démarriage/ arrêt de l'enregistrement

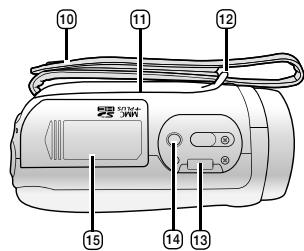

10 Dragonne
11 Poignée pivotante
12 Crochet de dragonne
13 Fiche pour socle de recharge
Douille de trépied
15 Carte mémoire / trappe batterie

BRANCHEMENT D'UNE SOURCE D'ALIMENTATION

• Vous pouze brancher votre caméscope à mémoire flash sur de deux types de source d'alimentation.

• N'utilise pas les adaptateurs d'alimentation foumis avec d'autres apparèils.

• Le module batterie : utilise pour l'enregistrement en extérieur.

• L'adaptateur secteur CA : utilisé pour l'enregistrement et la lecture en interieur.

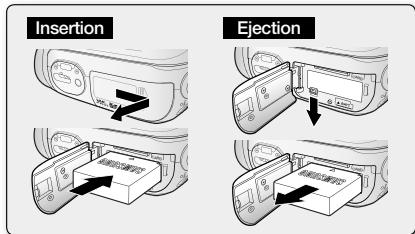

Insertion de la batterie

1. Faites glisser la trappe de la batterie pour l'ouvrir, comme illustré.
2. Insérez le module batterie dans son logement jusqu'à ce que vous entendiez un léger déclic.

Assurez-vous que le logo SAMSUNG est correctement orienté face vers le haut lorsque vous positionnez le la batterie comme illustré.

1. Faites glisser la trappe de la batterie pour le refemer.

Ejection du bloc batterie

1. Faites glisser la trappe de la batterie pour l'ouvoir et tirez sur le dispositif de verrouillage du module.
2. Poussez doucement le dispositif de verrouillage du module dans la direction indiquée sur le schéma pour éjecter la batterie.
3. Tirez sur la batterie ejectee dans le sens indique sur l'illustration.
4. Faites glisser la trappe de la batterie pour le refemer.

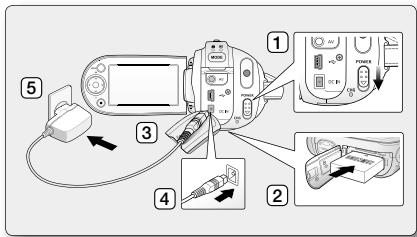

Charge de la batterie

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour êtreindre l'appareil.
2. Ouvrez l'écran LCD et insérez la batterie dans le caméscope à mémoire flash.
3. Soulevez le cache-prise DC IN/USB/AV.
4. Branchez l'adaptateur secteur dans la prise DC IN du caméoscope à mémoire flash.

5. Reliez l'adaptateur secteur à une prise murale.

6. Levoyant de charge s'allume en orange pour indiquer que la batterie est en cours de chargement.

1. Aussitot que la batterie est complètement chargé, déconnectez l'adaptateur secteur du caméoscope à mémoire flash.

Si la batterie est laissée dans son logement, elle continuera de se décharger, meme lorsque I'alimentation est coupee.
- Par conséquent, nous vous recommendons desterolir la batterie du caméoscope à mémoire flash.

à propos du support de stockage

SELECTION DU SUPPORT DE STOCKAGE (VP-MX20C/MX20CH UNIQUEMENT)

• Vous pouze effectuer vos enregistements sur la mémoire intégrée ou sur une carte mémoire. Vous nevez donc seLECTIONner le support de stockage souhaite avant de démarrer l'enregistrement ou la lecture.

• Avant d'insérer ou d'éjecter la carte mémoire, éteignez le caméoscope à mémoire flash.

• Appuyez sur la touche MENU.

La liste des menus apparait.

1. Appuyez sur les touches de direction ( / ) pour selectionner "Settings" (Réglage).
2. Appuyez sur les touches de direction (/) pour selectionner "Language" puis sur la touche OK.
3. Appuyez sur les touches de Commande (A/V) pour sélectionner "Memory" (Mémo.) ou "Card" (Cart), puis appuyez sur la touche OK.

"Memory" (Mémo.) : lors de l'utilisation de la mémoire intégrée.
"Card" (Cart): lors de l'utilisation de la carte mémoire.

1. Appuyez sur la touche MENU pour quitter l'application.

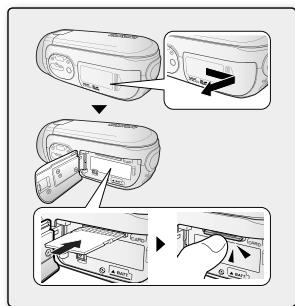

INSERTION/ÉJECTION D'UNE CARTE MÉOIRE

Insertion d'une carte mémoire

1. Eteignez le camescape à mémoire flash.
2. Faites glisser la trappe de la carte mémoire vers la droite pour l'ouvir.
3. Insérez la carte mémoire dans le logement prévu à cet effet en respectant le sens de la flèche figurant sur l'illustration jusqu'à ce que vous entendiez un léger décilc.
4. Fermez la trappe.

Ejection d'une carte mémoire

1. Eteignez le camescope a mémoire flash.
2. Faites glisser la trappe de la carte mémoire vers la droite pour l'ouvrir.
3. Poussez légèrement la carte mémoire vers l'intérieur jusqu'à ce qu'elle s'éJECTe.
4. Sortez la carte mémoire de son logement, puis fermez la trappe.

ENREGISTREMENTVIDEO

Le camoscope a mémoire flash est doté de deux touches de Demarrage/arret de l'enregistrement. L'une se trouve à l'arrière du camoscope et l'autre sur le panneau LCD. Sélectionnez la touche Demarrage/arret de l'enregistrement selon l'utilisation en cours.

1. Mettez le caméscope à mémoire flash sous tension.

2. Branchez une source d'alimentation au caméoscope à mémoire flash.
   (Batterie ou adaptateur secteur)

3. Faites glisser l'interrupteur marche/arrêt vers le bas pourmettre l'appareil sous tension.
4. Sélectionné le support de stockage approprié. (VP-MX20C/MX20CH uniquément) (Si vous souhaite effectuer l'enregistrement sur une carte méroaire, insérèze-en une maintainer.)

5. Réglez le commutateur d'ouverture/fermeture de l'objet sur la position d'ouverture (O). - page 3

6. Vérifie la mise au point du sujet sur l'écran LCD.

7. Appuyez sur la touche Demarrage/arret de I'enregistrement.

Levoyant d'enregistrement ( ) s'affiche et l'enregistrement démarre.
- Appuyez à nouveau sur la touche Démarrage/arrêt de l'enregistrement durant l'enregistrement pour régler le caméoscope à mémoire flash en mode de pause d'enregistrement.

1. A la fin de l'enregistrement, mettez le caméoscope à mémoire flash hors tension.

lecture

LECTUREVIDEO

L'aperçu vous permet de tracer rapidement un enregistrement video.

1. Mettez le caméscope à mémoire flash sous tension.

2. Faites glisser l'interrupteur marche/arrêt vers le bas pourmettre l'appareil sous tension.

3. Sélectionnez le support de stockage approprié. (VP-MX20C/MX20CH uniquement) (Si vous souhaitez effectuer l'enregistrement sur une carte méroinse, insérez celle-ci maintainen.)

4. Déployez l'écran LCD.

5. Reglez la luminosité ou le contraste de l'écran LCD.

6. Appuyez sur la touche MODE.

7. Permet de basculer en mode Lecture video (▶).
   L'aperqu affiche les videos enregistrées.

8. Appuyez sur les touches de direction ( / < / >) pour sélectionner les vidés de votre可以选择, puis appuyez sur la touche OK.

Le menu de raccourcis relat à la lecture s'affiche pendant un certain temps.
- Le mode de lecture des images video sélectionnées est déterminé par le réglage "Play Option" (Option lect).
- Pour arrêté la lecture et returner sur l'index des vignettes, déplacez le levier de zoom.

raccordement à un ordinateur

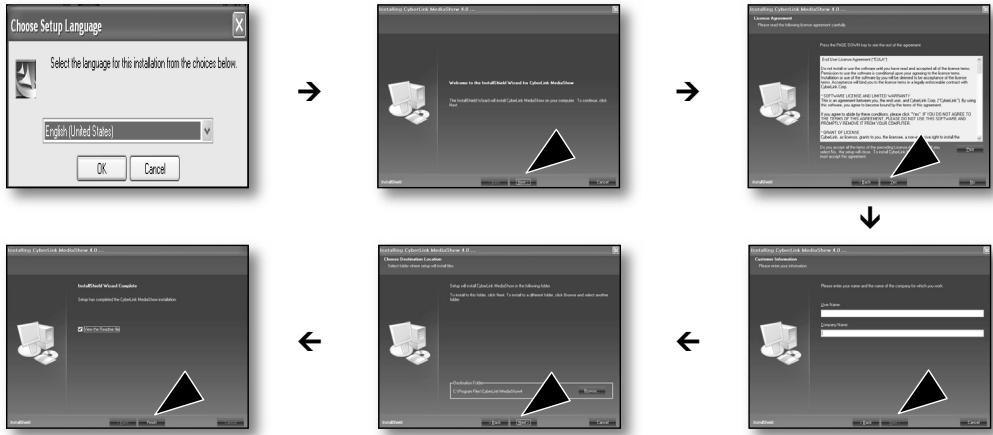

INSTALLATION DE CYBERLINK MEDIASHOW4

FRA

CyberLink MediaShow4 est un logiciel facile à utiliser pour effectuer le montage des fischiers MPEG, AVI et autres fichiers video, des images figées et d'autres contenus afin de créé une dette.

Avant de commencer :

Fermez toutes les applications en cours.

(Vérifiez dans la barre d'etat qu'aucune autre application n'est en cours d'utilisation.)

• Si vous installez un logiciel déjà installé, le programme de désinstallation sera lancé. Dans ce cas, réinstallé le programme une fois la désinstallation terminée.
• Ce manuel couvreet unquielement I'installation du logiciel et la connexion a l'ordinateur. Pour plus de details concernant ce logiciel, reportez-vous au guide d'aide en ligne « Online help/Read me » du CD CyberLink MediaShow4.

raccordement à un ordinateur

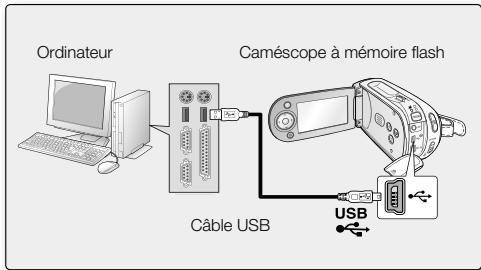

RACCORDEMENT DU CABLE USB

Reliez le cable USB pour copier les videos stockées sur un support d'enregistrement sur l'ordinateur et vice versa. Lorsque le cable USB est connecté en mode Enregistrement/Lecture, l'appareil passe immédiatement en mode USB.

1. Raccordez le caméscope à mémoire flash à votre ordinateur via un cable USB.

• N'appliquez de force excessive sur la prise USB lorsque vous insérez ou retirez celle-ci.
• Vérifie la direction d'insertion de la prise USB avant de l'insérer.
• Il est recommendé d'utiliser un adaptateur secteur comme source d'alimentation只不过 qu'une batterie.
  Lorsque le cable USB est connecte, la mise sous/hors tension du camscope provoque des dysfonctionnements sur I'ordinateur.

raccordement à d'autres périhériques

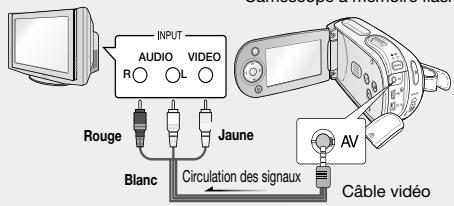

CONNEXION A UN TELEVISEUR

• Pour tire vos enregistements, le téléviseur connecté doit être compatible avec la norme PAL.
• Nous vous recommendons d'utiliser l'adaptateur secteur comme source d'alimentation du caméoscope à mémoire flash.

Utilisez le cable video foumi pour raccorder le camscope à mémoire flash au téléviseur comme suit :

1. Branchez l'extrémité du cable video dote d'une fiche unique dans la prise video du camscope à mémoire flash.
2. Connectez l'autre extrémité au téléviseur via les prises video (jaune) et audio gauche (blanche) / droite (rouge).

Téléviseur normal
Caméoscope à mémoire flash

Videoçamara con memoria Guía de inizio=rápido

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH
