VP-MX20C - Filmadora SAMSUNG - Manual de utilização gratuito

Tipo de produto	Camcorder com memória flash
Marca	Samsung
Modelo	VP-MX20C
Suporte de armazenamento interno	Memória integrada
Suporte de armazenamento externo	Cartão de memória (não incluído)
Alimentação	Bateria recarregável (IA-BP85ST) e adaptador de energia (AA-E9)
Tela	LCD (tamanho não especificado)
Lente	Com interruptor de abertura/fechamento
Microfone	Microfone interno
Alto-falante	Integrado
Zoom	Alavanca de zoom (W/T)
Modos	Gravação de vídeo e reprodução de vídeo
Conectividade	USB, vídeo composto (cabo incluído), entrada DC
Acessórios incluídos	Módulo de bateria, adaptador de energia, cabo USB, cabo de vídeo, guia de início rápido, CD manual, CD de software
Software incluído	CyberLink MediaShow4
Alça giratória	Sim
Pulseira	Sim
Rosca para tripé	Sim
Compatibilidade com TV	PAL

Perguntas frequentes - VP-MX20C SAMSUNG

Como inserir a bateria no camcorder?

Deslize a tampa da bateria para abri-la. Insira o módulo de bateria (IA-BP85ST) no compartimento até ouvir um clique. Certifique-se de que o logotipo Samsung está voltado para cima. Feche a tampa.

Como carregar a bateria?

Desligue o aparelho. Abra a tela LCD. Conecte o adaptador de energia (AA-E9) na entrada DC IN e em uma tomada. O indicador de carga (CHG) acende em laranja. Desconecte após o carregamento completo.

Como inserir um cartão de memória?

Desligue o camcorder. Deslize a tampa do cartão de memória para a direita. Insira o cartão de memória no slot no sentido da seta até ouvir um clique. Feche a tampa.

Como gravar um vídeo?

Ligue o aparelho. Selecione o suporte de armazenamento (memória interna ou cartão). Abra a tampa da lente. Aponte para o assunto na tela LCD e pressione o botão Iniciar/Parar gravação (no camcorder ou no painel LCD). Pressione novamente para parar.

Como reproduzir um vídeo gravado?

Ligue o aparelho. Pressione o botão MODE para alternar para o modo Reprodução (ícone ▶). Use as teclas de direção para selecionar o vídeo desejado e pressione OK para iniciar a reprodução.

Como conectar o camcorder a uma TV?

Use o cabo de vídeo fornecido. Conecte o plug único na saída de vídeo do camcorder. Conecte os conectores amarelo (vídeo), branco e vermelho (áudio) nas entradas correspondentes da TV compatível com PAL.

Como conectar o camcorder a um computador?

Use o cabo USB fornecido. Conecte-o ao camcorder (porta USB) e ao computador. O aparelho entra no modo USB. Você pode então transferir seus arquivos de vídeo. Recomenda-se usar o adaptador de energia.

O que fazer se a tela LCD permanecer preta?

Verifique se o aparelho está ligado (interruptor liga/desliga). Certifique-se de que a bateria está carregada ou que o adaptador de energia está conectado. Se o problema persistir, consulte o manual do usuário.

Como ajustar o idioma do menu?

Pressione o botão MENU. Use as teclas de direção para selecionar 'Configurações' e depois 'Idioma'. Escolha o idioma desejado e confirme com OK.

Como selecionar o suporte de armazenamento (memória interna ou cartão)?

Pressione o botão MENU. Vá para 'Configurações' e depois 'Memória'. Selecione 'Memória' para usar a memória interna, ou 'Cartão' para o cartão de memória. Confirme com OK.

MANUAL DE UTILIZADOR VP-MX20C SAMSUNG

COLLEGAMENTO A UN TELEVISORE

• A sua-camera de video é fornecida com um manual em CD e um Guia de iniciação (impresso). Para obter instruções mais detolhadas, consulte omanual do Utilizador (PDF) inclujo no CD.

imagine as possibilidades

Obrigado por ter adquirido um produto Samsung.

Para usufruir de um service mais complete, registe o seu produit em

www.samsung.com/global/register

apresentação da-camera de video com memória

O QUE É FORNECIDO COM A CÁMARA DE VÍDEO COM MEMÓRIA

A sua nova-camera de video com memória é fornecida com os següntes acessórios. Se fazer qualquer um destes itens na embalagem, contacte o Centro de Assistência a Clientes da Samsung.

A forma exacta de cada item varia em funcao do Modelo.

Bacteria

(IA-BP85ST)

Transformador de CA

(tipo AA-E9)

Cabo de audio/video

Cabo USB

• O conteudo poderá variar, dependendo da região de comercialização.
• As peças e acessórios está disponible no fornecedor e centro de assistência Samsung local.
  Cartao de memoria nao incluido.
• É necessário ligar o transformador de CA ao suporte quando ligar dispositivos externos atraves do mesmo.
• A-camera de video inclui o CD do manual do uso e o manual de inico rápido (impresso). Para obter instruções mais detalhadas, consulte o manual do uso (PDF) incluío no CD fornecido.
  * (Opcional): Trata-se um accesario optional. Para adquirir este accesario, contacte o fornecedor Samsung mais proximo.

Botão de abertura/fecho da objectiva
2 Microfone interno
3 Objectiva
4 Botao MENU
⑤ Botão OK
6 Botao de controle ( / < / K) / W / T)
7 Botão de início/paragem da gravação

Ecrà LCD
9 Coluna integrazione
10 Botao / iCHECK
1 Botão EASY Q
12 Botao do OPTIMIZADOR DE LCD（）
13 Patilha de Zoom (W/T)

1 Indicador MODE (Modos Gravacao/Leitor
② Botão MODE
③ Ficha do cabo AV
4 Tomada USB (USB)
⑤ Tomada DC IN (DC IN)
6 Tampa das tomadas
7 Indicador de energia (CHG)
8 Interruptor POWER

9 Botão de ∈cio/ paragem da gravacao

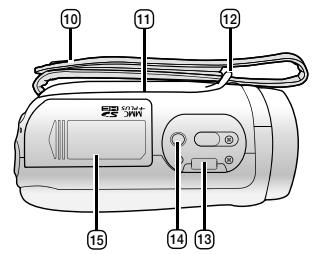

10 Correia de mao
11 Pega rotativa
12 Gancho da correia de mao
13 Rosca para o suporte
14 Rosca para o tripé
15 Tampa da ranhura de cartao de memória/bateria

LIGAR A CÁMARA DE VÍDEO A UMA FONTE DE ALIMENTação

• Existem驻村第一书记的培训，帮助他们了解如何使用视频进行直播，帮助他们提高视频传播效果。

• Não utilize as fontes de alimentação fornecidas com outros equipamentos.

• A bateria: utilizes para gravações no exterior.

• O transformador de CA: utilizes para gravações no interior e reprodução.

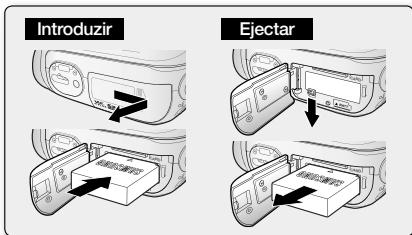

Introduzir a bateria

1. Desloque e abra a tampa da ranhura da bateria conforme ilustrado no diagrama.

2. Introduza a bateria nareshunta ouvir umpequeno estalido.

3. Certifique-se de que o logotipo SAMSUNG está virado para cima quando a bateria for colocada, conforme ilustrado no DIAGRAMA.

4. Desloque e feche a tampa da ranhura da bateria.

Ejectarabateria

1. Desloque e abra a tampa da ranhura da bateria e empurre ofeito da bateria.
2. Para ejector a bateria, empurre cuidadosamente o fecho da bateria na direcção indica no diagrama.
3. Puxe a bateria ejectada para fora, na direcção ilustrada no DIAGRAMA.
4. Desloque e feche a tampa da ranhura da bateria.

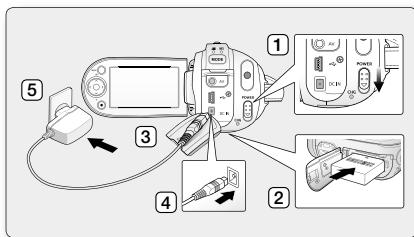

Carregar a bateria

1. Desloque o interruptor POWER para baixo, para desligar a-camera.
2. Abra o eça LCD e introduza a bateria na-camera de video com memória.
3. Abra a tampa da tomada DC IN/USB/AV.
4. Ligue o transformador de CA à tomada DC IN da-camera de video com memoria.

5. Ligue o transformador de CA a uma tomada de parede.

6. O indicator CHG (carga) fica cor-de-laranja quando a bateria está a ser carregada.

7. O indicator CHG (carga) fica verde cuando a bateria estiver totalmente carregada.

1. Quando a bateria estiver totalmente carregada, deslque o transformador de CA da-camera de video.

2. Mesmo com a-camera de video desigada, a bateria continua a descarregar caso soit deixada na-camera de video. Recomenda-se que retire a bateria da-camera de video com memória.

acerca do suporte de armazenamento

SELECTIONAR O SUPORTE DE ARMAZENAMENTO (APENAS NOS MODELOS VP-MX20C/MX20CH)

• Pode efectuar a gravação na memória integradu ou num cartão de memória. Assim, antes de fazer uma gravação ou reprodução, deve selecionar o suporte de armazenamento pretendido.

• Antes de introduzir ou ejectar o cartao de memoria, deslige a camara de video com memoria.

• Carregue no botão MENU.

• É aparecido a lista de menus.
• Carregue no botão de controle (</>) para selecionar "Settings" (Config.).
• Carregue no botão de controle (A/V) para selecionar "Storage" (Tipo memória) e, em seguida, carregue no botão OK.
• Carregue no botão de controle (A/V) para selecionar "Memory" (Memória) ou "Card" (Cartão), e, em seguida, carregue no botão OK.
  "Memory" (Memória): Ao utilizes a memória integra.
  "Card" (Cartão): Ao utilizes o cartão de memória.
• Carregue no botão MENU para sair.

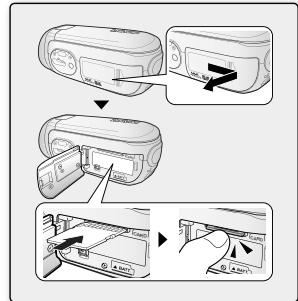

INTRODUZIR/EJECTAR O CARTAO DE MEMORIA

Introduzir um cartão de memória

1. Desligue a-camera de video com memória.
2. Desloque a tampa da ranhura do cartão de memória para a direita, para a partir.
3. Insira o cartão de memória na ranhura, na direção da seta àstraada na imagagem e empure-o cuidadosamente para dentro até ouvir um estalido.
4. Feche a tampa.

Ejectar um cartão de memória

1. Desligue a-camera de video com memória.
2. Desloque a tampa da ranhura do cartão de memória para a direita, para a partir.
3. Empurre ligeiramente o cartão de memória para dentro, de forma a fazê-lo sair.
4. Retire o cartao de memoria da ranhura e feche a tampa.

GRAVAR FILMES

• A-camera de video com memória inclui dos botões de Inicio/paragem da gravacao. Um deles encontrar-se na parte de trás da-camera de video e o outros no poinel LCD. Seleciono o botão de Inicio/paragem da gravacao de acordo com a utilização.

• Ligue a-camera de video com memória.

Ligue uma fonte de alimentacao a camera de video. (Uma bateria ou um transformador de CA)
- Desloque o interruptor POWER para baixo para ligar a-camera.
- Defina o suporte de armazenamento apropriad. (apenas nos modelos VP-MX20C/ MX20CH) (Se pretender gravar num cartão de memória, introduza-o.)
- Coloque o interruptor de abertura/fecho da objectiva na posicao aberta ( ). - pagina 3

1. Observe a imagem no ecra LCD.

2. Carregue no botão de Inicio/paragem da gravacao.

3. O indicator de gravação (●) sera aparecido e a gravação está iniciada.

4. Se carregar novamente no botão de Inicio/paragem da gravacao durante a gravacao, a-camera de video com memória entre no modo de paragem da gravacao.
5. quando terminar a gravacao, desligue a-camera de video.

reproducao

REPRODUÇÃO DE FILMES

Pode encontrar rapidamente um filme pretendedo utilizing a vista de indice de miniaturas.

1. Ligue a-camera de video com memória.

2. Desloque o interruptor POWER para baixo para ligar a-camera.

3. Defina o suporte de armazenamento apropriado. (apenas nos modelos VP-MX20C/ MX20CH) (Se pretender gravar num cartão de memória, introduza-o.)

4. Abra o ecra LCD.

5. Ajuste a luminosidade ou o contraste do LCD.

6. Carregue no botão MODE.

Passa para o modo de reproducao de cine (
- O这部电影 gravado aparece na vista de indice de miniaturas.

1. Carregue no botão de controle (A/V/</>) para selecionar o bytecode pretendido e, em seguida, carregue no botão OK.

2. O menu de atalhos da reproducao épresentado durante algo um tempo.

3. Os filmes selecionados são reproduzidos de acordo com a definição em Opção repr.
4. Para terminar a reprodução e voltar à vista deindle de miniaturas, desloque a patilha de zoom.

INSTALAROCYBERLINKMEDIASHOW4

O CyberLink MediaShow4 é um software que permit a edicao fácil de ficheiros MPEG, AVI e outros ficheiros de video, bem como imagens fixas e outros conteudos para Criar um cine.

Antes de partir:

Fech quaisquer otheras aplicacoes que esteja autilizar.

(Certifique-se de que não existem icones de outras aplicações na barra de estado.)

→

→
↓

←

←

• Se tentar instalar um software que ja está instalado, é iniciada a desinstalacao do mesmo.
  Neste caso, volta a instalar o software quando a desinstalacao estiver conclusa.
• O presente manual refere-se apenas a instalacao de software e a liação ao PC. Para mais informacoes sobre o software, consulte a Ajuda online ou o ficheiro Readme no CD do CyberLink MediaShow4.

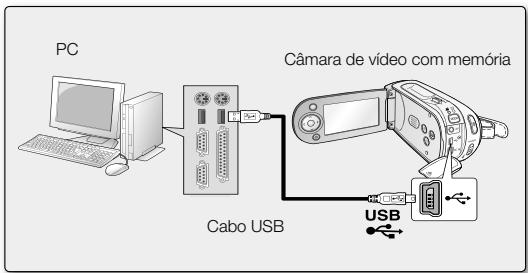

LIGAR O CABO USB

Ligue o cabo USB para copiar os filmes de um suporte de gravacao para o PC e vice-versa. Quando o cabo USB é ligado no modo de gravacao / reproducao, o produits muda para o modo USB.

1. Ligue a-camera de video com memória ao PC atraves de um cabo USB.

• Não force demasiado ao introduzir ou退市ar um conector USB.
• Antes de introduzir o conector USB, verifique se o está a inserir no sentido correto.
• Recomenda-se que utilize o transformador de CA como fonte de alimentacao em vez da bateria.
• Se ligar ou desligar a-camera de video com memória com o cabo USB ligado, causará problemas no PC.

ligar aculosdispositivos

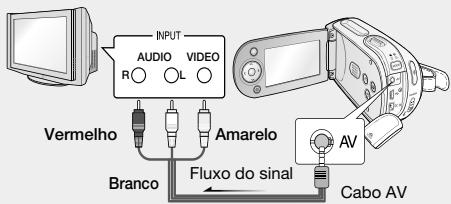

LIGAR A UM TELEVISOR

• Para reproduzir as suas gravações, o teilevisor tem de ser compatível com o Sistema PAL.
• Recomendamos que utilize o transformador de CA como fonte de alimentacao da-camera de video.

Utilize o cabo AV fornecido para ligar a-camera de video com memória a um tevisor, como se descreve em seguida:

1. Ligue a extremidade do cabo AV que tem a fichaURNica a tomada AV da-camera de video.
2. Ligue a outra extremidade do cabo, que contentos conectores de Video (amareló) e audio esquerdo (branco) e direito (vermelho) ao televisor.

Televisor normal
