Produkttyp	Camcorder mit Flash-Speicher
Marke	Samsung
Modell	VP-MX20C
Interner Speicher	Integrierter Speicher
Externer Speicher	Speicherkarte (nicht im Lieferumfang)
Stromversorgung	Wiederaufladbarer Akku (IA-BP85ST) und Netzteil (AA-E9)
Bildschirm	LCD (Größe nicht angegeben)
Objektiv	Mit Öffnungs-/Schließschalter
Mikrofon	Eingebautes Mikrofon
Lautsprecher	Integriert
Zoom	Zoomhebel (W/T)
Modi	Videoaufnahme und Videowiedergabe
Konnektivität	USB, Composite-Video (Kabel im Lieferumfang), DC-Eingang
Enthaltenes Zubehör	Akkumodul, Netzteil, USB-Kabel, Videokabel, Kurzanleitung, Handbuch-CD, Software-CD
Enthaltene Software	CyberLink MediaShow4
Schwenkbarer Griff	Ja
Handschlaufe	Ja
Stativgewinde	Ja
TV-Kompatibilität	PAL

Häufig gestellte Fragen - VP-MX20C SAMSUNG

Wie setze ich den Akku in den Camcorder ein?

Schieben Sie die Akkuklappe zum Öffnen auf. Setzen Sie das Akkumodul (IA-BP85ST) in das Fach ein, bis es einrastet. Achten Sie darauf, dass das Samsung-Logo nach oben zeigt. Schließen Sie die Klappe.

Wie lade ich den Akku?

Schalten Sie das Gerät aus. Öffnen Sie den LCD-Bildschirm. Schließen Sie das Netzteil (AA-E9) an den DC-IN-Anschluss und an eine Steckdose an. Die Ladeanzeige (CHG) leuchtet orange. Trennen Sie nach dem Ladevorgang.

Wie setze ich eine Speicherkarte ein?

Schalten Sie den Camcorder aus. Schieben Sie die Speicherkartenklappe nach rechts. Setzen Sie die Speicherkarte in Pfeilrichtung in den Steckplatz ein, bis sie einrastet. Schließen Sie die Klappe.

Wie nehme ich ein Video auf?

Schalten Sie das Gerät ein. Wählen Sie den Speicher (interner Speicher oder Karte). Öffnen Sie die Objektivabdeckung. Zielen Sie auf das Motiv im LCD-Bildschirm und drücken Sie die Aufnahme-Start/Stopp-Taste (am Camcorder oder am LCD-Panel). Drücken Sie erneut zum Stoppen.

Wie gebe ich ein aufgenommenes Video wieder?

Schalten Sie das Gerät ein. Drücken Sie die MODE-Taste, um in den Wiedergabemodus (Symbol ▶) zu wechseln. Navigieren Sie mit den Pfeiltasten zum gewünschten Video und drücken Sie OK, um die Wiedergabe zu starten.

Wie schließe ich den Camcorder an einen Fernseher an?

Verwenden Sie das mitgelieferte Videokabel. Stecken Sie den Einzelstecker in den Videoanschluss des Camcorders. Verbinden Sie die gelben (Video), weißen und roten (Audio) Stecker mit den entsprechenden Eingängen eines PAL-kompatiblen Fernsehers.

Wie schließe ich den Camcorder an einen Computer an?

Verwenden Sie das mitgelieferte USB-Kabel. Schließen Sie es an den Camcorder (USB-Anschluss) und an den Computer an. Das Gerät wechselt in den USB-Modus. Sie können dann Ihre Videodateien übertragen. Es wird empfohlen, das Netzteil zu verwenden.

Was tun, wenn der LCD-Bildschirm schwarz bleibt?

Überprüfen Sie, ob das Gerät eingeschaltet ist (Ein/Aus-Schalter). Stellen Sie sicher, dass der Akku geladen oder das Netzteil angeschlossen ist. Wenn das Problem bestehen bleibt, sehen Sie im Benutzerhandbuch nach.

Wie stelle ich die Menüsprache ein?

Drücken Sie die MENU-Taste. Navigieren Sie mit den Pfeiltasten zu 'Einstellungen' und dann zu 'Sprache'. Wählen Sie die gewünschte Sprache und bestätigen Sie mit OK.

Wie wähle ich den Speicher (interner Speicher oder Karte) aus?

Drücken Sie die MENU-Taste. Gehen Sie zu 'Einstellungen' dann 'Speicher'. Wählen Sie 'Intern' für den internen Speicher oder 'Karte' für die Speicherkarte. Bestätigen Sie mit OK.

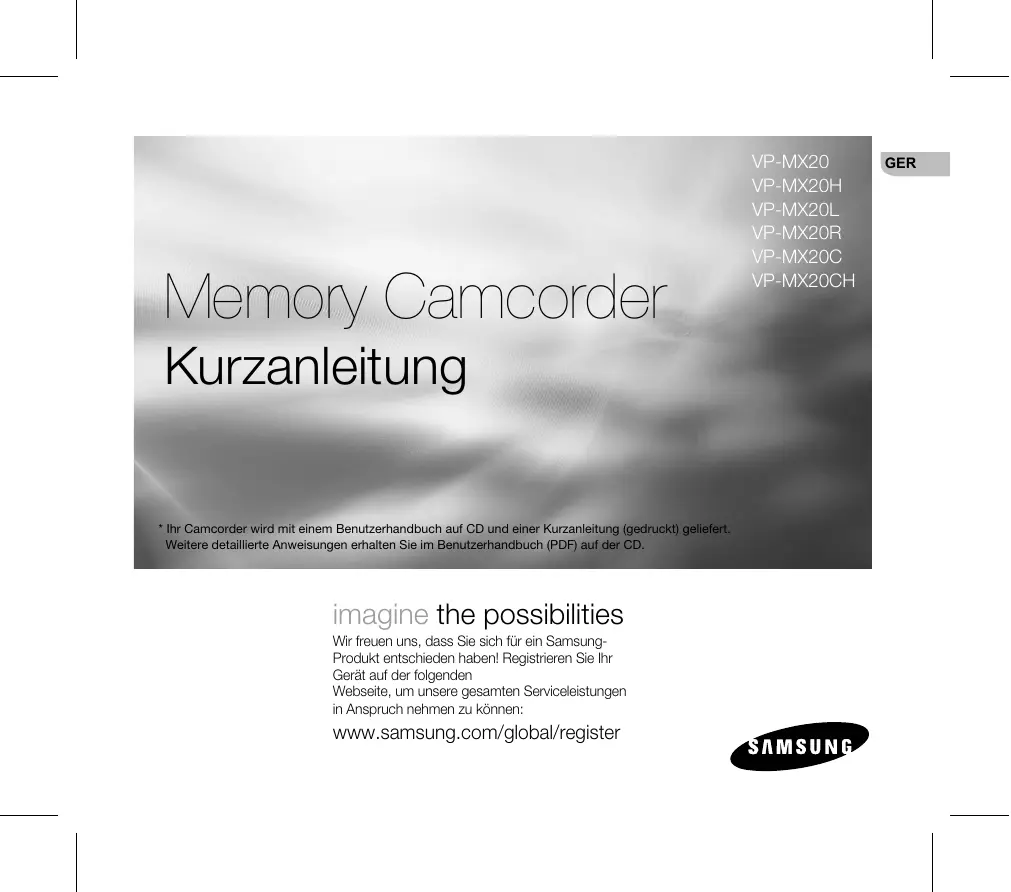

BEDIENUNGSANLEITUNG VP-MX20C SAMSUNG

• Ihr Camcorder wird mit einem Benutzerhandbuch auf CD und einer Kurzanleitung (gedruckt) geliefert. Weitere detaillierte Anweisungen erhalten Sie im Benutzerhandbuch (PDF) auf der CD.

Stellen Sie sich die Möglichkeiten vor

Wir freuen uns, dass Sie sich für ein Samsung-Produkt entschieden haben! Registrieren Sie Ihr Gerät auf der folgenden Website, um unsere gesamten Serviceleistungen in Anspruch nehmen zu können:

www.samsung.com/global/register

Überblick über den Memory Camcorder

LIEFERUMFANG DES MEMORY CAMCORDERS

Ihr neuer Memory Camcorder verfügt über das folgende Zubehör. Sollte eines dieser Teile nicht im Lieferumfang enthalten sein, wenden Sie sich an den Kundendienst von Samsung.

Das Design der einzelnen Teile kann je nach Modell variieren.

Akku (AK-HP85ST)	Netzteil (Akkutyp AA-E9)	Audio-/Videokabel	USB-Kabel
Kurzanleitung	CD Benutzerhandbuch	Software-CD*	Dockingstation*
Beutel*	Transporttasche*

• Der Lieferumfang kann je nach Verkaufsgebiet unterschiedlich sein.
• Ersatzteile und Zubehör sind bei Ihrem Samsung-Fachhändler und bei den Samsung-Servicepartnern erhältlich.
• Speicherkarten werden nicht mitgeliefert.
• Sie müssen das Netzteil an die Basisstation anschließen, wenn externe Geräte daran angeschlossen werden.
• Ihr Camcorder wird mit einem Benutzerhandbuch auf CD und einer Anleitung zur schnellen Inbetriebnahme (gedruckt) geliefert. Bitte lesen Sie für detaillierte Informationen das Benutzerhandbuch (PDF), das sich auf der mitgelieferten CD befindet.
• (Option): Dies ist ein optionales Zubehör. Um ein solches zu erwerben, wenden Sie sich an einen Samsung-Händler in Ihrer Nähe.

Schalter Objektiv geöffnet bzw. geschlossen Integriertes Mikrofon 3 Objektiv Taste MENU ⑤ Taste OK 6 Steuertaste ( / / / / W / T) ⑦ Aufnahmetaste/Stoptaste

⑧ LCD-Monitor Integrierter Lautsprecher 10 iCHECK Taste EASY Q-Taste 12 LCD-OPTIMIERUNGSTASTE 13 Zoomregler (W/T)

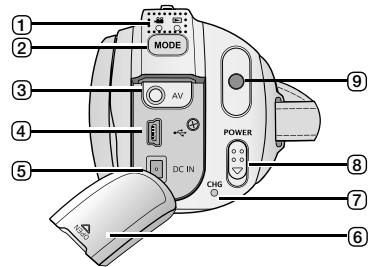

1 Anzeige MODE (Aufnahme) / Wiedergabe (▶) ② Taste MODE ③ AV-Anschluss 4 USB-Anschluss (USB) DC IN-Netzteilanschluss (DC IN) 6 Anschlusskappe ⑦ Ladeanzeige (CHG) ⑧ Ein-/Ausschalter POWER

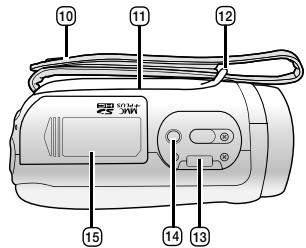

9 Aufnahmetaste/Stopptaste Halteschlaufe 11 Drehknopf 12 Öse für die Halteschlaufe 13 Anschluss für Dockingstation 14 Stativanschluss 15 Abdeckung für Speicherkarten/Akkusteckplatz

STROMVERSORGUNG HERSTELLEN

• Der Memory Camcorder kann über zwei Arten mit Strom versorgt werden.
• Verwenden Sie das mitgelieferte Netzteil nicht mit anderen Geräten.
• Akku: für Aufnahmen im Freien. -Netzteil: für Aufnahmen in Innenräumen und Wiedergabe.

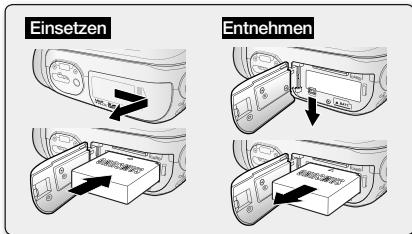

Akku einsetzen

1. Öffnen Sie die Akkufachabdeckung wie in der Abbildung dargestellt.
2. Setzen Sie den Akku ein, bis er hörbar einrastet.
3. Achten Sie darauf, dass das SAMSUNG-Logo nach oben zeigt, wie in der Abbildung dargestellt.
4. Schließen Sie die Akkufachabdeckung.

Akku entnehmen

1. Öffnen Sie die Akkufachabdeckung, und drücken Sie auf die Akkuverriegelung.
2. Drücken Sie die Akkuverriegelung vorsichtig in die in der Abbildung angezeigte Richtung, um den Akku zu entnehmen.
3. Ziehen Sie den entnommenen Akku in der angezeigten Richtung heraus, wie in der Abbildung dargestellt.
4. Schließen Sie die Akkufachabdeckung.

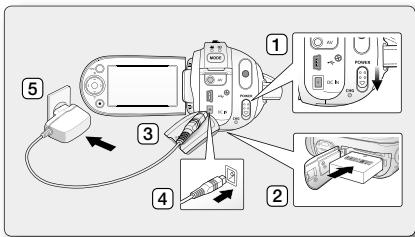

Akku laden

1. Schieben Sie den Schalter POWER nach unten, um das Gerät auszuschalten.
2. Klappen Sie den LCD-Monitor auf und setzen Sie den Akku in den Memory Camcorder ein.
3. Öffnen Sie die Abdeckung für die DC IN/USB/AV-Anschlüsse.
4. Verbinden Sie das Netzteil mit dem Netzanschluss DC IN des Memory Camcorders.
5. Verbinden Sie das Netzteil mit einer Steckdose.

Die Ladeanzeige CHG beginnt orange zu blinken und zeigt damit an, dass der Akku geladen wird. Die Ladeanzeige CHG leuchtet grün, wenn der Akku vollständig geladen ist.

1. Wenn der Akku vollständig aufgeladen ist, entfernen Sie das Netzteil vom Memory Camcorder.
2. Der Akku entlädt sich auch bei ausgeschaltetem Camcorder, falls dieser im Gerät verbleibt. Es wird empfohlen, den Akku aus dem Memory Camcorder zu entnehmen.

SPEICHERMEDIEN AUSWÄHLEN (NUR VP-MX20C/MX20CH)

• Videoaufnahmen können im internen Speicher oder auf einer Speicherkarte aufgezeichnet werden. Legen Sie dazu vor der Aufnahme oder Wiedergabe das gewünschte Speichermedium fest.
• Vor dem Einlegen oder Entnehmen der Speicherkarte schalten Sie den Memory Camcorder aus.
• Drücken Sie die Taste MENU.
• Das Menü wird angezeigt.
• Drücken Sie die Steuertaste /, um die Option "Settings (Einstellungen)" zu wählen.
• Drücken Sie die Steuertaste /, um die Option "Storage (Sp.typ)" zu wählen, und drücken Sie anschließend die Taste OK.
• Drücken Sie die Steuertaste (/), um die Option "Memory (Speicher)" oder "Card" (Karte) zu wählen, und drücken Sie dann die Taste OK.

"Memory (Speicher)": Bei Verwendung des internen Speichers. "Card (Karte)": Bei Verwendung der Speicherkarte.

1. Drücken Sie die Taste MENU, um das Menü zu verlassen.

SPEICHERKARTE EINSETZEN/ENTNEHMEN

Speicherkarte einsetzen

1. Schalten Sie den Memory Camcorder aus.
2. Schieben Sie die Abdeckung des Speicherkartensteckplatzes zum Öffnen nach rechts.
3. Stecken Sie die Speicherkarte, wie in der Abbildung dargestellt, in den Steckplatz, bis diese hörbar einrastet.
4. Schließen Sie die Abdeckung.

Speicherkarte entnehmen

1. Schalten Sie den Memory Camcorder aus.
2. Schieben Sie die Abdeckung des Speicherkartensteckplatzes zum Öffnen nach rechts.
3. Drücken Sie die Speicherkarte leicht in das Gerät, bis sie herausspringt.
4. Ziehen Sie die Karte aus dem Steckplatz, und schließen Sie die Abdeckung.

VIDEOAUFNAHME

• Der Memory Camcorder verfügt über zwei Aufnahmetasten (Start/Stopp). Eine befindet sich auf der Rückseite des Camcorders, die andere auf dem LCD-Monitor. Verwenden Sie nach Bedarf die entsprechende

Aufnahmetaste (Start/Stopp).

1. Schalten Sie den Memory Camcorder ein.
2. Schließen Sie den Memory Camcorder an eine Stromquelle an. (Akku oder Netzteil)
3. Schieben Sie zum Einschalten den Schalter POWER nach unten.
4. Wählen Sie das gewünschte Speichermedium. (Nur VP-MX20C/MX20CH) (Zur Aufnahme auf eine Speicherkarte legen Sie diese ein.)
5. Setzen Sie den Öffnungs-/Verschlussschalter des Objektivs auf Öffnen (O). - Seite 3
6. Überprüfen Sie das Motiv auf dem LCD-Monitor.
7. Drücken Sie die Aufnahmetaste (Start/Stopp).

Die Aufnahmeanzeige (⊙) erscheint, und die Aufnahme beginnt. - Durch erneutes Drücken der Aufnahmetaste (Start/Stopp) während der Aufnahme wird der Memory Camcorder in den Pausemodus versetzt.

1. Schalten Sie den Memory Camcorder nach Beenden der Aufnahme aus.

Wiedergabe

Videoaufnahmen wiedergeben

Mit Hilfe der Miniaturindexansichten können Sie leicht nach den gewünschten Videoaufnahmen suchen.

1. Schalten Sie den Memory Camcorder ein.
2. Schieben Sie zum Einschalten den Schalter POWER nach unten.
3. Wählen Sie das gewünschte Speichermedium. (nur VP-MX20C/MX20CH) (Zur Aufnahme auf eine Speicherkarte legen Sie diese ein.)
4. Klappen Sie den LCD-Monitor auf.

Passen Sie die Helligkeit oder den Kontrast auf dem LCD-Monitor an.

1. Drücken Sie die Taste MODE.
2. Wechselt zum Modus Videowiedergabe (▶). Die Videoaufnahmen werden in der Miniaturindexansicht angezeigt.
3. Wählen Sie mit Hilfe der Steuertaste (A/V/</>) die gewünschte Videoaufnahme aus, und drücken Sie die Taste OK.
4. Es erscheint kurz das Shortcut-MENU für die Wiedergabe.
5. Die ausgewählte Videoaufnahme wird entsprechend der Einstellung in den Wiedergabeoptionen wiedergegeben.
6. Um die Wiedergabe zu beenden und zu der Miniaturansicht zurückzukehren, betätigen Sie den Zoomregler.

CYBERLINK MEDIASHOW4 INSTALLIEREN

CyberLink MediaShow4 ist eine Software für das einfache Bearbeiten von MPEG, AVI und anderen Videodateien, sowie Bildern und anderen Komponenten, die zur Herstellung eines Films nötig sind.

Bevor Sie beginnen:

Beenden Sie alle Programme, die Sie verwenden.

(Überprüfen Sie, ob keine andere Anwendung in der Taskleiste angezeigt wird.)

→

→ ↓

• Wenn Sie die Installation einer Software durchführen, die bereits installiert war, so beginnt der Deinstallationsprozess. Fahren Sie in diesem Fall nach abgeschlossener Deinstallation die Installation erneut durch.
• Dieses Handbuch beschreibt nur die Installation der Software und den Anschluss an den PC. Für weitere Informationen bezüglich der Software lesen Sie bitte "Online help/Readme" auf der CyberLink MediaShow4 CD.

Anschluss an einen PC

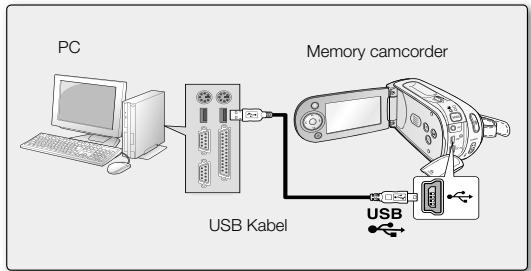

USB-Kabel anschließen

Zum Kopieren von Videos von einem Speichermedium auf den PC oder umgekehrt schließen Sie das USB-Kabel an. Wenn das USB-Kabel im Modus Aufnahme/Wiedergabe angeschlossen sein sollte, so wird das Produkt automatisch in den USB-Modus umschalten.

1. Verbinden Sie den Memory Camcorder mit einem USB-Kabel mit dem PC.

• Wenden Sie beim Anschließen oder Entfernen des USB-Kabels keine Gewalt an.
• Überprüfen Sie vor dem Anschließen des USB-Kabels die Ausrichtung des Steckers.
• Verwenden Sie für die Stromversorgung des Netzteils anstelle des Akkus.
• Bei angeschlossenem USB-Kabel führt das Ein- oder Ausschalten des Camcorders zu Fehlfunktionen am PC.

Anschluss an andere Geräte

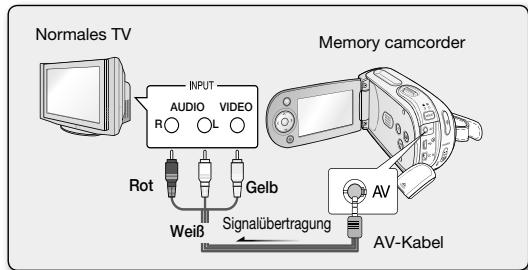

Anschluss an ein Fernsehgerät

• Um ihre Aufnahmen wiedergeben zu können, muss das Fernsehgerät mit PAL kompatibel sein
• Wir empfehlen die Benutzung des Netzteils für die Stromversorgung des Memory Camcorders.

Verbinden Sie den Memory Camcorder wie folgt über das mitgelieferte AV-Kabel mit einem Fernsehgerät:

1. Verbinden Sie das Ende des AV-Kabels mit dem einfachen Anschluss mit dem TV-Anschluss des Memory Camcorders.
2. Verbinden Sie das andere Ende mit den Kabeln Video (gelb) und links (weiß)/ rechts (rot) mit dem Fernsehgerät.

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH

Caméscope à mémoire

SPELA IN RÖRLIGA BILDER

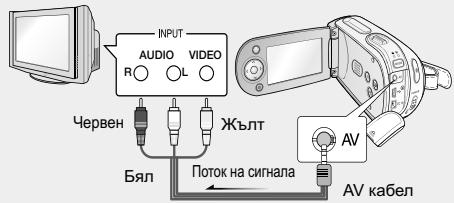

CBbP3BAHE KbM TEJIEBN3OP

3a Da Bb3npo3BveTe BaWnte 3aHnC, TeJeBn3OpT Tp8Ba Da 6bpe PAL cbbMeCTmM. - IpenopbVamE da n3noJ3BaTe aanTep 3a npOMEHnB TOK KATo n3TOUHnK Ha 3axpaHbAhe 3a BundeOKaMePaTa.

Hnon3BaIe NpeoctabeHn AV Ka6en, 3a da Cbpxe BHeOekamepaC nAmet KbM TeneBn3Op, KAKTo cNoEBA:

1. Schließen Sie das Kabel an den AV-Anschluss der Kamera an, um das Bild der Videokamera zu übertragen.
2. Schließen Sie das gelbe Kabel an den Videoeingang (gelb) und das rote/weiße Kabel an den Audioeingang (rot/weiß) des Fernsehers an.

Normaler Fernseher mit Videokamera
