Tuotetyyppi	Flash-muistinen videokamera
Merkki	Samsung
Malli	VP-MX20C
Sisäinen tallennusmedia	Sisäinen muisti
Ulkoinen tallennusmedia	Muistikortti (ei sisälly)
Virta	Ladattava akku (IA-BP85ST) ja verkkolaite (AA-E9)
Näyttö	LCD (kokoa ei määritelty)
Objektiivi	Avaa/sulje -kytkimellä
Mikrofoni	Sisäinen mikrofoni
Kaiutin	Sisäänrakennettu
Zoom	Zoom-vipu (W/T)
Tilat	Videotallennus ja videotoisto
Liitännät	USB, komposiittivideo (kaapeli sisältyy), DC-tulo
Mukana tulevat lisävarusteet	Akkumoduuli, verkkolaite, USB-kaapeli, videokaapeli, pikaopas, CD-käyttöopas, CD-ohjelmisto
Mukana tuleva ohjelmisto	CyberLink MediaShow4
Kääntyvä kahva	Kyllä
Rannehihna	Kyllä
Jalustan kierre	Kyllä
TV-yhteensopivuus	PAL

Usein kysytyt kysymykset - VP-MX20C SAMSUNG

Miten akku asetetaan videokameraan?

Liu'uta akkulokeron kantta auki. Aseta akkumoduuli (IA-BP85ST) paikalleen, kunnes kuulet napsahduksen. Varmista, että Samsung-logo on ylöspäin. Sulje lokeron kansi.

Miten akku ladataan?

Sammuta laite. Avaa LCD-näyttö. Kytke verkkolaite (AA-E9) DC IN -liitäntään ja seinäpistorasiaan. Latauksen merkkivalo (CHG) syttyy oranssina. Irrota latauksen päätyttyä.

Miten muistikortti asetetaan?

Sammuta videokamera. Liu'uta muistikortin lokeron kantta oikealle. Aseta muistikortti paikalleen nuolen suuntaisesti, kunnes se napsahtaa. Sulje lokeron kansi.

Miten tallennetaan video?

Kytke laite päälle. Valitse tallennusmedia (sisäinen muisti tai kortti). Avaa objektiivin suojus. Tähtää kohde LCD-näytöllä ja paina tallennuksen aloitus/lopetus -painiketta (videokamerassa tai LCD-paneelissa). Paina uudelleen pysäyttääksesi.

Miten tallennettua videota toistetaan?

Kytke laite päälle. Paina MODE-painiketta vaihtaaksesi toistotilaan (▶-kuvake). Käytä suuntapainikkeita valitaksesi haluamasi video ja paina OK aloittaaksesi toiston.

Miten videokamera yhdistetään televisioon?

Käytä mukana toimitettua videokaapelia. Kytke yksittäinen liitin videokameran videoliitäntään. Yhdistä keltaiset (video), valkoiset ja punaiset (ääni) liittimet PAL-yhteensopivan television vastaaviin liitäntöihin.

Miten videokamera yhdistetään tietokoneeseen?

Käytä mukana toimitettua USB-kaapelia. Kytke se videokameraan (USB-liitäntä) ja tietokoneeseen. Laite siirtyy USB-tilaan. Voit nyt siirtää videotiedostoja. On suositeltavaa käyttää verkkolaitetta.

Mitä tehdä, jos LCD-näyttö pysyy mustana?

Tarkista, että laite on päällä (virtakytkin). Varmista, että akku on ladattu tai verkkolaite on kytketty. Jos ongelma jatkuu, katso käyttöopasta.

Miten valikon kieltä vaihdetaan?

Paina MENU-painiketta. Käytä suuntapainikkeita valitaksesi 'Settings' ja sitten 'Language'. Valitse haluamasi kieli ja vahvista OK-painikkeella.

Miten tallennusmedia (sisäinen muisti tai kortti) valitaan?

Paina MENU-painiketta. Mene kohtaan 'Settings' ja sitten 'Memory'. Valitse 'Memory' käyttääksesi sisäistä muistia tai 'Card' muistikorttia. Vahvista OK-painikkeella.

KÄYTTÖOHJE VP-MX20C SAMSUNG

• Täm'an videokameran mukana toimitetaan CD-käytöopaas ja pikaopas (painetu). Lisatietoja on CD-levyllä olevassa käytöoppaassa (PDF).

kuvittele mahdollisuudet

Kiitos, kun valitsit Samsung-tuotteen.

Jos haluat kattavaa palvelua,rekisteroi tuotteesi osoitteessa

www.samsung.com/global/register

videokameran käytöön perehtyminen

VIDEOKAMERAN MUKANA TOIMITETTAVAT VARUSTEET

Videokameran mukana toimitetaan seuraavat varusteet. Jos jokin varusteista puuttuu toimituksesta, ota yhteytä Samsungin asiakaspalveluun.

Varusteiden ulkonakö voi vaihdella eri mallien mukaan.

Akku (IA-BP85ST)	Verkkovirtalaite (AA-E9 type)	Audio-/videokaapeli	USB-kaapeli
Pikaopas	Käytöopas-CD-levy	Ohjelmisto-CD-levy*	Telakka*
Pussi*	Kantolaukku*

• Sisaltö voi vaidella myntyialueen mukaan.
• Varaosia ja lisävarusteita on staatavana paikallisetta Samsung-jällenmyyjälta tai -huollosta.
  Mukana ei toimiteta muistikorttia.
  Telineeseen täytyy kytkea verkkovirtalaite, kun sen avulla kytketään ulkoisia laitteita.
• Tämän videokameran mukana toimitetaan CD-käytöopas ja pikaopas (painetu). Lisätietoja on CD-levyllä olevassa käytöoppaassa (PDF).
  *Lisavaruste): Tama on lisavaruste. Kun haluat ostaa lisavarusteen, ota yhteyttä lahimpaan Samsung-jalleenmyyjän.

1 Objektivisuojuksen avaus- ja sulkemisvipu
Sisäinen mikrofoni
③ Objektivi
4 MENU-painike
⑤ OK-painike
Ohjauspainike ( / / / / W / T)
Kuvauspainike

⑧ LCD-näytö
Sisäinen kaiutin
10 iCHECK -painike
EASYQ-painike
12 LCD-VAHVISTUS (） -painike
13 Zoomausvipu (W/T)

① MODE-ilmaisin (kuvaus) / toisto ())
MODE-painike
③ AV-kaapelin liitäntä
4 USB-liitantä (USB)
⑤ DC IN -liiäntä (DC IN)
⑥ Liitantöjen suojakansi
⑦ Latauksen merkkivalo (CHG)
⑧ POWER-kytkin

9 Kuvauspainike

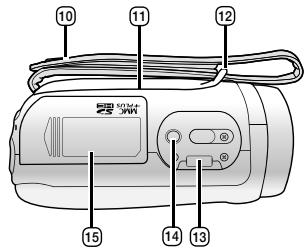

10 Kasihihna
11 Kaantokahvan kadensija
12 Kashiihnan kiinnike
13 Telakan liiäntä
14 Jalustan liiantä
15 Muistikorttipaikan/ alkukolkeron suojus

VIRTALÄHTEEN KYTKEMINEN

• Videokameraan voidaan kytkeä kahdenlaisia virtalähteita.

• Älä käytä laitteen mukana toimitettuja virtalähteitä muissa laitteissa.

• Akku on tarkoitetu ulkokaytttoon.

• Verkkovirtalaite on tarkoitettu sisakayttoon ja kuvausten toistamiseen.

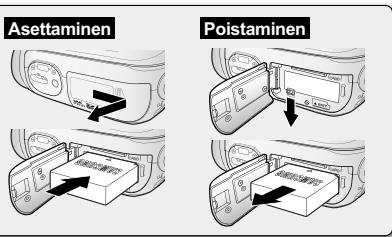

Akun kiinnittäminen

1. Liu'uta akkulokeron suojus auki kuvan osoittamalla tavalla.

2. Työnna akku akkulokeroon siten, etta se napsahtaa paikalleen.

3. Varmista, etta SAMSUNG-logo on ylospain, kun laite on ylospain kuten kuvassa.

4. Liu'uta akkulokeron suojus kiinni.

Akun irrottaminen

1. Liu'uta akkulokeron kansi auki ja paina akun lukitussalpaa.
2. Irrota akku painamalla akun lukitussalpaa nuolen suuntaan kuvan osoittamalla tavalla.
3. Vedä ulos ponnantañt akku pois kuvassa nakyvaan suuntaan.
4. Liu'uta akkulokeron suojus kiinni.

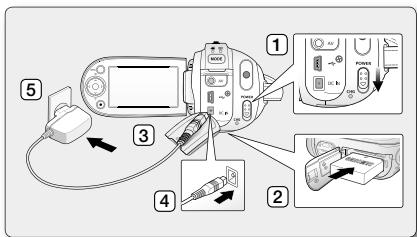

Akun lataaminen

1. Kytke videokameraan virta siirtamalla POWER-kytkin ala-asentoon.
2. Avaa LCD-näytö ja aseta akku videokameraan.
3. Avaa DC IN/USB/AV-Iiitannn suojus.
4. Kytke verkkovirtalaite videokameran DC IN -liiäntään.

5. Kytke verkkovirtalaite pistorasiaan.

6. CHG (lataus) -merkkivalo palaa oranssina akun latautumisen merikiki.

7. CHG (lataus) -merkkivalo palaa vihreänä, kun akku on täysin latautunut.

8. Kun akku on ladattu tayteen, irrota verkkovirtalaite videokamerasta.

9. Akku purkautuu, jos se jatetaan videokameraan, vaikka virta on kytketty pois paälä. On suositeltavaa poistaa akku videokamerasta.

TALLENNUSVALINEEN VALINTA (VAIN VP-MX20C/MX20CH)

• Videokuvaa voi tallentaa sekä sisäiseen muistiin tai muistikortille, joten käytettä tallennusvaline tulee valita en-nen kuvaamista tai toistoa.

• Katkaise videokamerasta virta ennen muistikortin asettamista tai poistamista.

• Paina MENU-painiketta.
  Valikkoluettelo tulee nakyviin.

• Valitse "Settings" (Asetus) painamalla ohjauspainiketta ( / ) .
• Valitse "Storage" (Muisti) painamalla ohjauspainiketta ( / ) ja paina sitten OK-painiketta.
• Valitse "Memory" (Muisti) tai "Card" (Kortti) painamalla ohjauspainiketta ( / ) ja paina sitten OK-painiketta.
  "Memory" (Muisti): Käytettaessä sisäistä muistia.
  "Card" (Kortti): Kaytettäessä muistikorttia.
• Poistu painamalla MENU-painiketta.

MUISTIKORTIN ASETTAMINEN JA POISTAMINEN

Muistikortin asettaminen

1. Katkaise videokamerasta virta.
2. Avaa muistikorttipaikan suojus siirtamalla sita oikealle.
3. Työnnä muistikortti kuvassa nakyvän nuolen suunaisesti korttipaikkaan, kunnes se napsahtaa paikalleen.
4. Sulje kansi.

Muistikortin poistaminen

1. Katkaise videokamerasta virta.
2. Avaa muistikorttipaikan suojus siirtamalla sita oikealle.
3. Työnnä muistikorttia hieman sisäänpäin, niin etta se ponnahtaa ulos.
4. Vedä muistikortti ulos korttipaikasta ja sulje kansi.

VIDEOIDEN KUVAAMINEN

• Tässä videokamerassa on kaksi kuvauspainiketta. Toinen on kameran takapuolella ja toinen LCD-näytössa. Valitse kuvauspainike käytön mukaan.

• Kytke videokameraan virta.

Kytke videokameraan virtalahde. (Akku tai verkkovirtalaite)
- Kytke virta siirtämällä POWER-kytkinta alaspän.
- Valitse tallennusvăline. (vain VP-MX20C/MX20CH)
(Aseta videokameraan muistikortti, jos haluat tallentaa muistikortille.)
- Aseta objektivisuojuksen avaus- ja sulkemisvipu asentoon auki ( ). -sivu 3

1. Tarkasta kuvauskohde LCD-näytösta.

2. Paina kuvauspainiketta.

3. Kuvausilmaisin ( ) tulee nayttoon ja kuvaaminen alkaa.

4. Jos painat kuvauspainiketta kuvaamisen aikana uudelleen, videokamera spiety taukotilaan.

5. Katkaise videokameran virta, kun lopetat kuvaamisen.

toistaminen

VIDEOIDEN TOISTAMINEN

Haluttu video lótyy helposti pienoiskuvanakymän avulla.

1. Kytke videokameraan virta.

2. Kytke virta siirtämällä POWER-kytkinta alaspän.

3. Valitse tallennusvăline. (vain VP-MX20C/MX20CH)
   (Aseta videokameraan muistikortti, jos haluat tallentaa muistikortille.)

4. Avaa LCD-näytto.

5. Sääda LCD-näytön kirkkaus ja kontrasti.

6. Paina MODE-painiketta

7. Videotoistotila (▶) tulee käyttoön.
   Kuvatut videot nakyvat pienoiskuvananakymassa.

8. Valitse haluamasi videot ohjauspainikkeella ( / / / ) ja paina sitten OK-painiketta.

Toiston pikavalikko tulee hetkeksi nakyviin.
- Valitut videotiedostot toistetaan toistoasetusten mukaisesti.
- Jos haluat lopettaa toistamisen ja palata pienoiskuvanakymaan, liikuta zoomausvipua.

kytkeminen tietokoneeseen

CYBERLINK MEDIASHOW4'N ASENTAMINEN

CyberLink MediaShow4 on ohjelmisto, jolla voit helposti muokata MPEG- ja AVI-tiedostoja sekä muita videotiedostoja, valokuvia ja muuta sisälto videota luotaessa.

Alkutoimet:

Sulje kaikki muut ohjelmat. (Varmista, etta tilarivillä ei näy sovellusten kuvakkeita.)

→

→
↓

←

←

• Jos asennat jo asennetun ohjelmiston uudelleen, asennuksen poistaminen alkaa.
  Tassä tapaussessa suorita asennus uudelleen sen jälkeen, kun asennuksen poistaminen on suoritettu loppuun.
  Tassà oppaassa käsitetään ainoastaan ohjelmiston asentamista ja tietokoneeseen kytkemistä. Ohjelmistosta on lisātietoja CyberLink MediaShow4'n CD-levyn "Online help/Read me" -osassa.

kytkeminen tietokoneeseen

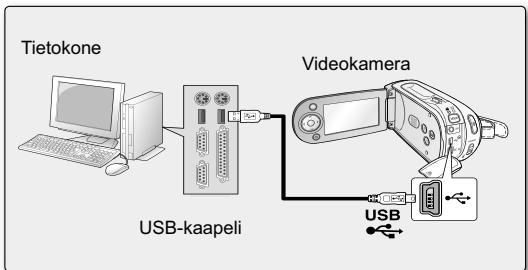

USB-KAAPELIN KYTKEMINEN

Kytkemällä USB-kaapelin voit kopioida videoita tallennusvalineestä tietokoneeseen ja pänvastoin.
Kun USB-kaapeli kytketään Tallennus/toisto-tilassa, tuote siirtyy heti USB-tilaan.

1. Kytke videokamera tietokoneeseen USB-kaapelilla.

• Älä käytä voimaa, kun kytket tai irrotat USB-liitintä.
  Kytke USB-liitin vasta, kun olet tarkistanut, etta se on oikein pain.
• On suositeltavaa käytta virtualähteena verkkovirtalaitetta akun sijaan.
  Kun USB-kaapeli on kytketty, videokameran virran kytkeminen tai katkaiseminen aiheuttaa toimintahäiriöitä tietokoneessa.

kytkeminen muihin laitteisiin

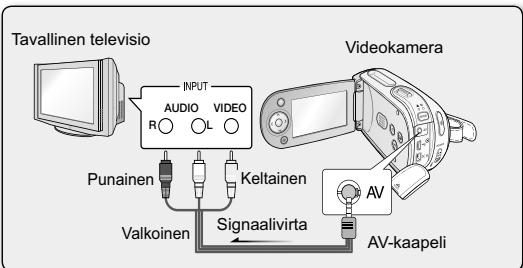

LIITTÄMINEN TELEVISION

• Television on oltava PAL-yhteensopiva, jotta sitä voitaisin käytää kuvattujen tallenteiden katseluun.
  Suosteilemmeme verkkolaitteen käytöä videokameran vrtalahteenä.

Käytä mukana toimitettua AV-kaapelia ja kytke videokamera television seuraavasti:

1. Kytke AV-kaapelin yhddella liittimellà varustettu pää videokameran AV-liittimeen.
2. Kytke toinen pää, jossa on videoliitin (keltainen) sekä vasan (valkoinen) ja oikea (punainen) audioliitin television.

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH
