Tipo di prodotto	Videocamera a memoria flash
Marca	Samsung
Modello	VP-MX20C
Supporto di archiviazione interna	Memoria integrata
Supporto di archiviazione esterna	Scheda di memoria (non inclusa)
Alimentazione	Batteria ricaricabile (IA-BP85ST) e adattatore di rete (AA-E9)
Schermo	LCD (dimensioni non specificate)
Obiettivo	Con interruttore di apertura/chiusura
Microfono	Microfono interno
Altoparlante	Integrato
Zoom	Leva dello zoom (W/T)
Modalità	Registrazione video e riproduzione video
Connettività	USB, video composito (cavo incluso), ingresso DC
Accessori inclusi	Modulo batteria, adattatore di rete, cavo USB, cavo video, guida rapida, CD manuale, CD software
Software incluso	CyberLink MediaShow4
Impugnatura girevole	Sì
Cinturino	Sì
Attacco per treppiede	Sì
Compatibilità TV	PAL

Domande frequenti - VP-MX20C SAMSUNG

Come inserire la batteria nella videocamera?

Far scorrere lo sportello della batteria per aprirlo. Inserire il modulo batteria (IA-BP85ST) nel suo alloggiamento fino a sentire uno scatto. Assicurarsi che il logo Samsung sia rivolto verso l'alto. Richiudere lo sportello.

Come caricare la batteria?

Spegnere l'apparecchio. Aprire lo schermo LCD. Collegare l'adattatore di rete (AA-E9) alla presa DC IN e a una presa a muro. La spia di carica (CHG) si accende in arancione. Scollegare una volta completata la carica.

Come inserire una scheda di memoria?

Spegnere la videocamera. Far scorrere lo sportello della scheda di memoria verso destra. Inserire la scheda di memoria nell'alloggiamento nella direzione della freccia fino allo scatto. Richiudere lo sportello.

Come registrare un video?

Accendere l'apparecchio. Selezionare il supporto di archiviazione (memoria interna o scheda). Aprire il coperchio dell'obiettivo. Inquadrare il soggetto sullo schermo LCD, quindi premere il tasto Avvia/Arresta registrazione (sulla videocamera o sul pannello LCD). Premere di nuovo per fermare.

Come riprodurre un video registrato?

Accendere l'apparecchio. Premere il tasto MODE per passare alla modalità Riproduzione (icona ▶). Utilizzare i tasti freccia per selezionare il video desiderato, quindi premere OK per avviare la riproduzione.

Come collegare la videocamera a una TV?

Utilizzare il cavo video fornito. Inserire la spina unica nella presa video della videocamera. Collegare le spine gialla (video), bianca e rossa (audio) agli ingressi corrispondenti della TV compatibile PAL.

Come collegare la videocamera a un computer?

Utilizzare il cavo USB fornito. Collegarlo alla videocamera (presa USB) e al computer. L'apparecchio passa in modalità USB. Sarà quindi possibile trasferire i file video. Si consiglia di utilizzare l'adattatore di rete.

Cosa fare se lo schermo LCD rimane nero?

Verificare che l'apparecchio sia acceso (interruttore accensione/spegnimento). Assicurarsi che la batteria sia carica o che l'adattatore di rete sia collegato. Se il problema persiste, consultare il manuale d'uso.

Come impostare la lingua del menu?

Premere il tasto MENU. Utilizzare i tasti freccia per selezionare 'Settings' e poi 'Language'. Scegliere la lingua desiderata e confermare con OK.

Come selezionare il supporto di archiviazione (memoria interna o scheda)?

Premere il tasto MENU. Andare su 'Settings' e poi 'Memory'. Selezionare 'Memory' per utilizzare la memoria interna, o 'Card' per la scheda di memoria. Confermare con OK.

MANUALE UTENTE VP-MX20C SAMSUNG

Videocamera con schedules di memoria

Guida di avviamento rapido

• La videocameraiene fornita con un manuale su CD e una guida di avviamento rapido (stampata). Per istruzioni più dettagliate, vedere il manuale utente (PDF) fornito sul CD.

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH

immagina le possibilità

Grazie per aver acquistato un prodotto Samsung.

Per ricevere un servizio più complete, registrar il

prodotto all'indirizzo

www.samsung.com/global/register

informazioni generali sulla videocamera con scheda di memoria

ACCESSORI FORNITI CON LA VIDEOCAMERA CON SCHEDA DI MEMORIA

La videocamera con scheda di memoria di nuova generatione viene fornitia con i seguenti accessori. Se uno di questi elementi risulta mancante alla confezione, contattare il Centro Assistenza Clienti Samsung.

La forma esatta di agli elemento cui sono iniziata, e che sono iniziata.

Pacco batterie

(IA-BP85ST)

Adattatore CA

(AA-E9 type)

Cavo audio/video

Cavo USB

Guida di avvamento\ rapido

CD manuale utente

CD del software*

Caricatore*

Borsa*

Custodia di trasporto*

Il contentuto più variate a seconda della regione di vendita.
- Componenti e accessori sono disponibili presso i rivenditori o i centri di assistenza autorizzati SAMSUNG.
- La性和 memoria non è inclusa.
- E necessario collegare l'adattatore CA alla basetta di carica per collegare dispositivi estemi mediante la basetta.
- La videocamera comprende il CD del manuale utente e la Guida di avviamento rapido (stampata). Per struzioni più dettagliate, vedere il manuale utente (PDF) formito sul CD.
* (optional) : Si tratta di un accessorio opzionale. Per acquistarlo, contattare il rivenditore Samsung più vicino.

1 Interruottore di apertura/ chiusura dell'obbiettivo
(2) Microfono interno
③ Obbiettivo
Tasti MENU
Taste OK
6 Tasti do comando ( / / K / W / T)
7 Tasto di avvio/arresto registrazione

Display LCD
9 Altoparlante integrato
Taste iCHECK
Taste EASY Q
12 Tasto OTTIMIZAZIONE LCD
13 Leva dello Zoom (W/T)

Indicatore MODE (registratione / riproduzione
Taste MODE
③ Jack cavo AV
4 Connette USB (USB)
⑤ Jack DC IN (DC IN)
6 Copri jack
7 Indicatore di carica (CHG)
8 Interrupttope POWER

9 Tasto di awio/arresto registrazione

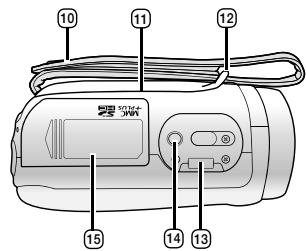

10 Cinghia per impugnatura
11 Impugnatura girevole
12 Gancio della cinghia per impugnatura
13 Connettore per basetta di carica
14 Predisizione treppiede
15 Coperchio del sotto della cedha di memoria / della batteria

COLLEGAMENTO DELL'ALIMENTAZIONE

• La videocamera con scheda di memoria può essere alimentata in due modi.
  Non collegare le unità di alimentazione elettrica fornite ad un'apparecchiatura diversa.

• Il gruppo batteria: utilizzato per le registrazioni all'aperto.

• L'adattatore CA: utilizzato per registrazioni in luoghi chiusi e riproduzioni.

Inserimento della batteria.

1. Far scorrere e aprire il coperchio dell'alloggiamento batteria come indicato nella figura.

2. Inserire la batteria nell'apposto alloggiamento finché non si avve tuno scatto.

3. Assicurarsi che il logo SAMSUNG sia rivolto verso l'alto, come indicate nella figura.

4. Far scorrere e chudere il coperchio dell'alloggiamento batteria.

Estrazione della batteria

1. Far scorrere e aprire il coperchio dell'alloggiamento batteria e premere il blocco batteria.
2. Premere delicatamente il blocco batteria come individato nella figura per estrarre la batteria.
3. Estrarre la batteria in direzione della freccia, come indicato nella figura.
4. Far scorrere e chiudere il coperchio dell'alloggiamento batteria.

Inserimento

Estrazione

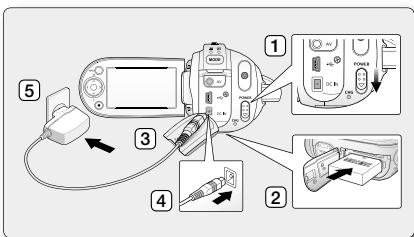

Caricamento della batteria

1. Scorrere verso il basso l'interruttore POWER per disattivare l'alimentazione.
2. Apire il display LCD e insere la batteria sulla videocamera con schedules di memoria.
3. Aprire il coperchio dei jack DC IN/USB/AV.
4. Collegare l'adattatore CA al jack DC IN della videocamera con dati di memoria.
5. Collegare I'adattatore CA a una presa di rete.

L'indicatore CHG (di carica) emette una luce arancione per indicare lo stato di caricamento della batteria.
Lindicatore CHG (di carica) emette una luce verde quando la batteria è complemente carica.

1. Quando la batteria è complemente carica, scollegare l'adattatore CA alla videocamera con sched di memoria.
2. Se viene lasciata collegata alla videocamera con sched di memoria, la batteria si scaricaanche quando l'interruttore Power è impostato su OFF. Si raccomanda di rimuovere il pacco batterie alla videocamera con sched di memoria.

Informazioni sui supporti di memorizzazione

SELEZIONE DEL SUPPORTO DI MEMORIZAZIONE (SOLO VP-MX20C/MX20CH)

• É possiblo registrar alla memoria integrata o su una scheda di memoria; selezionare i supporti di memorizzazione desiderati prima di avviare la registrazione o la riproduzione.

• Prima di inseire o esrarre la sched a memoria, spegnere la videocamera con sched a memoria.

• Premere il tastingo MENU.

• Viene visualizzato l'elenco dei menu.

• Premere il tasto di dato ( / ) per selezionare "Settings (Impostazione)".

• Premere il tasto di dato ( / ) per selezionare "Storage (Memoria)", quindi premere il tasto OK.
• Premere il tasting di dato ( / ) per selezionare "Memory (Memoria)" o "Card", quando premere il tasting OK.

"Memory (Memoria)": Perutilizzato la memoria integrata.
"Card": Quando si utilizes la性和 memoria.

1. Premere il tastingo MENU per uscire.

INSERIMENTO/ESTRAZIONE DELLA SCHEDA DI MEMORIA

Inserimento della schedà di memoria

1. Spagnere la videocamera.
2. Scorrere a destra il coperchio dello slot della schedà di memoria per aprirlo.
3. Inserire la agenda di memoria nell'apposto slot finché non si avverte uno scatto nella direzione della frecciaindicata nella figura.
4. Chiudere il coperchio.

Estrazione della scheda di memoria

1. Spagnere la videocamera.
2. Scorrere a destra il coperchio dello slot della scheda di memoria per aprirlo.
3. Spingere delicatamente la sched di memoria in avanti per sbloccarla.
4. Estrarre la性和 memoria dall'apposto slot e chiudere il coperchio.

REGISTRAZIONE DI FILMATI

• La videocamera con scheda di memoria ha due tasti di Avvio/arresto registrazione. Uno si trova sul retro della videocamera e l'alto sul pannello LCD. Selezionale il tasto di Avvio/arresto registrazione a seconda dell'uso.

• Accendere la videocamera con schedules di memoria.

• Collegare una fonte di alimentazione alla videocamera con sched di memoria. (una batteria o un adattatore CA)
  Far scorrere verso il basso l'interruttore POWER per attivare l'alimentazione.

• Impostare il supporto di memorizzazione appropriato. (solo VP-MX20C/MX20CH) (Inserire la schedà di memoria, se si intende registrar su diessa).

• Disporre l'interruttore di aperture/chiusura dell'obbiettivo in posizione di aperture (O) -page 3

• Controllare il soggetto sul display LCD.

• Premere il tasto Avvio/arresto registrazione.

• A Anything's punto appare l'indicatore di registrazione ( Ⓒ ) e la registrazione viene avviata.

• Premendo di nuovo il tasto Avvio/arresto registrazione durante la registrazione, sulla videocamera verrà impostato il modo di messa in sua sulla registrazione.

• Terminata la registrazione, spegnere la videocamera.

riproduzione

RIPRODUZIONE DI FILMATI

É possible individuare rapidamente il filmato desiderato mediante l'indice delle miniature.

1. Accendere la videocamera con scheda di memoria.

2. Far scorrere l'interruttore POWER verso il basso per accendere l'apparecchio.

3. Impostare il supporto di memorizzazione appropriato. (solo VP-MX20C/MX20CH) (Inserire la schedà di memoria se si intende registrate su diessa).

4. Apire il display LCD.

Regolare la luminosità o il contrasto del display LCD.

1. Premere il tasting MODE.

Passa al modo riproduzione filmato ( ).
- I filmati registrati sono visualizzati sull'indice delle miniature.

1. Utilizzare il tasto di lavoro ( / / / ) per selezionare i filmati desiderati e quando premere il tasto OK.

Verr visualizzato brevamente il menu di scelta rapida per la riproduzione.
- I filmati selezionati vengono riprodotti secondo l'impostazione delle opzioni di riproduzione.
Perarrestare la riproduzione e tornare all'indice delle miniature,spostare la leva dello zoom.

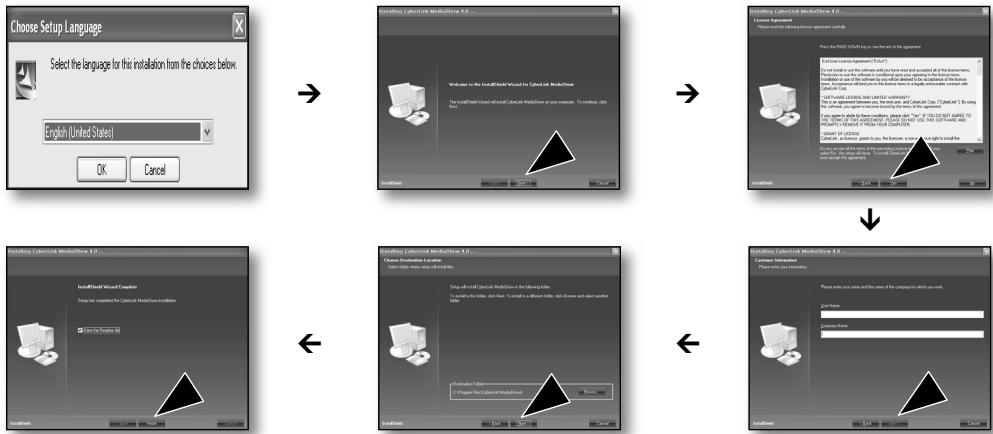

INSTALLAZIONE DI CYBERLINK MEDIASHOW4

CyberLink MediaShow4 è un software che permette di modificare disponibile file MPEG, AVI e altri file video, immagini fisse e altri contenuti per la creazione di filmati.

ITA

Prima di iniziare:

Uscire da qualsiasi altro software in uso.

(Controllare che non vi siano altre icone di applicazioni sulla barra di stato).

• Se si esegue l'installation di un software più installato, se ne provoca la disinstallazione.
  In quello caso eseguire nuovamente l'installation al terme della disinstallazione.
• Questo manuale riguarda sostanto l'installazione del software e la connessione al PC. Per ulteriori dettagli sul software, vedere la sezione "Online help/Read me" sul CD di CyberLink MediaShow4.

connessione ad un pc

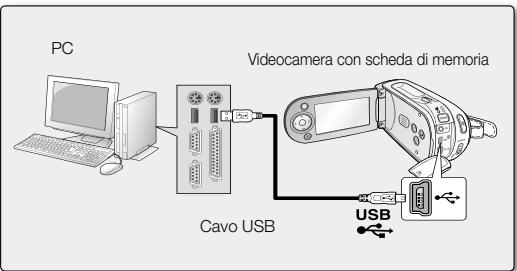

CONNECTION DEL CAVO USB

Collegare il cavo USB per copiare i filmati da un supporto di registrazione al PC e viceversa. Quando il cavo USB è collegato nel modo di registrazione/riproduzione, il prodotto passa immediamente al modo USB.

1. Collegare la videocamera con schedules di memoria al PC attraverso un cavo USB.

Non esercitare una pressione eccessiva nell'insereire o estrarre un connettore USB.
- Inserire il connettore USB dopo aver verificato che la direzione di inserimento sia corretta.
- Si consiglia di utilizzare l'adattatore CA come sorgente di alimentazione al posto della batteria.
- Quando il cavo USB è collegato, l'accensiono o lo spegnimento della videocamera provoca malfunzionamento al PC.

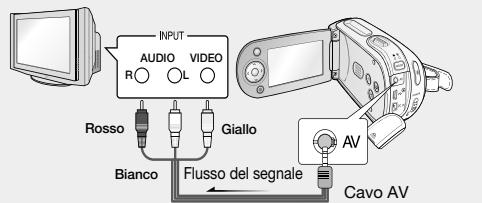

collegamento ad altri dispositivi

• Per poter riproduire le immagini o i filmati registrati, il tevisore delve essere compatibile con PAL.
• Si raccomanda di utilizzato l'adattatore CA per alimentare la videocamera con scheda di memoria.

Utilizzare il cavo AV fornito in dotazione per collegare la videocamera a un teilevisore, seguito quanto indicato:

1. Collegare l'estremità del cavo AV dotato di spina singola al jack AV della videocamera.
2. Collegare l'altra estremita al tevisore con il cavo video (giallo) e i cavi audio di sinistra (bianco) / di destra (rosso).

TVnormale
