VP-MX20CH - Videocamera SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera a memoria flash
Marca	SAMSUNG
Modello	VP-MX20CH
Risoluzione video	Standard (PAL)
Memoria interna	Memoria integrata
Archiviazione rimovibile	Scheda di memoria (non inclusa)
Zoom ottico	34x
Zoom digitale	1200x
Schermo LCD	Sì, 2,7 pollici
Batteria	Modulo batteria IA-BP85ST (Li-ion)
Adattatore di alimentazione	Tipo AA-E9
Uscite video	Cavo video (PAL)
Connettore USB	Sì, per trasferimento file
Funzioni principali	Registrazione video, riproduzione, anteprima, zoom, modalità Easy Q
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare umidità e prodotti chimici.
Sicurezza	Utilizzare solo accessori Samsung. Non esporre ad acqua o temperature estreme.
Parti di ricambio e riparabilità	Batteria, adattatore, cavi, base di ricarica (opzionale). Disponibili presso rivenditore Samsung.

Domande frequenti - VP-MX20CH SAMSUNG

Come caricare la batteria del Samsung VP-MX20CH?

Spegnere il dispositivo, aprire lo schermo LCD, inserire la batteria. Collegare l'adattatore di alimentazione (AA-E9) alla presa DC IN, quindi a una presa a muro. La spia CHG si accende arancione. Scollegare una volta carica.

Quale tipo di scheda di memoria utilizzare con questa videocamera?

Il VP-MX20CH accetta schede di memoria (non incluse). Inserirla nell'apposito alloggiamento, con la freccia rivolta verso l'interno, fino allo scatto.

Come trasferire video su un computer?

Collegare la videocamera al computer tramite cavo USB. Utilizzare il software CyberLink MediaShow4 fornito sul CD per importare, modificare e masterizzare i video.

Come collegare la videocamera a un televisore?

Utilizzare il cavo video fornito: collegare la spina singola alla presa video della videocamera, e le tre spine (gialla, bianca, rossa) agli ingressi corrispondenti del televisore. Assicurarsi che il televisore sia compatibile PAL.

Cosa fare se il dispositivo non si accende?

Verificare che la batteria sia carica o utilizzare l'adattatore di alimentazione. Assicurarsi che l'interruttore di accensione/spegnimento sia premuto correttamente. Se il problema persiste, contattare il servizio post-vendita Samsung.

Come impostare data e ora?

Premere MENU, navigare verso 'Settings' (Impostazioni) poi 'Language'. Selezionare 'Date/Time' (Data/Ora) e regolare con i tasti direzionali. Confermare con OK.

Come utilizzare lo zoom?

Utilizzare la leva dello zoom (W/T) situata sulla videocamera. Spingere verso T per ingrandire, verso W per rimpicciolire. Lo zoom ottico 34x e digitale 1200x sono disponibili.

Come eliminare i video?

In modalità riproduzione, selezionare il video da eliminare con i tasti direzionali. Premere MENU, scegliere 'Delete' (Elimina) e confermare. È anche possibile formattare la memoria tramite le impostazioni.

Come resettare la videocamera?

Accedere al menu 'Settings' (Impostazioni), selezionare 'Reset' (Reset) o 'Default' (Predefinito). Confermare con OK. Questo cancella tutte le impostazioni personalizzate, ma non i video.

Quali accessori sono forniti con il VP-MX20CH?

Il kit include: batteria IA-BP85ST, adattatore di alimentazione AA-E9, cavo video, cavo USB, guida rapida, CD del manuale e CD software. Opzionali: base di ricarica, custodia, astuccio.

MANUALE UTENTE VP-MX20CH SAMSUNG

Videocamera con schedules di memoria

Guida di avviamento rapido

• La videocameraiene fornita con un manuale su CD e una guida di avviamento rapido (stampata). Per istruzioni più dettagliate, vedere il manuale utente (PDF) fornito sul CD.

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH

immagina le possibilità

Grazie per aver acquistato un prodotto Samsung.

Per ricevere un servizio più completo, registrar il

prodotto all'indirizzo

www.samsung.com/global/register

informazioni generali sulla videocamera con scheda di memoria

ACCESSORI FORNITI CON LA VIDEOCAMERA CON SCHEDA DI MEMORIA

La videocamera con scheda di memoria di nuova generatione viene formita con i seguenti accessori. Se uno di questi elementi risulta mancante alla confezione, contattare il Centro Assistenza Clienti Samsung.

La forma esatta di agli elemento cui varie a seconda del modello.

Pacco batterie (AI-BP85ST)	Adattatore CA (AA-E9 type)	Cavo audio/video	Cavo USB
Guida di avviamento rapido	CD manuale utente	CD del software*	Caricatore*
Borsa*	Custodia di trasporto*

• Il contentuto può variarare a seconda della regione di vendita.
• Componenti e accessori sono disponibili presso i rivenditori o i centri di assistenza autorizzati SAMSUNG.
• La性和 memoria non è inclusa.
• É nécessario collegare l'adattatore CA alla basetta di carica per collegare dispositivi esterni mediante la basetta.
• La videocamera comprende il CD del manuale utente e la Guida di avviamento rapido (stampata). Per istruzioni più dettagliate, vedere il manuale utente (PDF) fornito sul CD.
  * (optional) : Si tratta di un accessorio opzionale. Per acquistarlo, contattare il rivenditore Samsung più vicino.

1 Interruottore di apertura/ chiusura dell'obbiettivo
(2) Microfono interno
③ Obbiettivo
Tasti MENU
Taste OK
6 Tasti do comando ( / / K / W / T)
7 Tasto di avvio/arresto registrazione

Display LCD
9 Altoparlante integrato
Taste iCHECK
1 Tasto EASY Q
12 Tasto OTTIMIZAZIONE LCD
13 Leva dello Zoom (W/T)

Indicatore MODE (registratione / riproduzione
Taste MODE
③ Jack cavo AV
4 Connette USB (USB)
⑤ Jack DC IN (DC IN)
6 Copri jack
7 Indicatore di carica (CHG)
8 Interrupttope POWER

9 Tasto di awio/arresto registrazione

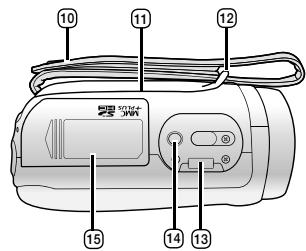

10 Cinghia per impugnatura
11 Impugnatura girevole
12 Gancio della cinghia per impugnatura
13 Connettore per basetta di carica
14 Predisposizione treppiede
15 Coperchio del sotto della cedha di memoria / della batteria

COLLEGAMENTO DELL'ALIMENTAZIONE

• La videocamera con scheda di memoria può essere alimentata in due modi.
  Non collegare le unità di alimentazione elettrica fornite ad un'apparecchiatura diversa.

• Il gruppo batteria: utilizzato per le registrazioni all'aperto.

• L'adattatore CA: utilizzato per registrazioni in luoghi chiusi e riproduzioni.

Inserimento della batteria.

1. Far scorrere e aprire il coperchio dell'alloggiamento batteria come indicato nella figura.

2. Inserire la batteria nell'apposto alloggiamento finché non si avve tuno scatto.

3. Assicurarsi che il logo SAMSUNG sia rivolto verso l'alto, come indicate nella figura.

4. Far scorrere e chiudere il coperchio dell'alloggiamento batteria.

Estrazione della batteria

1. Far scorrere e aprire il coperchio dell'alloggiamento batteria e premere il blocco batteria.
2. Premere delicatamente il blocco batteria come individato nella figura per estrarre la batteria.
3. Estrarre la batteria in direzione della freccia, come indicato nella figura.
4. Far scorrere e chiudere il coperchio dell'alloggiamento batteria.

Inserimento

Estrazione

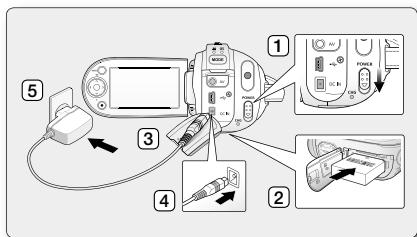

Caricamento della batteria

1. Scorrere verso il basso l'interruttore POWER per disattivare l'alimentazione.
2. Apririle display LCD e insere la batteria sulla videocamera con schedules di memoria.
3. Aprire il coperchio dei jack DC IN/USB/AV.
4. Collegare l'adattatore CA al jack DC IN della videocamera con dati di memoria.
5. Collegare I'adattatore CA a una presa di rete.

L'indicatore CHG (di carica) emette una luce arancione per indicare lo stato di caricamento della batteria.
Lindicatore CHG (di carica) emette una luce verde quando la batteria è completamente carica.

1. Quando la batteria è complemente carica, scollegare l'adattatore CA alla videocamera con sched di memoria.
2. Se viene lasciata collegata alla videocamera con scheda di memoria, la batteria si scaricaanche quando l'interruttore Power è impostato su OFF. Si raccomanda di rimuovere il pacco batterie alla videocamera con scheda di memoria.

Informazioni sui supporti di memorizzazione

SELEZIONE DEL SUPPORTO DI MEMORIZAZIONE (SOLO VP-MX20C/MX20CH)

• É possiblo registrar alla memoria integrata o su una scheda di memoria; selezionare i supporti di memorizzazione desiderati prima di avviare la registrazione o la riproduzione.

• Prima di inseire o esrarre la sched a memoria, specnere la videocamera con sched a memoria.

• Premere il tastingo MENU.

• Viene visualizzato l'elenco dei menu.

• Premere il tasto di dato ( / ) per selezionare "Settings (Impostazione)".

• Premere il tasto di dato ( / ) per selezionare "Storage (Memoria)", quindi premere il tasto OK.
• Premere il tasting di dato ( / ) per selezionare "Memory (Memoria)" o "Card", quando premere il tasting OK.

"Memory (Memoria)": Perutilizzato la memoria integrata.
"Card": Quando si utilizes la性和 memoria.

1. Premere il tastingo MENU per uscire.

INSERIMENTO/ESTRAZIONE DELLA SCHEDA DI MEMORIA

Inserimento della schedà di memoria

1. Spagnere la videocamera.
2. Scorrere a destra il coperchio dello slot della schedà di memoria per aprirlo.
3. Inserire la agenda di memoria nell'apposto slot finché non si avverte uno scatto nella direzione della frecciaindicata nella figura.
4. Chiudere il coperchio.

Estrazione della scheda di memoria

1. Spagnere la videocamera.
2. Scorrere a destra il coperchio dello slot della scheda di memoria per aprirlo.
3. Spingere delicatamente la sched di memoria in avanti per sbloccarla.
4. Estrarre la性和 memoria dall'apposto slot e chiudere il coperchio.

REGISTRAZIONE DI FILMATI

La videocamera con scheda di memoria ha due tasti di Avvio/arresto registrazione. Uno si trova sul retro della videocamera e l'alto sul pannello LCD. Selezionale il tasto di Avvio/arresto registrazione a seconda dell'uso.

1. Accendere la videocamera con scheda di memoria.

2. Collegare una fonte di alimentazione alla videocamera con sched di memoria. (una batteria o un adattatore CA)

3. Far scorrere verso il basso l'interruttore POWER per attivare l'alimentazione.
4. Impostare il supporto di memorizzazione appropriato. (solo VP-MX20C/MX20CH) (Inserire la schedà di memoria, se si intende registrar su diessa).

5. Disporre l'interruttore di aperture/chiusura dell'obbiettivo in posizione di aperture (O) -page 3

6. Controllare il soggetto sul display LCD.

7. Premere il tasto Avvio/arresto registrazione.

8. A Anything's punto appore l'indicatore di registrazione ( Ⓒ ) e la registrazione viene avviata.

9. Premendo di nuovo il tasto Avvio/arresto registrazione durante la registrazione, sulla videocamera verrà impostato il modo di messa in pausa della registrazione.

10. Terminata la registrazione, spegnere la videocamera.

riproduzione

RIPRODUZIONE DI FILMATI

É possible individuare rapidamente il filmato desiderato mediante l'indice delle miniature.

1. Accendere la videocamera con scheda di memoria.

2. Far scorrere l'interruttore POWER verso il basso per accendere l'apparecchio.

3. Impostare il supporto di memorizzazione appropriato. (solo VP-MX20C/MX20CH) (Inserire la schedà di memoria se si intende registrate su diessa).

4. Apire il display LCD.

Regolare la luminosità o il contrasto del display LCD.

1. Premere il tasting MODE.

Passa al modo riproduzione filmato ( ).
- I filmati registrati sono visualizzati sull'indice delle miniature.

1. Utilizzare il tasto di lavoro ( / / / ) per selezionare i filmati desiderati e quando premere il tasto OK.

Verr visualizzato brevamente il menu di scelta rapida per la riproduzione.
- I filmati selezionati vengono riprodotti secondo l'impostazione delle opzioni di riproduzione.
Perarrestare la riproduzione e tornare all'indice delle miniature,spostare la leva dello zoom.

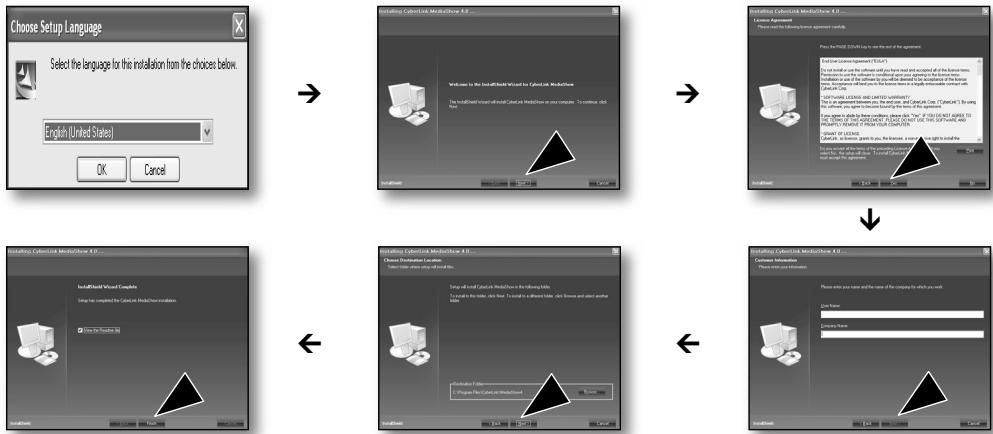

INSTALLAZIONE DI CYBERLINK MEDIASHOW4

CyberLink MediaShow4 è un software che permette di modificare disponibile file MPEG, AVI e altri file video, immagini fisse e altri contenuti per la creazione di filmati.

ITA

Prima di iniziare:

Uscire da qualsiasi altro software in uso.

(Controllare che non vi siano altre icone di applicazioni sulla barra di stato).

• Se si esegue l'installation di un software più installato, se ne provoca la disinstallazione. In quello caso eseguire nuovamente l'installation al terme della disinstallazione.
• Questo manuale riguarda sostanto l'installazione del software e la connessione al PC. Per ulteriori dettagli sul software, vedere la sezione "Online help/Read me" sul CD di CyberLink MediaShow4.

connessione ad un pc

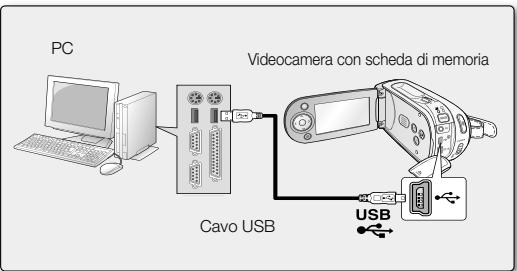

CONNECTION DEL CAVO USB

Collegare il cavo USB per copiare i filmati da un supporto di registrazione al PC e viceversa. Quando il cavo USB è collegato nel modo di registrazione/riproduzione, il prodotto passa immediamente al modo USB.

1. Collegare la videocamera con schedules di memoria al PC atraverso un cavo USB.

Non esercitare una pressione eccessiva nell'insereire o estrarre un connettore USB.
- Inserire il connettore USB dopo aver verificato che la direzione di inserimento sia corretta.
- Si consiglia di utilizzato l'adattatore CA come sorgente di alimentazione al posto della batteria.
- Quando il cavo USB è collegato, l'accensiono o lo spegnimento della videocamera provoca malfunzionamento al PC.

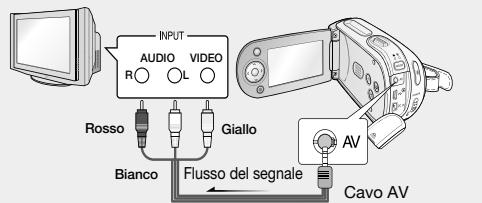

collegamento ad altri dispositivi

• Per poter riproduire le immagini o i filmati registrati, il tevisore delve essere compatibile con PAL.
• Si raccomanda di utilizzato l'adattatore CA per alimentare la videocamera con scheda di memoria.

Utilizzato il cavo AV fornito in dotazione per collegare la videocamera a un teilevisore, seguito quantoindicato:

1. Collegare l'estremità del cavo AV dotato di spina singola al jack AV della videocamera.
2. Collegare l'altra estremita al tevisore con il cavo video (giallo) e i cavi audio di sinistra (bianco) / di destra (rosso).

TVnormale
